3D měřicí systém

ARAMIS Adjustable

Modulární měřicí systém pro 2D a 3D analýzy

ARAMIS Adjustable poskytuje přesné 2D a 3D souřadnice pro analýzu staticky nebo dynamicky namáhaných součástí a materiálů.

Modulárně rozšiřitelný
Individuálně konfigurovatelné
Flexibilní přizpůsobení měřicímu úkolu


          Pokrok děláte vy – ARAMIS je váš nástroj

    Individuálně rozšiřitelný systém ZEISS ARAMIS Adjustable nabízí vhodné konfigurace pro širokou škálu kontrolních úloh a splňuje nejvyšší metrologické požadavky založené na digitální korelaci obrazu a sledování bodů. Kvalita a výkonnost senzorů ARAMIS se ověřuje přejímacím řízením. Přejímací řízení vychází z pokynů VDI 2634-1 a 2626 a je nedílnou součástí procesu dodávky.

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Zvládne jakoukoli výzvu

V oblasti mechanických zkoušek materiálů, součástí a konstrukcí

Modulární systém

Přizpůsobené vašim potřebám v oblasti mechanického testování

ARAMIS Adjustable je k dispozici jako kompletní balíček nebo lze systém konfigurovat individuálně a podle požadavků. Pokud se požadavky na optický 3D měřicí systém zvýší, lze hardwarové komponenty díky modulární koncepci doplňovat a kombinovat. To znamená, že 2D snímač lze snadno rozšířit na 3D systém přidáním druhé kamery a jeho doplněním vytvořit plně komplexní systémové řešení.

Dva profesionálové si pozorně prohlédnou technické zařízení se snímačem ZEISS nebo optickým zařízením namontovaným na měřicím přístroji.

Flexibilita při testování aplikací

Díky nastavitelným měřicím plochám

Systémy ARAMIS jsou vhodné pro celoplošnou i bodovou analýzu deformačního chování staticky nebo dynamicky namáhaných součástí a materiálů. Díky variabilním měřicím objemům a vzdálenostem lze senzory flexibilně používat pro různé měřicí úlohy. Systém je proto ideální pro výzkumné ústavy a univerzity, které pracují na různých aplikacích.

Analyzovat pohyby, posuny a deformace trojrozměrně

Se systémem ZEISS CORRELATE

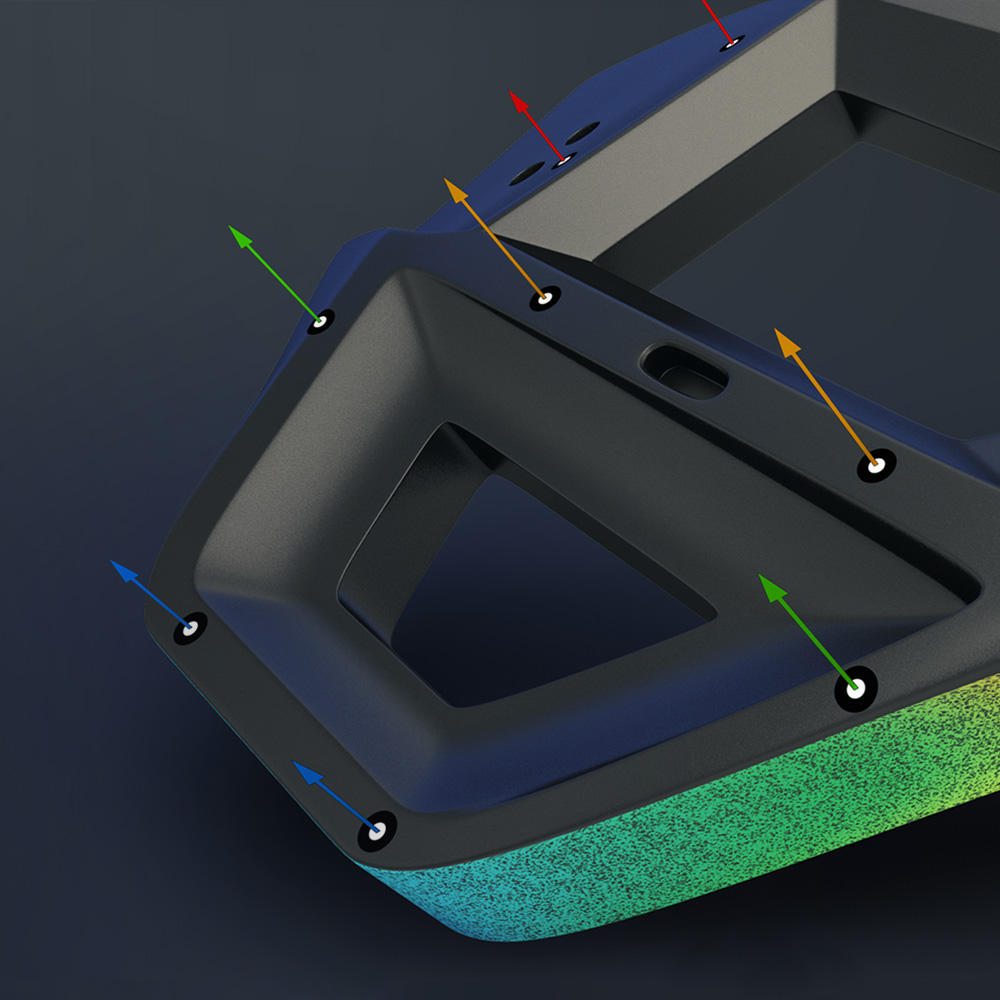

Měření, analýzy a zprávy o měření s průběžným tokem dat: Každý systém ARAMIS je vybaven softwarem ZEISS CORRELATE, který vás podporuje během celého procesu testování. Pomocí digitální obrazové korelace a algoritmů pro sledování bodů poskytuje software vysoce přesné výsledky měření změn povrchu v podobě deformace, posunutí nebo rychlosti.

Objevte všechny možnosti ZEISS CORRELATE

ZEISS ARAMIS Adjustable se přizpůsobí vašim potřebám při testování materiálů, komponentů a konstrukcí díky různým variantám kamer, variabilním řešením osvětlení a široké škále možných měřicích objemů: Modulární konstrukce ARAMIS Adjustable umožňuje výběr z široké škály komponent, takže systém lze přizpůsobit vašim požadavkům na testování.

Modulární systémové řešení pro maximální flexibilitu

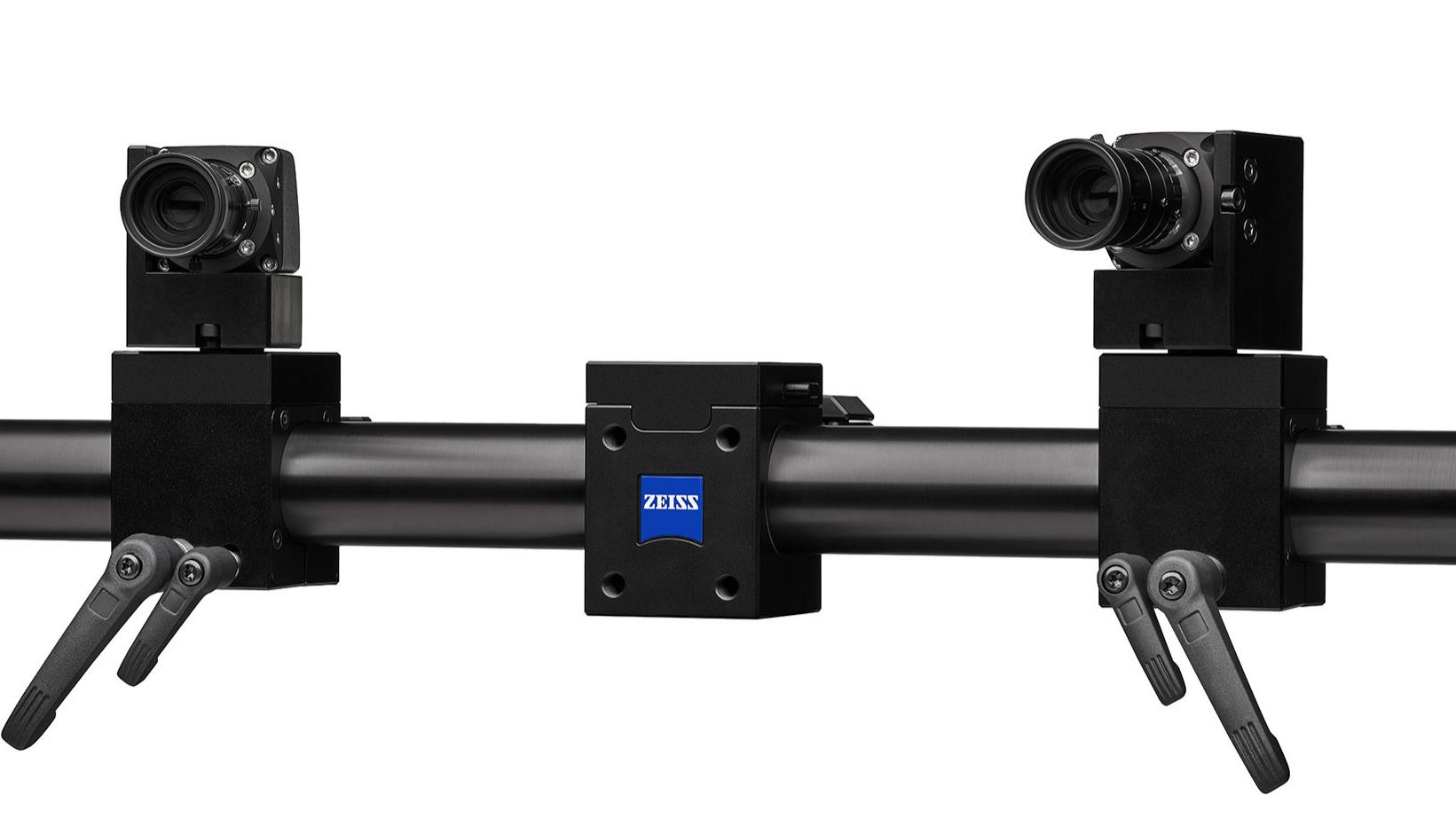

ZEISS ARAMIS Adjustable, průmyslový zobrazovací systém se dvěma kamerami

Koncepce snímače

Flexibilní konstrukce s nastavitelnými čočkami a proměnlivou vzdáleností kamery a měřicího přístroje umožňuje široký rozsah měření v rámci definovaných měřicích objemů.

Osvětlení vzorku

Pro optimální osvětlení velmi malých až středně velkých objektů je k dispozici systém LED B45-15 nebo speciálně vyvinutý světelný projektor. LED panely naproti tomu umožňují rozsáhlé osvětlení větších měřených objektů. Všechna tři řešení osvětlení využívají Blue Light Technology a nabízejí rovnoměrné osvětlení povrchu.

Varianty fotoaparátů

ARAMIS Adjustable nabízí celkem tři standardní varianty kamer s rozlišením 12 až 24 megapixelů a snímkovou frekvencí od 25 do 2 000 snímků za sekundu a je určen pro řadu aplikací ve výzkumu, vývoji a průmyslu. Pokud je požadována rychlost záznamu obrazu vyšší než 2 000 snímků za sekundu, je ARAMIS High Speed tou správnou volbou. Na druhém konci spektra je ZEISS ARAMIS 1, který nabízí vstup do optického měření deformací za ekonomickou cenu.

Jednotka ARAMIS Controller

Jednotka ARAMIS Controller je důležitou součástí systému ARAMIS a strukturuje integraci senzoru do testovacího prostředí. Hardwarová komponenta usnadňuje programování uživatelsky definovaných měřicích sekvencí, umožňuje nastavení více senzorů a nabízí obrazově synchronní záznam externích měřicích signálů (např. síly, teploty nebo napětí).

Touch Probe

Pokud je kromě měření povrchu vyžadováno i dotykové 3D měření, používá se sonda. Je opticky sledován systémem ARAMIS a umožňuje získávat souřadnice a standardní geometrie, jako jsou roviny, přímky a kruhové středy otvorů v oblastech, které jsou opticky obtížně přístupné.

Certifikovaná kvalita

Kvalita a výkonnost senzorů ARAMIS se ověřuje standardizovaným přejímacím postupem. Přejímací řízení vychází z pokynů VDI 2634-1 a 2626 a je nedílnou součástí procesu dodávky. Zákazníci obdrží akceptační certifikát pro zakoupený senzor, certifikát institutu DAkkS pro použitou optickou stupnici a podrobný popis procesu.

ARAMIS nabízí řešení pro řadu průmyslových odvětví

Automobilové inženýrství

Ať už se jedná o e-mobilitu, lehké konstrukce nebo klasické obory vývoje vozidel: Díky 3D datům z měření ARAMIS mohou výrobci OEM a poskytovatelé služeb spolehlivě splnit vysoké požadavky na bezpečnost, funkčnost a životnost.

Zjistěte více

Letectví a kosmonautika

V leteckém a kosmickém průmyslu se ARAMIS etabloval jako nepostradatelný měřicí systém pro charakterizaci všech materiálů, testování prototypů a hodnocení stability součástí a konstrukčních dílů.

Zjistěte více

Elektronika

ARAMIS nabízí přesně tu konkurenční výhodu, kterou společnosti v tak rychle se vyvíjejícím odvětví potřebují: vyšší efektivitu při vývoji výrobků v kombinaci se základními odbornými znalostmi materiálů a dílů.

Zjistěte více

Zdravotnická technika

Optická 3D metrologie poskytuje cenné poznatky pro výzkum nových materiálů a vývoj ortopedických implantátů a sportovních výrobků.

Zjistěte více

Power & Energy

ARAMIS poskytuje přesné údaje o měření deformace, posunutí a deformací, které mohou energetické společnosti využít k optimalizaci svých systémů a zajištění bezpečného provozu.

Stavební inženýrství

Optická měřicí technika je široce využívána v oblasti stavebnictví. Pomáhá výzkumníkům získat požadované výsledky měření rychleji, spolehlivěji a hospodárněji.

Zjistěte více

Oblasti použití

Charakteristika materiálu

Přesné výsledky měření ARAMIS v celém poli zvyšují přesnost parametrů materiálu. Stávající metody vyhodnocování jsou optimalizovány, a tím se stávají spolehlivějšími, např. stanovení průtoku a tvorby mezních křivek. Některé materiálové testy jsou možné pouze díky tomu, že měření ARAMIS se provádí bezkontaktní metodou a výsledky mají vysoké prostorové rozlišení. Používají se například při zkouškách v tahu, smyku, tlaku a tříbodovém ohybu, jakož i při vysokorychlostních a teplotních zkouškách.

Testování prototypů, součástí a konstrukčních dílů

ARAMIS se používá pro analýzy tuhosti, vibrační analýzy, zkoušky únavové pevnosti a nárazové testy. Výsledky měření jsou základem pro stanovení prognóz životnosti výrobku nebo mezních hodnot zatížení a optimalizaci uspořádání geometrie. Při zatěžovací zkoušce systém zaznamenává skutečnou geometrii součásti včetně nelineárního deformačního chování a umožňuje přímé porovnání s daty FEM.

Ověřování numerických simulací

Senzory ARAMIS poskytují informace o vlastnostech materiálu, deformačním chování součástí a okrajových podmínkách zkušebních sestav. Jedná se o vstupní parametry pro simulační modely a srovnávací proměnné pro optimalizaci a validaci. Software umožňuje import dat FE z programů ABAQUS, PAMSTAMP, LS-DYNA a ANSYS, AutoForm a jejich 3D vyrovnání v prostoru a s daty měření.

Zjistěte více

Technické údaje pro ARAMIS Adjustable

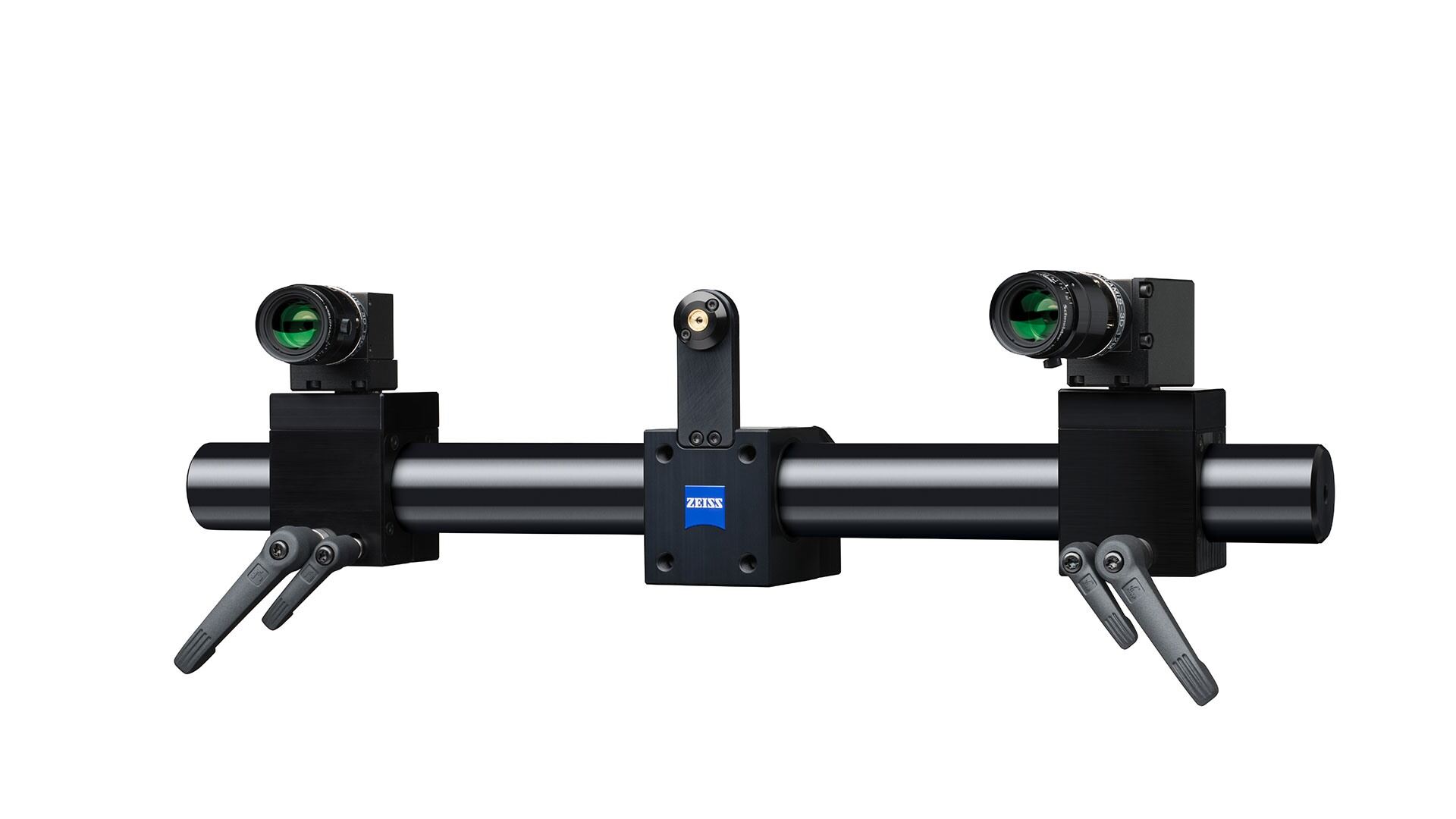

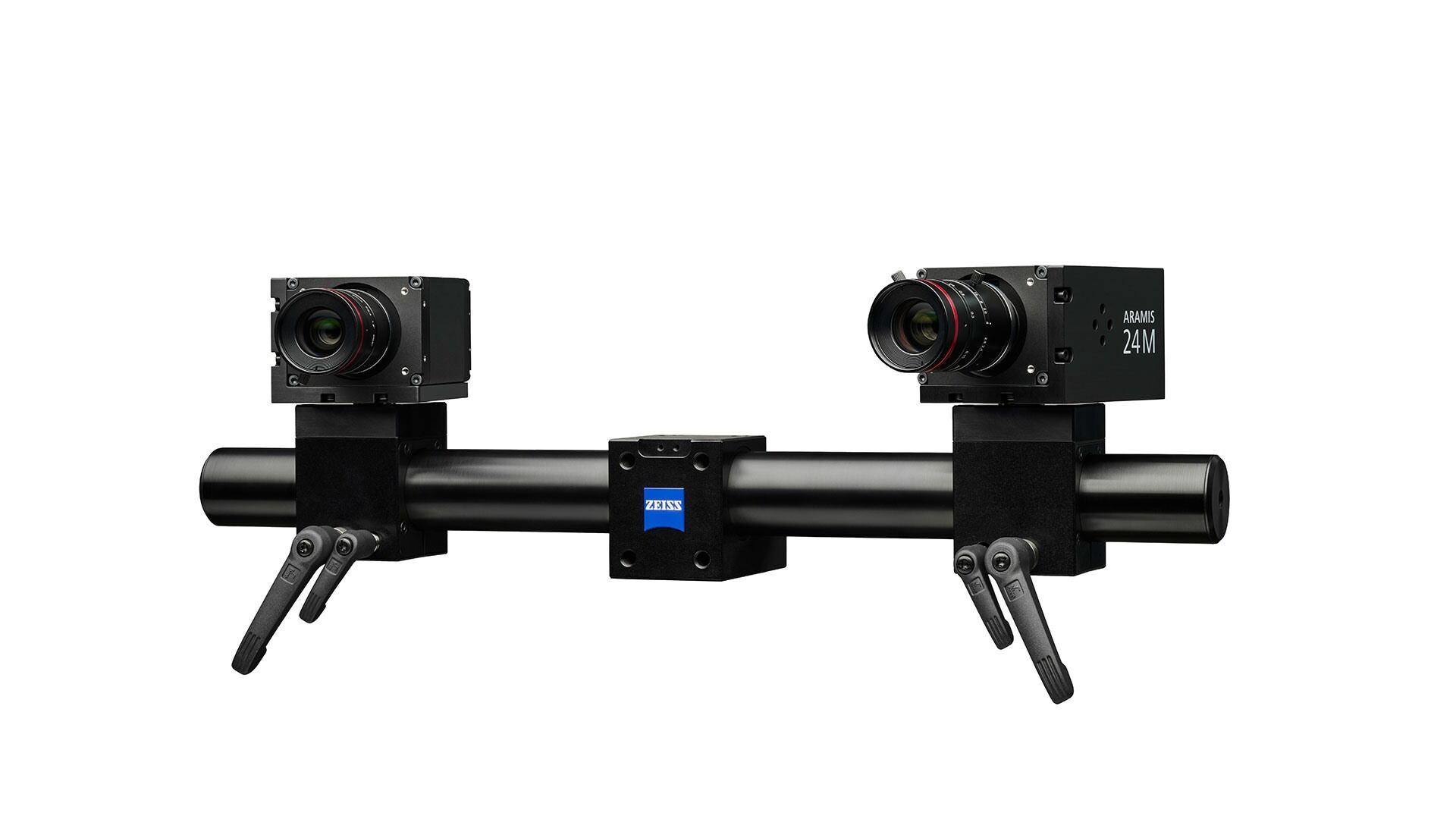

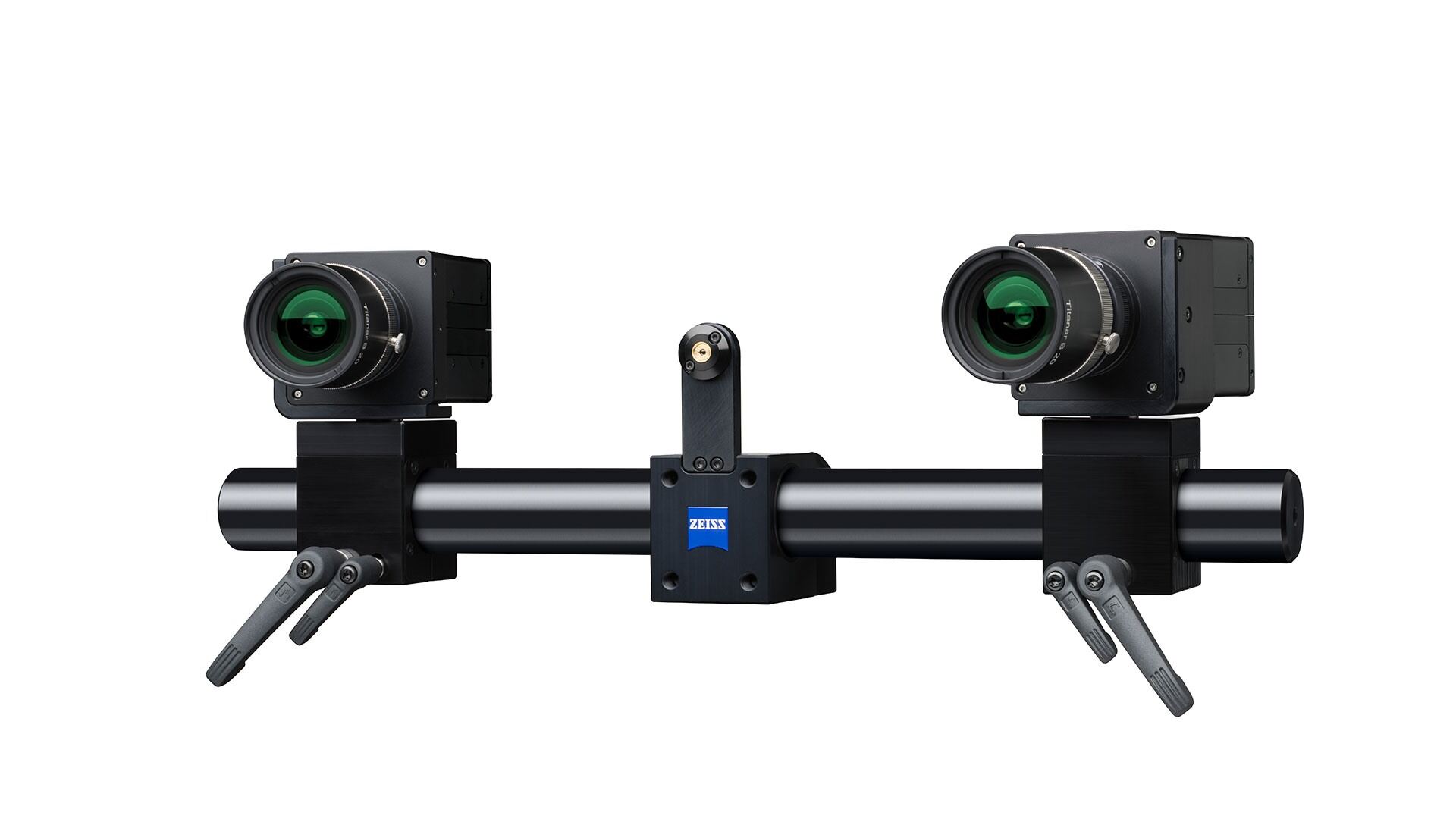

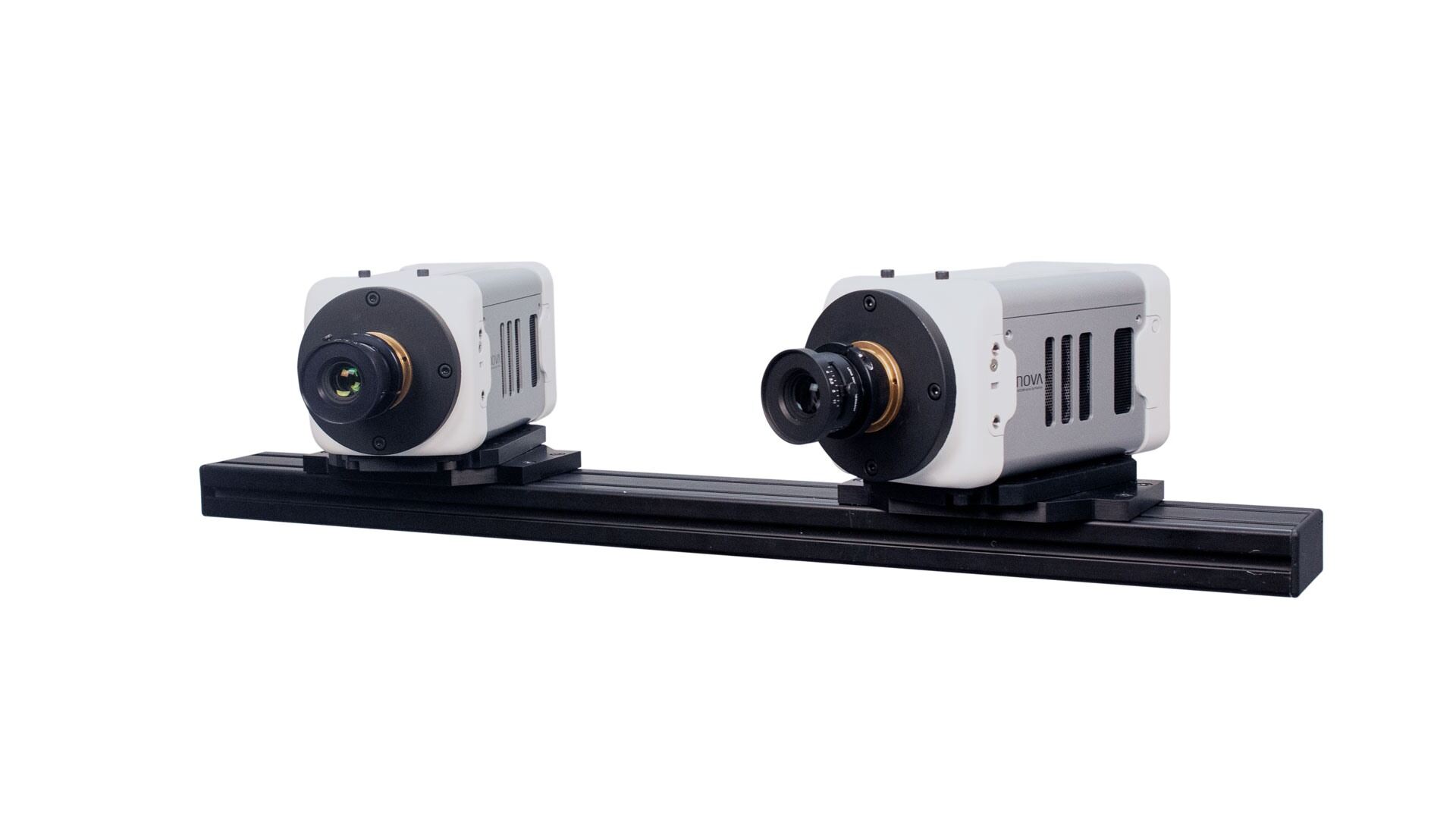

	ZEISS ARAMIS 1 (3D)	ARAMIS Adjustable 12M (2D/3D)	ARAMIS Adjustable 24M (3D)	ARAMIS Adjustable SRX (3D)	ARAMIS High Speed (2D/3D)
Kategorie
Rozlišení fotoaparátu	2474 x 2064	4096 x 3000 pixelů	5312 x 4448 pixelů	4096 x 3068 pixelů	1024 x 1024 pixelů
Maximální snímková frekvence (fps)	50 fps (až 150 fps)	25 fps (až 150 fps)	100 fps (až 360 fps)	335 fps (až 2 000 fps)	např. 6 400 fps (až 200 000 fps) např. 18 750 fps (až 1 100 000 fps)
Standardní měřicí objem* Délka x šířka (mm)	50 x 40 mm až 500 x 425 mm	20 x 15 mm až 5 000 x 4 000 mm	20 x 18 mm až 5 000 x 4 500 mm	33 x 25 mm až 5 000 x 4 000 mm	15 x 15 mm až 5 000 x 5 000 mm
	Zjistěte více		Zjistěte více

* Menší nebo větší měřicí objemy lze realizovat jako speciální řešení s ARAMIS Adjustable. Máte-li jakékoli dotazy k těmto speciálním řešením, obraťte se na naše odborníky
