3D měřicí systém

ARAMIS 3D Camera

3D senzor pro průmyslový výzkum

ZEISS ARAMIS 3D Camera is a high-resolution optical 3D measuring system for performing full-field and point-based measurements. With high stability, process reliability and ease of use, the system is suitable for high-end applications in industrial environments and offers suitable configurations for a wide range of testing tasks.

Odolná konstrukce pro průmyslové aplikace
Vysoké rozlišení i pro rychlé testovací úlohy
Připraven k použití
Úspora času při přípravě testu
Optický snímač posuvu a tenzometr v jednom

Optické 3D měření deformace, přetvoření a posunutí

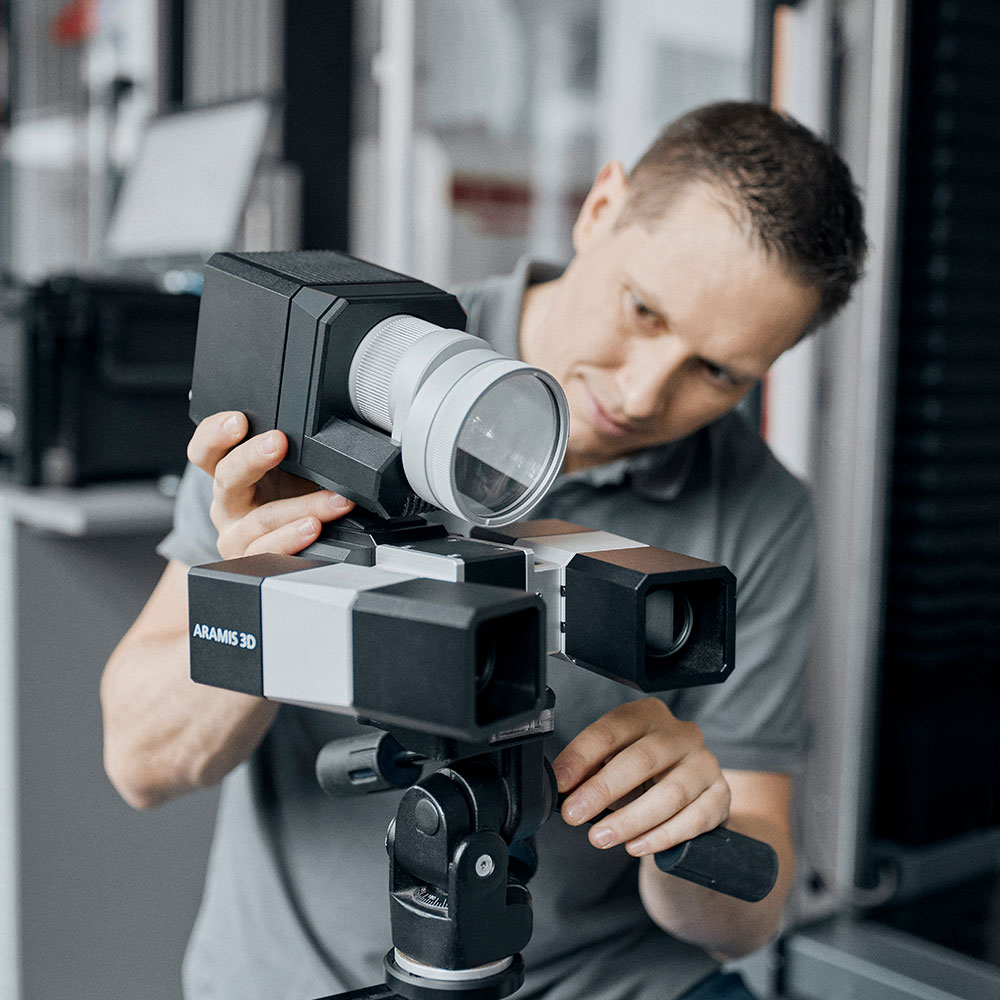

Ready to use

The robust housing design gives the sensor stability while reducing the need for sensor calibration in industrial applications. An exchangeable camera frame as well as preset and certified lenses allow quick adjustment of measuring volumes and minimize setup time.

Vysoké rozlišení i pro rychlé testovací aplikace

State-of-the-art camera technology with high-resolution image sensors ensures a dense mesh of measuring results (high spatial resolution). That way, not only small strain but also local strain effects in large measuring areas can be measured. With the sensor variant ARAMIS 3D Camera SRX and an image recording rate of 335 images per second, even dynamic processes are captured in full resolution and reliable measuring results with a high level of detail are obtained.

Perfect integration into the test setup

Sensor control via the ARAMIS Controller guarantees stable communication between software and hardware and enables the integration of external signals into the ARAMIS project. The high-precision PTPv2 network protocol ensures that the devices involved in the experiment are synchronized in time, guaranteeing reliable measuring results even for complex material and component tests.

Digital image correlation and point tracking with ZEISS CORRELATE

ZEISS CORRELATE

Snadné vyhodnocování dat pohybu

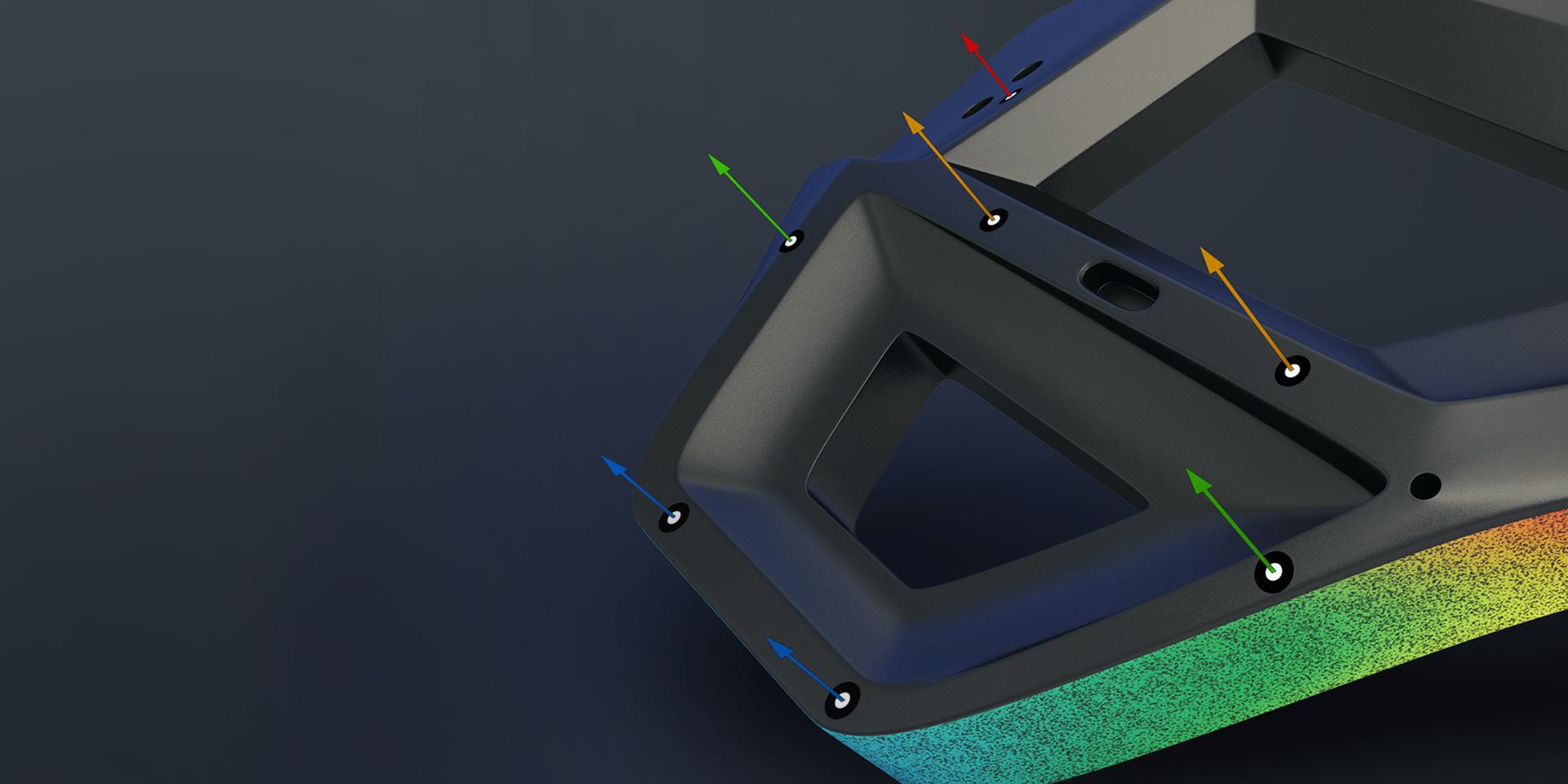

Measurement, analysis and measuring reports with continuous data flow: Each ARAMIS system is equipped with the ZEISS CORRELATE software, which supports you throughout the entire testing process. Using digital image correlation and point tracking algorithms, the software delivers highly accurate measuring results for surface changes in the form of strains, displacements or velocities.

Zjistěte více

ARAMIS 3D Camera systems

ARAMIS 3D Camera 12M

Senzor pro široké spektrum kontrolních úloh

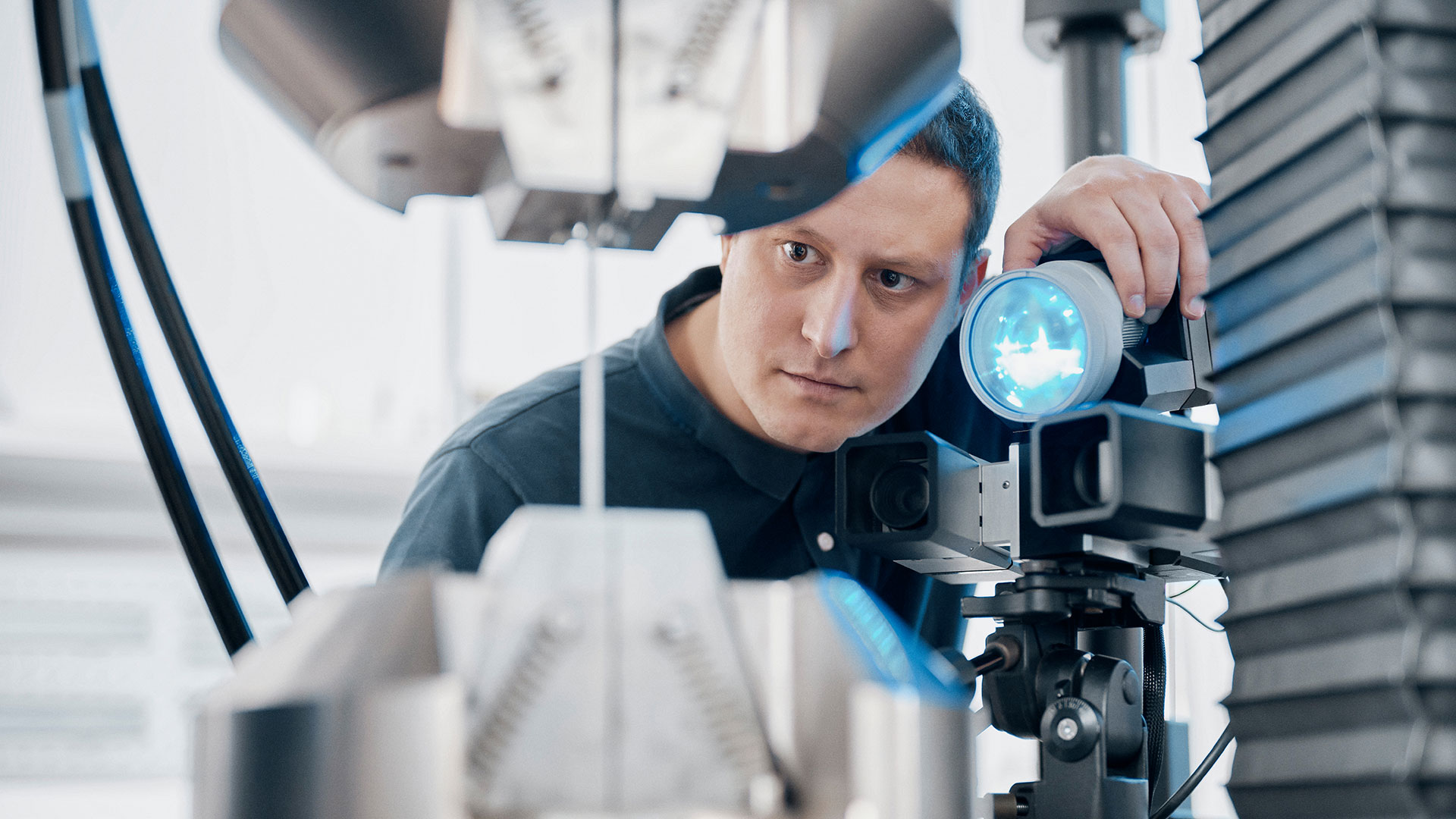

ARAMIS 3D Camera 12M is suitable for quasi-static testing applications from small material samples to large structural components. With a resolution of 12 megapixels and a maximum image recording rate of 25 fps at full resolution, the sensor offers the right performance to reliably determine material characteristics or to record and evaluate bending tests on aircraft wings, for example.

ARAMIS SRX

Senzor pro náročné aplikace

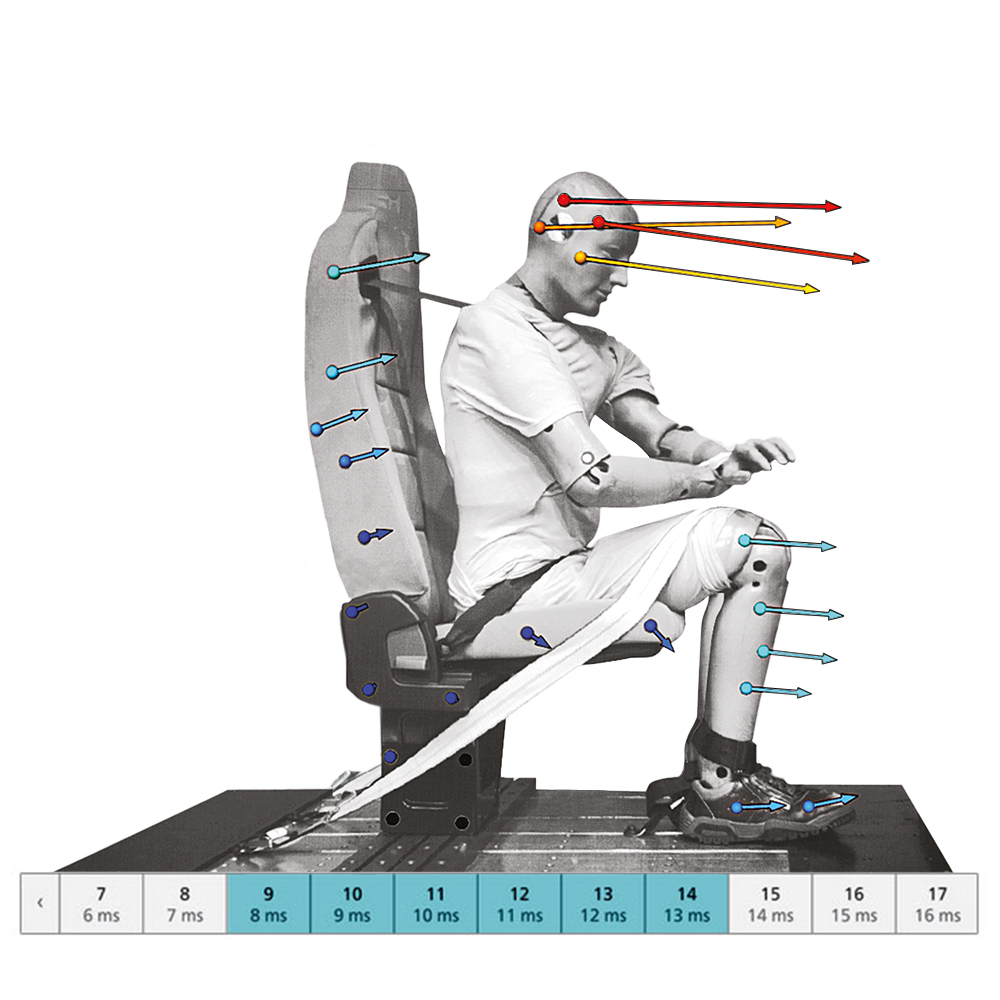

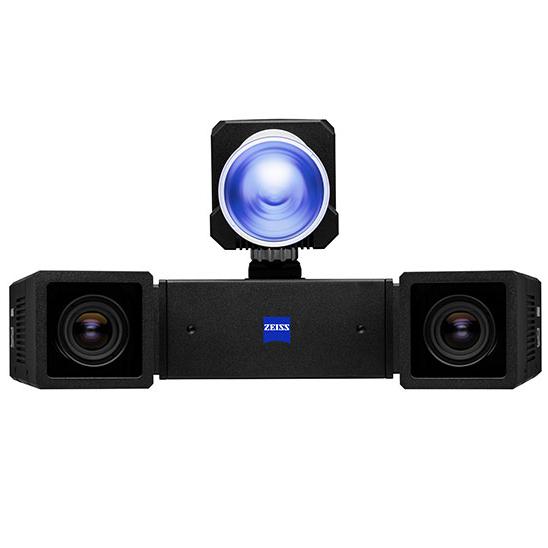

ARAMIS SRX is a high-resolution 3D camera system for demanding measuring tasks which require both capturing an event in detail over time and capturing local effects. With an image recording rate of 335 images per second at full resolution, the sensor is suitable for measuring 3D displacements, rotations, speeds and accelerations in crash tests, among other things.

The narrow-band blue light can filter out interfering ambient light during image acquisition. The light sources ensure optimal illumination with short exposure times for all measuring areas from 10 mm x 10 mm up to 5 m x 5 m.

Meets every requirement

Blue Light Technology

Tracking spots for larger measuring Areas

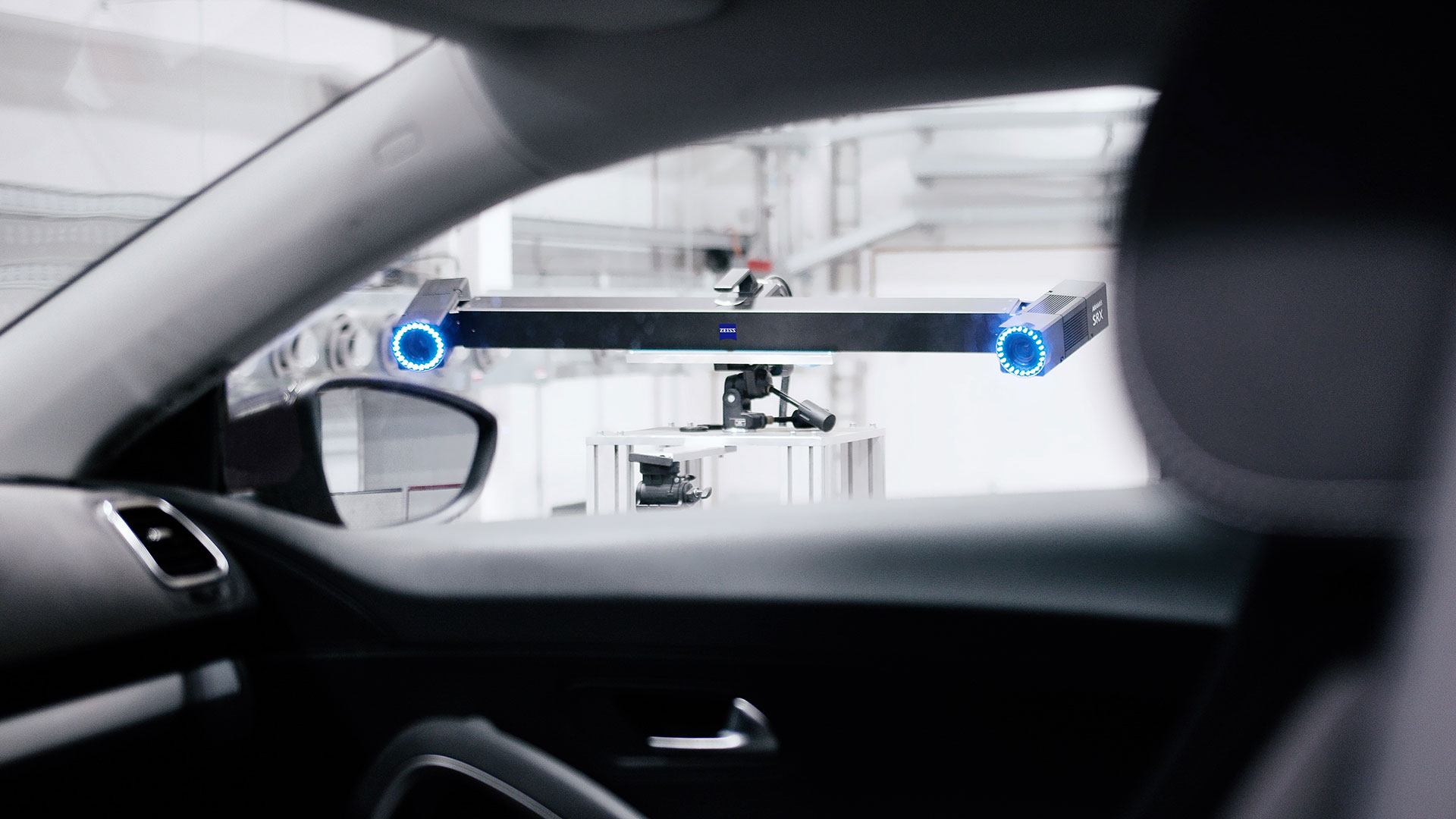

Designed to illuminate large areas up to 5 m x 5 m, the tracking spots are ideal for point-based measurements of 3D displacements, rotations, velocities and accelerations. The configuration with two light sources and reference point markers even allows for high-speed testing with exposure times in the range of microseconds.

Light projector for smaller measuring areas

The light projector is used for measuring areas of up to 500 mm x 500 mm and can be quickly and easily adjusted for different illumination areas. The Blue Light Technology ensures precise measurements in different test environments.

Sensor concept

The robust housing design gives the sensor stability while reducing the need for sensor calibration for industrial applications. A replaceable camera profile as well as pre-configured and certified lenses enable fast adjustment of the measuring range and minimize the time needed for measurement setup.

Varianty kamery

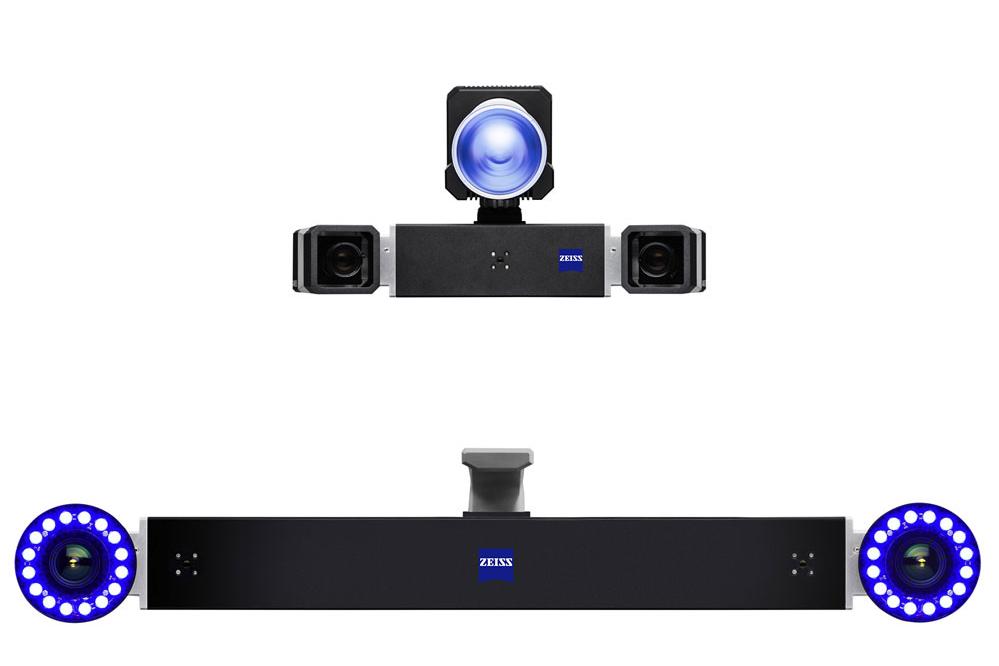

Two camera versions are available in the ARAMIS 3D Camera product family. The ARAMIS 3D Camera 12M system with up to 25 images per second at full resolution is suitable for quasi-static inspection tasks. The ARAMIS SRX system with internal memory is available for more dynamic tests. The ARAMIS SRX system can record up to 335 frames per second at full resolution.

Dotykový senzor

If tactile 3D measurements are required in addition to surface measurements, a probe is used. It is optically tracked by the ARAMIS system and allows the acquisition of coordinates and standard geometries such as planes, lines and circular hole centers in areas that are difficult to access optically.

Certifikovaná kvalita

The quality and performance of the ARAMIS sensors is verified by a standardized acceptance procedure. The acceptance procedure is based on VDI guidelines 2634-1 and 2626 and is an integral part of the delivery process. Customers receive an acceptance certificate for the purchased sensor, the DAkkS certificate for the optical scale used and a detailed process description.

ARAMIS řízení

The ARAMIS Controller is an important component of the ARAMIS system and structures the integration of the sensor into the test environment. The hardware component makes it easy to program user-defined measuring sequences, allows multi-sensor setups and offers image-synchronous signal recording of external measuring signals (e.g. force, temperature or voltage).

Průmyslová odvětví

Automobilový průmysl

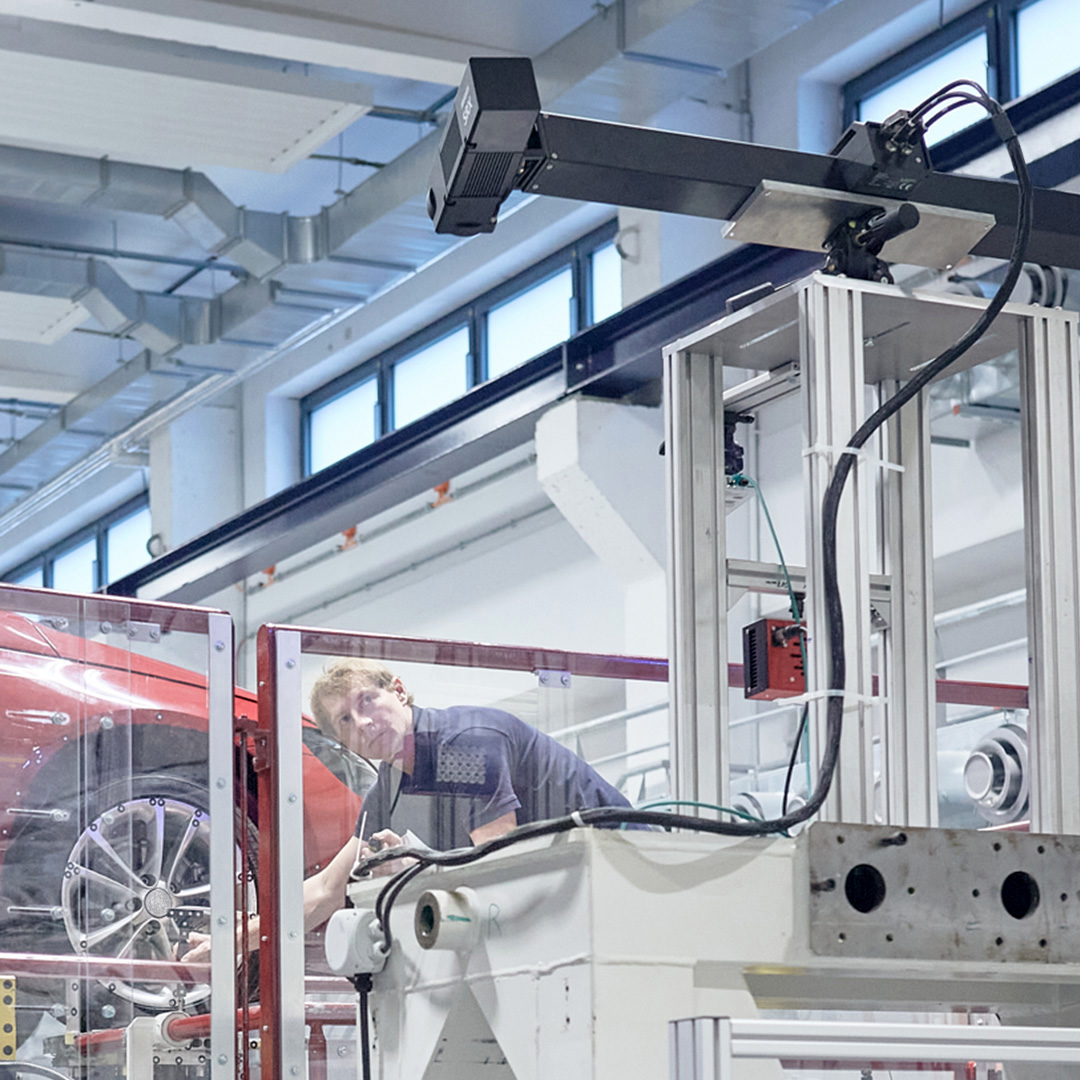

Ať se jedná o e-mobilitu, lehké konstrukce nebo o tradiční obory vývoje vozidel: Výrobci OEM a dodavateli mohou využívat 3D měřená data ze senzoru ARAMIS ke spolehlivému splnění vysokých požadavků na bezpečnost, funkčnost a životnost.

Zjistěte více

Letecký průmysl

In the aerospace industry, ARAMIS has become an indispensable measuring system for the characterization of all materials, for prototype testing and for the evaluation of the stability of components and structural parts.

Zjistěte více

Elektronika

ARAMIS nabízí přesně tu konkurenční výhodu, kterou firmy v tak rychle se rozvíjejícím odvětví potřebují:
vyšší efektivitu při vývoji produktů v kombinaci s důležitými odborným znalostem materiálů a dílů.

Zjistěte více

Lékařská technologie

Optická 3D metrologie poskytuje cenné poznatky pro výzkum nových materiálů a vývoj ortopedických implantátů a sportovních produktů.

Zjistěte více

Energetika

ARAMIS poskytuje přesné údaje o měření deformace a posunutí, které mohou energetické společnosti využít k optimalizaci svých systémů a zajištění bezpečného provozu.

Zjistěte více

Stavební inženýrství

Optická měřicí technika našla široké uplatnění v oblasti stavebnictví. It helps researchers get the results they need faster, more reliably, and at a lower cost.

Zjistěte více

Oblasti použití

Charakterizace materiálů

Přesné výsledky plošného měření se senzorem ARAMIS zvyšují přesnost materiálových parametrů. Existující vyhodnocovací metody jsou optimalizovány a jsou tedy spolehlivější, např. stanovení mezních křivek proudění a tváření. Některé materiálové zkoušky jsou možné pouze díky tomu, že měření se senzorem ARAMIS se provádí bezkontaktní metodou a výsledky mají vysoké prostorové rozlišení. Používají se například při zkouškách v tahu, smyku, tlaku a tříbodovém ohybu, jakož i při vysokorychlostních a teplotních zkouškách.

Testování prototypů, součástí a konstrukčních dílů

ARAMIS se používá pro analýzy tuhosti, analýzy vibrací, zkoušky únavové pevnosti a nárazové zkoušky (crash test).
Výsledky měření jsou základem pro stanovení prognózy životnosti produktu nebo limitů zatížení a pro optimalizaci geometrie. During the load test, the system captures the real part geometry including the non-linear deformation behavior and allows direct comparison to FEM data.

Validace numerických simulací

Senzory ARAMIS poskytují informace o materiálových vlastnostech, o deformačním chování součástí a okrajových podmínkách zkušebních sestav. Jedná se o vstupní parametry pro simulační modely a srovnávací proměnné pro optimalizaci a validaci. Software umožňuje import dat FE z programů ABAQUS, PAMSTAMP, LS-DYNA a ANSYS, AUTOFORM a jejich 3D vyrovnání v prostoru a s naměřenými daty.

Zjistěte více

Technické porovnání

	ARAMIS 3D Camera 12M	ARAMIS SRX
Rozlišení kamery	4096 x 3000 pixelů	4096 x 3068 pixelů
Maximální snímková frekvence (fps)	25 fps at 4096 × 3000 pixels (full resolution) 43 fps at 2496 × 2096 pixels (5M) 75 fps at 4096 × 1000 pixels (1/3 image) 100 fps with a lower resolution (binning) 150 fps at 4096 × 500 pixels (1/6 image)	Use of camera-internal RAM (8 GB) 335 fps at 4096 × 3068 pixels (full resolution) 500 fps at 4096 × 2000 pixels (2/3 image) 1000 fps at 4096 × 1000 pixels (1/3 image) 2000 fps at 4096 × 480 pixels (1/6 image) 1000 fps at 1920 × 1000 pixels (HD) Use of PC (Laptop) RAM 75 fps (50 fps) at 4096 × 3068 pixels (full resolution) 115 fps (78 fps) at 4096 × 2000 pixels (2/3 image) 230 fps (156 fps) at 4096 × 1000 pixels (1/3 image) 480 fps (325 fps) at 4096 × 480 pixels (1/6 image) 490 fps (333 fps) at 1920 × 1000 pixels (HD)
Měřicí objem Délka x šířka (mm)	35 x 25 mm až 5000 x 4000 mm	70 x 50 mm až 5100 x 4200 mm
