OPTICKÉ 3D SNÍMÁNÍ

ATOS Compact Scan

Mobilní 3D skener pro širokou škálu aplikací

ATOS Compact Scan is a portable 3D scanner designed for a wide range of applications. It offers precision and flexibility, making it an ideal choice for various scanning needs.

  • Všestranná kontrola
  • Škálovatelné zorné pole
  • Pohodlné ovládání pro uživatele
Obsah stránky
Kontakt

Vlastnosti

ATOS Compact Scan provides benchmark level quality in terms of accuracy, sharpness and completeness.

  • Blokovaný obsah třetí strany

    Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

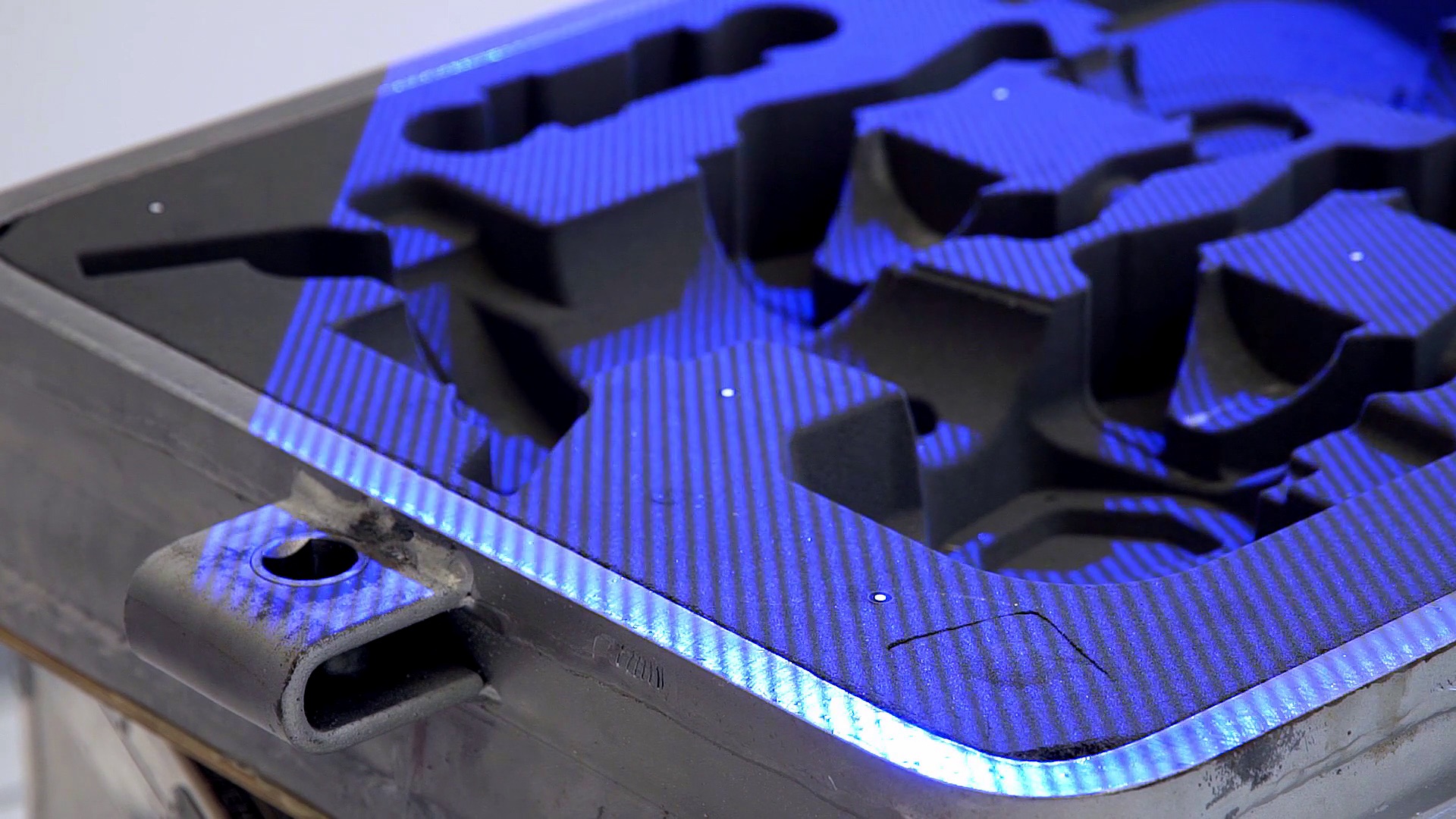

    Work with sharp and precise scan results. The perfect start for reverse engineering and inspection.
    Skenování

  • Blokovaný obsah třetí strany

    Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

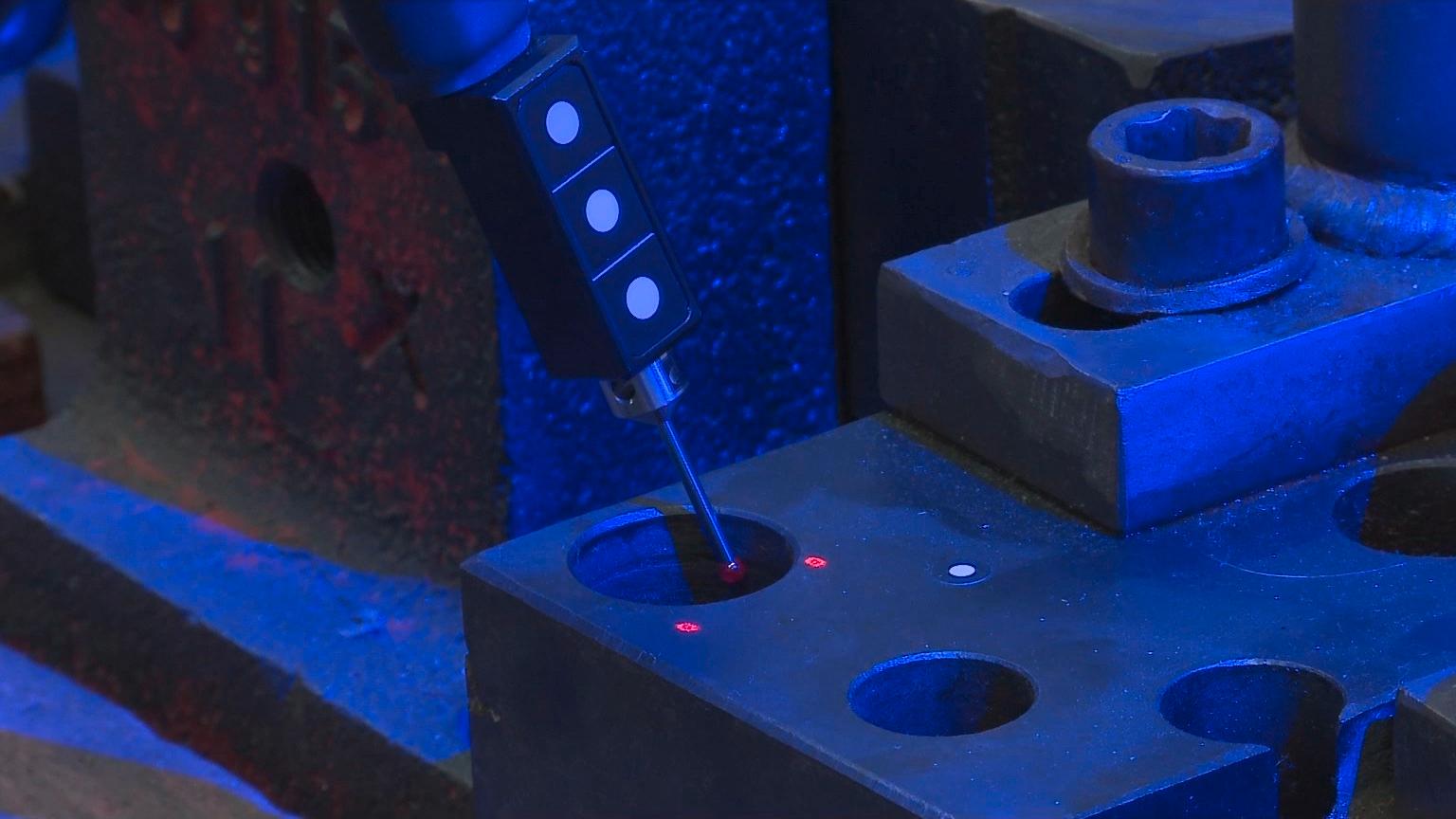

    Digitize deep pockets, bore holes or areas that cannot be accessed optically. The ultimate addition to 3D scanning.
    Snímání

  • Blokovaný obsah třetí strany

    Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

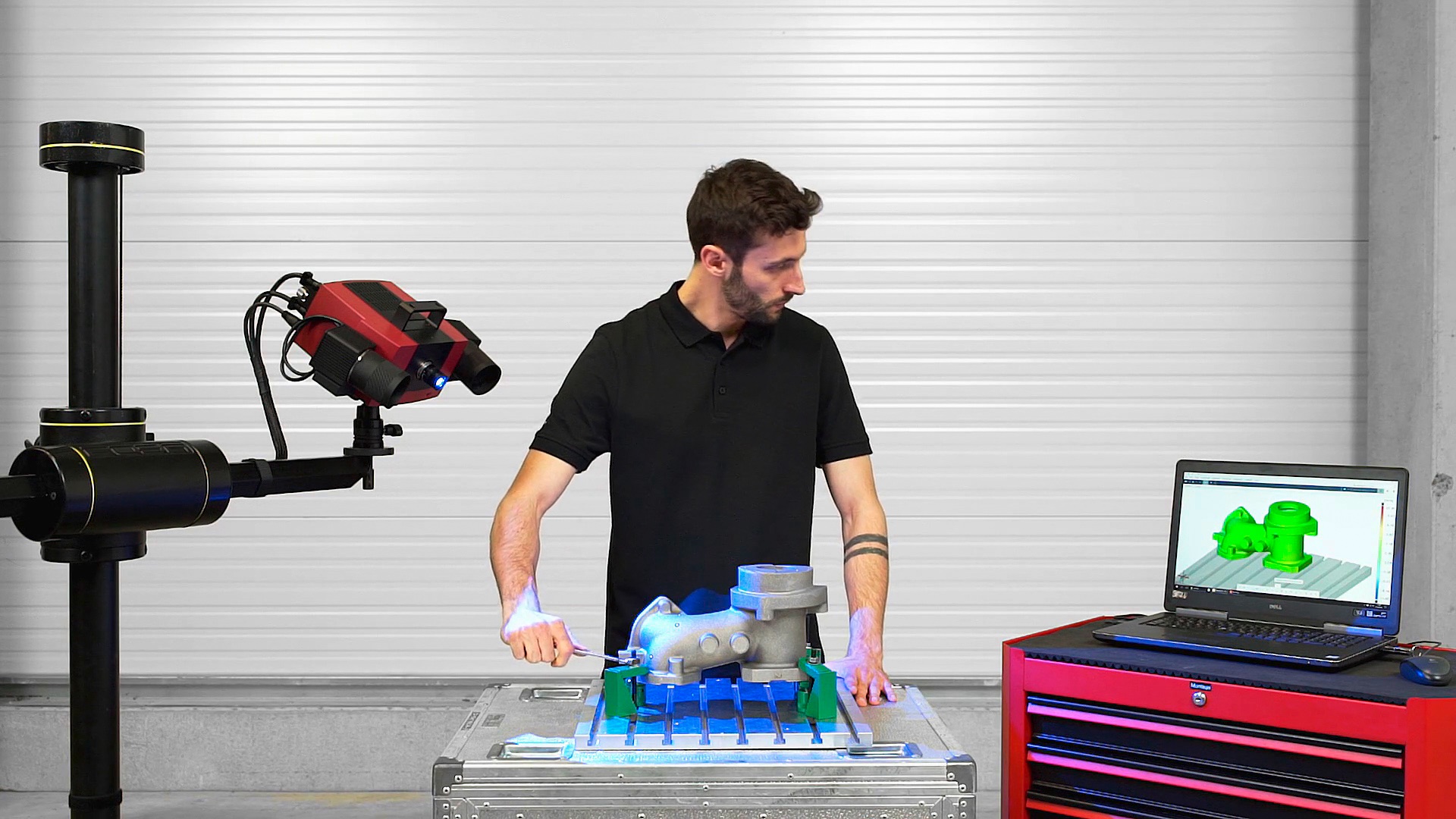

    Position your parts during assembly or for alignment before milling. A useful add-on in the production process.
    Sledování (tracking)

  • Blokovaný obsah třetí strany

    Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

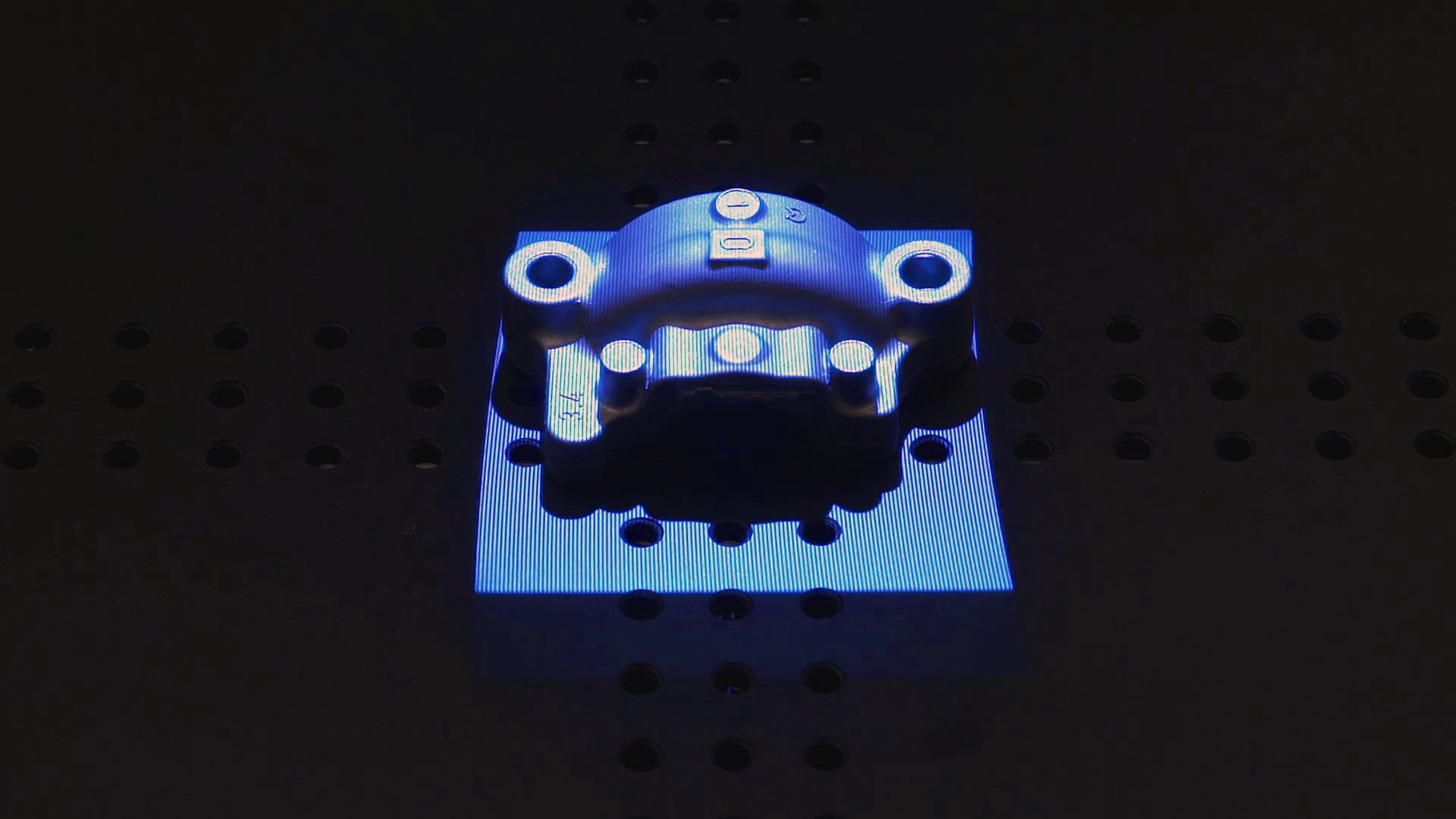

    Benefit from interchangeable lenses that provide small to large fields of view with high detail accuracy.
    Scalable use

  • Blokovaný obsah třetí strany

    Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

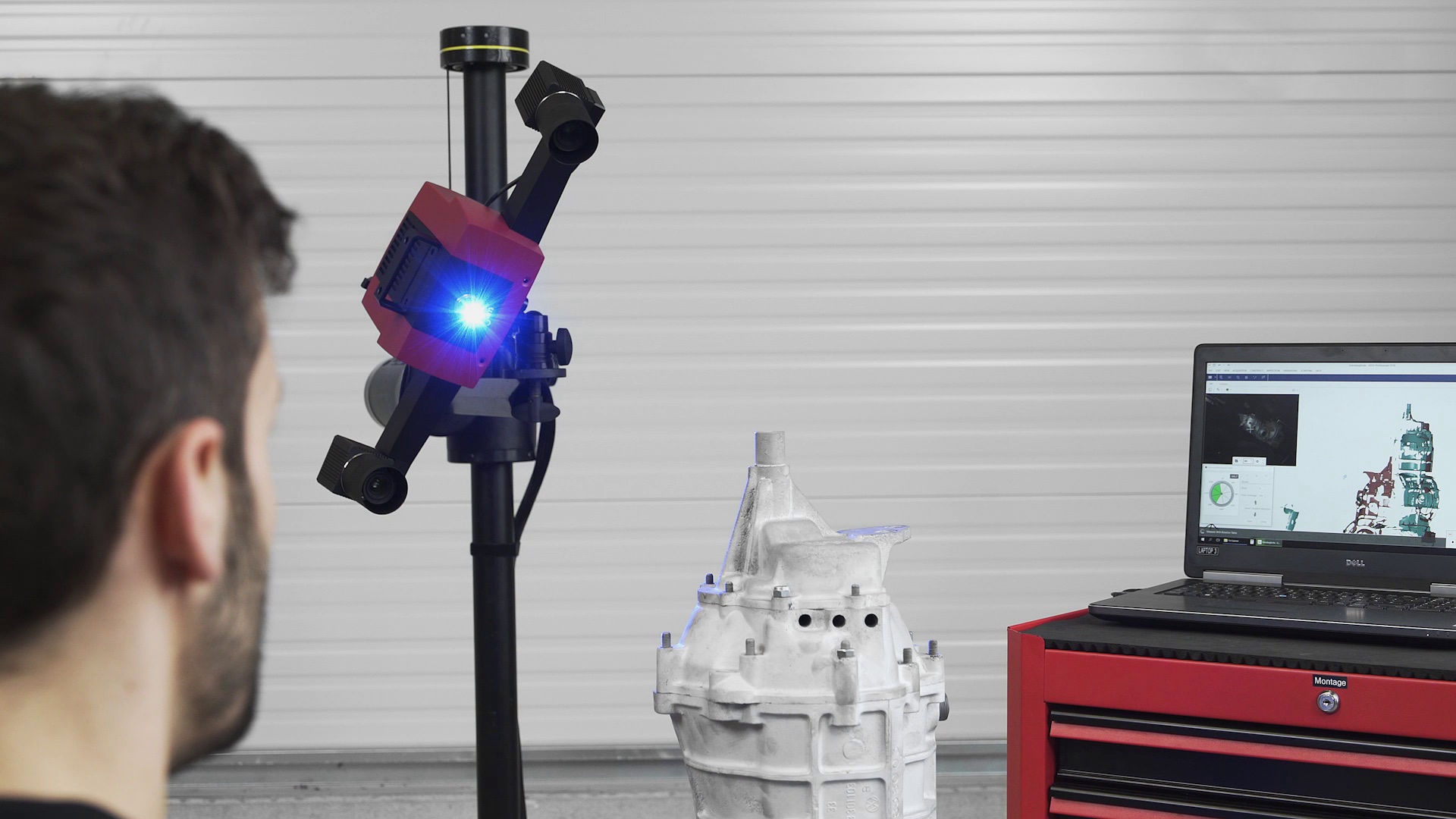

    Enjoy the ease of use of the 3D scanner, especially for big objects. ATOS Compact Scan does not need to be held in hand all the time.
    Simple handling

  • Blokovaný obsah třetí strany

    Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

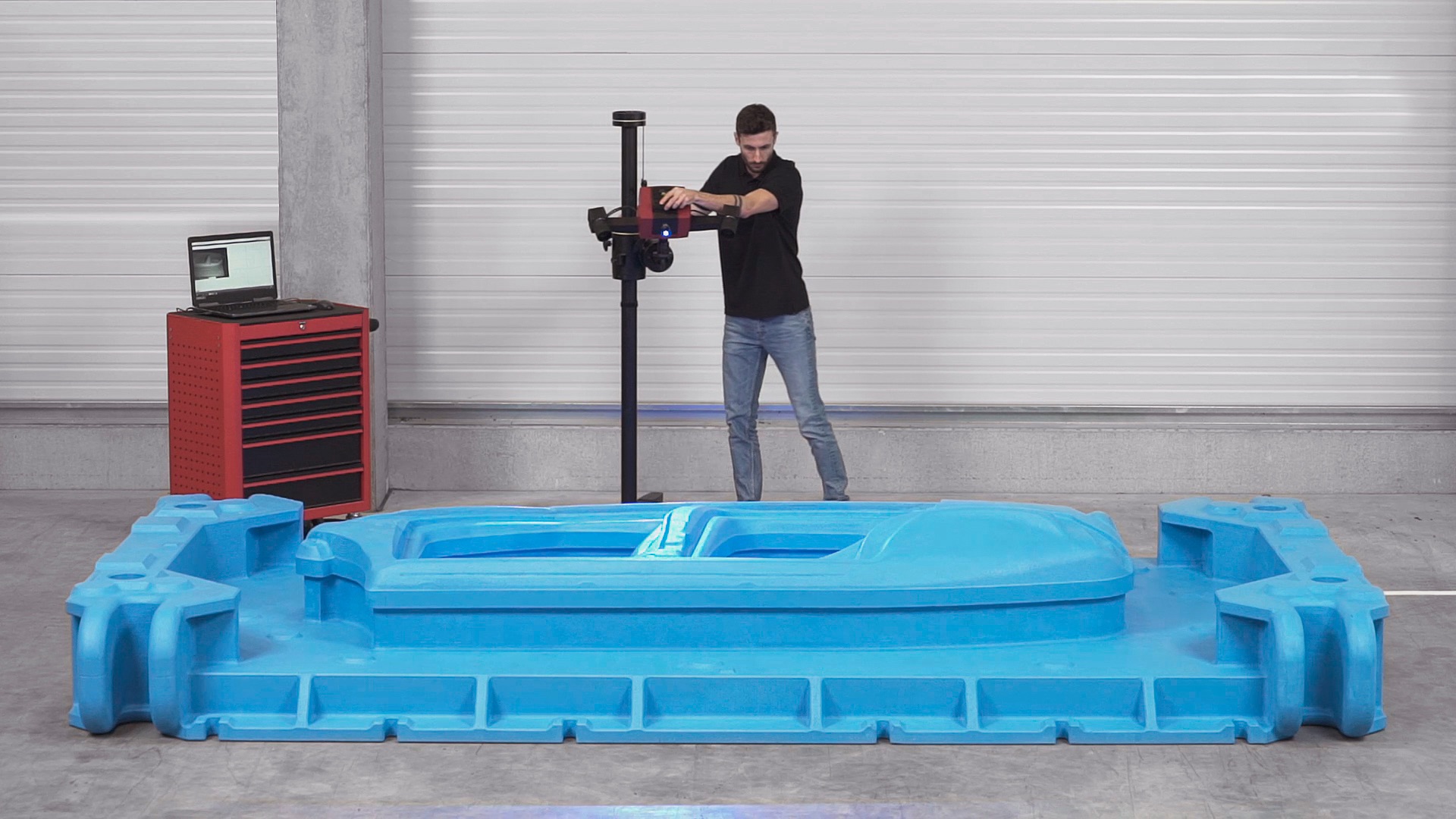

    Inspect or reverse engineer at the production line or wherever the part may be.
    Mobilita

Benefit from

  • All-round inspection

    Scanning, probing, tracking in a single system.

    Digitize and analyze your part within a short period of time.

  •

    Flexibility

    Scalable field of view and high precision.

    Use different measuring volumes and scan coins to cars.

  •

    Mobilita

    Stress-free operation for the user.

    Mobile coordinate metrology in a lightweight portable product.

Technické údaje

ATOS Compact Scan comes with the proven technologies of the ATOS series and offers the right resolution for all requirements.

  • Senzor

    • Power supply: AC 110/230 Volt, 50-60 Hz
    • Weight: approx. 4 kg
    • Distance adjustment: Laser pointers
    • Operating temperature: 5 °C to 40 °C (non-condensing)
    • Cable length: 10 m

    Kamera

    • Rozlišení: 8 or 12 megapixels
    • Connection: Gigabit Ethernet
    • Scanning speed: approx. 1 second

    Počítač

    • Stacionární: Pracovní stanice
    • Mobilní: Laptop (přes Thunderbolt 3)
    • Operační systém: Windows 10
  		•

    Camera Frame Small Objects

    Camera Frame 300

    Camera Frame 500

    MV170: 170 x 130 mm²

    MV600: 600 x 500 mm²

    MV1200: 1200 x 1000 mm²

    MV80: 80 x 60 mm²

    MV350: 350 x 250 mm²

    MV700: 700 x 500 mm²

    MV45: 45 x 35 mm²

    MV170: 170 x 130 mm²

  • Obsahuje

    • Touch Probe
    • Calibration object
    • Point markers
    • Stand
    • Transport case

    Volitelně

    • Reference frames
    • Touch Probe Kit
    • Manual rotation table with threaded hole pattern
    • 1-axis automation: mobile, motorized rotation table
    • 3-axis automation: Motorization Kit with tilt and swivel unit and vertical axis
    • Photogrammetry

Oblasti použití

Thanks to a scalable measuring area, integrated scanning and tracking functionality, the optical 3D scanner adapts ideally to the challenges of the respective measuring task.
  • ZEISS ATOS Compact Scan understand

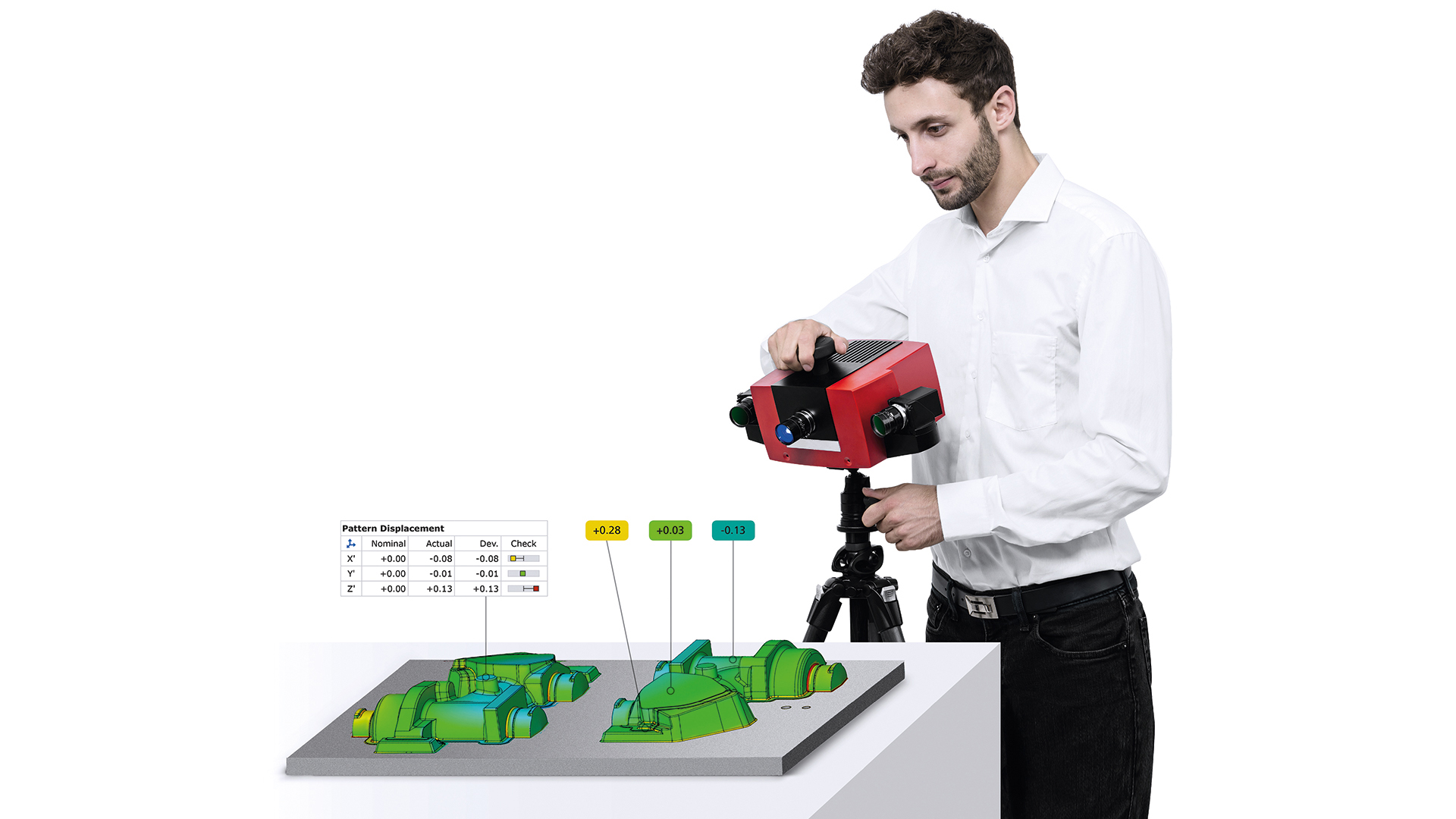

    Understand

    Get dimensional insight into the production process.

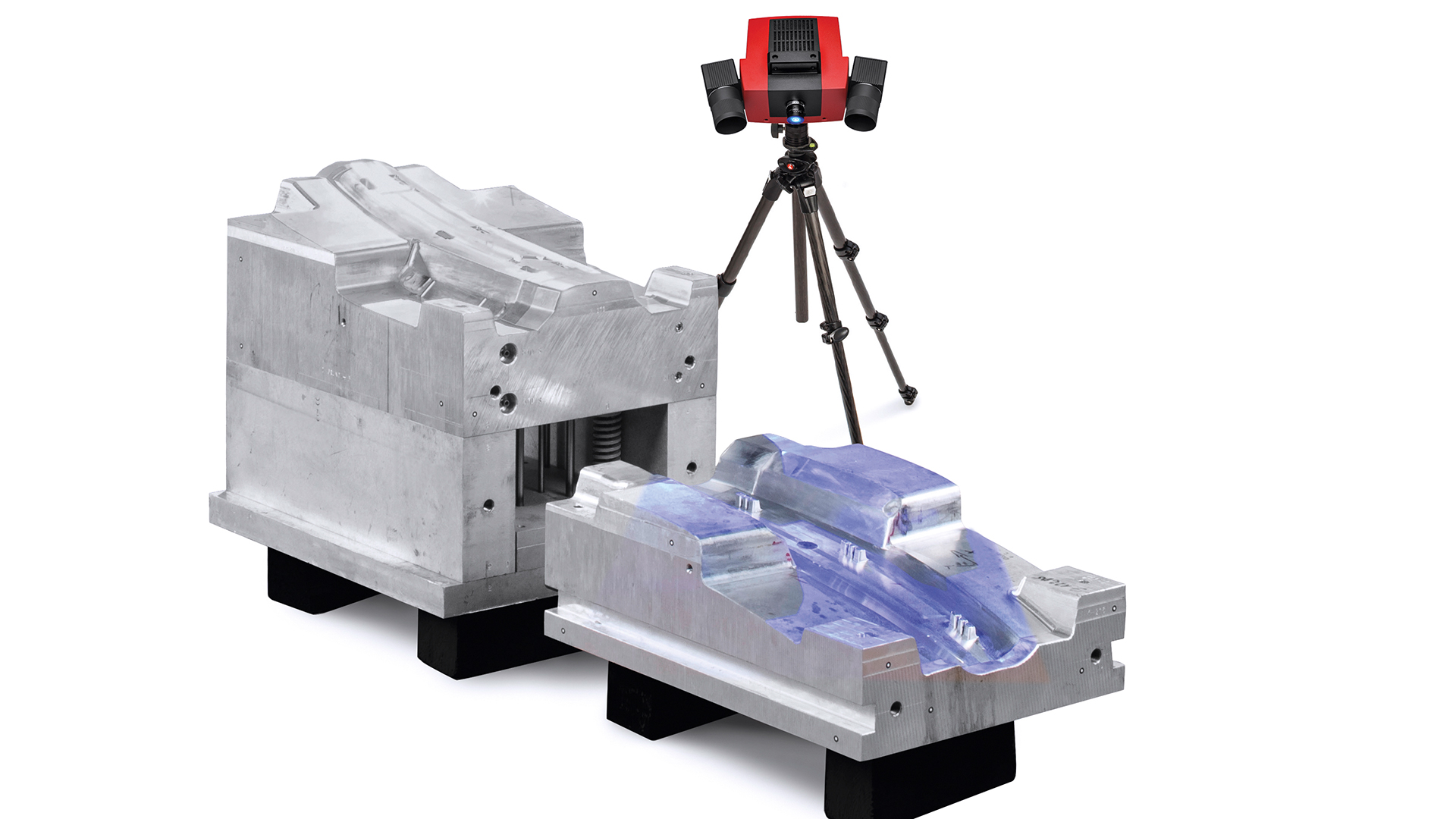

  • ZEISS ATOS Compact Scan inspect

    Inspect

    Check tooling and parts to CAD or drawing.

  • ZEISS ATOS Compact reverse engineer

    Reverse engineer

    Create digital twins of parts

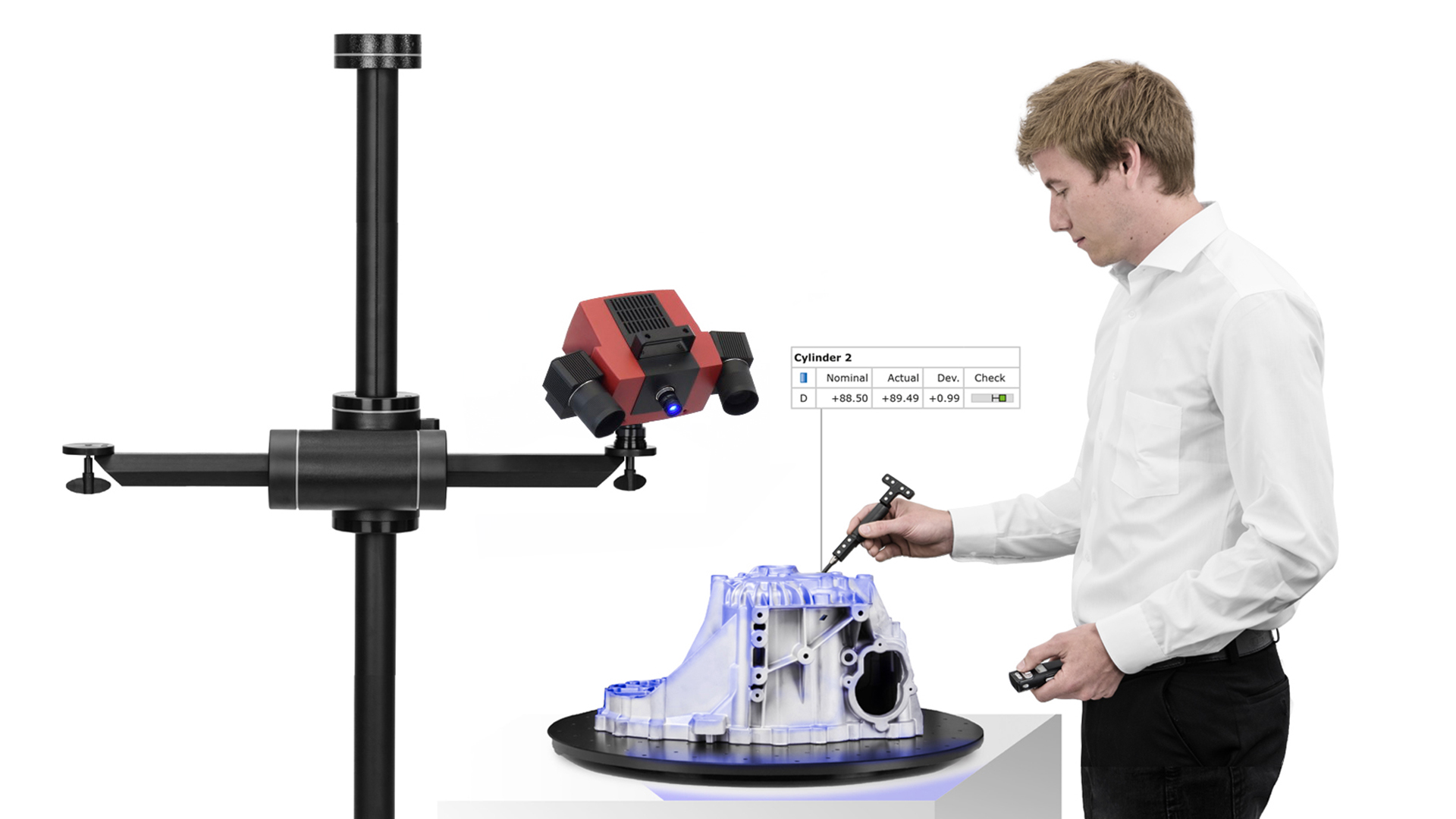

  • Scan and probe

    Scan and probe

    Scan, probe and track in a single system.

  • ZEISS ATOS Compact optimize

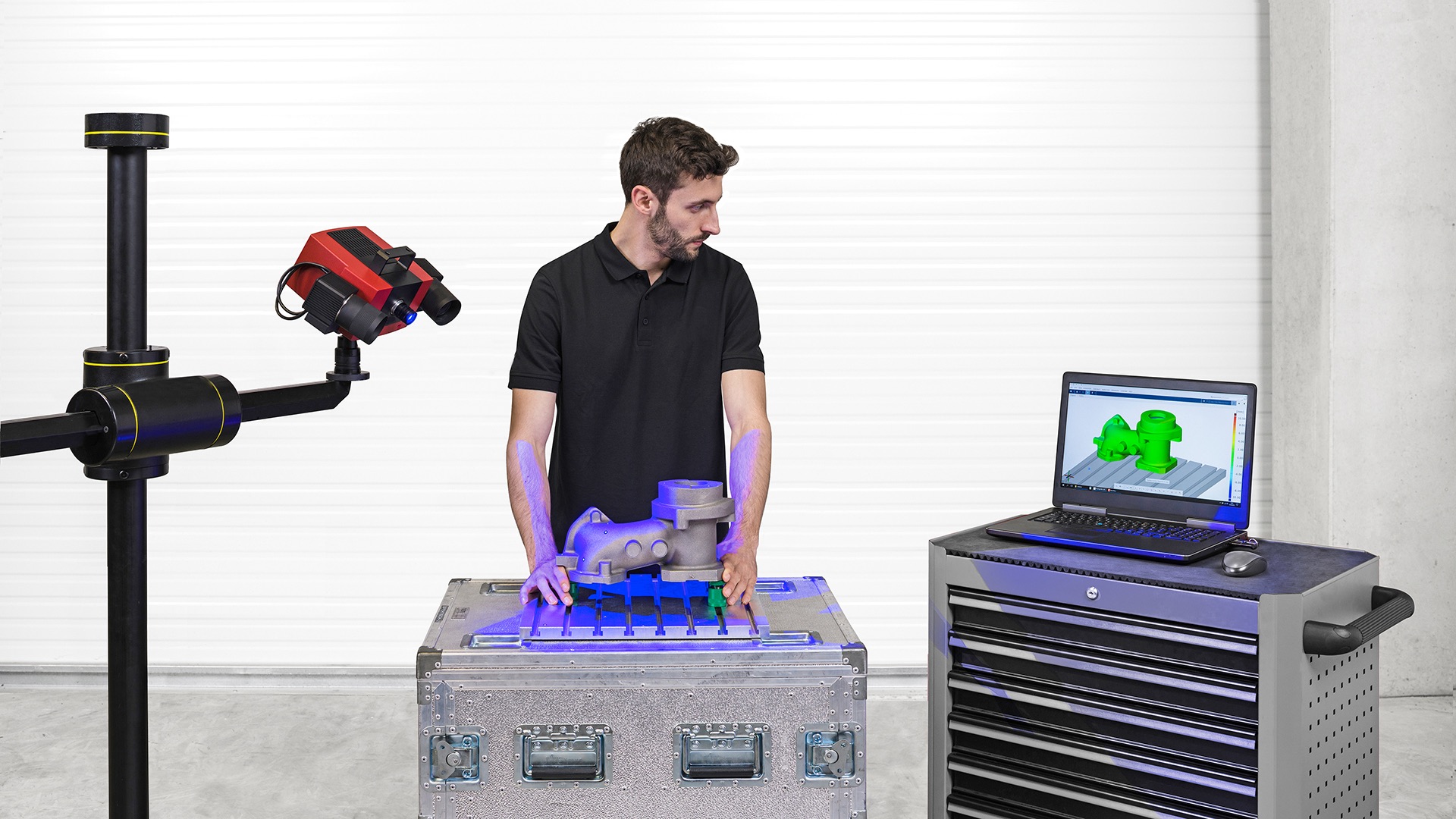

    Optimize

    Align parts with real time tracking technology.

  • ZEISS ATOS Compact enjoy

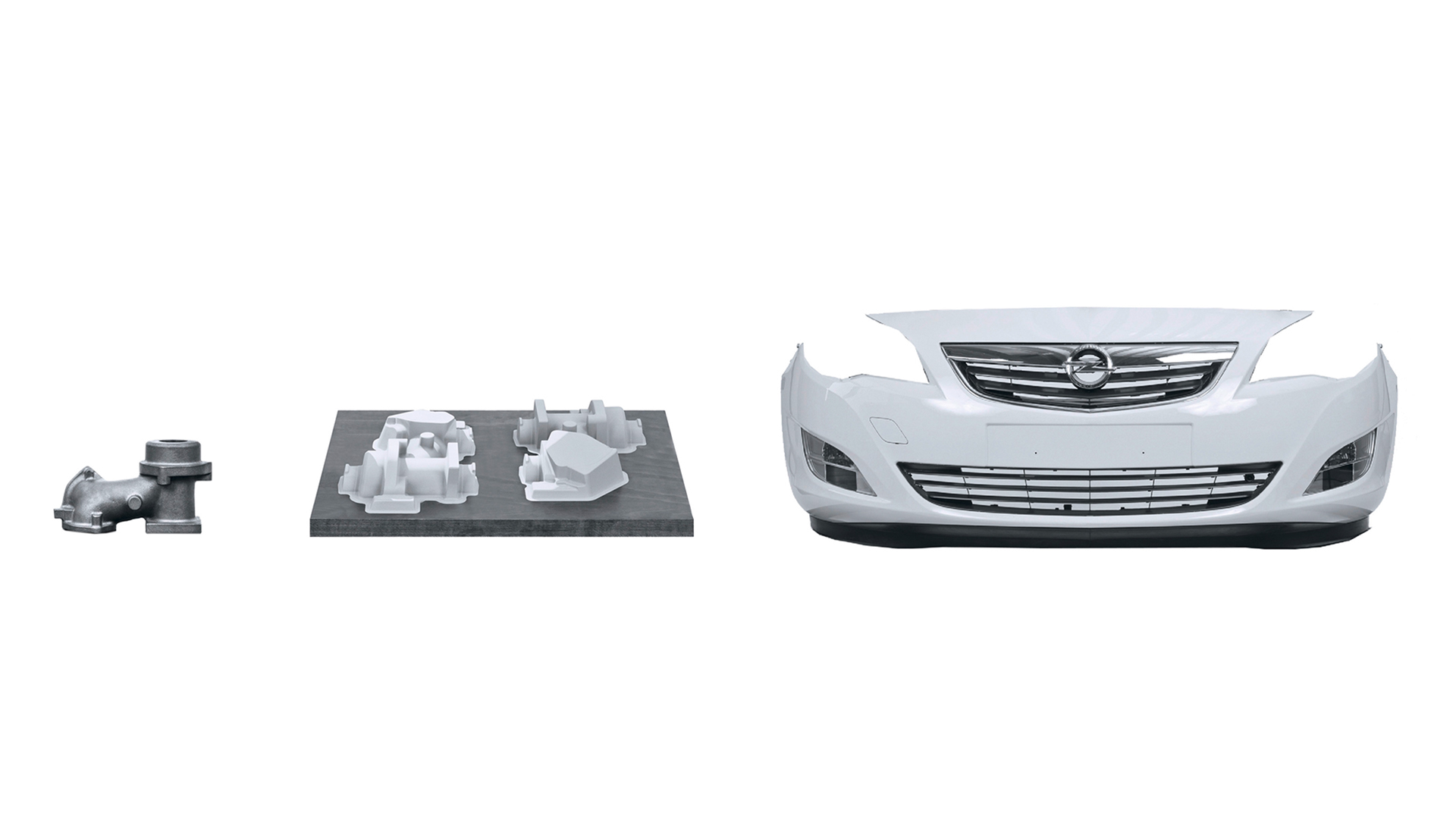

    Benefit from

    High-resolution full-field results whether scannnig small or large objects.

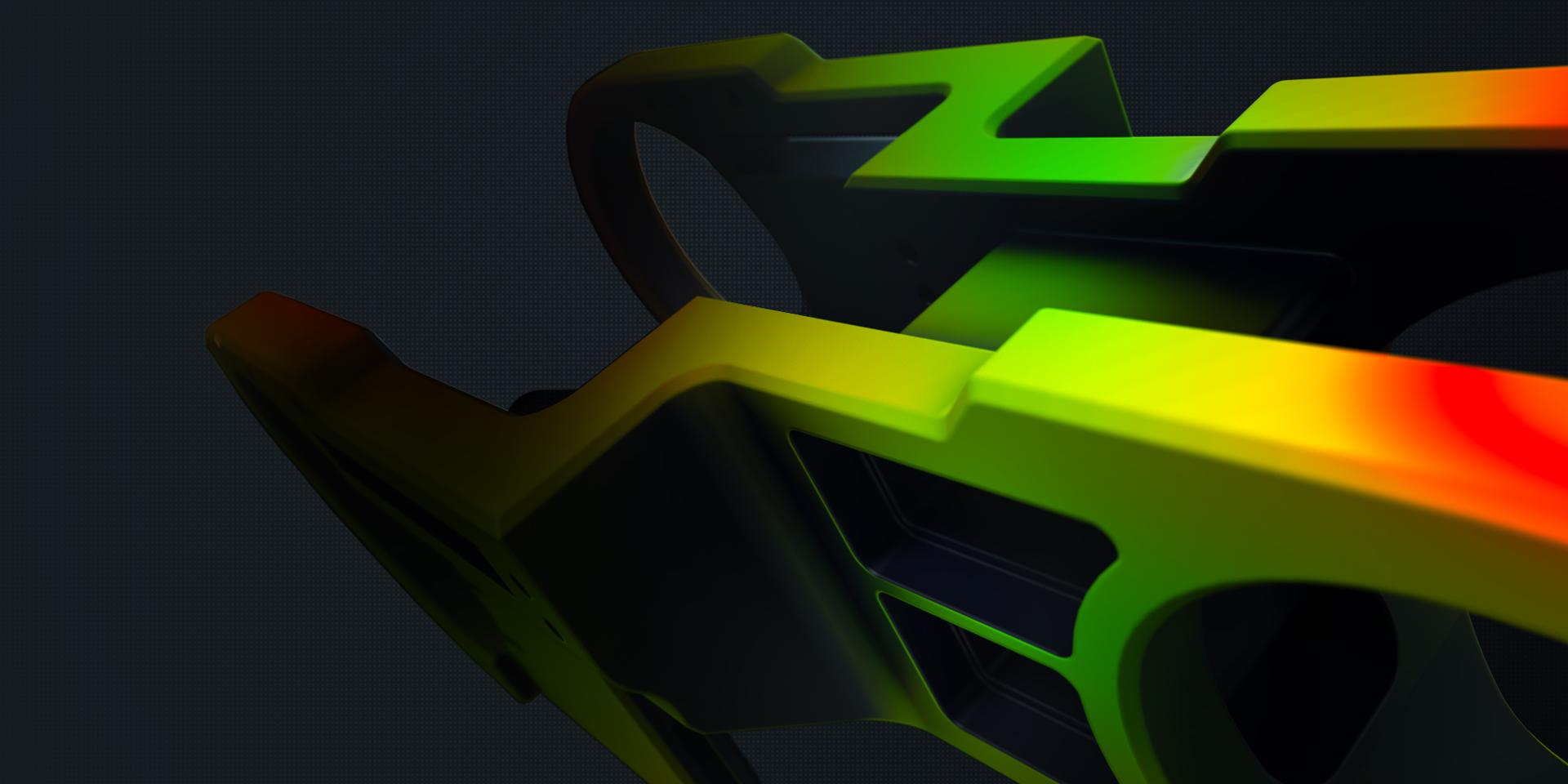

ZEISS INSPECT
ZEISS INSPECT

Účinný nástroj pro analýzu

ZEISS INSPECT nabízí vše z jednoho zdroje

Skenování, kontrola a reporting: Software vás provede celým pracovním postupem. Prozkoumejte porovnání nominálních a naměřených hodnot a tolerance GD&T. Díky přehledným výsledkům můžete přímo provádět potřebné korekce. Software ZEISS INSPECT vám umožní kompletně vyhodnocovat, získávat komplexní reporty a integrovat výsledky měření do stávajících procesů.
