Optické 3D snímání

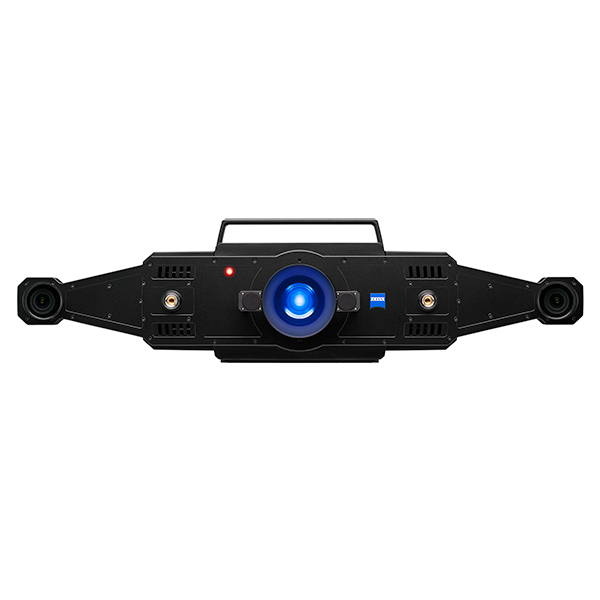

ZEISS ATOS LRX

Specialista na 3D skenování velkoobjemových dílů

ZEISS ATOS LRX offers fast, precise, full-field data acquisition for large measuring areas. With an ultra-bright laser light source and a measuring area of up to 4 square meters, it captures up to 2 × 12 million coordinate points in a single scan, thus, speeding up the measurement process.

Precise data acquisition for large parts
High-resolution data even for complex geometries
Robustní konstrukce pro průmyslové aplikace


      Fast, full-field data acquisition of large measuring areas

    With an ultra-bright laser light source and a large measuring area of up to 4 square meters, ZEISS ATOS LRX delivers precise, full-field data in short time. The sensor captures up to 2 × 12 million coordinate points with just one scan.

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

3D skenovací systém pro průmyslové požadavky

Senzor splňuje vysoké metrologické nároky průmyslových uživatelů. Naše senzory fungují se softwarem ZEISS INSPECT, který je všeobecně uznávaným standardem v oblasti 3D metrologie, hladce vás provedou celým pracovním postupem skenování, kontroly a vytváření reportů.

Rychlá digitalizace, data s vysokým rozlišením

ZEISS ATOS LRX provides precise, full-field data with a high-resolution – even of complex geometries and freeform surfaces. The ultra-bright laser light source in combination with the large measuring area reduces the number of scans required.

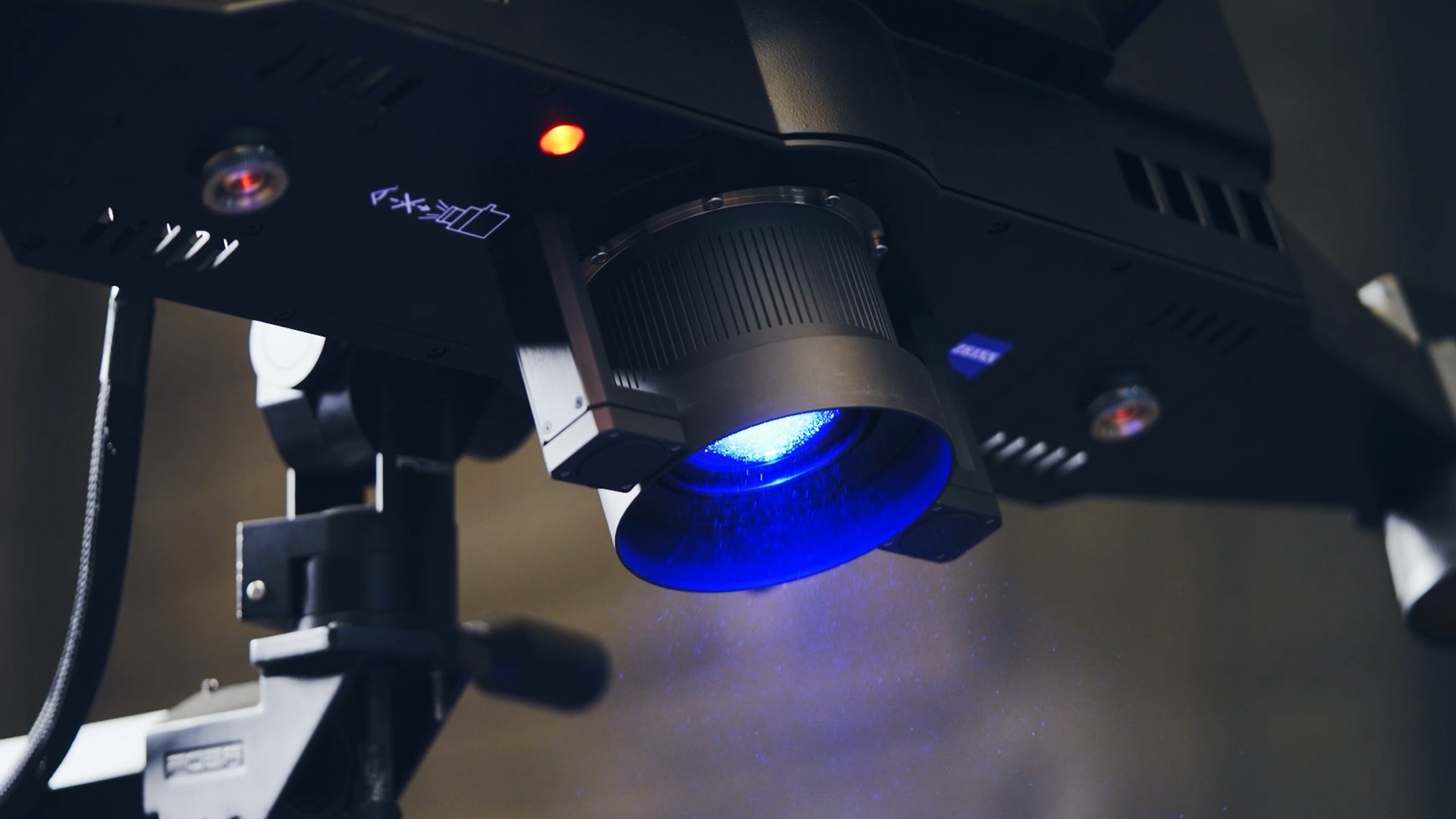

Robustní konstrukce

The sensor is designed for industrial applications. The robust housing is protected against dust and splash water. To work reliably and precisely even in harsh production environments, the system monitors its calibration status by itself.

Software typu vše v jednom

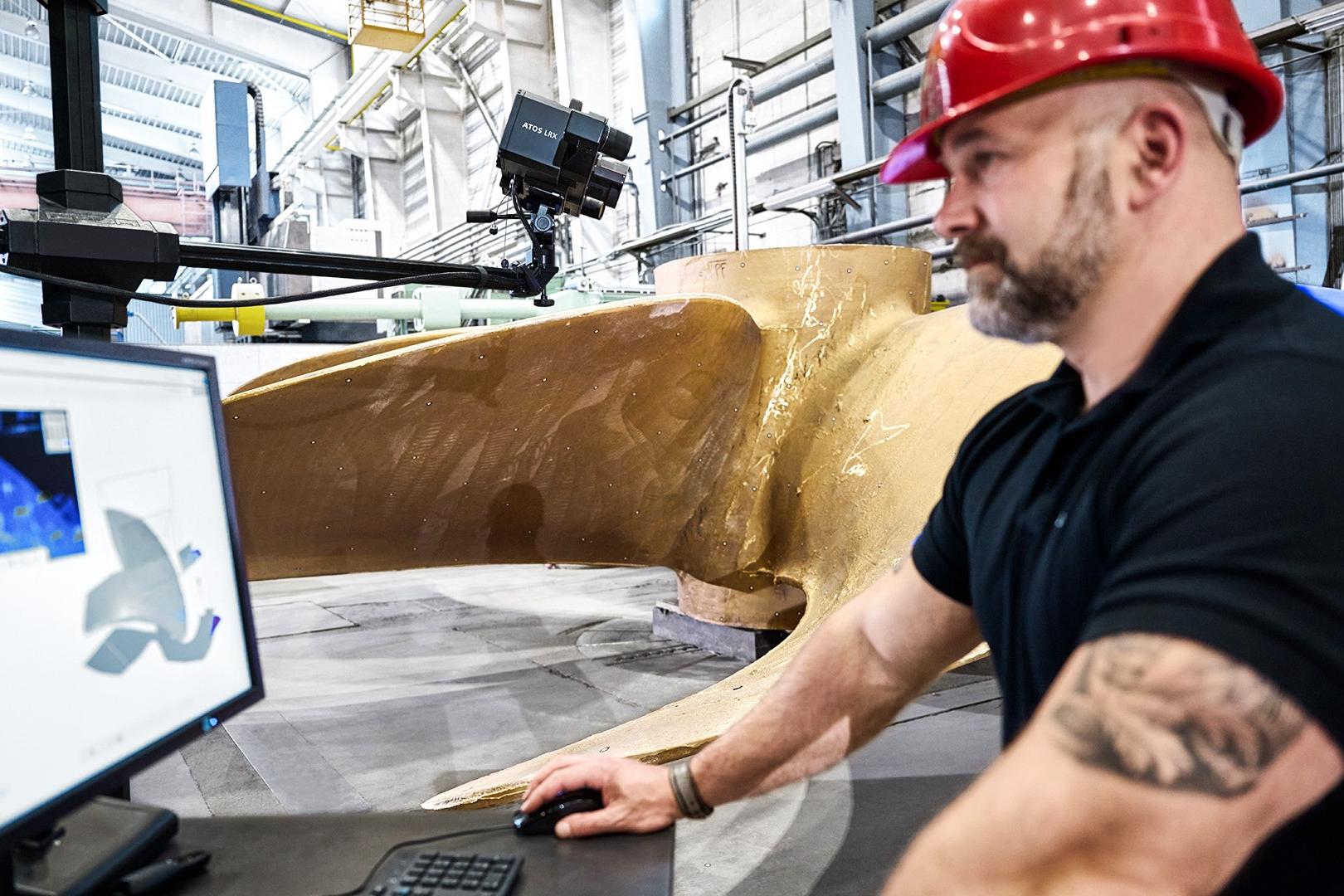

Scanning, inspection, and reporting in one single software: The sensor is managed by ZEISS INSPECT. The software supports 3D scanning and inspection processes by providing detailed analyses and reporting functions.

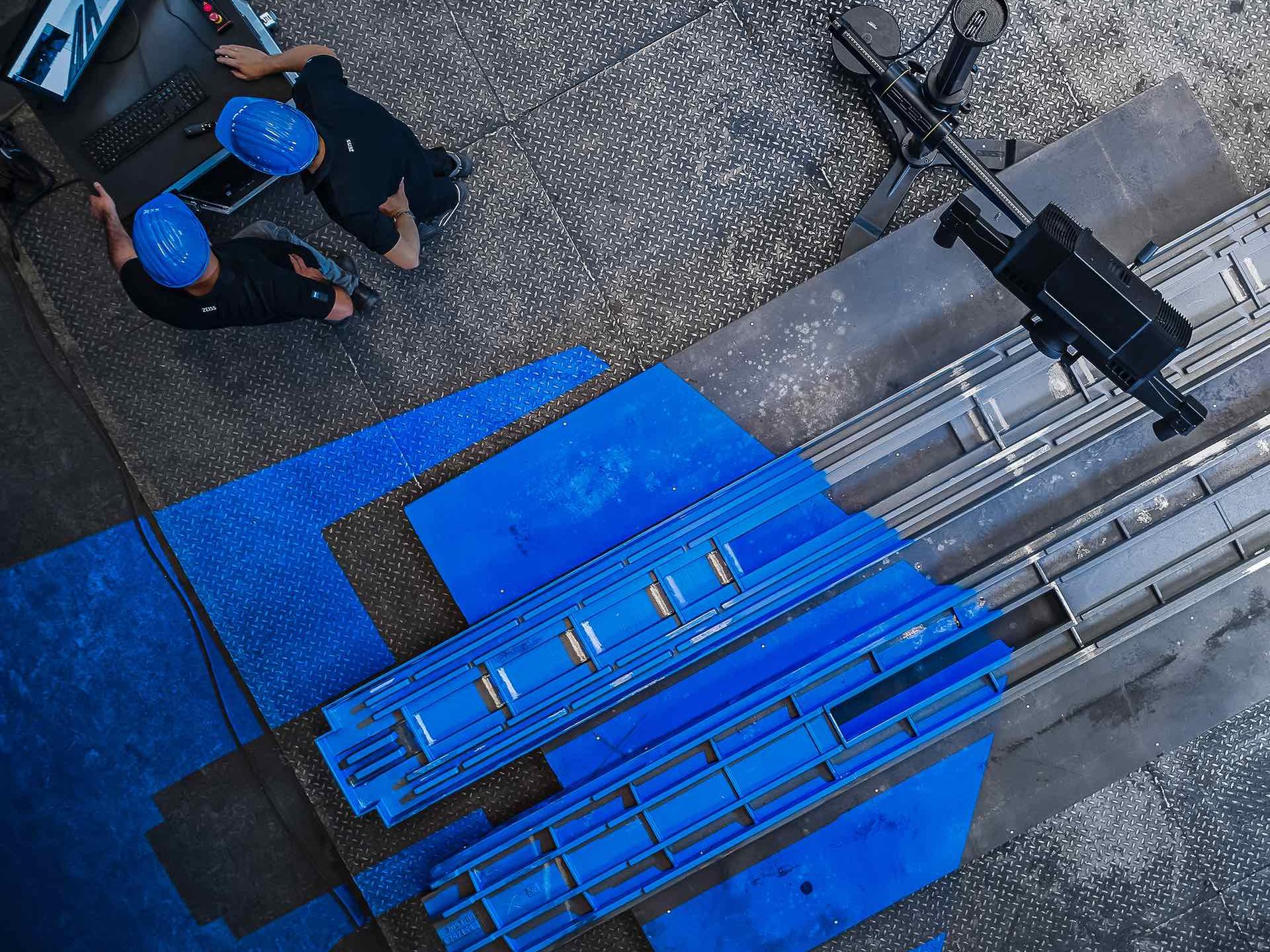

Next generation laser light source

ZEISS ATOS LRX is equipped with an advanced, ultra-bright laser light source allowing for 3D scans even in challenging ambient light conditions. By capturing large measuring areas, the system is the first choice for fast scanning of large surfaces, even if they are dark or shiny, and delivers precise, high-resolution data.

The integrated laser light compressor bundles several laser sources and generates a very bright light. It can illuminate the entire measuring area of up to four square meters at short exposure times, thus, speeding up the scan process.

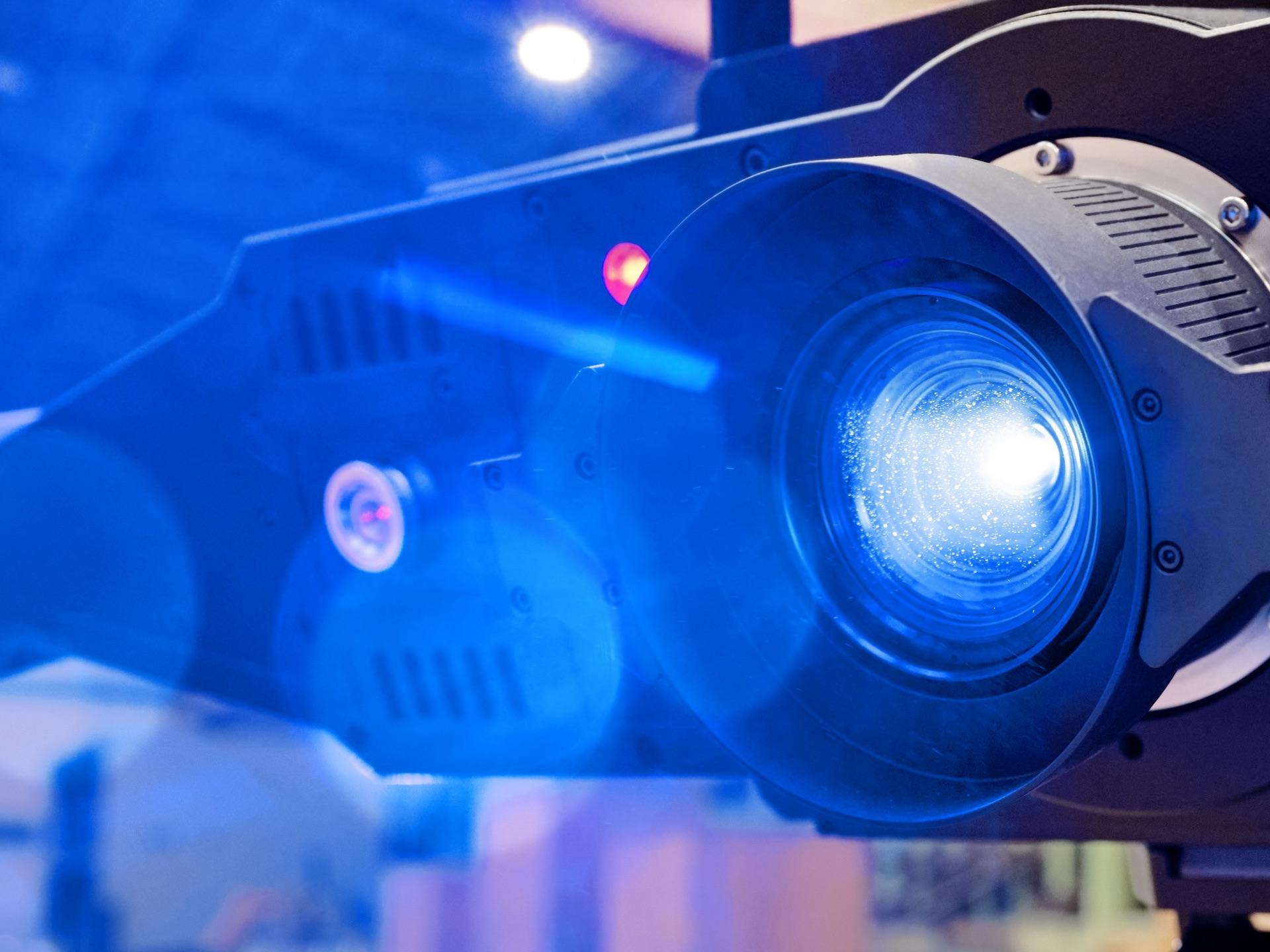

ZEISS ATOS LRX offers maximum safety in manual use despite the laser light: An integrated sensor monitors the safety distance to the user via radar and reduces the luminous intensity, if necessary. The resulting assignment to the uncritical laser protection class 2 allows the system to be operated without any further protective measures.

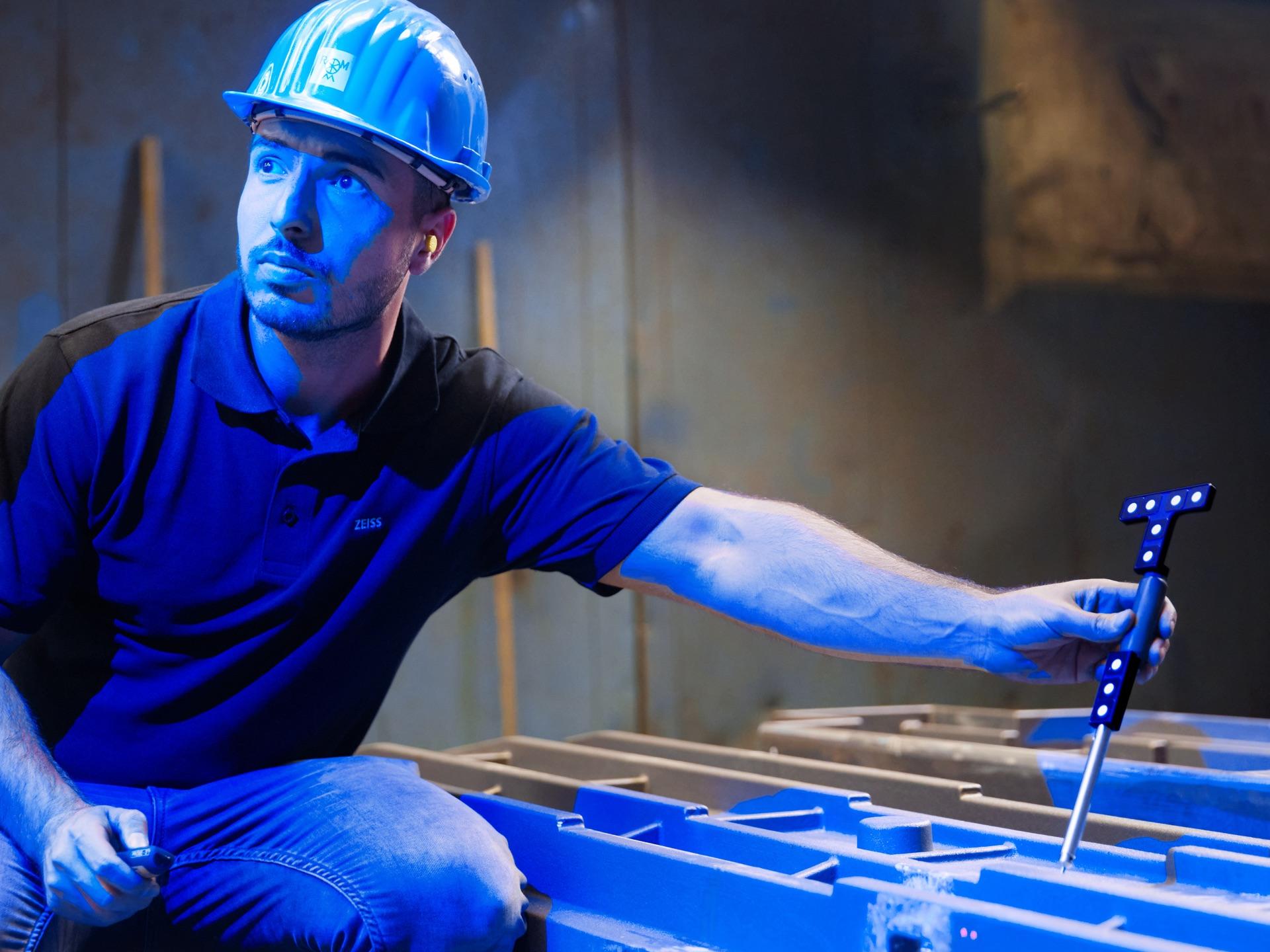

ZEISS ATOS LRX supports interactive features such as touch probe measurements, live tracking, and back projection. The sensor can be controlled either by computer or remote control.

Účinný nástroj pro analýzu

ZEISS INSPECT nabízí vše z jednoho zdroje

Skenování, kontrola a reporting: Software vás provede celým pracovním postupem. Prozkoumejte porovnání nominálních a naměřených hodnot a tolerance GD&T. Díky přehledným výsledkům můžete přímo provádět potřebné korekce. Software ZEISS INSPECT vám umožní kompletně vyhodnocovat, získávat komplexní reporty a integrovat výsledky měření do stávajících procesů.

Více informací

Snadné a spolehlivé ovládání

ZEISS INSPECT

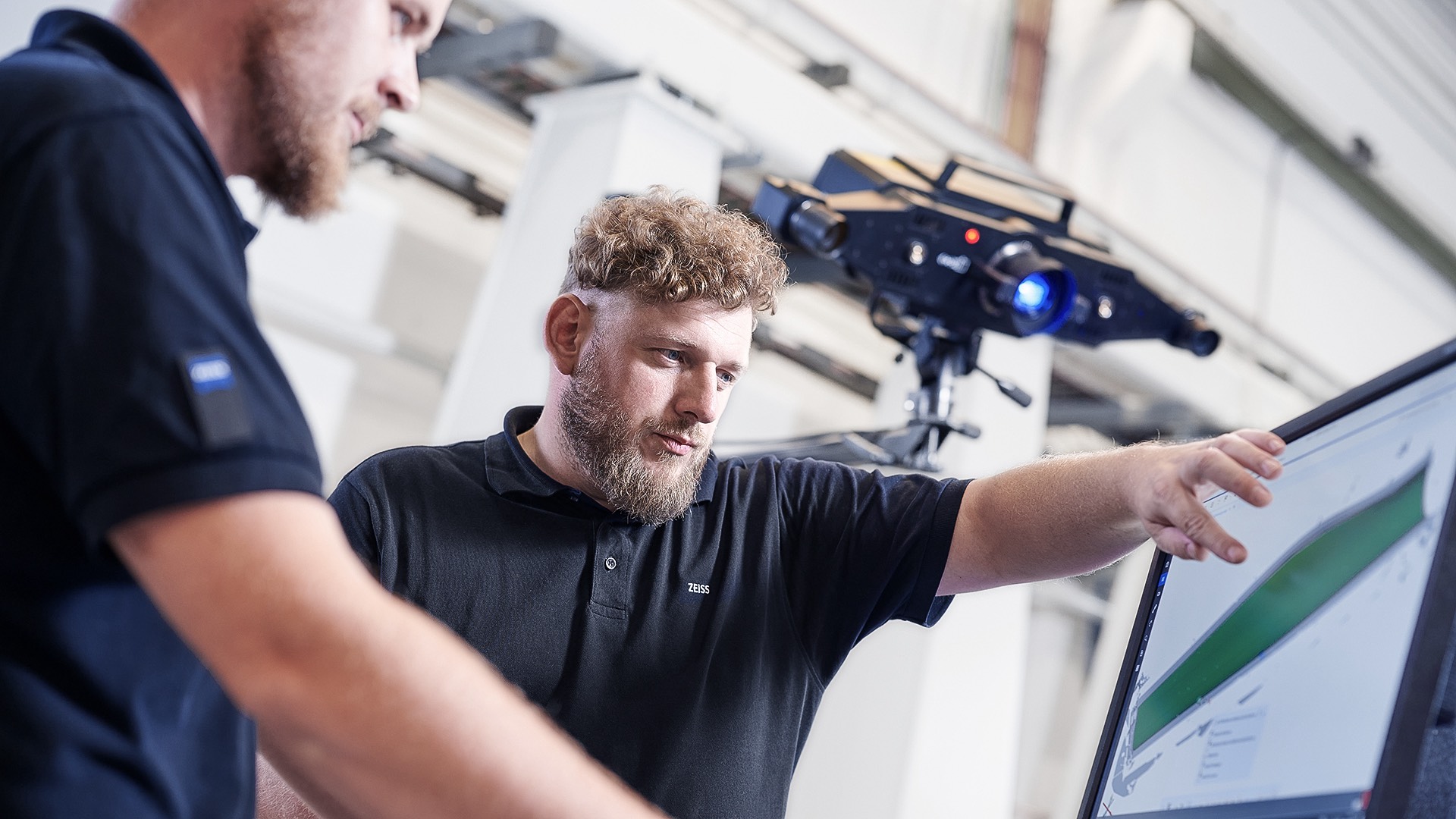

The entire workflow is controlled by the powerful software ZEISS INSPECT: The 3D scanner generates full-field data and allows any required inspection or analysis to be derived from it. This makes operation intuitive and easy for the user, who is guided by a consistent user interface - from data acquisition to inspection and reporting.

Zjistěte více

HyperScale – Rekalibrace bez prodlevy

The new HyperScale software function is designed for very fast on-site calibration. With just one single measurement of a DAkkS-certified length standard, the calibration is completed.

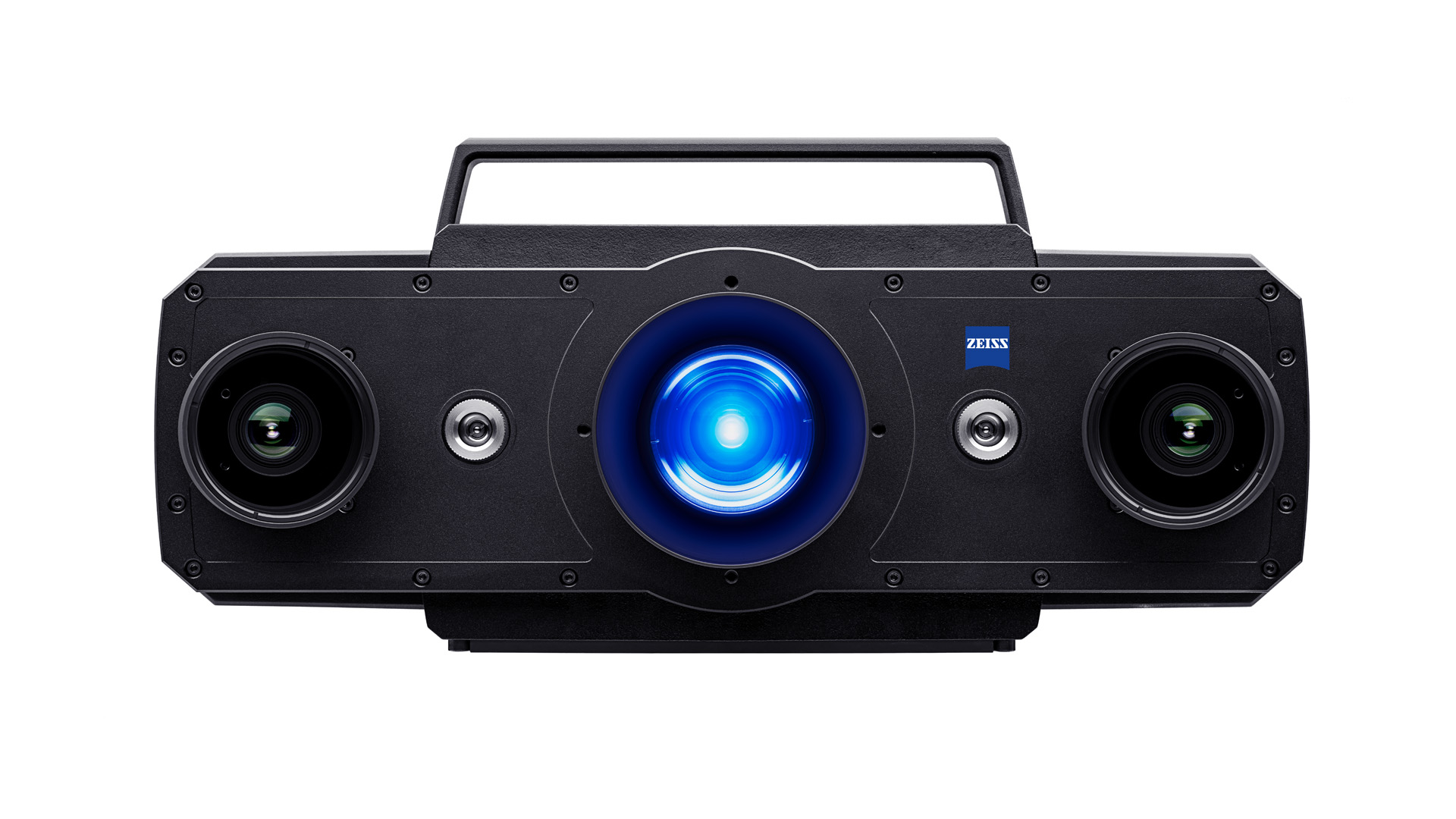

Řada ATOS 5

ATOS sensors have been custom-built to meet metrological requirements in industry. They deliver absolutely accurate and traceable measuring results – even under harsh conditions. The 3D sensors work with structural blue light and carry out non-contact scanning operations.

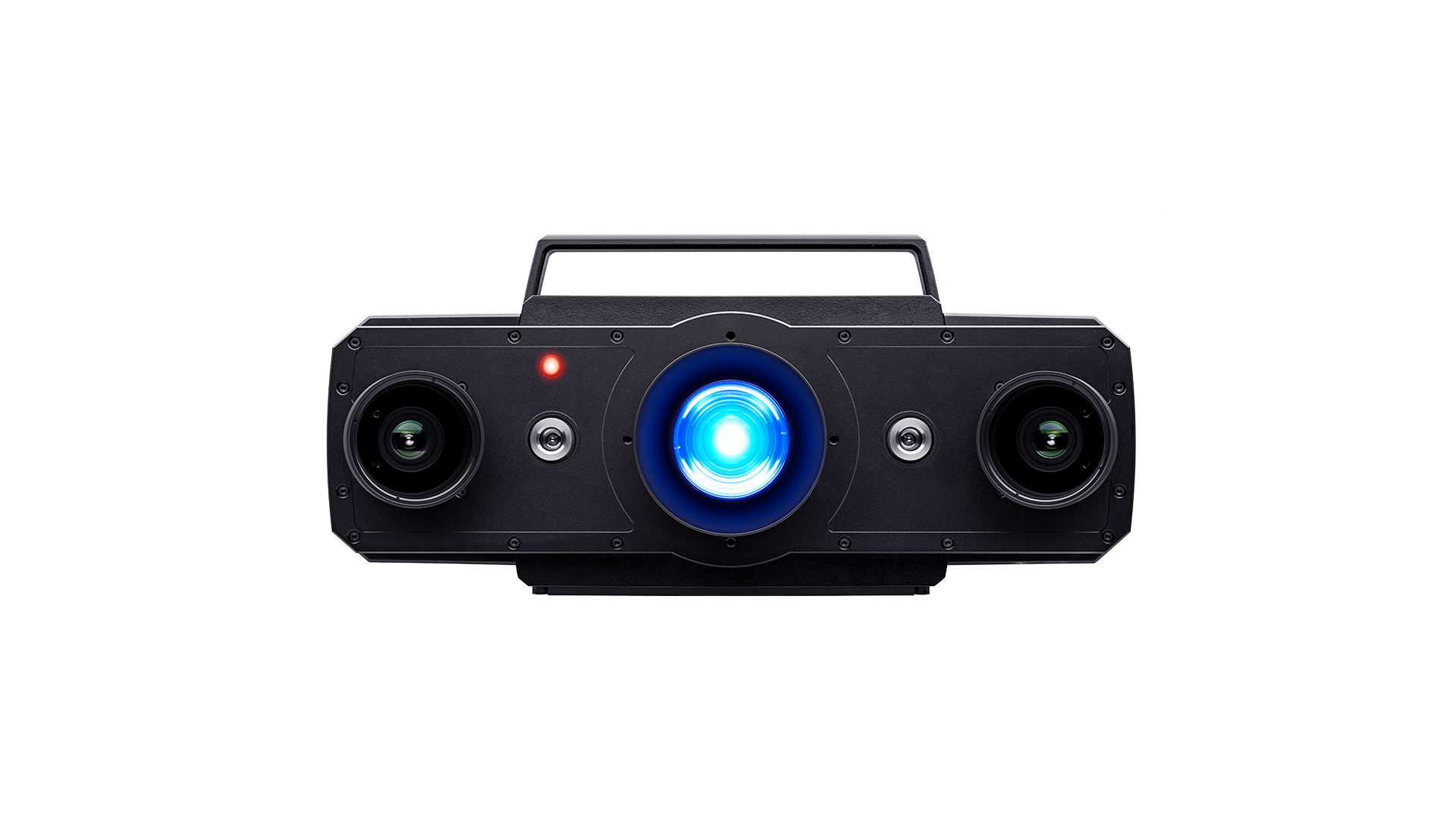

	ZEISS ATOS LRX	ATOS 5 pro Airfoil	ATOS 5	ATOS 5X
Technické údaje
Váš systém pro:	3D scanning for very large volumes	precise scanning of smallest details	high-speed 3D scanning system	automated scanning for large volumes
Zdroj světla	LASER	LED	LED	LASER
Měřicí body na sken	12 m	12 m	8 nebo 12 m	12 m
Pracovní vzdálenost	1810 mm	530 mm	880 mm	880 mm
		Více informací	Více informací	Více informací

Výkonný v mnoha odvětvích

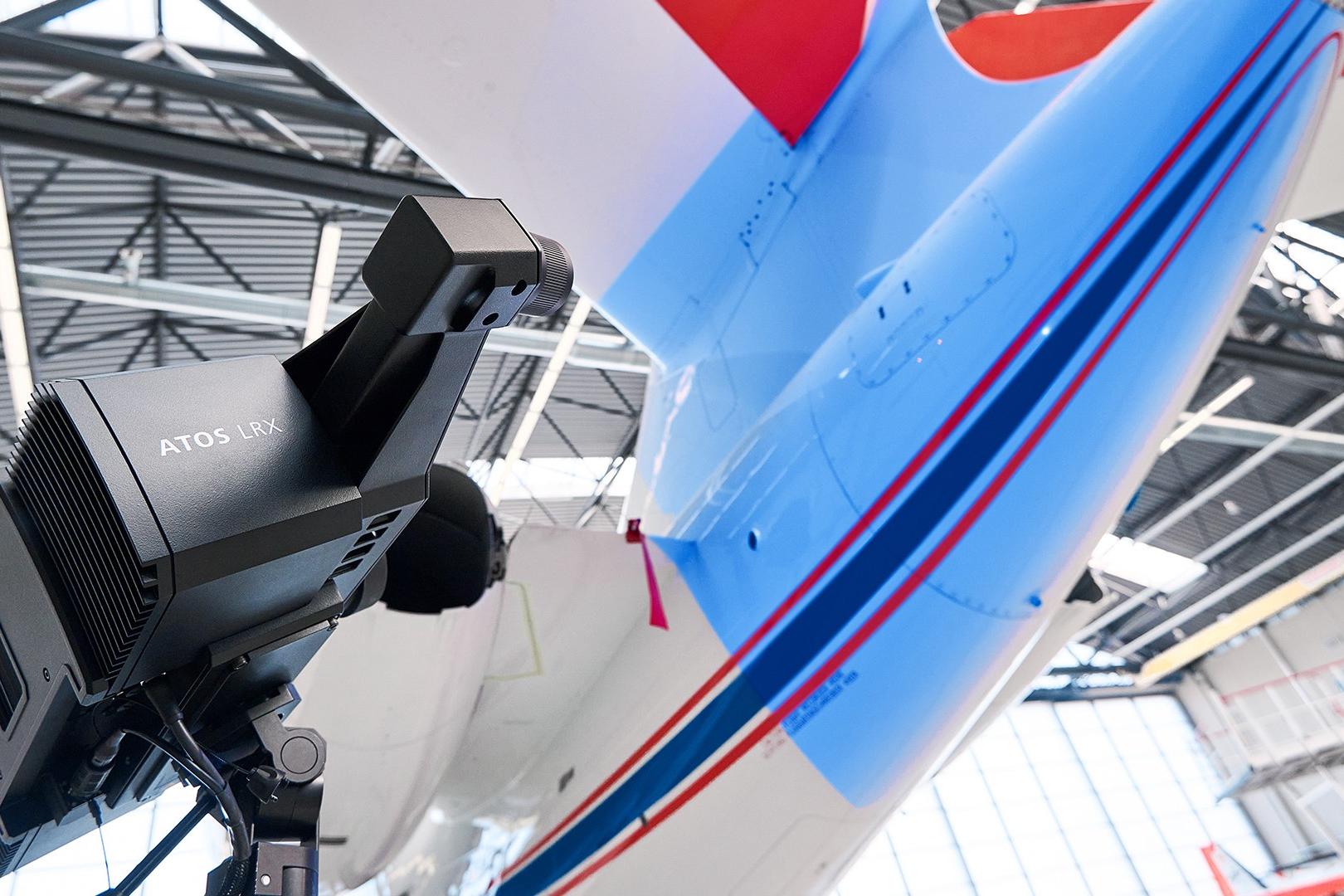

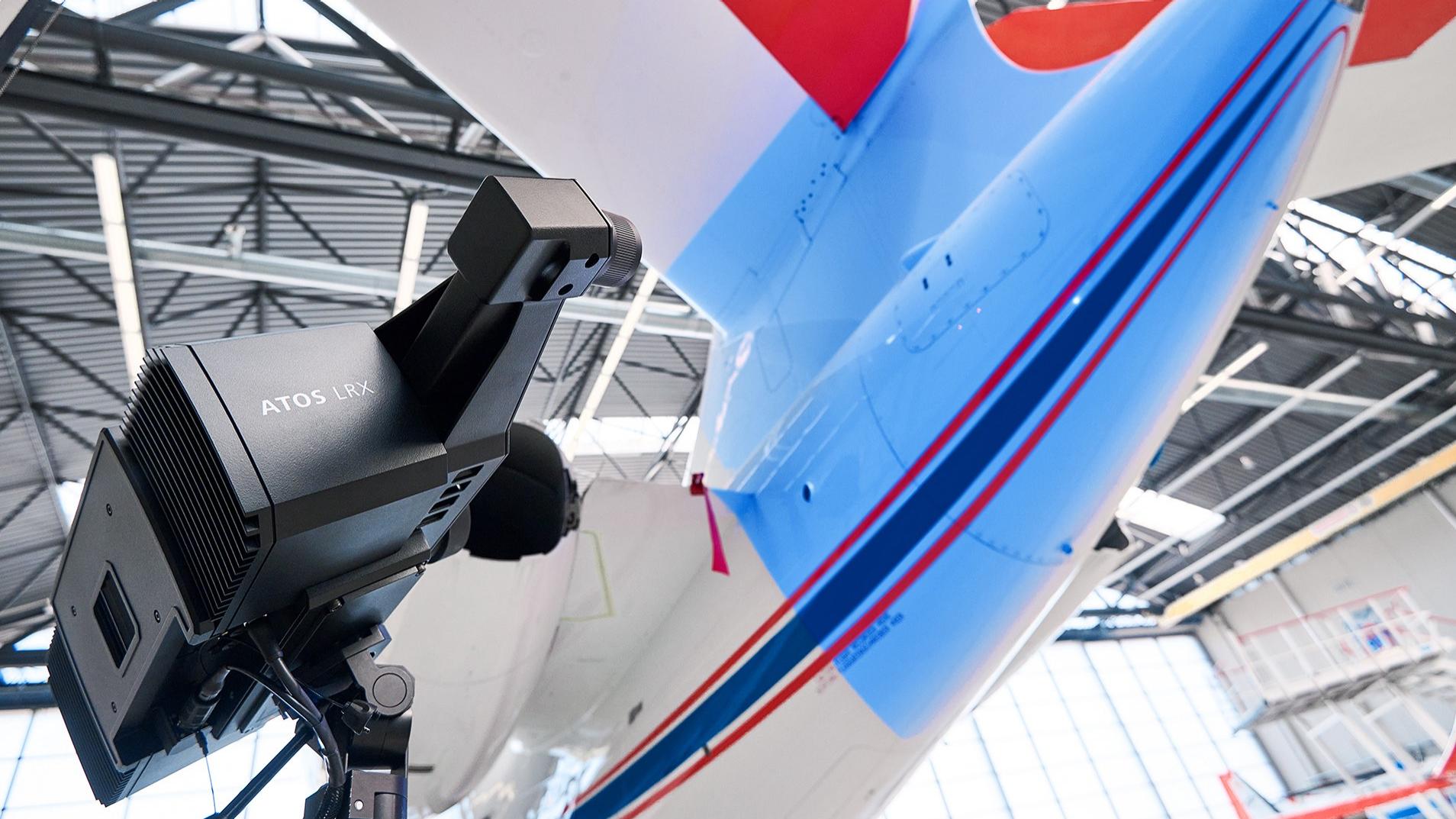

Letecký a kosmický průmysl

In aerospace, ZEISS ATOS LRX inspects structural components such as the fuselage, ribs, tails, and wings. The sensor is also used for digitizing the outer skin of the fuselage, for example to check rivets and flushness between panels. The measuring results also speed up maintenance and repair, as they show surface defects.

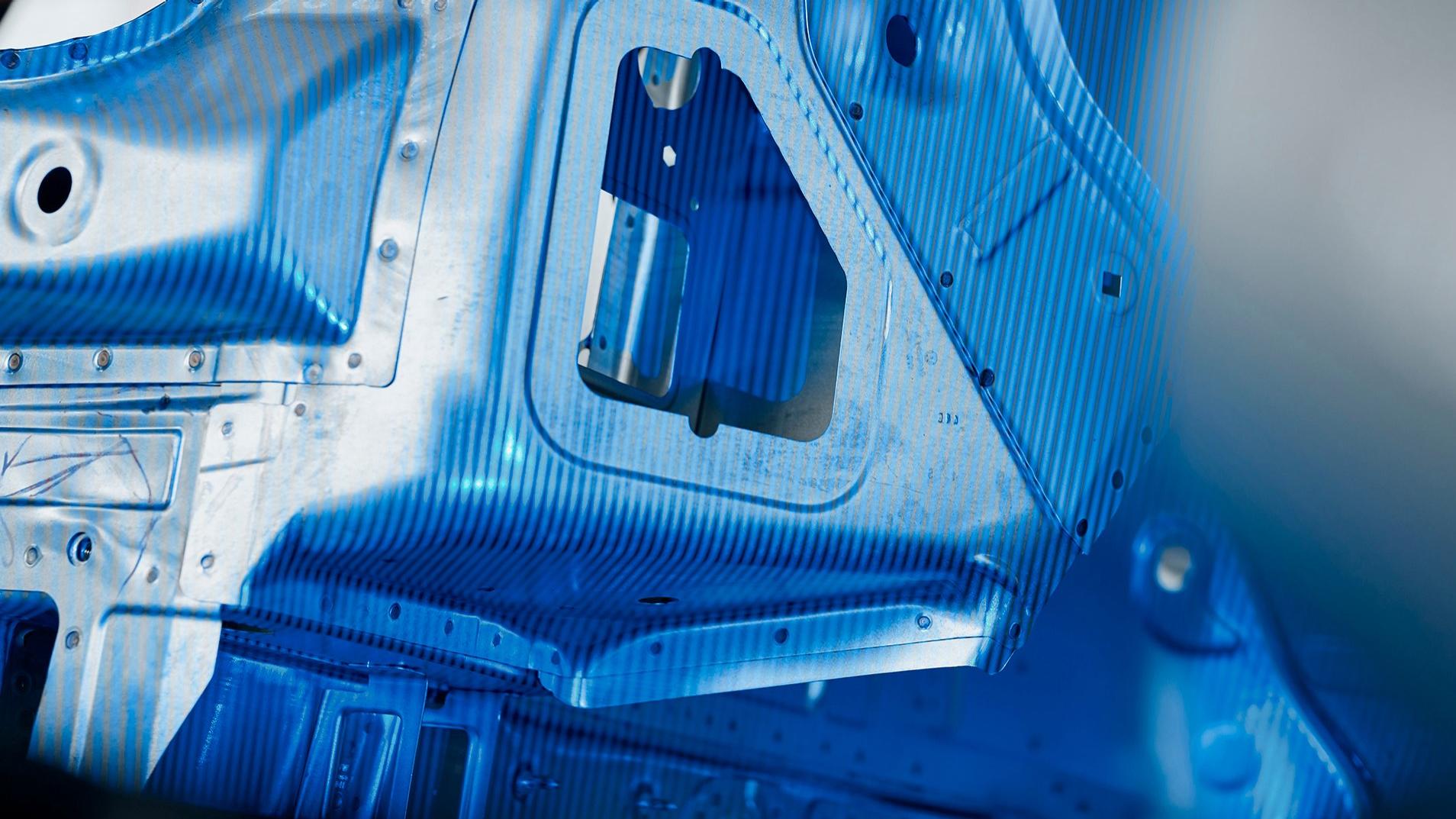

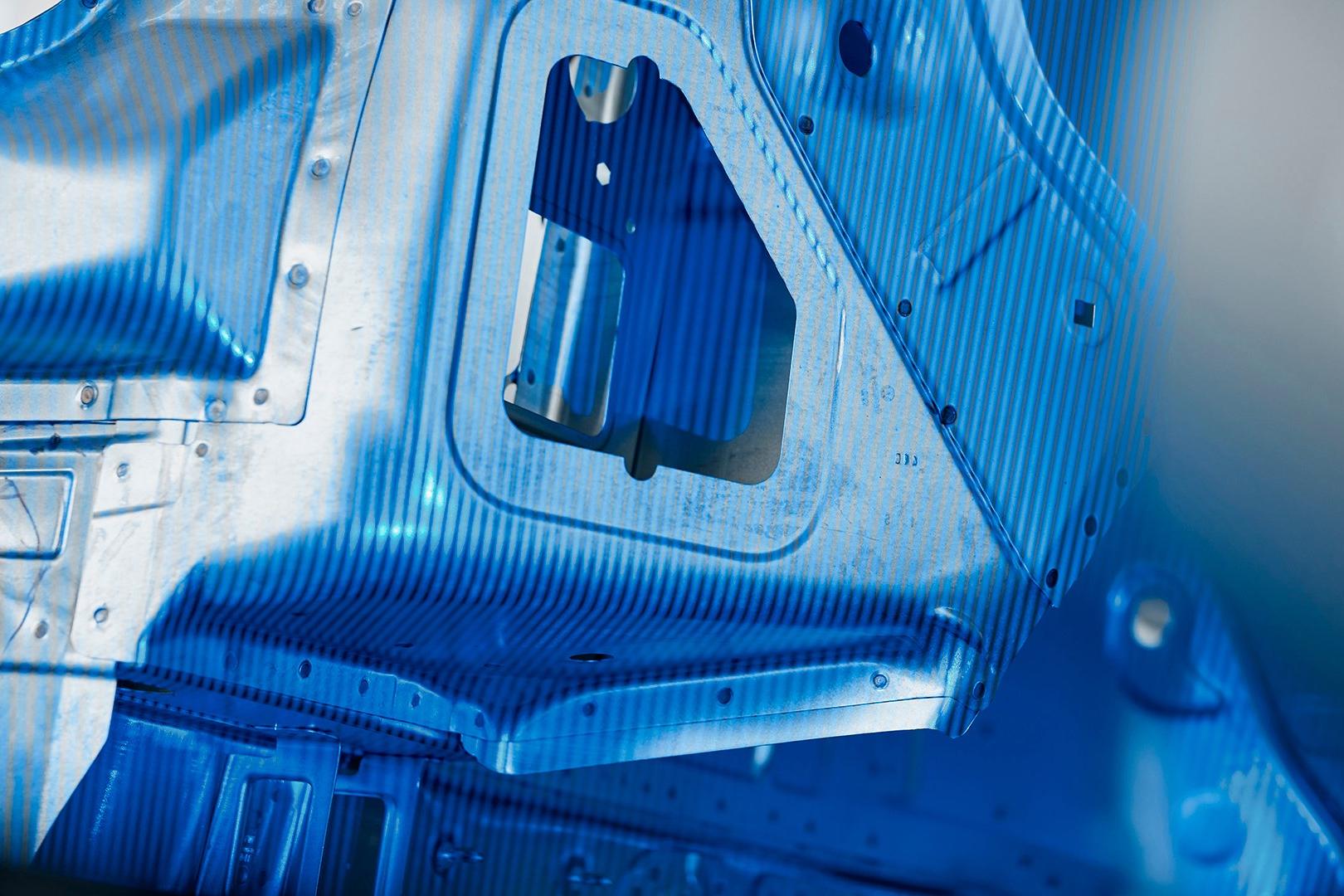

Automobilový průmysl

ZEISS ATOS LRX is used for digitizing surfaces like clay models in automotive design. Due to the large measuring area, the sensor provides a fast nominal-actual comparison after applying the clay to the model. In crash tests, ZEISS ATOS LRX allows for fast 3D scanning of crash vehicles.

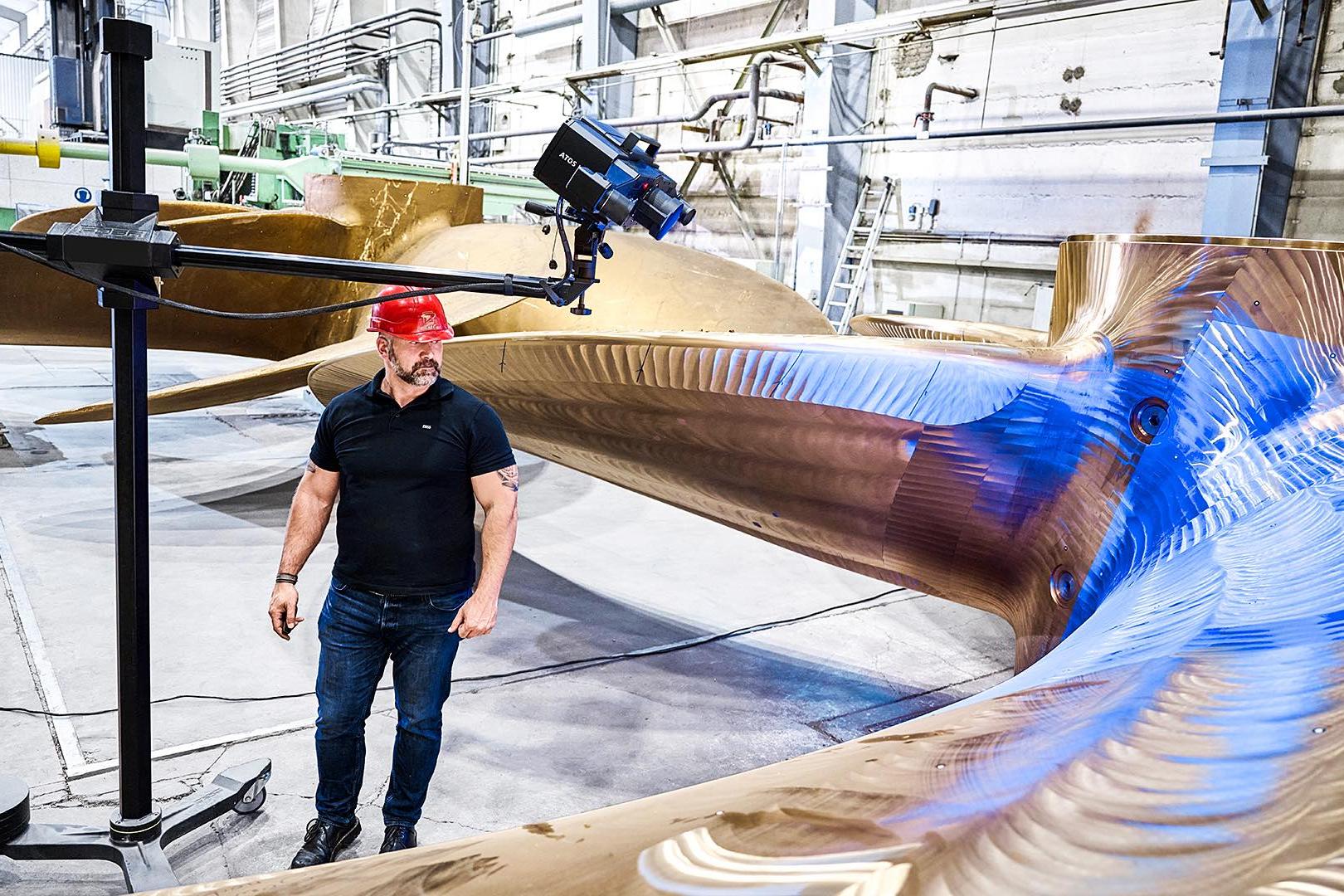

Stavba lodí

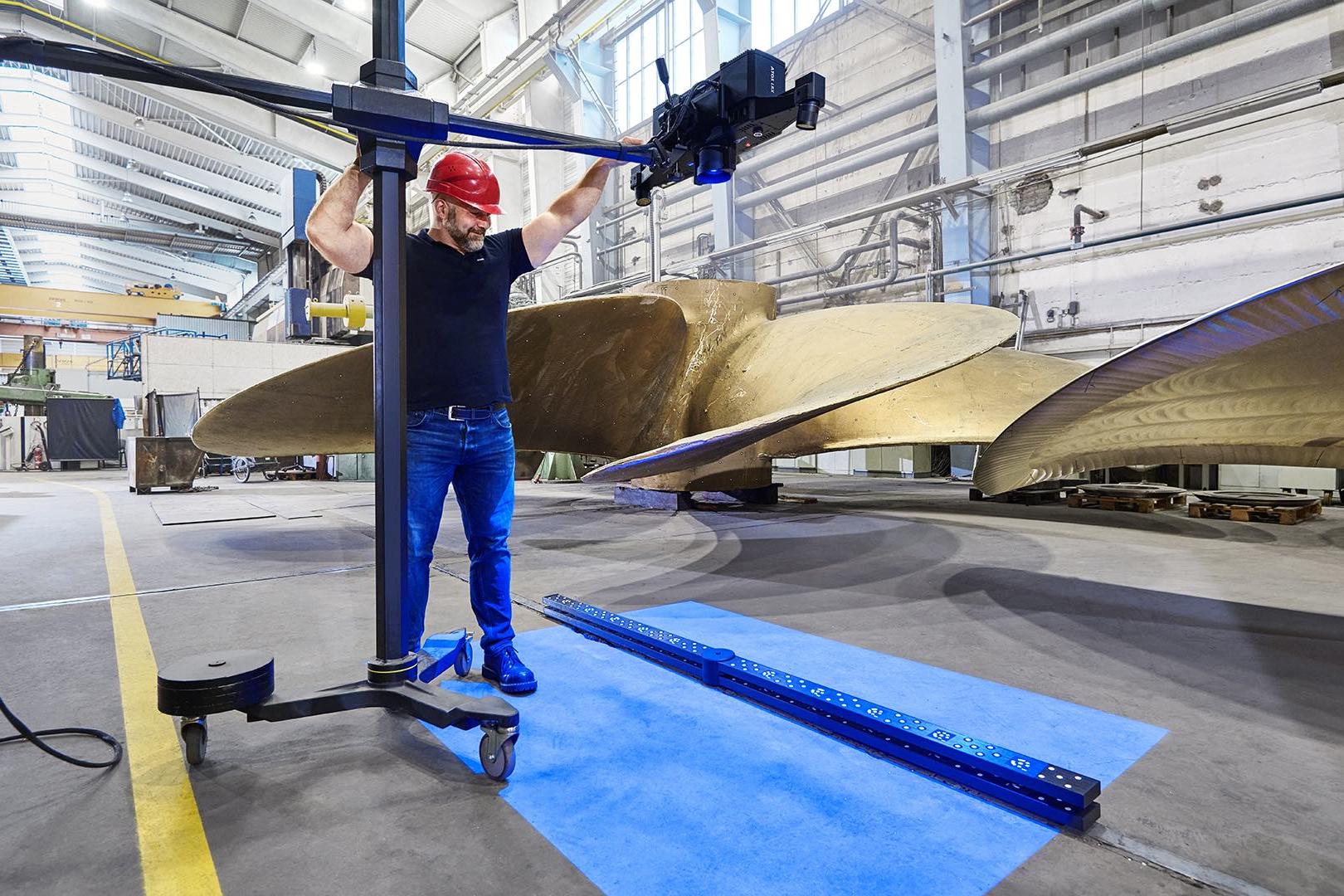

The 3D scanner digitizes the entire surface of marine propellers and provides important information for maintenance and repair, such as damage to the ship's hull.

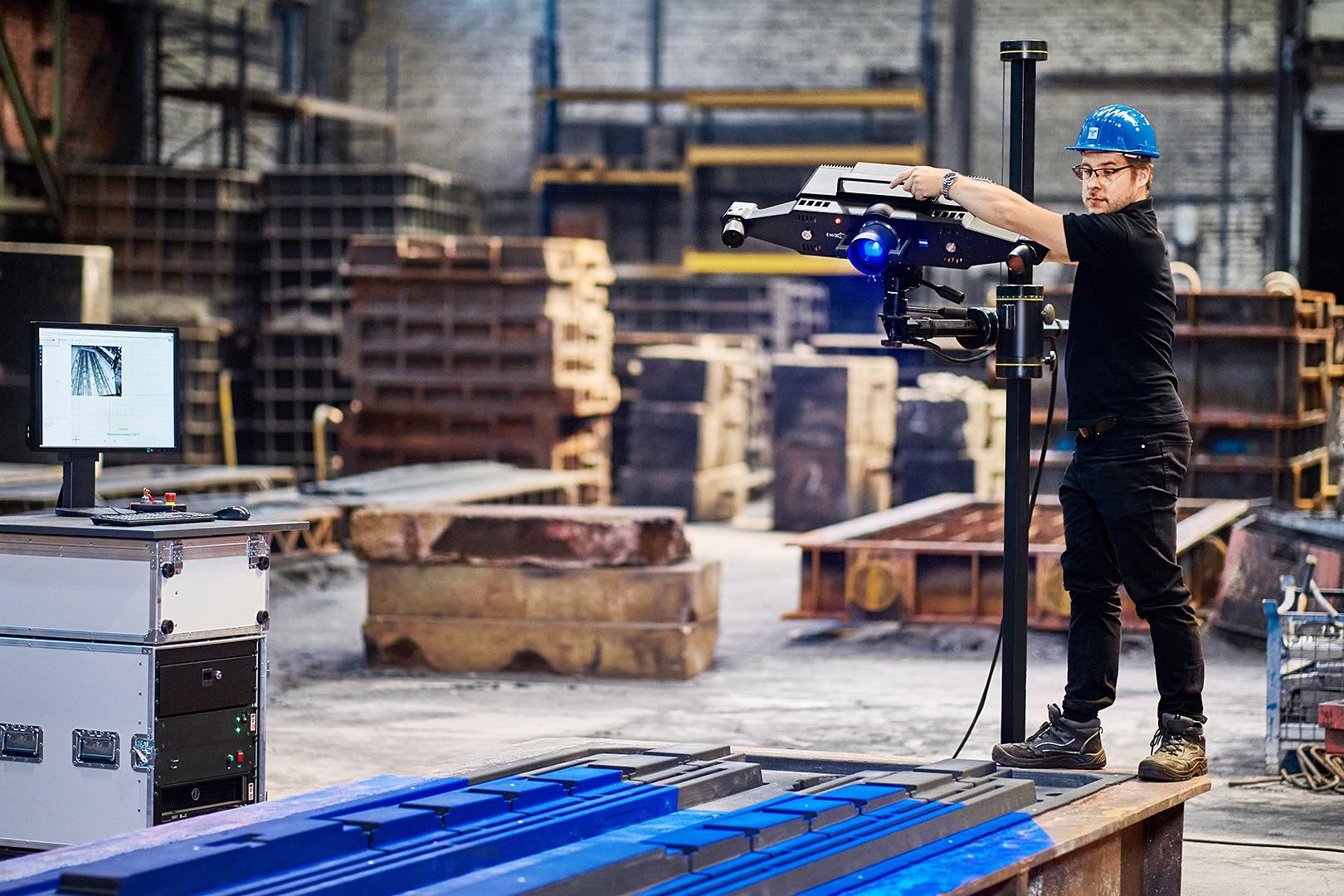

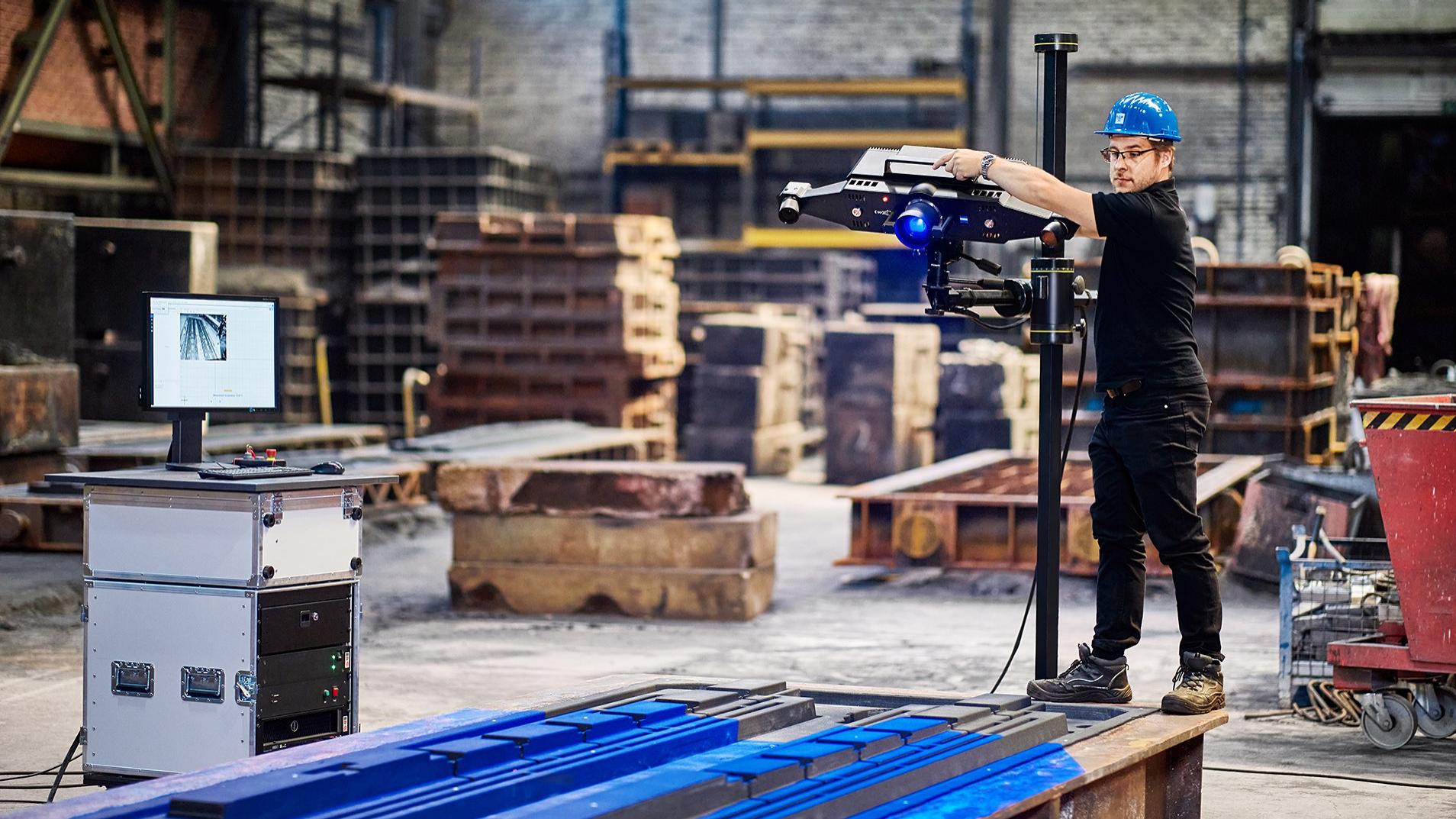

Výroba nástrojů a strojírenství

ZEISS ATOS LRX optimizes the design of parts and tools. With the sensor, models, mold halves, and cast blanks, such as for forming tools, can be digitized in high resolution. In mechanical engineering, the 3D scanner speeds up the quality control of large, welded assemblies.

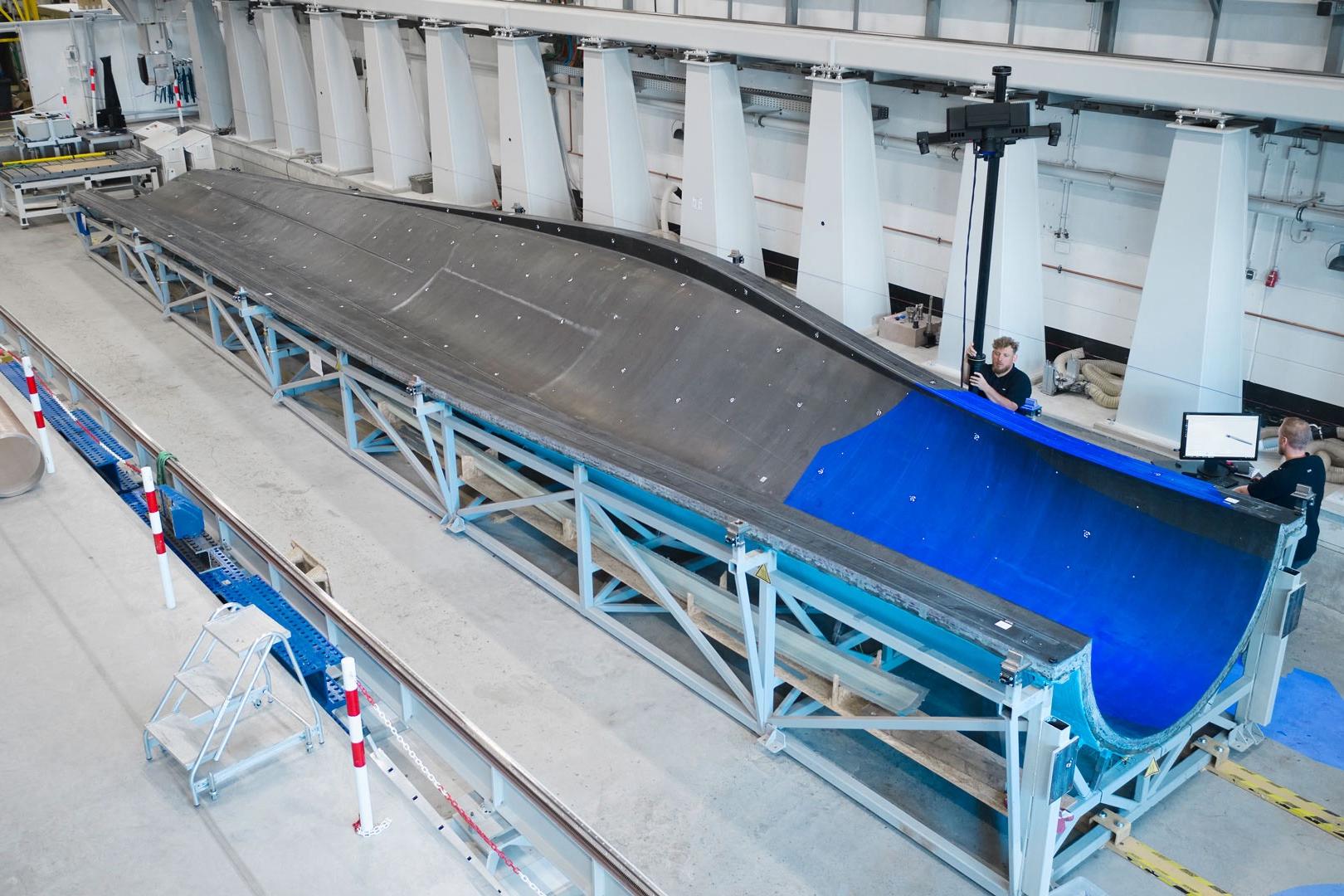

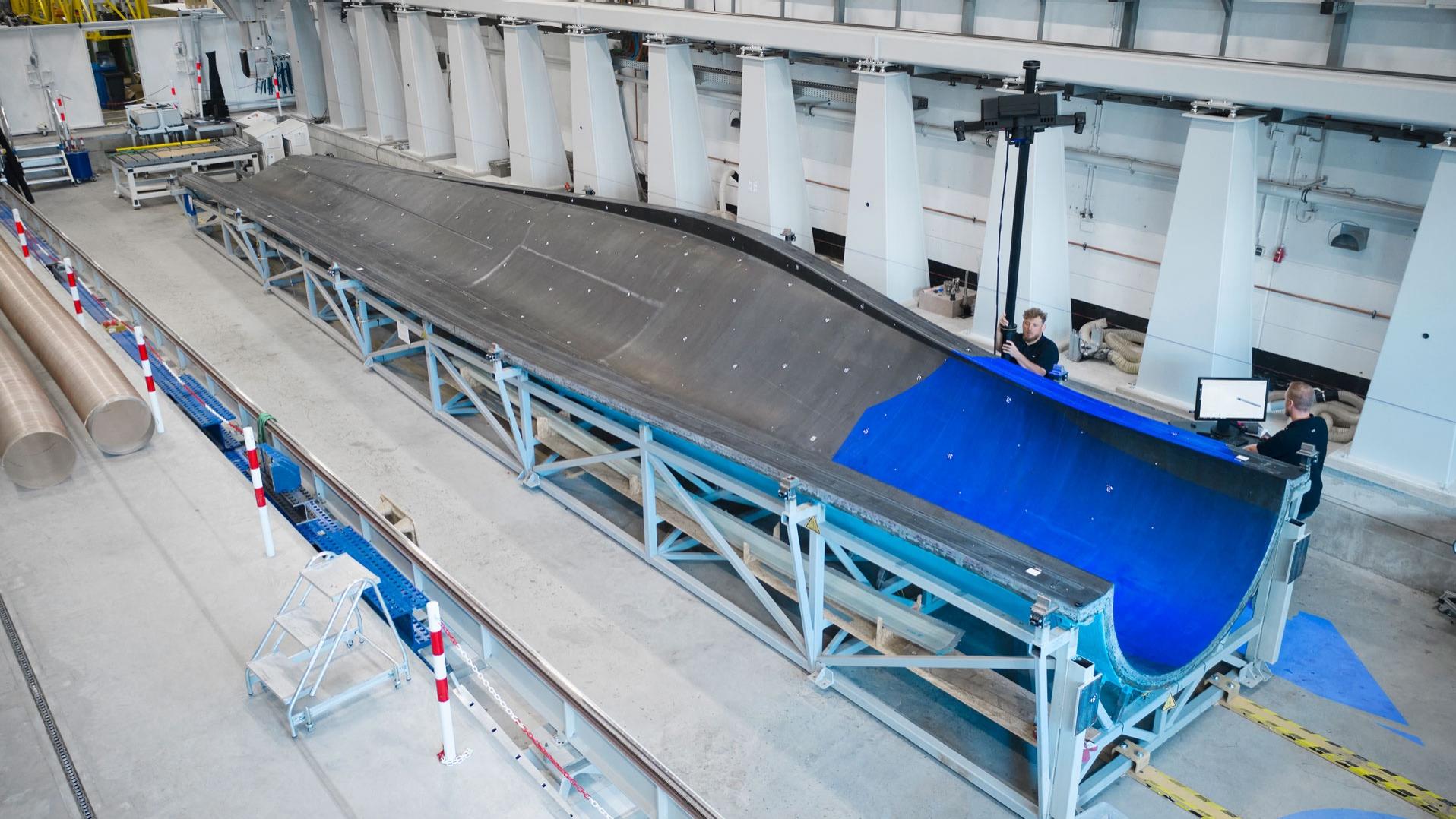

Větrná energie

In the design and production of wind turbines, ZEISS ATOS LRX captures rotor blades and molds as well as wind turbine housings.

Exkluzivní informace od zákazníků: Siempelkamp Gießerei

Together with ZEISS, the German Siempelkamp Gießerei has installed the world's largest non-contact robot measuring cell. The heart of the measuring cell is the 3D scanner ZEISS ATOS LRX, which has been specially developed for large measuring fields and robust environments. Thanks to its powerful laser light source, it delivers full-field data in a very short time. The software automatically visualizes full-field deviations between actual 3D coordinates and the CAD data. Based on this information, the foundry can identify, analyze, and remedy quality deviations as quickly as possible.

Přečtěte si příběh o úspěchu
