Optické 3D snímání

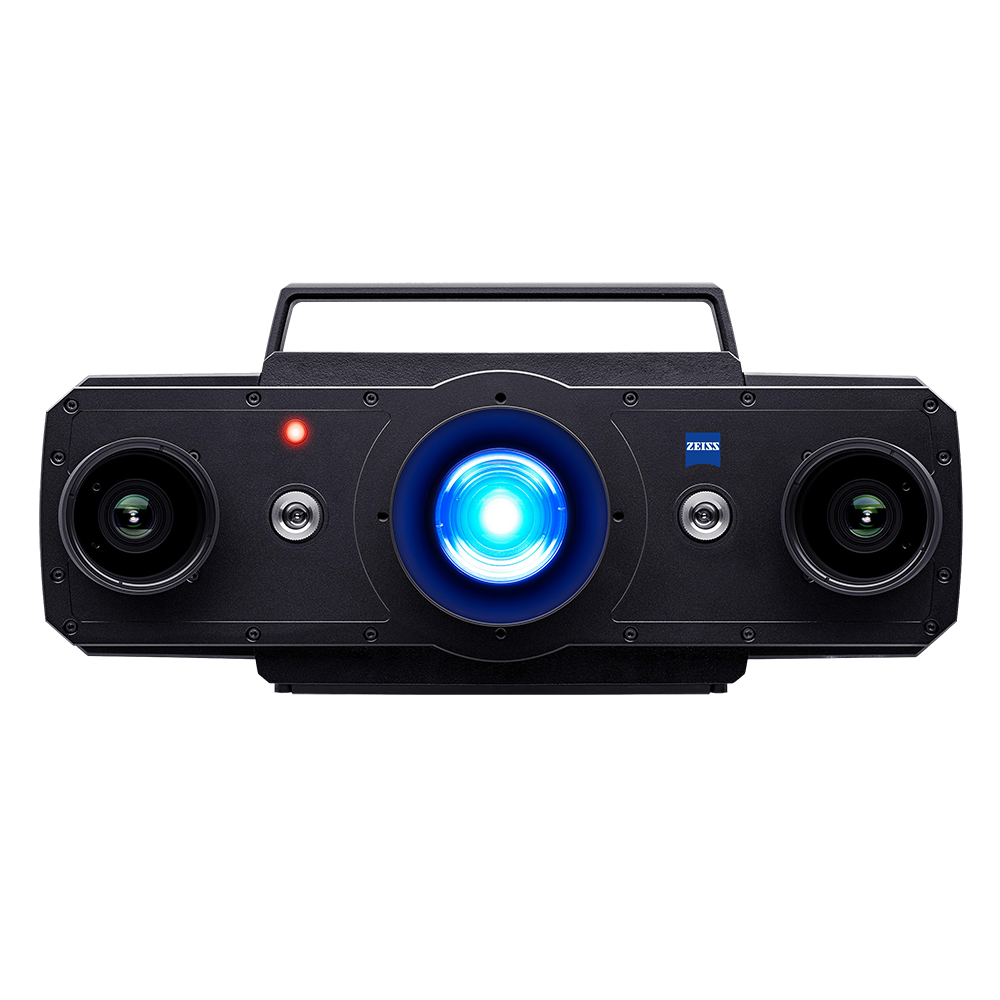

ATOS 5X

Pro kontrolu karoserie

ATOS 5X offers advanced 3D scanning technology for the inspection of car bodies. The powerful light source and high-speed technology enable fast and precise measurements of complete car bodies.

Extrémně jasný laserový zdroj světla
Robustní konstrukce senzoru
Vysoká kvalita dat

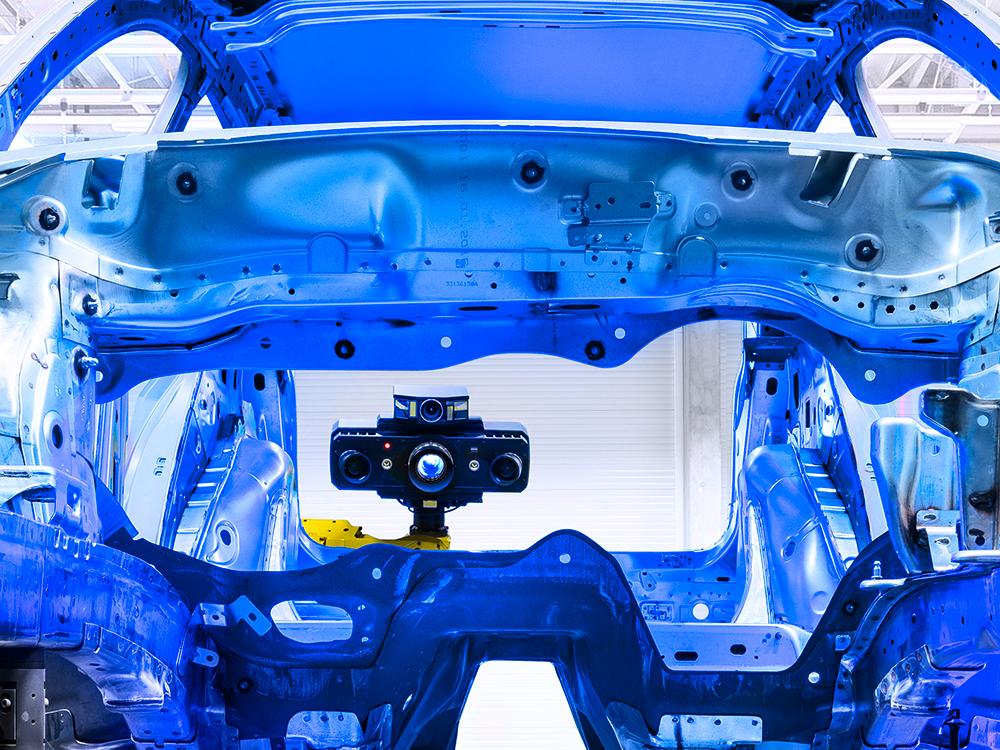

The automated 3D scanner ATOS 5X

Automatické skenování velkých měřicích ploch

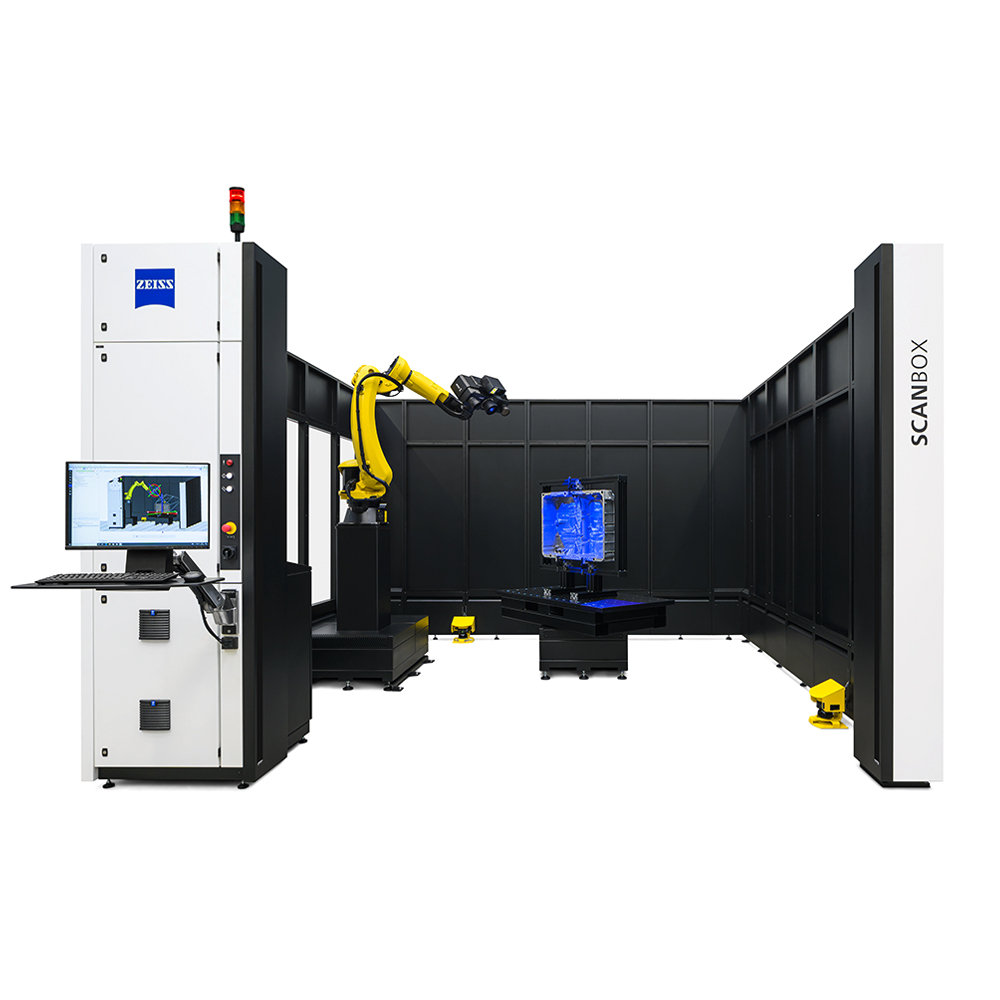

With its powerful light source, ATOS 5X enables the use of large measuring volumes for maximum speed. Combined with the ATOS ScanBox series, ATOS 5X is a high-end scanning system for toolmaking, press and body shops.

Vysokorychlostní technologie

ATOS 5X uses the integrated Laser Light Compressor to generate ultra-bright light. This enables measuring areas of up to 1000 mm with very short exposure times. As a result, the ATOS 5X achieves acquisition times of 0.2 seconds.

Extremely bright laser light source

Insensitive to ambient light
Krátké expoziční časy

Even for dark and shiny surfaces
High detail resolution

Low noise level and precise coverage of complex geometries
Robustní konstrukce senzoru

High accuracy in rough environments
Interference-free data transfer

Intelligent sensor communication using fiber optic cables
Spolehlivost procesu

In industrial applications

Fast inspection with ZEISS data quality

Zrychlete váš proces

The automated measurement of a complete car body both outside and inside typically takes 30 minutes with ATOS 5X – including the precise coverage of complex geometries. The system enables the highest possible throughput, with the main application areas in master jig and cubing, inspection of complete vehicles and quality control in the body shop.
Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Get the highest data quality

ATOS 5X delivers full-field data for comprehensive process and quality control of hang-on parts, side panels and complete car bodies. The data quality generated by the sensor is particularly evident in the detail sharpness of the 3D models, allowing an advanced inspection of character lines, radii, trimmed edges and hole patterns.


      Vlastnosti

    Prior to the actual physical assembly, the measured parts can be virtually aligned. Information on gap and flush or functional dimensions can be evaluated at an early stage. Measuring results deriving from different departments or even from suppliers can be evaluated centrally. This way, a car body can be analyzed irrespectively of Meisterbock or cubing.

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Virtual assembly of a car body.

Účinný nástroj pro analýzu

ZEISS INSPECT nabízí vše z jednoho zdroje

Skenování, kontrola a reporting: Software vás provede celým pracovním postupem. Prozkoumejte porovnání nominálních a naměřených hodnot a tolerance GD&T. Díky přehledným výsledkům můžete přímo provádět potřebné korekce. Software ZEISS INSPECT vám umožní kompletně vyhodnocovat, získávat komplexní reporty a integrovat výsledky měření do stávajících procesů.

Více informací

Technická specifikace

Produktová řada ATOS 5

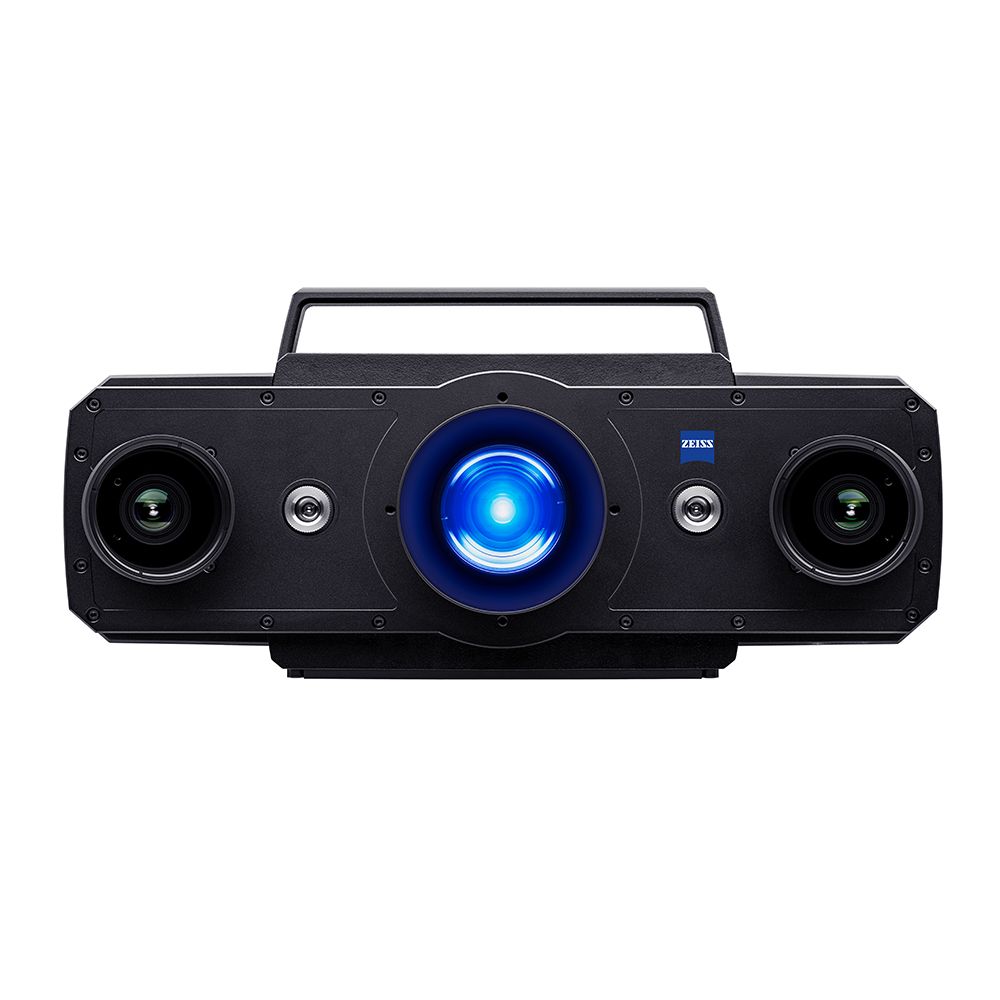

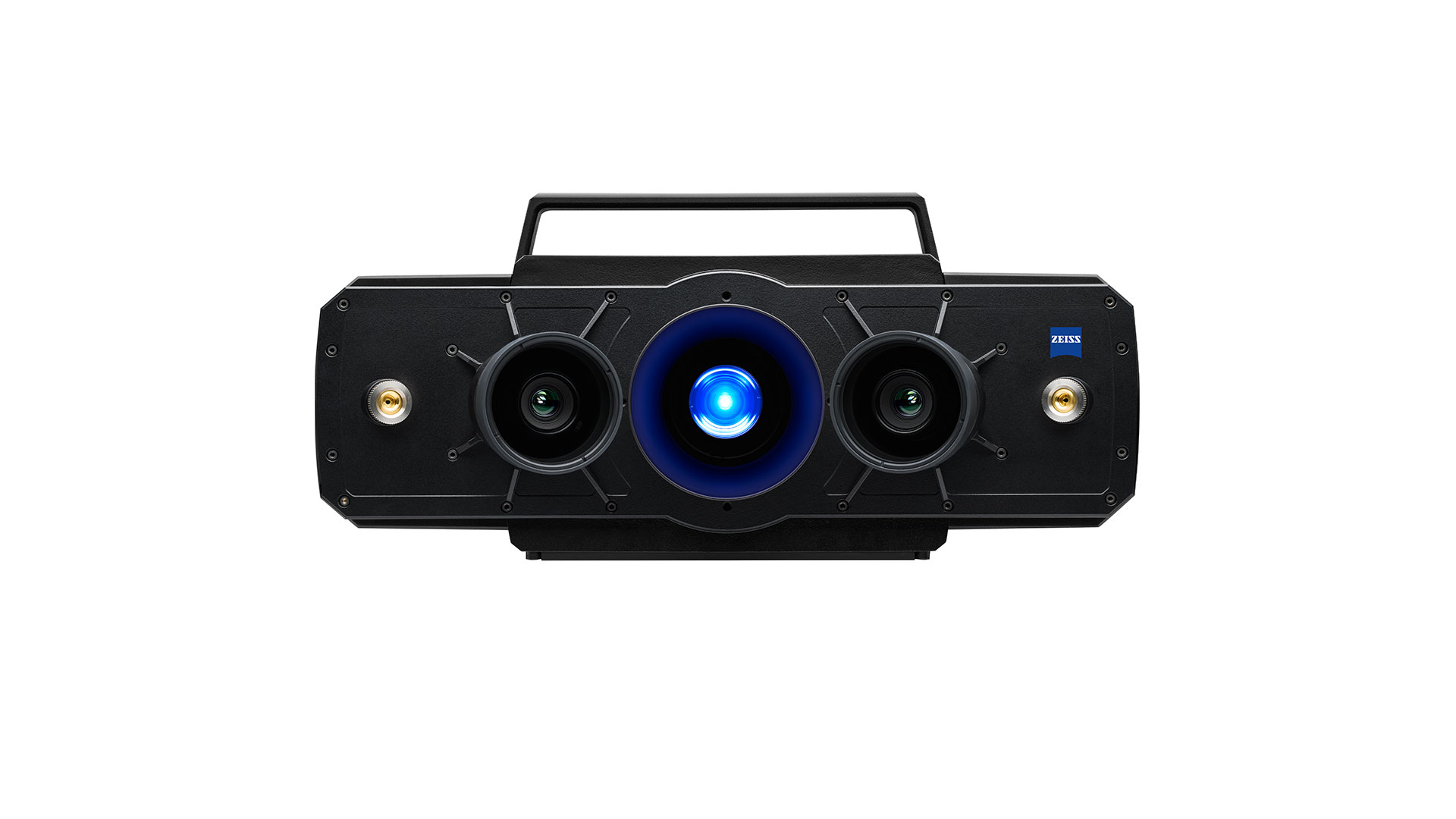

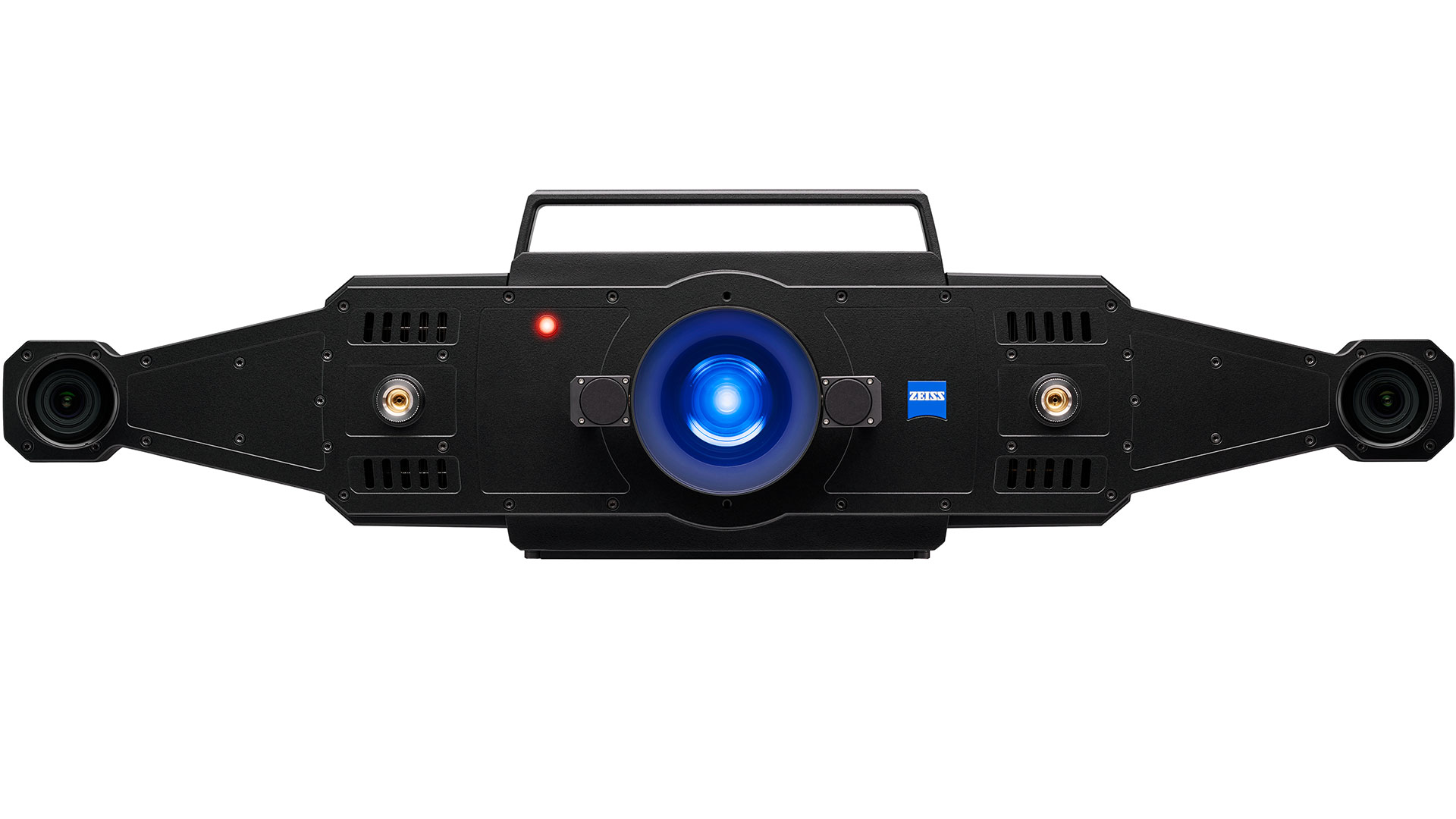

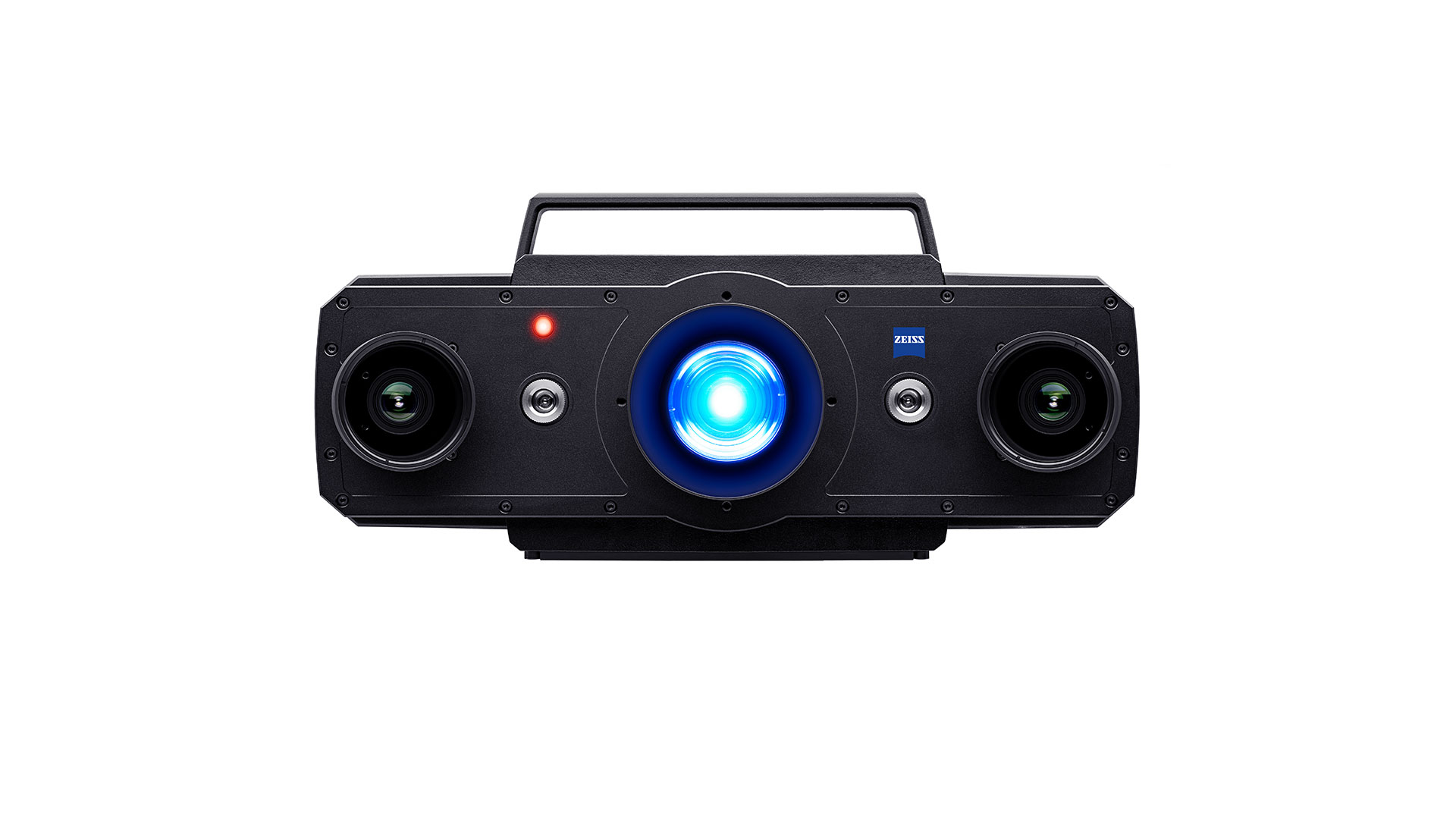

	ATOS 5	ATOS 5X	ATOS 5 pro Airfoil	ZEISS ATOS LRX
Systém pro:	Vysokorychlostní 3D skenování	Automated scanning for large volumes	Precise scanning of smallest details	3D scanning for very large volumes
Zdroj světla	LED	LASER	LED	LASER
Measuring points per scan	8 or 2 million	12 million	12 million	12 million
Pracovní vzdálenost	880 mm	880 mm	530 mm	1810 mm
	Více informací		Více informací	Více informací
