OPTICKÉ 3D SNÍMÁNÍ

ATOS Q

Optimální senzor pro zajištění kvality

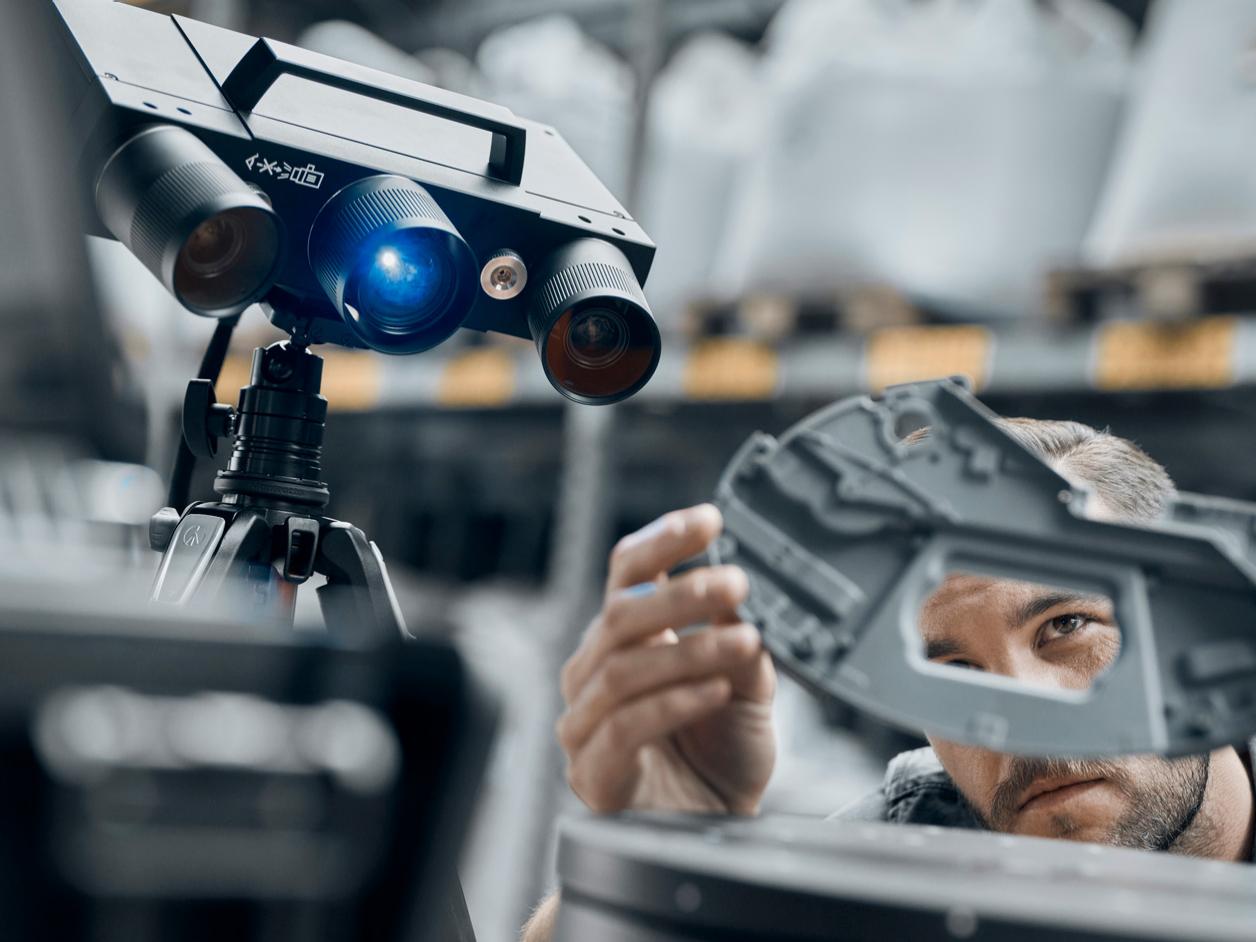

ATOS Q is an industrial 3D scanner that can be used in a variety of applications due to its wide range of measuring areas. In addition to incorporating many of the features of our high-end automated systems, ATOS Q's lightweight design makes it easy to transport from one location to another, providing users with added convenience and flexibility.

  • Kompaktní
  • Mobilní
  • Flexibilní
Obsah stránky
Kontakt

The new ATOS compact class

ATOS Q is reliable and versatile and therefore perfectly suited for complex measurement and inspection tasks. The compact system meets high metrological demands.

  • Blokovaný obsah třetí strany

    Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Reliable – a real ATOS sensor

In almost all industries, ATOS sensors have established themselves as optical 3D measuring systems. Their success is based on precise optoelectronics, robust sensor design and powerful software. ATOS Q takes this success story further: The sensor perfects the triad of design, technology and performance. The result: a versatile and compact system with real ATOS DNA.

  • ATOS design

    ATOS Q is specifically developed for industry use and delivers fully traceable measurement results—even under harsh conditions. The optical and electronic systems of the robust, optical 3D sensor are dustproof and splashproof, making all ATOS Q sensors ideally suited for the move from the measuring room to the shop floor. Users will appreciate the ATOS Q sensor because of its simple and convenient operation.

  • ATOS technology

    ATOS Q captures quality information quickly and with a high degree of detail, providing a reliable basis to easily interpret this information. Its Triple Scan Principle offers advantages for measuring reflective surfaces and objects with indentations. Ekvalizér modrého světla zvyšuje jas světelného zdroje a přenáší rovnoměrné světlo bez skvrn do projekční jednotky.

  • ATOS performance

    Thanks to the Blue Light Equalizer and fast data processing, ATOS Q impresses with an outstanding performance. Ekvalizér modrého světla umožňuje vysokorychlostní projekci strukturovaného světla a je tak výkonný, že i na problematických površích lze dosáhnout krátkých časů měření. Průmyslové porty s optickými kabely a robustními zásuvnými připojeními zajišťují vysokou rychlost přenosu dat.

Versatile – ATOS Q rises to the challenge

Kompaktní senzor ATOS Q je velice všestranný. It solves complex measurement and inspection tasks in manual, semiautomated or fully automated operation on the ZEISS ScanCobot and in the ATOS ScanBox 4105.

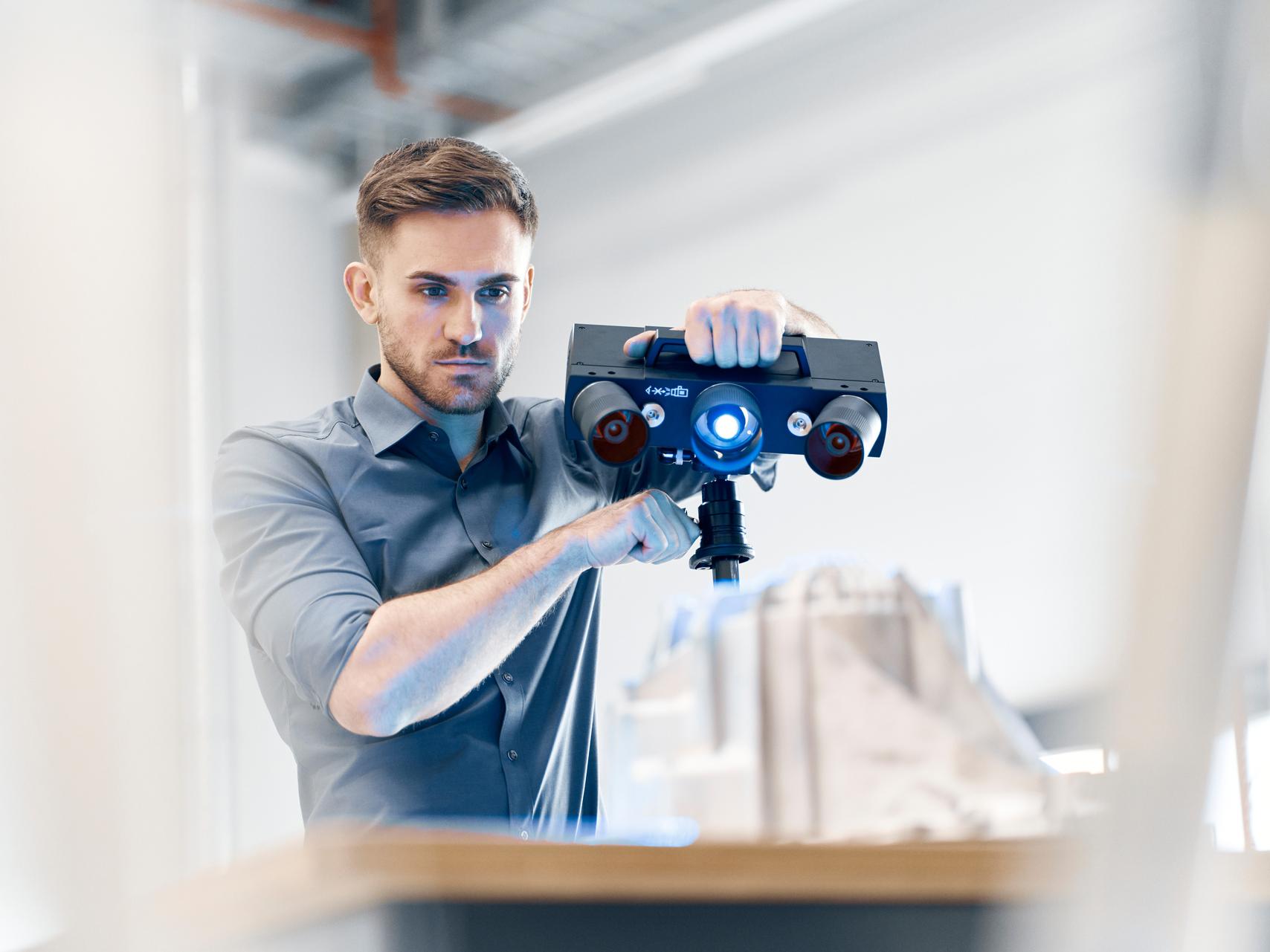

Manuální

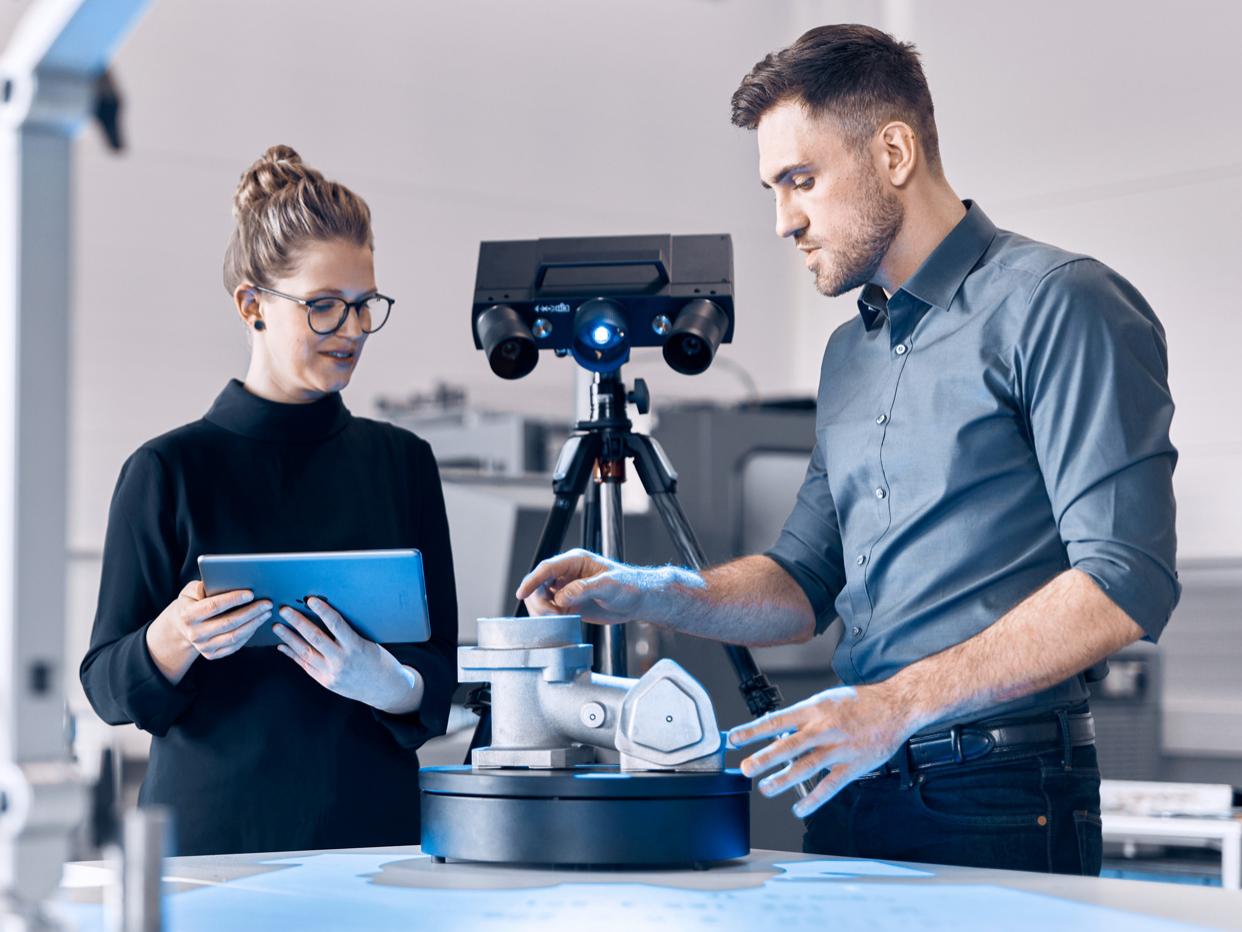

Semiautomated

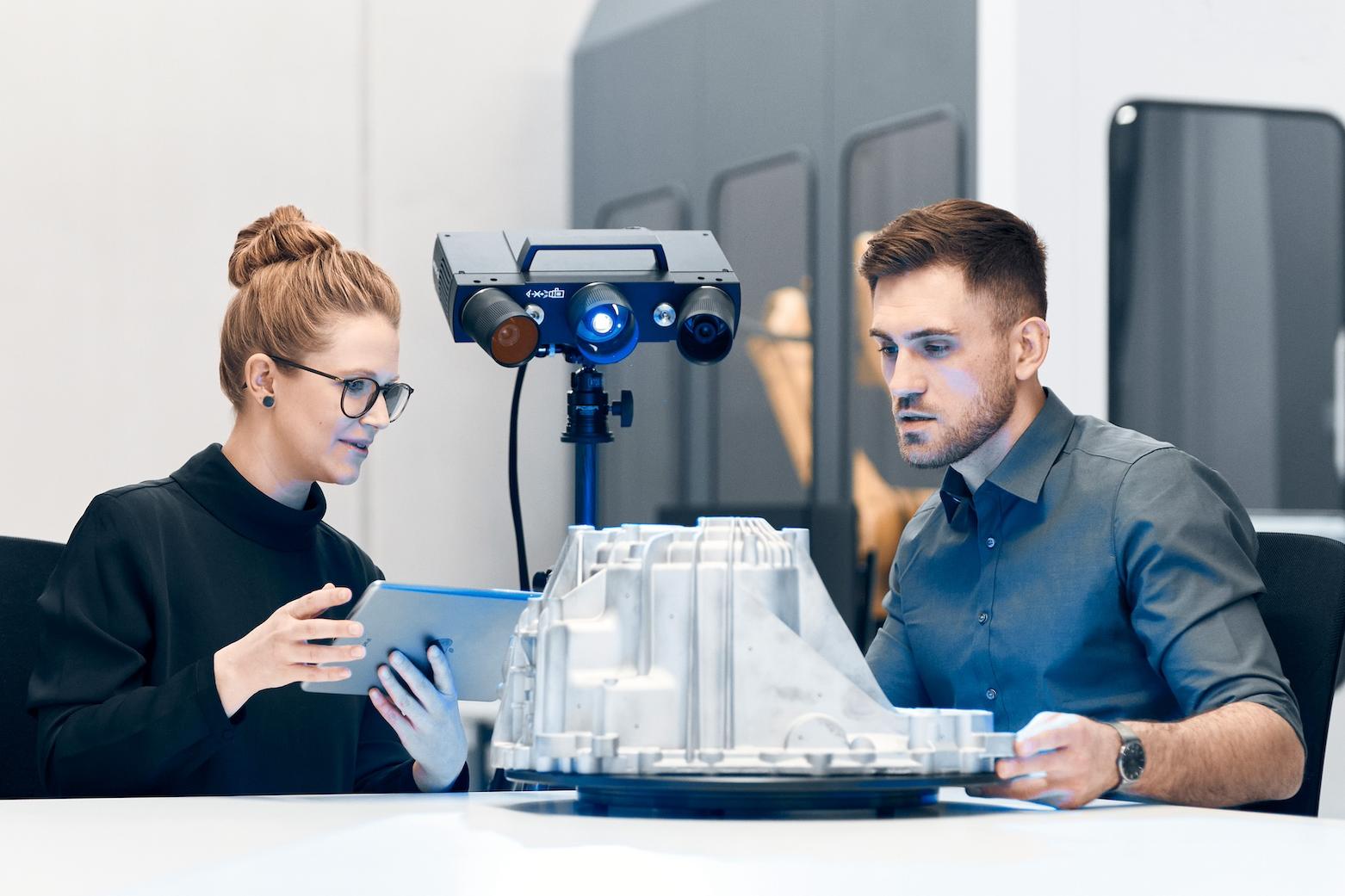

Combined with a tripod or alternatively a desk stand and a rotation table or a Motoriaztion Kit, ATOS Q can be used in semiautomated operation.

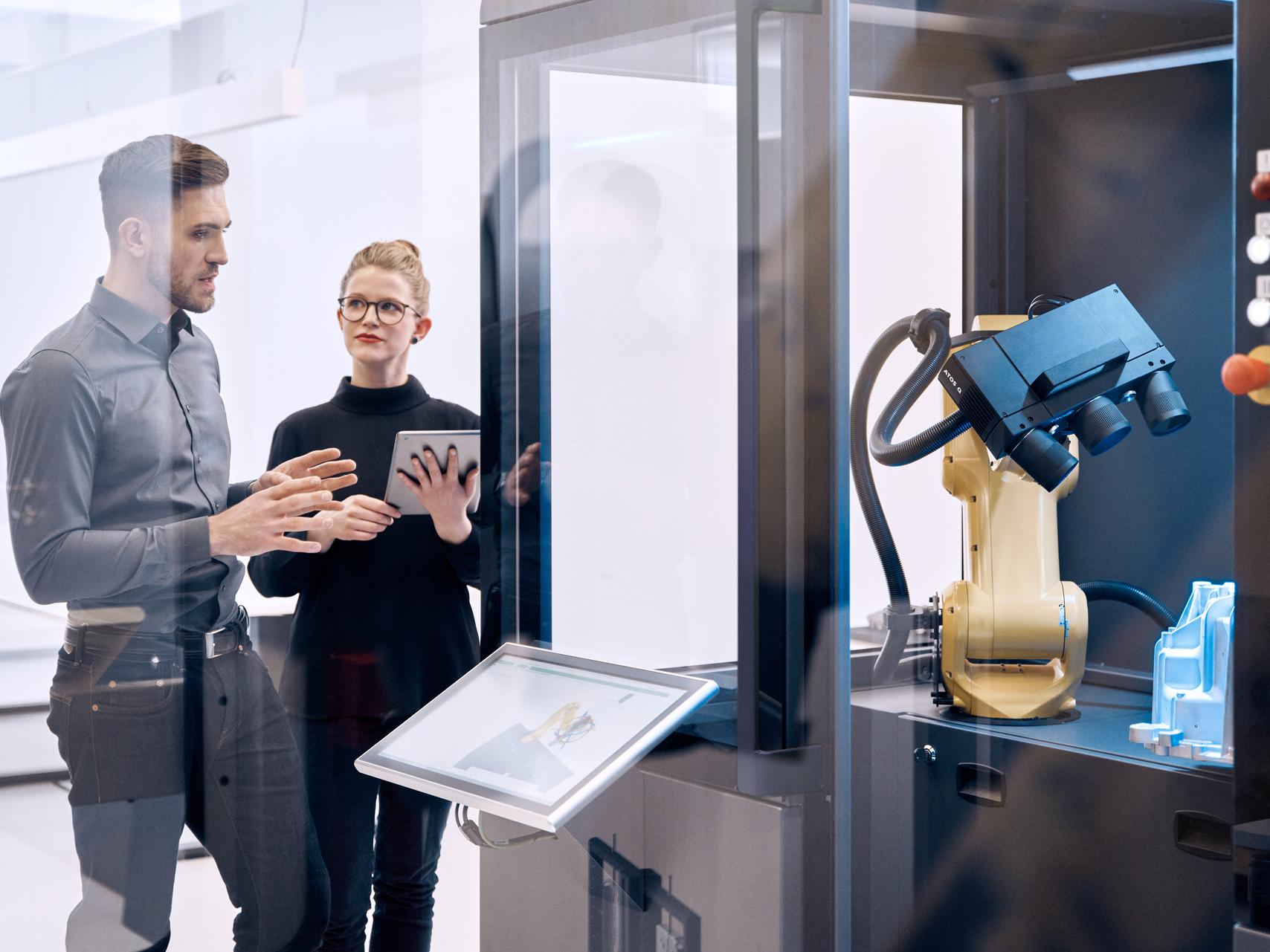

Automated

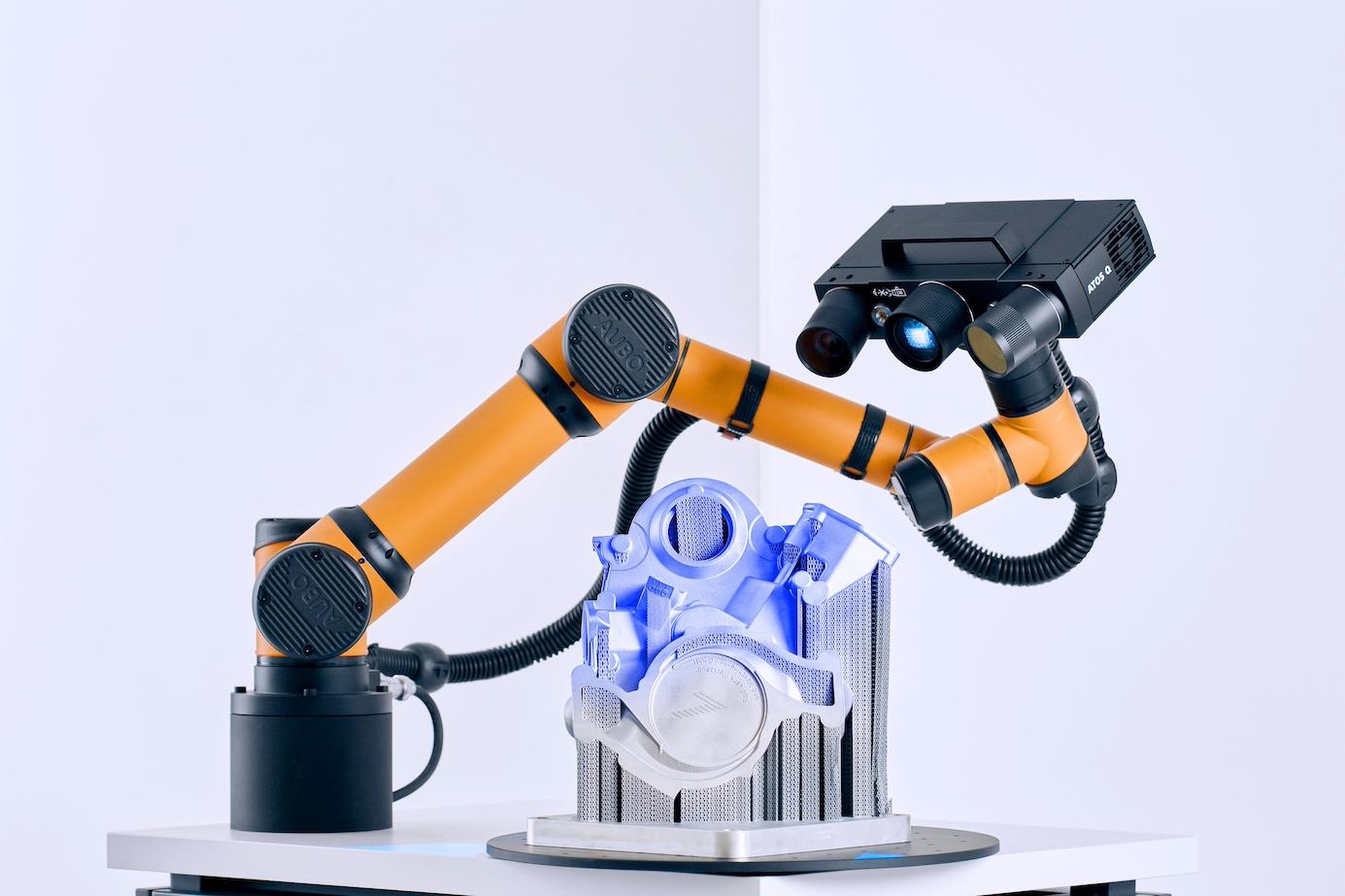

ATOS Q reaches its maximum efficiency on the ZEISS ScanCobot and in the ATOS ScanBox 4105. The systems enable serial quality control with high throughput and high process reliability.

ATOS Q

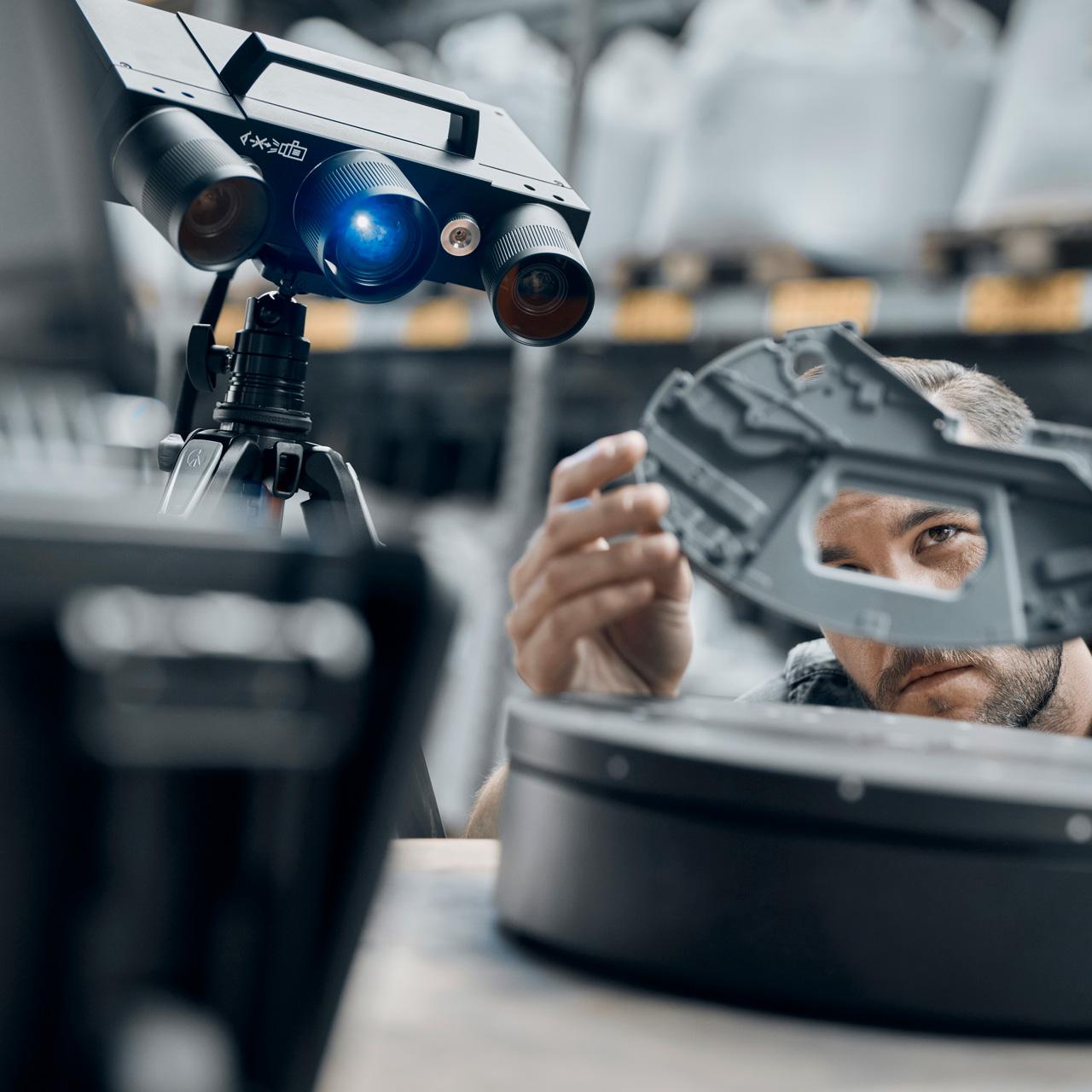

Member of our #HandsOnMetrology 3D scanning network

Learn more about ATOS Q delivering 3D scanning excellence on our #HandsOnMetrology platform.

Objevte

Flexible 3D scanner for different industries

ATOS Q is designed as a flexible 3D scanner for complex measurement and inspection tasks in different industries. Interchangeable lenses ensure high-precision measurements of small to medium-sized parts. Změna z nejmenšího na největší měřicí objem je snadná díky pevné poloze kamery.

Zajištění kvality aditivně vyráběných součástí

Accelerating the product development and launch phase

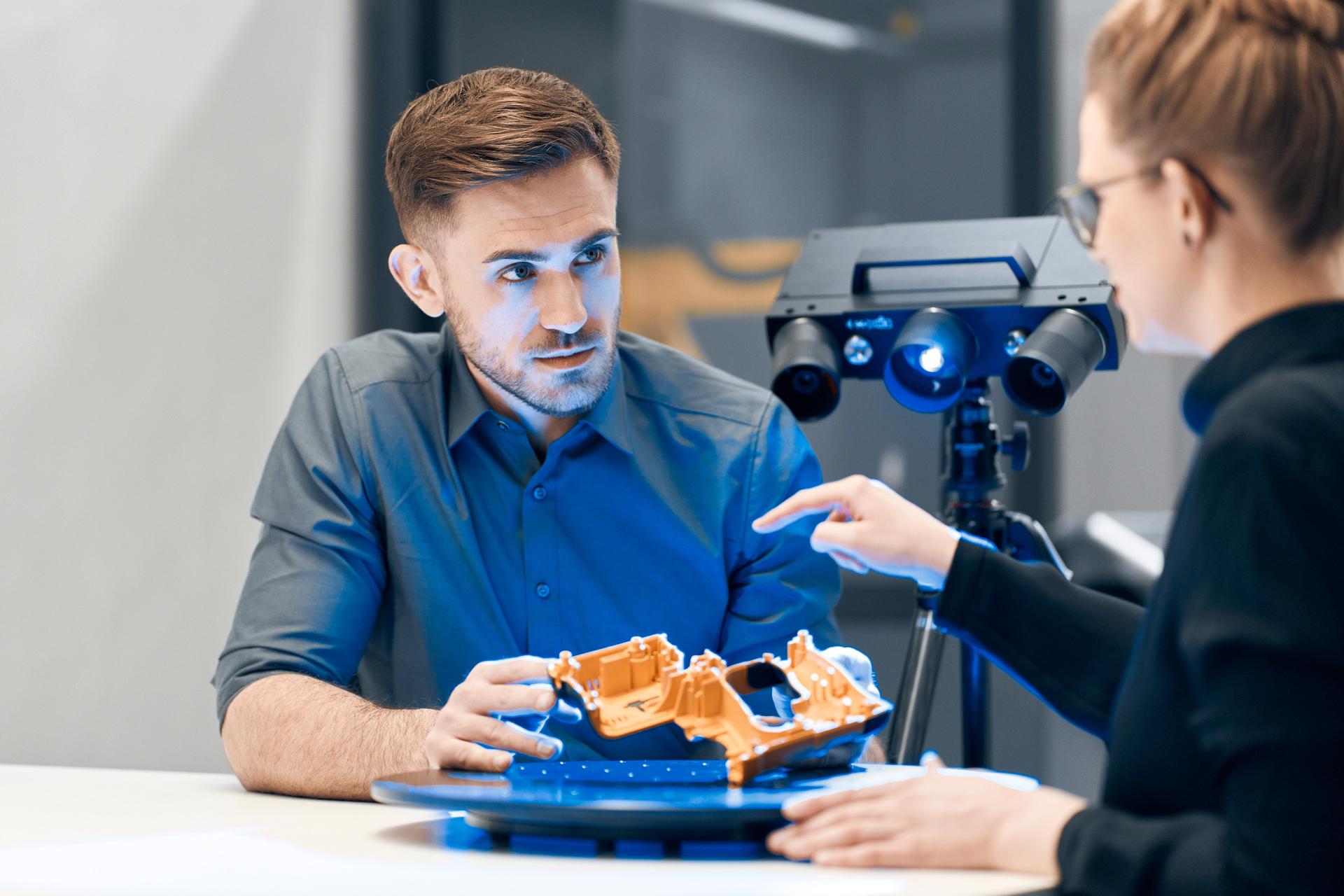

Zajištění kvality plastových dílů

Speeding up all phases in injection molding, blow molding and thermoforming processes

Quality assurance of cast parts

Optimizing sand casting, pressure die casting and investment casting processes

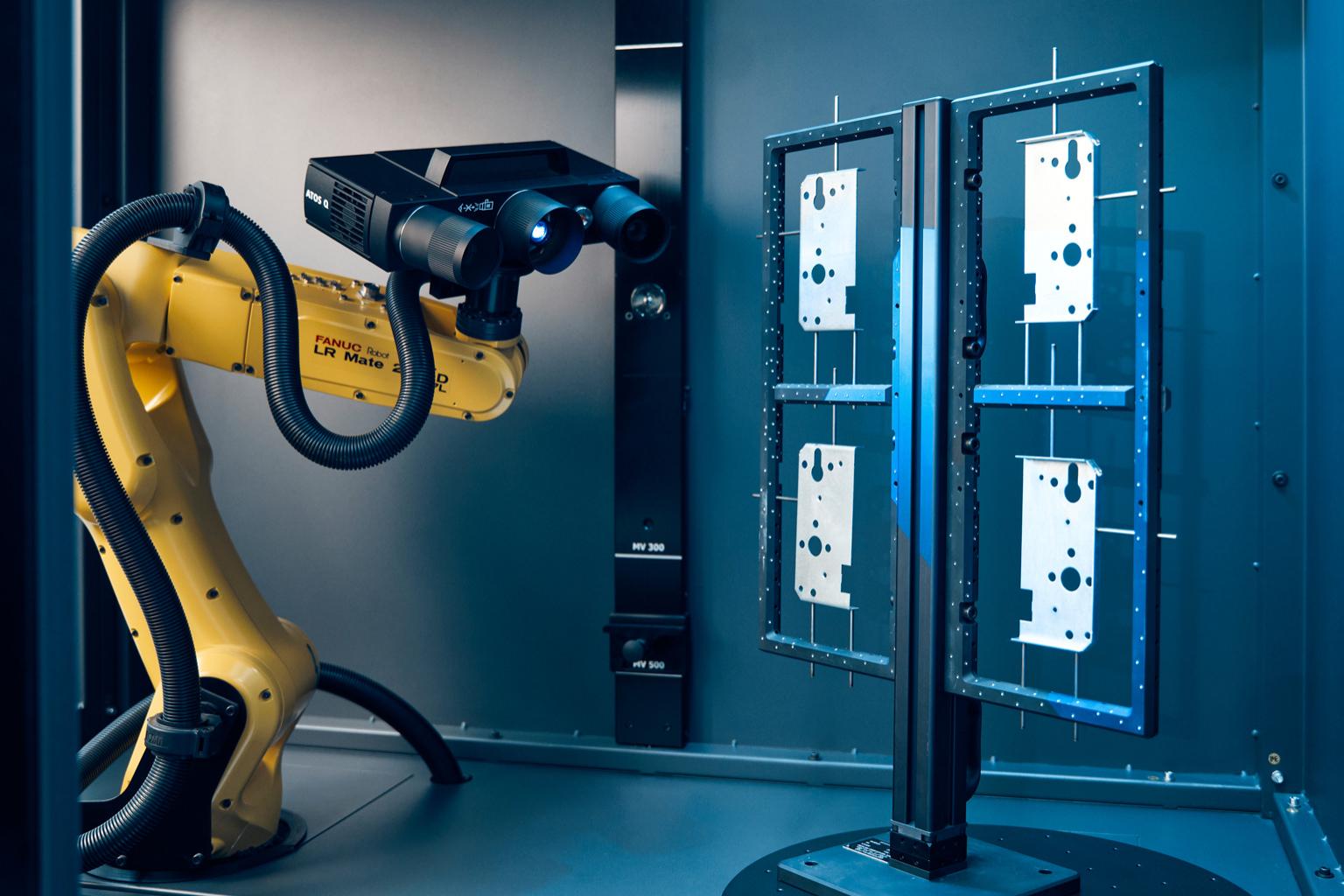

Quality assurance of sheet metal parts

Optimizing metal forming (punching, bending, drawing and pressing) process chains

ZEISS INSPECT
ZEISS INSPECT

Účinný nástroj pro analýzu

ZEISS INSPECT nabízí vše z jednoho zdroje

Skenování, kontrola a reporting: Software vás provede celým pracovním postupem. Prozkoumejte porovnání nominálních a naměřených hodnot a tolerance GD&T. Díky přehledným výsledkům můžete přímo provádět potřebné korekce. Software ZEISS INSPECT vám umožní kompletně vyhodnocovat, získávat komplexní reporty a integrovat výsledky měření do stávajících procesů.

Více informací

Jedna řada, dvě verze

ATOS Q is available in the 12M and 8M versions. Senzory zachytí během skenování až 2 × 12 milionů, resp. 2 × 8 milionů souřadnicových bodů. The precision, the resolution and the measuring area size can be freely defined.
ATOS Q 8M
ATOS Q 12M

Zdroj světla

LED

LED

Points per scan

8 million

12 million

Measuring area [mm²]

100 × 70 – 500 × 370

100 × 70 – 500 × 370

Point distance [mm]

0.04 – 0.15

0.03 – 0.12

Pracovní vzdálenost [mm]

490

490

Hmotnost

cca 4 kg

cca 4 kg

Rozměry

cca 340 mm x 240 mm x 83 mm

cca 340 mm x 240 mm x 83 mm

Délka kabelu

10 m fiber optic cable

10 m fiber optic cable

Operační systém

Windows 10

Windows 10

Měřicí rozsahy

50, 100, 170, 270, 350, 500

50, 100, 170, 270, 350, 500
