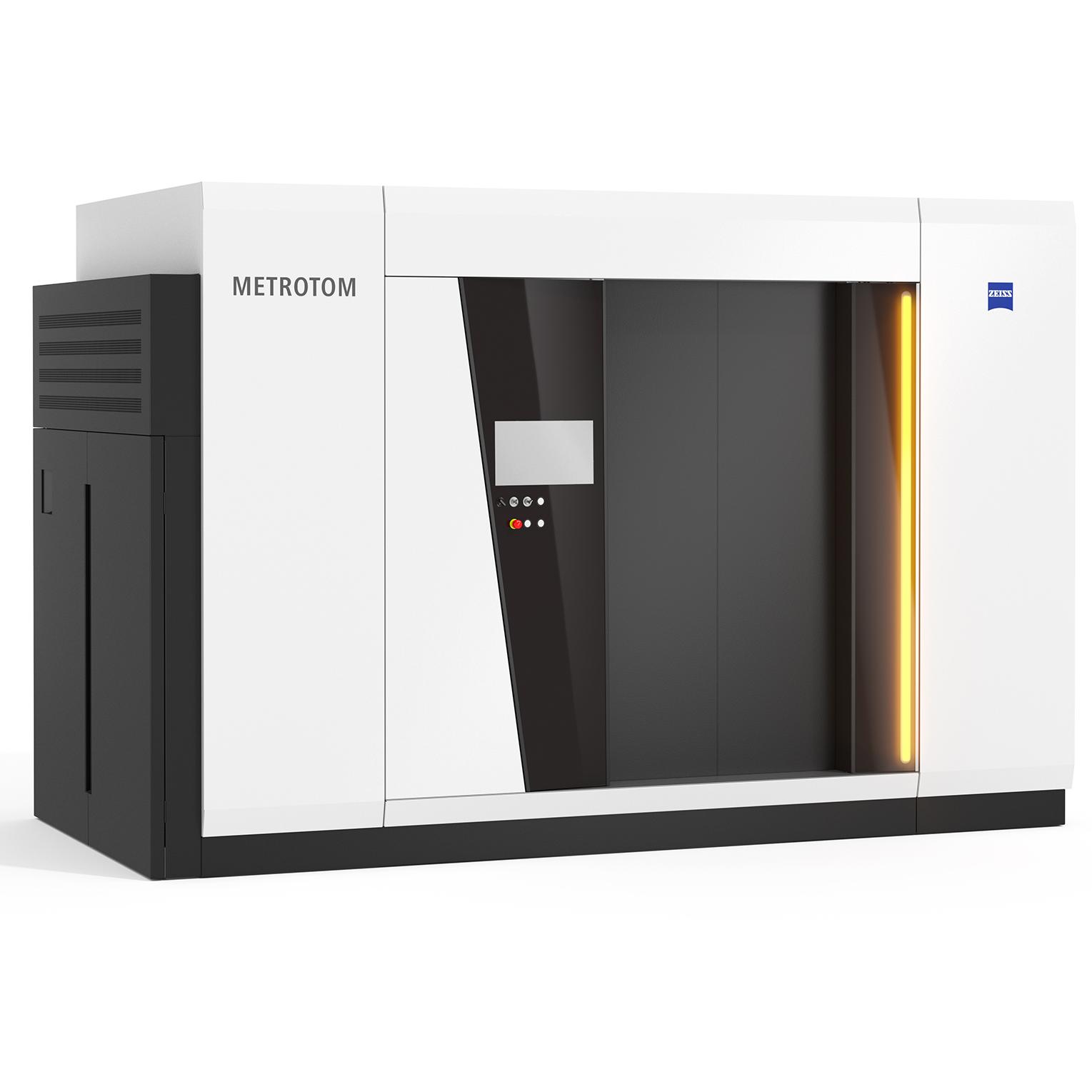

ZEISS METROTOM 1500

Jeden CT systém. Mnoho různých aplikací.

Se zařízením ZEISS METROTOM 1500 získáte pokročilou CT technologii, která vám umožní spolehlivě odhalit a změřit podpovrchové vady. What makes this CT different: It delivers fast and high-resolution images for both small and large parts – and everything in between.

Vysokorychlostní skenování
Detailní kvalita CT obrazu
Přesná metrologie (VDI/VDE 2630 1.3)
Volitelná DAkkS certifikace
Kompaktní půdorys

Výhody

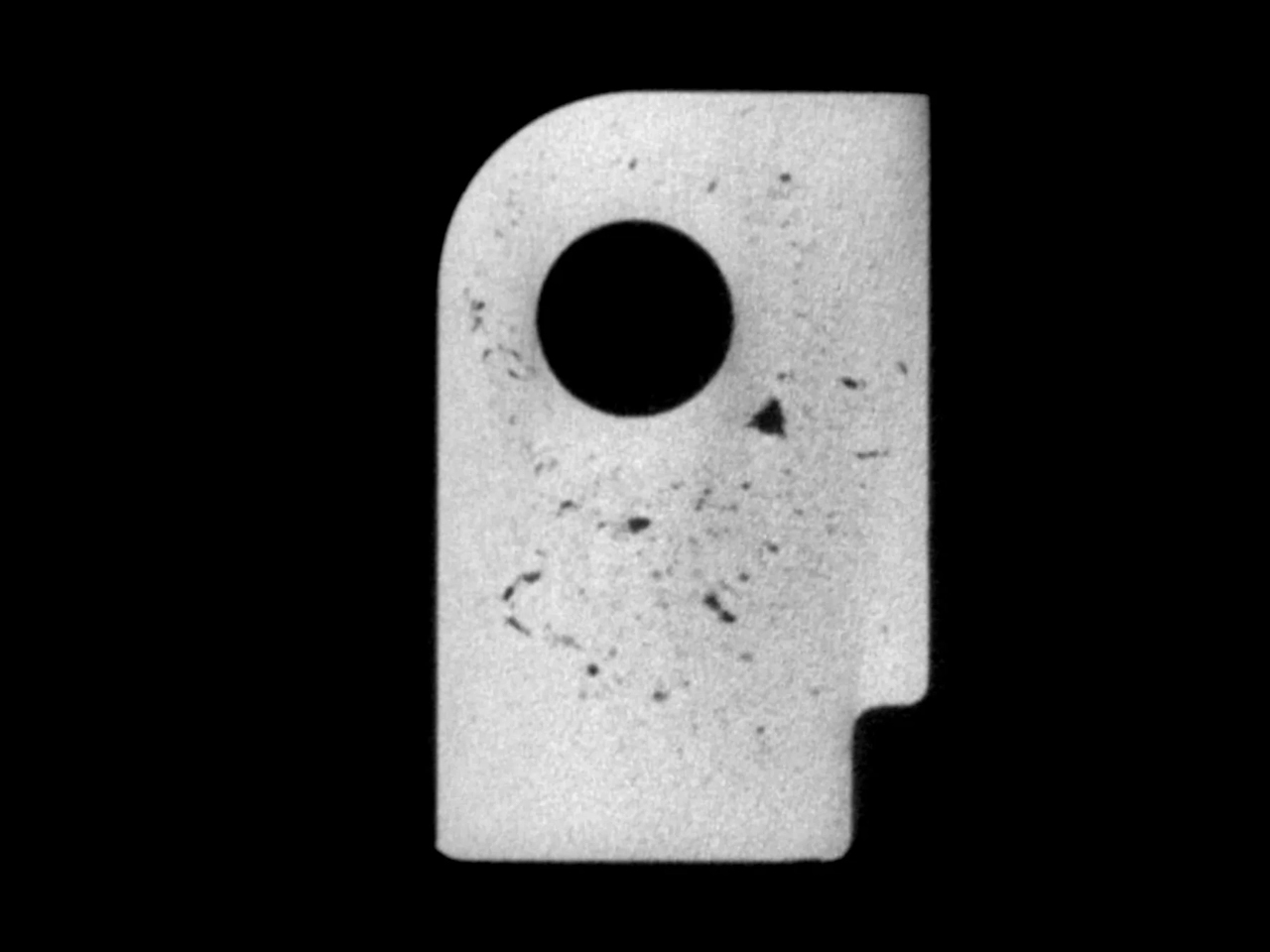

Lepší kvalita obrazu

High resolution and traceable accuracy

ZEISS METROTOM 1500 features outstanding image quality that depicts even small defects clearly. The software AMMAR, BHC, and the hardware module ZEISS scatterControl make the difference for unchallenged quality. The CT is furthermore specified according to the VDI/VDE 2630 guideline for traceable accuracy.

Thanks to ZEISS’ high level of metrology expertise, which is also used in CT technology, you can rely on high measurement accuracy. An MPE(SD) of 4.5 + L/50 μm according to VDI/VDE 2630 Sheet 1.3 is guaranteed over the entire field of view - for measurement results you can trust.

Všestrannost systému

Vhodné pro širokou škálu dílů a aplikací

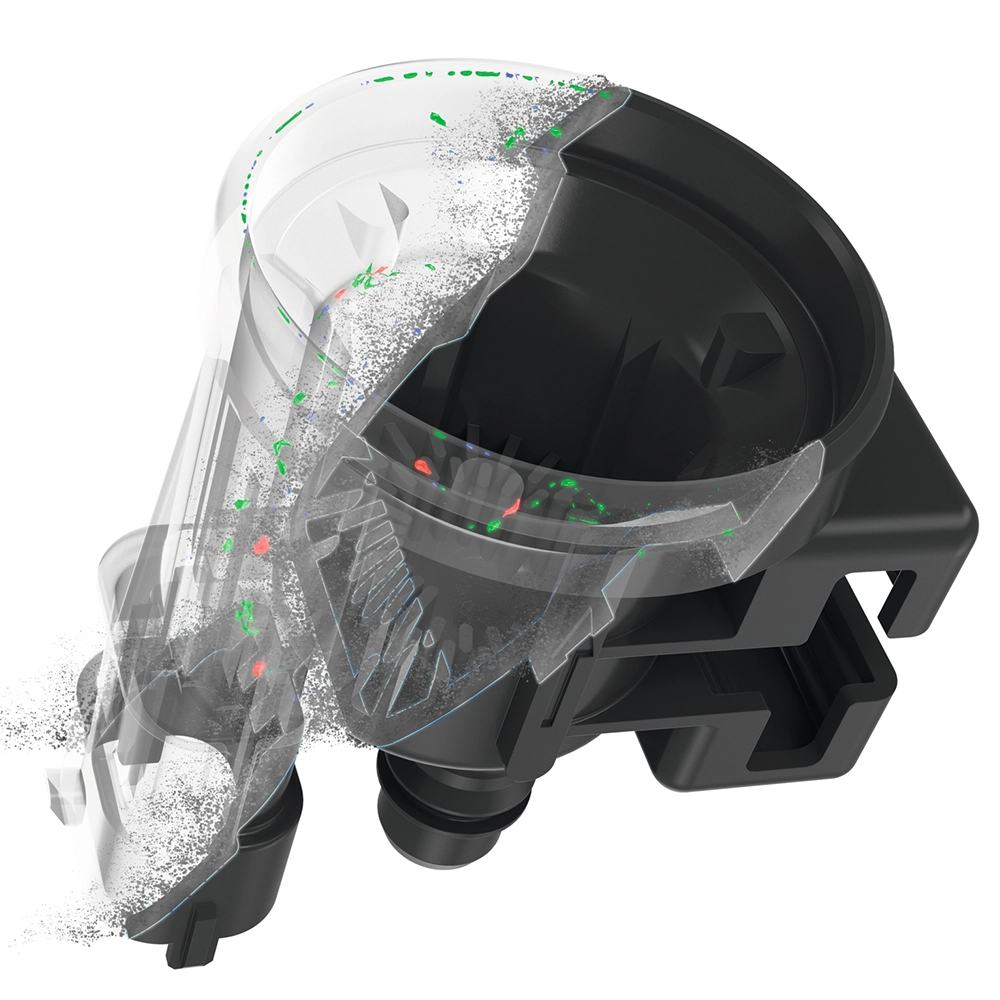

ZEISS METROTOM 1500 scans small parts in very high resolution and parts of up to 615 mm in diameter and 800 mm in height as a complete reconstruction. This is achieved by expanding the field of view both horizontally and vertically. Thanks to its flexible tube with a focal spot of only a few micrometers on one side and a maximum power of 500 W on the other, small parts can be scanned with very high resolution and large parts can be scanned in a short amount of time. This makes the system ideal for many applications

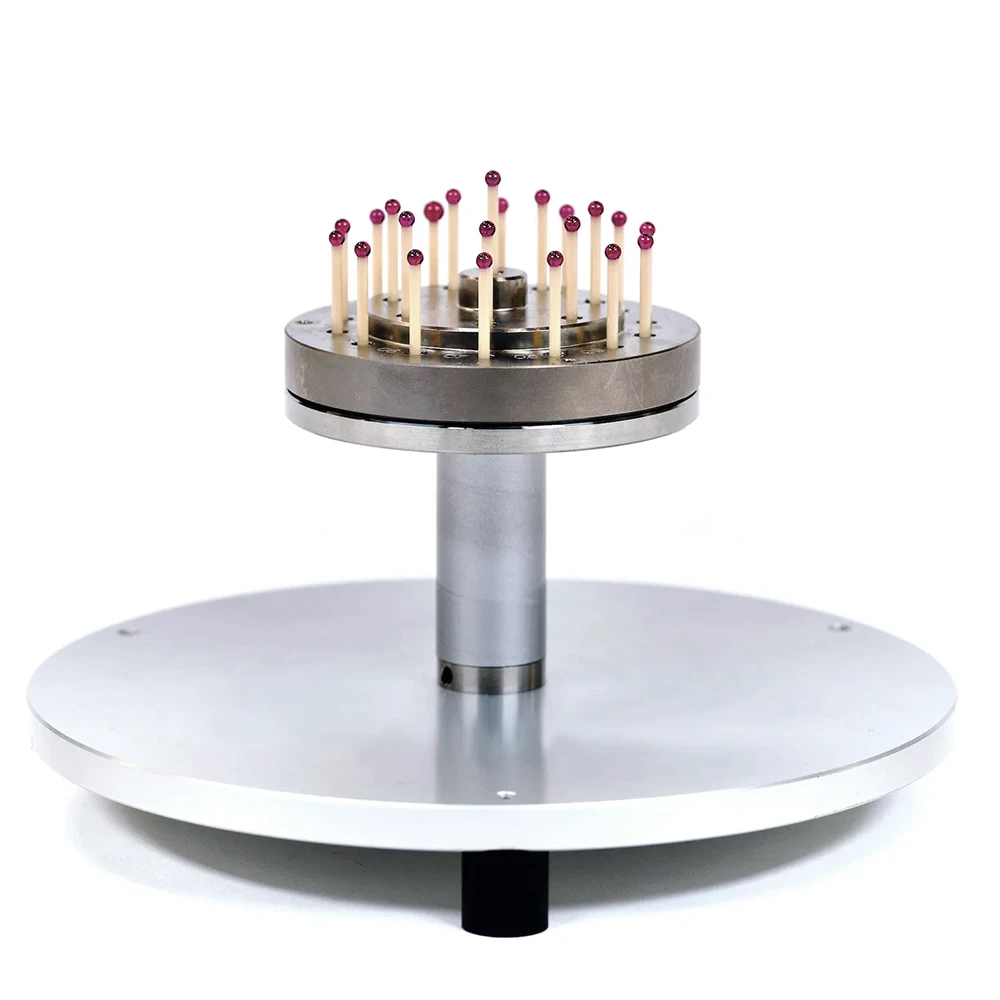

Kalibrace DAkkS

Your gateway to reliable measurements

Přísnější standardy kvality v automobilovém, lékařském nebo farmaceutickém průmyslu vyžadují akreditované CT kontroly, které zaručují objektivní měření dílů v souladu s normami podle VDI/VDE 2630 část 1.3. DAkkS calibration is also available for the ZEISS METROTOM 1500 series of industrial computed tomographs. Benefit from the added value: save costs and create more trust for your customers.

Smart design for limited space

Most efficient use of space

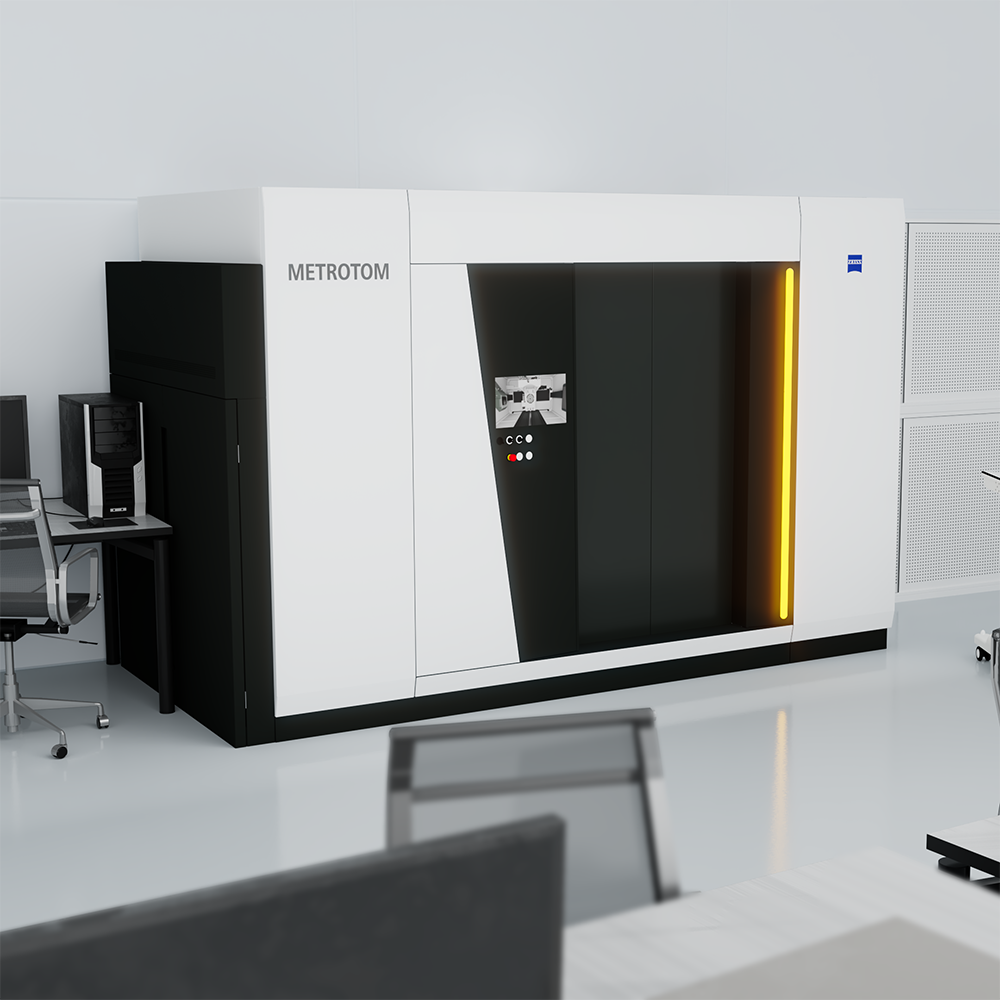

The comparably small footprint and the clever construction of the door for both, service and part loading, allow flexible installation, enabling you to fit the CT into your measuring lab even if space is limited. To help you make the most of the available space, we have furthermore expanded the measuring volume while reducing the footprint: Measure and inspect parts of 870 mm in height on a footprint of 3.7 x 1.8 meters – the best system/part volume ratio available on the market.

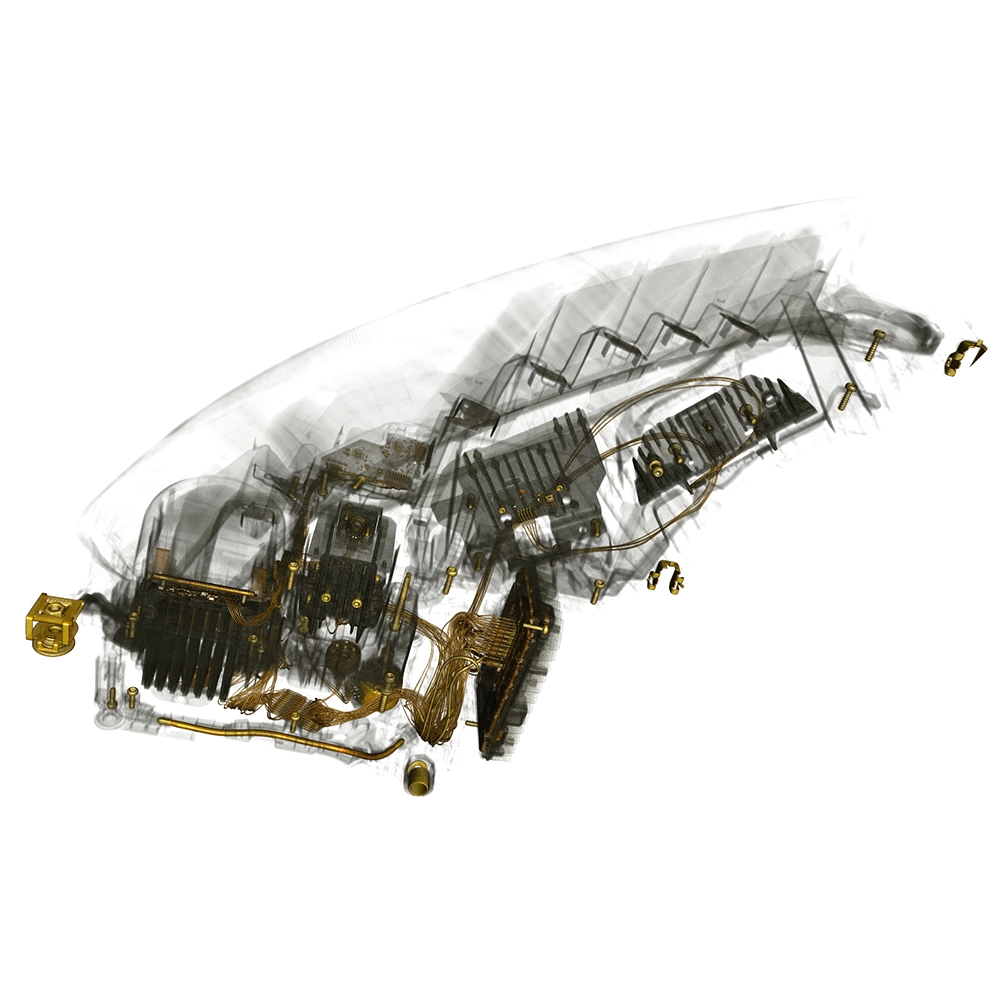

Inspect complete components

Ideal for multi-material parts

S tradiční souřadnicovou měřicí technikou mohou být skryté struktury zkontrolovány po jednotlivých vrstvách pouze po časově náročné a nákladné destrukci součásti. ZEISS METROTOM 1500 je průmyslový počítačový tomograf pro měření a kontrolu celých součástí vyrobených z plastu, lehkých kovů nebo dokonce z mědi či oceli.

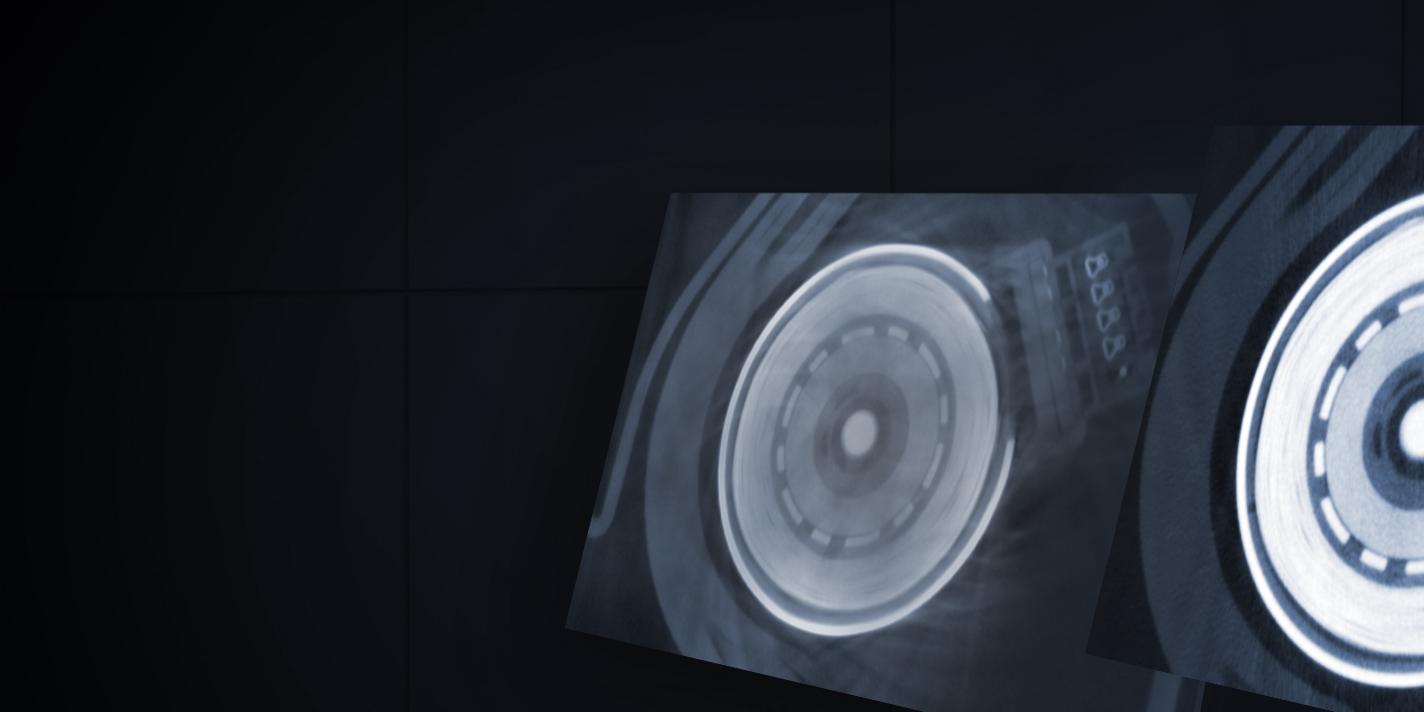

ZEISS scatterControl

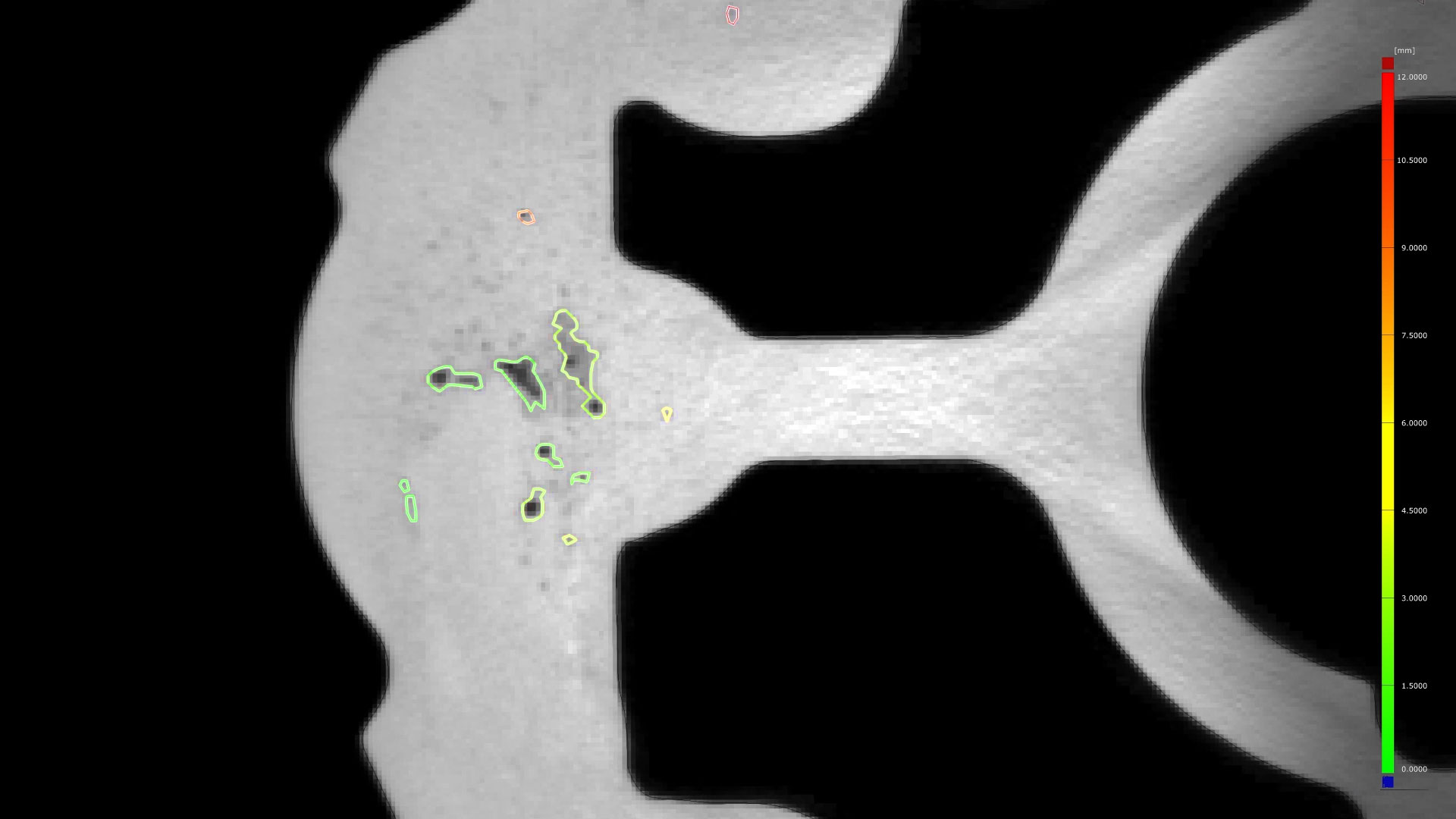

Výjimečná kvalita CT obrazu

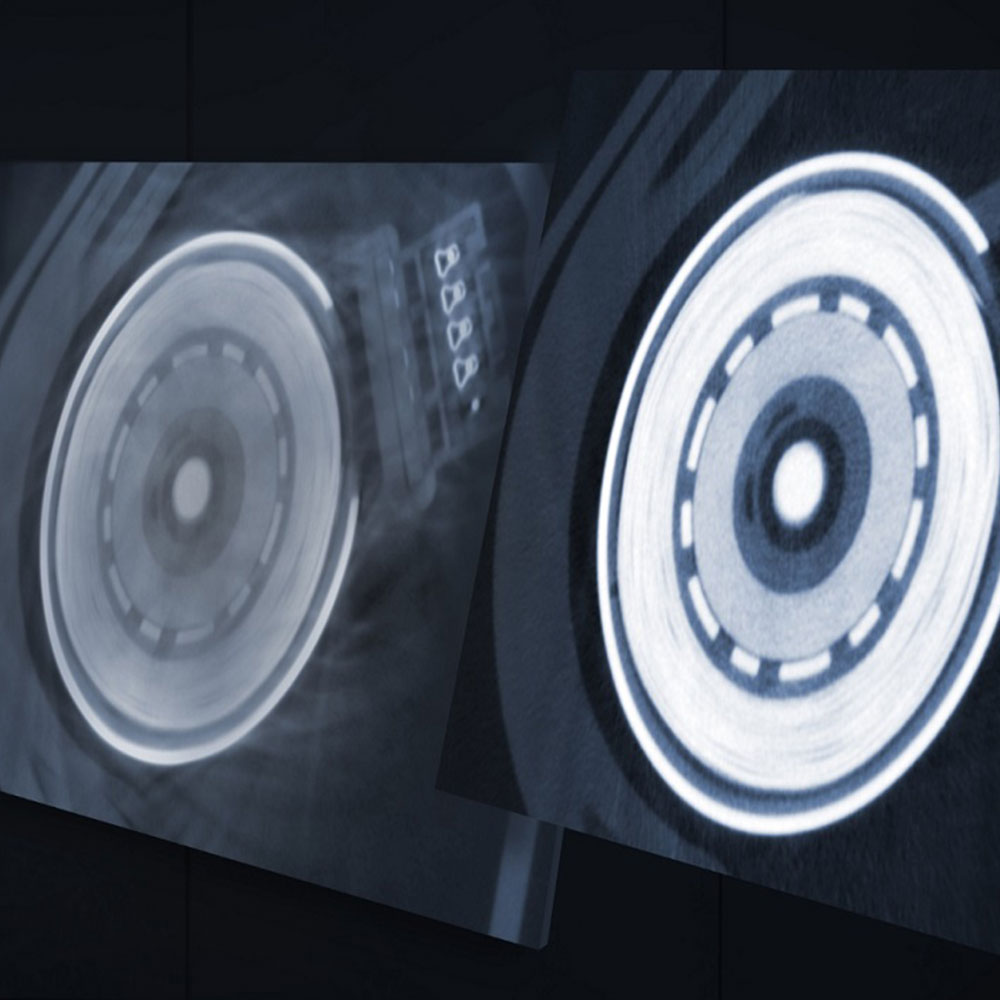

Hardwarové řešení ZEISS scatterControl výrazně zlepšuje kvalitu obrazu na ZEISS METROTOM 1500 tím, že redukuje artefakty rozptylu CT skenů na minimum. To usnadňuje následné zpracování dat a vyhodnocení, což vede k ještě přesnějšímu určení povrchu a analýze vad.

Více informací

Discover more benefits of ZEISS METROTOM 1500.

Perspektivní kontrola kvality

Měřte a kontrolujte větší díly

Třetí generace ZEISS METROTOM 1500 umožňuje měření větších dílů v jedné rekonstrukci díky rozšířenému měřicímu objemu: With the newly designed positioning system, parts with a height of up to 870 mm fit into the CT without needing to be repositioned.

Stáhněte si leták ZEISS METROTOM 1500

Kompaktní půdorys

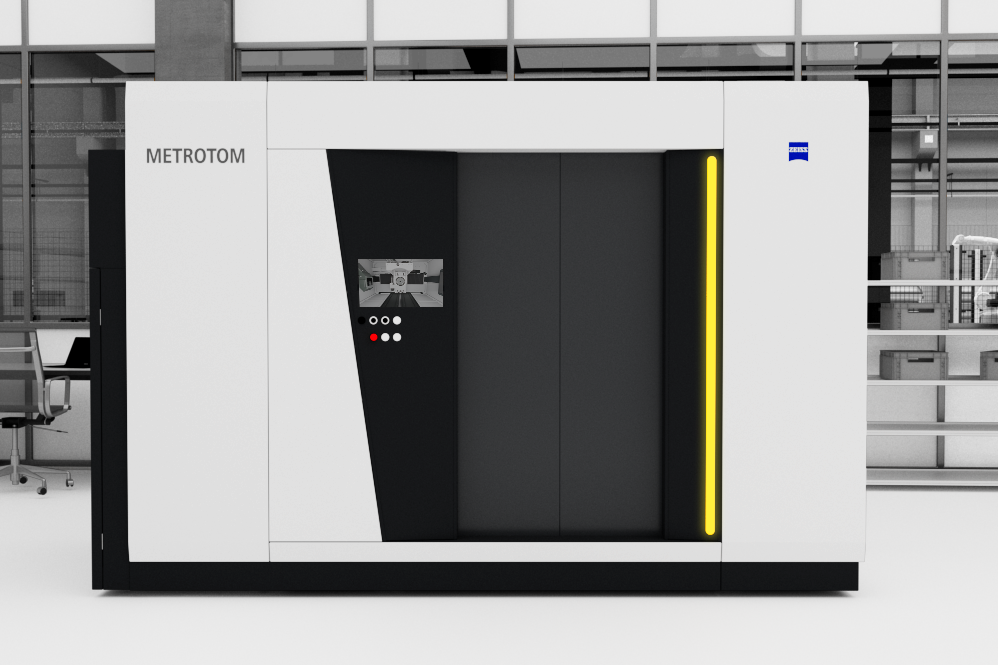

Pro přepravu, instalaci, údržbu , nebo potřebný prostor v laboratoři zákazníka -– čím menší systém, tím lépe. The design of the cabin of ZEISS' largest industrial CT system was entirely devoted to the efficient use of space, resulting in a footprint of only 6.7 m².

More comfortable operation

Přední dveře umožňují operátorovi vstoupit do systému a použít jej jako servisní přístupový bod, který usnadňuje zakládání větších a těžších součástí. To umožňuje provádět CT měření snadno, bezpečně a přesně. As ZEISS METROTOM 1500 does not need significant additional space above, behind or on the sides, the system can be installed very flexibly.

Aplikace

Odvětví

Suitable for light metal parts, composites, multi-material parts, plastic parts, and additive manufacturing.

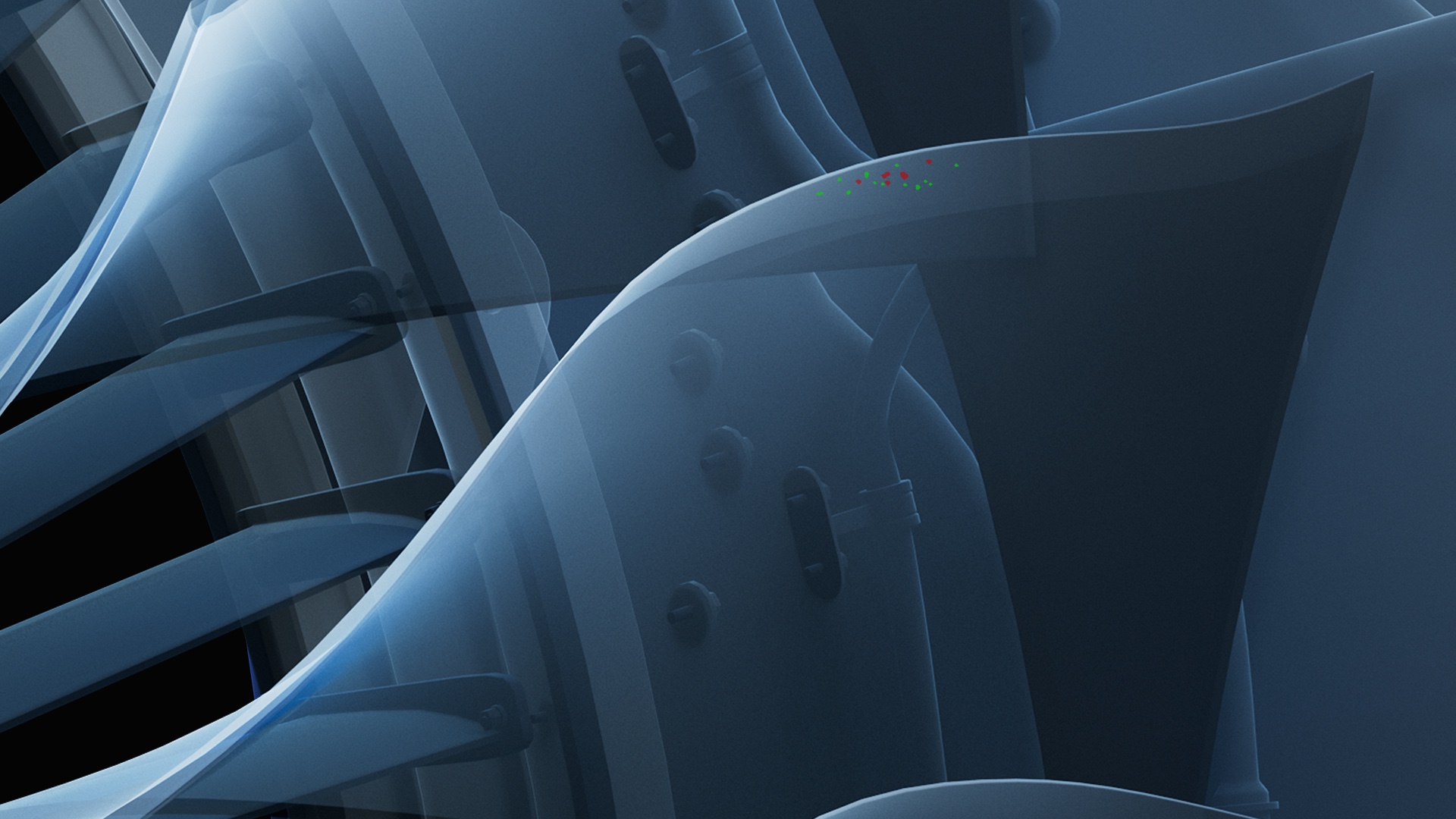

Letecký a kosmický průmysl

Well suited for reliable scanning of for example titanium, steel, or composite blades to meet industry standards and safety requirements.

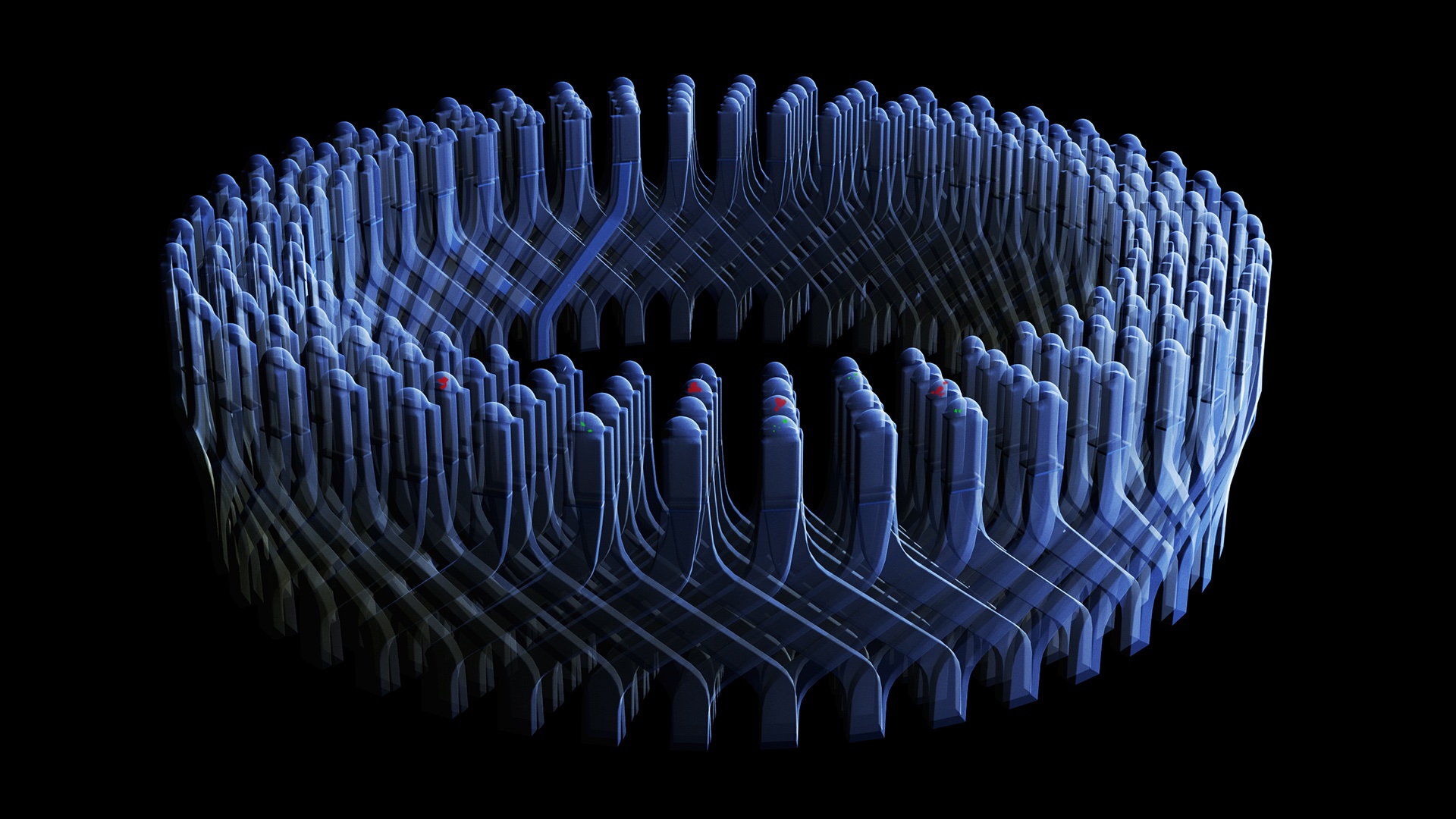

Automobilový průmysl

Ideal for scanning power trains, dashboard components, and aluminum castings such as cylinder heads or stator housings.
Lékařská technologie

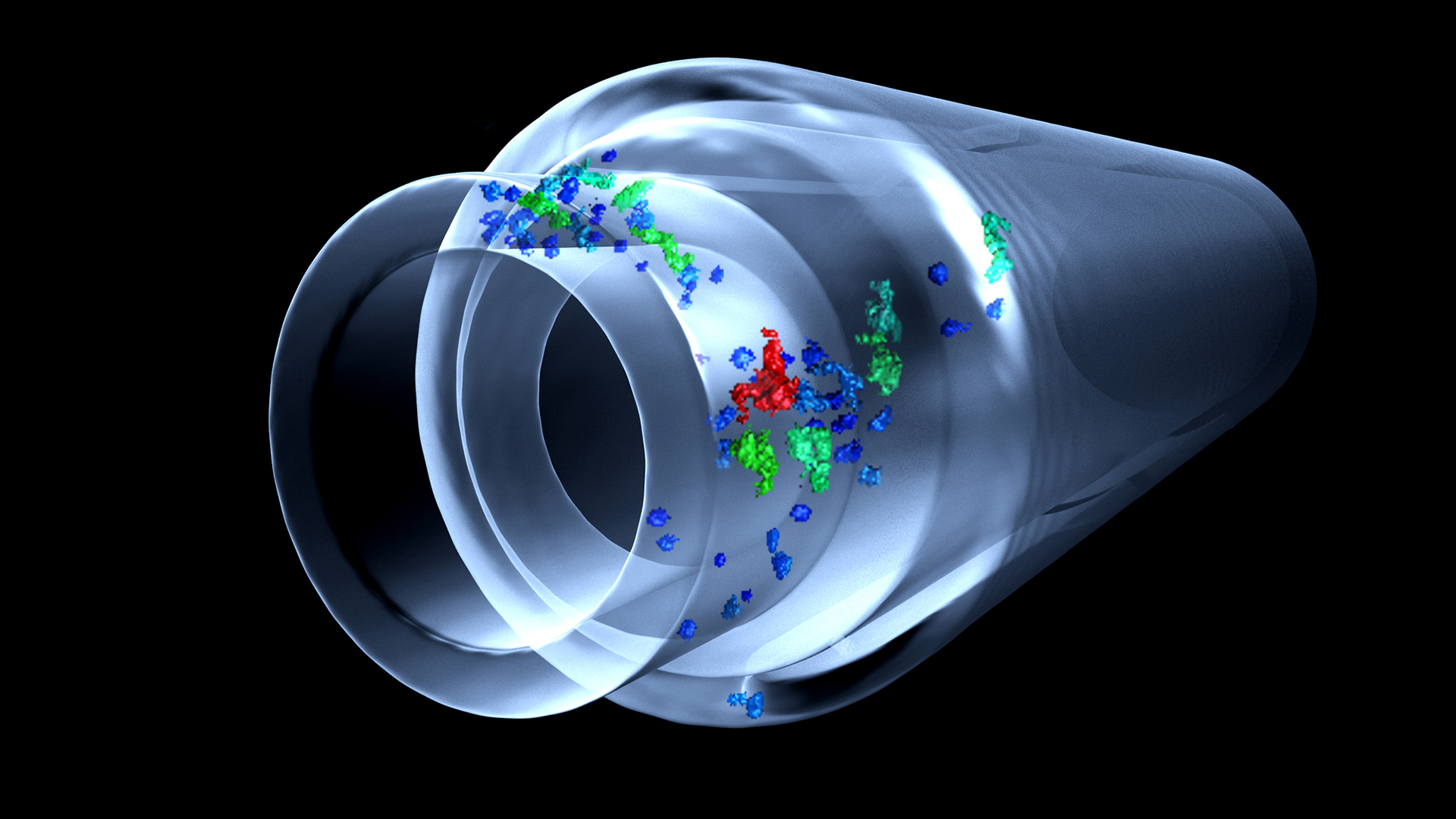

Precise scanning of medical parts such as injectors, implants, inhalators, or pacemakers.
Elektronika

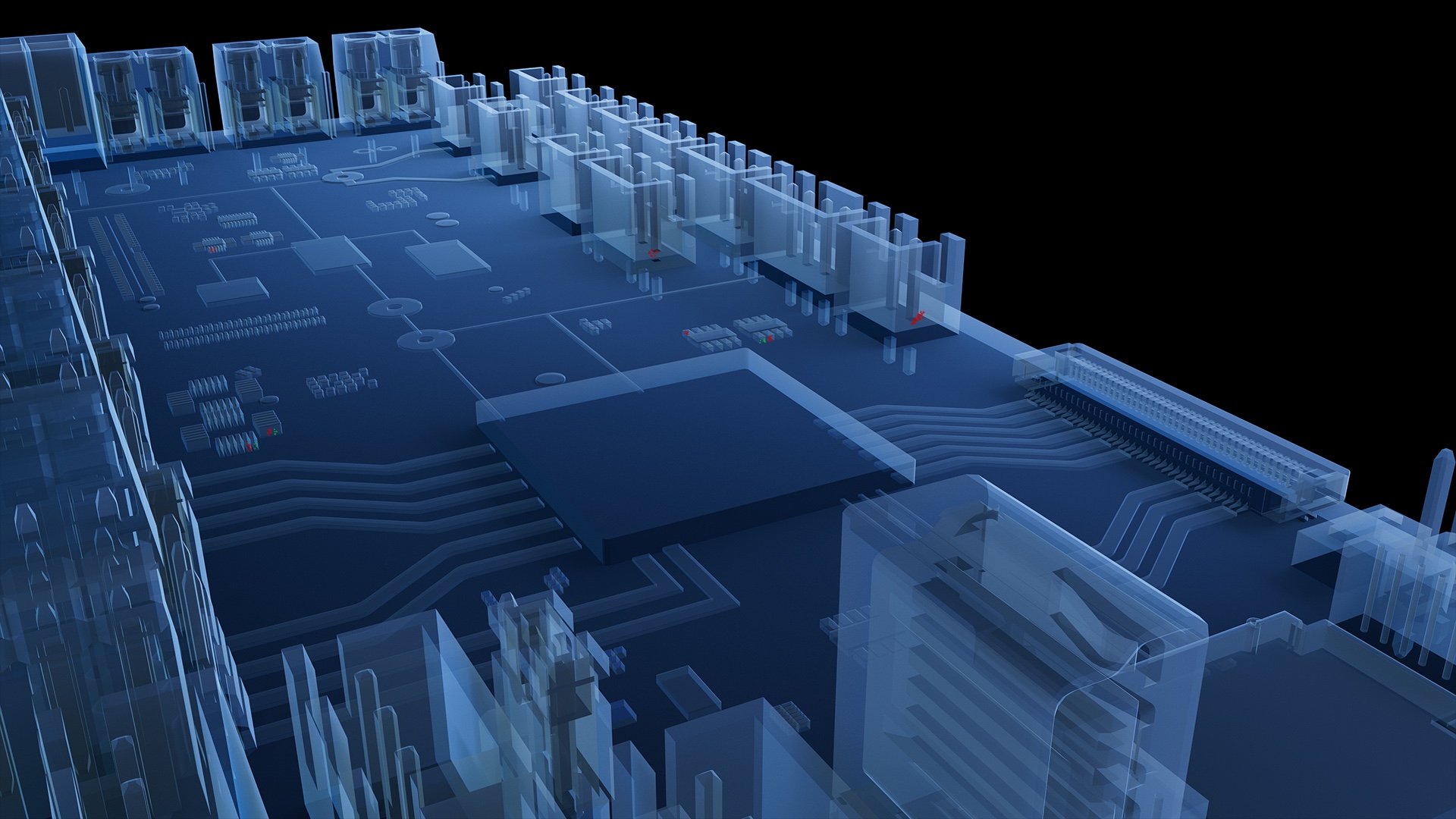

Safely scans connectors, batteries, PCB boards, and other electrical components.

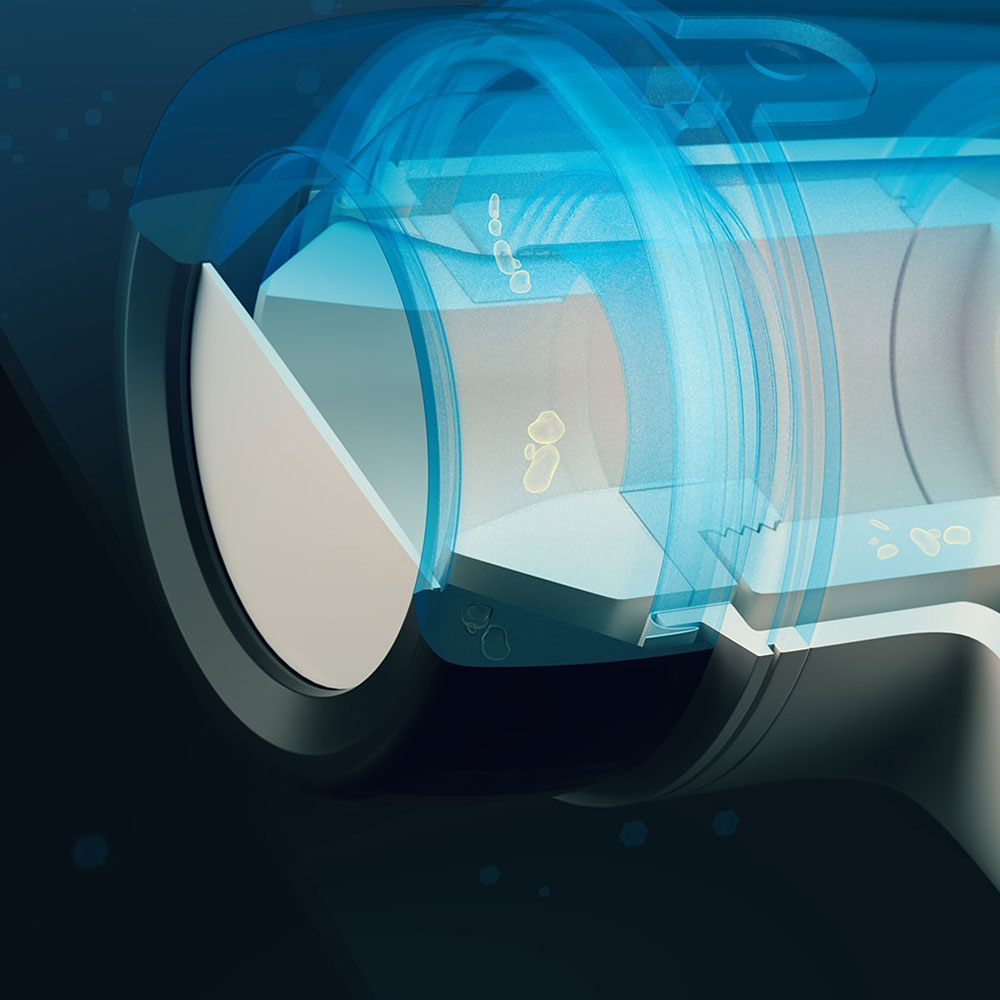

ZEISS INSPECT X-Ray
Komplexní analýza CT dat ve 3D

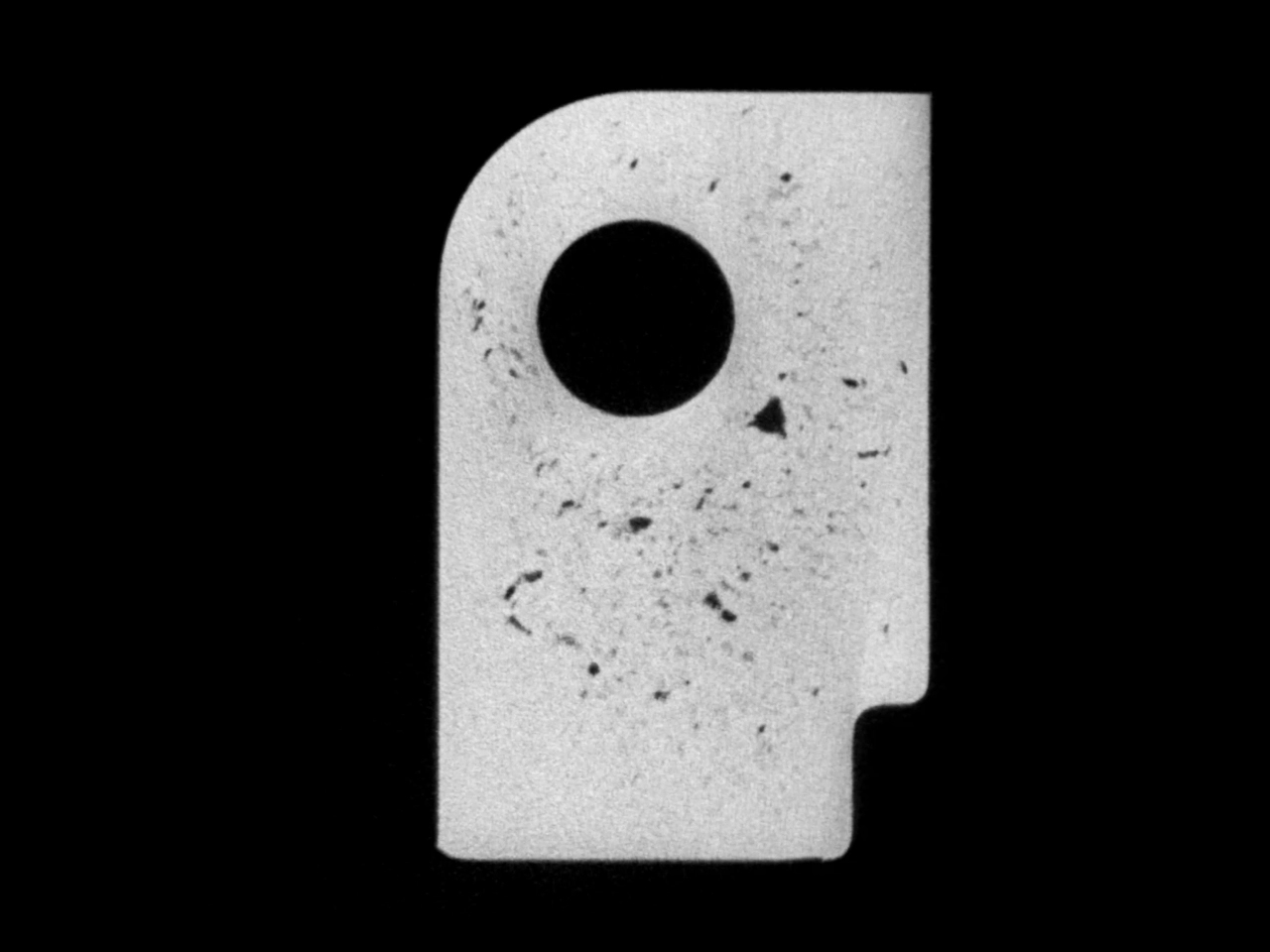

Snadno použitelný analytický software ZEISS INSPECT X-Ray umožňuje kompletní analýzu CT dat ve 3D – automatizovanou nebo přizpůsobenou a vhodnou i pro začátečníky. Lze přesně analyzovat geometrii, smršťovací otvory nebo vnitřní struktury a sestavy. I ty nejmenší vady jsou viditelné na snímcích jednotlivých řezů. Do projektu můžete také načíst objemová data několika součástí, provést analýzu trendů a porovnat výsledky s CAD daty – to vše v jediném softwaru.

Zjistěte více
ZEISS Automated Defect Detection (ZADD)
Umělá inteligence (AI) v počítačové tomografii

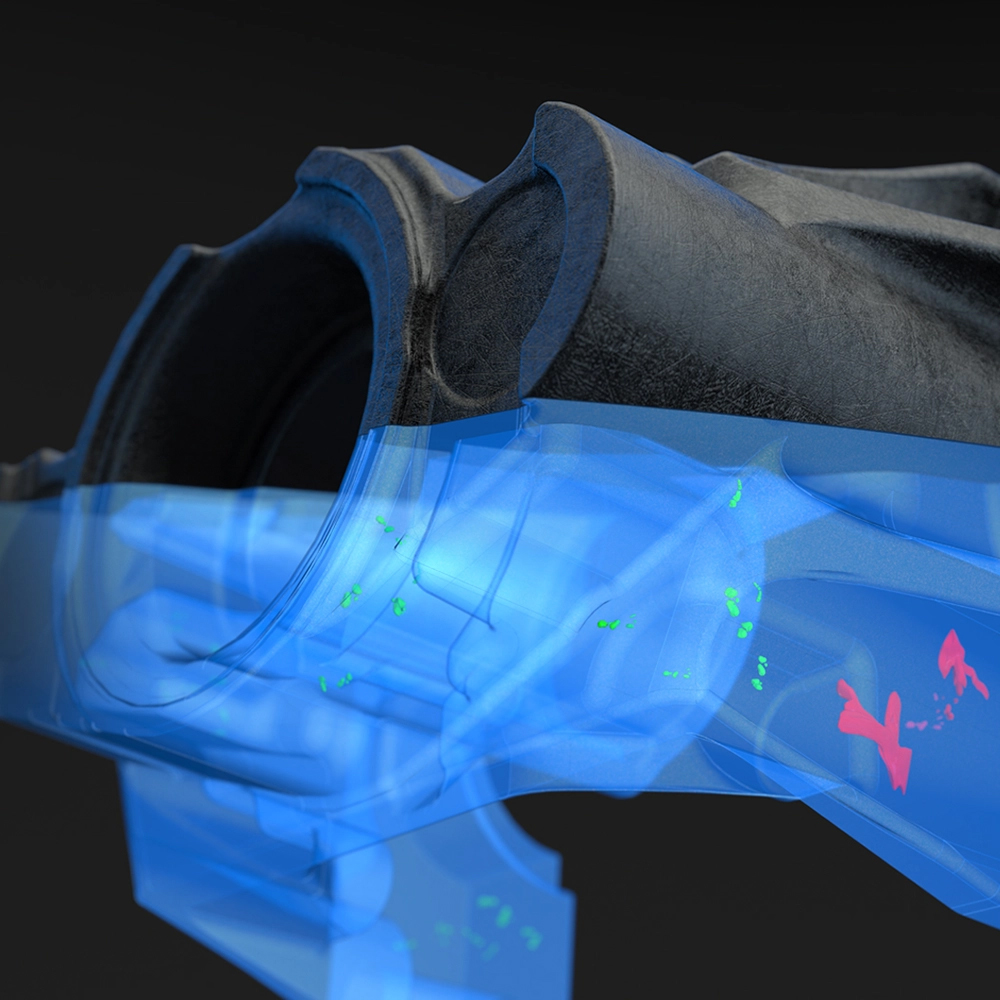

The ZADD add-on in ZEISS INSPECT X-Ray detects even small and fuzzy defects reliably, quickly, and automatically. ZADD detekuje, lokalizuje a klasifikuje tyto defekty nebo anomálie a zároveň je podrobně analyzuje pomocí CT skenů. Softwarový doplněk je vyvinutý speciálně pro aplikace, jako jsou odlitky, vstřikované díly, a tištěné komponenty.

Zjistěte více
ZEISS PiWeb
Získat smysluplné výsledky z dat kvality

Software Algoritmus ZEISS PiWeb pro reporting a správu dat kvality pomáhá propojit metrologické výsledky z různých měřicích technologií s výrobními rozhodnutími. Use ZEISS PiWeb to perform GR&R studies, control quality data management, work with manual data, create powerful statistics and profit from various ready-to-use standard report templates.

Zjistěte více

Vlastnosti ZEISS METROTOM OS

Software solutions for efficient CT scans

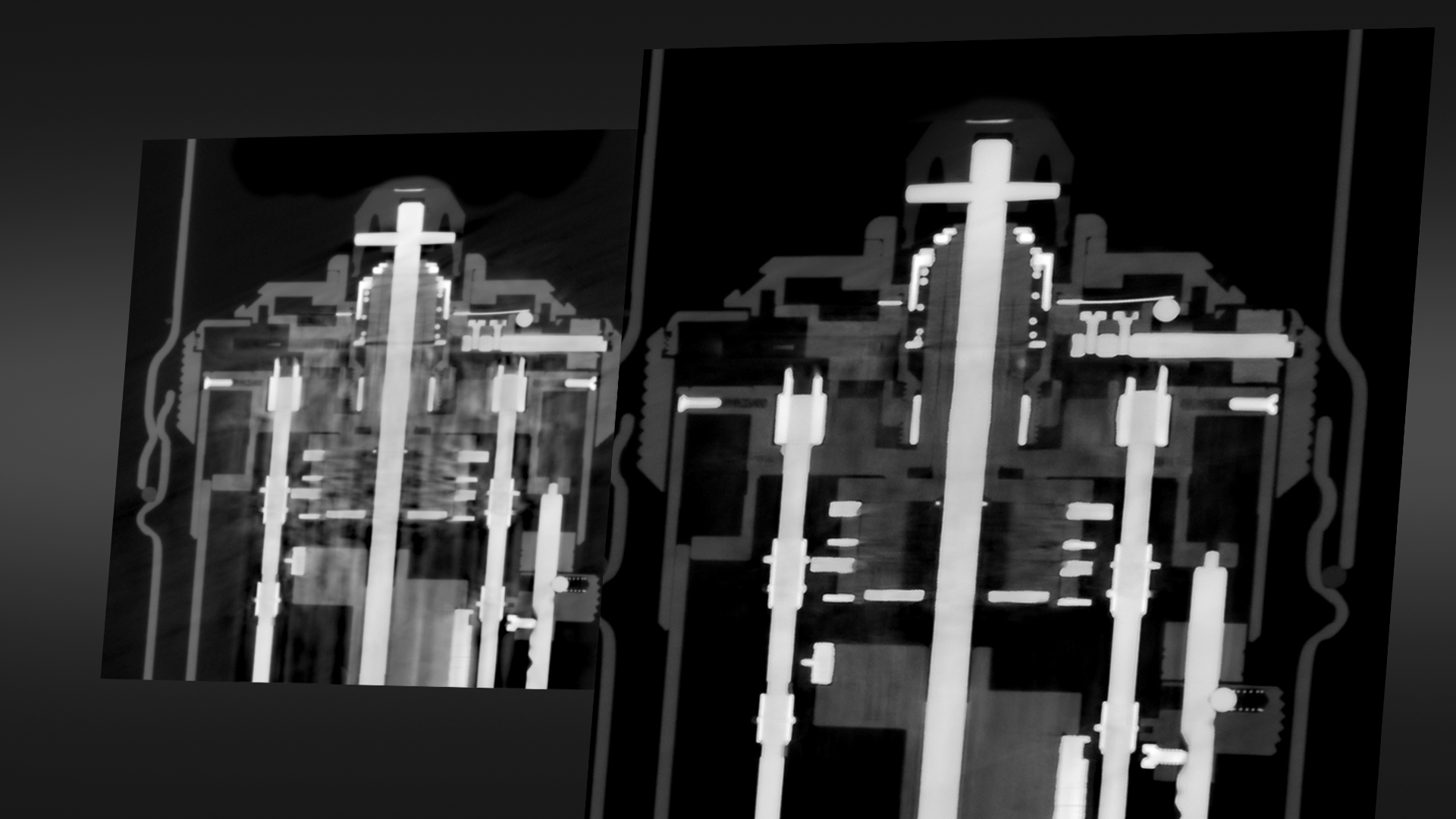

Advanced Mixed Material Artifact Reduction (AMMAR)

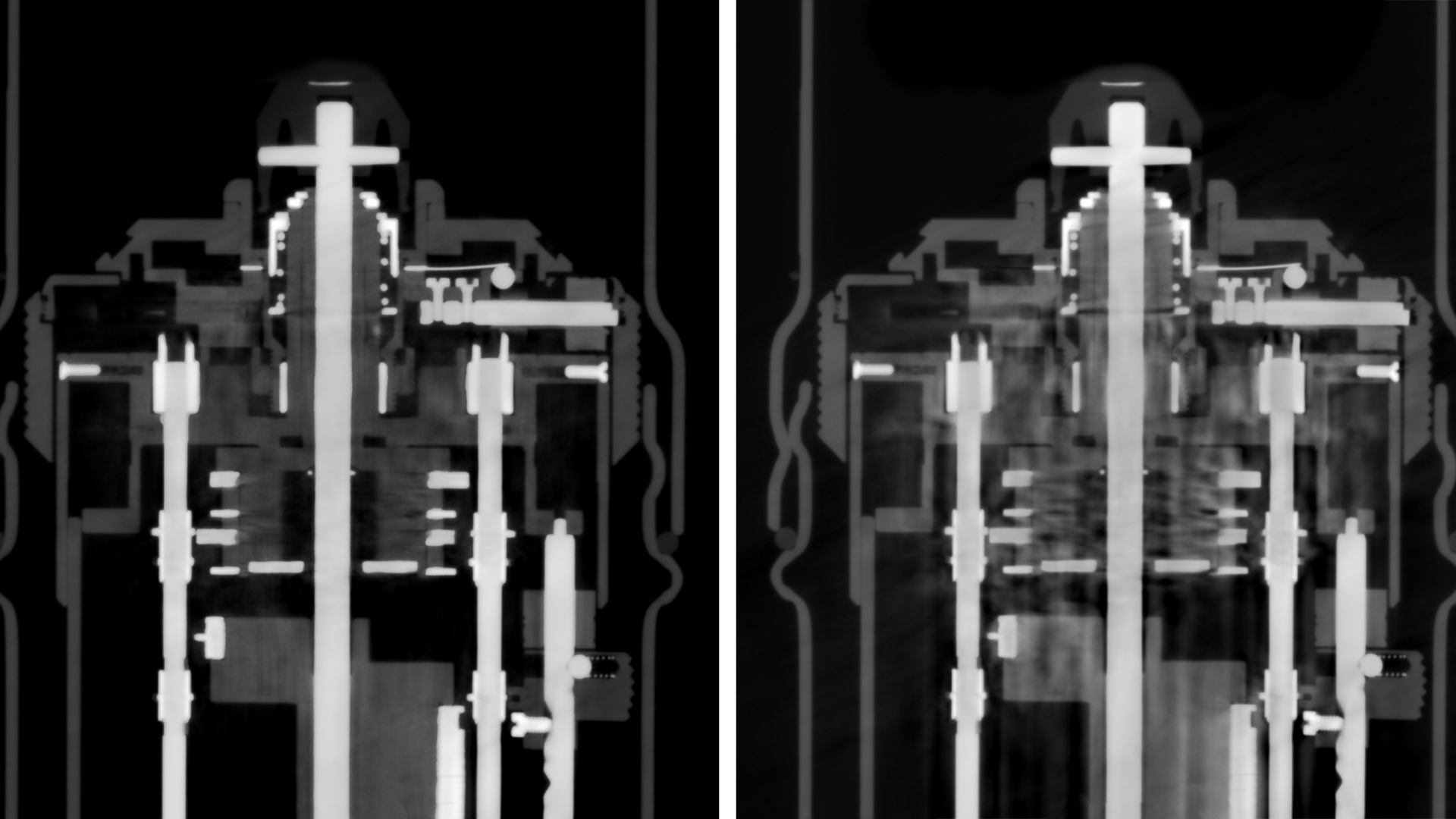

See more details in your parts at the transition from metal to plastic: The AMMAR correction process significantly reduces artifacts that occur when scanning workpieces with different materials and thicknesses, especially in connector-like parts with metal and plastic.

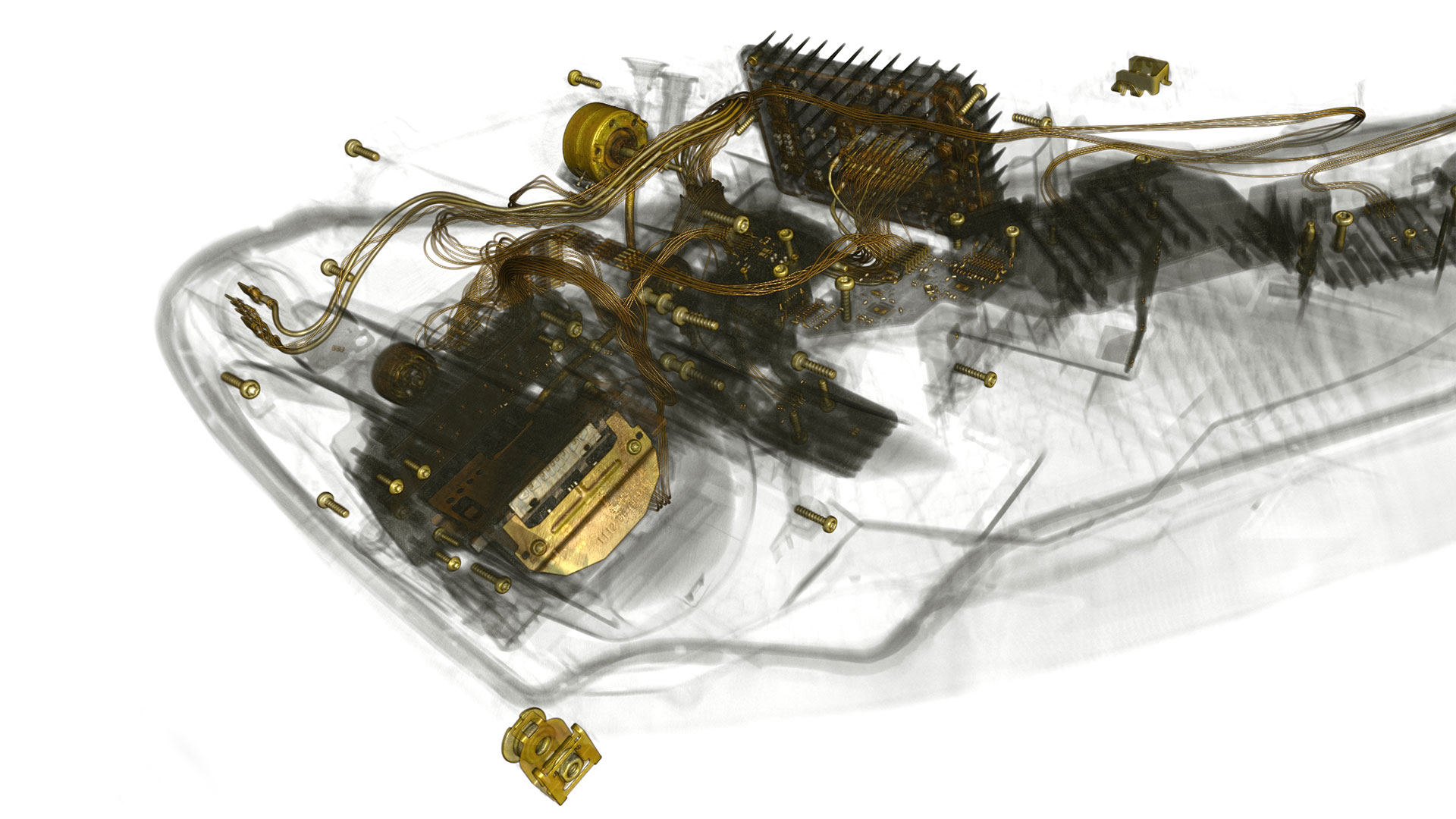

Virtuální horizontální rozšíření detektoru (VHD)

Measure workpieces that are wider than the detector: VHD increases the possible volume diameter of your captures by up to 80%. It allows scanning parts that are significantly wider than the detector or allows to scan smaller parts with smaller voxel sizes and thus higher resolutions.
VolumeMerge

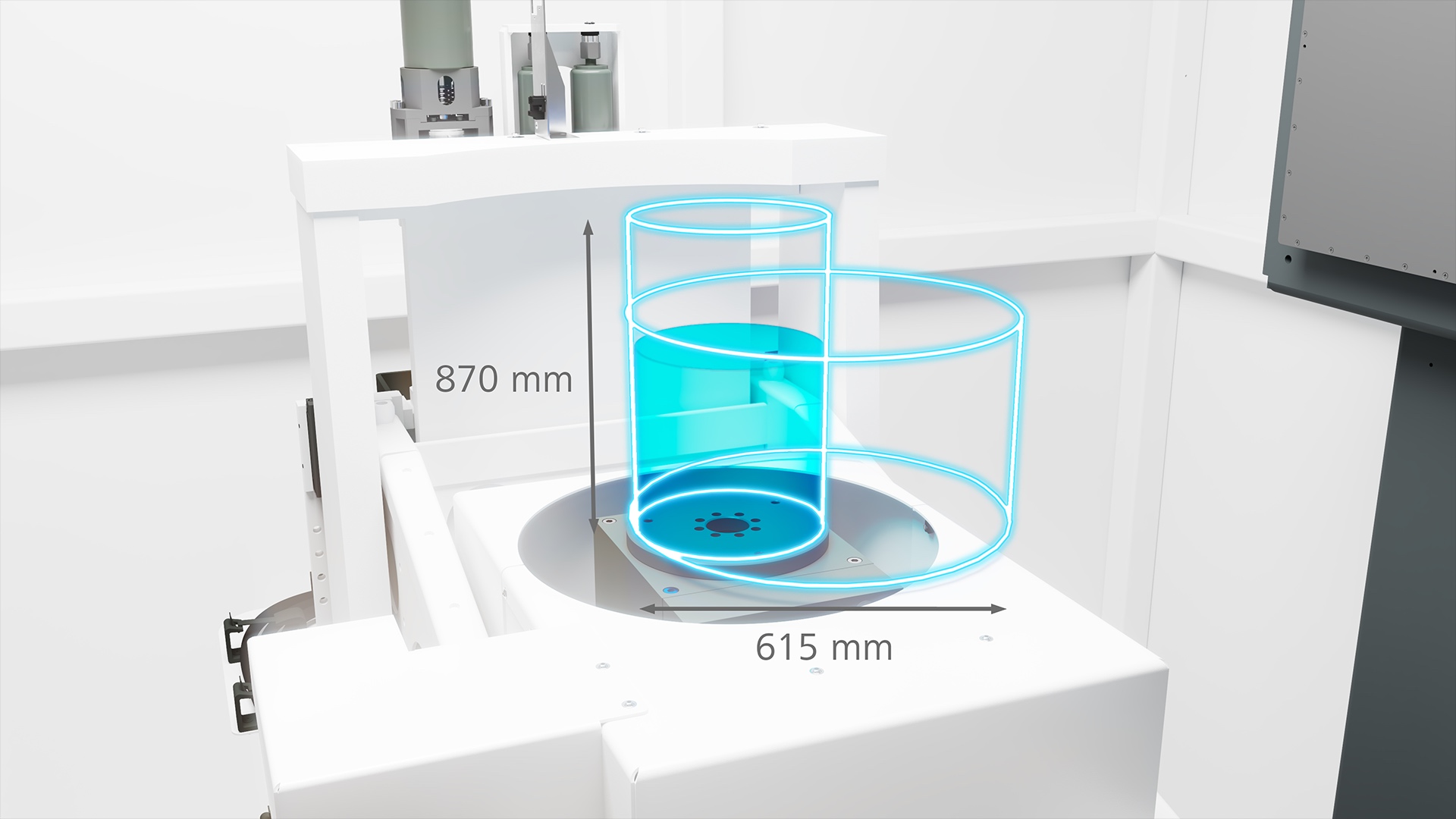

The outstandingly precise positioning system, for which we applied our knowledge from the world of tactile measuring, has increased the size of the components to be reconstructed in the system to 870 mm in height. This means that large components can be captured entirely in just one automated process, thereby eliminating the need for time-consuming repositioning and alignment by the user.
ShortScan

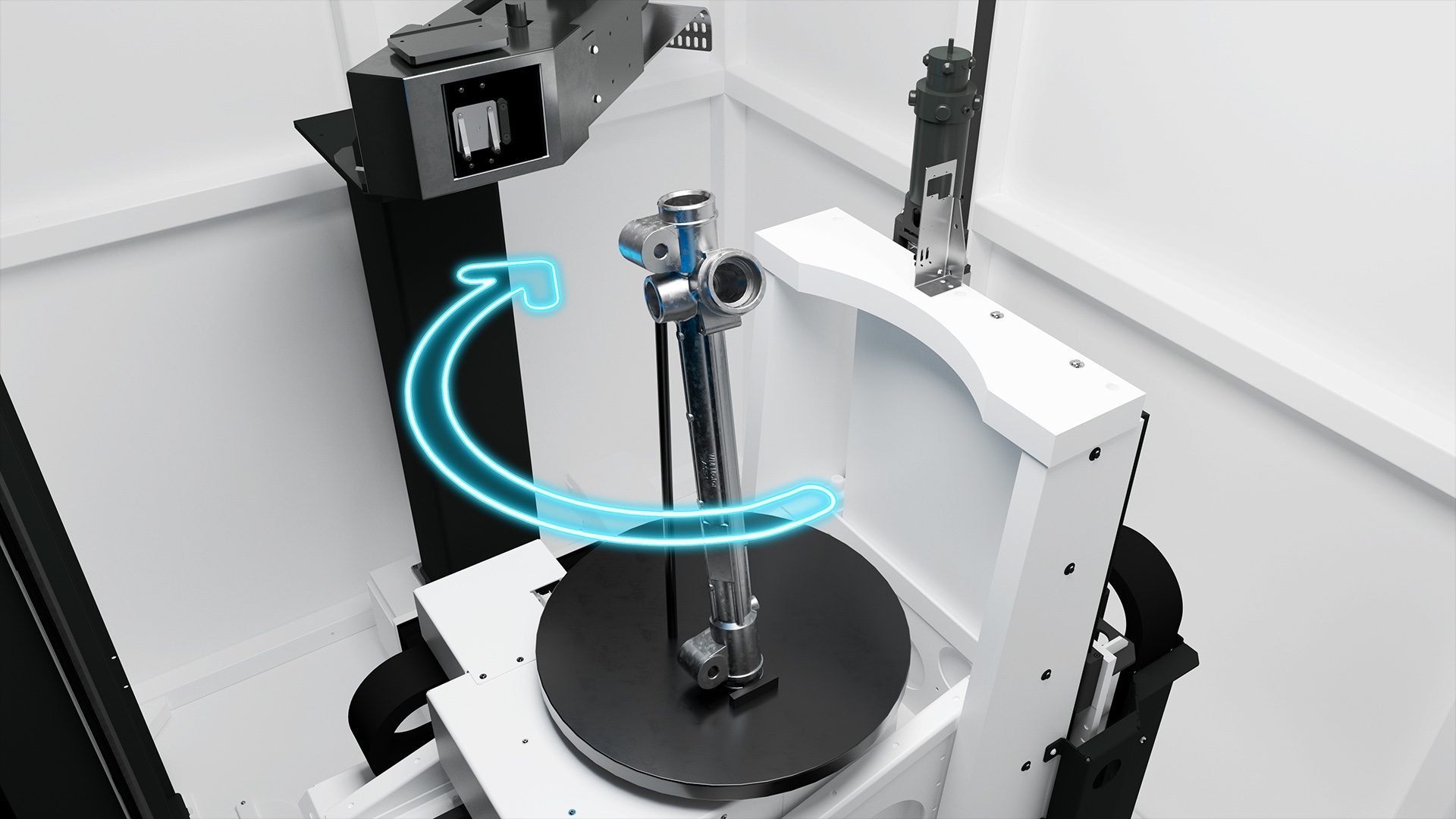

ShortScan is a scan mode in which a part only needs to perform slightly more than half a rotation instead of a full rotation. This allows you to scan specific regions in parts with higher resolution that would otherwise be geometrically limited with a full rotation.

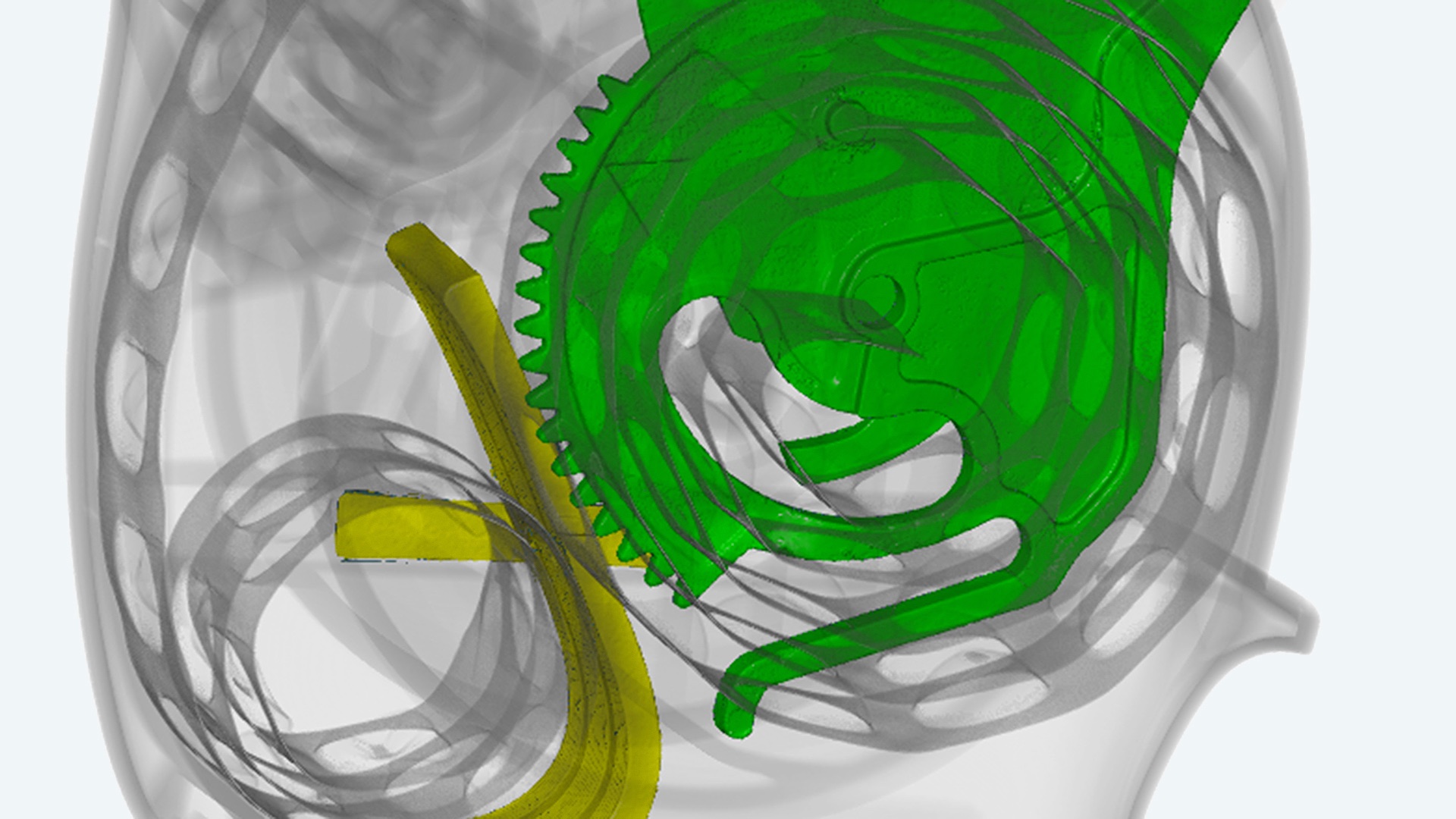

Separation

Automatic separation increases productivity by scanning several components at once and automatically evaluating them separately, thereby significantly reducing scanning time and operator interaction effort.

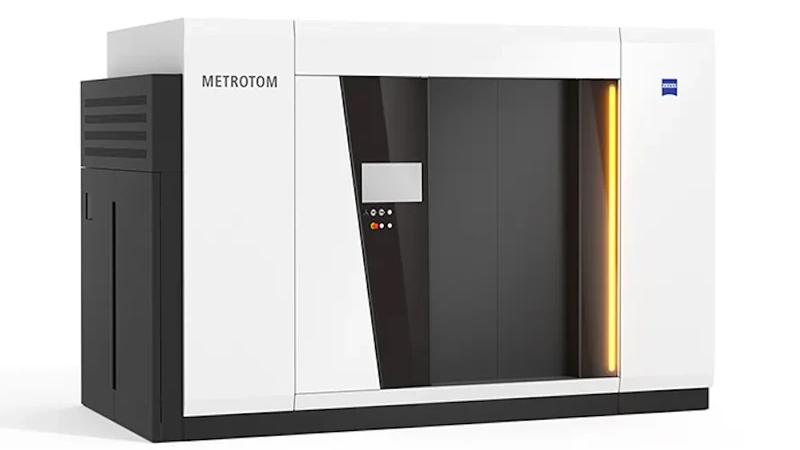

Rodina ZEISS METROTOM

ZEISS METROTOM 1500

ZEISS METROTOM 1500 is an advanced and flexible high-speed and high-resolution CT for a large variety of parts.
ZEISS METROTOM 800 225kV HR

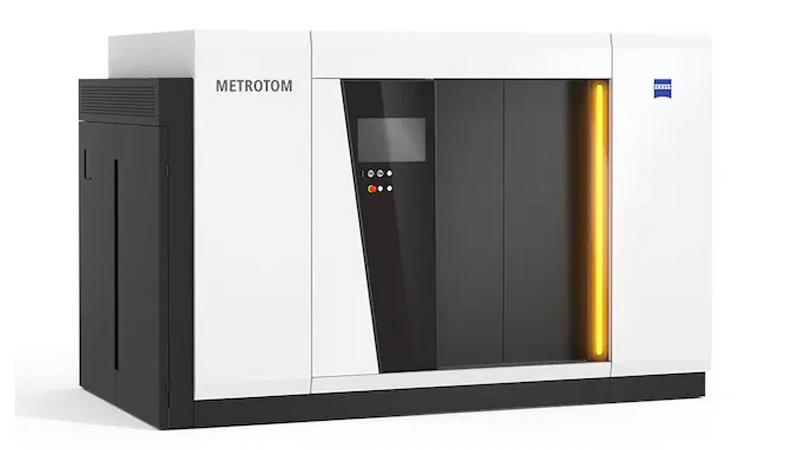

This high-speed CT is the ideal choice for fast and accurate scanning of denser parts of medium to large sizes.

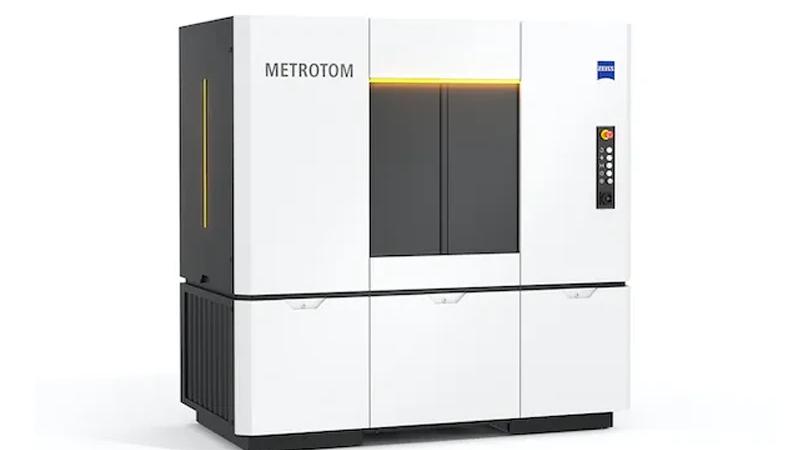

ZEISS METROTOM 6 scout

ZEISS METROTOM 6 scout excels in ultra-high-resolution scanning of plastic parts thanks to a 3k X-ray detector.

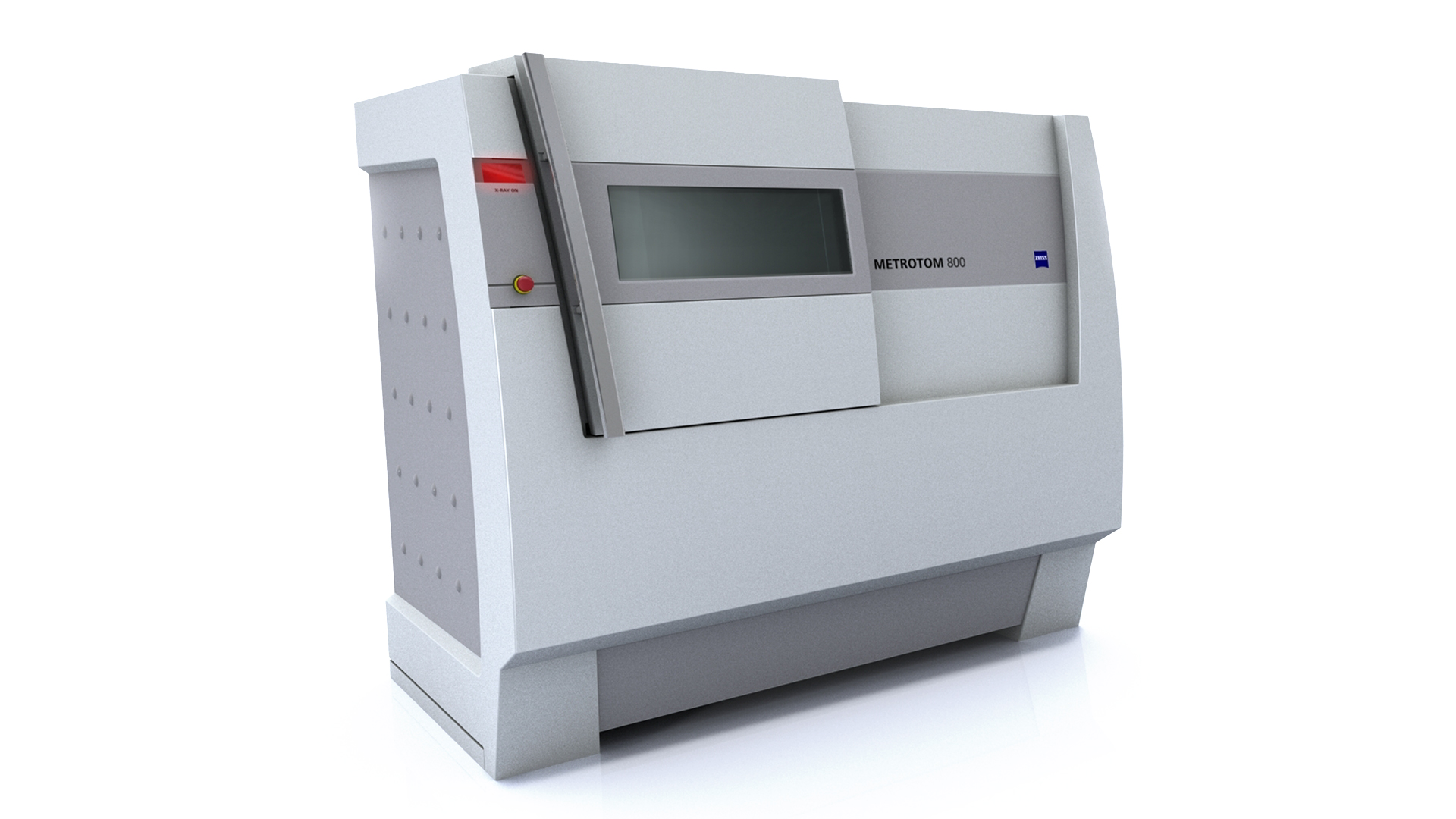

ZEISS METROTOM 800 130 kV

This metrology CT boasts a small footprint and is suitable for measuring medium-sized plastic parts with high accuracy.
