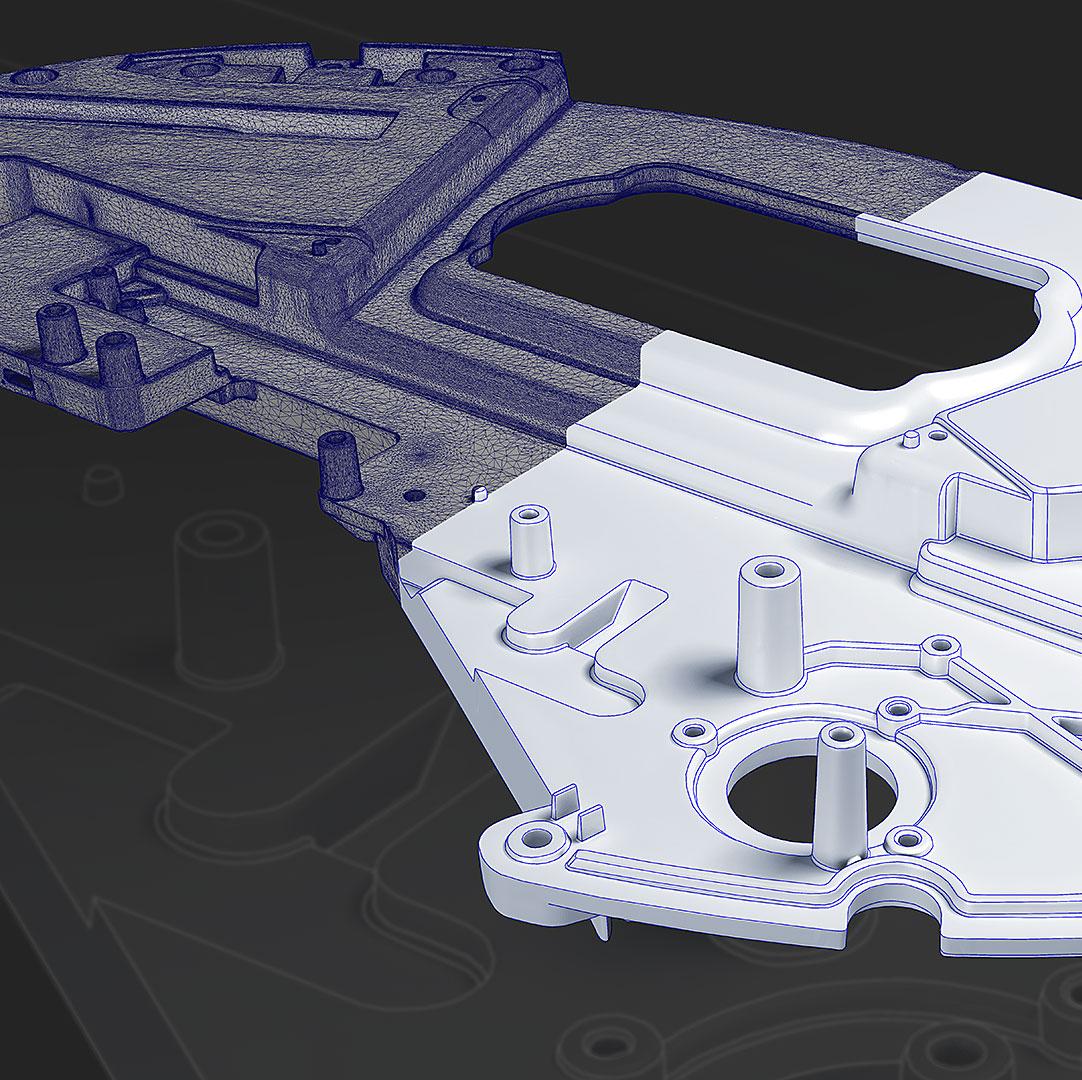

Chcete rychle a jednoduše vytvářet CAD modely z polygonových sítí nebo mraků bodů? Nebo chcete snížit počet iterací optimalizace nástrojů při výrobě forem a vylepšit data CAD pro aditivní výrobu?
To vše umožňuje ZEISS REVERSE ENGINEERING.
Na této stránce se dozvíte, jak vytvářet CAD modely součástí se softwarem ZEISS REVERSE ENGINEERING. Pokud chcete opravit CAD data nástrojů a tištěných dílů, přejděte sem a dozvíte se vše o opci korekce nástrojů.
Naskenujte součást v ZEISS INSPECT nebo v jiném softwaru a importujte vaše data STL nebo PLY a formáty ASCII do ZEISS REVERSE ENGINEERING. Výsledkem několika málo řízených kroků je vysoce přesný CAD model, který můžete exportovat do běžných formátů, jako je IGES, STEP nebo SAT.
Výkonné funkce pro součásti se standardními geometrickými tvary: Exportujte data do softwaru ZEISS REVERSE ENGINEERING a začněte navrhovat, kombinovat, extrahovat a upravovat. Software vás provede celým procesem, dokud nedosáhnete přesně požadovaného výsledku.
ZEISS REVERSE ENGINEERING nabízí různé funkce pro dosažení vysoce přesných volně tvarovaných ploch. Při konverzi dat použijte například funkci "Aproximace povrchu na body" a nechte se softwarem vést krok za krokem, dokud nebude vaše součást vytvořena.
Software obsahuje speciální inženýrské nástroje pro přesné přetváření plynulých organických tvarů. Nejlepší na tom je, že od importu skenovaných dat až po hotový 3D model stačí jen několik kliknutí, a to i v případě složitých návrhů objektů. Podívejte se na toto video a uvidíte, jak to funguje.
Tato nová funkce vám ušetří ještě více času při vytváření CAD modelu, zejména v případě složité geometrie. Princip funkce skicování: V rovinách řezů se vytvářejí skici, které jsou optimalizovány definováním rozměrů a vztahů. V posledním kroku lze ze skic vytvořit tělesa jednoduše kliknutím myši.
|
|
|
|
|---|---|---|
|
Funkce |
ZEISS REVERSE ENGINEERING |
Opce Korekce nástroje |
|
CAD import |
✓ |
|
|
Import sítě/body |
✓ |
|
|
Vyrovnání |
✓ |
|
|
Pokročilé funkce vyrovnání |
|
✓ |
|
Editace sítě |
✓ |
|
|
Pokročilé funkce pro editaci sítě |
|
✓ |
|
Automatické vytváření povrchu na základě sítě (Autosurfacing) |
✓ |
|
|
Modelování vysoce přesných obecných tvarových ploch |
✓ |
|
|
2D skicování |
✓ |
|
|
Pokročilé funkce CAD/plochy |
|
✓ |
|
Best fit/Manuální vytváření 2D a 3D geometrických prvků |
✓ |
|
|
Porovnání nominálních a měřených |
✓ |
|
|
Pokročilé analytické funkce |
|
✓ |
|
Tvorba reportů |
✓ |
|
|
CAD export |
✓ |
|
