ZEISS EMOBILITY SOLUTIONS

Zajištění kvality vlásenek

Geometrická kontrola a bezkontaktní digitalizace

Zajištění kvality a spolehlivosti vysoce citlivých vlásenek

Rozměrová integrita a správné umístění

Výroba elektrických vozidel zahrnuje ohýbání drátů do tvaru vlásenky. Vlásenkové vinutí se skládá z obdélníkového měděného drátu a je potaženo izolační vrstvou. Vzhledem k tomu, že vlásenky jsou velmi náchylné k deformaci a jejich konce se obtížně svařují, je nutné během montáže statoru zkontrolovat rozměry a polohu těchto vlásenek. 

Hlavní výzvy v oblasti kvality statorů

Výroba vlásenek

Kontrola geometrie a kvalita povlaku

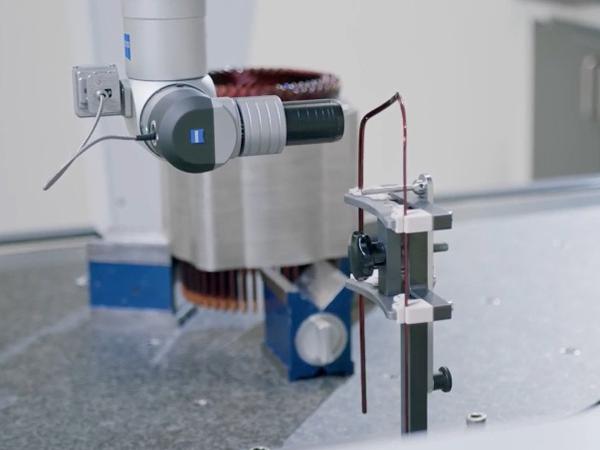

Výroba vlásenek

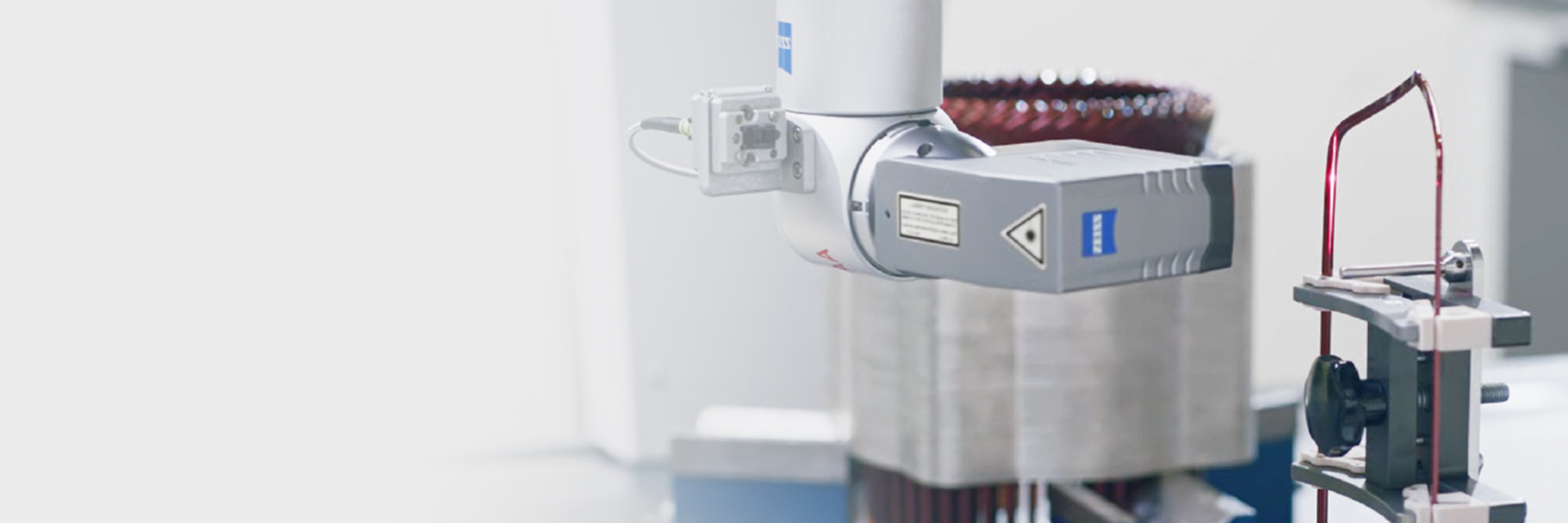

Každá vlásenka má pružnou strukturu a je potažena citlivou vrstvou laku. Tyto vlastnosti jsou náročné pro spolehlivou dotykovou kontrolu. Jednou z možností pro přesné měření tvaru vlásenky a tloušťky vrstvy laku je automatizovaný souřadnicový měřicí stroj ZEISS vybavený konfokálním světelným senzorem nebo optickým senzorem s laserovou triangulací.

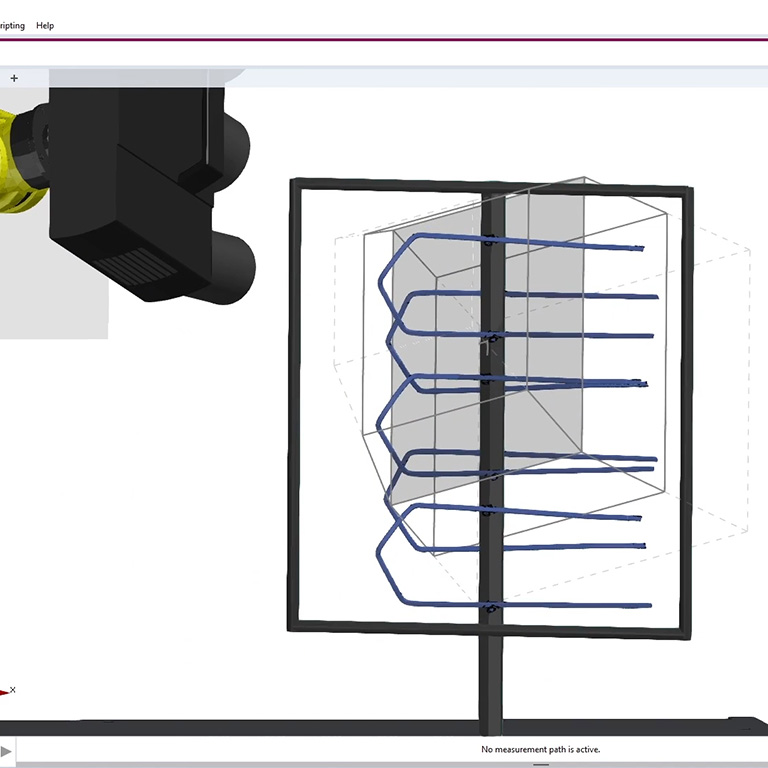

Bezkontaktní digitalizace citlivých struktur

Bezkontaktní digitalizace citlivých struktur

Výroba vlásenek

Optická měřicí zařízení jsou ideální pro kontrolu kvality vlásenek, které obsahují extrémně citlivé dráty. Geometrii a polohu vlásenek lze navíc ověřit pouze pomocí celoplošných 3D dat. Optický 3D měřicí stroj umožňuje zachycení 3D souřadnic volných tvarů jednotlivých vlásenek a celého statoru jedním kliknutím. Software poté během několika sekund poskytne přehledné zobrazení informací o kvalitě ve vysokém rozlišení.

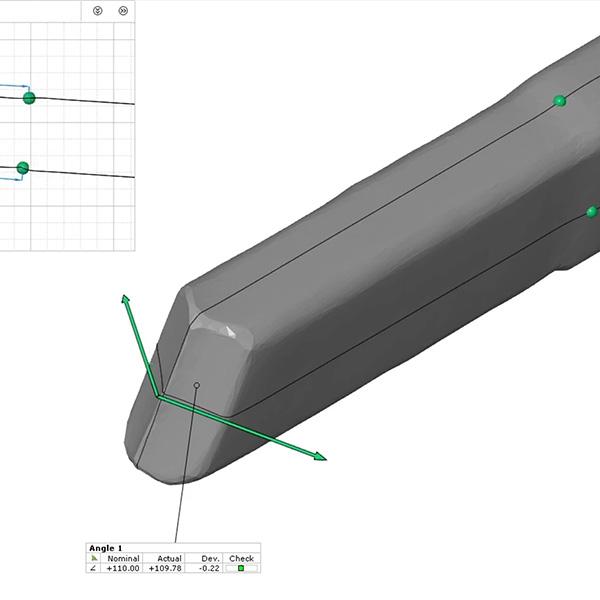

Kvalita ohýbání vlásenek

Kvalita ohýbání vlásenek

Digitalizace vlásenek

Konstrukce vlásenky není definována pouze CAD modelem, ale je vyvíjena v mnoha smyčkách prostřednictvím konfigurace parametrů ohýbání. CAD modely musí být naskenovány a vyrobeny tak, aby bylo možné vyhodnotit hotové vlásenky ve vztahu ke vzorové vlásence. Pruhová projekce a laserová triangulace generují vysoké rozlišení bodových mračen vlásenek, které software ZEISS REVERSE ENGINEERING rychle převádí na vysoce kvalitní CAD modely.

Další informace o zajišťování kvality vlásenek statorů

  • Měření vlásenky

    Více měřicích úloh zpracovaných pomocí přesné technologie ZEISS
