ZEISS LineScan

Mraky bodů získané vysokou rychlostí

ZEISS LineScan je vhodný, když je třeba celoplošně zachytit tvar pomocí mraků bodů – ať pro porovnání s existujícími sadami nominálních CAD dat nebo pro vytvoření nových CAD modelů.

Vysoká rychlost a komplexní zachycení povrchu zvyšují produktivitu
Široký výběr senzorů s různými měřicími rozsahy a přesnostmi pro různé aplikace

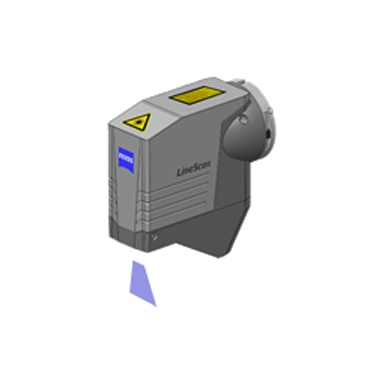

ZEISS LineScan 2-8 je nejpřesnější liniový skener na souřadnicových měřicích strojích na světě a zajišťuje vynikající výsledky měření
Výkonná softwarová integrace v ZEISS CALYPSO – pro jednotné a snadno použitelné uživatelské rozhraní

Výhody

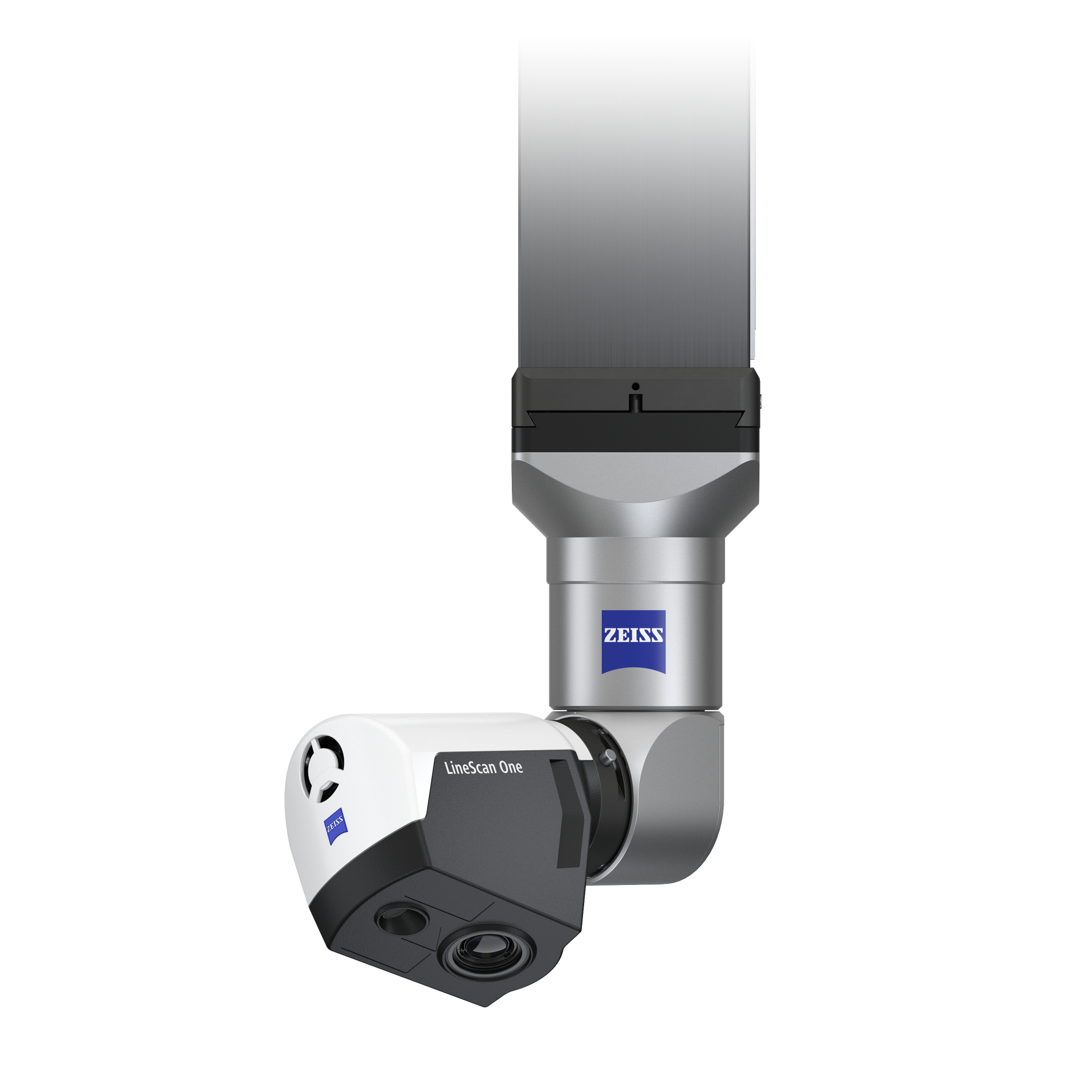

ZEISS LineScan One

ZEISS LineScan One je vstup do světa optické měřicí technologie pro kompletní a efektivní měření volně tvarovaných povrchů. Laserový triangulační senzor zachycuje velké množství bodů pro přesné porovnání nominální a naměřené geometrie.

Vysoká přesnost (20 mikronů)
Velmi rychlý (232 960 bodů za sekundu)
Přímá integrace do výkonného softwaru ZEISS CALYPSO pro jednotné a snadno použitelné rozhraní

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Příklady použití

Senzor ZEISS LineScan je velmi vhodný pro karoserie, výrobu forem a nástrojů, výrobu modelů, konstrukci a pro dotykově citlivé a jemně strukturované povrchy.

Medicínské systémy

Kontrola rovinnosti fotografických desek pro digitální rentgen

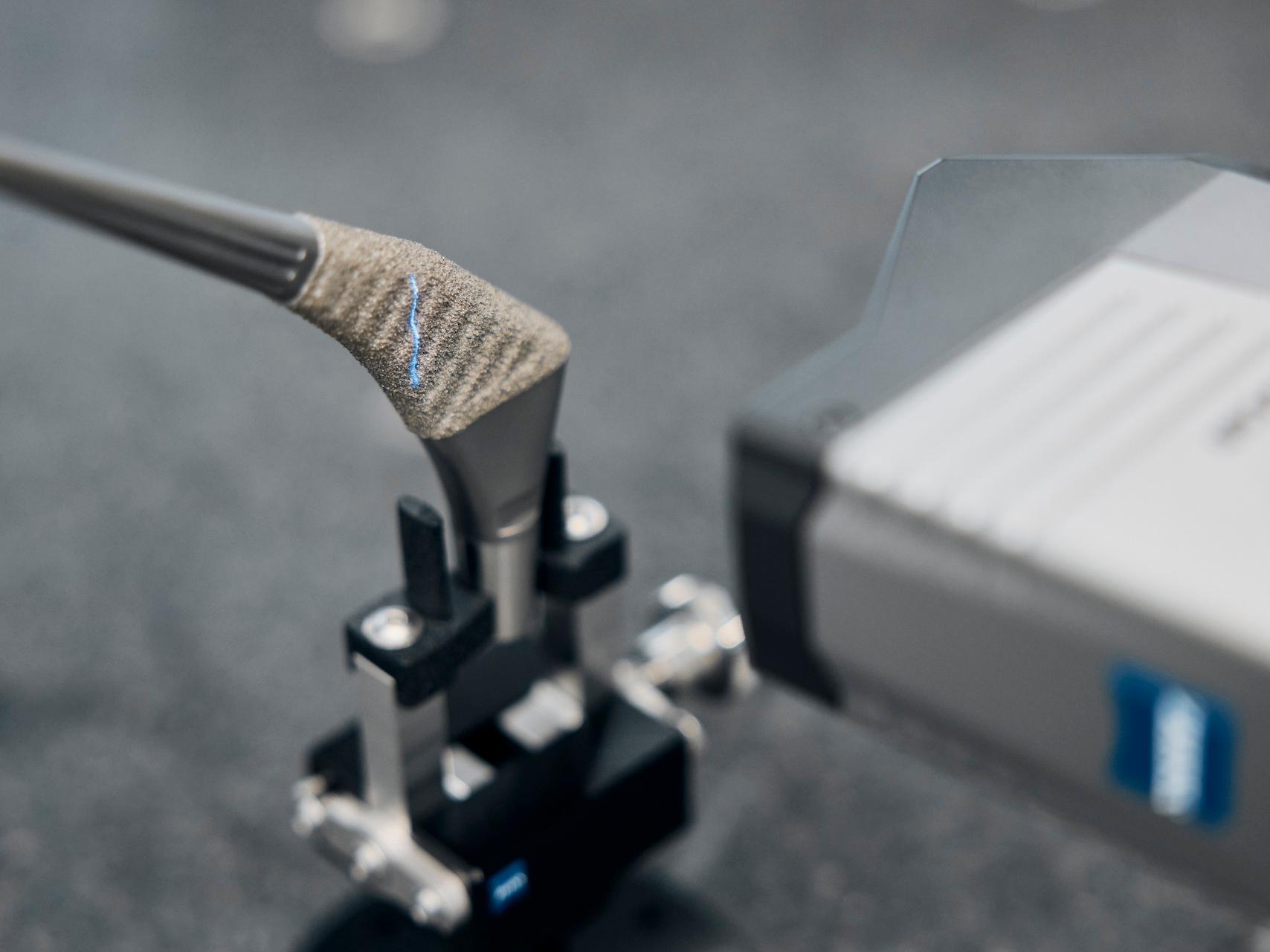

Kontrola forem pro zubní vrtačky

Energie

CAD měření a reverzní inženýrství lopatek pro větrné a vodní turbíny

Stavba lodí

CAD porovnání bloků válců lodních motorů

Objemová analýza pro elektrické motory

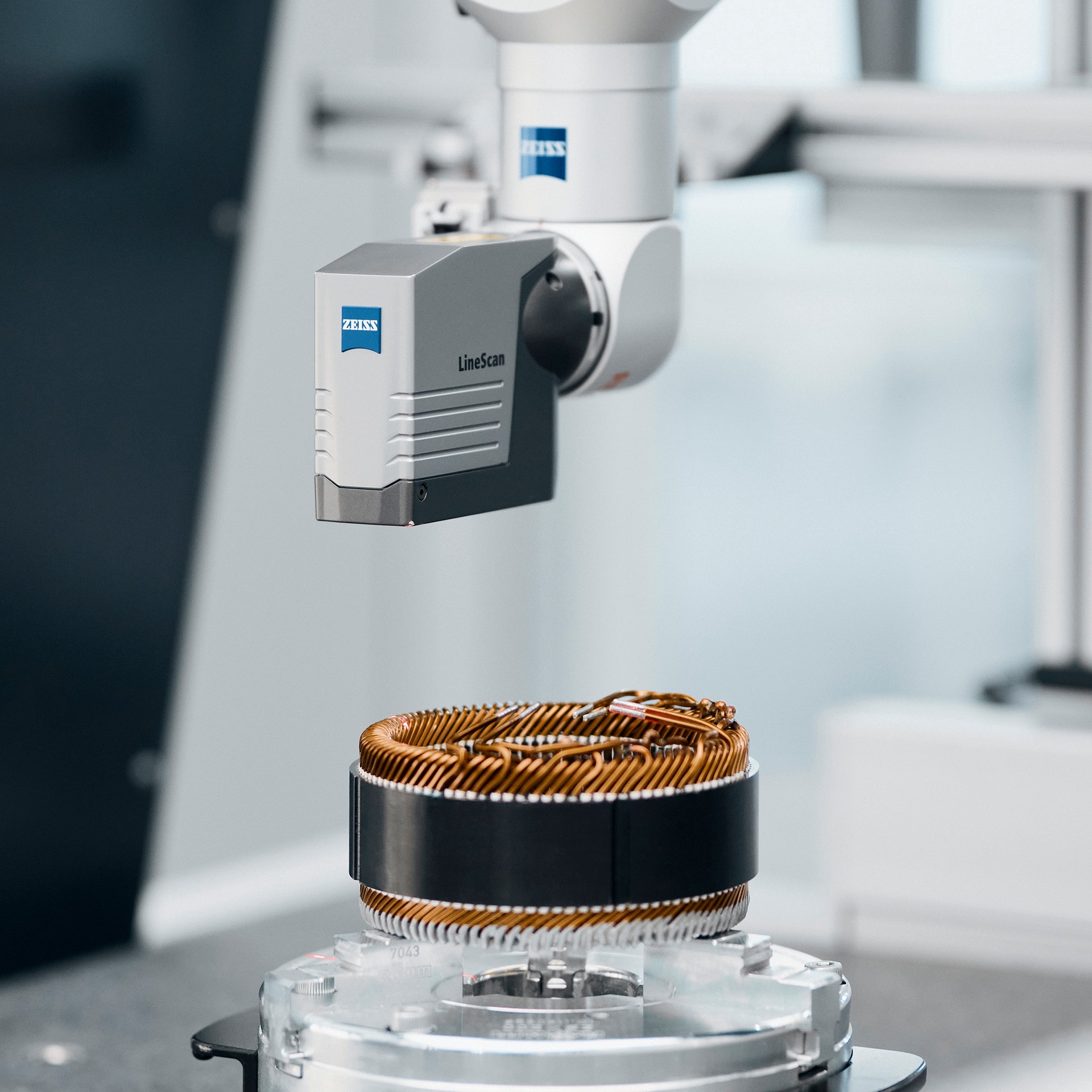

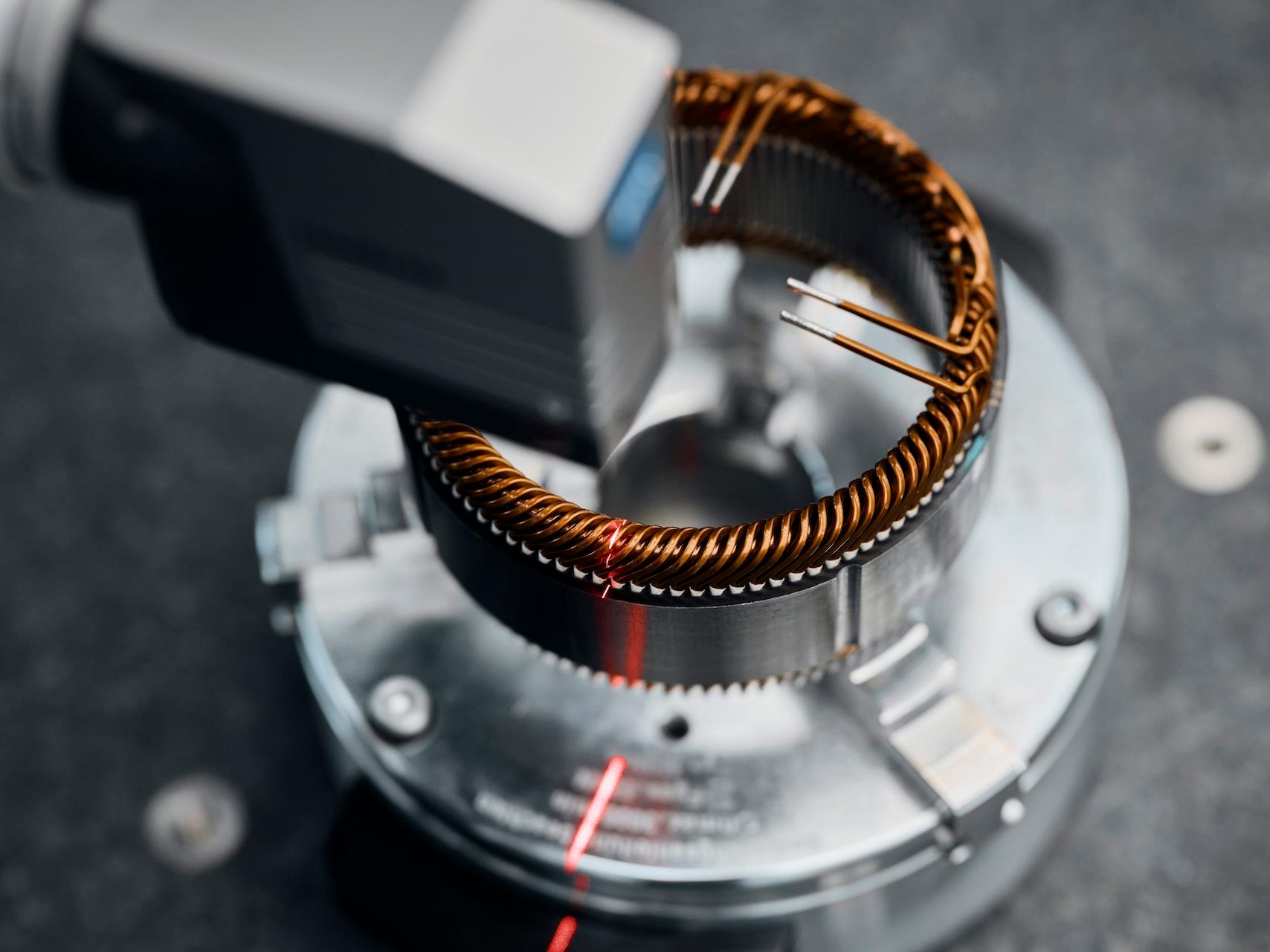

Příkladem použití optického senzoru ZEISS LineScan jsou aplikace pro elektromobilitu. Vnější rozměry statoru jsou rozhodujícím faktorem pro jeho montáž do skříně elektrického motoru. Poloha připojovací příruby a hřídele vyžaduje měření vzhledem k poloze převodovky.

Velký výběr s různými měřicími rozsahy

Hodí se pro nejrůznější aplikace

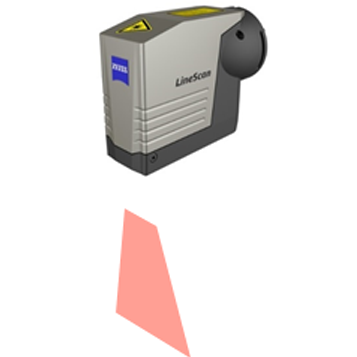

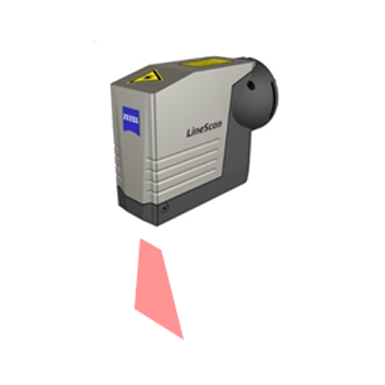

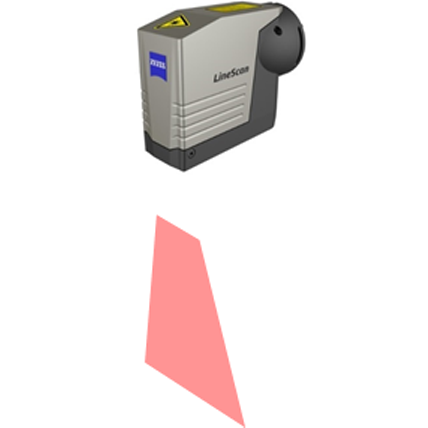

	LineScan One	LineScan 2-25	LineScan 2-25	LineScan 2-50	LineScan 2-100
*MPE P (D.95%:Tr:Opt):**	20 μm	2,9 μm – PRISMO; 3,3 μm – CONTURA/ACCURA	12 μm	20 μm	50 μm
*RMS:**	5 μm	0,9 μm	4 μm	5 μm	12 μm
Oblasti použití:		Malé součástky s vysokou přesností; malé tolerance	Středně velké součásti s vysokou přesností; střední tolerance >	Univerzální skener pro širokou škálu aplikací >	Velmi velký měřicí rozsah s nižší přesností; velké tolerance
Max. počet skenovaných bodů:	Až 232 960	700 000	700 000	256 000	700 000
Automatická korekce osvětlení:	Ano	Ne	Ne	Ne	Ne
Kompatibilní produkty:	ZEISS SPECTRUM, ZEISS CONTURA	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
