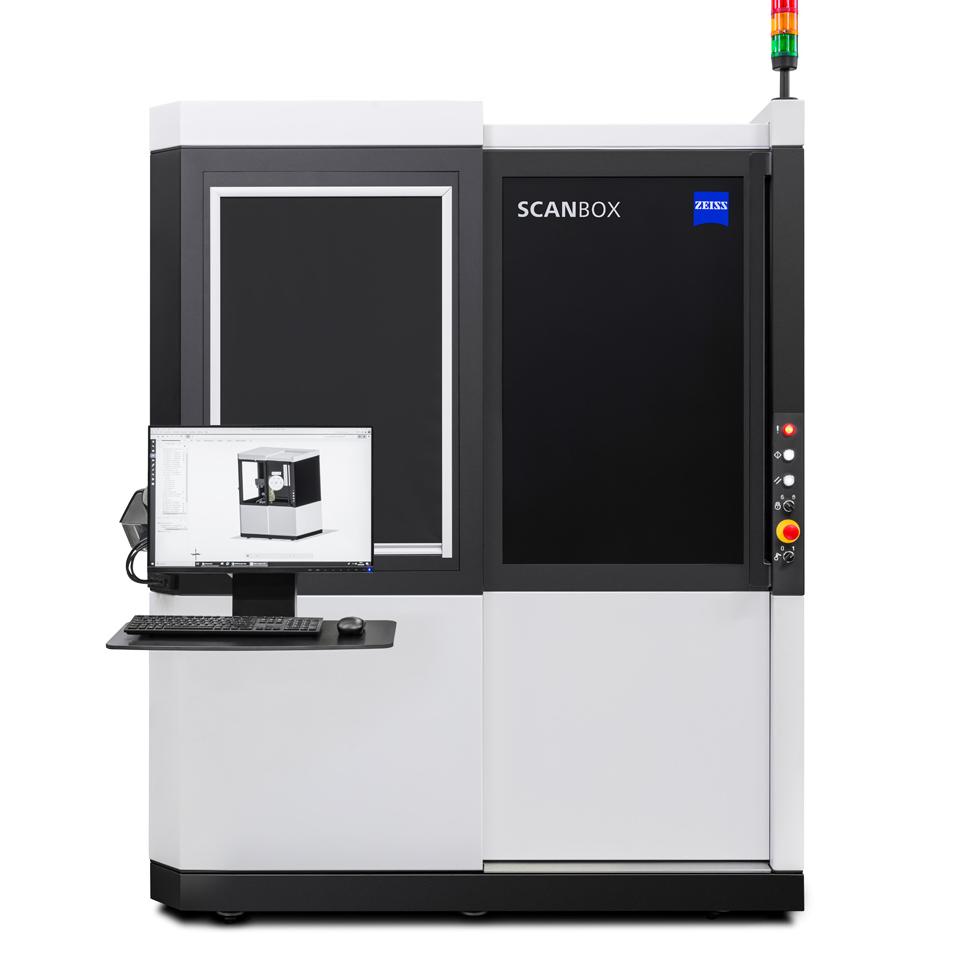

ZEISS ScanBox 4105 for eMotors

Efektivní zajištění kvality při výrobě statorů

ZEISS ScanBox 4105 for eMotors se specializuje na velmi rychlou a přesnou kontrolu a digitalizaci vlásenek a statorů. Jak kompletní statory včetně vlásenek, tak i jednotlivé vlásenky nebo více vlásenek lze plně automaticky kontrolovat ve velmi krátkém čase. Zachycená 3D naměřená data jsou vizualizována a analyzována ve výkonném kontrolním softwaru ZEISS INSPECT.

Kompaktní konstrukce s malým půdorysem
Přesná celoplošná 3D data s vysokým rozlišením detailů
Snadné měření stisknutím tlačítka

Automatizovaná kontrola a digitalizace statorů a vlásenek

Standardizovaný měřicí stroj ZEISS ScanBox 4105 for eMotors nabízí vše z jednoho zdroje: Programování, automatickou digitalizaci a reporty. Díky intuitivnímu uživatelskému rozhraní a virtuální měřicí místnosti (VMR) jako centrálnímu softwaru pro řízení a plánování měření se systém ZEISS ScanBox 4105 for eMotors snadno používá.

Optická 3D měřicí technologie: rychlé, přesné a reprodukovatelné výsledky měření

Senzor ATOS Q for eMotors je integrován do automatizovaného ZEISS ScanBoxu 4105 for eMotors. Za velmi krátkou dobu senzor zachytí informace o kvalitě s vysokou úrovní detailů a vytvoří tak spolehlivý základ pro vyhodnocení těchto informací. ATOS Q for eMotors pracuje s bezkontaktní proužkovou projekcí, umožňuje detailní a reprodukovatelné snímání měřicích bodů i u struktur citlivých na dotyk.

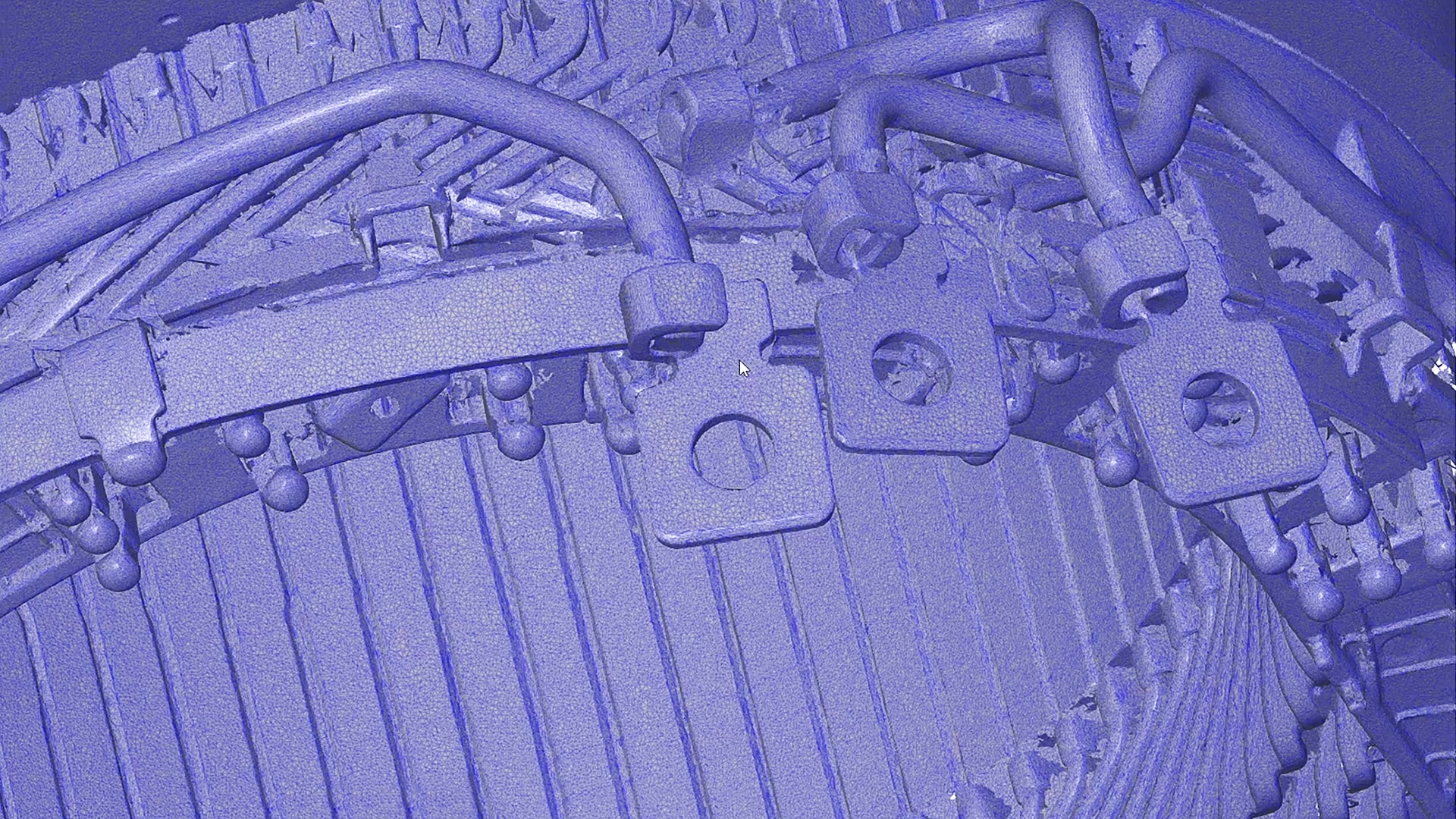

Celoplošná digitalizace

ZEISS ScanBox 4105 for eMotors byl speciálně vyvinut pro celoplošné automatizované skenování jednotlivých nebo více vlásenkových vinutí, stejně jako celých statorů. Není nutná žádná předchozí povrchová úprava.

Digitální geometrické dvojče

Software generuje kompletní geometrické digitální dvojče z 3D souřadnic rozložených po široké oblasti. To umožňuje rychlou a reprodukovatelnou identifikaci odchylek a vad v geometrii součástí ve srovnání s CAD modelem.

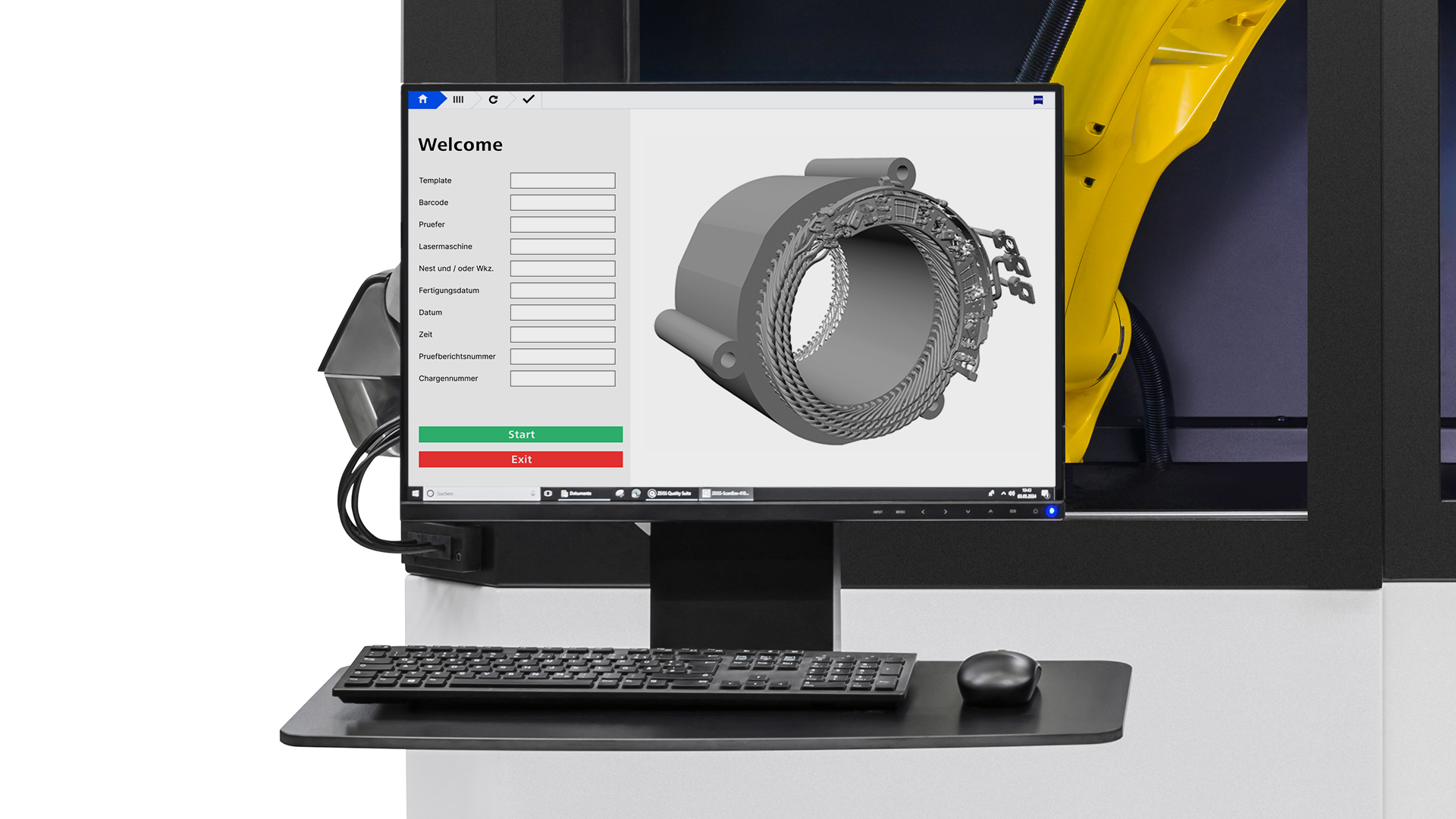

Snadné ovládání

Programujte a ovládejte ZEISS ScanBox 4105 for eMotors prostřednictvím uživatelsky přívětivého rozhraní Kiosk v softwaru. Vložte součást, vyberte měřicí program a stiskněte tlačítko Start.

ZEISS INSPECT pro celý pracovní postup

ZEISS ScanBox 4105 for eMotors se ovládá z kontrolního softwaru na platformě ZEISS Quality Suite: od sběru dat až po kontrolu a reporting. Pracovní postup měření může zahrnovat jednoduché i složité kontrolní úlohy – od jednotlivých měření až po monitorování v sériové výrobě Měřicí a kontrolní průběhy se provádějí prostřednictvím intuitivního uživatelského rozhraní Kiosk a virtuální měřicí místnosti (VMR). Typickými analýzami pro kontrolu kvality vlásenek jsou tolerance tvaru, úhlu a polohy, stejně jako body ohybu, poloměry a délky ramen.

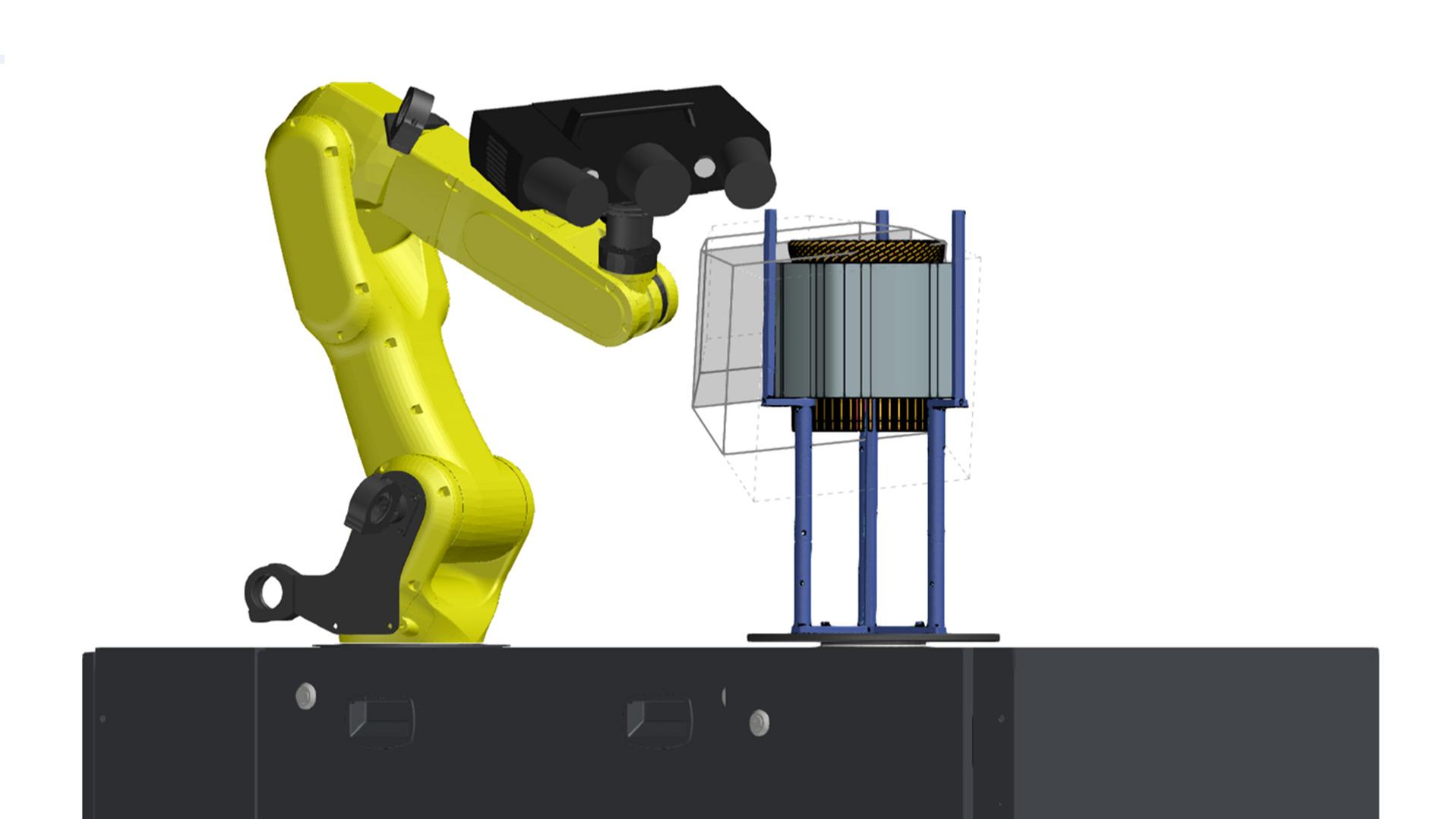

Virtuální měřicí místnost

Virtuální měřicí místnost (VMR) se otevře v ZEISS INSPECT. Obsahuje funkční obraz reálného ZEISS ScanBox 4105 for eMotors a také programování robota včetně kinematiky jeho drah. Funkce Smart Teach se používají k definování testovaných pozic senzorů, které jsou následně automaticky vyhodnoceny a optimalizovány softwarem. Všechny pozice obsažené v plánu měření lze poté projet a porovnat s dříve importovanými CAD daty nebo s referenčním modelem, který byl dříve vytvořen offline.

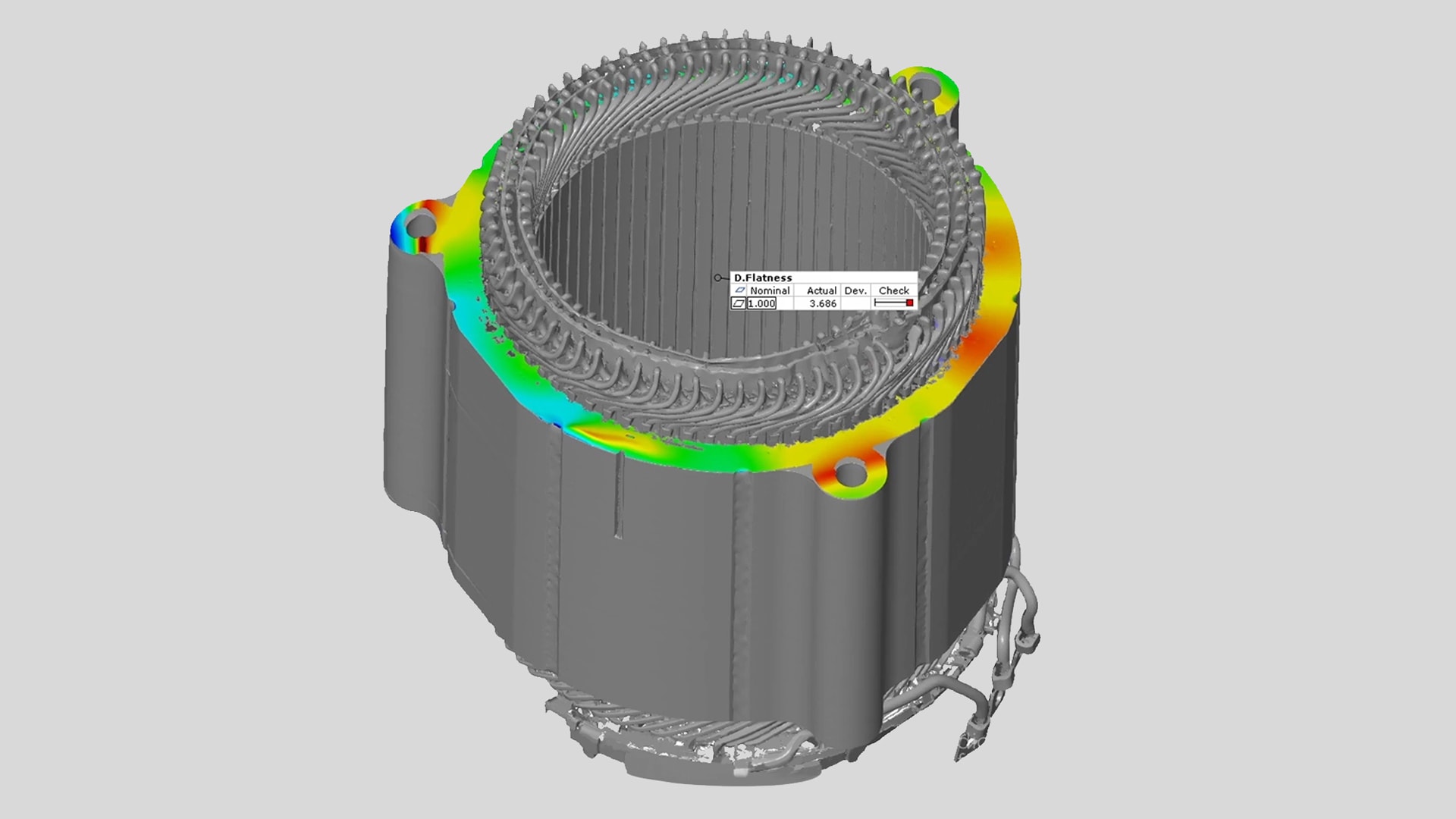

Kontrola statorů a vlásenek

Jakmile je vytvořeno digitální geometrické dvojče, lze měřená data porovnat s nominálními daty z CAD modelu. Za tímto účelem jsou obě datové sady vzájemně vyrovnány, např. pomocí vnitřního válce plechového svazku, čelní plochy, zářezu nebo spojovacího otvoru. Porovnání povrchů lze použít k ověření různých kritérií kvality. Zatímco kontrola statoru zahrnuje kontrolu trhlin, deformací klece vinutí nebo spojovacích bodů, průhybů, posunů a kruhovitosti vnitřního válce, kontrola vlásenek se zaměřuje na charakteristiky, jako jsou deformace na koncích vlásenek nebo proces ohýbání a skládání.

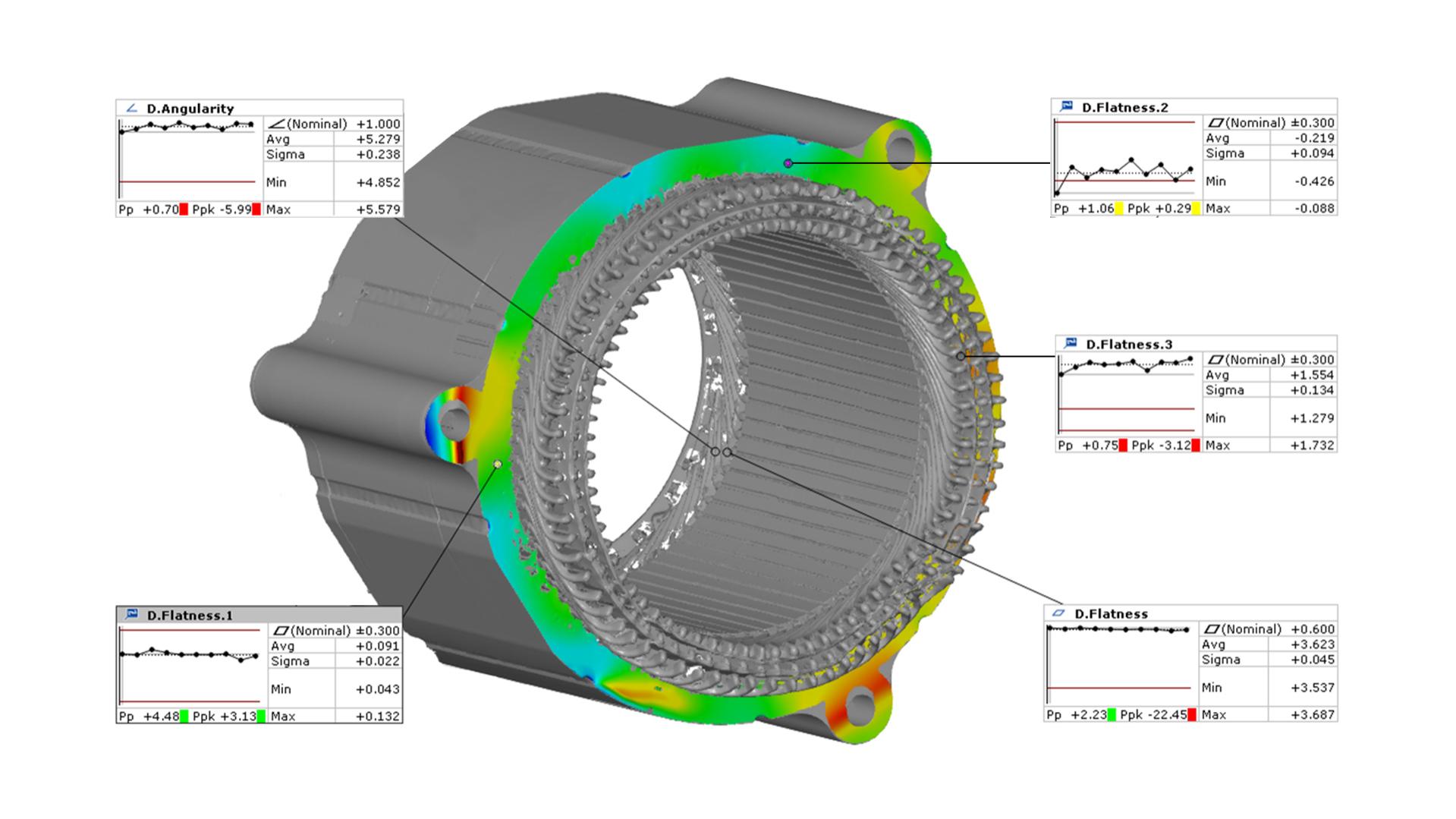

Analýza trendu

Pomocí automatické analýzy trendu lze včas identifikovat odchylky od ideálního modelu. Změny v předchozích výrobních krocích se při kontinuálním měření rychle zjistí. Lze z nich odvodit potřebné úpravy a implementovat je v předchozích výrobních krocích.

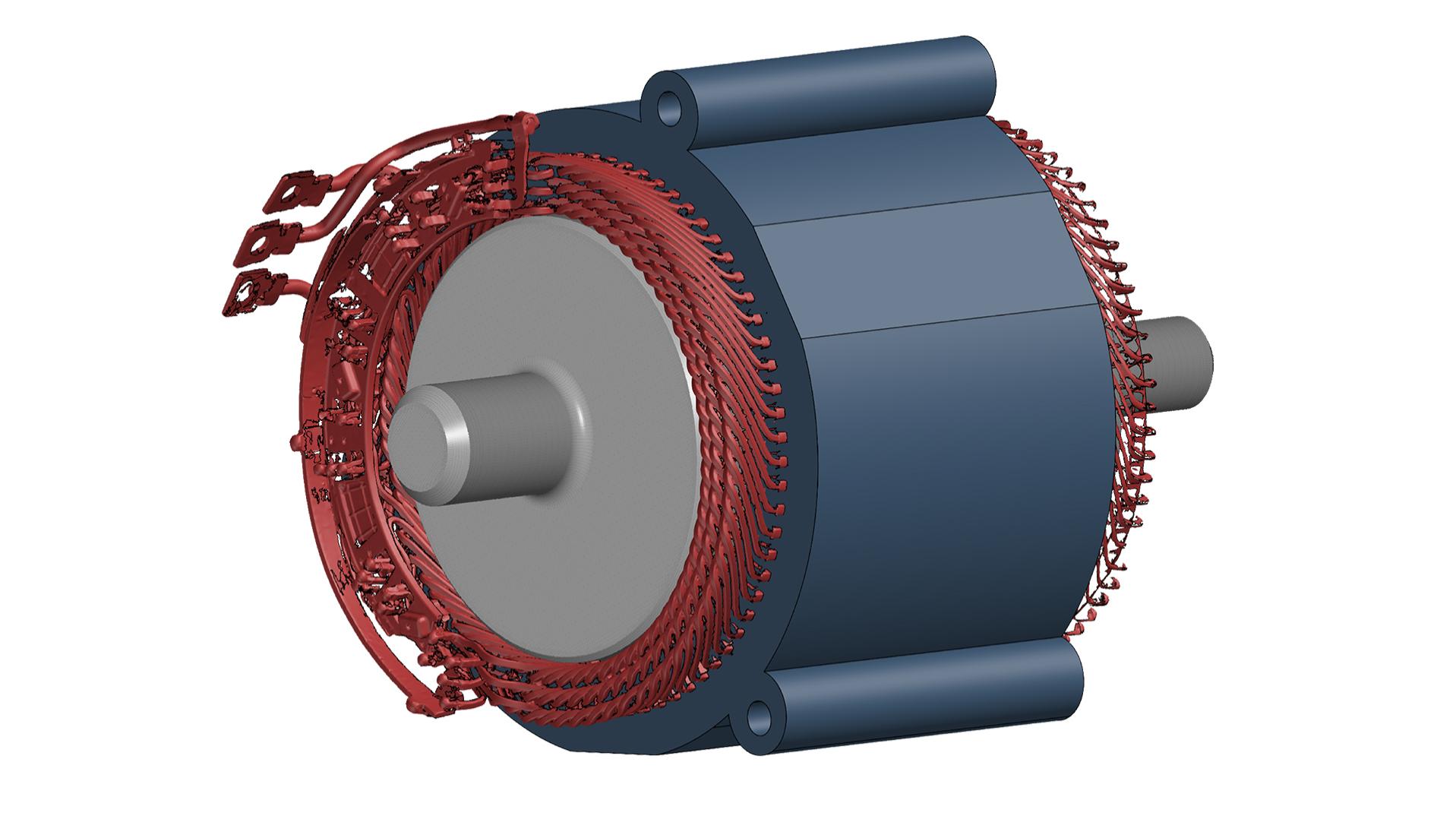

Digitální montáž

Stator a rotor v elektromotoru musí být přesně vzájemně vyrovnány. To lze předem simulovat a zkontrolovat pomocí digitální sestavy. Cílem je vyhodnotit přesnost usazení komponent.

Technické údaje

	ZEISS ScanBox 4105 for eMotors
Rozměry	1700 x 1200 x 2420 mm
Napájení	Standard, 100 – 240 V (jednofázové, 16 A)
Max. velikost součásti	Ø 500 mm
Max. hmotnost součásti	100 kg
Vstup	Posuvné dveře s bezpečnostním spínačem
Šířka otvoru	680 mm
Montáž nebo upevnění na podlahu	Není potřebné, mobilní
Koncept zakládání	Manuální, jeřáb
Kompatibilita senzorů	ATOS Q for eMotors

Unikátní interakce optické 3D a dotykové měřicí technologie

ZEISS PRISMO je ideálním doplňkem k ZEISS ScanBox 4105 for eMotors při kontrole elektromotorů. Tento souřadnicový měřicí stroj je ideální pro měření velmi úzkých tolerancí a poskytuje spolehlivá naměřená data i pro obtížně přístupné prvky.

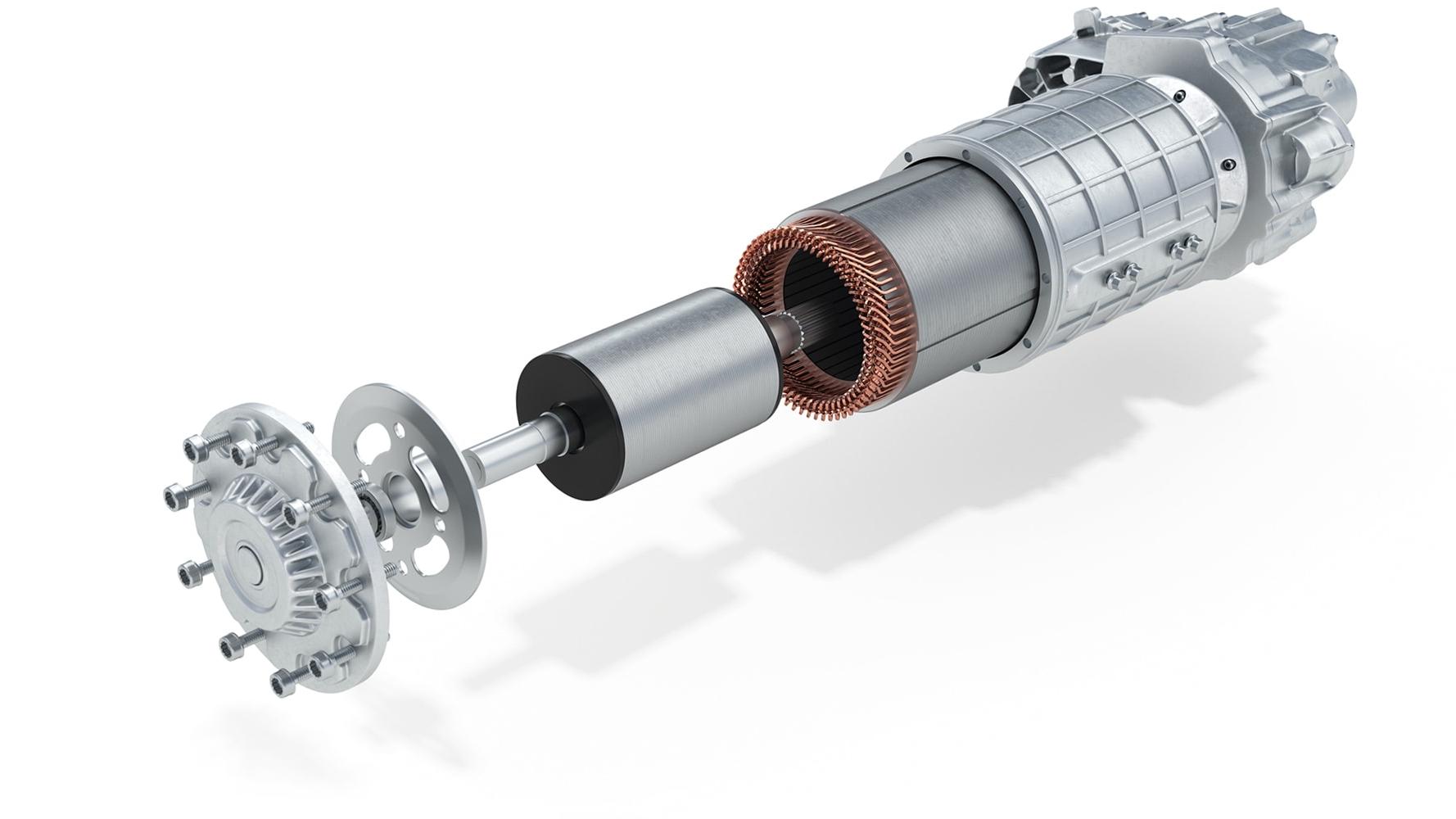

ZEISS eMobility solutions

Od softwaru po technickou implementaci – vše z jednoho zdroje: Integrace optické 3D metrologie a vysoce přesných dotykových systémů poskytuje ideální řešení pro zajištění spolehlivosti procesů při výrobě a montáži statorů a vlásenek pro elektromotory.

Zjistěte více

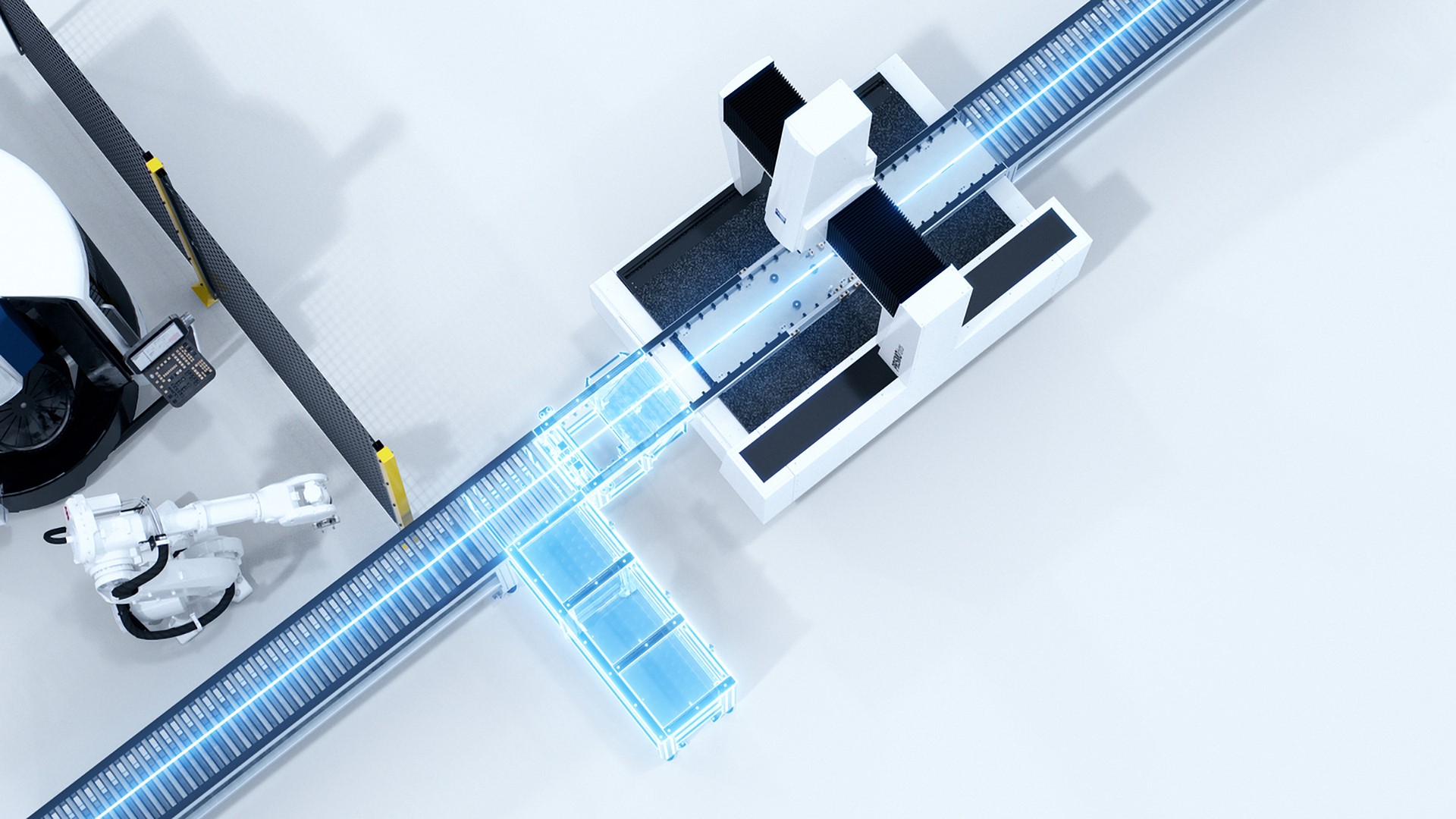

Automatizace s ZEISS Integration Series

Systémy podávání a zakládání ZEISS slouží k optimalizaci toku dílů a provozních časů v celém procesu měření. To platí i pro kombinaci optické 3D metrologie a dotykového souřadnicového měření – v měřicí místnosti, v blízkosti výrobní linky nebo přímo na ní.

Zjistěte více

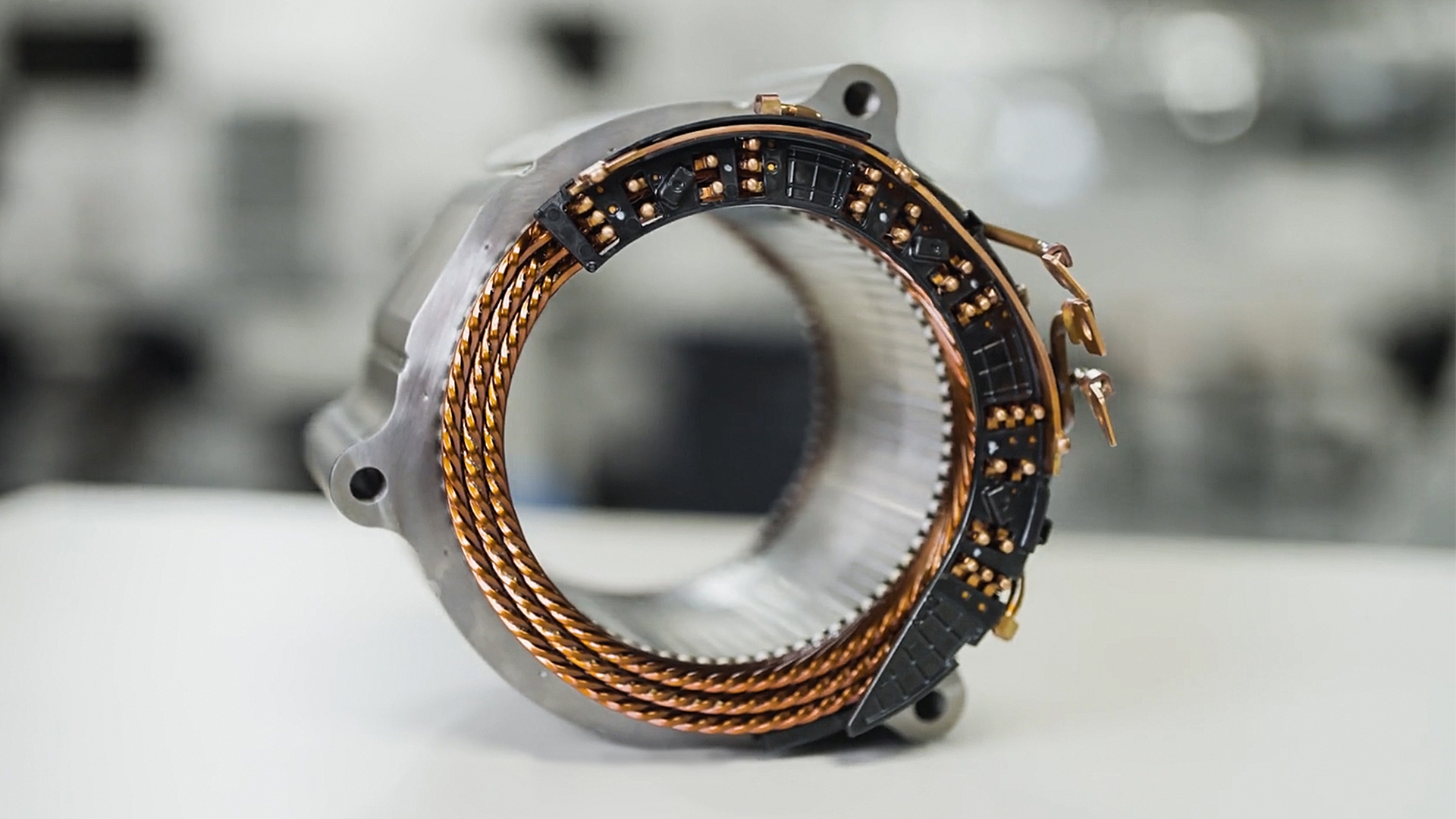

Jeden kontakt pro váš projekt eMobility

S vaším projektem se můžete spolehnout na společnost ZEISS. Poraďte se s našimi odborníky v oblasti vozidel na nové zdroje energie. Důvěřujte našim dlouholetým zkušenostem s realizací lokálních i globálních projektů a našemu know-how v oblasti průmyslové měřicí techniky. Váš místní partner je tu pro vás – od plánování a implementace až po servis.

Zjistěte více
