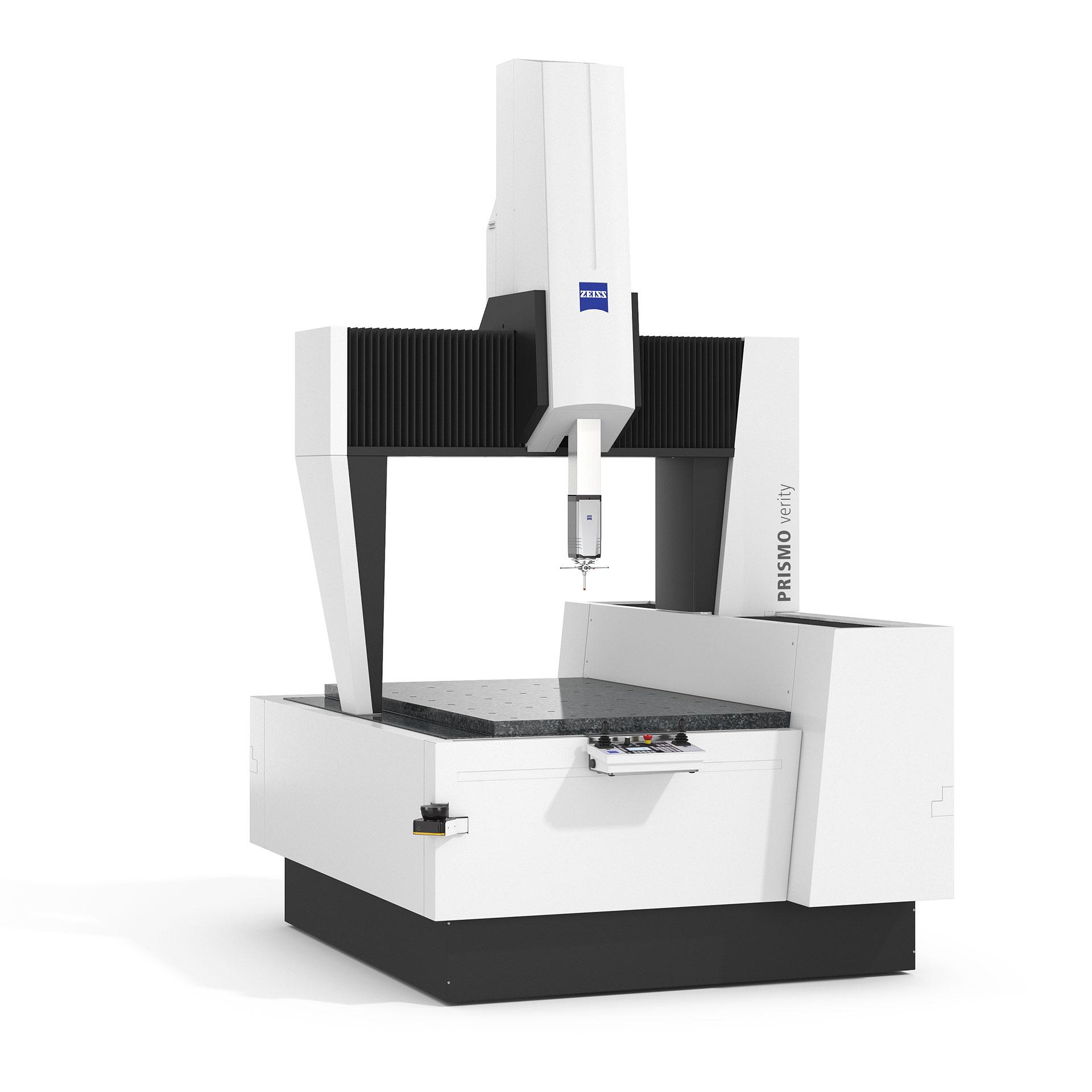

ZEISS PRISMO Verity
Řada ZEISS PRISMO

ZEISS PRISMO verity

Nový standard

ZEISS PRISMO verity poskytuje výsledky s chybou měření délky již od 0,7 + L/400 µm a díky vylepšeným hodnotám měření tvaru je předním souřadnicovým měřicím strojem ve své třídě. Souřadnicový měřicí stroj lze použít pro širokou škálu aplikací, kde je vyžadován vysoký stupeň přesnosti, a je vhodný pro měřicí místnosti třídy 3 v souladu s VDI/VDE 2627.

  • Vynikající přesnost díky lepším hodnotám
  • Vhodný pro měřicí místnosti třídy 3
  • Vysokorozlišovací měřítka ZERODUR®
  • K dispozici s otočným stolem RT-AB select pro přesnější měření rotačně symetrických součástí
ZEISS PRISMO verity
Kontakt

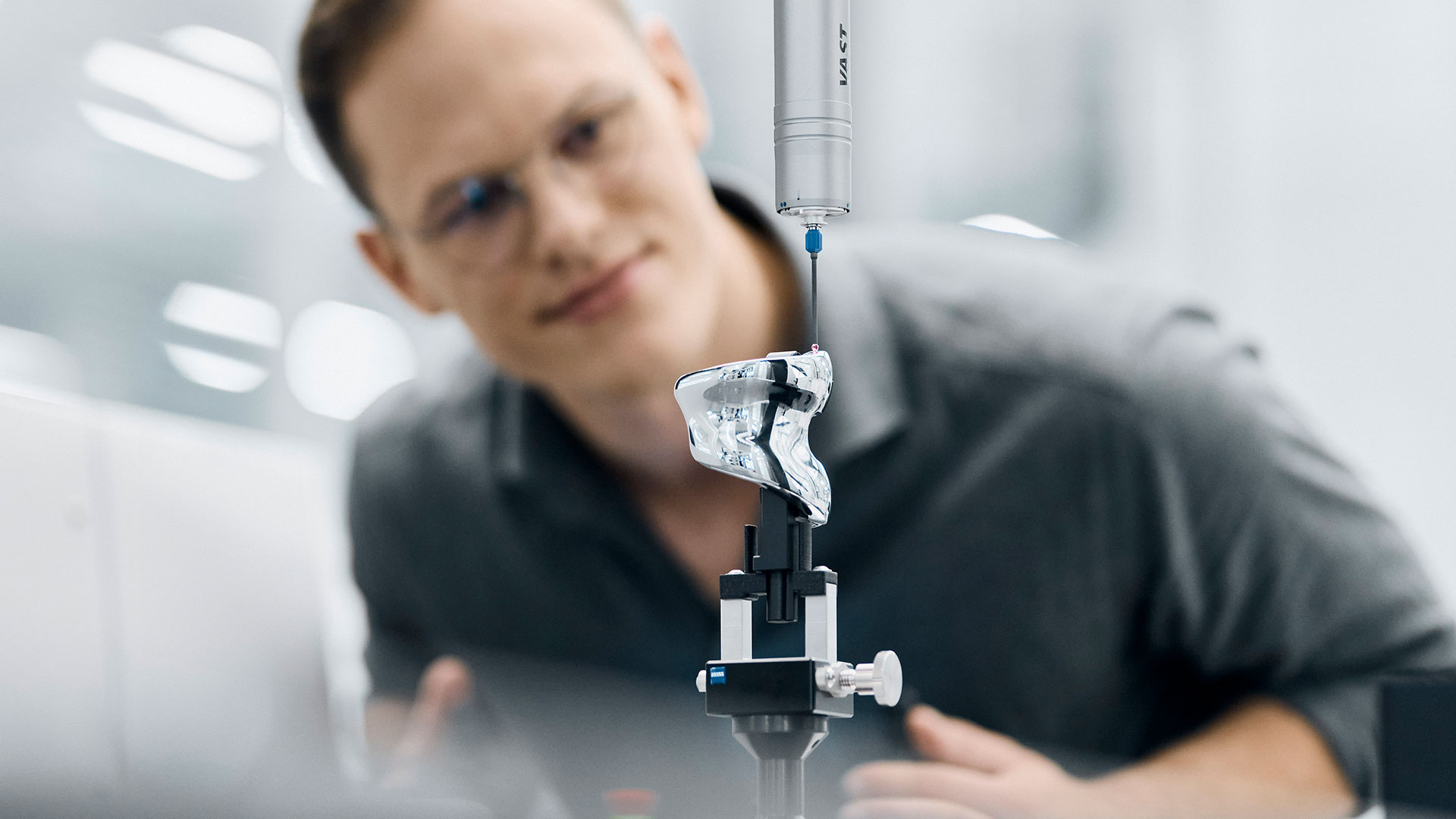

Vynikající přesnost díky lepším hodnotám

ZEISS PRISMO verity přesvědčí zlepšenými hodnotami měření tvaru (také díky ZEISS RT-AB select pro rotačně symetrické součásti) a dosahuje přesnosti měření od 0,7 + L/400 µm. Díky použití technologie ZEISS VAST navigator se maximální rychlost měření nastavuje automaticky – pro přesná měření v krátkém čase.

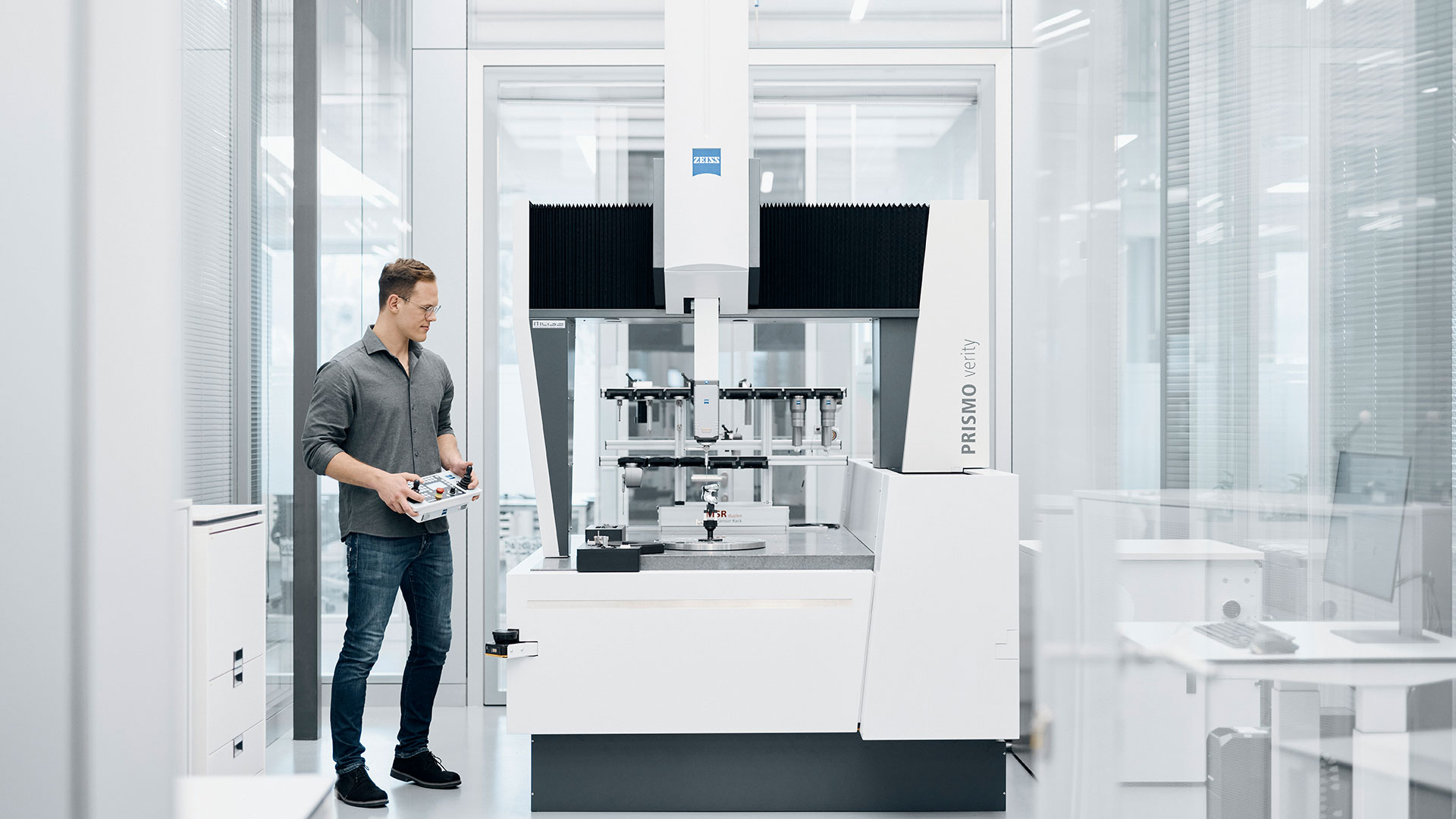

Vhodný pro měřicí místnosti třídy 3

Úpravami typu souřadnicového měřicího stroje splňuje ZEISS PRISMO verity požadavky na měřicí místnosti třídy 3 v souladu s normou VDI/VDE 2627. Všechna potřebná měření lze proto provádět v klimatizované komoře při teplotě 19–22 °C.

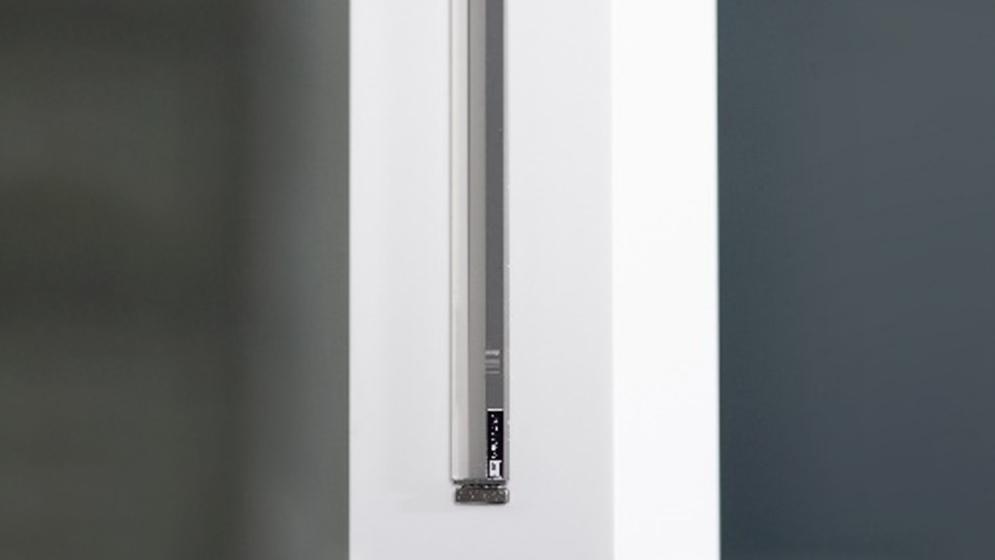

Vysokorozlišovací měřítka ZERODUR®

Měřítka s plovoucím uložením s rozlišením 80 nm výrazně snižují vliv tepelně indukovaných změn v základním přístroji. Použitý materiál ZERODUR® má koeficient tepelné roztažnosti (CTE) téměř nulový, a proto eliminuje vliv torze a teplotních výkyvů. Není nutné použít teplotní senzory ani nejsou nutné žádné další korekce.

Se strojem ZEISS PRISMO verity začíná nová éra

Více než jen facelift: Produkty řady ZEISS PRISMO byly kompletně přepracovány. Díky četným vylepšením dosáhla bezpečnost, ekonomická a ekologická efektivita, flexibilita, ergonomie a v neposlední řadě produktivita zcela nové úrovně. Úpravou parametrů skenování a zdvojnásobením rychlosti skenování (ze 150 mm/s na 300 mm/s) se zvýšila produktivita. Zároveň se hladina hluku snížila o 34 %. Od energeticky úsporného řízení a ovládacího panelu s novým designem až po automatizované bezpečnostní mechanismy a vylepšenou kompatibilitu senzoru – produkty řady ZEISS PRISMO jsou výkonnější než kdykoli předtím.
Se strojem ZEISS PRISMO verity začíná nová éra

  • Produktivita se zvyšuje úpravou parametrů skenování s obecným zdvojnásobením rychlosti skenování (ze 150 mm/s na 300 mm/s). Nové bezpečnostní laserové skenery také umožňují výrazně rychlejší měření než dříve – a zároveň spolehlivě zachovávají vysoké bezpečnostní standardy, protože skenery automaticky snižují rychlost, když detekují osoby nebo objekty v bezpečnostní zóně. Volitelný modul ZEISS VAST Rotary Table Axis (ZVRA) také zajišťuje vyšší produktivitu. Definice osy na otočném stole s ním trvá pouhých 16 sekund – což představuje úsporu času 80 % ve srovnání se standardními metodami.

  • Všechny souřadnicové měřicí stroje řady ZEISS PRISMO jsou certifikovány mezinárodně uznávanou Německou úrazovou pojišťovnou (DGUV). Pro další zvýšení bezpečnosti byly zavedeny přídavné inovace, jako například nastavitelné boční panely. Zmenšením vzdálenosti mezi pohyblivými částmi na méně než 4 mm se snižuje riziko rozdrcení. Bezpečnostní laserové skenery také detekují okolí souřadnicového měřicího stroje a automaticky snižují rychlost, jakmile jsou v definované zóně detekovány osoby nebo předměty.

  • Díky vestavěné funkci ZEISS PowerSaver se souřadnicový měřicí stroj automaticky odpojí od napájení, když se nepoužívá. Uživatelé si mohou individuálně nastavit aktivaci funkce a definovat konkrétní doby prostojů, což snižuje spotřebu energie. Nová řídicí jednotka ZEISS C99m zajišťuje další úspory. Má štíhlejší design a snižuje spotřebu energie o 64 % ve srovnání s předchozím modelem (v interním testovacím srovnání mezi starým a novým řízením). ZEISS AirSaver navíc zajišťuje, že se stlačený vzduch po uplynutí přednastavené doby vypne.

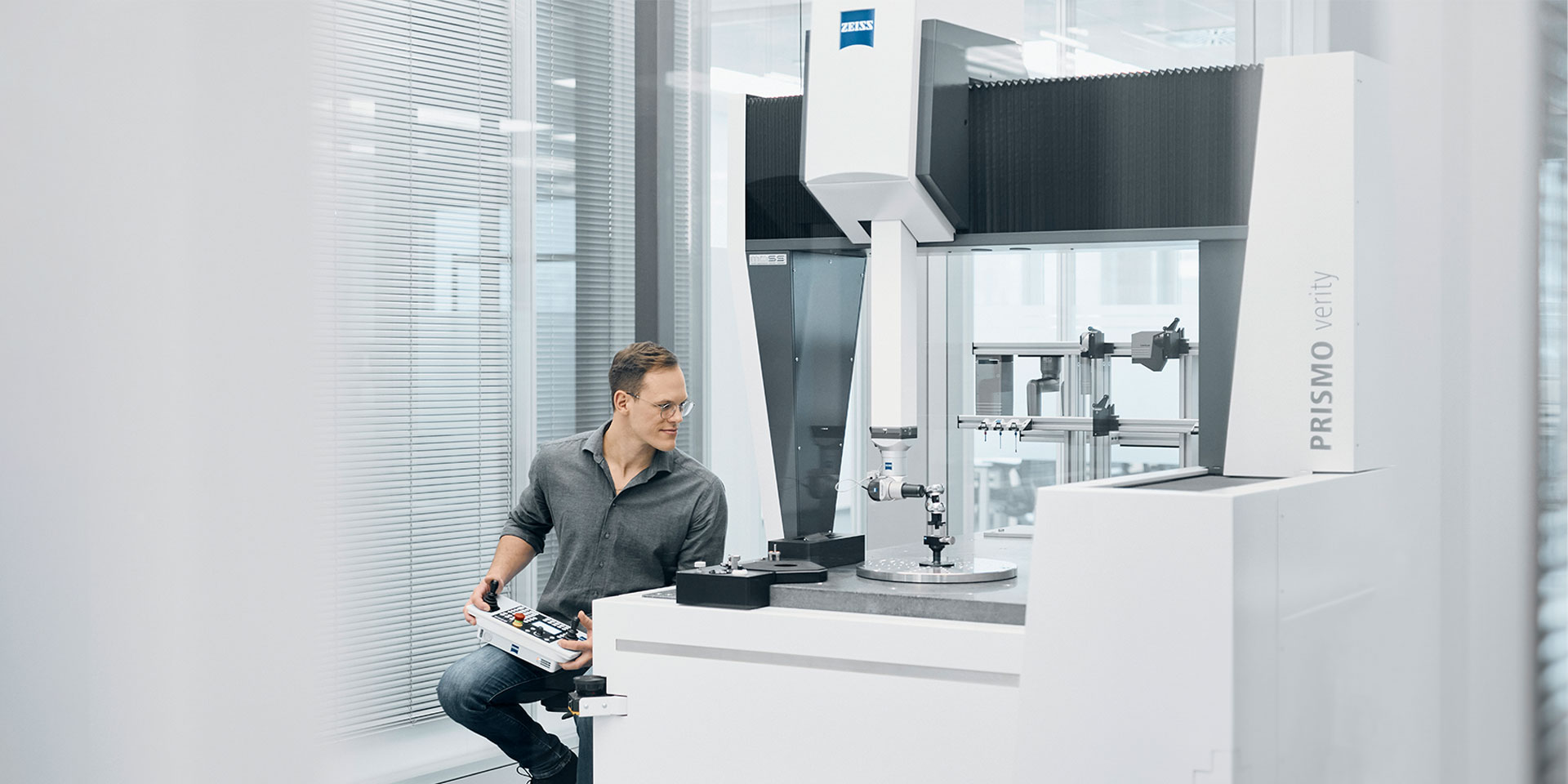

  • Ovládací panel zajišťuje snadné sledování a ovládání. Když se nepoužívá, lze jej pohodlně uložit do nového držáku ovládacího panelu. Většina spínačů byla také přenesena z řídicí jednotky přímo na ovládací panel. Nový kryt na přední straně navíc zajišťuje menší vzdálenost mezi operátorem a měřicím prostorem, což operátorovi usnadňuje zakládání těžkých součástí.

  • Technologie ZEISS mass umožňuje používat různé senzory na stroji ZEISS PRISMO. Díky novému řízení ZEISS C99m je souřadnicový měřicí stroj nyní kompatibilní se dvěma dalšími senzory: ZEISS ROTOS (senzor drsnosti) a ZEISS LineScan (optický senzor) pro ještě větší provozní flexibilitu.

Větší udržitelnost ve vašich měřicích procesech se strojem ZEISS PRISMO

Spotřeba energie hraje klíčovou roli ve fázi aktivního využití každého stroje, má významný dopad na ekologickou rovnováhu. Díky energeticky úsporným funkcím a nově vyvinuté úsporné řídicí jednotce představuje ZEISS PRISMO ukázkový příklad efektivní spotřeby zdrojů v oblasti průmyslové měřicí techniky. Řada ZEISS PRISMO nastavuje nové standardy z hlediska přesnosti, rychlosti, spolehlivosti a udržitelnosti.

Nová řada ZEISS PRISMO je vybavena novou řídicí jednotkou C99m, která snižuje spotřebu energie o 64 % v porovnání s předchozími modely.
Větší udržitelnost ve vašich měřicích procesech se strojem ZEISS PRISMO
Díky funkci ZEISS PowerSaver je stroj odpojen od napájení, když se nepoužívá, spotřeba energie je tak během prostojů snížena na nulu. Uživatelé mohou nastavit aktivaci ZEISS PowerSaver na konkrétní časy.
Větší udržitelnost ve vašich měřicích procesech se strojem ZEISS PRISMO
Systém ZEISS AirSaver zajišťuje další úsporu a automaticky vypíná stlačený vzduch po uplynutí nastavené doby.
Větší udržitelnost ve vašich měřicích procesech se strojem ZEISS PRISMO

Příběh úspěchu

GROB

A comprehensive portfolio for certainty and productivity

Manufacturing technology from GROB is used by more than two thirds of all manufacturers of electric cars. The Bavarian family-owned company has earned this market leadership role mainly through its rigorous quality standards. That is why GROB has relied on the comprehensive portfolio from ZEISS for many years.
Číst více

Technické údaje

Přesnost od

0,7 + L/400 µm

Teplotní rozsah

19-22°C

ZEISS technologie mass

✔

V souladu s DGUV

✔

Možnost modernizace starších modelů

✔

ZEISS PowerSaver

✔

Kompatibilita se ZVRA a ZVR

ZVRA (volitelně)

Sklokeramické měřítko

ZERODUR®: Rozlišení 80 nm

Rozměry

7/9/5 - 12/18/10

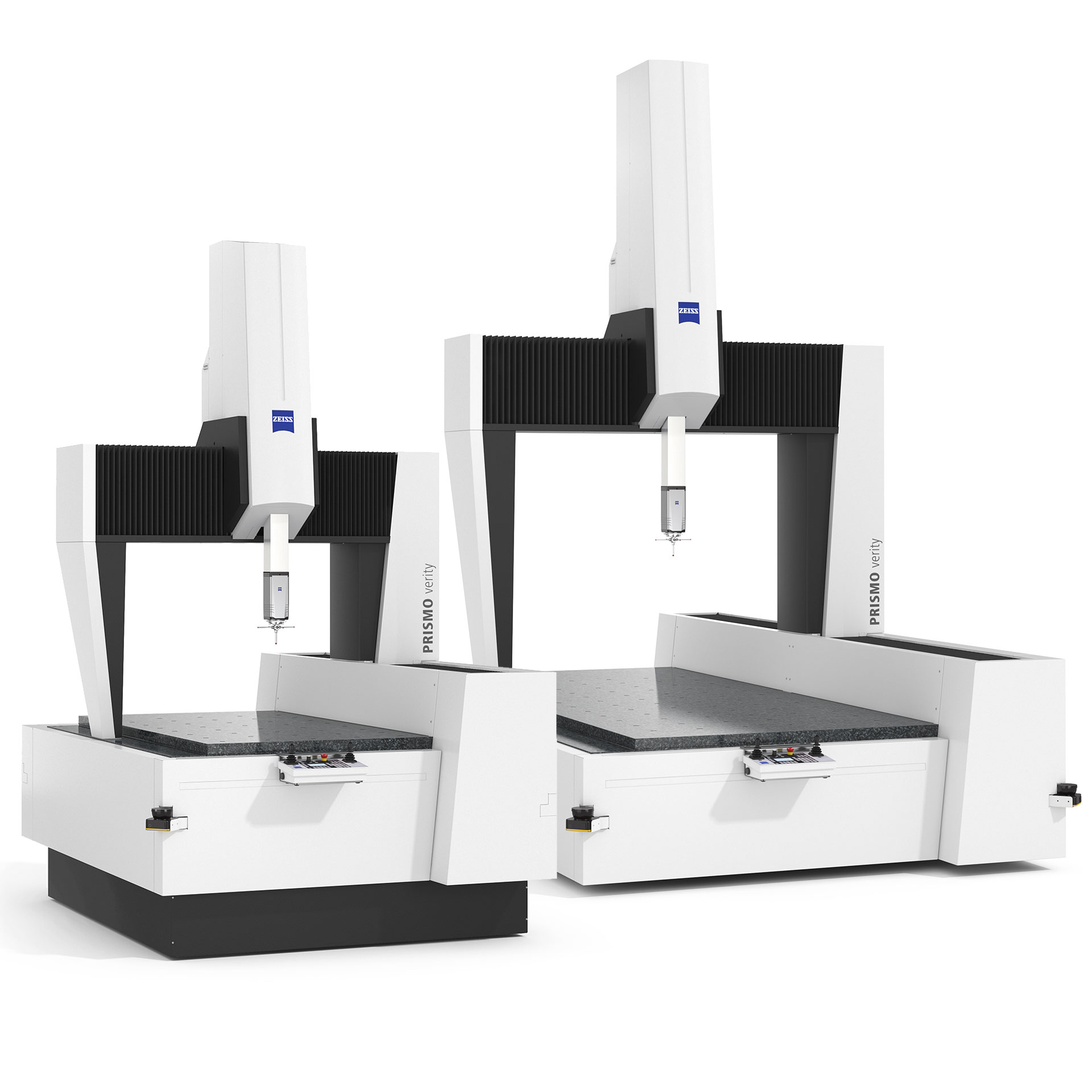

Různé velikosti pro širokou škálu aplikací
Různé velikosti pro širokou škálu aplikací

ZEISS PRISMO verity

Různé velikosti pro širokou škálu aplikací

ZEISS PRISMO verity je k dispozici v různých velikostech. Od nejmenší verze s měřicím rozsahem 700 x 900 x 500 mm až po největší provedení tohoto souřadnicového měřicího stroje s měřicím rozsahem 1200 x 1800 x 1000 mm.
