Řada ZEISS PRISMO

Kde je rozhodující přesnost

Objevte rodinu ZEISS PRISMO

Objevte novou éru přesnosti. ZEISS PRISMO je již více než 30 let jedním z nejpřesnějších souřadnicových měřicích strojů na trhu a dosahuje spolehlivých a reprodukovatelných výsledků s maximální přesností. Souřadnicové měřicí stroje řady ZEISS PRISMO nabízejí nejvyšší rychlosti měření ze všech souřadnicových měřicích strojů ZEISS a jsou vhodné pro použití v různých prostředích. Řada ZEISS PRISMO má čtyři modely. Jejich vysoká kvalita a přesnost měření zvyšují efektivitu vašeho procesu. Pokud nechcete při zajištění kvality kompromisy v přesnosti, je řada ZEISS PRISMO správná volba. Protože zde platí pravidlo: přesnost plus bezpečnost rovná se produktivita.

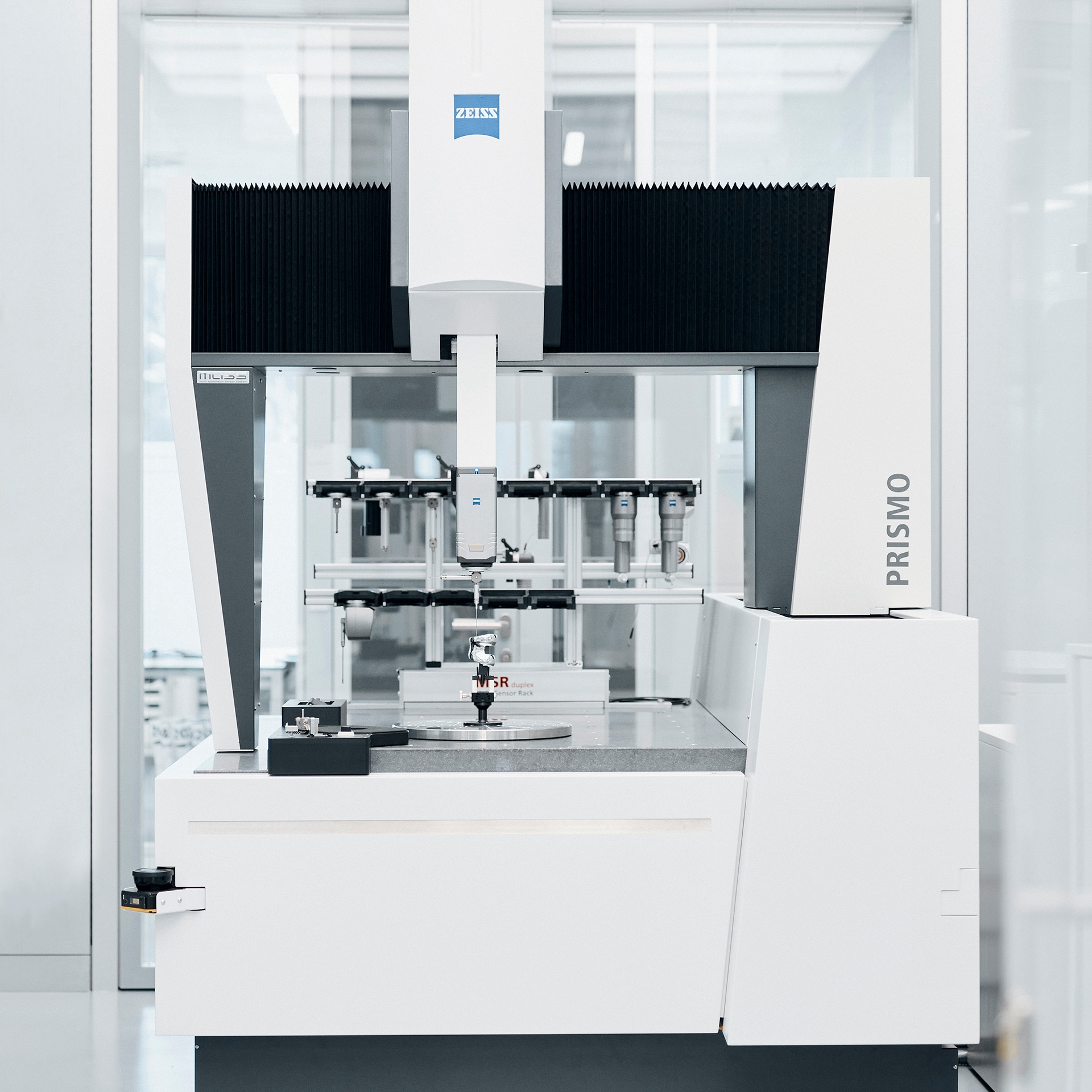

ZEISS PRISMO

Všestranný souřadnicový měřicí stroj

S chybou měření délky od 0,9 + L/350 µm je ZEISS PRISMO vlajkovou lodí mezi souřadnicovými měřicími stroji ZEISS, nabízí maximální produktivitu a vynikající výkon.

Zjistěte více

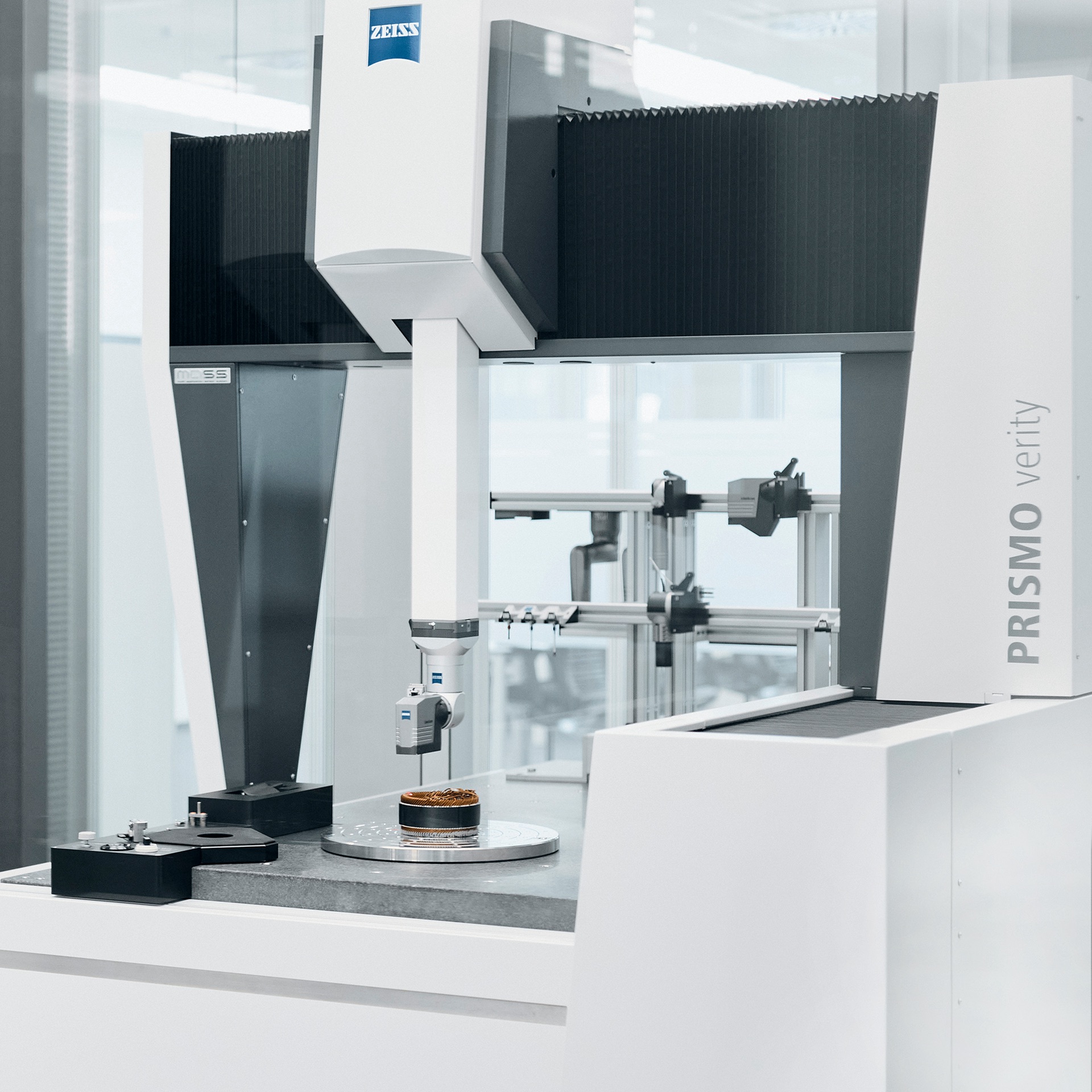

ZEISS PRISMO verity

Nový standard

ZEISS PRISMO verity poskytuje výsledky s chybou měření délky od pouhých 0,7 + L/400 µm a vylepšené hodnoty měření tvaru.

Zjistěte více

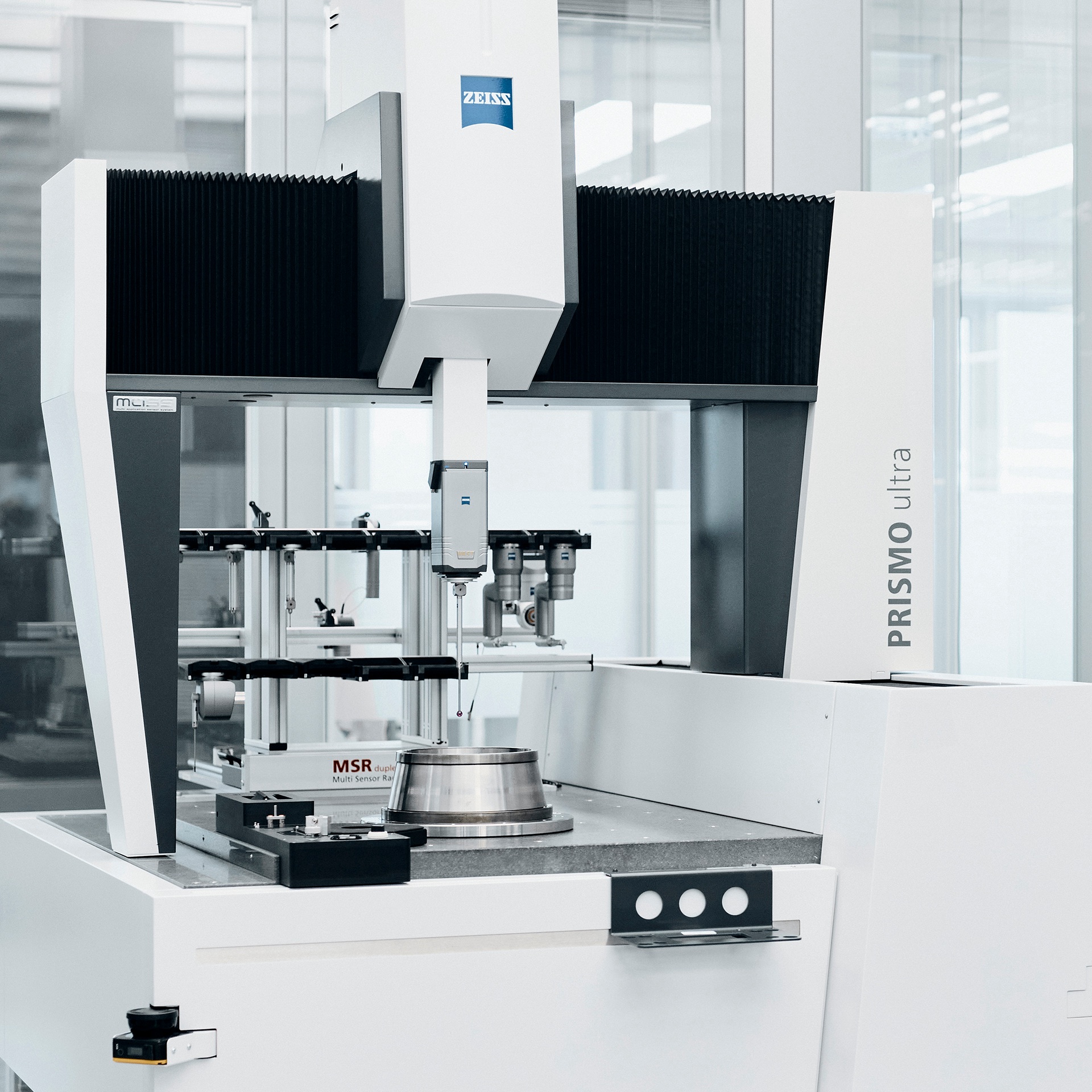

ZEISS PRISMO ultra

Maximální přesnost v řadě PRISMO

ZEISS PRISMO ultra s chybou měření délky 0,5 + L/500 µm ještě více zvyšuje přesnost, a proto je obzvláště vhodný pro výzkumné a kalibrační úkoly i pro referenční laboratoře.

Zjistěte více

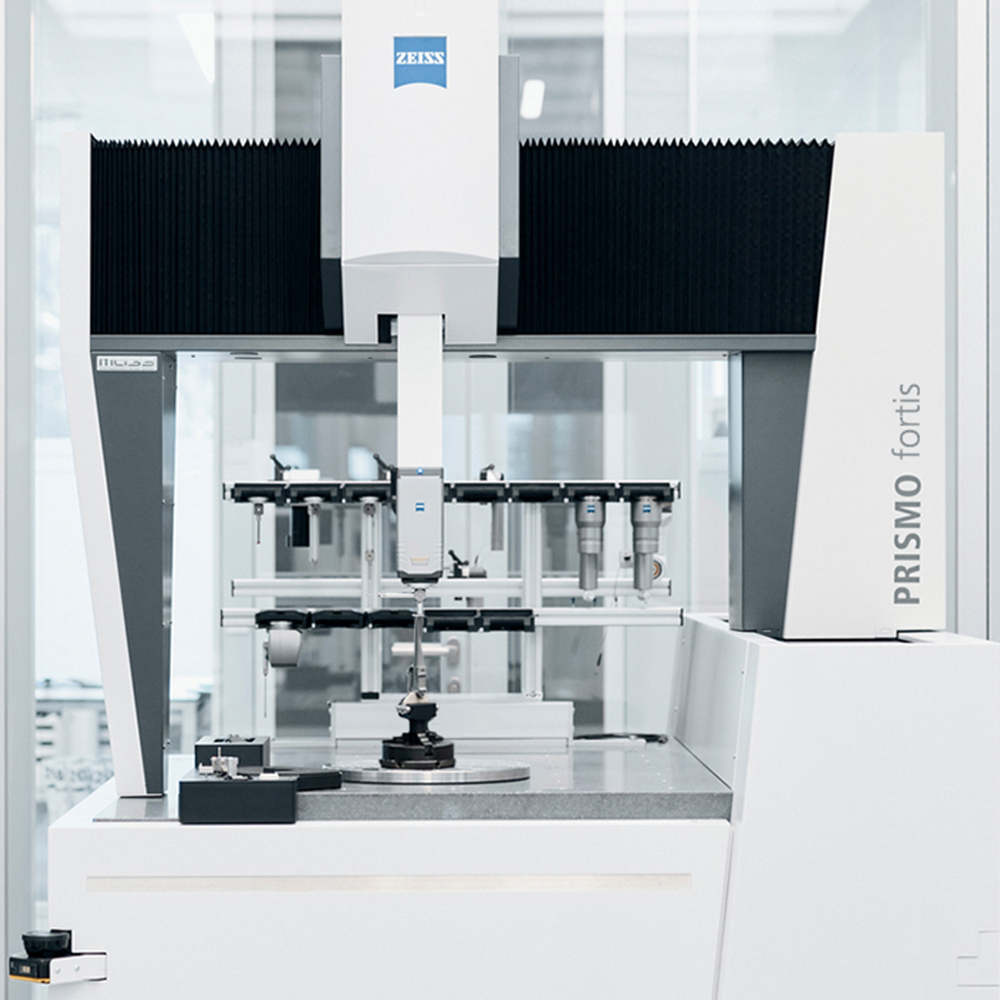

ZEISS PRISMO fortis

Přesnost ve výrobním prostředí

ZEISS PRISMO fortis je navržen pro použití ve výrobním prostředí a nabízí maximální přesnost i při teplotách až 40 °C.

Zjistěte více

ZEISS PRISMO nastavuje nové standardy

Více než jen facelift: Vlajková loď řady souřadnicových měřicích strojů ZEISS byla kompletně přepracována. Díky četným vylepšením dosáhla bezpečnost, ekonomická a ekologická efektivita, flexibilita, ergonomie a v neposlední řadě produktivita zcela nové úrovně.

Větší bezpečnost

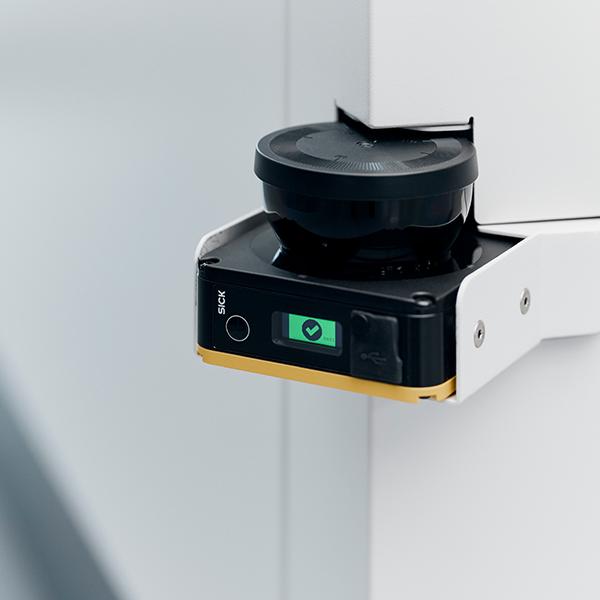

Bezpečnostní laserový skener a certifikace DGUV

ZEISS PRISMO je vybaven bezpečnostními laserovými skenery, které kompletně zachytí každý roh a automaticky spustí snížení rychlosti, jakmile detekují pohyb nebo nebezpečí v bezpečnostní zóně.

Kromě toho je každý souřadnicový měřicí stroj ZEISS PRISMO oficiálně certifikován mezinárodně uznávanou Německou úrazovou pojišťovnou (DGUV). Tato dobrovolná certifikace je mezi poskytovateli souřadnicových měřicích strojů unikátní. Pro splnění směrnic DGUV byly zavedeny další inovace, jako například nastavitelné boční panely. Zmenšením vzdálenosti mezi pohyblivými částmi na méně než 4 mm se snižuje riziko rozdrcení.

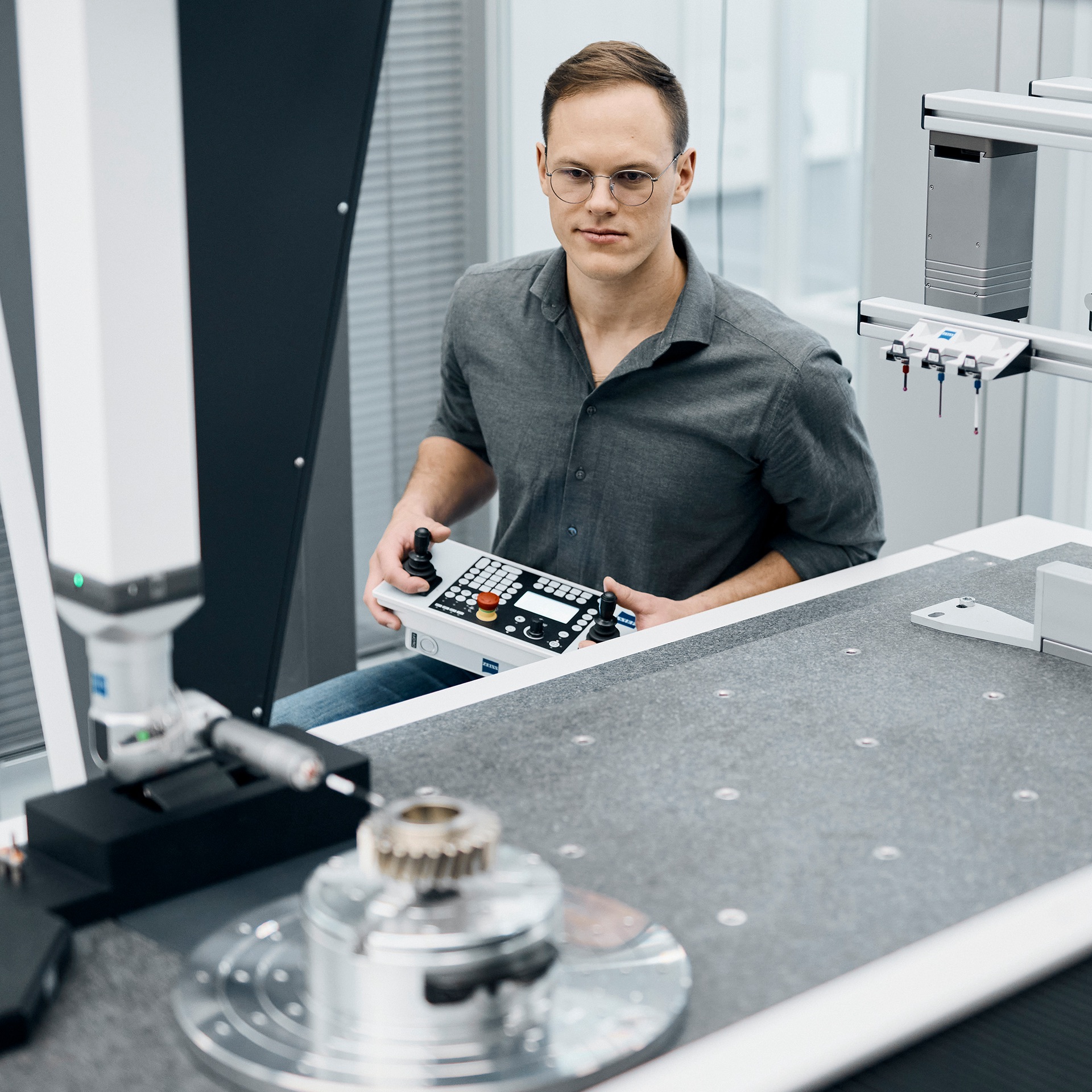

Maximální produktivita

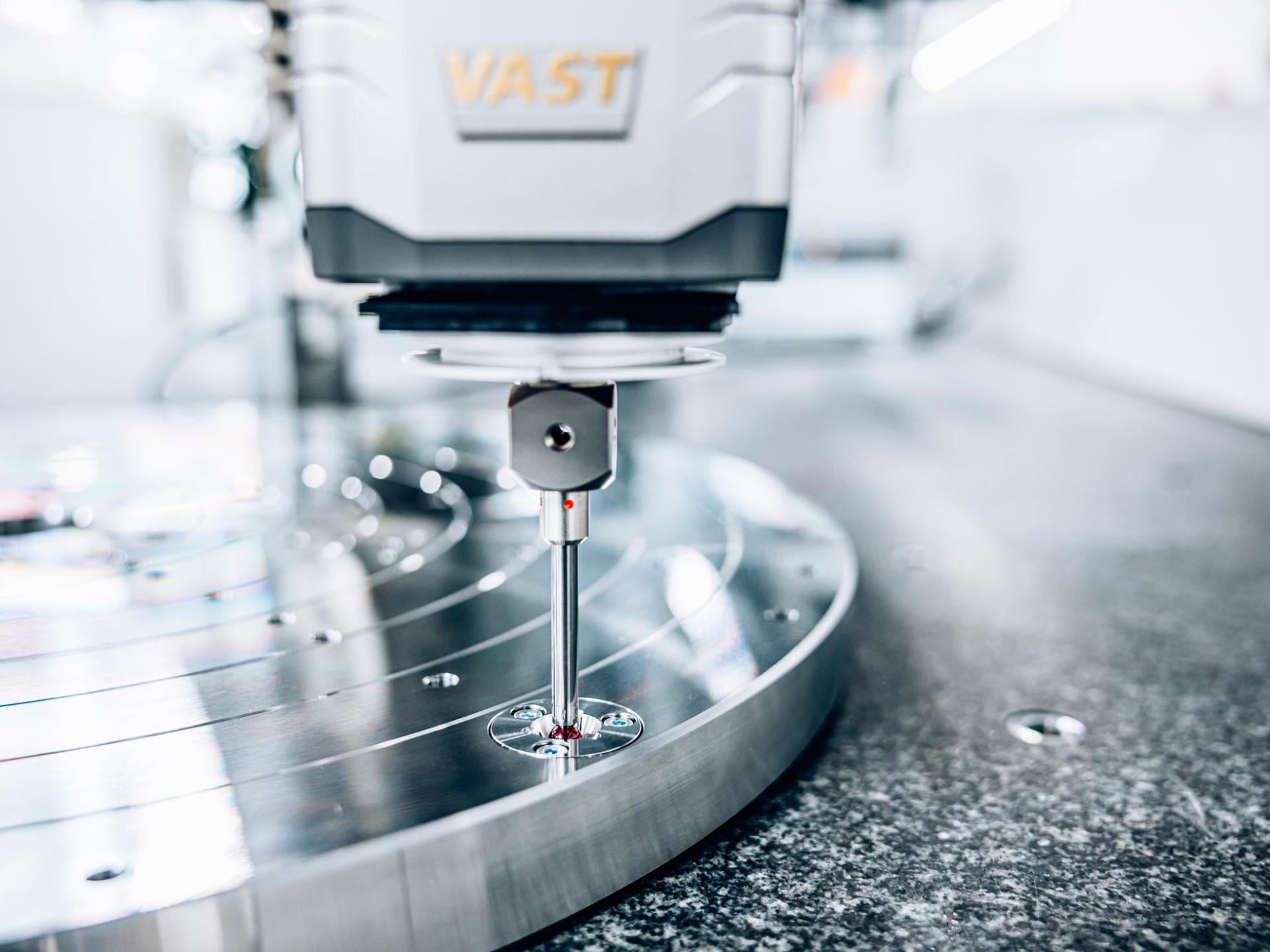

Rychlost a volitelná osa otočného stolu ZEISS VAST Rotary Table Axis

Nové bezpečnostní laserové skenery jsou vybaveny funkcí automatického snížení rychlosti, která umožňuje výrazně rychlejší měření než dříve – a zároveň spolehlivě zachovává vysoké bezpečnostní standardy.

Rychlost se také zvyšuje díky volitelnému doplňku ZVRA pro definování osy otočného stolu. Definice osy na otočném stole trvá nyní pouhých 15 sekund místo dřívějších 60 sekund – díky plynulému měření pomocí speciálního volitelného doplňku ZEISS VAST Rotary Table Axis (ZVRA).

Vylepšená ergonomie

Držák ovládacího panelu, uspořádání spínačů a štíhlý design

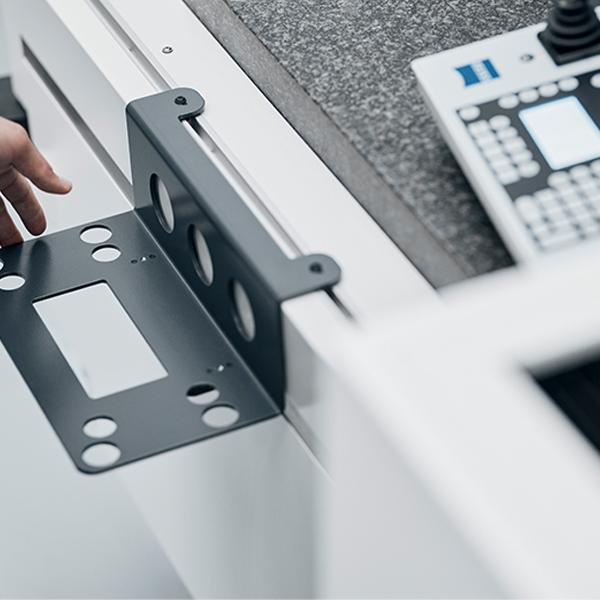

Také ergonomie byla optimalizována v rámci nové řady ZEISS PRISMO. Nový držák ovládacího panelu umožňuje pohodlné uložení ovládacího panelu, když se nepoužívá.

Pro ještě snadnější ovládání a monitorování se většina spínačů již nenachází na řídicí jednotce, ale přímo na ovládacím panelu.

Nový kryt vpředu výrazně zmenšuje vzdálenost mezi operátorem a měřicím rozsahem ve srovnání s předchozím modelem, což chrání pracovníky, zejména při nakládání těžkých obrobků.

Větší flexibilita

Volný výběr senzoru a rozšířený výběr velikostí

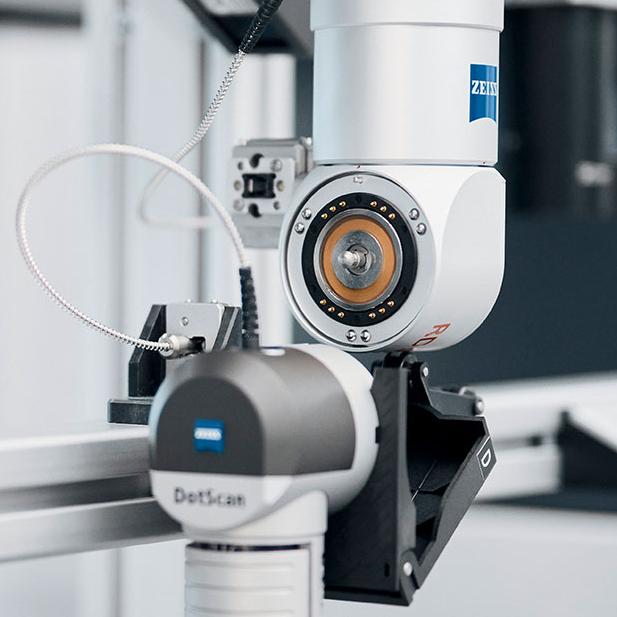

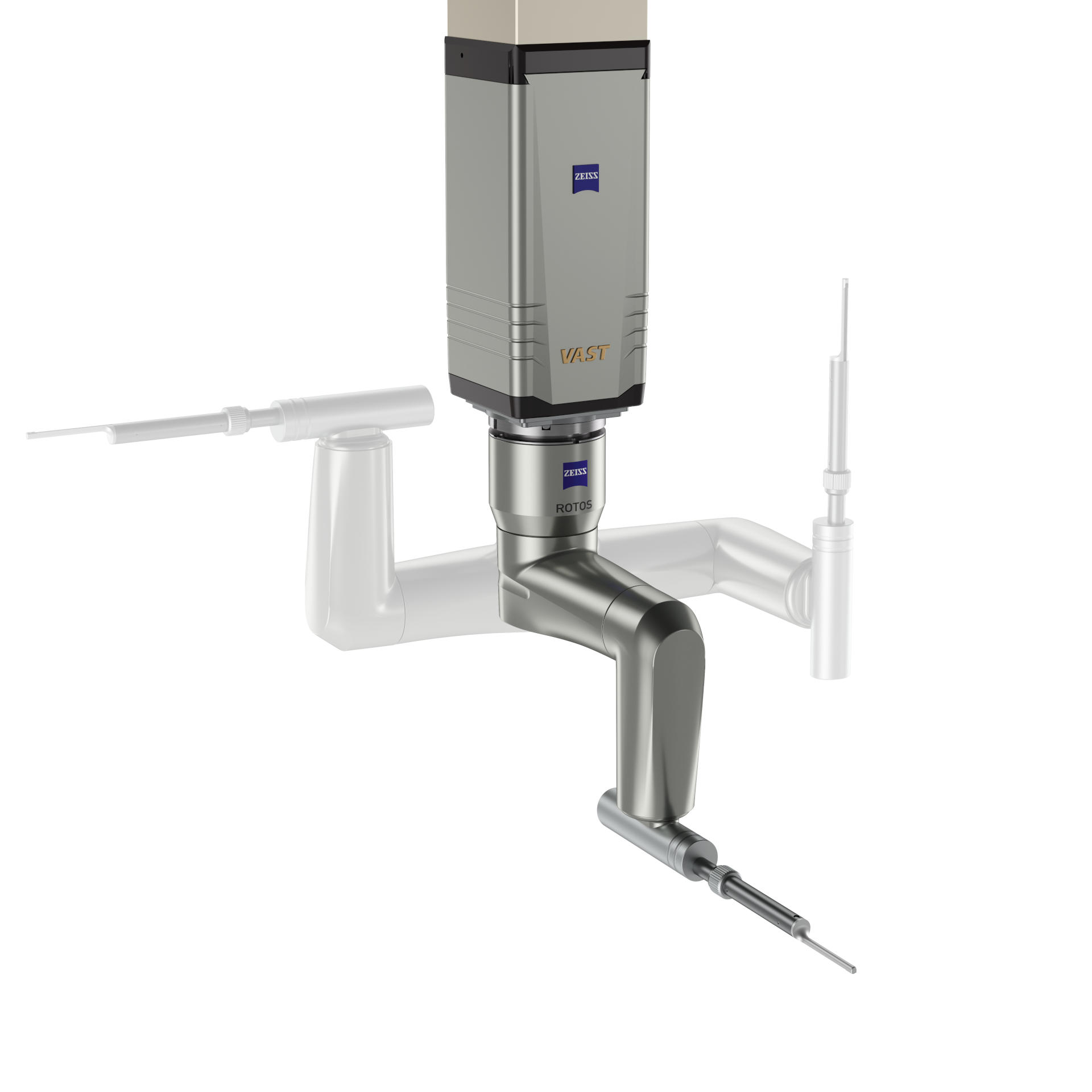

S novým řízením ZEISS C99m nyní ZEISS PRISMO podporuje jak ZEISS ROTOS (senzor drsnosti), tak ZEISS LineScan (optický senzor), čímž se zvyšuje provozní flexibilita.

Rozšířila se také výběr velikostí. Obvyklé velikosti ZEISS PRISMO od 7/9/5 do 16/42/10 jsou stále k dispozici. Standardní verze zahrnuje nyní tři nové velikosti: 16/24/14, 16/30/14 a 16/42/14.

Technické porovnání

	ZEISS PRISMO	ZEISS PRISMO verity	ZEISS PRISMO ultra	ZEISS PRISMO fortis
	Laboratoř kvality (offline)	Výroba (offline)	Laboratoř kvality (offline)	Laboratoř kvality (inline)
Přesnost od	0,9 + L/350 μm	0,7 + L/400 μm	0,5 + L/500	0,7 + L/400 μm (při 22°C), až 2,7 + L /80 μm (při 40°C)
Teplota	19-22°C	19-22°C	20-22°C	5-40°C s TVA (Temperature Variable Accuracy)
ZEISS technologie mass	Standardně	Standardně	Standardně	Standardně
Shoda s DGUV	✔	✔	✔	✔
Modernizace starších modelů	✔	✔	✔	✔
ZEISS PowerSaver	✔	✔	✔	✔
Kompatibilní s ZVRA a ZVR	ZVRA (volitelně)	ZVRA (volitelně)	ZVRA (volitelně)	ZVRA (volitelně) ZVR (jen 7/12/7 fortis)
Sklokeramická měřítka	✔ Robax ®: Rozlišení 200 nm	✔ ZERODUR ®: Rozlišení 80 nm	✔ ZERODUR ®: Rozlišení 20 nm	✔ ZERODUR ®: Rozlišení 80 nm
Velikosti	7/9/5 - 16/42/14	7/9/5 - 12/18/10	7/10/5 - 16/30/10	7/12/7 - 12/18/10

O výkonu

Výkonné prvky pro maximální rychlost a aktivitu

Režim zrychlení ZEISS CMM Acceleration Mode pro aplikace v leteckém průmyslu

Speciální opce pro ZEISS PRISMO 7/12/7 a 12/18/10 fortis

Kontrola kvality motorových komponentů, jako jsou turbínové lopatky a blisky, podléhá přísným požadavkům na zajištění kvality. Je extrémně nákladná a časově náročná, představuje 20 % celkových výrobních nákladů a 25 % celkového výrobního času. Zrychlení procesu měření bez kompromisů v přesnosti znamená významné potenciální úspory pro celé odvětví. Řešením je režim zrychlení ZEISS CMM Acceleration Mode for Aerospace Applications.

Tento režim zrychlení, dostupný pro modely ZEISS PRISMO 7/12/7 a 12/18/10 fortis, nabízí kromě dvou modulů ZEISS VAST Rotary Table Axis (ZVRA) a ZEISS VAST Rotary Table (ZVR) také případně speciální balíček podpory aplikací. ZVRA zajišťuje ještě větší přesnost díky rychlé definici osy otočného stolu. ZVR zrychluje pohyb otočného stolu a tím i průběh měření a získání spolehlivých výsledků.

Zjistěte více

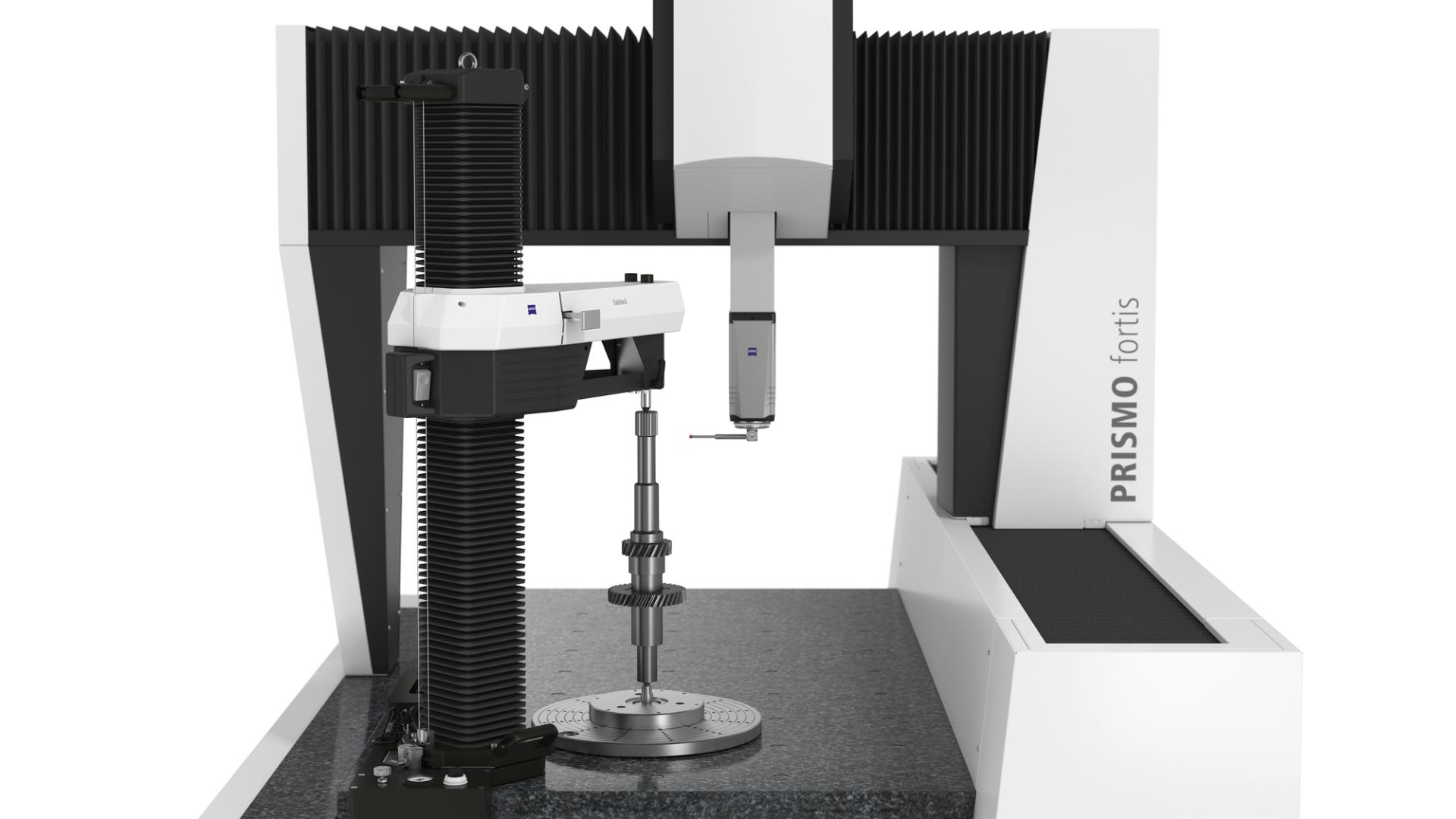

ZEISS TS

Nový koník pro řadu ZEISS PRISMO

Upínací koník ZEISS umožňuje upnout měřené objekty ve tvaru hřídele mezi hroty. Například ozubené, šnekové, klikové a vačkové hřídele a rotory lze upnout bez deformace a optimálně je změřit. Díky této optimální dostupnosti je možné provést kompletní měření v jednom upnutí. Koník ZEISS TS je vybaven vyměnitelným rozhraním, které umožňuje v případě potřeby rychlé nastavení koníku v měřicím rozsahu. V kombinaci s vysoce přesným otočným stolem ZEISS RT-AB-600 se vzduchovými ložisky lze univerzální souřadnicový měřicí stroj rychle a flexibilně upgradovat na specializovaný stroj pro měření hřídelí. ZEISS TS je k dispozici ve dvou velikostech v Z: TS-7 a TS-10. Je navržen tak, aby odpovídal vybraným variantám řady ZEISS PRISMO.

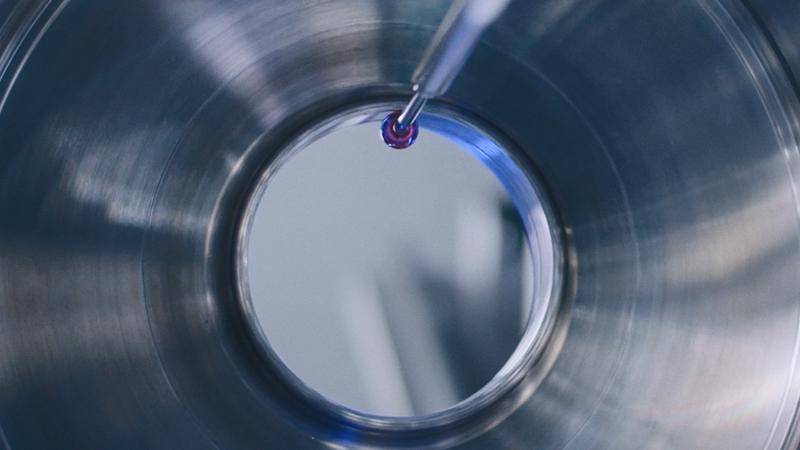

ZEISS VAST navigator

Vysoké rychlosti skenování

Automaticky konfiguruje optimální rychlost skenování, aby se předešlo chybám uživatele při výběru parametrů. Zajišťuje vyšší rychlost skenování, konzistentní přesnost a spolehlivé a opakovatelné výsledky.

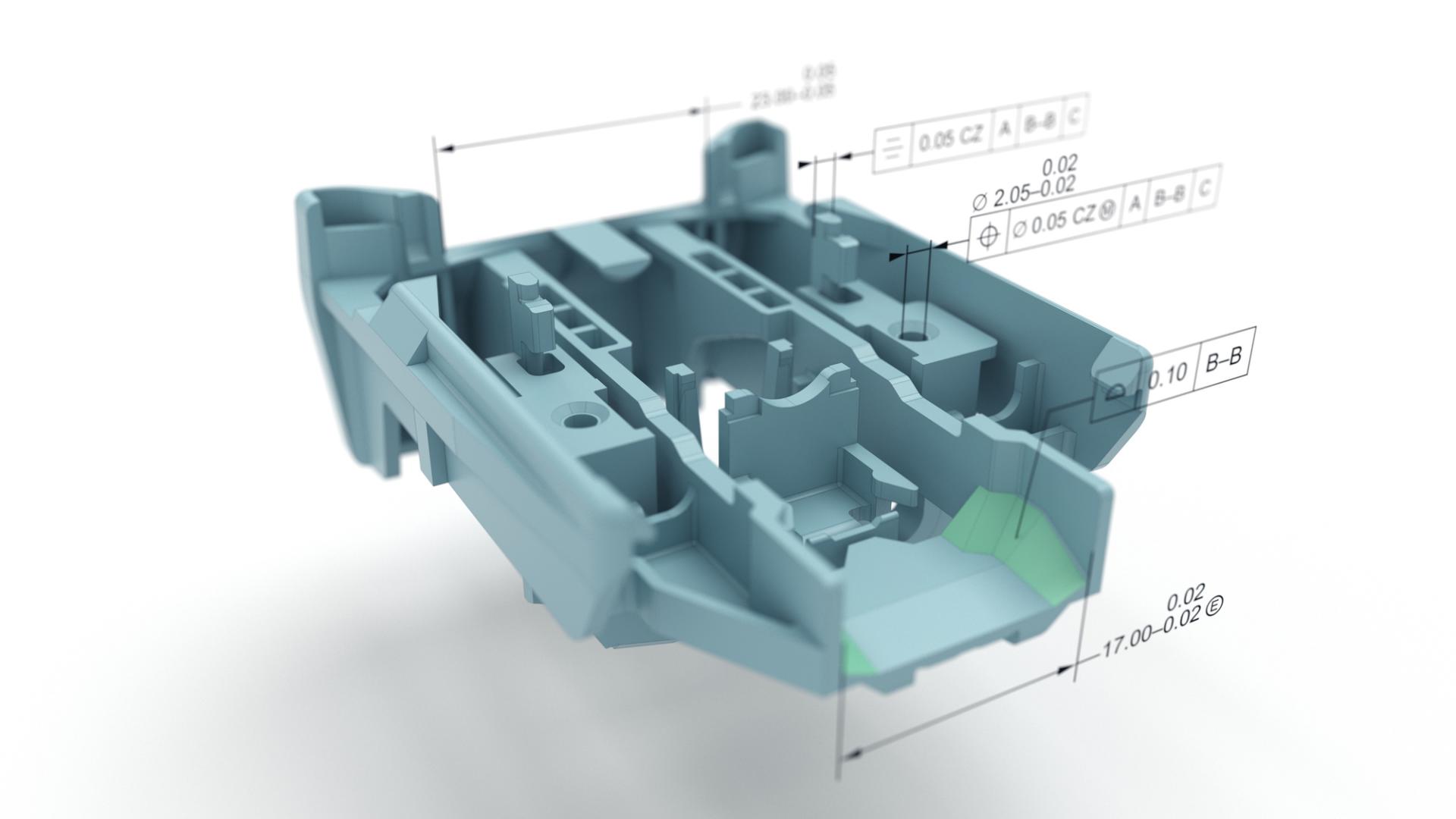

Software ZEISS CALYPSO

Software pro rozměrovou metrologii

ZEISS CALYPSO měří pravidelnou geometrii snadno, rychle a spolehlivě. Kontrolní plán si snadno naprogramujete kliknutím na požadované charakteristiky. Dráhy pojezdu jsou generovány automaticky a optimálně softwarem. Díky četným volitelným rozšířením nabízí ZEISS CALYPSO také správné nástroje pro speciální požadavky, například ZEISS CALYPSO VAST probing a ZEISS CALYPSO pallet optimizer. Díky těmto funkcím lze měření provádět až o 25 % rychleji.

Zjistěte více

Větší udržitelnost ve vašich měřicích procesech se strojem ZEISS PRISMO

Spotřeba energie hraje klíčovou roli ve fázi aktivního využití každého stroje, má významný dopad na ekologickou rovnováhu. Díky energeticky úsporným funkcím a nově vyvinuté úsporné řídicí jednotce představuje ZEISS PRISMO ukázkový příklad efektivní spotřeby zdrojů v oblasti průmyslové měřicí techniky. Řada ZEISS PRISMO nastavuje nové standardy z hlediska přesnosti, rychlosti, spolehlivosti a udržitelnosti.

Nová řada ZEISS PRISMO je vybavena novou řídicí jednotkou C99m, která snižuje spotřebu energie o 64 % v porovnání s předchozími modely.

Větší udržitelnost ve vašich měřicích procesech se strojem ZEISS PRISMO

Díky funkci ZEISS PowerSaver je stroj odpojen od napájení, když se nepoužívá, spotřeba energie je tak během prostojů snížena na nulu. Uživatelé mohou nastavit aktivaci ZEISS PowerSaver na konkrétní časy.

Systém ZEISS AirSaver zajišťuje další úsporu a automaticky vypíná stlačený vzduch po uplynutí nastavené doby.

Rychlost a přesnost bývaly do určité míry v rozporu, dokud jsme nenainstalovali novou generaci ZEISS PRISMO fortis.

Roland Ziltener Vedoucí řízení kvality, Starrag Group
