Řada ZEISS PRISMO

ZEISS PRISMO ultra

Maximální přesnost

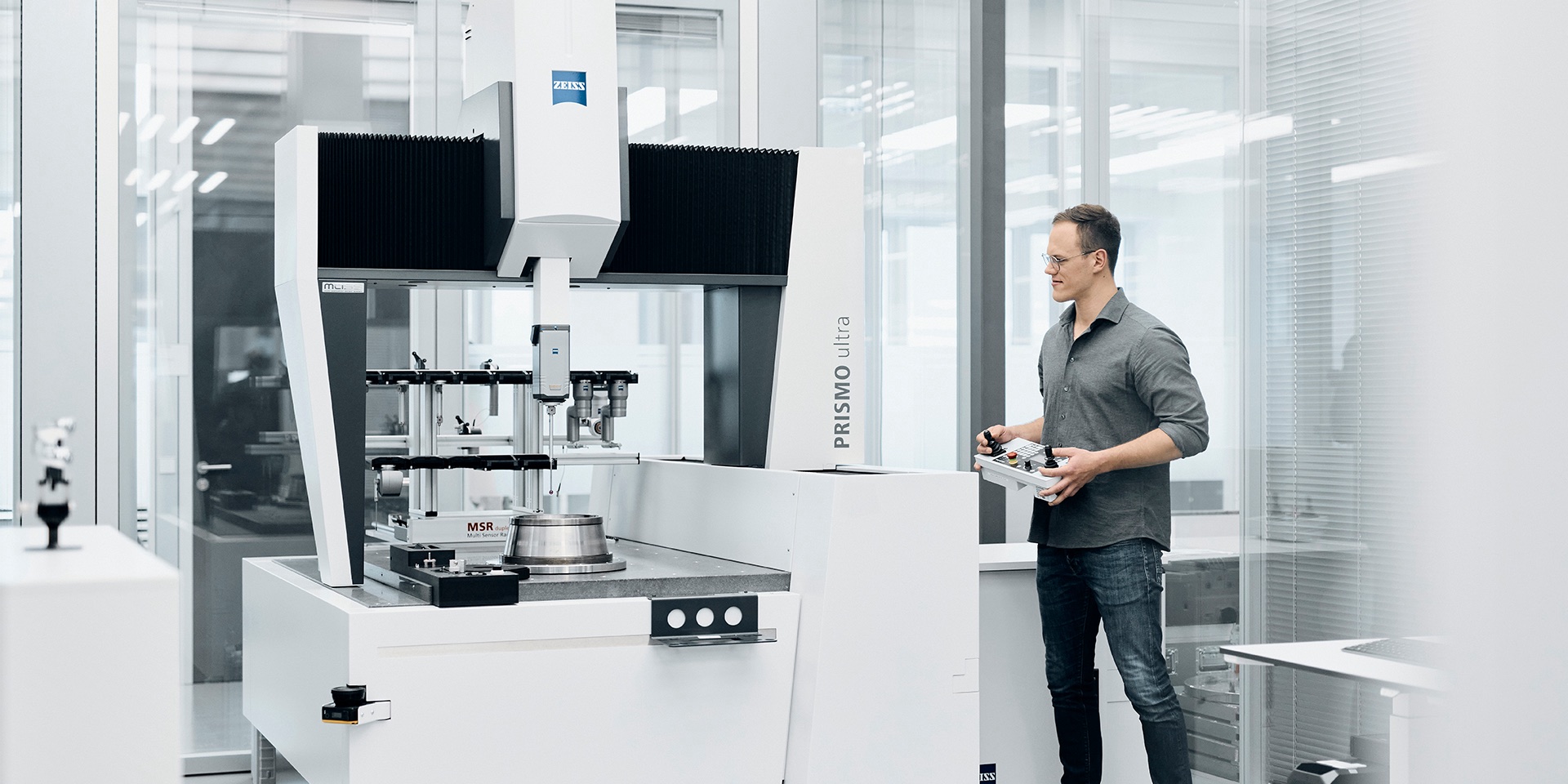

ZEISS PRISMO ultra dále zvyšuje přesnost v rámci řady ZEISS PRISMO a dosahuje chyby měření délky pouze 0,5 + L/500 µm. Tento souřadnicový měřicí stroj je proto obzvláště vhodný pro úlohy, kde je vyžadována maximální přesnost, jako je výzkum, vývoj, zajištění kvality a kalibrace měřidel nebo zkušebních vzorků v referenčních měřicích místnostech nebo měřicích laboratořích.

Maximální přesnost a reprodukovatelnost díky mnoha moderním funkcím a korekcím
Volitelný balíček pro měření tvaru s RT-AB select
Přizpůsobený a optimalizovaný výrobní proces

Maximální přesnost a reprodukovatelnost

Vysoce přesné výsledky díky vylepšeným funkcím

Vysoký stupeň základní přesnosti stroje ZEISS PRISMO ultra je dosažen řadou moderních funkcí a korekcí. Patří mezi ně tepelná kompenzace ohybu, aktivní pneumatický tlumicí systém, vylepšená vzduchová ložiska a pravítka ZERODUR® s rozlišením 20 nm – pro pozoruhodnou přesnost a stabilitu. Další vylepšení CAA, jako je optimalizovaná kalibrace tenzoru, kompenzace ohybu kalibrační koule a korekce pro měření s otočným stolem, zajišťují maximální přesnost i při vysokých rychlostech a podporují vynikající stabilitu stroje tím, že jej chrání před rušivými faktory.

Volitelný balíček pro měření tvaru s RT-AB select

Měření tvaru se zárukou kvality

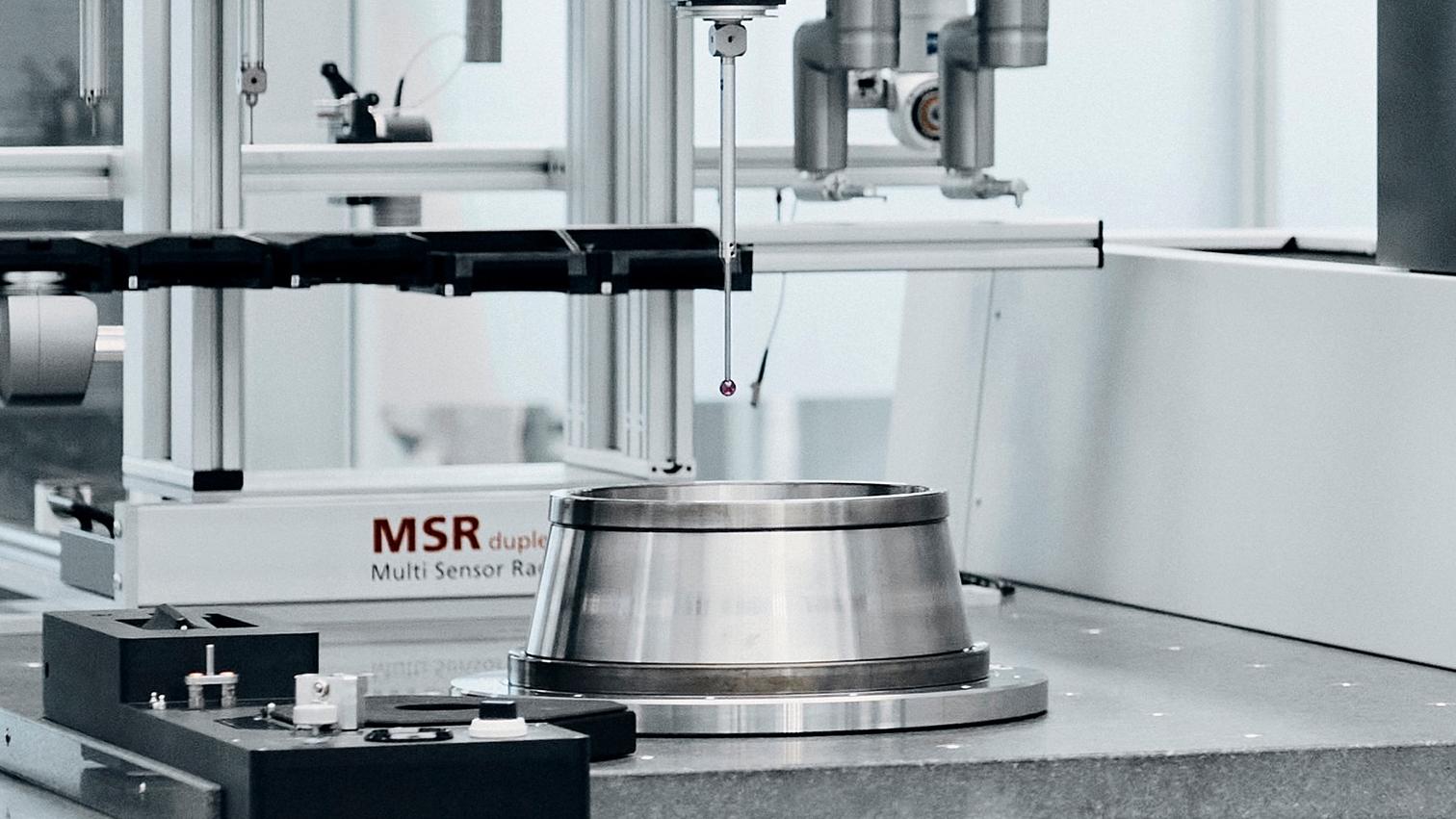

ZEISS PRISMO ultra lze volitelně vybavit sadou pro měření tvaru pro optimalizované hodnoty měření tvaru. Kromě otočného stolu RT-AB select obsahuje také speciální sadu snímačů a sadu pro definování osy RT a zaručuje kalibrační hodnotu prstencového kalibru s přesností 0,2 μm nebo lepší – potvrzeno předním německým institutem. Tolerance měření kruhovitosti a válcovitosti od 2 do 3 μm lze kontrolovat pomocí ZEISS PRISMO ultra podle zlatého pravidla měřicí techniky.

Přizpůsobený a optimalizovaný výrobní proces

Instalace a přejímka na míru

Před dodáním prochází každá granitová deska stroje ZEISS PRISMO ultra tříměsíčním aklimatizačním procesem. Závěrečná kontrola probíhá ve speciální klimatizované komoře. Po instalaci se provádí přesná zkouška, po které následuje po 4 až 6 týdnech přejímací zkouška prováděná odborníkem. Tento proces zaručuje maximální přesnost a kvalitu.

Se strojem ZEISS PRISMO ultra začíná nová éra

Více než jen facelift: Produkty řady ZEISS PRISMO byly kompletně přepracovány. Díky četným vylepšením dosáhla bezpečnost, ekonomická a environmentální efektivita, flexibilita, ergonomie a v neposlední řadě i produktivita zcela nové úrovně. Úpravou parametrů skenování a zdvojnásobením rychlosti skenování (ze 150 mm/s na 300 mm/s) se zvýšila produktivita. Zároveň se hladina hluku snížila o 34 %. Od energeticky úsporného řízení a ovládacího panelu s novým designem až po automatizované bezpečnostní mechanismy a vylepšenou kompatibilitu senzoru – produkty řady ZEISS PRISMO jsou výkonnější než kdykoli předtím.

Produktivita se zvyšuje úpravou parametrů skenování s obecným zdvojnásobením rychlosti skenování (ze 150 mm/s na 300 mm/s). Nové bezpečnostní laserové skenery také umožňují výrazně rychlejší měření než dříve – a zároveň spolehlivě zachovávají vysoké bezpečnostní standardy, protože skenery automaticky snižují rychlost, když detekují osoby nebo objekty v bezpečnostní zóně. Volitelný modul ZEISS VAST Rotary Table Axis (ZVRA) také zajišťuje vyšší produktivitu. Definice osy na otočném stole s touto funkcí trvá nyní pouhých 16 sekund – což je úspora času 75 % ve srovnání se standardními metodami.
Všechny souřadnicové měřicí stroje řady ZEISS PRISMO jsou certifikovány mezinárodně uznávanou německou pojišťovnou DGUV (Německé zákonné úrazové pojištění). Pro další zvýšení bezpečnosti byly zavedeny přídavné inovace, jako například nastavitelné boční panely. Zmenšením vzdálenosti mezi pohyblivými částmi na méně než 4 mm se snižuje riziko rozdrcení. Bezpečnostní laserové skenery také detekují okolí souřadnicového měřicího stroje a automaticky snižují rychlost, jakmile jsou v definované zóně detekovány osoby nebo předměty.
Díky vestavěné funkci ZEISS PowerSaver se souřadnicový měřicí stroj automaticky odpojí od napájení, když se nepoužívá. Uživatelé si mohou individuálně nastavit aktivaci funkce a definovat konkrétní doby prostojů, což snižuje spotřebu energie. Nová řídicí jednotka ZEISS C99m zajišťuje další úspory. Má štíhlejší design a snižuje spotřebu energie o 64 % ve srovnání s předchozím modelem (v interním testovacím srovnání mezi starým a novým řízením). ZEISS AirSaver dále zajišťuje, že se stlačený vzduch po uplynutí přednastavené doby vypne.
Ovládací panel zajišťuje snadné sledování a ovládání. Když se nepoužívá, lze jej pohodlně uložit do nového držáku ovládacího panelu. Většina spínačů byla také přenesena z řídicí jednotky přímo na ovládací panel. Nový kryt na přední straně navíc zajišťuje menší vzdálenost mezi operátorem a měřicím prostorem, což operátorovi usnadňuje zakládání těžkých součástí.
Technologie ZEISS mass umožňuje používat různé senzory na stroji ZEISS PRISMO. Díky nové řídicí jednotce ZEISS C99m je souřadnicový měřicí stroj nyní kompatibilní také se dvěma dalšími senzory: ZEISS ROTOS (senzor drsnosti) a ZEISS LineScan (optický senzor) pro ještě větší provozní flexibilitu.

Větší udržitelnost ve vašich měřicích procesech se strojem ZEISS PRISMO

Spotřeba energie hraje klíčovou roli ve fázi aktivního využití každého stroje, má významný dopad na ekologickou rovnováhu. Díky energeticky úsporným funkcím a nově vyvinuté úsporné řídicí jednotce představuje ZEISS PRISMO ukázkový příklad efektivní spotřeby zdrojů v oblasti průmyslové měřicí techniky. Řada ZEISS PRISMO nastavuje nové standardy z hlediska přesnosti, rychlosti, spolehlivosti a udržitelnosti.

Nová řada ZEISS PRISMO je vybavena novou řídicí jednotkou C99m, která snižuje spotřebu energie o 64 % v porovnání s předchozími modely.

Větší udržitelnost ve vašich měřicích procesech se strojem ZEISS PRISMO

Díky funkci ZEISS PowerSaver je stroj odpojen od napájení, když se nepoužívá, spotřeba energie je tak během prostojů snížena na nulu. Uživatelé mohou nastavit aktivaci ZEISS PowerSaver na konkrétní časy.

Systém ZEISS AirSaver zajišťuje další úsporu a automaticky vypíná stlačený vzduch po uplynutí nastavené doby.

Technické údaje

Přesnost od	0,5 + L/500 µm
Teplotní rozsah	20-22°C
ZEISS technologie mass	Ano
V souladu s DGUV	Ano
Možnost modernizace starších modelů	Ano
ZEISS PowerSaver	Ano
Kompatibilita se ZVRA a ZVR	ZVRA (volitelně)
Sklokeramické měřítko	ZERODUR®: Rozlišení 20 nm
Velikosti	7/10/5 - 16/30/10

Různé velikosti pro širokou škálu aplikací

ZEISS PRISMO ultra

Různé velikosti pro širokou škálu aplikací

ZEISS PRISMO ultra je k dispozici v různých velikostech. Od nejmenší verze s měřicím rozsahem 700 x 1000 x 500 mm až po největší provedení tohoto souřadnicového měřicího stroje s měřicím rozsahem 1600 x 3000 x 1000 mm.
