ARAMIS Multisenzorové DIC systémy

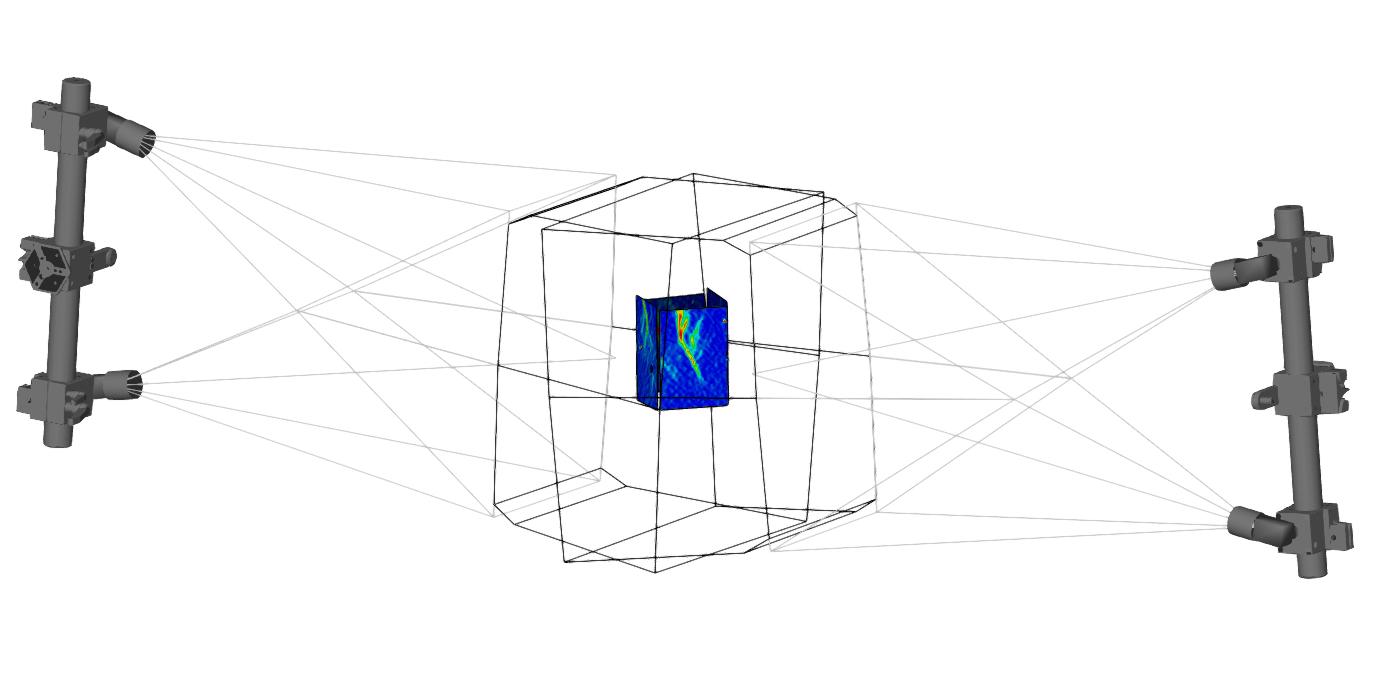

Kombinace několika senzorů ARAMIS nebo měřicích systémů ARAMIS se nazývají multisenzorové systémy. Multisenzorové systémy umožňují časově synchronizovaná měření z různých perspektiv, která lze vyhodnocovat ve společném souřadném systému. Měřicí plochy senzorů použitých v multisenzorovém systému mohou mít stejnou nebo různou velikost. Kombinací velkých a malých měřicích ploch mohou multisenzorové systémy současně zaznamenávat a vyhodnocovat globální pohyby a deformace i lokální účinky deformace a napětí.

Obecně je jednou z výzev pro zkušební inženýry při mechanických zátěžových zkouškách, jako jsou zkoušky v tlaku, tahu a tuhosti v ohybu, předem zjistit, kde se budou tvořit trhliny a jak se budou vyvíjet nebo kde dojde k maximálním deformacím. U konvenčních měřicích přístrojů, jako jsou tenzometry (nebo tenzometrické snímače) a snímače posunutí (LVDT), musí konstruktéři předem rozhodnout, kterou oblast vzorku chtějí při zkoušce sledovat a kam umístit bodové senzory. To vyžaduje mnoho zkušeností. I s pomocí podpůrných výsledků simulací se může stát, že senzory jsou umístěny na nesprávných místech, a nejsou tak zachyceny nejdůležitější deformační oblasti. Systém ARAMIS se svým principem celoplošného bezkontaktního měření na základě digitální obrazové korelace (DIC) nabízí velkou výhodu v tom, že zkušební technici nemusí předem vědět, kde přesně se vyskytují trhliny nebo největší deformace. Pomocí systému ARAMIS lze měřit a vyhodnocovat velké plochy kontrolovaného objektu.

Multisenzorová koncepce, která kombinuje několik senzorů ARAMIS pro paralelní záznam měření z různých perspektiv s různým rozsahem měření, rozšiřuje možnosti analýzy deformací a pohybů pomocí systému ARAMIS.

Pro zkoumání 3D pohybů a deformací při mechanických zkouškách jsou multisenzorové systémy DIC velmi univerzální. Multisenzorové senzory DIC se mimo jiné používají pro tyto účely:

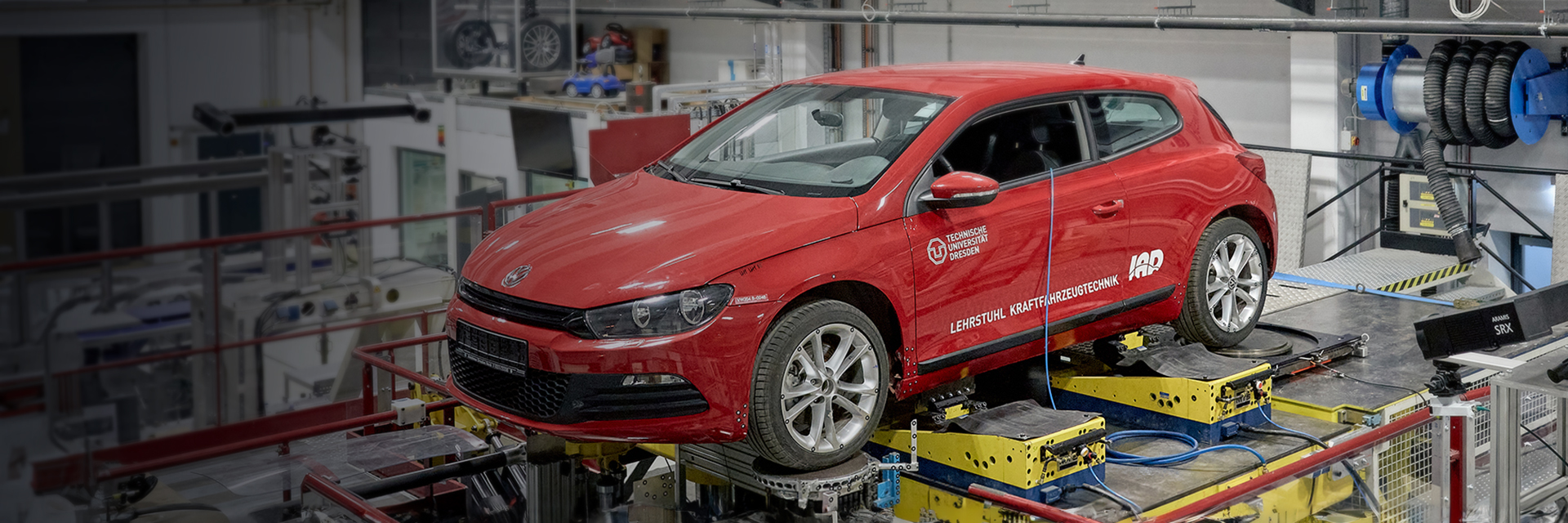

• Zaznamenávání parametrů jízdní dynamiky a proměnných polohy kol testovaných vozidel na zkušebním zařízení pro vozidla (zkušební stolice se 4 sloupky)
• Analýza deformačního chování tenkostěnných válcových součástí a konstrukcí v leteckém průmyslu
• Přesné zkoumání úbytku tloušťky vzorků v tahu měřením přední a zadní strany vzorků
• Testování komponentů v automobilovém a leteckém průmyslu
• Analýza trhlin na vzorcích stavebních materiálů

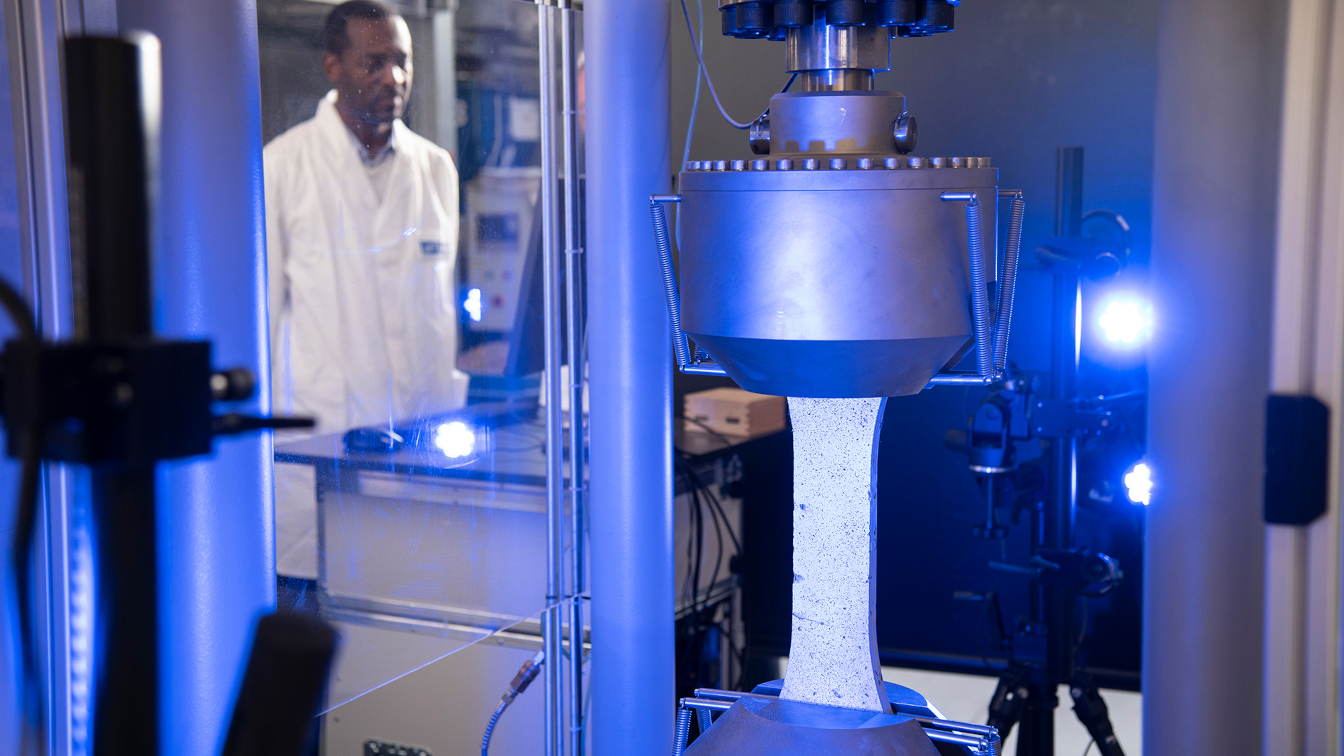

Například společnost IAB Weimar používá pro své materiálové zkoušky multisenzor ARAMIS. Například při tahových zkouškách vzorků jsou senzory ARAMIS umístěny před a za každý vzorek a zaznamenávají deformace ze dvou stran. Tím se eliminuje potřeba znát místa, kde by se mohly vyskytnout trhliny, ještě před zahájením zkoušek. Kromě toho společný souřadný systém zaznamenává a vyhodnocuje naměřená data. Díky integrovanému softwaru lze současně zobrazit výsledky měření z různých systémů, což výrazně zjednodušuje analýzy a porovnávání a šetří cenný čas. Detekce špiček trhlin navíc umožňuje sledovat a vyhodnocovat křivku průběhu bodů trhlin. Lze také odvodit další veličiny, jako je délka trhliny, otvory a režimy ve 3D.

ARAMIS je optický měřicí systém pro bezkontaktní snímání deformací, posunů, rychlostí, zrychlení, otáčení a úhlů. ARAMIS kombinuje technologii sledování bodů a přístup digitální korelace obrazu k měření 3D souřadnic a veličin, které z nich jsou odvozeny v průběhu času.

ARAMIS lze použít dvěma způsoby k měření deformací a posunů. S pouhou jednou kamerou pro měření nabízí ARAMIS funkce 2D DIC a sledování bodů. To znamená, že lze měřit ploché vzorky nebo objekty a určit posuny ve směru X a Y, jakož i rovinné deformace.

Plný potenciál systému ARAMIS se projeví při použití dvou kamer pro 3D měření deformací a posunů. Pomocí takzvaného stereokamerového senzoru lze měřit vzorky a objekty jakéhokoli tvaru a zaznamenávat posuny a otáčení ve 3D prostoru. Pro úspěšná měření pomocí optického 3D senzoru je důležité pevné uchycení obou kamer (ideálně v senzorové sestavě, jakou nabízí ARAMIS) a kalibrace stereokamerového senzoru pomocí vhodných kalibračních objektů.
