ZEISS 3D X-Ray

Vysoce přesná měřicí technika a spolehlivá kontrola

Průmyslová počítačová tomografie pro metrologii a kontrolu

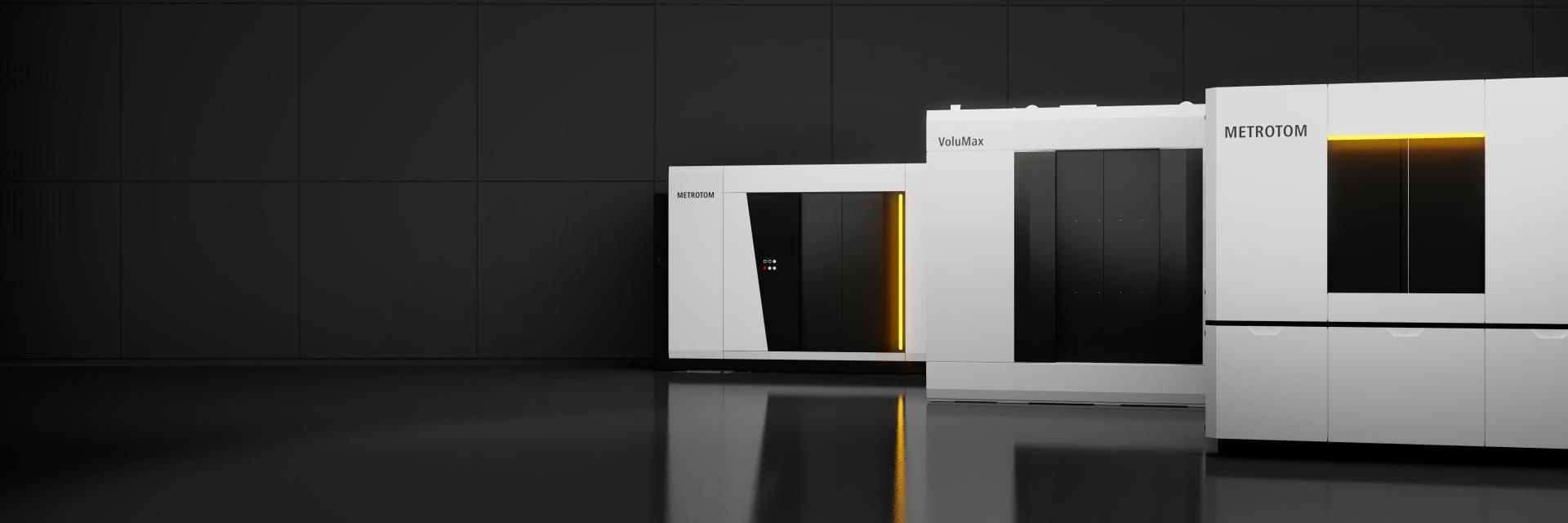

Portfolio průmyslových počítačových tomografů ZEISS umožňuje provádět náročné měřicí a kontrolní úlohy pro širokou škálu aplikací. Všechny systémy jsou vybaveny vysoce kvalitními komponenty a nejnovějšími softwarovými řešeními, která zaručují optimální výkon.

Přesné měření vnitřních a vnějších struktur

Produktová řada ZEISS METROTOM nabízí vysoce přesná měření vnitřních a vnějších struktur pro nedestruktivní testování součástí a sestav. Všechny systémy umožňují přesnou analýzu vad a rozměrů na základě sledovatelných 3D objemových dat, jsou proto vhodné pro komplexní zajištění kvality součástí z různých materiálů i pro kontrolu procesu v sériové výrobě.

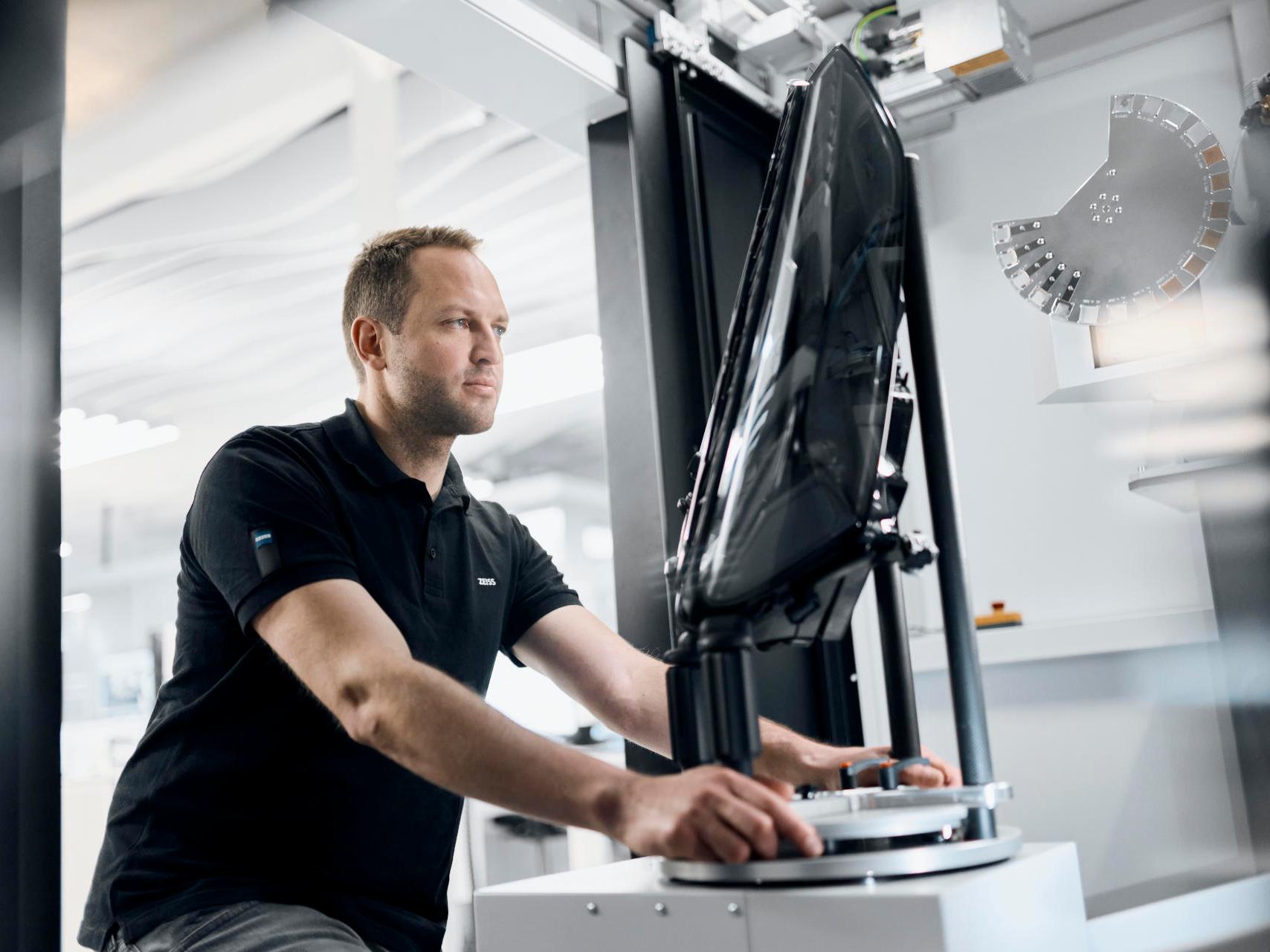

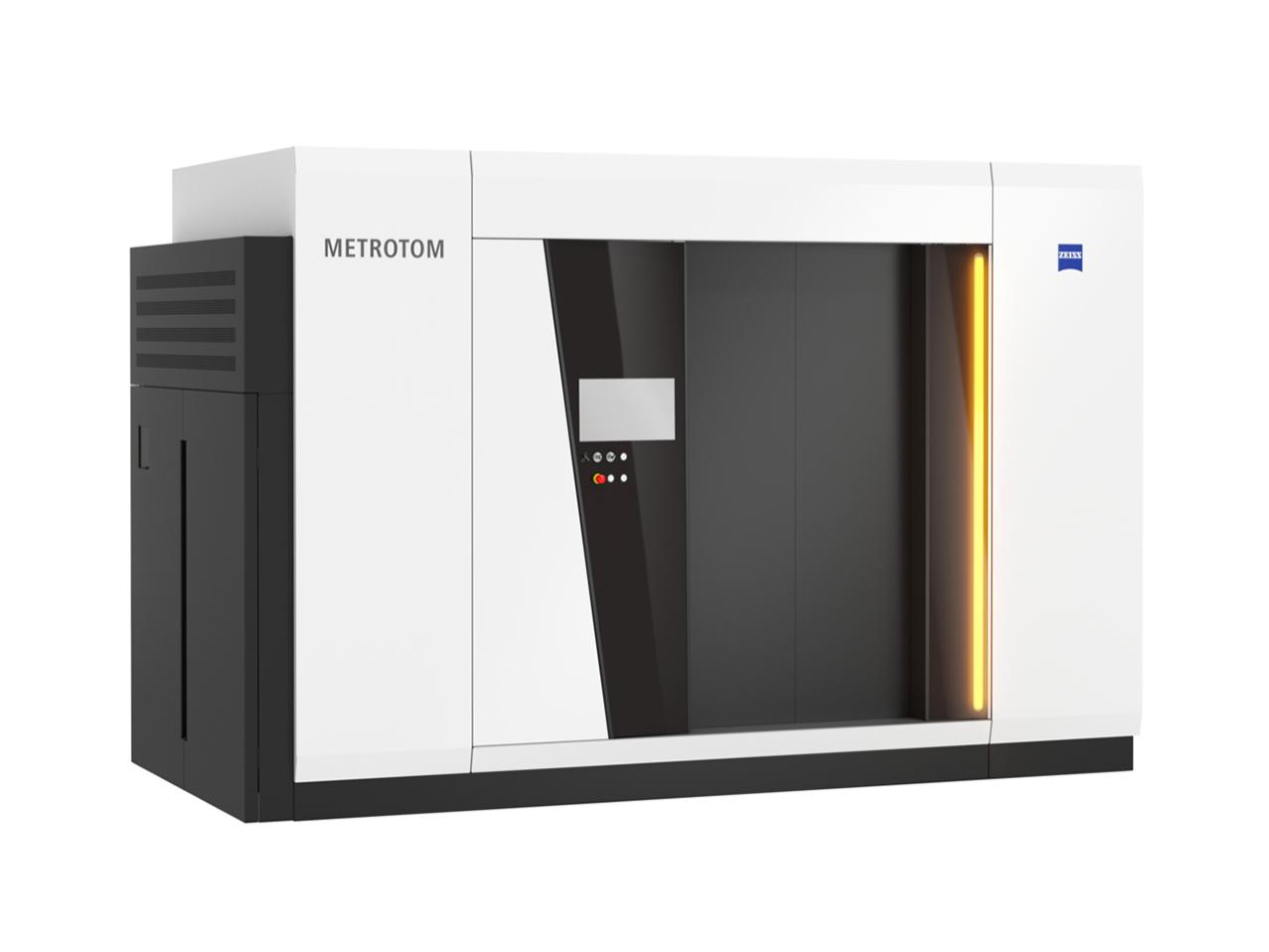

ZEISS METROTOM 1500

Se zařízením ZEISS METROTOM 1500 získáte pokročilou CT technologii, která vám umožní spolehlivě odhalit podpovrchové vady a přesně zkontrolovat rozměry. Toto CT má obrovský rozsah použití od malých až po největší díly.

Zjistěte více

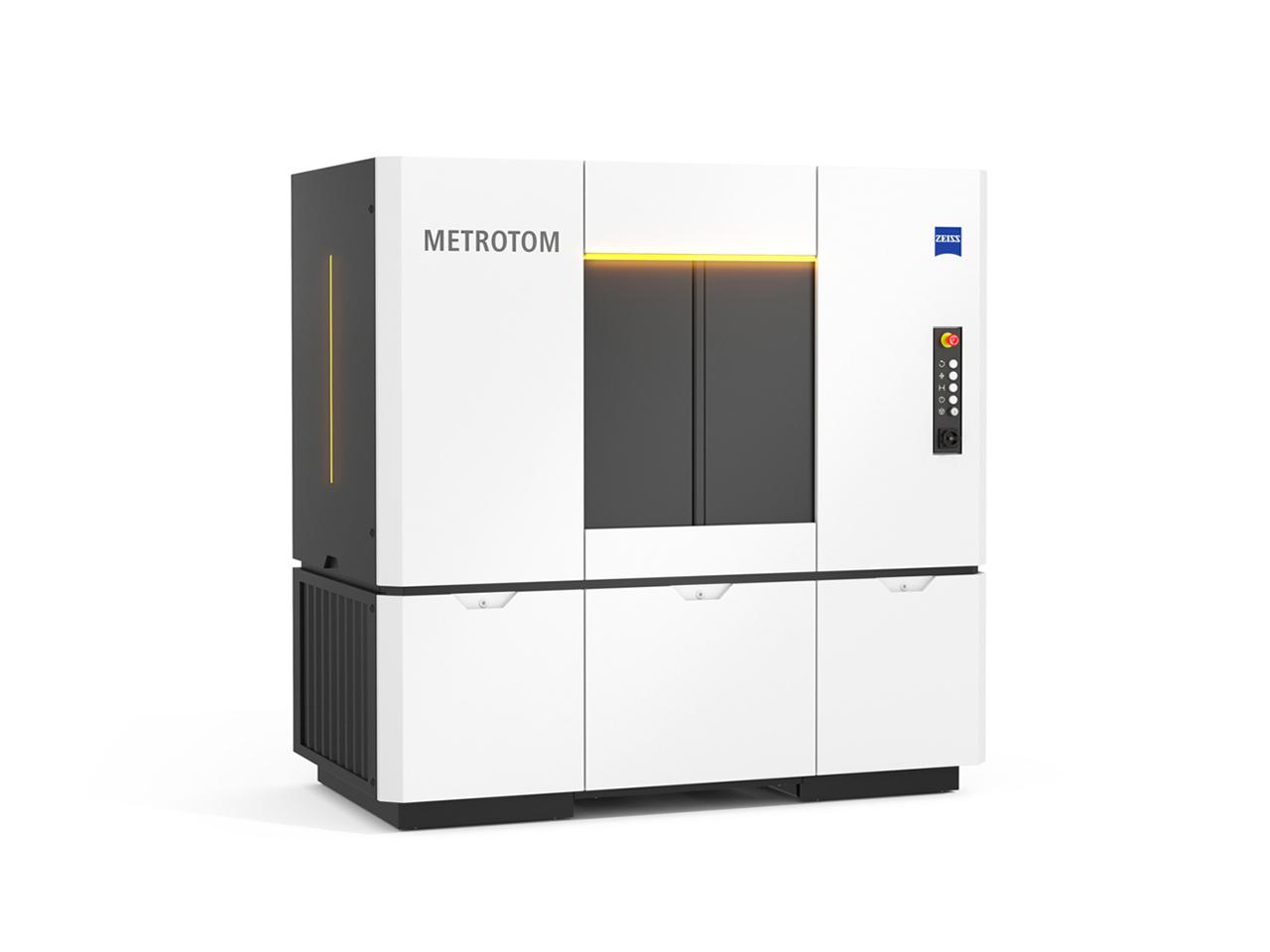

ZEISS METROTOM 6 scout

ZEISS METROTOM 6 scout digitalizuje složité díly včetně vnitřní geometrie do nejmenších detailů. Výsledkem je 3D objem s vysokým rozlišením pro analýzu GD&T, porovnání nominálních a naměřených hodnot nebo kontrolu vad. Tento systém je vynikající volbou pro digitalizaci a analýzu malých až středně velkých plastových dílů s nejvyšším rozlišením.

Zjistěte více

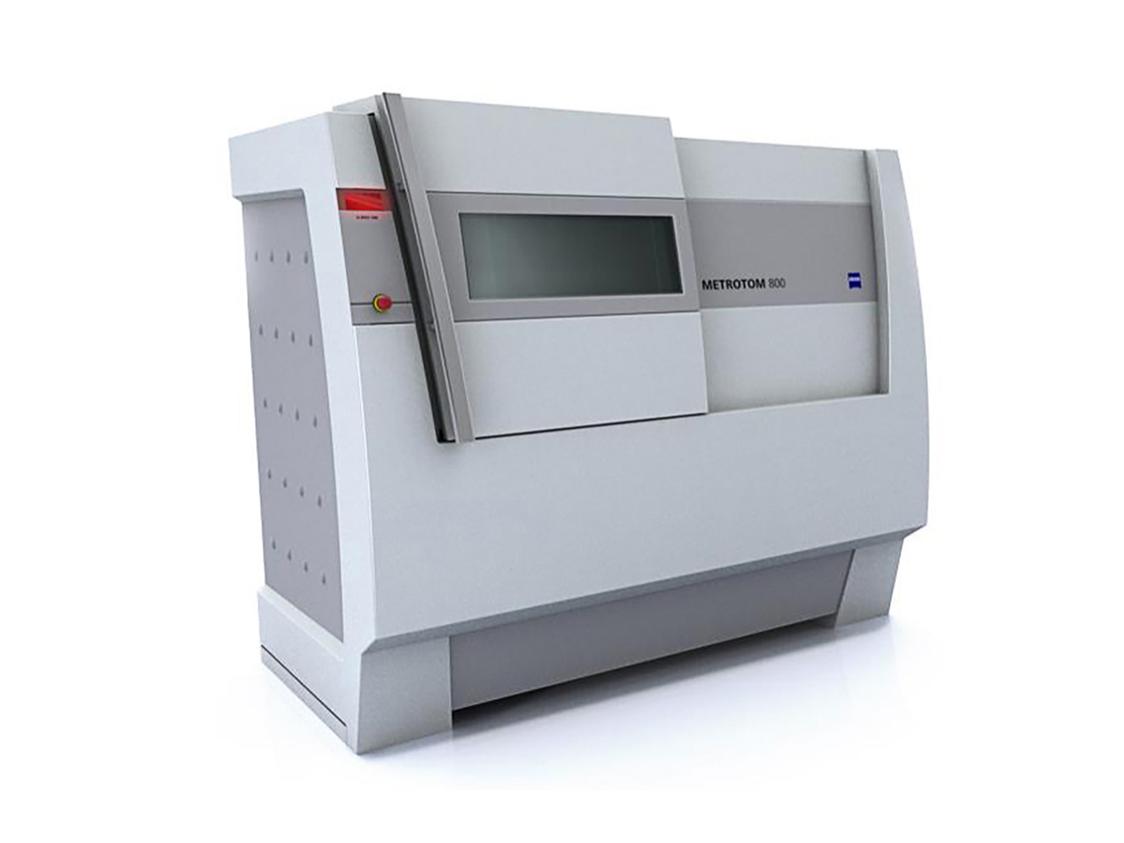

ZEISS METROTOM 800 130 kV

ZEISS METROTOM 800 130kV je vybaven komponenty pro dosažení nejvyšší možné přesnosti. Díky tomu je ideální pro náročné měřicí aplikace, jako je kontrola hloubkových rozměrů s úzkými tolerancemi na malých až středně velkých plastových součástech. Díky skenování více malých součástí najednou dosahuje systém výborného výkonu.

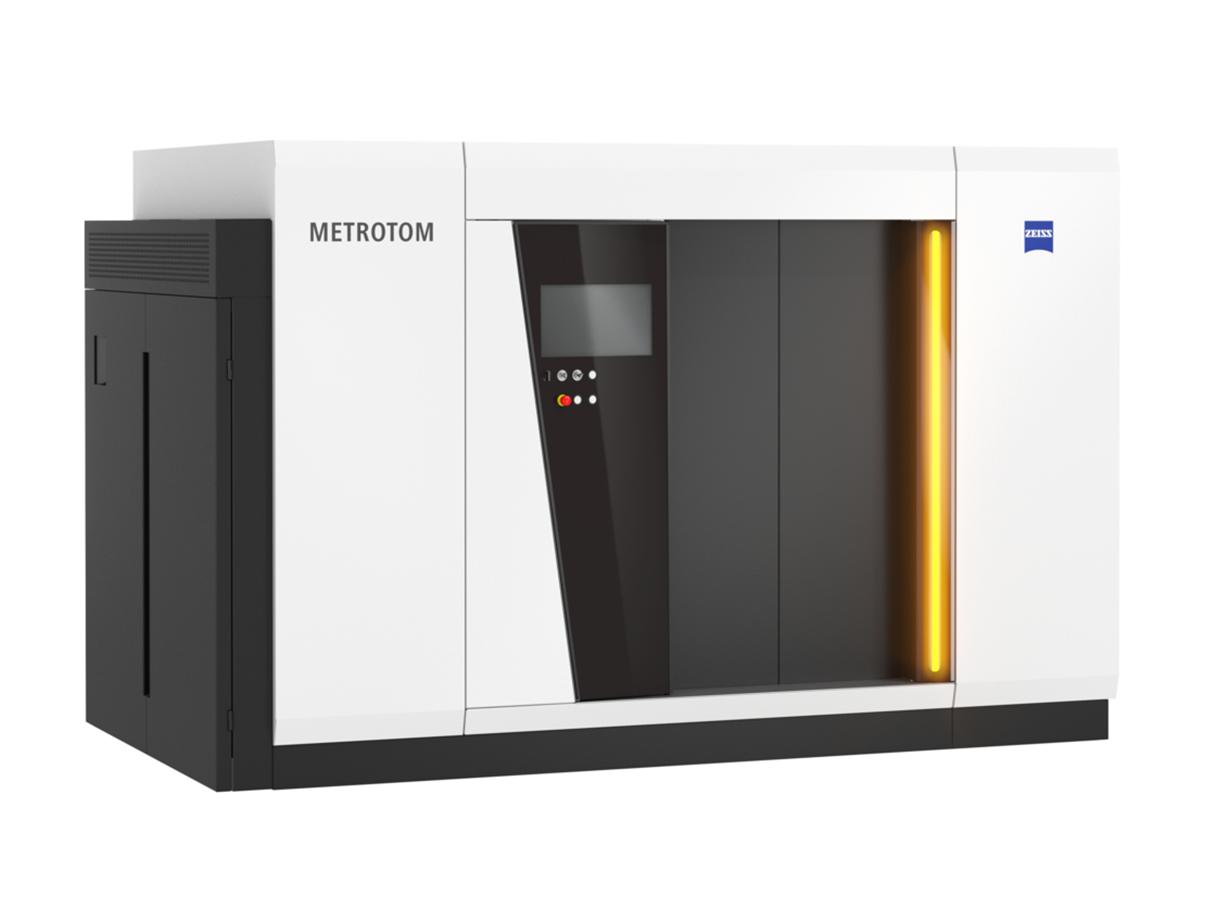

ZEISS METROTOM 800 225 kV

ZEISS METROTOM 800 225kV je oceňován pro svou flexibilitu. Systém zvládne vše od malých plastových dílů až po středně velké díly ze smíšených materiálů. Stejně flexibilní je také z hlediska aplikací: rozměrové kontroly, analýza vad a kontrola sestav a další.

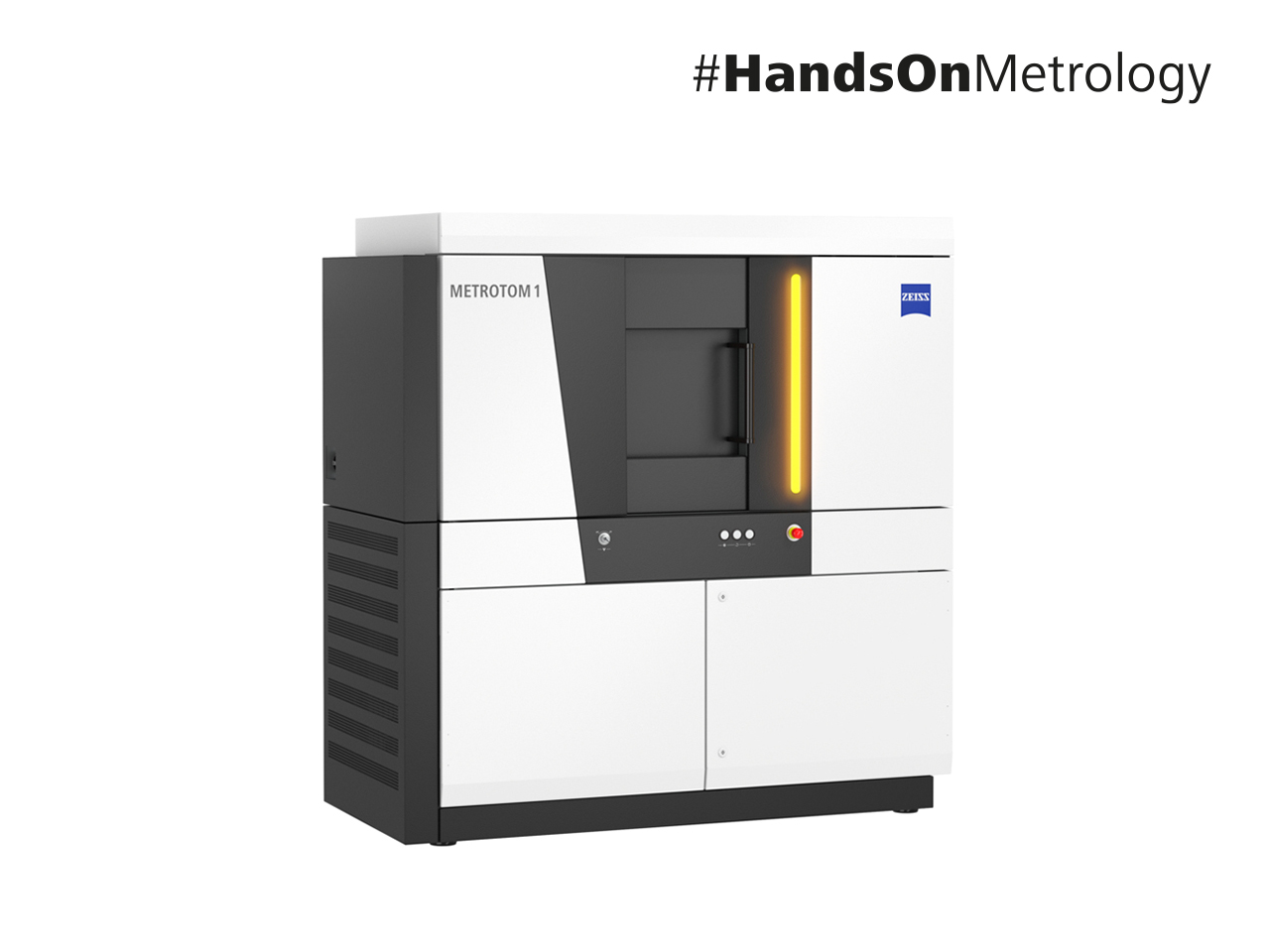

ZEISS METROTOM 1

Když záleží na vnitřku, je ZEISS METROTOM 1 nejrychlejší možností: Získáte přesná 3D data rovnou bez přípravy součásti. Pomocí počítačové tomografie můžete skenovat součásti nedestruktivně a nahlížet do jejich vnitřku. Měřte, analyzujte a kontrolujte skryté vady a vnitřní struktury. V kombinaci se softwarem ZEISS INSPECT dosahuje nové úrovně zajištění kvality.

Zjistěte více

Efektivní detekce vad v blízkosti výroby

Včasné posouzení kvality součástí má v dnešním průmyslu zásadní význam. Aby bylo možné identifikovat kritické vady před dalším zpracováním a odstranit jejich příčiny, nabízí ZEISS řadu CT řešení, která se specializují na rychlou a spolehlivou kontrolu vad v blízkosti výrobní linky. Tyto systémy umožňují nedestruktivně kontrolovat staženiny, vměstky nebo pórovitost a určit velikost vad pro posouzení kvality a bezpečnosti součásti.

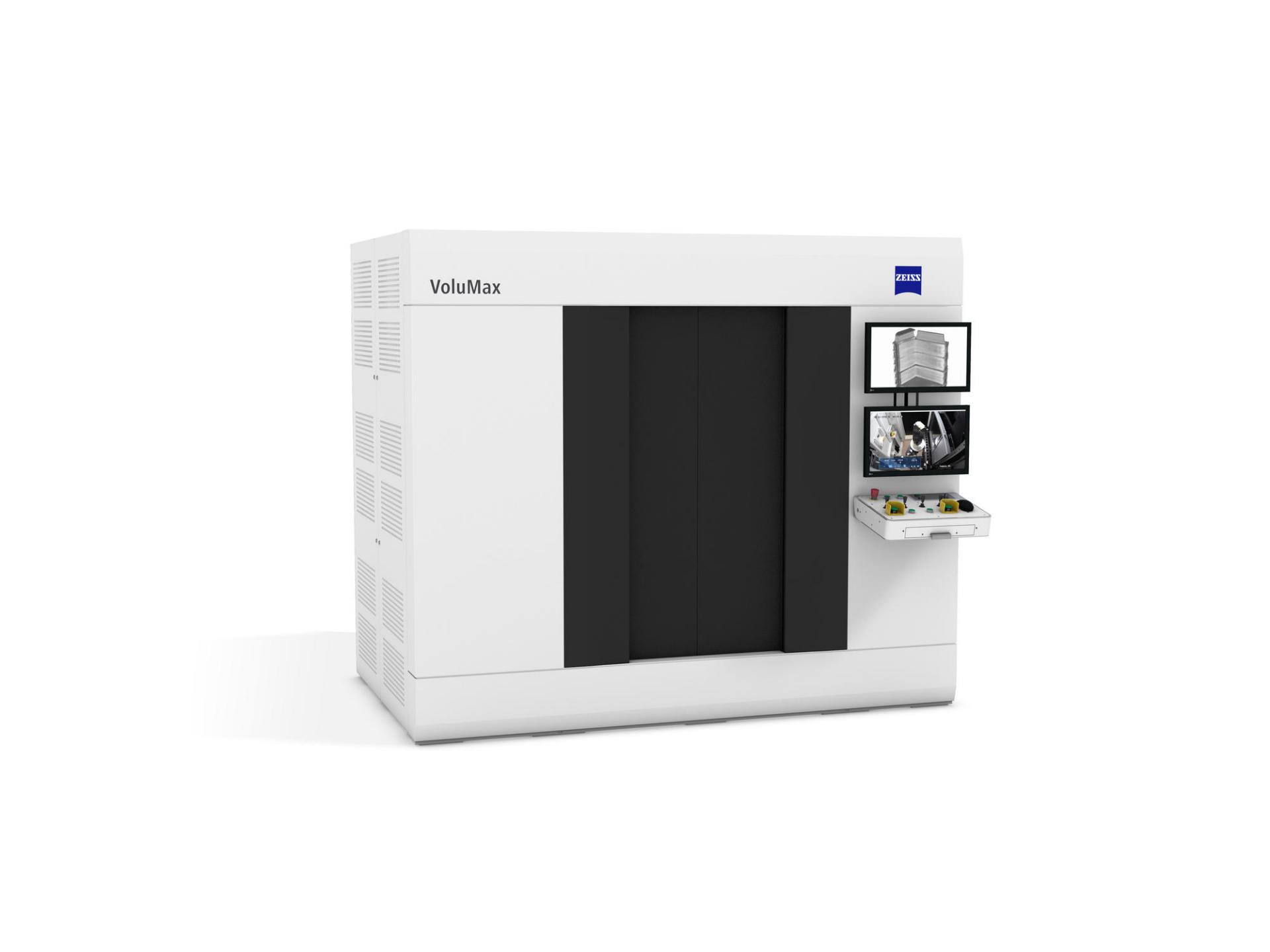

ZEISS VoluMax 9 titan

ZEISS VoluMax 9 titan kombinuje výkonnou technologii s velice snadným používáním. CT systém je vybaven rentgenovou trubicí s napětím až 450 kV a výkonem 1500 W a efektivně skenuje různé materiály a součásti. Spolehlivě detekuje vady v dílech s vysokou hustotou a ve složitých sestavách z více materiálů.

Zjistěte více

ZEISS BOSELLO MAX

Díky vysoké flexibilitě a mnoha možnostem konfigurace je ZEISS BOSELLO MAX dokonalým řešením pro 2D a volitelně i 3D rentgenové kontroly různých typů a velikostí odlitků.

Zjistěte více

ZEISS BOSELLO HEX

ZEISS BOSELLO HEX umožňuje rychlou kontrolu malých až středně velkých odlitků. Díky kompaktní velikosti je ZEISS BOSELLO HEX optimálním 2D rentgenovým řešením, které vyhovuje vašim potřebám, vaší místnosti i vašemu rozpočtu. ZEISS BOSELLO HEX nabízí také volitelně možnosti 3D rentgenové kontroly.

Výhody

3D rentgenová technologie ZEISS zvyšuje přesnost a efektivitu při kontrole skrytých vnitřních struktur plastových nebo kovových součástí. Rychlé a neinvazivní generování objemových dat s vysokým rozlišením zajišťuje spolehlivou kontrolu kvality.

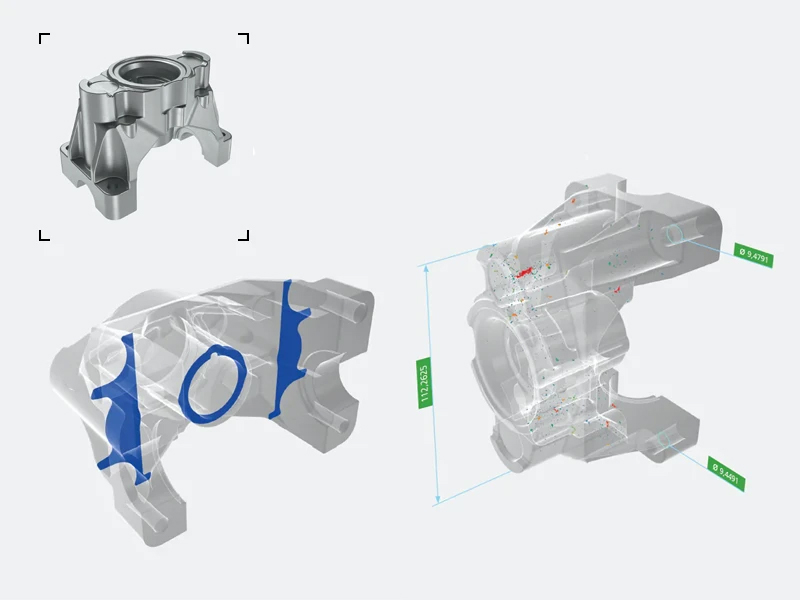

Efektivní a nedestruktivní

Průmyslové počítačové tomografy jsou určeny k analýze geometrie, defektů a skrytých struktur v různých typech dílů. Efektivně měří a kontrolují celé součásti, čímž eliminují časově náročné a nákladné tradiční metody.

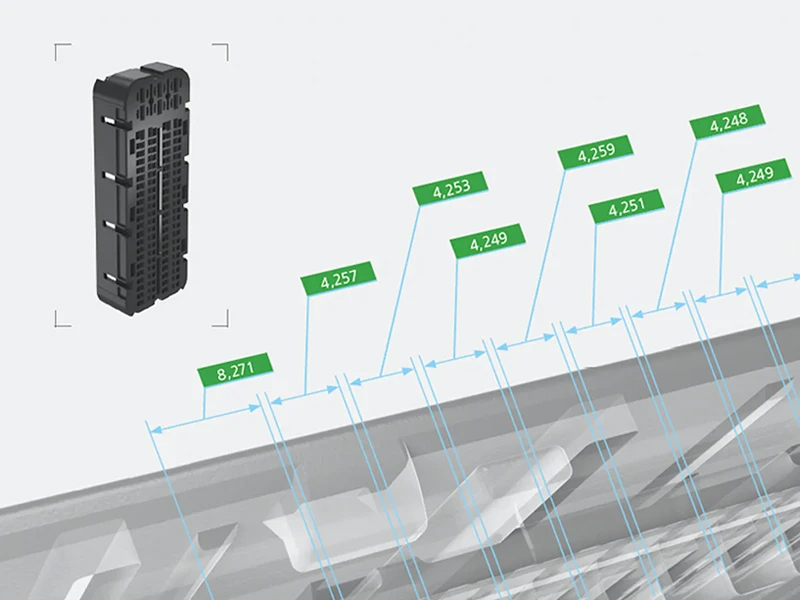

Vysoce přesná měření

3D rentgenové systémy ZEISS zachycují celý díl jediným skenem s vysokým rozlišením. Díky použití přesných komponent a pokročilých kalibračních metod lze výsledky skenování použít pro metrologické vyhodnocení podle nejvyšších standardů přesnosti.

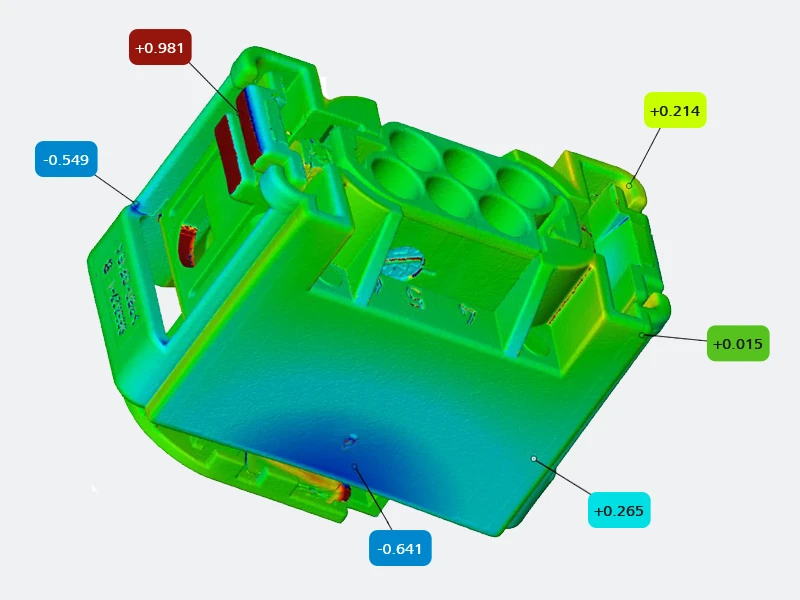

Zjednodušené pracovní postupy

3D rentgenová technologie ZEISS zvyšuje přesnost a efektivitu procesu kontroly součástí. Rychlé a neinvazivní generování objemových dat s vysokým rozlišením zajišťuje spolehlivou kontrolu kvality i pro velmi náročné součásti.

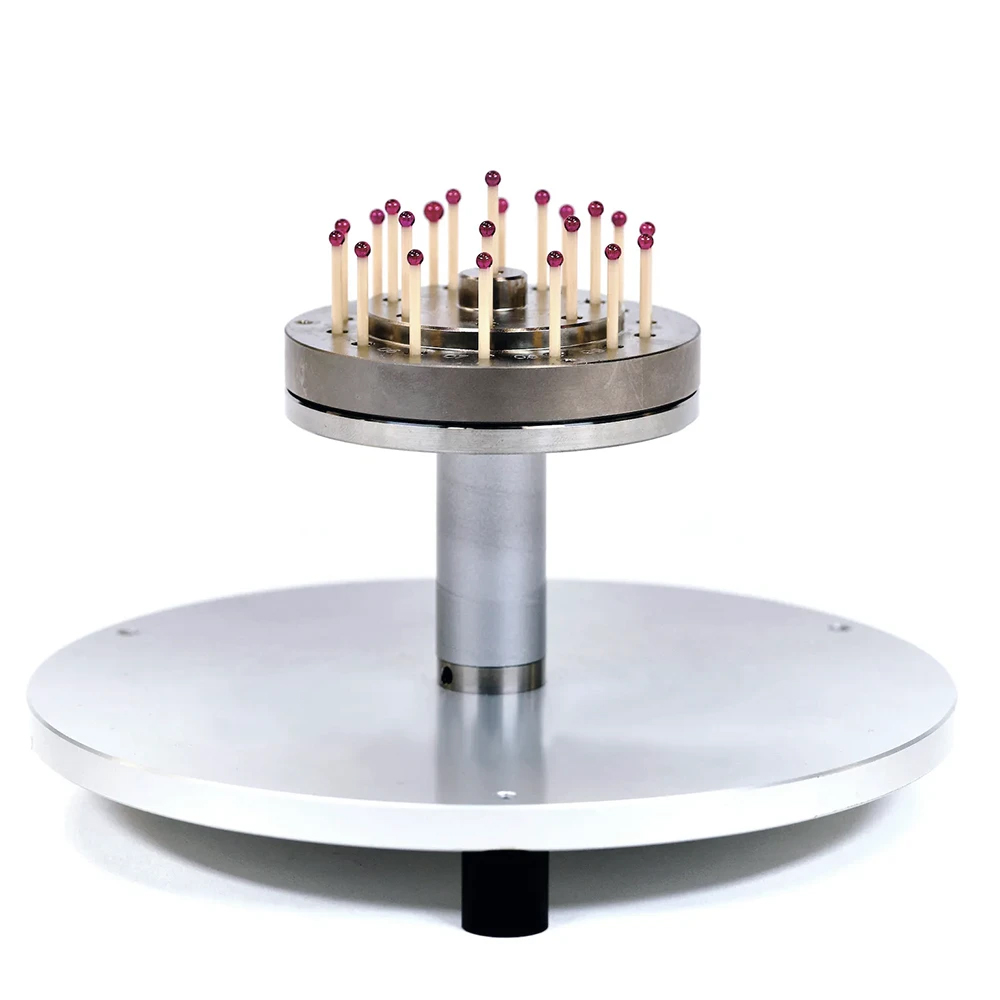

Certifikace

Kalibrace DAkkS pro zvýšení spolehlivosti

Přísnější standardy kvality v automobilovém, lékařském nebo farmaceutickém průmyslu vyžadují akreditované metody CT kontroly, které zaručují objektivní měření dílů v souladu s normami podle VDI/VDE 2630 část 1.3. Certifikace DAkkS je celosvětově uznávána, což eliminuje náklady na opakovaná vyhodnocení. Kalibrace DAkkS je k dispozici pro počítačové tomografy ZEISS METROTOM 800 a 1500. Využijte jejích výhod, které vám pomohou ušetřit peníze a získat větší důvěru zákazníků.

Audi Sport ABT Schaeffler, oblíbený tým Formule E, používá pro vizualizaci pórů a trhlin v materiálech také zařízení ZEISS METROTOM.

Software

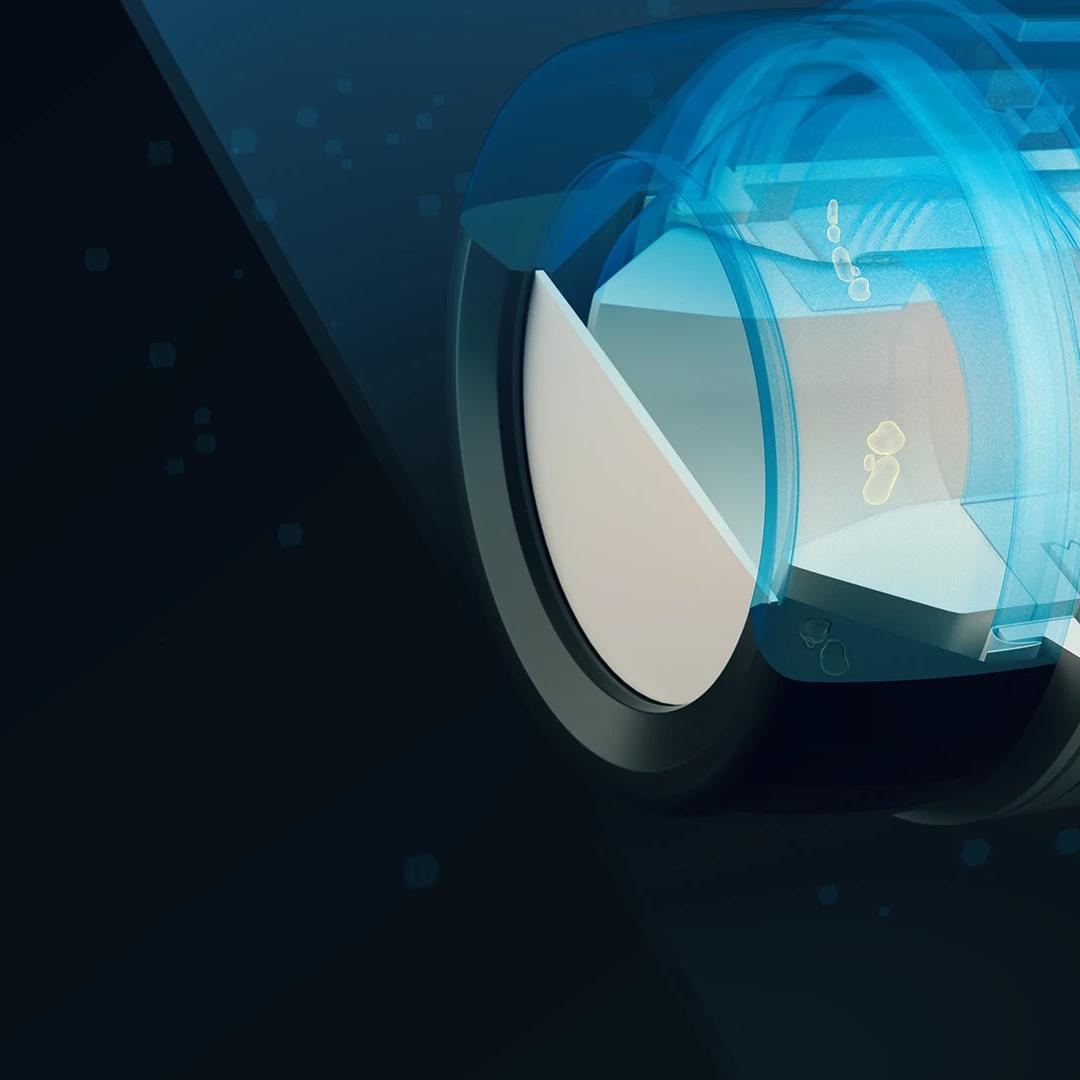

ZEISS INSPECT X-Ray

Komplexní analýza CT dat ve 3D

Snadno použitelný analytický software ZEISS INSPECT X-Ray umožňuje kompletní analýzu CT dat ve 3D – automatizovanou nebo přizpůsobenou a vhodnou i pro začátečníky. Lze přesně analyzovat geometrii, smršťovací otvory nebo vnitřní struktury a sestavy. I ty nejmenší vady jsou viditelné na snímcích jednotlivých řezů. Do projektu můžete také načíst objemová data několika součástí, provést analýzu trendů a porovnat výsledky s CAD daty – to vše v jediném softwaru.

Zjistěte více

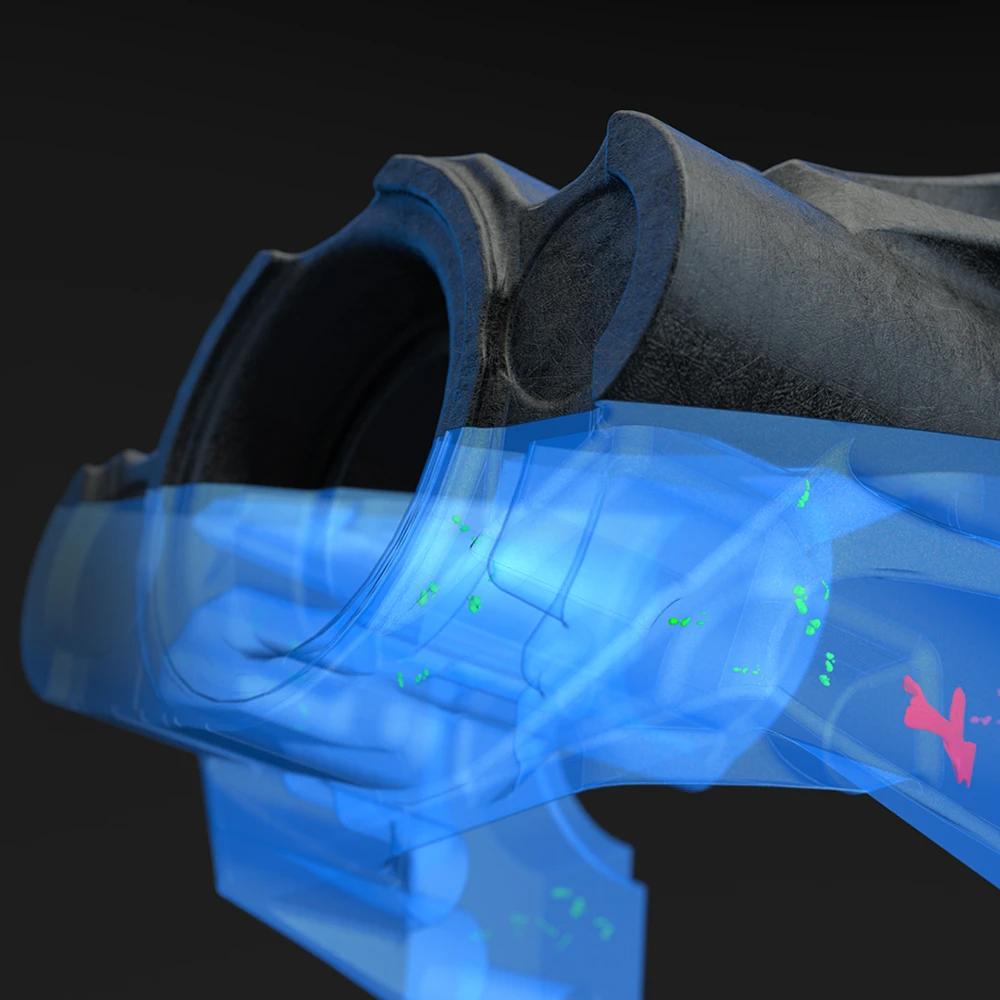

ZEISS Automated Defect Detection (ZADD)

Umělá inteligence (AI) v počítačové tomografii

Doplněk ZADD v softwaru ZEISS INSPECT X-Ray spolehlivě detekuje i drobné a nejasné vady na objemových datech z CT pomocí metod založených na umělé inteligenci.

ZADD dokáže tyto vady nebo anomálie rychle a automaticky detekovat, lokalizovat a klasifikovat. Softwarový doplněk je vyvinutý speciálně pro aplikace, jako jsou odlitky, vstřikované díly, baterie a tištěné komponenty.

Zjistěte více

Počítačová tomografie nám umožňuje nahlédnout do vnitřku produktu a získat informace, které bychom jinak neměli k dispozici. Jen tímto způsobem můžeme vidět, jak se materiál chová v reálných podmínkách, takže je možné vyvodit závěry pro přepočet a následné přizpůsobení.

Johannes Pichler Manažer pro výzkum a vývoj, starlim//sterner
