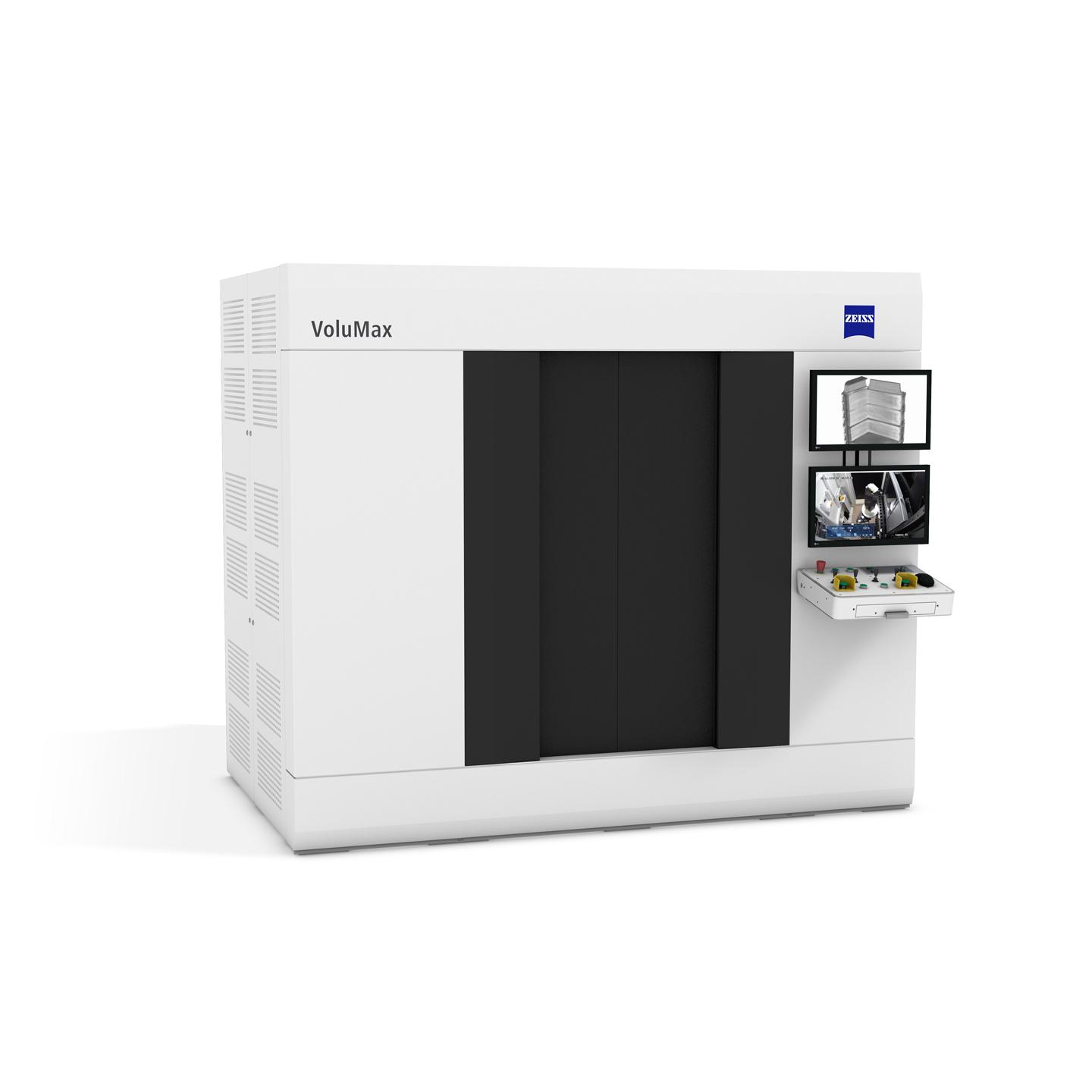

ZEISS VoluMax 9 titan

Výkonné komplexní řešení pro efektivní pracovní postupy

ZEISS VoluMax 9 titan kombinuje výkonnou technologii s maximálně snadným používáním. CT systém s napětím trubice 450 kV a výkonem 1500 W může efektivně rentgenovat husté materiály a součásti, spolehlivě odhalovat vnitřní vady a zaručit přesnou kontrolu složitých sestav z různých materiálů.
Plně integrovaný software ZEISS INSPECT X-Ray umožňuje provádět všechny úlohy od kalibrace skenování až po generování reportů v jediném softwaru.

  • Spolehlivá kontrola hustých materiálů a složitých sestav
  • Kompaktní konstrukce zajišťuje optimální využití dostupného prostoru
  • Kompletní softwarové řešení pro plynulý pracovní postup
VOLUMAX 9 TITAN
Kontaktujte nás

Uživatelsky přívětivý CT výkon

ZEISS VoluMax 9 titan kombinuje výkon 450 kV s velice snadným ovládáním, je také nejkompaktnějším a nejrobustnějším systémem svého druhu na trhu. V jeho prostorném vnitřku lze skenovat součásti o rozměrech až 590 x 700 mm a hmotnosti až 60 kg. Velké a husté součásti jsou efektivně skenovány pomocí 3k detektoru a výkonu 1500 W a jsou generovány sady 3D objemových dat celé součásti ve vysokém rozlišení.

  • Blokovaný obsah třetí strany

    Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Výkon, kvalita a snadné ovládání

Přehled výhod pro vás

ZEISS VoluMax 9 titan zvládá širokou škálu aplikací s různými požadavky na efektivitu a kvalitu. Nabízí spolehlivou a konzistentní detekci vad na velmi hustých součástech v mnoha průmyslových odvětvích.

Pomocí plně integrovaného softwaru ZEISS INSPECT X-Ray mohou uživatelé provádět úlohy od kalibrace skenování až po generování reportů. I pro začátečníky v obsluze průmyslových počítačových tomografů řídí tento software postup během celého procesu a přináší vynikající výsledky při analýze defektů a montážní kontrole sestav. Rozmanité softwarové funkce zjednodušují obsluhu hlavních komponent rentgenového systému, nastavení parametrů skenování a rekonstrukci objemových dat. Uživatelé okamžitě získají 3D zobrazení skenu a mohou provádět hlavní vyhodnocení.

  •

    Kompaktní design

    Malé rozměry stroje, integrovaný ovládací panel a vylepšený systém os přispívají k mimořádné flexibilitě. Generátory nevyžadují žádný další prostor, protože jsou zabudovány přímo do systému. Tento kompaktní, ale prostorný systém si poradí se součástmi až do velikosti 590 x 700 mm, což zajišťuje inteligentní využití dostupného prostoru.

  •

    Robustní řešení

  • Vynikající servis ZEISS

    ZEISS nabízí širokou škálu hardwarových a softwarových služeb a vysoce spolehlivá zařízení s nízkými nároky na údržbu. Pokud potřebujete podporu, jsou vám k dispozici místní týmy servisních techniků a školitelů ve 25 zemích.

  •

    Rychlá návratnost investic

    Díky vysoce výkonnému zdroji rentgenového záření a detektoru s velmi citlivým scintilátorem lze dosáhnout krátkých časů skenovacích cyklů. Rychlé skenování, robustní konstrukce a vysoké standardy kvality umožňují rychlou návratnost investice.

  •

    Snadné zakládání součástí

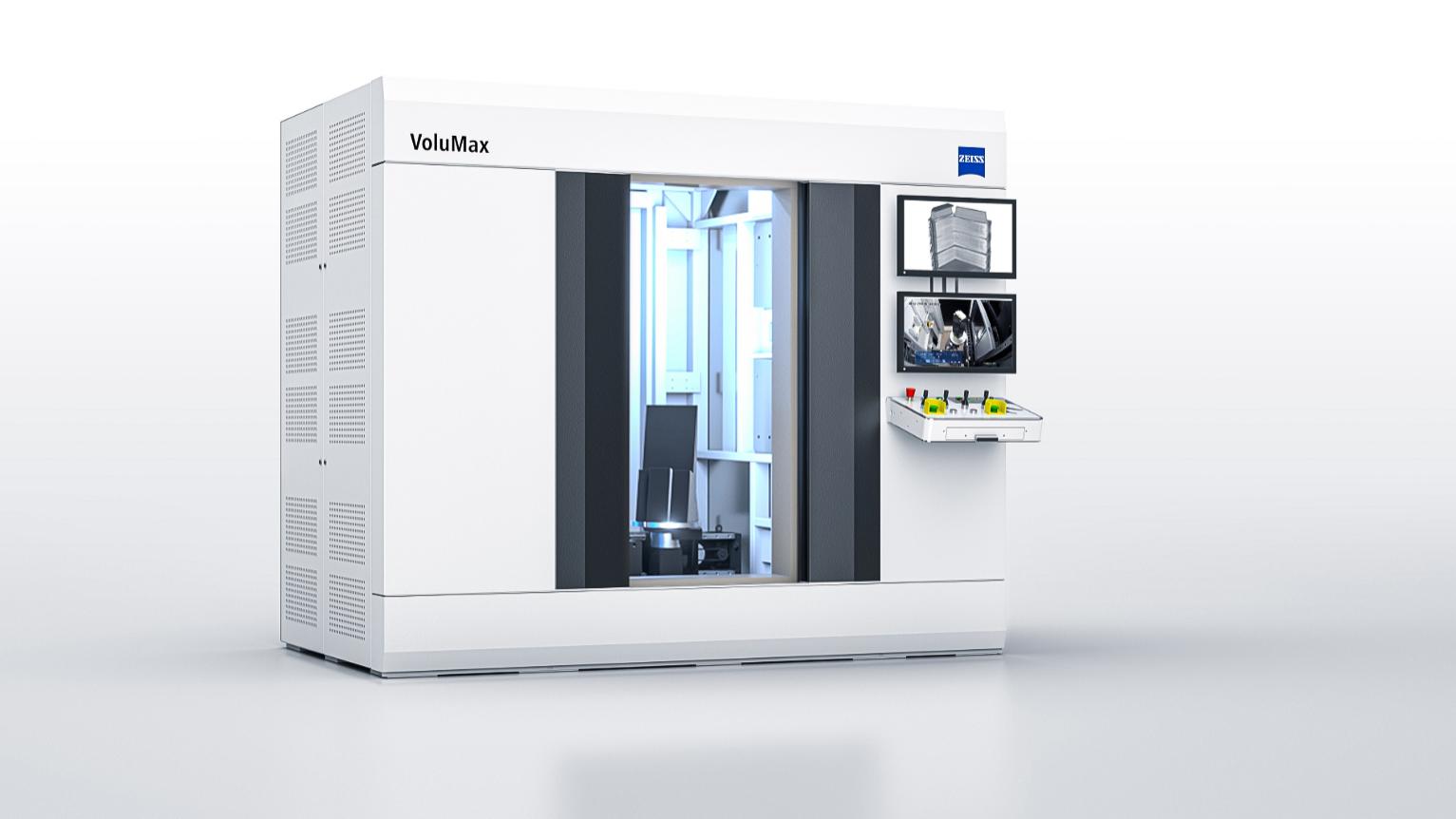

    Široké elektrické posuvné dveře umožňují snadnou manipulaci s velkými obrobky, automatické polohování os usnadňuje zakládání a odebírání součástí. Zařízení je ergonomicky navrženo, a proto se snadno a pohodlně ovládá.

  •

    Bezpečnost uživatelů

    Tento stroj byl vyvinut v souladu s vysokými bezpečnostními standardy ZEISS. To spolu s velmi kvalitními komponentami systému zaručuje bezpečný pracovní postup.

Přesné procesy v náročných průmyslových odvětvích

Přehled typických aplikací

  • NEV

    Bateriový modul

    ZEISS VoluMax 9 titan provádí spolehlivou kontrolu vícemateriálových sestav, jako jsou například bateriové moduly. Díky eliminaci artefaktů způsobených ztvrdnutím svazku umožňuje systém kvalitnější a rychlejší skenování a tím lepší kontrolu kritických oblastí.

  • NEV

    Stator

    Uživatelé mohou využít rychlé skenování po dobu 10 až 15 minut, rozlišení cca 100 μm, nízký šum a redukce artefaktů. ZEISS VoluMax 9 titan se dokonale hodí jako kompletní řešení pro detekci porézních bodových svarů při kontrole kvality statorů. V kombinaci s volitelným softwarem ZEISS Automated Defect Detection (ZADD) pro automatickou detekci pórů ve vlásenkách s podporou umělé inteligence poskytuje ZEISS VoluMax 9 titan bezkonkurenčně snadné použití a stabilitu systému.

  • Letecký průmysl

    Lopatky

    ZEISS VoluMax 9 titan má vysoké napětí trubice a výkon nezbytný pro kontrolu hustých materiálů. Umožňuje analýzu defektů vnitřních struktur v každém kroku a spolehlivě odhaluje kritickou pórovitost v součástech, jako jsou lopatky turbín nebo ventilátorů.

  • Elektronika

    Motor ventilátoru

    ZEISS VoluMax 9 titan lze také použít ke spolehlivé kontrole složitých sestav z více kovů. Dokáže rozpoznat měděné vodiče v motoru a provádí také detekci dalších součástí s vysokým rozlišením.

Kromě uživatelsky přívětivého ovládání je kompaktní a robustní systém ZEISS VoluMax 9 titan vybaven dalšími funkcemi, které zajišťují vysoký výkon. Kliknutím na modré tečky na obrázku níže se dozvíte více informací o hlavních funkcích produktu.

Hlavní přednosti produktu

Vynikající výkon – atline nebo v laboratoři kvality
Napětí trubice 450 kV

Výkon 1500 W zajišťuje rychlé skenování velkých hustých dílů.
Poměr systém/objem dílu

Úzký, ale prostorný systém pro součásti o rozměrech až 590 x 700 mm – například bateriové moduly nebo lopatky ventilátorů
3k detektor

Plochý detektor s rozlišením 3072 x 3072 px zaručuje projekce s vysokým rozlišením pro vysoce přesné analýzy.
Kompaktní rozměry

S rozměry 2750 x 2350 x 1750 mm (včetně generátorů) se tento nejkompaktnější systém ve své třídě hodí do téměř jakéhokoli prostředí.
Ovládací panel na skříni systému

Ovládací panel integrovaný do skříně systému usnadňuje ovládání a šetří místo, protože není potřebný další stůl.
Integrace softwaru

Dokonalá interakce se softwarem ZEISS INSPECT X-Ray umožňuje provádět všechny kroky od kalibrace až po reporty.
Kvalita dat

Automatizovaný proces 3D skenování a algoritmy následného zpracování zajišťují vysoce kvalitní data, která umožňují přesné analýzy.

Flexibilita a automatizace s ZEISS INSPECT X-Ray

ZEISS INSPECT X-Ray jako komplexní softwarové řešení pro ovládání systému, rekonstrukci CT objemových dat a vyhodnocení a záznam dat. Snadné použití systému umožňuje širokému spektru uživatelů, od výzkumu a vývoje až po výrobu, dosáhnout zcela nové úrovně flexibility.

Dozvědět se více

Technické údaje

Rozměry (š x v x h)

2750 mm x 2350 mm x 1750 mm

Hmotnost systému

13 500 kg

Napětí trubice

450 kV, 3,3 mA

Rozteč pixelů

139 μm

Plochý detektor

3072 x 3072 px

Max. velikosti součásti

Ø 590 x 700 mm

Max. hmotnost součásti

60 kg

Oblasti použití:
Bateriové moduly, statory, lopatky, elektronické sestavy


Kontrolní funkce:
Nedestruktivní kontrola a zajištění kvality hustých materiálů
