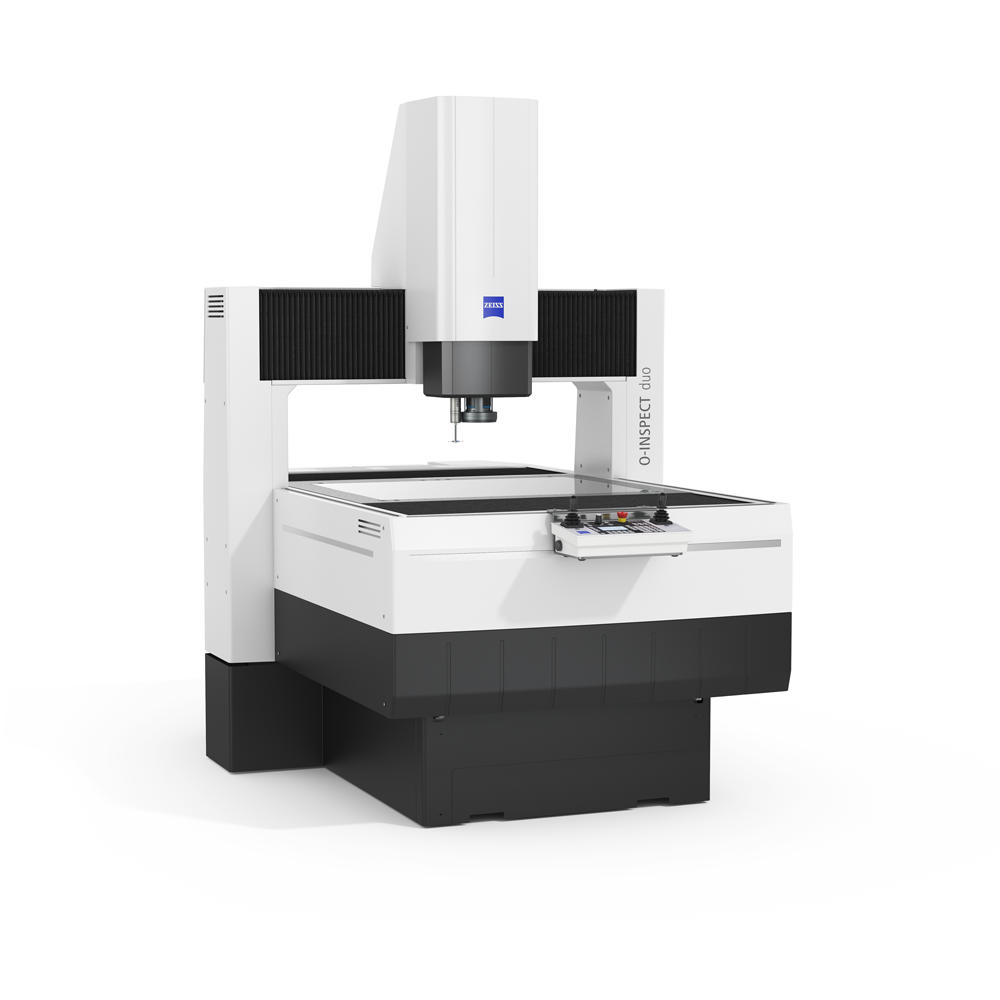

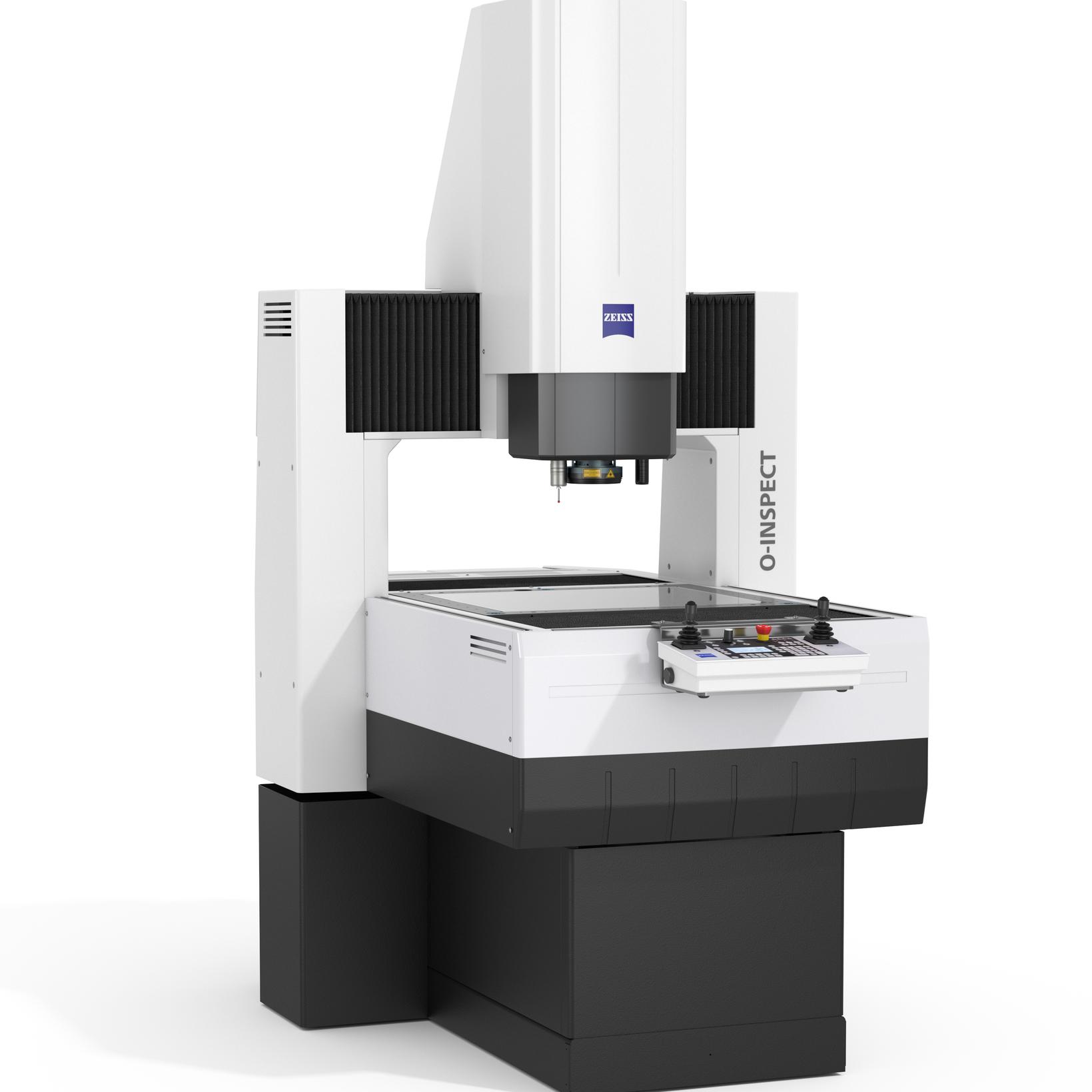

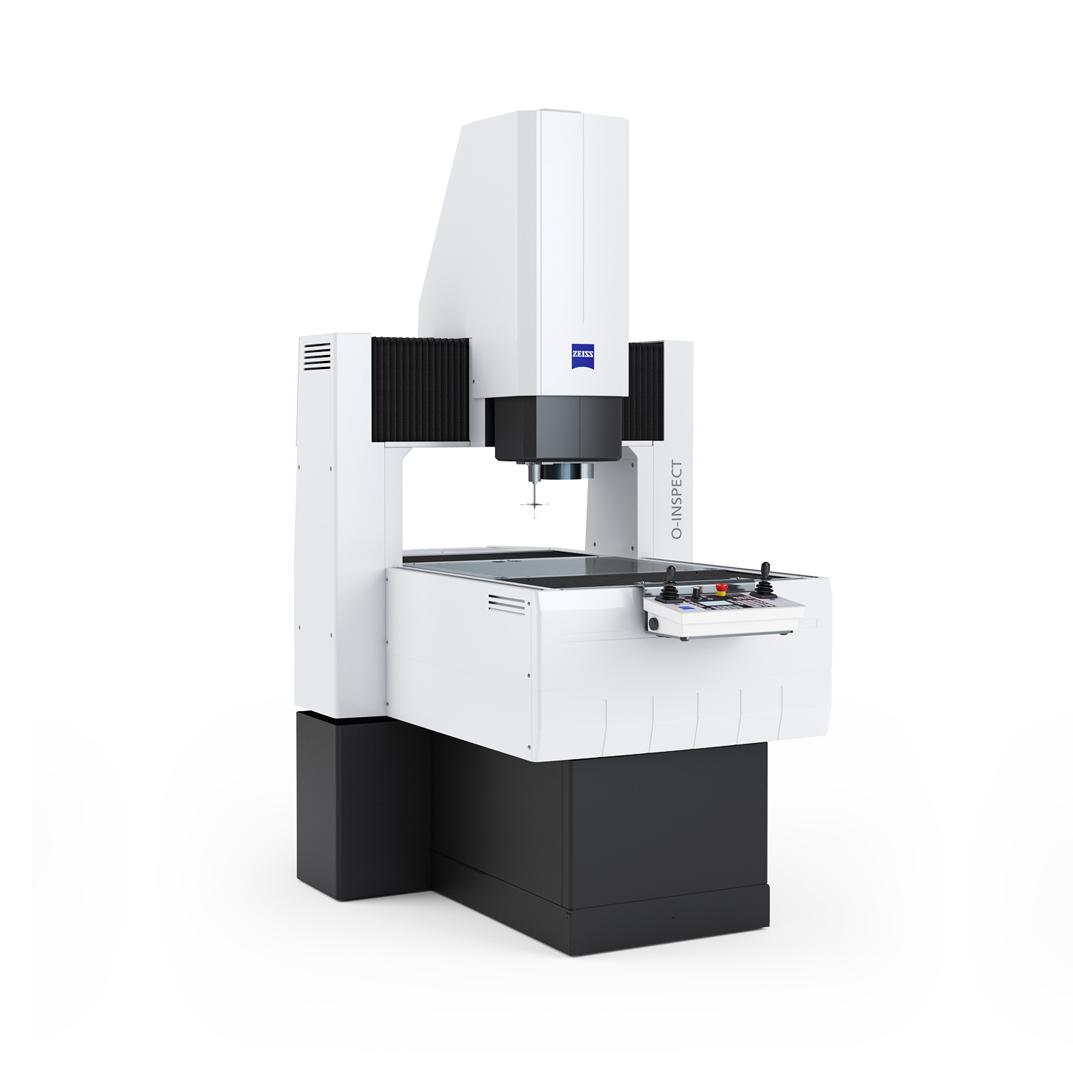

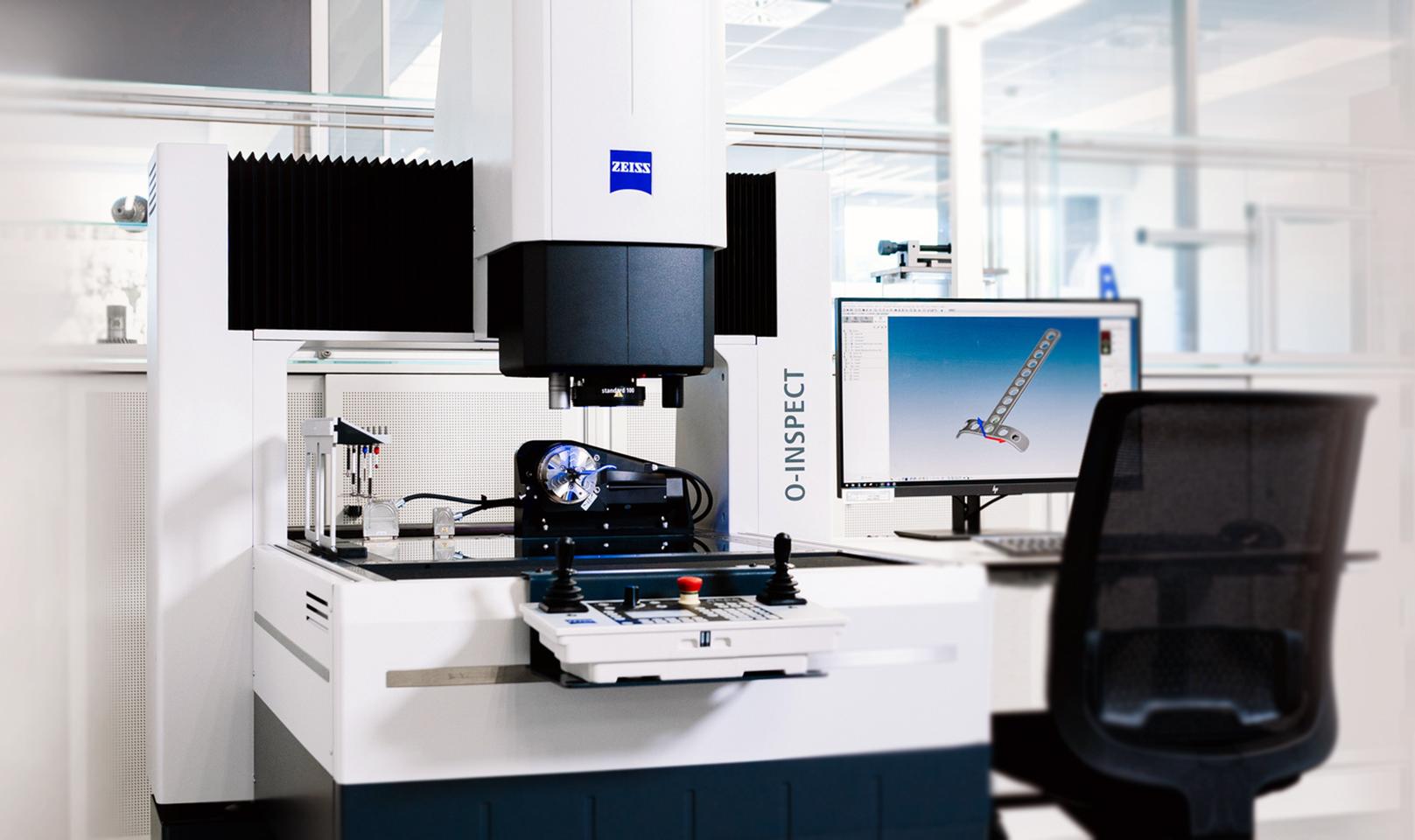

ZEISS O-INSPECT

Optické řešení se správným dotykem

Multisenzorové souřadnicové měřicí stroje ZEISS O-INSPECT umožňují optimální měření všech charakteristik v souladu s normou ISO-10360 – opticky nebo dotykově.

Velké zorné pole s vysokou věrností zobrazení
Rychlé a přesné dotykové 3D měření
Optická měření pro citlivé povrchy
Vyšší spolehlivost v kratším čase

Vlastnosti

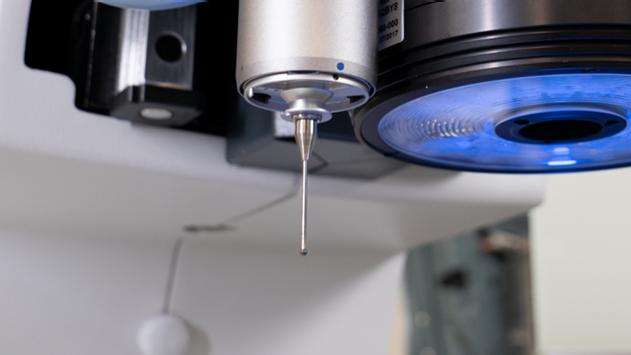

Rychlé a přesné dotykové 3D měření

ZEISS VAST XXT se vyznačuje vysoce přesným skenováním. Zaznamenává totiž vysoký počet měřicích bodů během jediného pohybu, což je v dané třídě zařízení jedinečné.

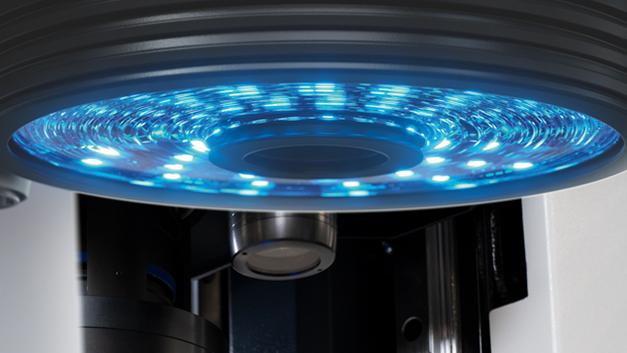

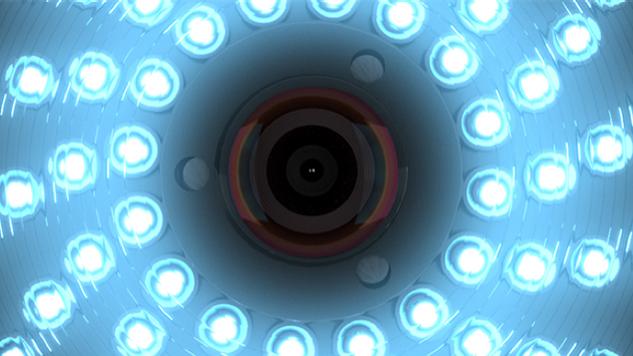

Prstencové osvětlení

Prstencové osvětlení sestává ze čtyř prstenců se šestnácti modrými a šestnácti červenými LED diodami, které mohou být samostatně ovládány v osmi segmentech. Spolu s vhodnou optikou umožňují barevné LED diody operátorovi odfiltrovat rušivé okolní světlo a tím velmi kontrastně osvětlit např. barevné materiály.

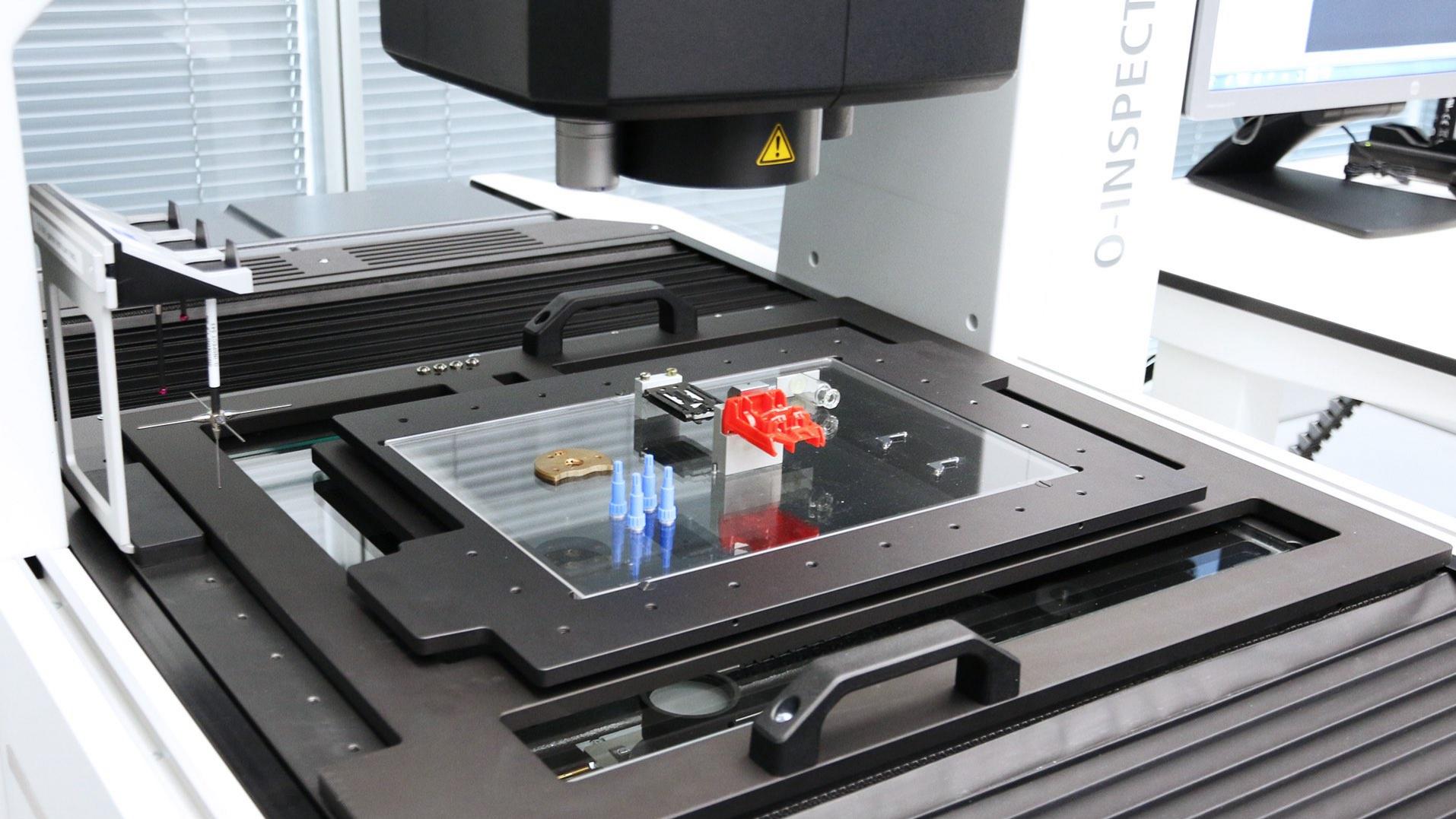

Vyšší spolehlivost v kratším čase

Integrovaný paletový systém s rozhraním pro automatické zachycení teploty přináší úsporu času při zajištění větší spolehlivosti.

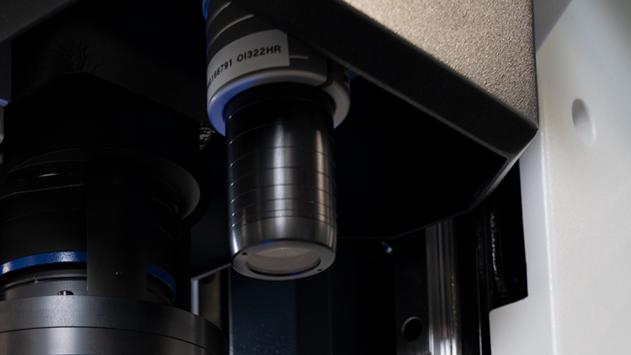

Optické měření citlivých povrchů

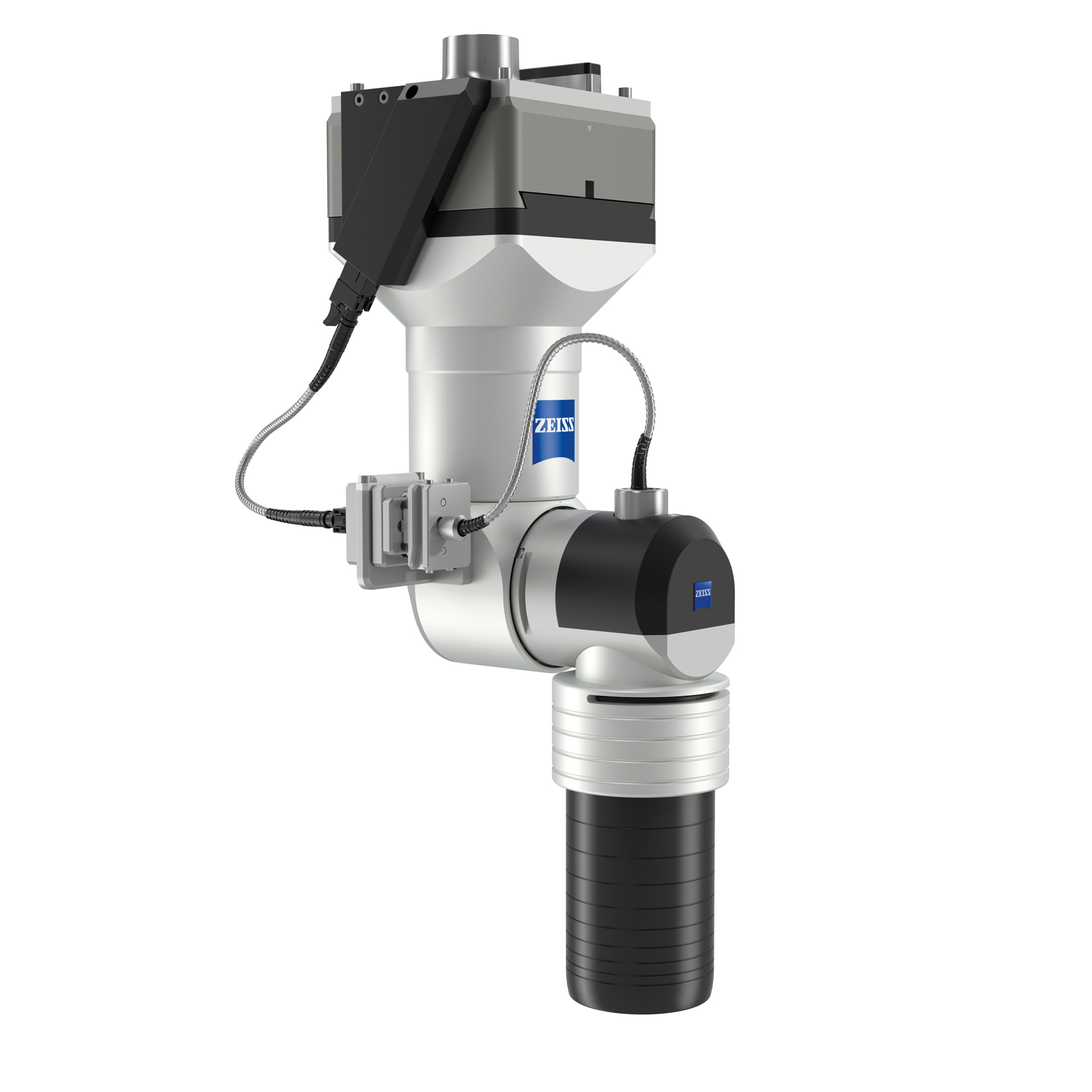

ZEISS DotScan umožňuje bezdotykové zachycení topografie součásti. K dispozici volitelně pro citlivé, reflexní nebo málo kontrastní povrchy, u kterých je obtížné použít jiné optické senzory.

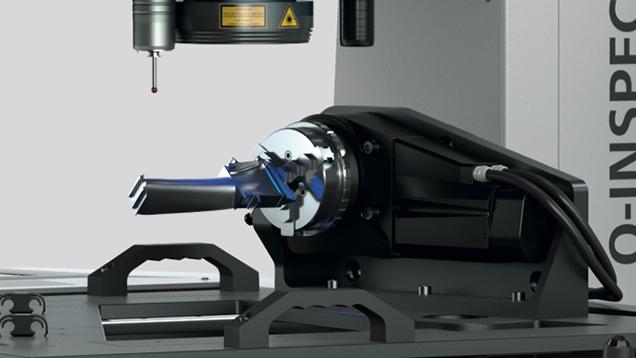

Přesnost ze všech stran

Volitelný otočný stůl rozšiřuje ZEISS O-INSPECT o programovatelnou rotační osu, takže je možné kontrolovat charakteristiky ze všech stran. Možností je i integrace do palety, která umožní dosažení nejrůznějších poloh a zkrátí dobu instalace.

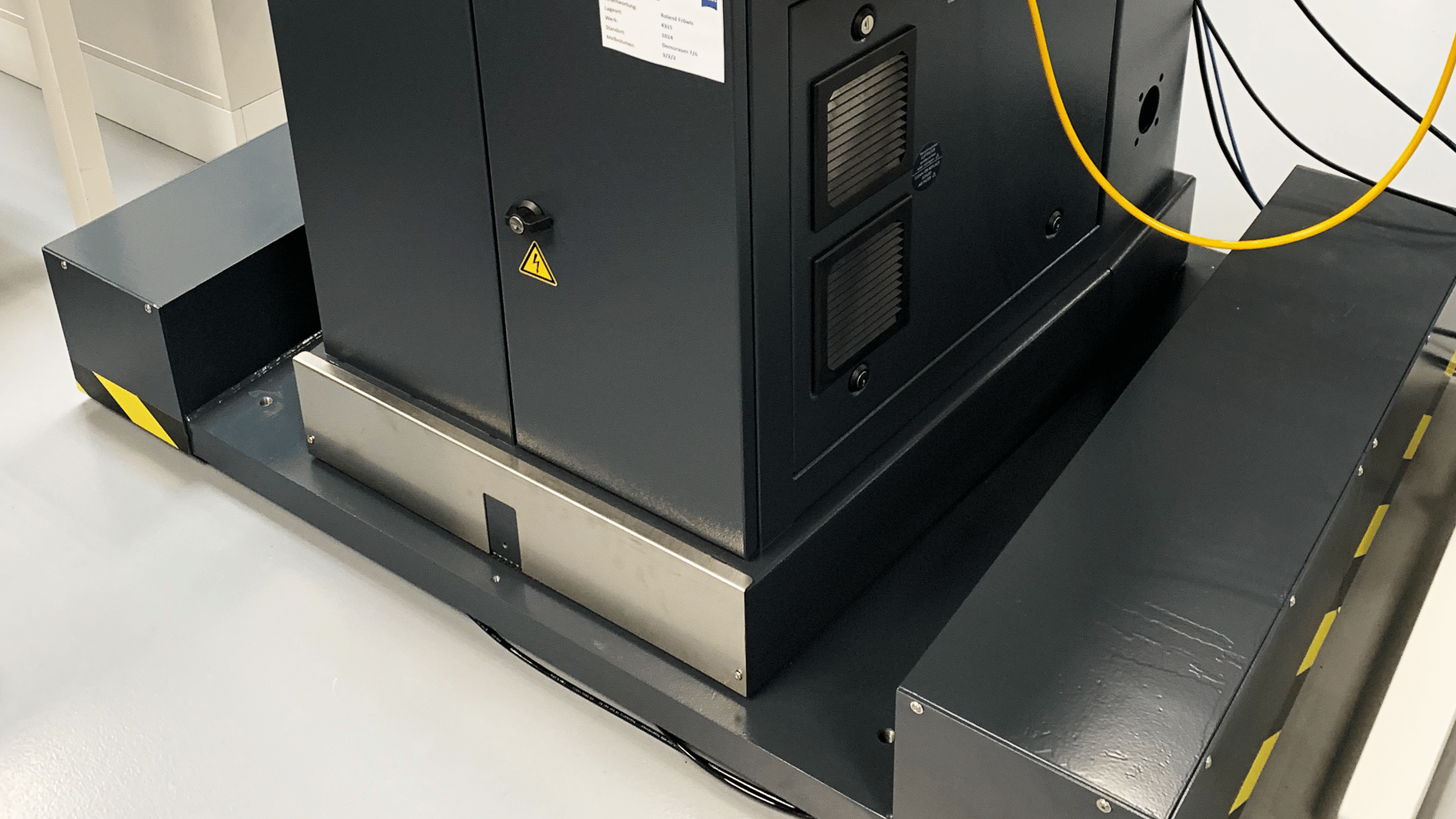

Snížit nepřesnosti měření

Vibrace podlahy se vyskytují v různé míře na každém místě instalace, mohou vést k nepřesnému měření. Lze je eliminovat pomocí pneumatické izolace vibrací. Dodatečná pneumatická izolace proti vibracím je k dispozici pro všechny tři velikosti stroje. Nezbytná pro použití s variantou senzoru scout 240.

Velké zorné pole s vysokou věrností zobrazení

Kamerový senzor ZEISS Discovery.V12 poskytuje variabilní zvětšení. Různé varianty senzoru standard 100, scout 160 a scout 240 umožňují vyšší rozlišení pro zachycení i těch nejmenších detailů.

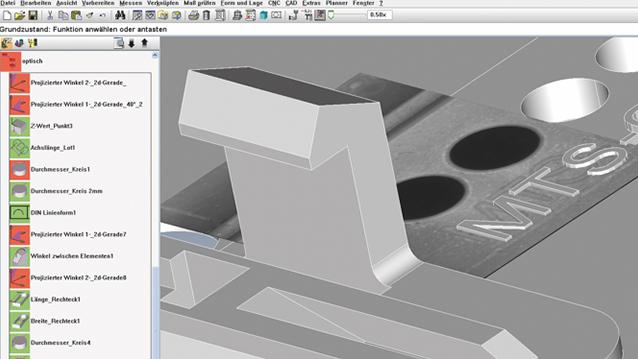

Software vhodný pro každou aplikaci

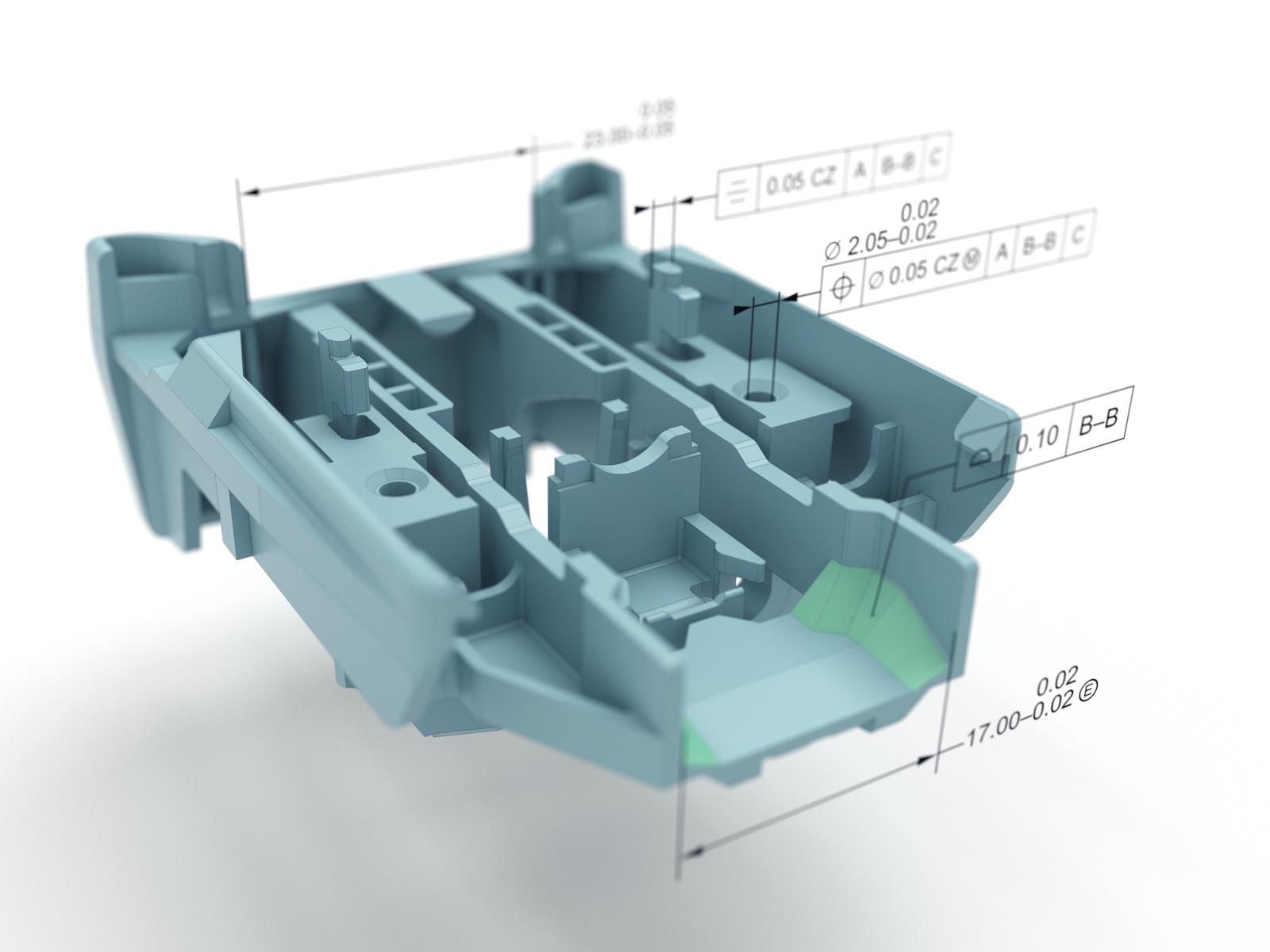

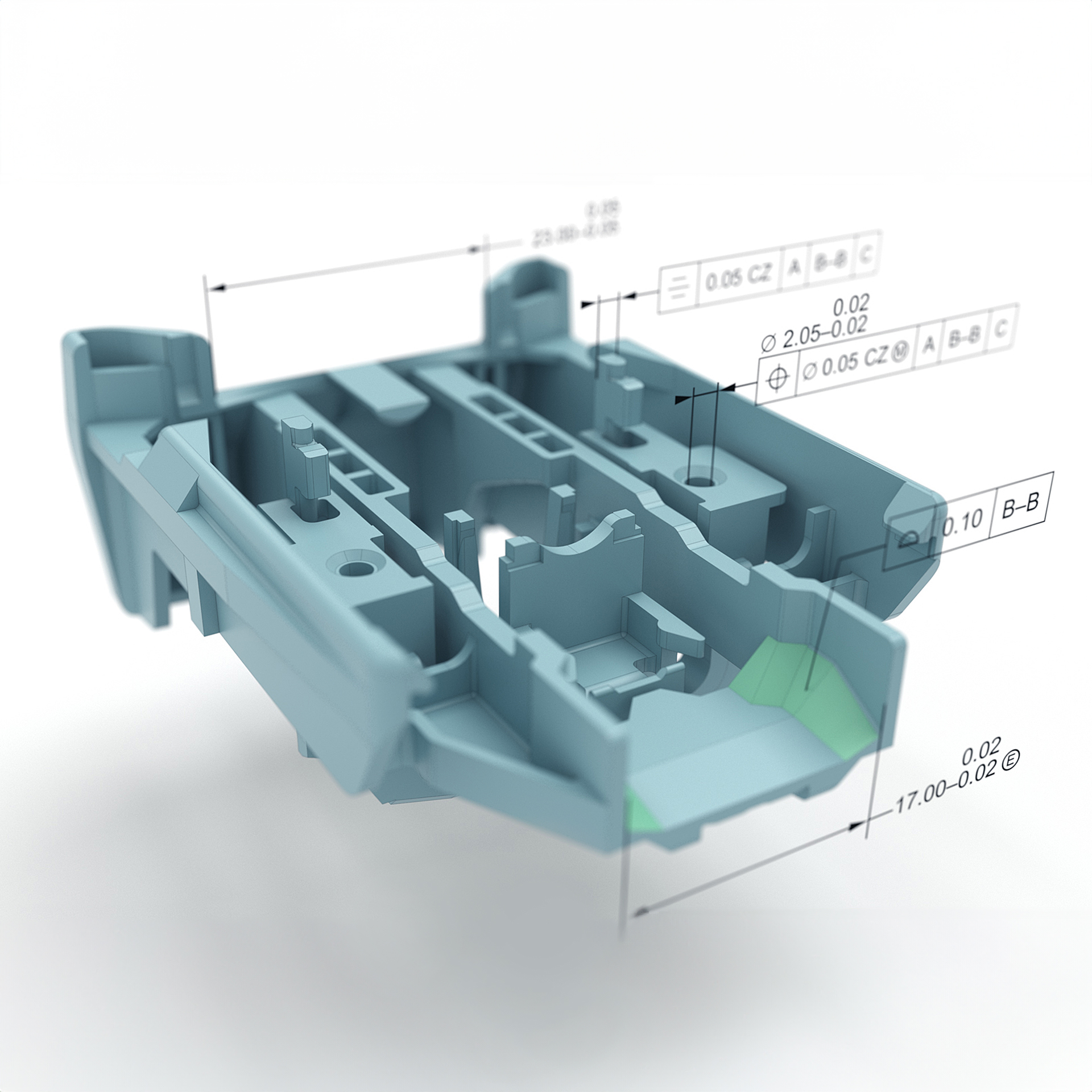

ZEISS CALYPSO nabízí lepší možnosti vizualizace pro úsporu času. CAD modely je možné zobrazit s překrytím umožňujícím rychlé odhalení možných odchylek (SKUTEČNÝCH až CÍLOVÝCH). Díky četným opcím poskytuje ZEISS CALYPSO také vhodné nástroje pro speciální požadavky.

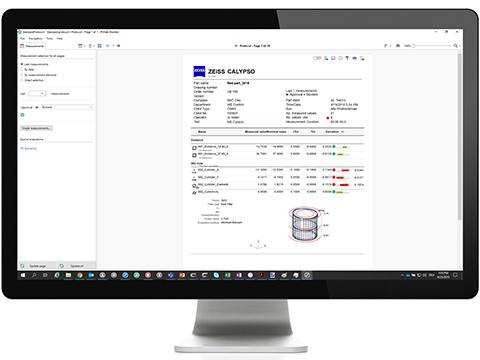

Profesionální sledovatelné protokoly měření

ZEISS PiWeb reporting umožňuje dokumentovat a vizualizovat naměřená data jediným kliknutím, což vám poskytuje cenné informace o vašich součástech a procesech.

Vynikající optika

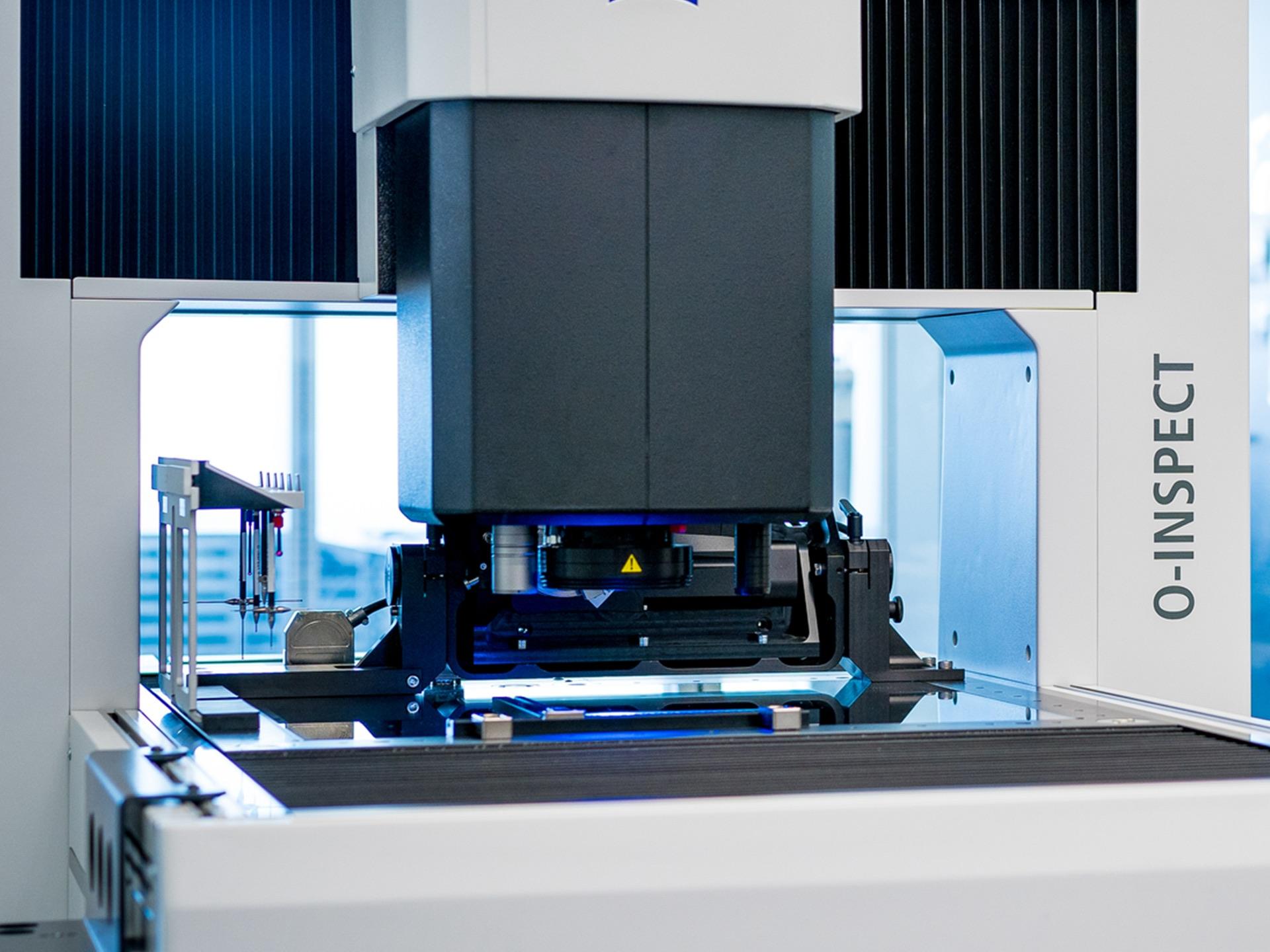

Velké zorné pole
Vysoké rozlišení obrazu

Senzor kamery ZEISS Discovery.V12 nabízí variabilní stupeň zvětšení. Ve srovnání s konvenčními objektivy nabízí čtyřikrát větší zorné pole a také vynikající věrnost obrazu i v okrajových oblastech. Výsledek: zkrácená doba měření a maximální přesnost.
Dvě nové varianty senzoru, Scout 160 a Scout 240, umožňují ještě vyšší optické rozlišení. Použití alternativních senzorových jednotek umožňuje 1,6 nebo 2,4násobné optické rozlišení oproti standardní variantě 100.

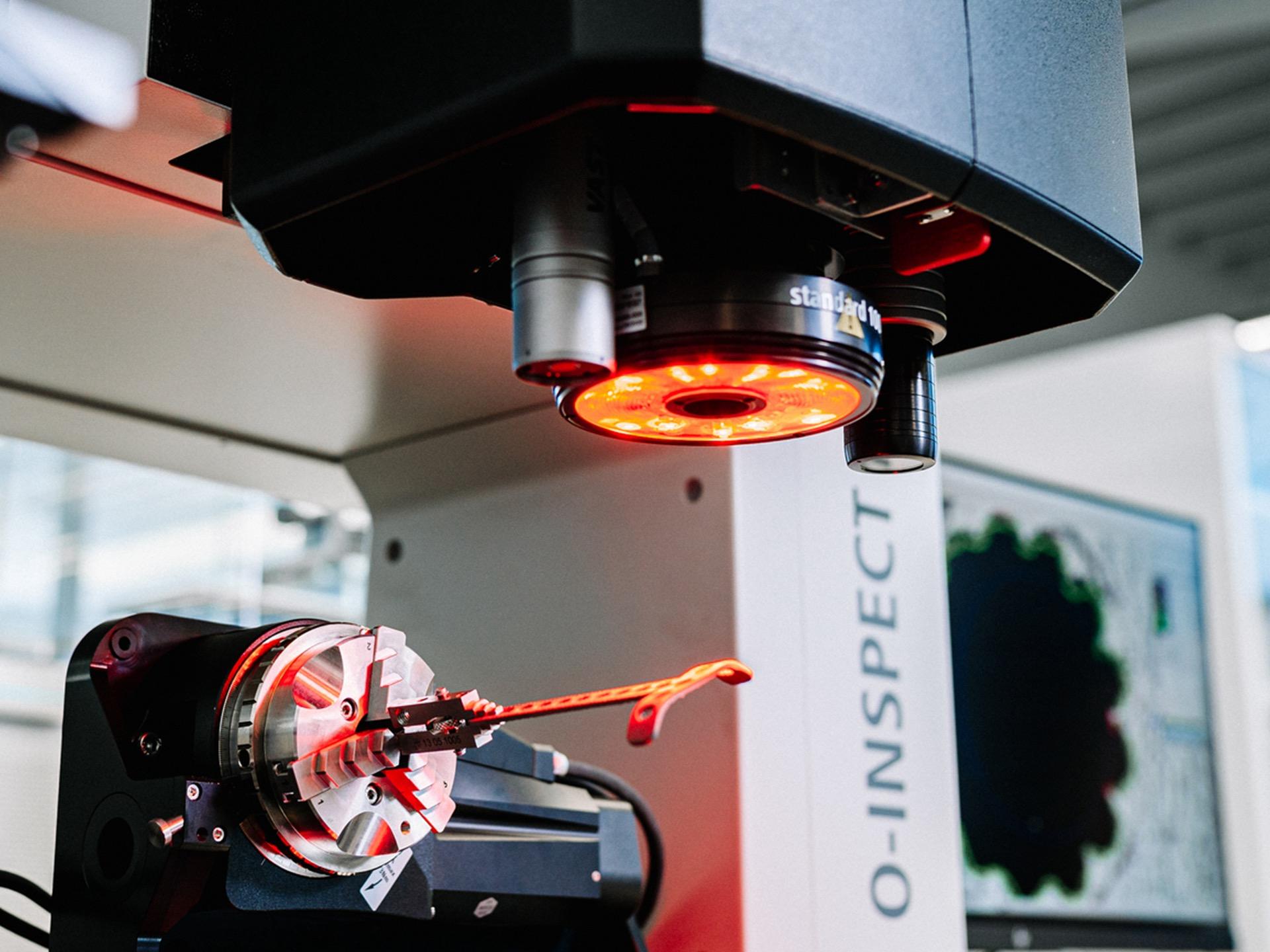

Optimální kontrast
ZEISS O-INSPECT systém osvětlení

Vysoce kontrastní obraz je předpokladem pro získání přesných výsledků. K tomuto účelu je ZEISS O-INSPECT vybaven univerzálním systémem osvětlení. Nejrůznější tvary, textury a barvy povrchu mohou být osvětleny tak, aby paprsky dopadaly pod různými úhly, což jasně zvýrazní hrany.

Multisenzorová technologie

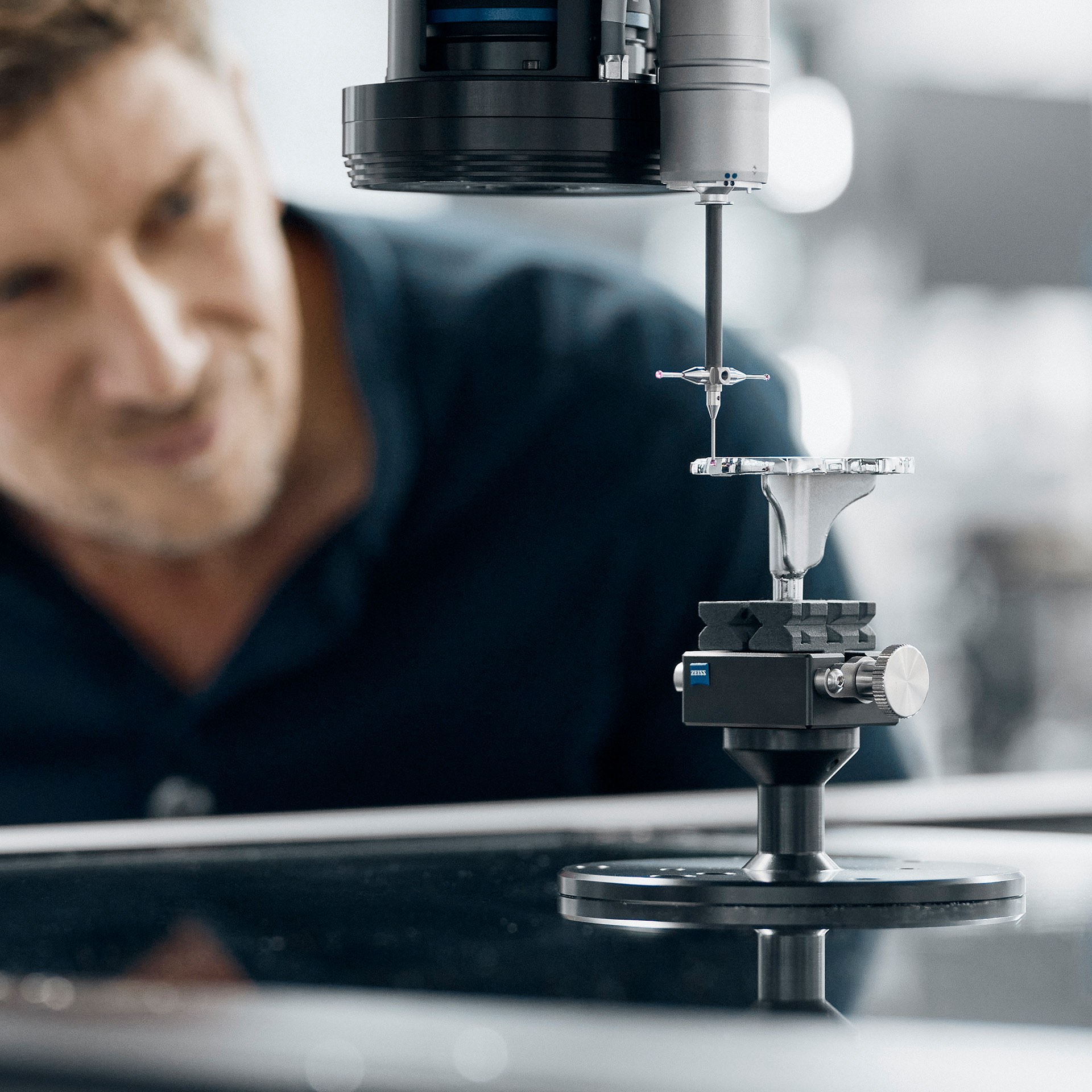

Dotykové měření:

Správná volba všude tam, kde je vyžadována vysoká přesnost. Dotykové snímače, jako je ZEISS VAST XXT, snímají povrch součástky bod po bodu. Přidává také funkci skenování a tím poskytuje informace o tvaru měřených prvků.

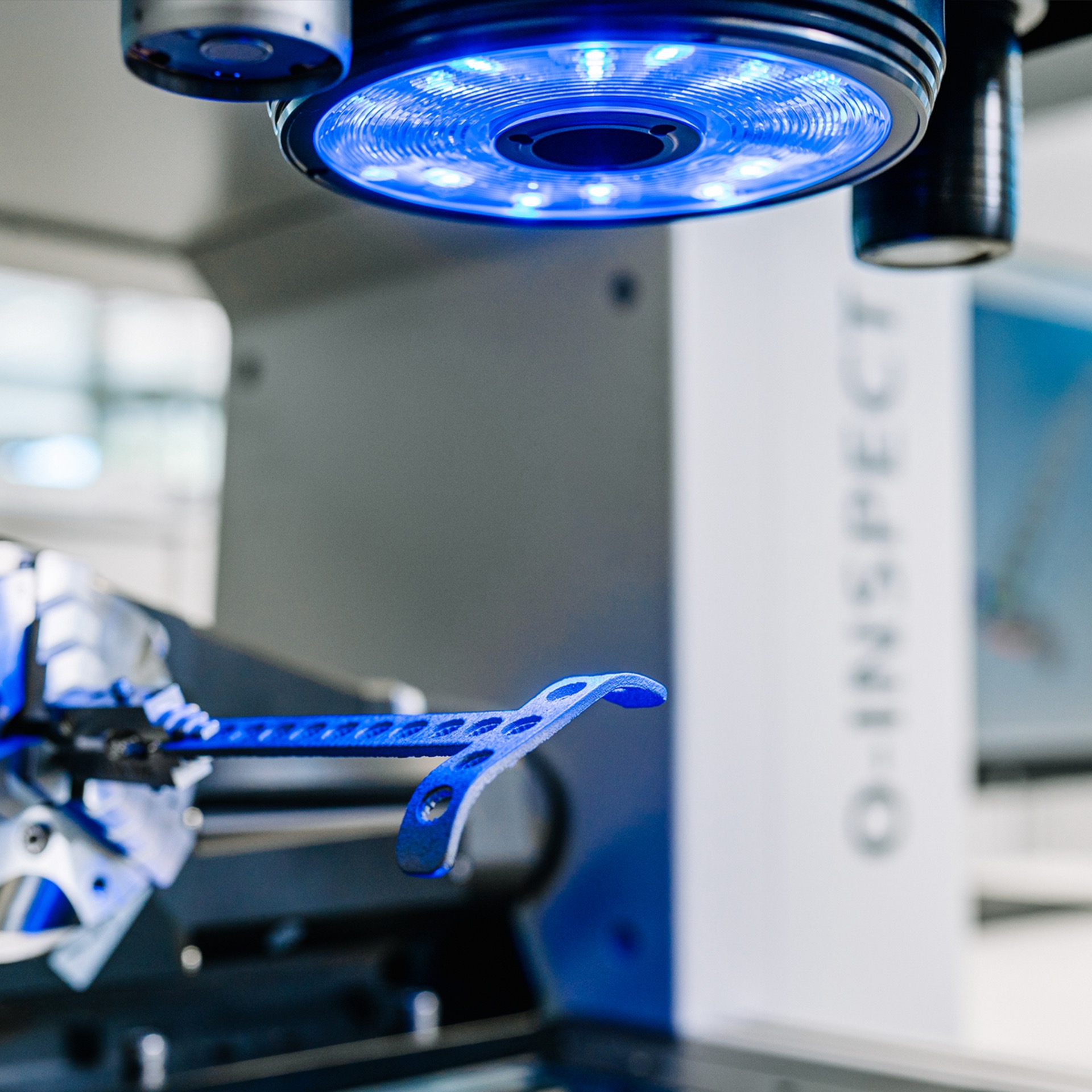

Optické měření

Objektiv ZEISS Discovery.V12 nabízí velké zorné pole bez zkreslení. Výsledky měření mají díky tomu špičkovou přesnost při výrazně kratší době měření.

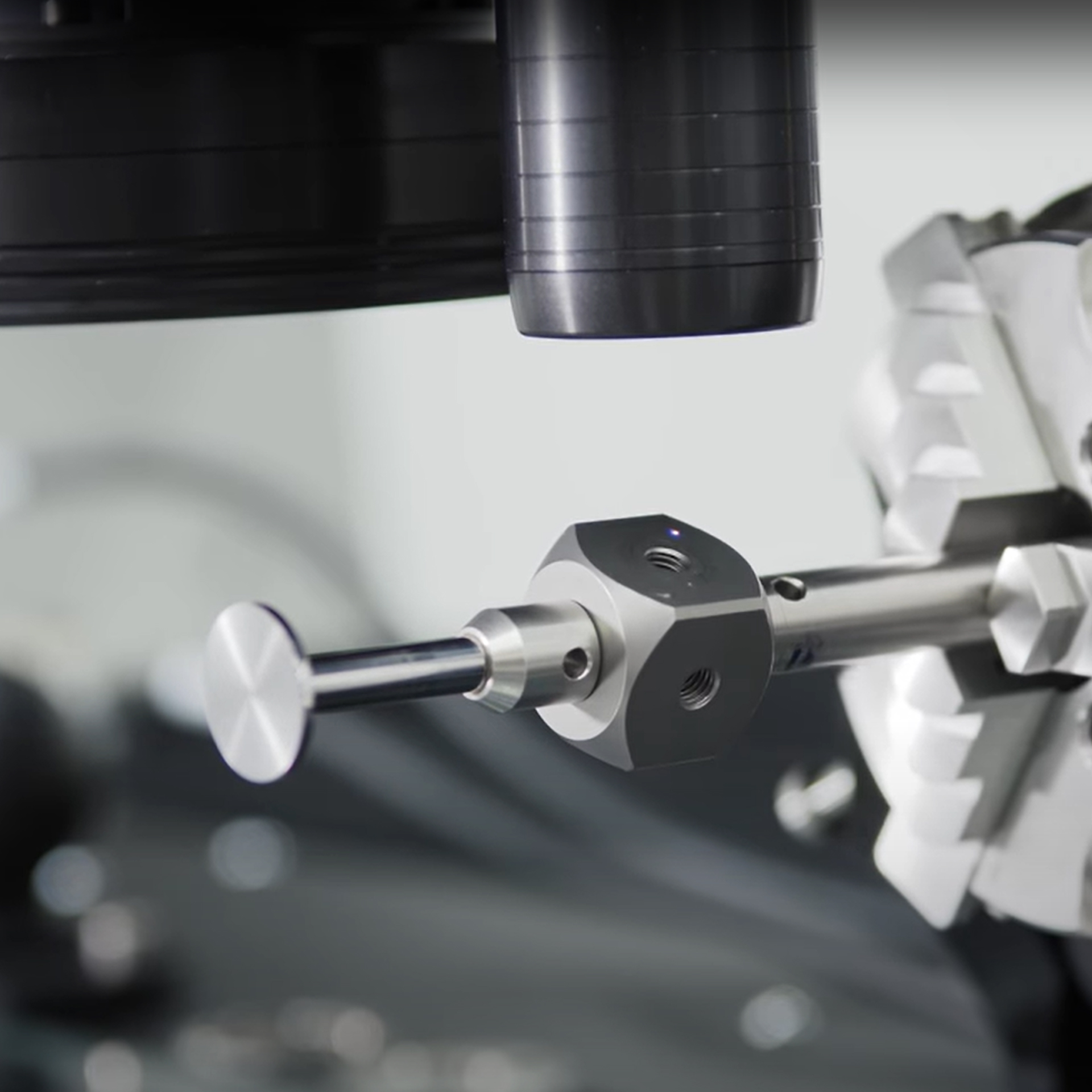

Bílé světlo

Chromatický senzor bílého světla ZEISS DotScan umožňuje bezdotykové zachycení topografie součásti. Používají se pro citlivé, reflexní nebo málo kontrastní povrchy, pro které je obtížné použít jiné senzory.

Dokonalá symbióza optického a dotykového měření

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Software

Jeden software pro všechna měření

ZEISS O-INSPECT používá náš univerzální měřicí software ZEISS CALYPSO podobně jako portálové měřicí stroje, například ZEISS CONTURA.

ZEISS CALYPSO se vyznačuje intuitivním konceptem ovládání, který kombinuje velkou funkční rozmanitost a flexibilitu. Programování se provádí kliknutím myší na požadované měřené prvky na CAD modelu nebo ještě jednodušeji pomocí snímání (bez ohledu na senzor) a automatického rozpoznání měřených prvků.

Různé softwarové moduly poskytují vhodné nástroje pro speciální požadavky, jako je například standardní funkčnost křivek pro O-INSPECT nebo integrovaný softwarový nástroj pro protokoly měření ZEISS PiWeb reporting.

Zjistěte více

Technické údaje pro ZEISS O-INSPECT

		ZEISS O-INSPECT 3/2/2 300 x 200 x 200 mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500x400x300 mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300 mm³
Měřicí rozsah		300 x 200 x 200 mm³	500 x 400 x 300 mm³	800 x 600 x 300 mm³
Chyba měření délky MPE (E)	v 1D	1,6 µm + L/200 µm	1,4 µm + L/250 µm	1,5 µm + L/250 µm
	ve 2D	1,9 µm + L/150 µm	1,6 µm + L/250 µm	1,8 µm + L/250 µm
	ve 3D	2,4 µm + L/150 µm	1,9 µm + L/250 µm	2,2 µm + L/250 µm
Software		ZEISS CALYPSO
2D optický kamerový senzor		ZEISS Discovery.V12
Volitelná varianta	Standard 100	Pracovní vzdálenost 87 mm, 0,5 x - 6,3 x, rozlišení senzoru 0,9 μm, FoV max. (zorné pole): 16,1 mm x 12,0 mm
	scout 160	Pracovní vzdálenost 55 mm, 0,8 x - 10 x, rozlišení senzoru 0,6 μm, FoV max. (zorné pole): 10,1 mm x 7,5 mm
	scout 240	Pracovní vzdálenost 30 mm, 1,2x - 15 x, rozlišení senzoru 0,4 μm, FoV max. (zorné pole): 6,7 mm x 5,0 mm
Dotykový senzor		ZEISS VAST XXT
Varianta	VAST XXT TL 1	Radiální délka snímače až 40 mm (hvězdicová konfigurace); průměr snímací kuličky 0,1 až 8 mm
Varianta	VAST XXT TL 3	Radiální délka snímače až 65 mm (hvězdicová konfigurace); průměr snímací kuličky 0,3 až 8 mm
