Optické souřadnicové měřicí stroje

Vysoce přesná optika pro flexibilní měřicí úlohy

Bezkontaktní měření i s možnostmi dotykového měření

Optické souřadnicové měřicí stroje (VMM) řady ZEISS Optical Series jsou vybaveny kamerovými systémy s vysokým rozlišením, variabilním osvětlením a sofistikovaným softwarem pro rychlé a přesné výsledky měření. Díky bezkontaktní optické měřicí technologii lze s vysokou přesností měřit také obzvláště citlivé, tenkostěnné nebo ploché součásti, jako jsou optické komponenty, vstřikované obrobky, fólie, děrované a ohýbané díly. Pro rozšíření spektra aplikací lze systémy ZEISS Optical Series doplnit dalšími senzory – pro vysoce přesná optická a dotyková měření na jediném souřadnicovém měřicím stroji.

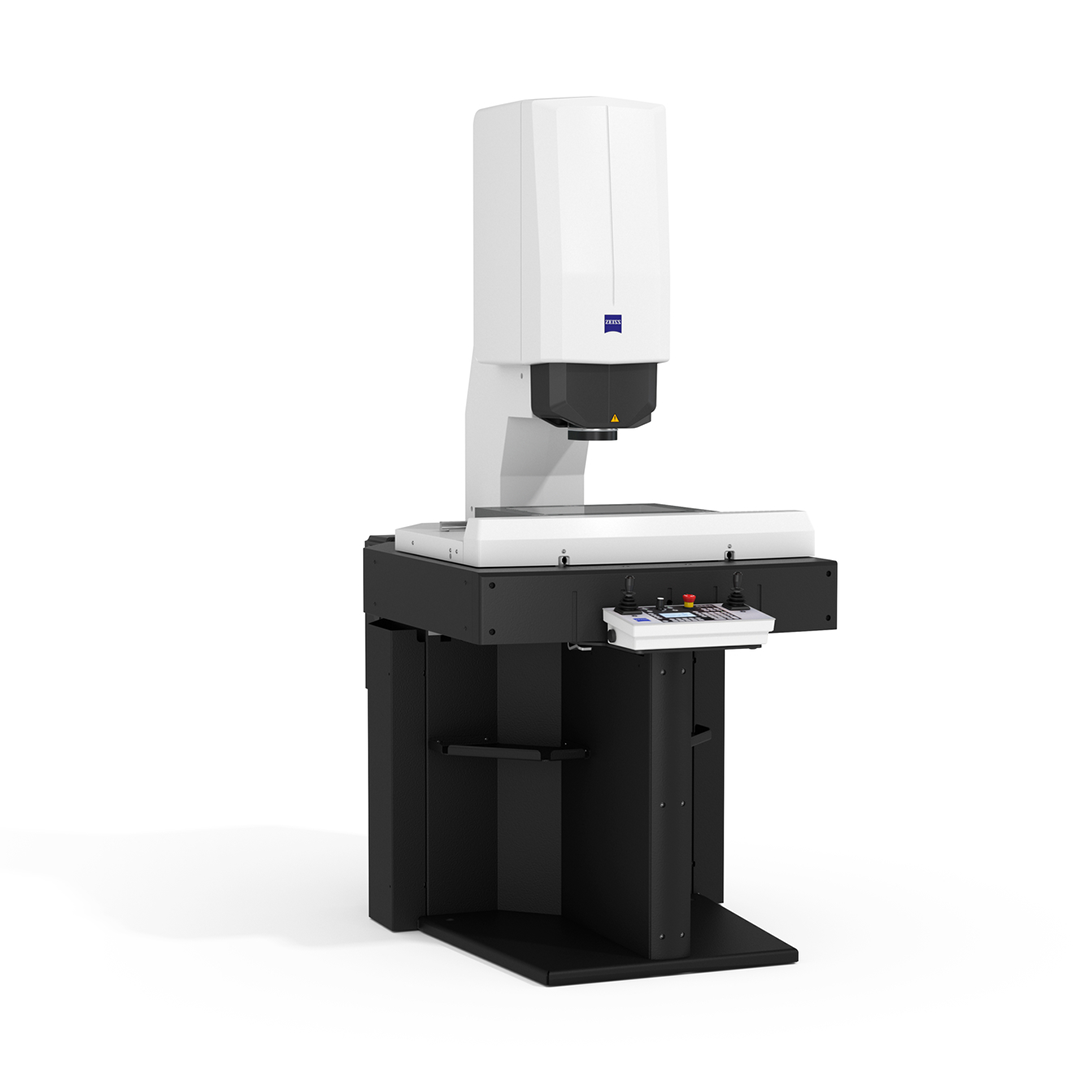

ZEISS O-DETECT

Vstup do světa optické metrologie

Zjistěte více

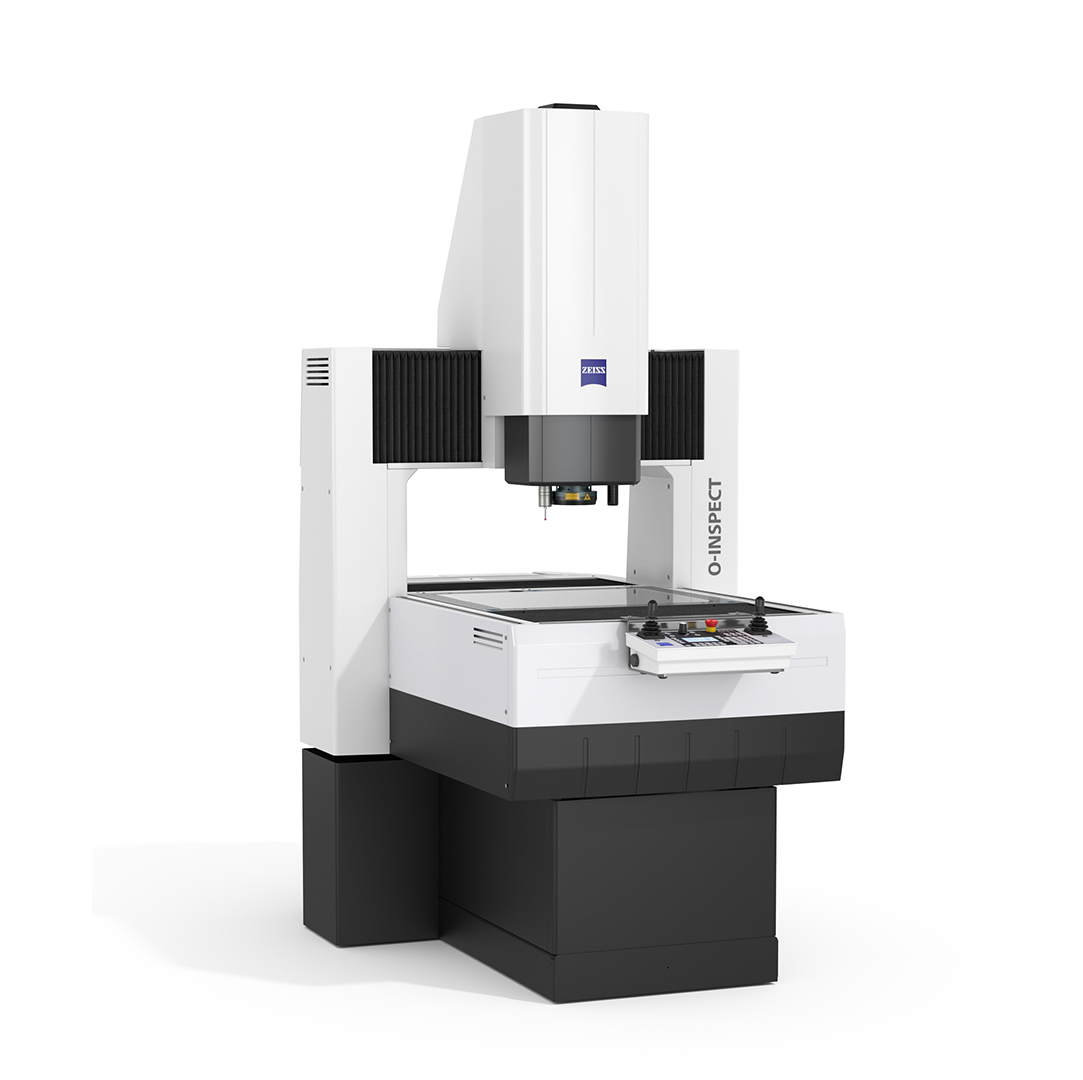

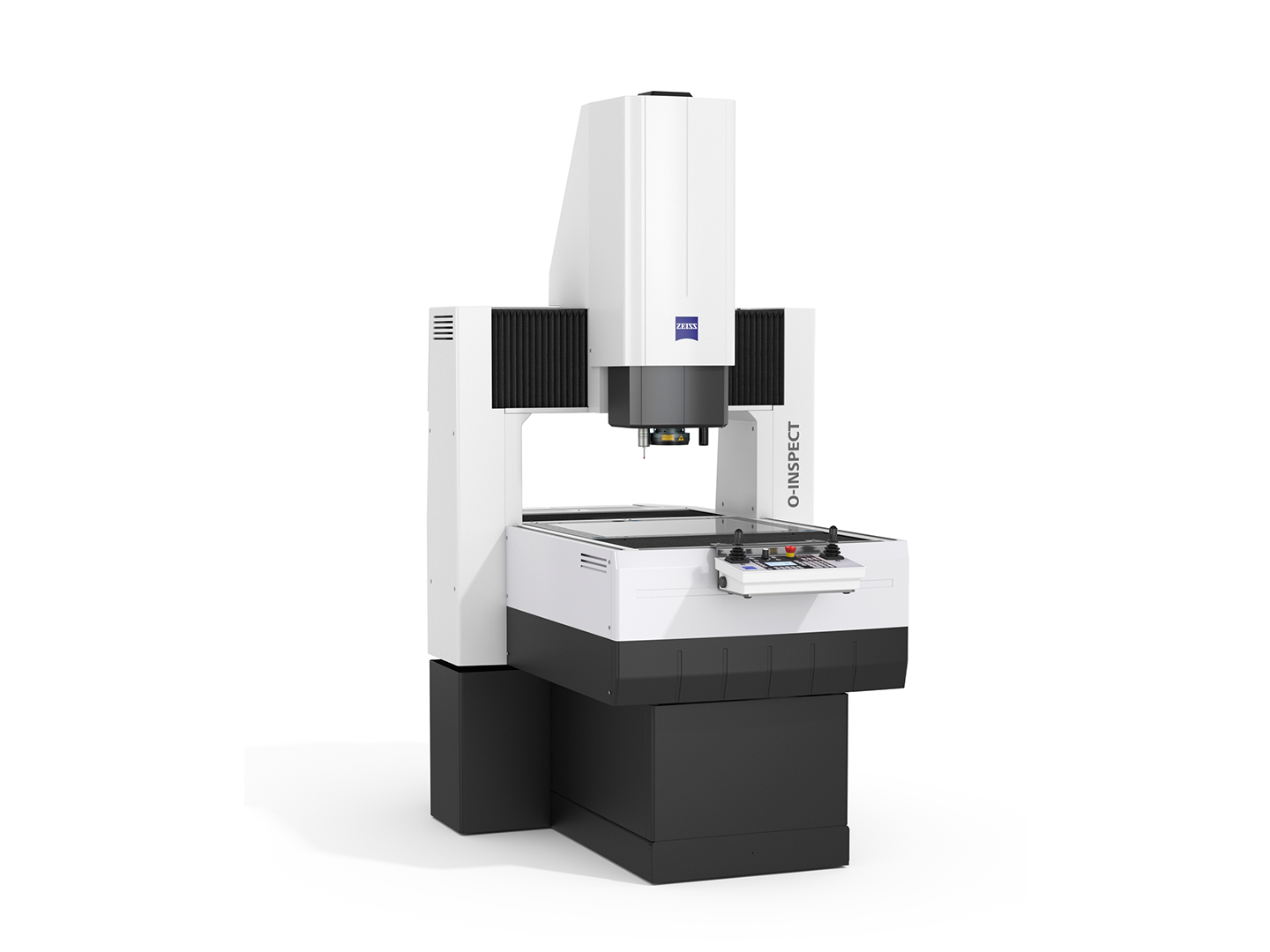

ZEISS O-INSPECT

Multisenzorová technologie jako standard pro vysokou flexibilitu

Zjistěte více

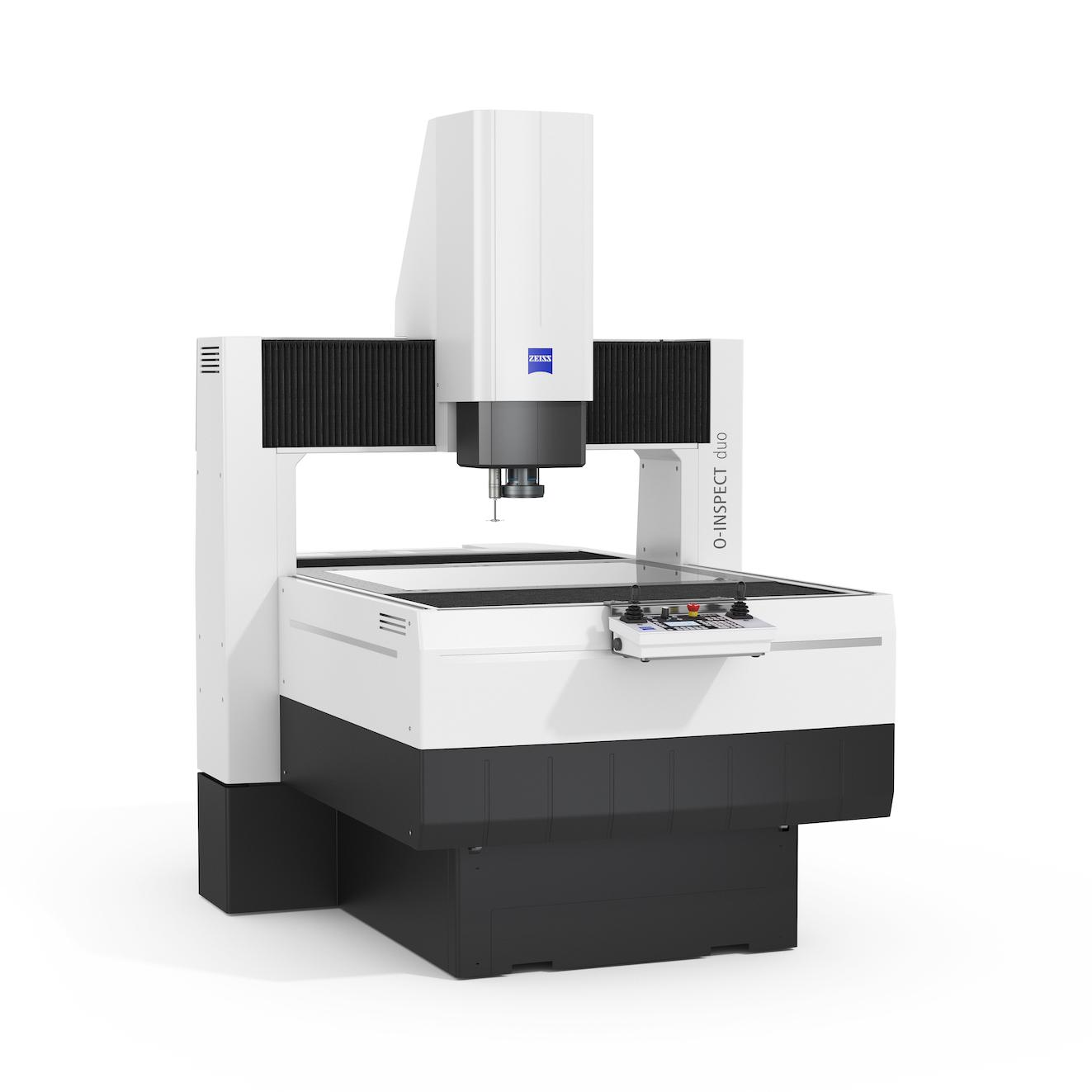

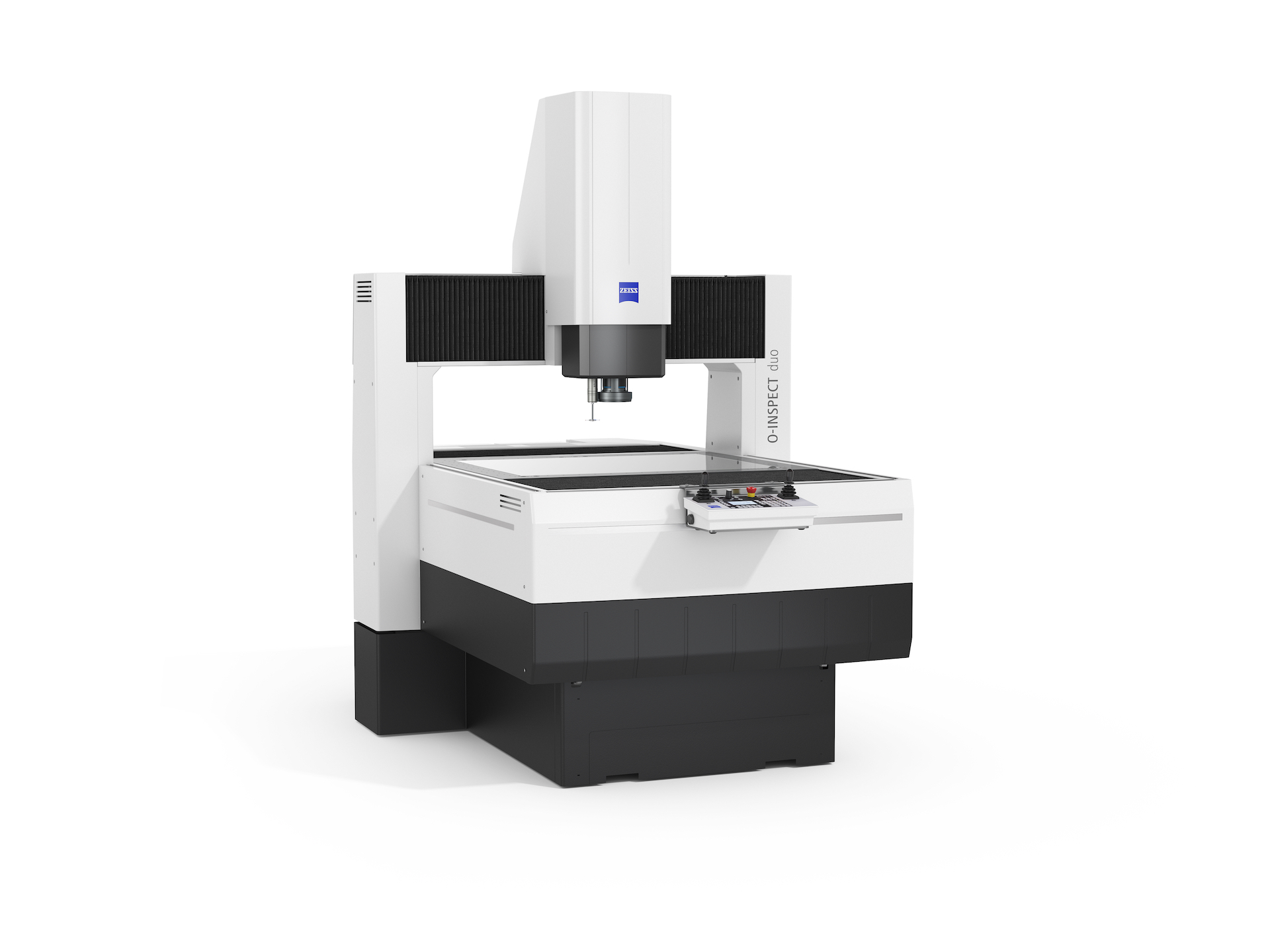

ZEISS O-INSPECT duo

Mikroskop a souřadnicový měřicí stroj v jednom

Zjistěte více

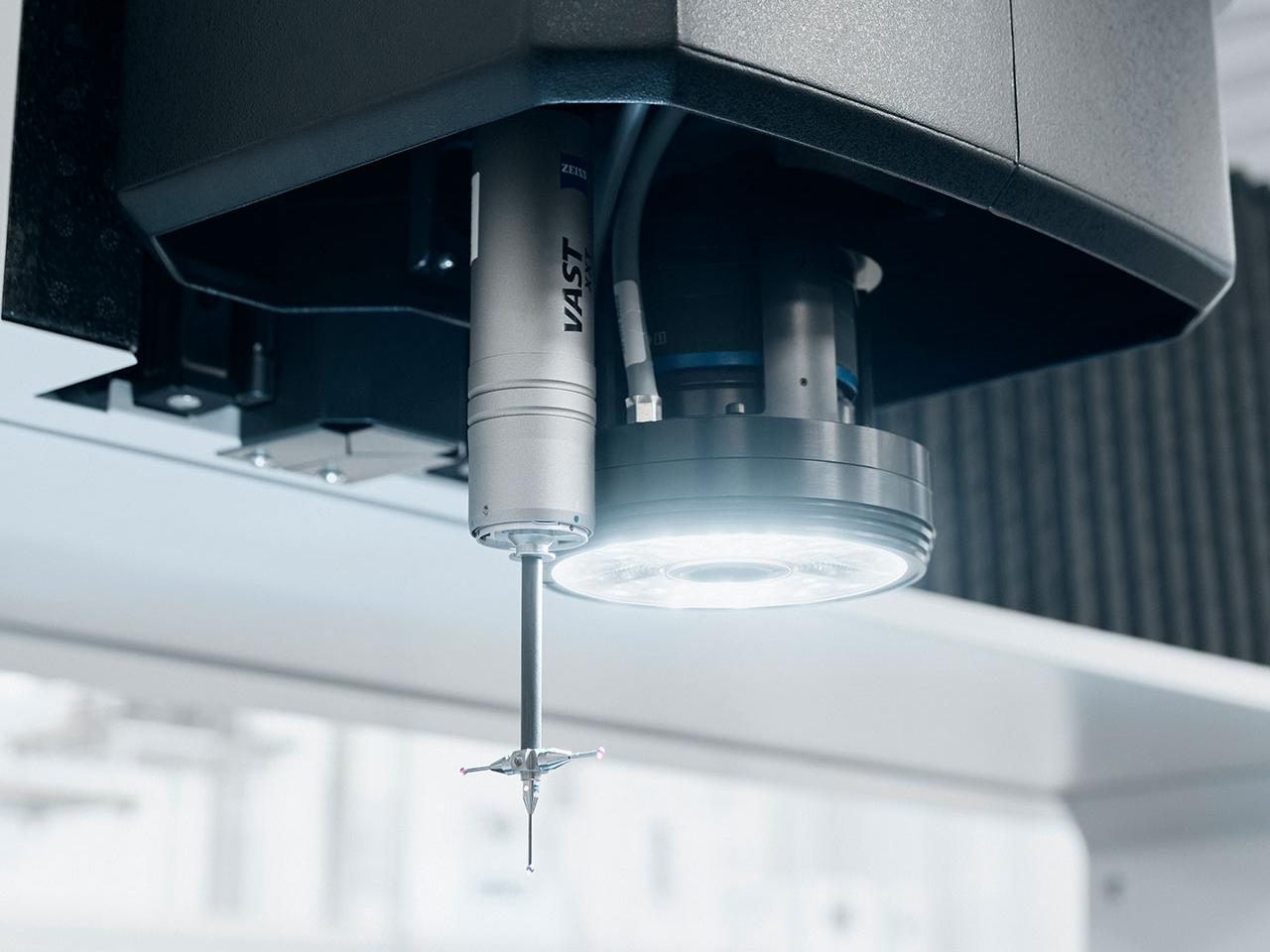

Multisenzorová technologie

Kombinace optické a dotykové měřicí technologie

Všechny produkty řady Optical Series jsou kompatibilní s dotykovým senzorem, a proto umožňují kromě vysoce přesných 2D optických měření získávat také 3D data z dotykového měření. V závislosti na modelu je dotyková snímací hlava k dispozici jako volitelné příslušenství nebo je součástí standardního vybavení.

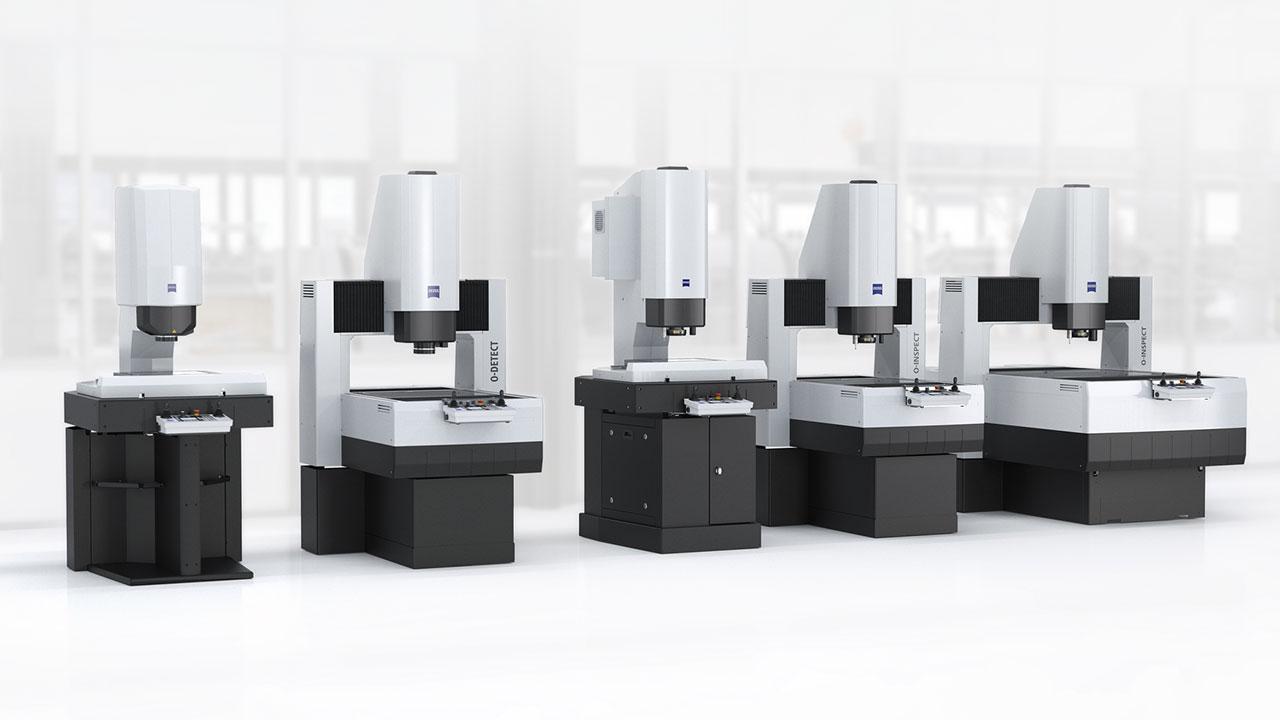

Různé velikosti

Různé velikosti pro různé požadavky

ZEISS O-DETECT a ZEISS O-INSPECT jsou k dispozici v různých velikostech a jsou vhodné pro širokou škálu aplikací – od malých, jemných dílů až po větší obrobky.

Technické porovnání

	ZEISS O-DETECT	ZEISS O-INSPECT	ZEISS O-INSPECT duo
Typ produktu	Souřadnicový měřicí stroj	Souřadnicový měřicí stroj	Mikroskop a souřadnicový měřicí stroj
Měřicí rozsah v dm	3/2/2; 5/4/3	3/2/2; 5/4/3; 8/6/3	8/6/3
Optický senzor	ZEISS INVENTA D1	ZEISS Discovery.V12	ZEISS Discovery.V12
Kamera	5 MP černobílá	Standard 100 nebo scout 160 nebo scout 240 2,3 MP černobílá	Scout 160 c 5 MP barevná kamera
Optické zvětšení	1,0x	Až 12x	Až 12x
Další senzory	ZEISS XDT (volitelně)	ZEISS VAST XXT ZEISS DotScan (optional)	ZEISS VAST XXT
Přehledová kamera	Ano	Ne	Ne
Osvětlení	8segmentové LED prstencové světlo s modrými a bílými LED diodami, koaxiálním dopadajícím světlem a podsvícením, difuzní prstencové světlo (volitelné)	8segmentové LED prstencové světlo s červenými a modrými LED diodami, koaxiálním dopadajícím světlem a podsvícením
Přesnost od	1D: 1,6 μm + L/200 μm 2D: 1,9 μm + L/150 μm 3D: 2,4 μm + L/150μm	1D: 1,4 μm + L/250 μm 2D: 1,6 μm + L/250 μm 3D: 1,9 μm + L/250 μm	1D: 1,5 µm + L/250 µm (8/6/3) 2D: 1,8 µm + L/250 µm 3D: 2,2 µm + L/250 µm
Software	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO ZEISS ZEN core
