ZEISS ScanBox Series 5 RC

Automatizované zakládání a autonomní kontrola dílů

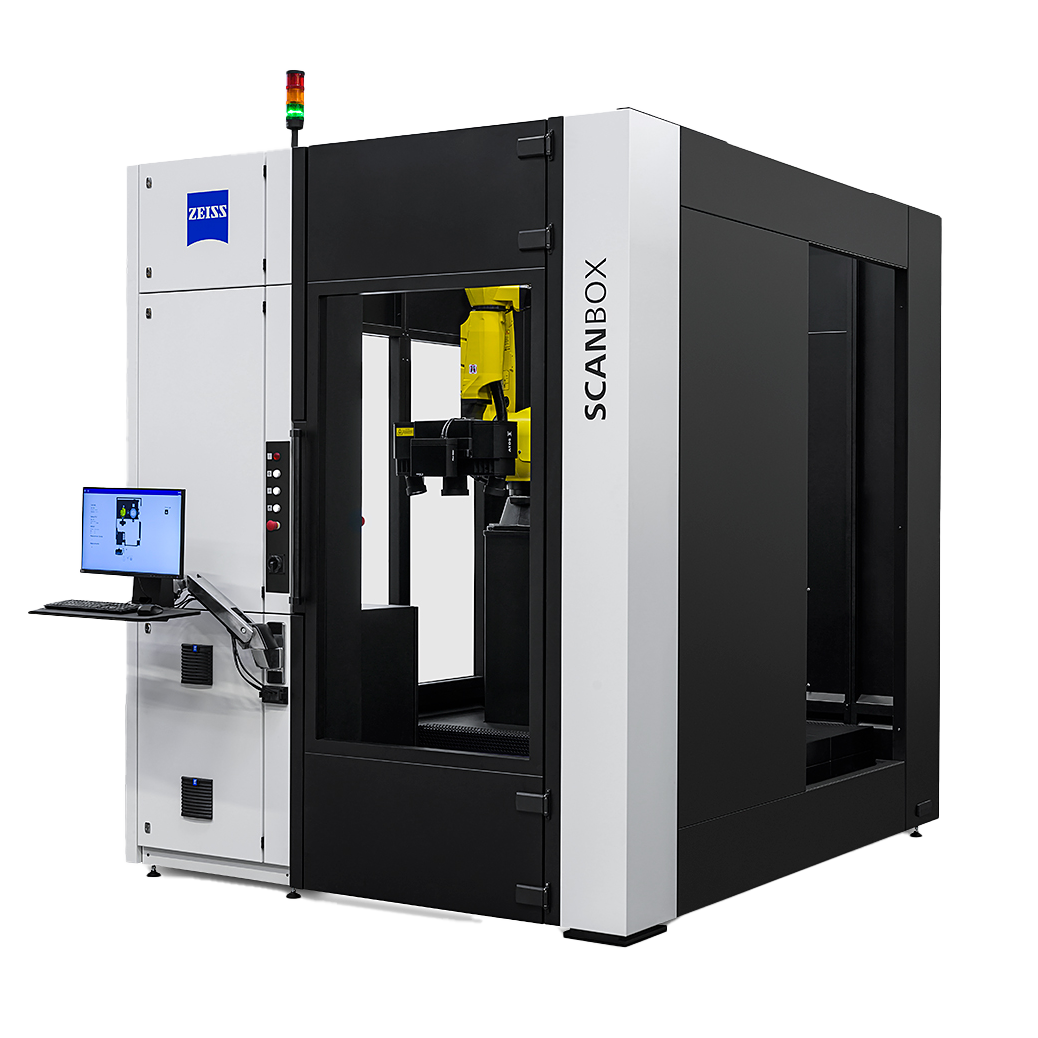

ZEISS ScanBox Series 5 RC (dálkové ovládání) je optický měřicí stroj s motorizovanými posuvnými dveřmi. Pomocí robota nebo přizpůsobeného zakládacího systému jsou automaticky zakládány díly, jako jsou profily křídel, připevněné díly nebo nástroje, do ZEISS ScanBox Series 5 RC a umisťovány na modul otočného stolu. Protože jednotlivé díly nemusí umisťovat uživatel, je doba potřebná k zajištění kvality výrazně kratší než dříve.

Vysoká propustnost a vysoká opakovatelnost
Přesné měřicí průběhy a optimální srovnatelnost
Maximální využití stroje a optimalizované procesy


          Zajištění kvality ve výrobě a sériové sledování

    Autonomní provoz zvyšuje využití stroje, zrychluje měřicí cykly a umožňuje efektivnější nasazení vašeho personálu. ZEISS ScanBox Series 5 RC je k dispozici ve dvou modelových variantách, byl speciálně navržen pro aplikace, které vyžadují vysoký stupeň integrace a propustnosti. Díky malým rozměrům lze systém hladce integrovat do každé výrobní linky.

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Vysoká propustnost a vysoká opakovatelnost

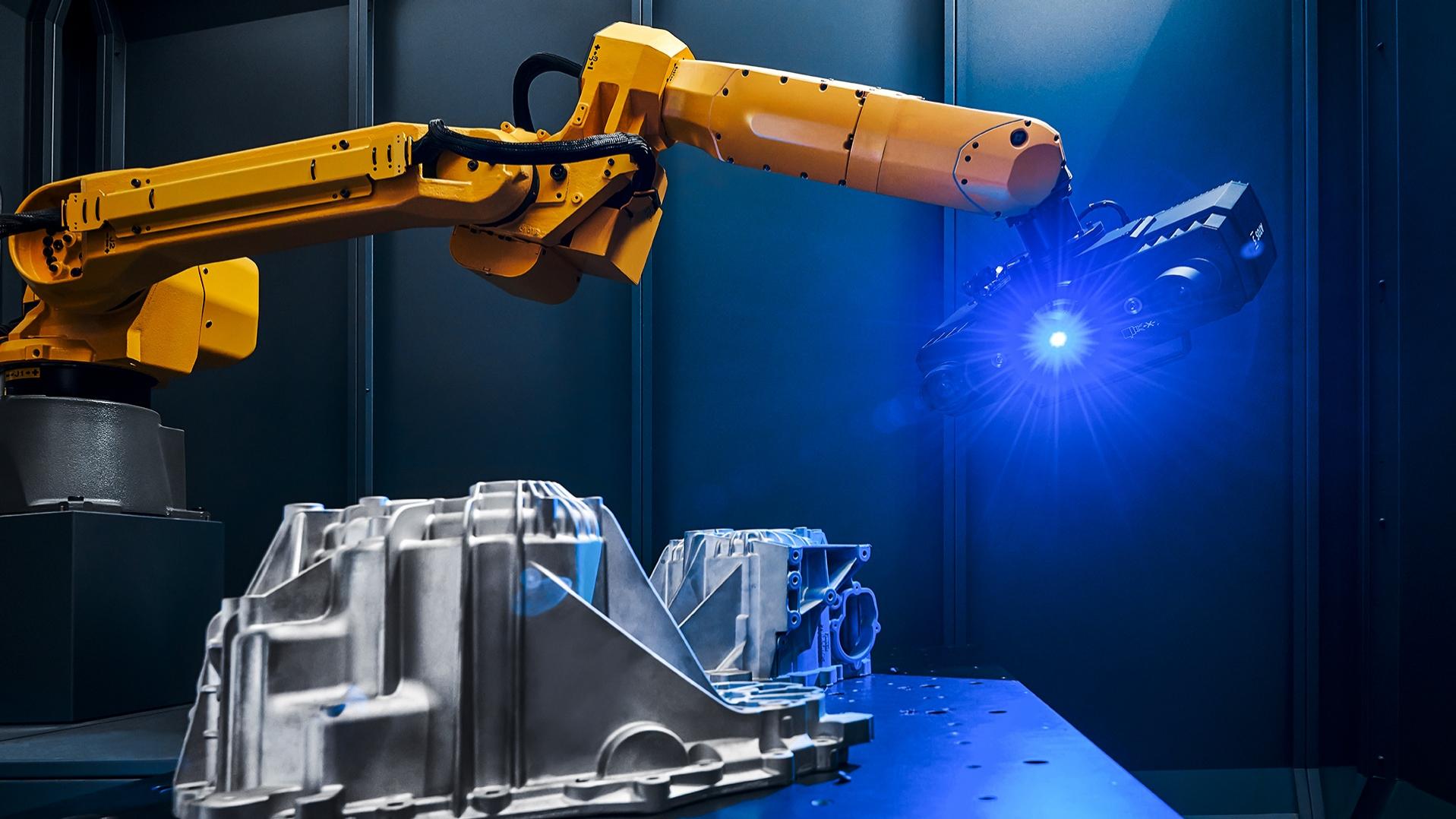

Přesné měřicí průběhy a optimální srovnatelnost

Zajištění kvality během sériové výroby se zaměřuje na sledování výrobních procesů, snižování zmetkovitosti a minimalizaci potřeby přepracování. Pro toto použití je ideální optický měřicí stroj ZEISS ScanBox Series 5 RC. Porovnejte naměřené souřadnice sériových dílů, které byly kompletně získány ve 3D pomocí senzoru ATOS 5, přímo s CAD modelem nebo se specifikacemi z plánu měření. Vytvořte kontrolní protokoly přímo ve vaší výrobní lokalitě a exportujte je do statistických systémů řízení procesů.

Maximální využití stroje a optimalizované procesy

Chcete-li využít plný potenciál ZEISS ScanBox Series 5 RC, zkombinujte optický měřicí stroj s podávacím a zakládacím systémem od společnosti ZEISS. Řada ZEISS Integration Series vám umožňuje automatizovat nakládání dílů a tím eliminovat prostoje. Optimalizován je jak tok dílů, tak i provozní doba.

Zjistěte více

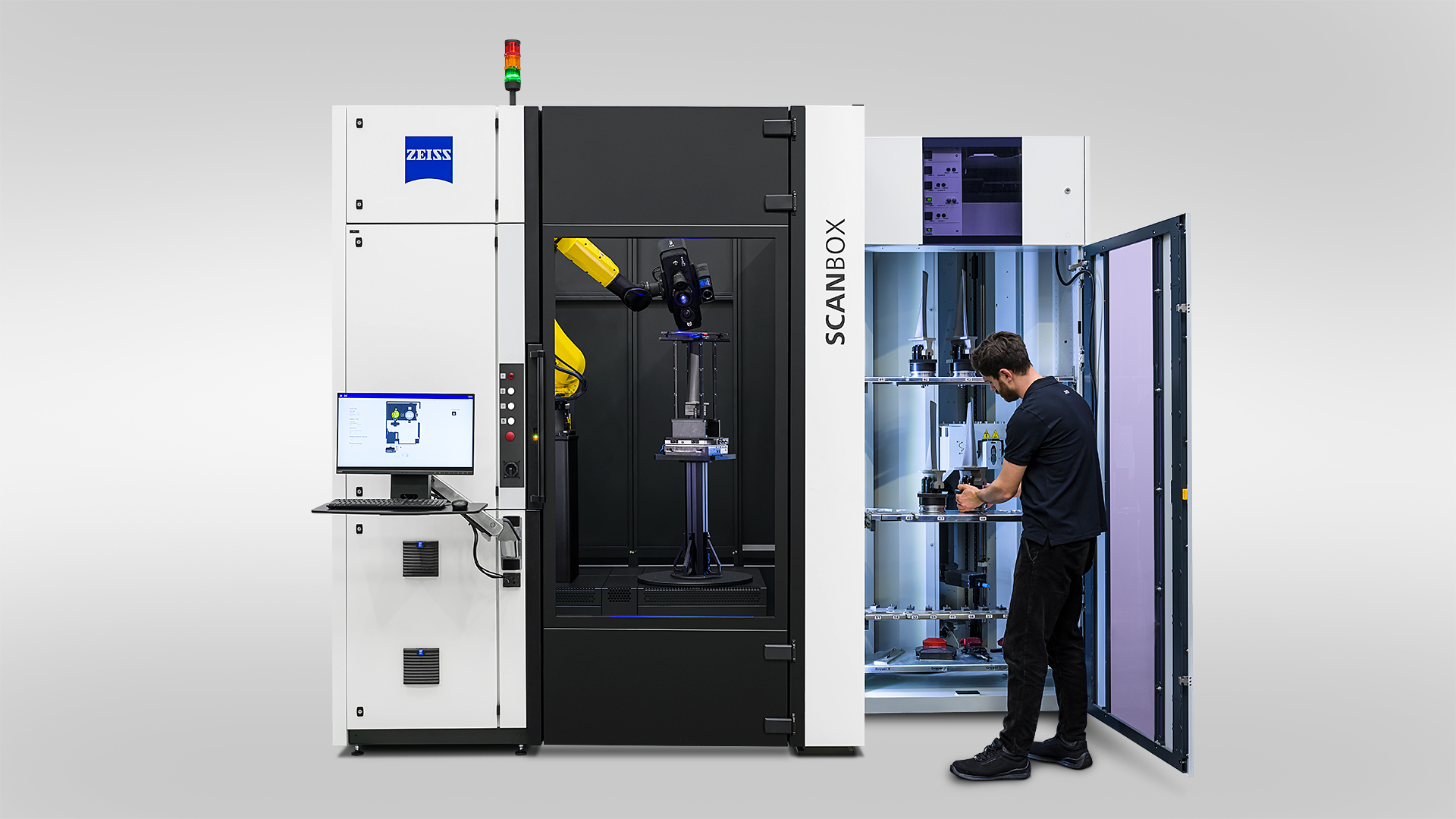

Automatizační technologie se systémem zakládání dílů do zásobníku

Integrace systému nakládání do zásobníku prodlužuje dobu cyklu a snižuje nároky na personál – systém měří autonomně až 11 hodin. Do zásobníku jsou manuálně stohovány dávky dílů, jako jsou lopatky turbín. Každý přípravek je označen unikátním RFID čipem pro identifikaci. Na základě jeho informací se automaticky vybere vhodný program měření. Po kontrole je díl automaticky vrácen.

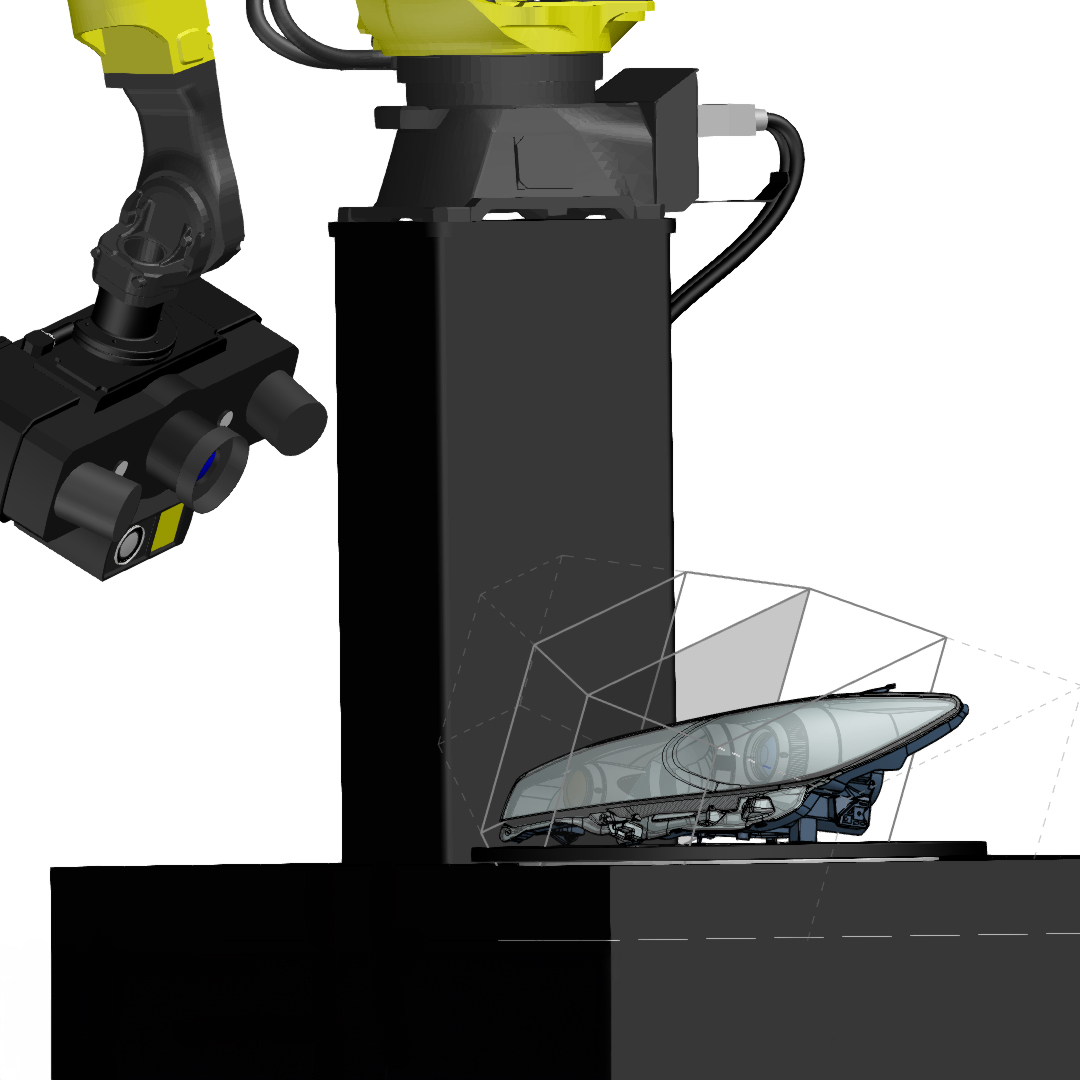

Virtuální měřicí místnost ve 3D metrologickém softwaru

Virtuální měřicí prostor v ZEISS INSPECT

Virtuální měřicí místnost (VMR) je centrální řídicí a měřicí plánovací software pro všechny prvky optických 3D měřicích strojů. Zobrazuje reálné prostředí ve virtuální simulaci. VMR se skládá z robota s jedním senzorem, programování včetně kinematiky robotických drah, pro osvětlení a plánu měření. Díky VMR uživatel nepotřebuje žádné speciální dovednosti v oblasti robotiky. Všechny pohyby robota jsou před provedením simulovány ve virtuálním měřicím prostoru a zkontrolovány z hlediska bezpečnosti.

Dozvědět se více

Technické údaje

	ZEISS ScanBox 5110 RC	ZEISS ScanBox 5120 RC
Rozměry	2200 x 2850 x 3050 mm	3600 x 3550 x 3050 mm
Napájení	200–500 V (třífázové, 16 A)	200–500 V (třífázové, 16 A)
Max. velikost součásti	Ø 1000 mm	Ø 2000 mm
Max. hmotnost součásti	2000 kg	2000 kg
Vstup	Posuvné dveře s bezpečnostním spínačem	Posuvné dveře s bezpečnostním spínačem
Šířka otvoru posuvných dveří	1000 mm	1350 mm
Koncept zakládání	Automaticky přes motorizované posuvné dveře nebo manuálně přes bezpečnostní dveře	Automaticky přes motorizované posuvné dveře nebo manuálně přes bezpečnostní dveře
Kompatibilita senzorů	ATOS 5 for Airfoil, ATOS 5¹	ATOS 5 for Airfoil, ATOS 5¹

¹Je nutné ověřit uspořádání
