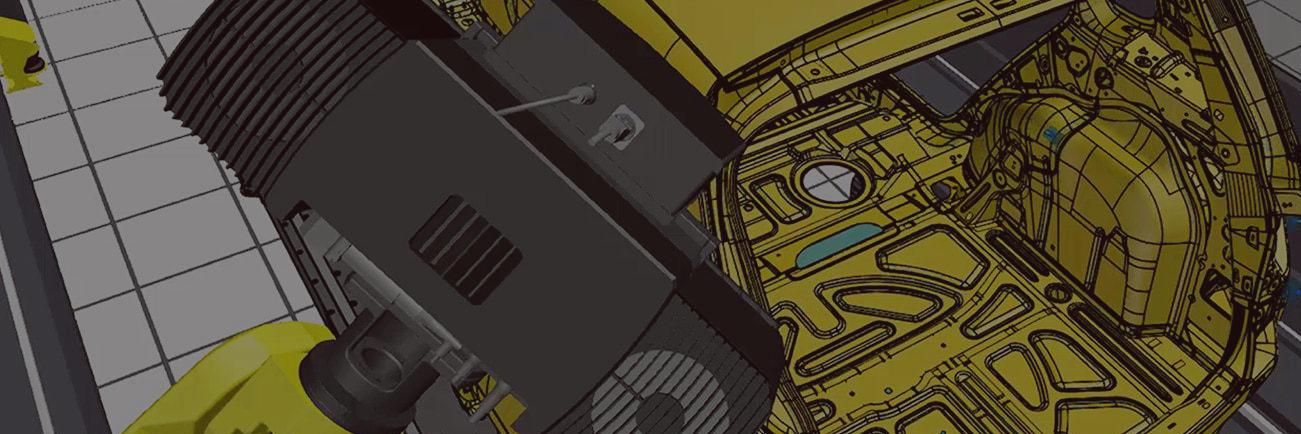

Virtuální měřicí místnost

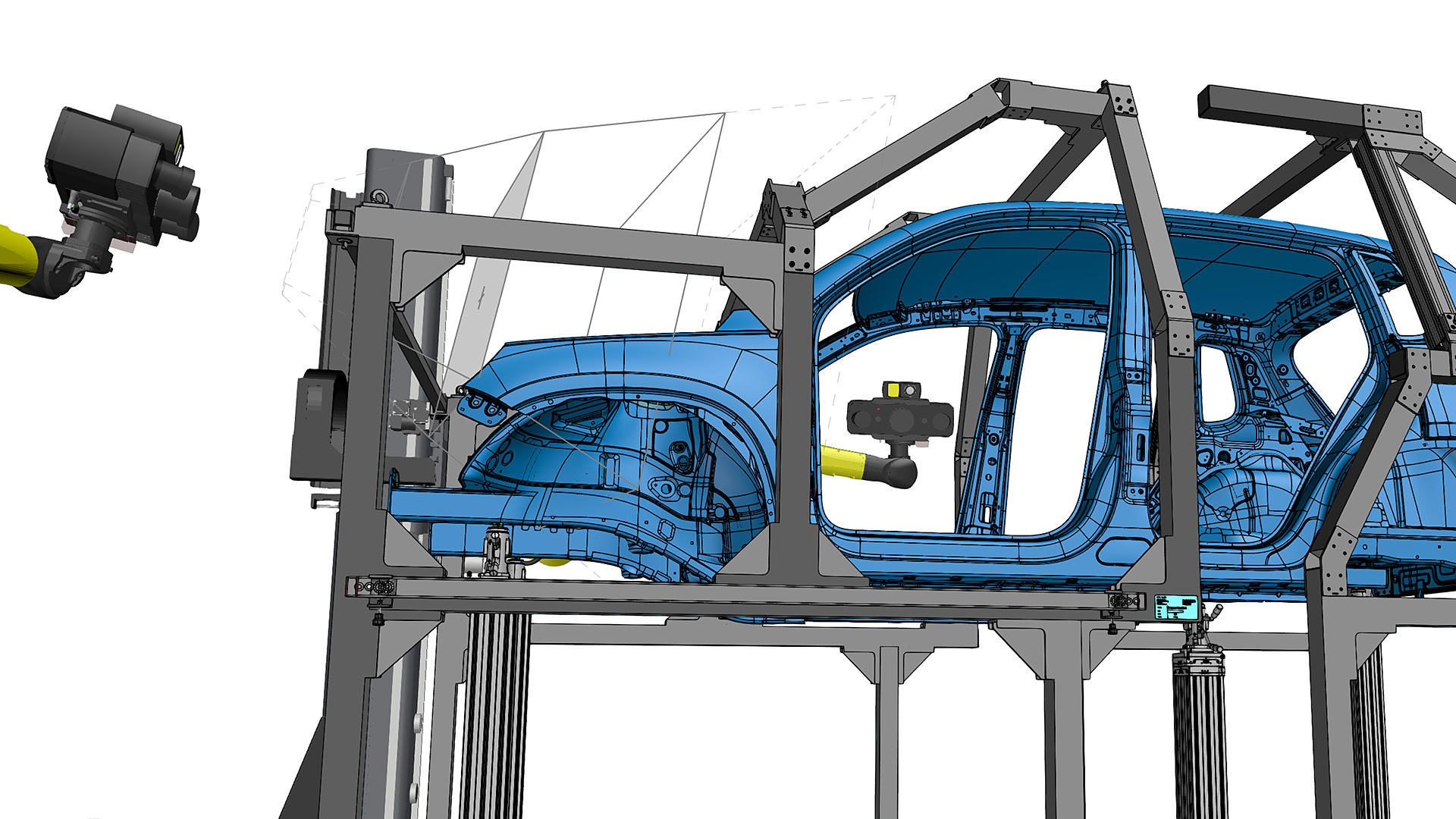

Funkce Smart Teach ve VMR vypočítává požadované polohy senzorů pro všechny kontrolní charakteristiky a CAD plochy. Následná optimalizace dráhy zlepšuje pořadí poloh z hlediska doby běhu a prevence kolizí. Smart Teach minimalizuje čas potřebný k vytvoření procesně bezpečných a časově optimalizovaných robotických programů. Systém automaticky aktualizuje měřicí polohy, pokud se změní CAD nebo jednotlivé prvky.

Soubor CAD dat se importuje společně s příslušným plánem měření. Principy měření uložené v plánu měření se automaticky přiřadí ke kontrolovaným charakteristikám z plánu měření. Také report měření se může připravit předem (offline). Skutečné výsledky měření lze zobrazit po dokončení měření. To usnadňuje uživateli plánování kontroly.

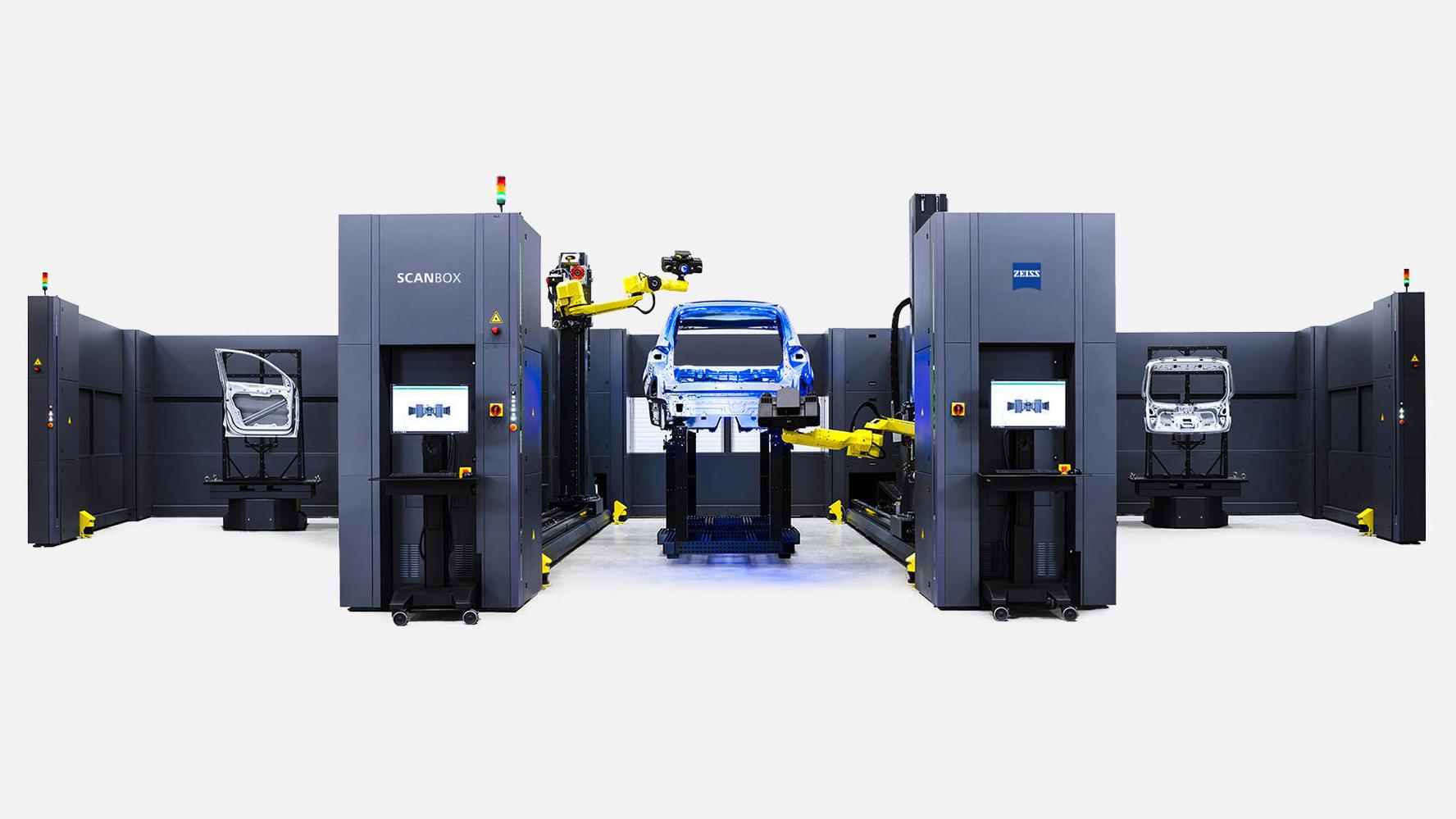

Měřicí programy vytvořené offline se jednorázově načtou do ScanBoxu v automatizovaném procesu. Robot se přesune do měřicích poloh a tam na reálné součásti určí individuální parametry měření, jako jsou doby expozice. Pomocí speciálního postupu software automaticky detekuje odrazy součásti a podle toho upraví projekci pruhů, aby se zabránilo chybám měření způsobeným odrazy.

Hotové měřicí programy lze použít ke kontrole dalších součástí. Robot je plně řízen softwarem a pohybuje se postupně mezi měřicími polohami. Při každém měření se kontroluje, zda výsledky splňují kritéria kvality. Změny stavu dat z CAD nebo plánu měření lze rychle aktualizovat pomocí parametrického softwaru.

Po získání dat software vypočítá polygonální síť povrchu součásti a skutečné hodnoty plánu kontrolovaných charakteristik. Tato data se porovnají s cílovým daty a zobrazí se v reportu. Výsledky měření lze automaticky ukládat ve speciálních exportních formátech, např. do databází pro statistickou kontrolu kvality. Průběh měření různých součástí lze provádět zcela automaticky.

Kiosk Interface je speciální uživatelské rozhraní pro zjednodušené ovládání zařízení ScanBox. Software přebírá celé řízení procesu a automaticky provádí průběhy měření a kontroly. Tím je zajištěna vysoká přesnost a kvalita dat: Parametry měření, data a operační systém jsou chráněny.
