ATOS ScanBox Series 7
3D měřicí stroj

ATOS ScanBox Series 7

Production control of large and heavy parts

Automated 3D metrology for car body construction, press shops and try-out toolmaking: With ATOS ScanBox Series 7, you can digitize and inspect large and heavy parts such as automotive side panels and hang-on parts up to ten meters in size. Welded assemblies for transportation, mechanical engineering and aircraft construction can also be measured. The area-based measurement data allows the evaluation of hole pattern, trim and character lines.

  • Vyšší propustnost díky dvěma pracovním oblastem
  • Automatizovaná analýza rozměrů blízko procesu
  • 8osá kinematika pro flexibilní umístění senzoru
ScanBox Series 7
Kontakt

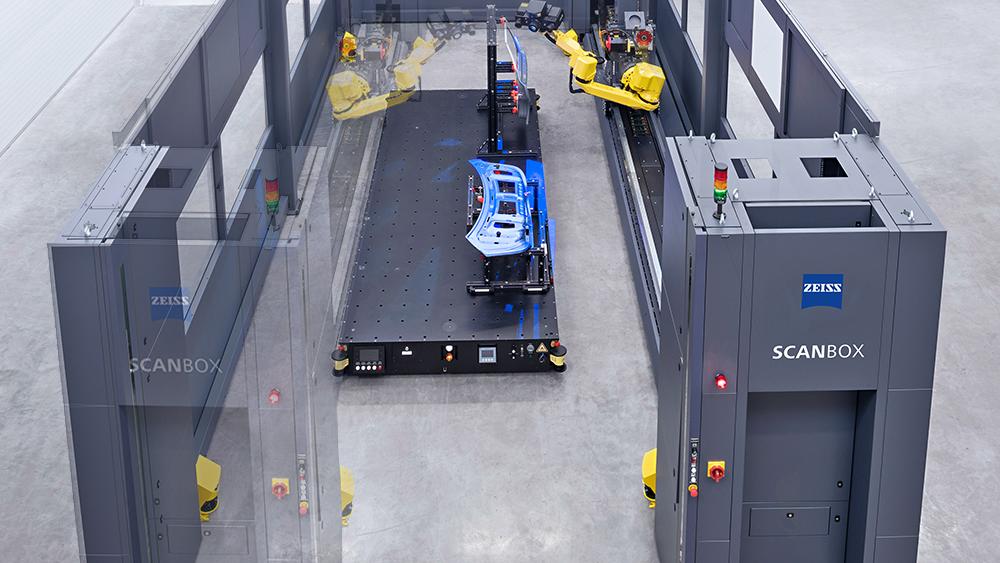

ATOS ScanBox Series 7: Large measuring fields and modular layout

Eight degrees of freedom for more flexible sensor positioning

8-osá kinematika

Eight degrees of freedom for more flexible sensor positioning

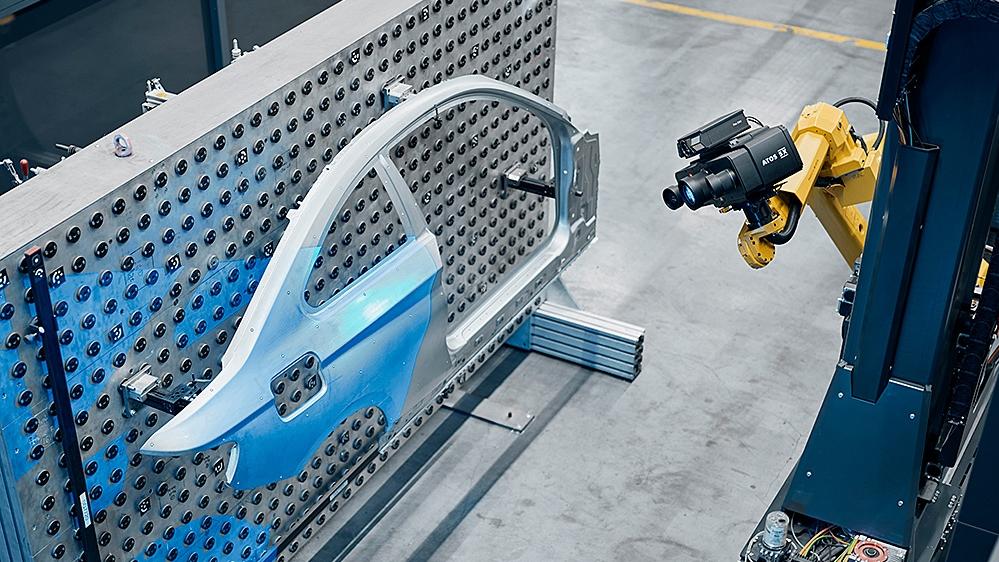

Due to the 8-axis kinematics - a combination of horizontal rail, vertical lift and an articulated robot - the full-field measurements of large and heavy parts is easy. Thanks to the eight degrees of freedom, the ATOS sensor is very flexible in its positioning and captures 3D data of the smallest details in the shortest possible time.

One system - adaptable to your needs

Modular layout

One system - adaptable to your needs

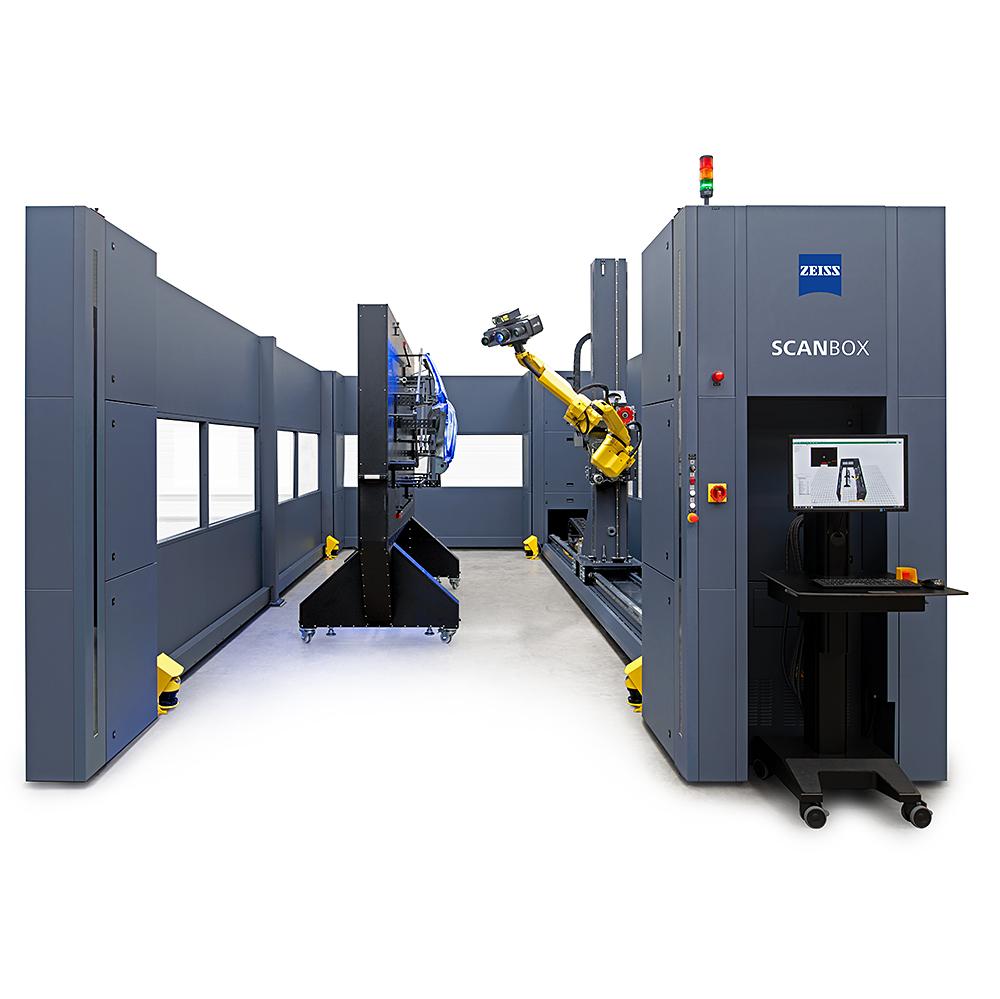

For even higher throughput, you can expand ATOS ScanBox 7160 with an additional rotation table working area as required. An upgrade to ATOS ScanBox Series 8 is also possible without any problems due to standardized construction components.

Optimized planning for efficient workflows

Flexible loading options

Optimized planning for efficient workflows

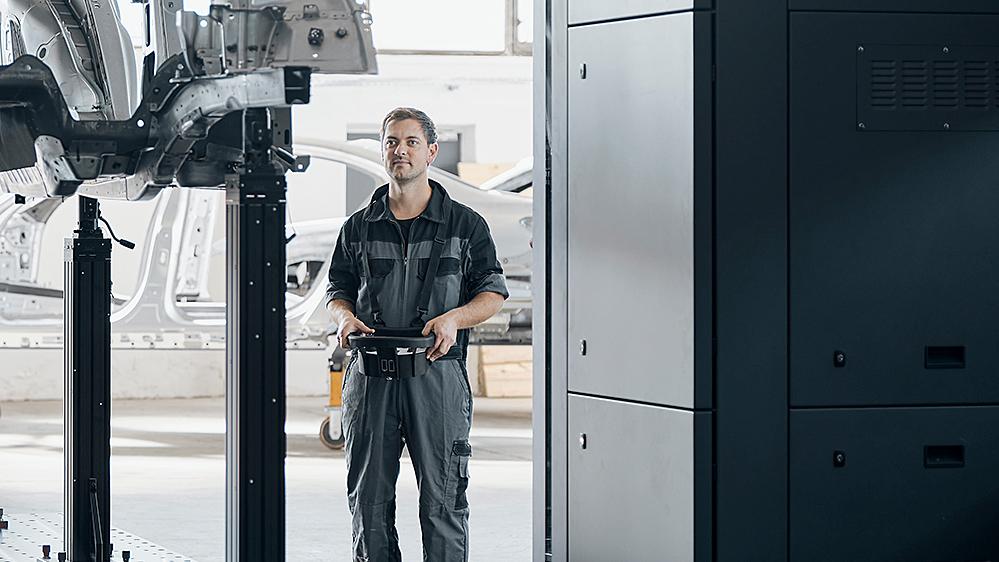

ATOS ScanBox Series 7 can be loaded with a driverless sandwich panel transport system including track system, drive computer and safety technology. Alternatively, the parts can be transported into the respective working areas using a transport cart or lifting truck, crane or forklift truck.

Full-field acquisition of complex geometries

High-speed scanning with ATOS 5 & ATOS 5X

Full-field acquisition of complex geometries

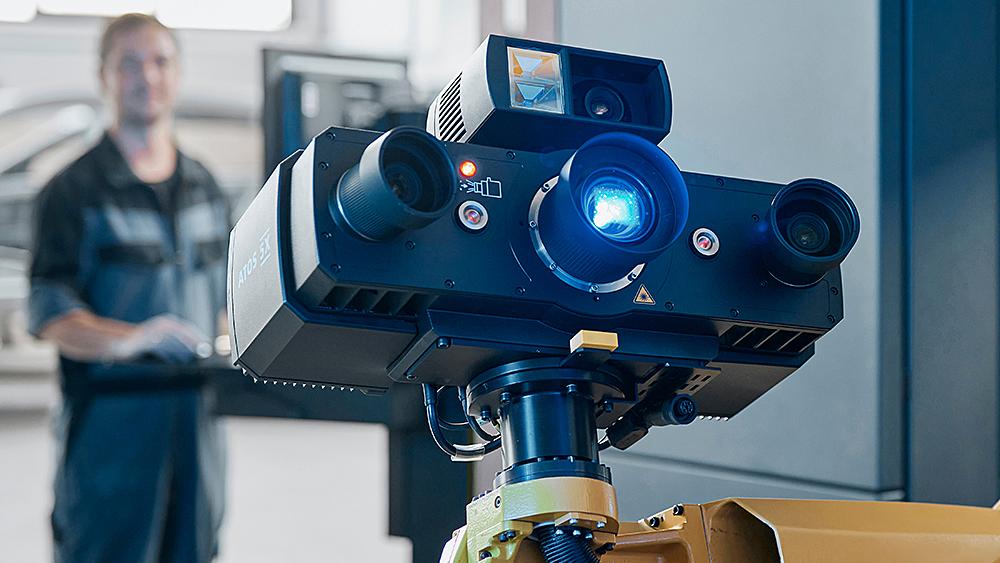

Thanks to highly developed camera technology, a powerful light source and high-performance software, ATOS 5 achieves a new level of performance, especially when measuring shiny and dark surfaces, fine structures and edges. The technology speeds up the overall measurement time and delivers precise 3D measurement data at the same time. ATOS 5X uses the integrated Laser Light Compressor to generate ultra-bright light. This enables measuring fields of up to 1000 mm with very short exposure times.

Reálné prostředí ve virtuální simulaci

Virtuální měřicí místnost

Real environment in a virtual simulation

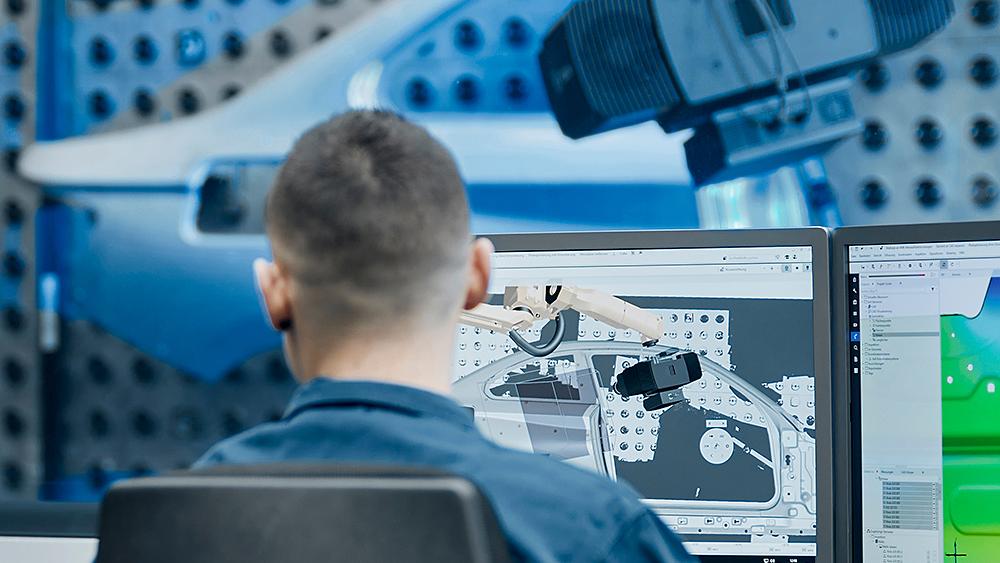

Virtuální měřicí místnost (VMR) je centrální řídicí a měřicí plánovací software pro všechny prvky optických 3D měřicích strojů. Zobrazuje reálné prostředí ve virtuální simulaci. VMR se skládá z robota se senzorem, programování včetně kinematiky robotických drah, pro osvětlení a plánu měření. Díky VMR uživatel nepotřebuje žádné speciální dovednosti v oblasti robotiky. Všechny pohyby robota jsou před provedením simulovány ve virtuálním měřicím prostoru a zkontrolovány z hlediska bezpečnosti.

ZEISS INSPECT nabízí vše z jednoho zdroje

Efektivní nástroj pro analýzu

ZEISS INSPECT nabízí vše z jednoho zdroje

Skenování, kontrola a reporting: Vyhodnocujte porovnání nominálních a naměřených hodnot a tolerance tvaru a polohy. Díky přehledným výsledkům můžete přímo provádět potřebné korekce. With ZEISS INSPECT you can carry out complete analyses, receive comprehensive reporting and integrate measurement results into existing processes.

Two models for in-process quality assurance

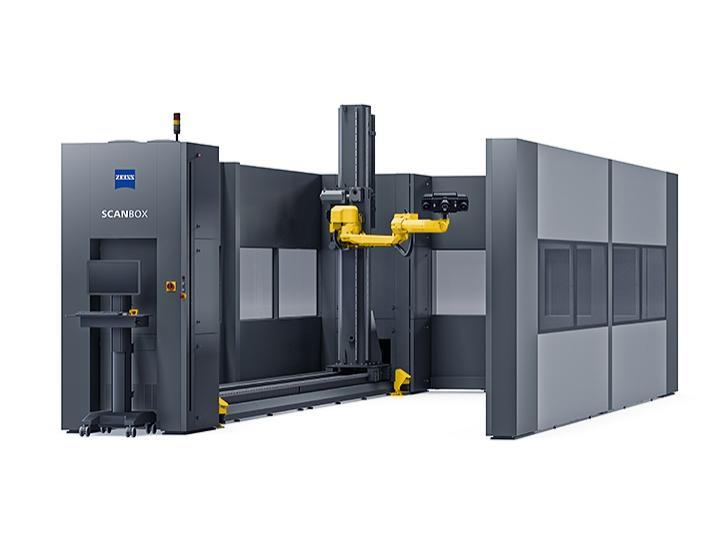

  • ATOS ScanBox 7160

    In this optical 3D measuring machine, the high-speed sensor captures particularly large and heavy parts such as side panels with a maximum size of 6000 x 1250 mm.

    In this optical 3D measuring machine, the high-speed sensor captures particularly large and heavy parts such as side panels with a maximum size of 6000 x 1250 mm.

  • ATOS ScanBox 7260

    Thanks to the additional rotation table working area, you can measure medium-sized parts with a maximum weight of up to 2000 kg.

    Thanks to the additional rotation table working area, you can measure medium-sized parts with a maximum weight of up to 2000 kg.

Stáhnout informace

Technické údaje

ATOS ScanBox 7160
ATOS ScanBox 7260

Rozměry

4750 x 10150 x 3900 mm

8750 x 10150 x 3900 mm

Napájení

200-500 V (3-phase, 32A)

200-500 V (3-phase, 32A)

Max. velikost součásti

6000 x 2500 mm

6000 x 2500 mm, rotation table working area Ø 3000 mm

Max. hmotnost součásti

Neomezené

Unlimited, rotation table working area up to 2000 kg

Opening width

3050 mm

3050 mm, rotation table working area up to 3400 mm

Kompatibilita senzorů

ATOS 5, ATOS 5X

ATOS 5, ATOS 5X
