Originální talířkové adaptéry ZEISS

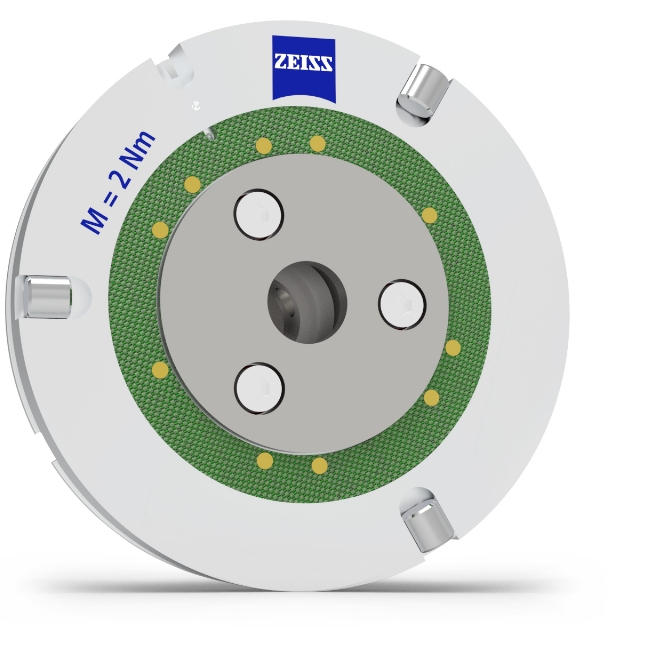

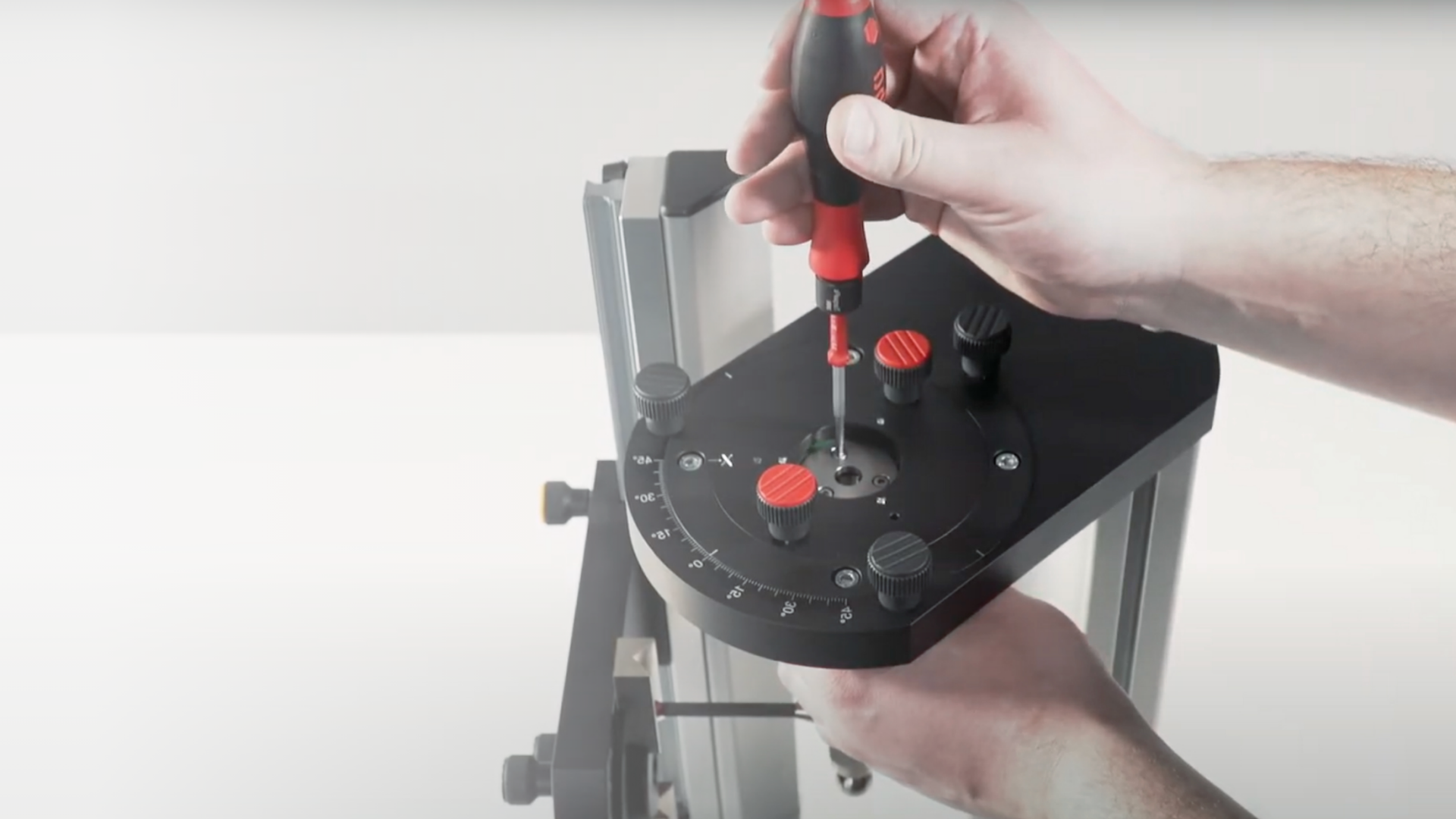

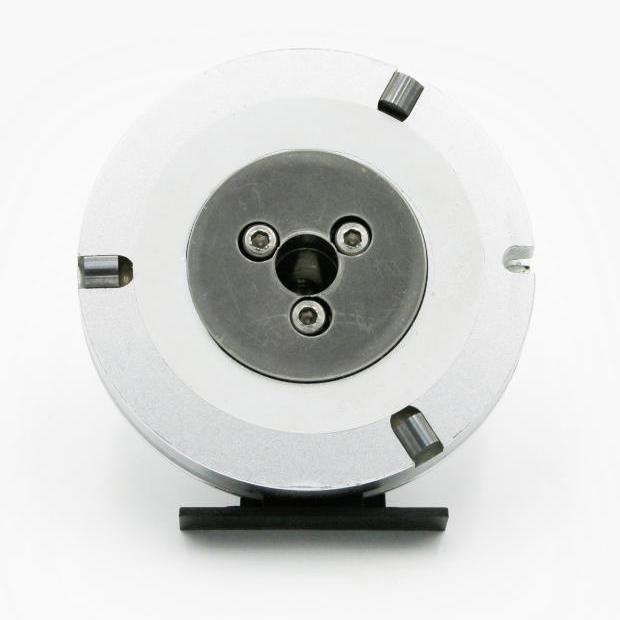

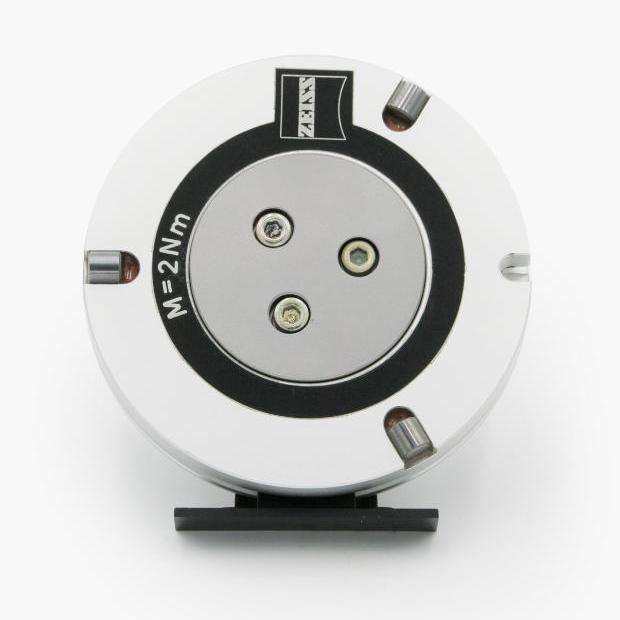

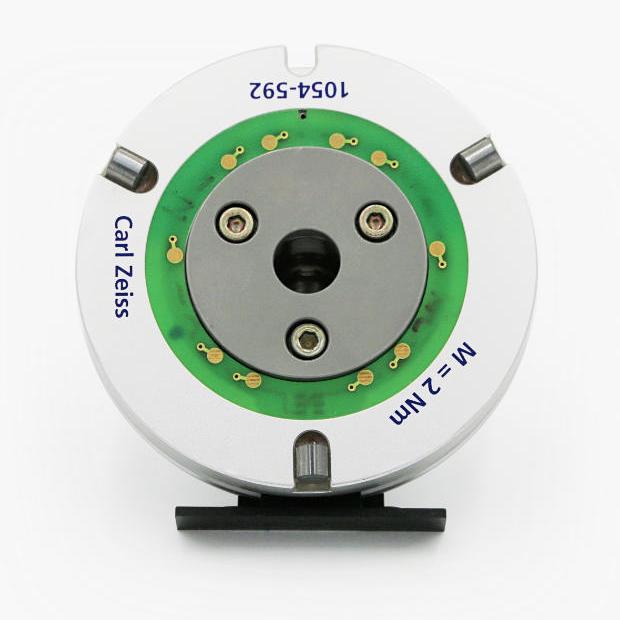

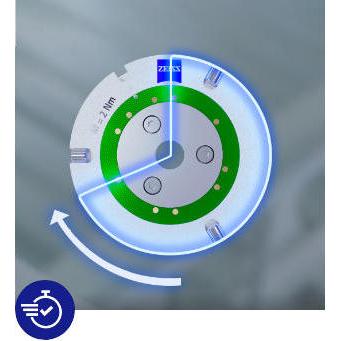

Utahovací moment talířkových adaptérů je velmi důležitý a musí být striktně dodržován. Pokud jsou šrouby utaženy menším utahovacím momentem, je riziko, že se úhel konfigurace snímačů změní, což může vést k nesprávným měřením způsobeným snímání dříkem. Pokud jsou šrouby příliš utažené, hliníkové těleso talířků se deformuje a nemůže již být správně uchyceno do hlavy. Naměřené hodnoty pak nelze reprodukovatelně přenést.

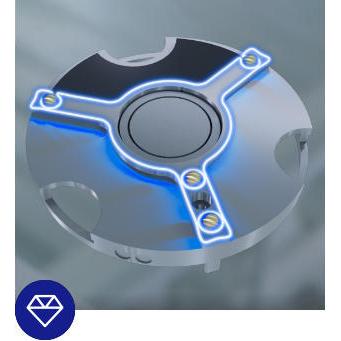

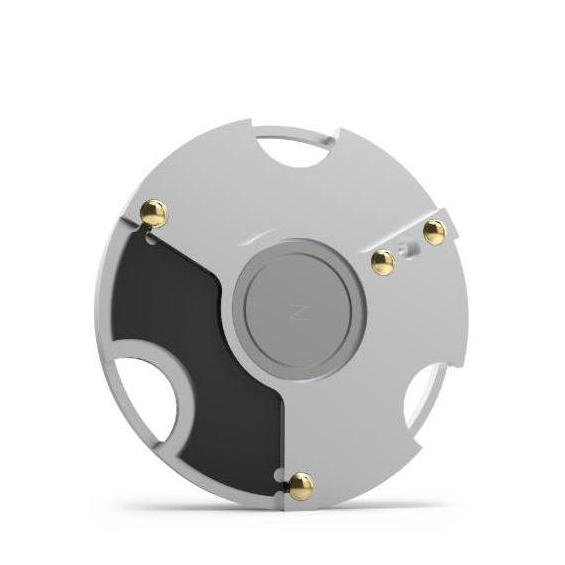

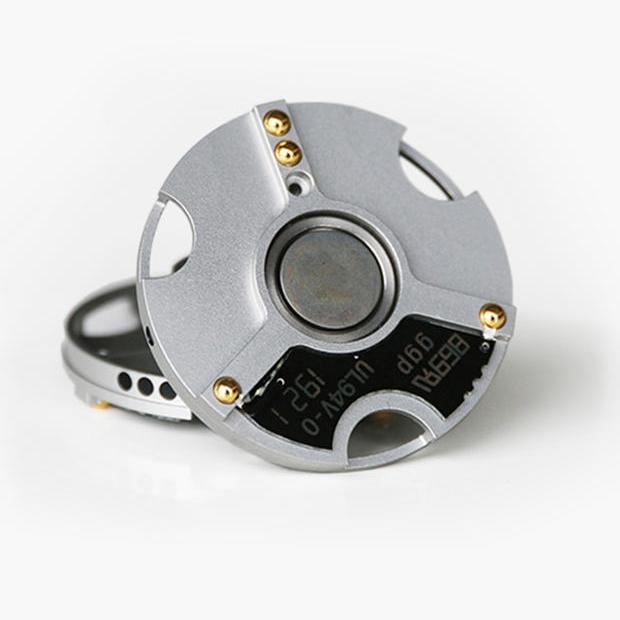

Zlaté kuličky byly zavedeny pro zajištění stabilnějšího přenosu dat. Zlatý povlak přenáší elektronická data mnohem lépe než čistě ocelová kulička známá z dřívějších provedení. Tyto zlaté povlaky se používají také v oblasti audiotechniky, kde jsou konektory rovněž potaženy zlatem. Zejména u souřadnicových měřicích strojů, které se používají v olejovém a prašném výrobním prostředí, umožňují tyto zlaté kuličky výrazně lepší výsledky.

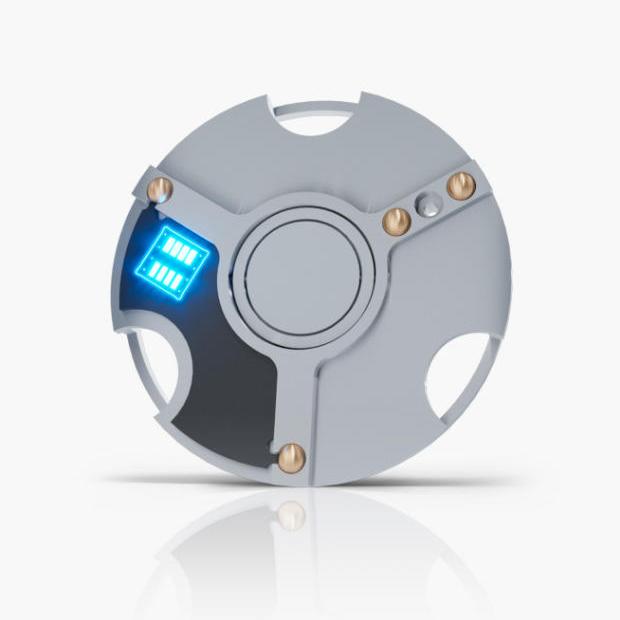

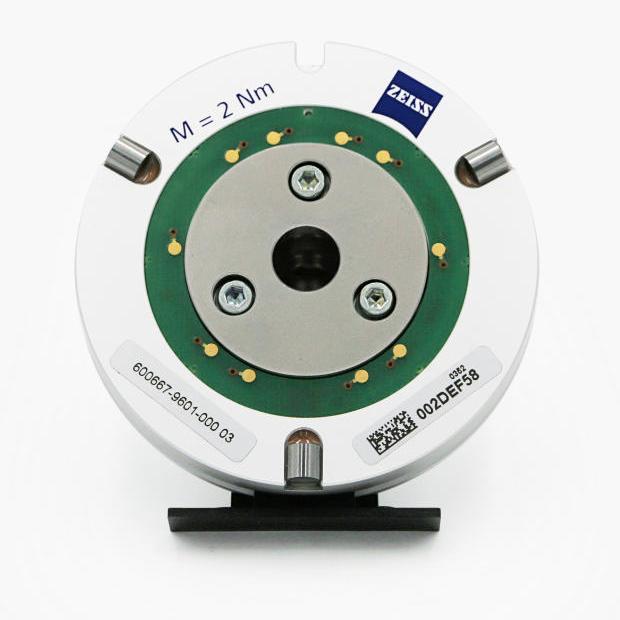

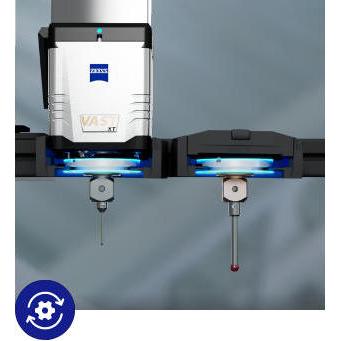

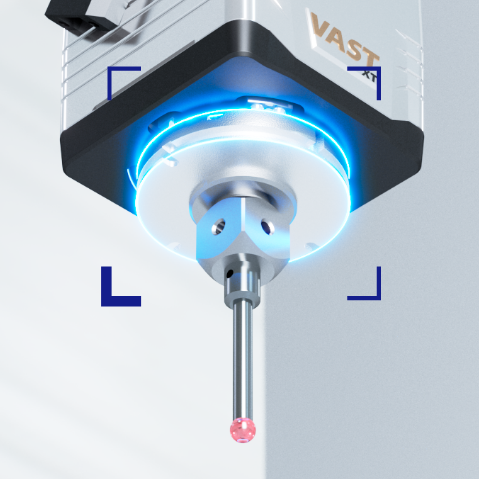

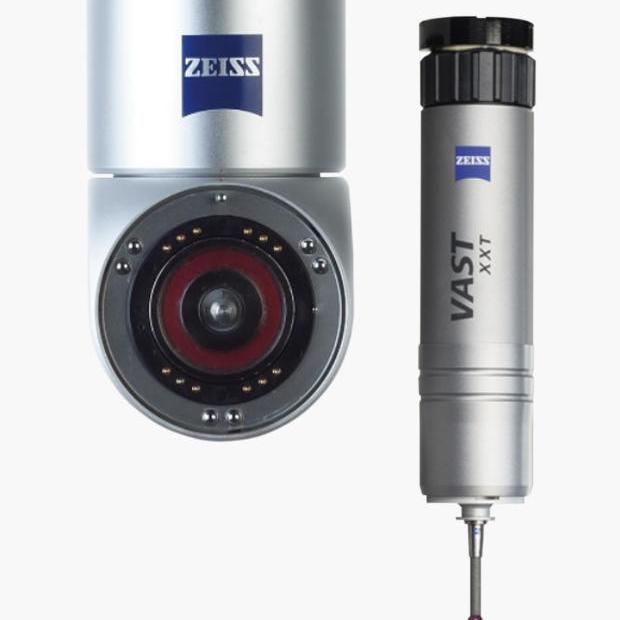

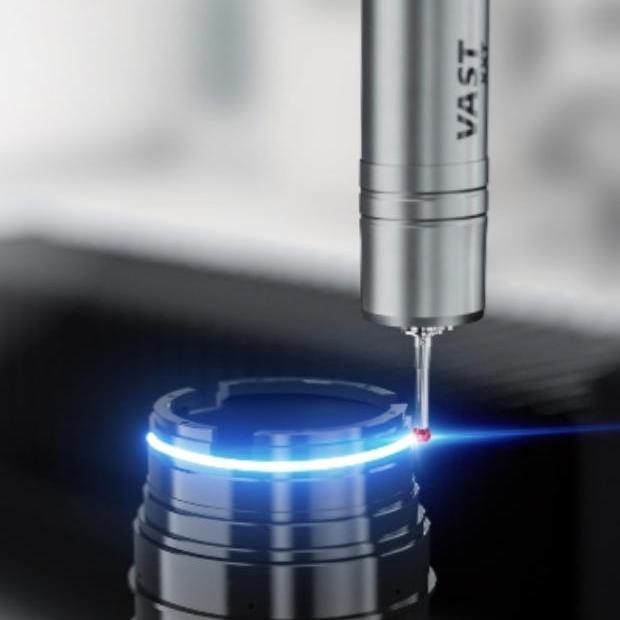

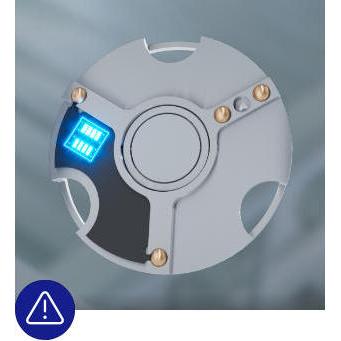

Od zavedení snímací hlavy VAST XT je technicky možné identifikovat konfigurace snímačů pomocí čipu. Je to základ pro širokou škálu možností v řízení strojů a softwaru CALYPSO. Tento čip je aktivován od roku 2007 a používá se v mnoha aplikacích. Stále více funkcí stroje nebo softwaru lze realizovat pouze pomocí těchto aktivovaných čipů. Talířky s aktivovaným čipem lze identifikovat podle loga ZEISS a dvou samolepek s číslem výrobku a sériovým číslem.

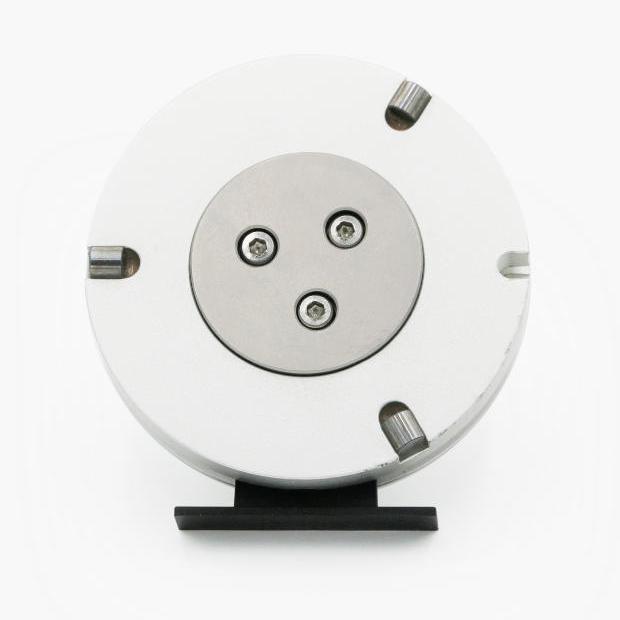

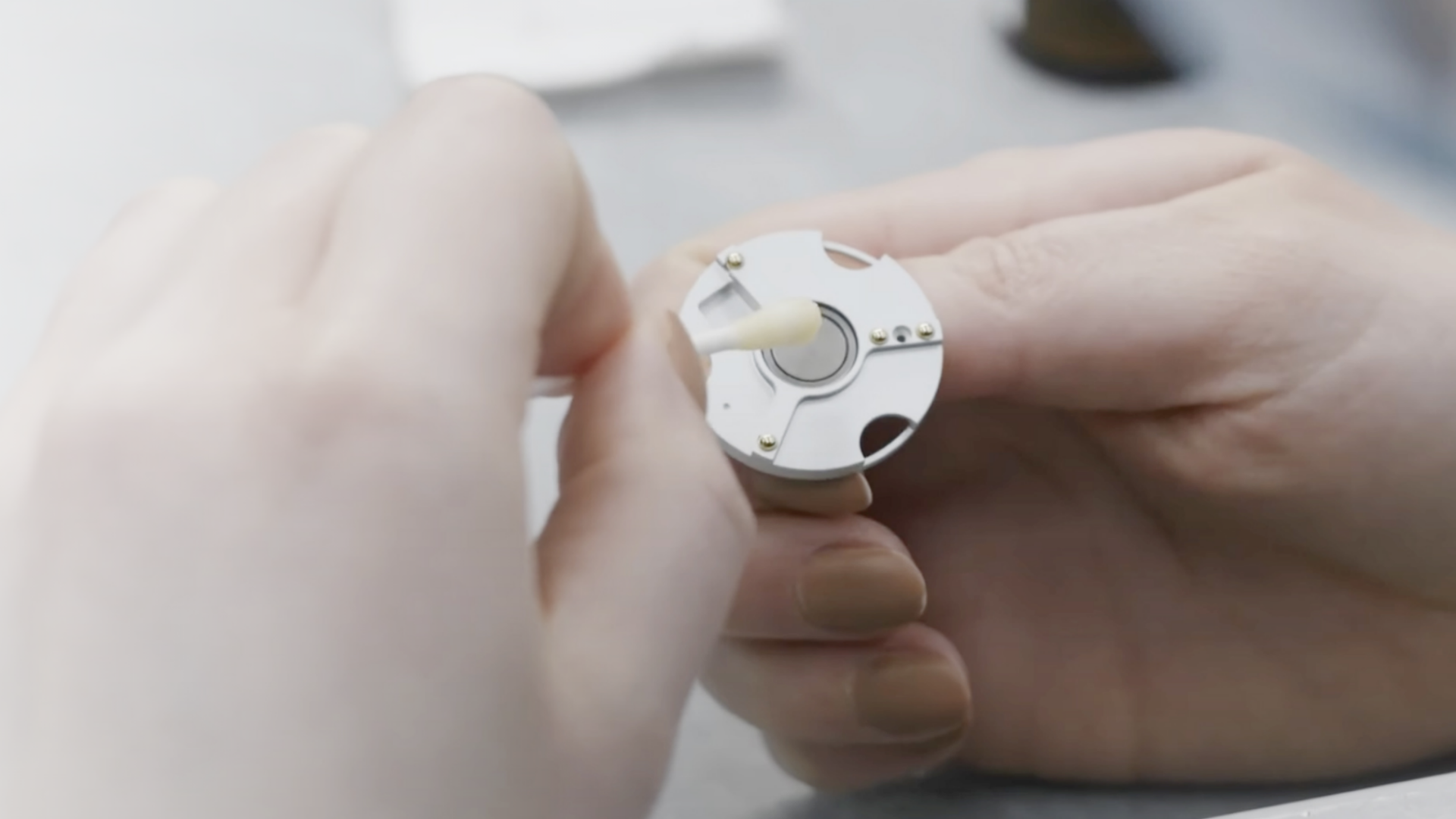

Bez ohledu na použitou snímací hlavu platí pro všechny talířkové adaptéry, že jsou nejdůležitější součástí řetězce snímacího systému. Talířek přenáší výchylku snímání do snímací hlavy. Čím lepší a stabilnější je toto spojení, tím spolehlivějších naměřených hodnot lze dosáhnout. Pokud jsou talířky znečištěné nebo poškozené, může být spolehlivost přenosu omezena. Proto doporučujeme pravidelné čištění a kontrolu kritických komponent pod mikroskopem. Kritické komponenty jsou 3 vlepené válečky a tzv. kotevní destička uprostřed talířku. Obojí by mělo být zcela bez nečistot a poškození. K čištění lze použít vhodné čisticí utěrky. Podle druhu a odolnosti nečistot lze použít i jiné čisticí prostředky. Doporučujeme však předem se poradit se zástupcem společnosti ZEISS.

Talířkové adaptéry ZEISS jsou součástí technologie snímací hlavy ZEISS, která se nedá tak snadno kopírovat. Základní funkce stroje a CALYPSO lze jistě použít. Ale nová řízení a mnoho softwarových možností mohou číst pouze speciálně vyvinutou technologii v originálních talířkových adaptérech ZEISS. Různé levné kopie na trhu však nedokáží tuto speciální technologii namapovat, takže se může stát, že nebudou fungovat s novým řízením nebo s novými funkcemi. Pouze originální talířkové adaptéry ZEISS mohou zaručit plnou funkčnost stroje.
