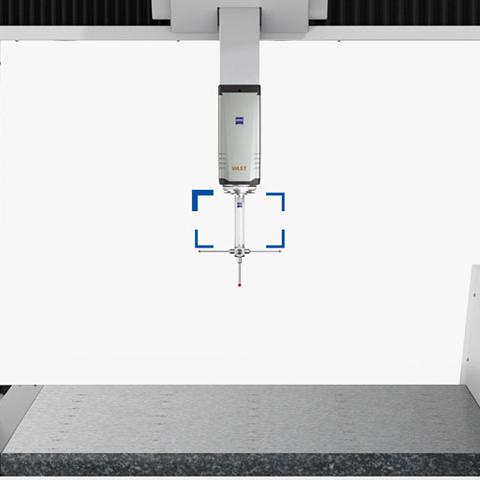

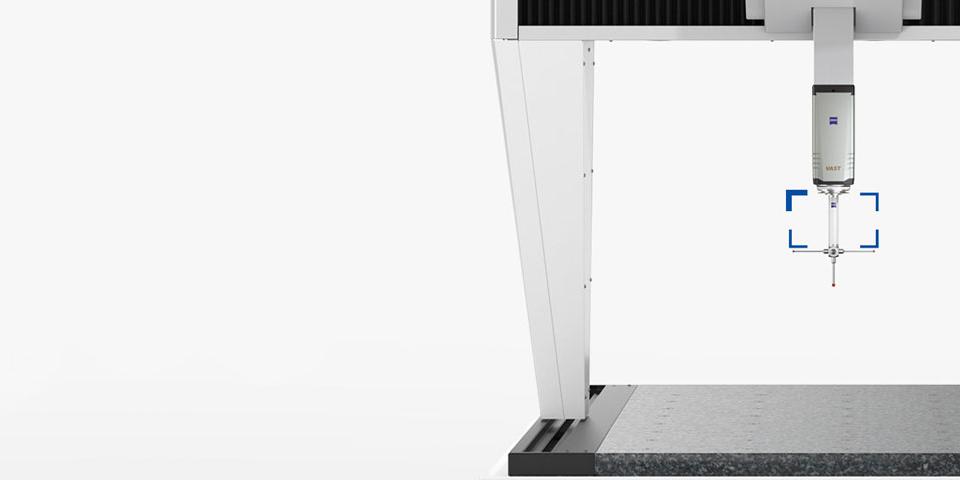

ZEISS REACH CFX

Malý díl. Velký vliv na přesnost.

ZEISS REACH CFX je portfolio nástavců z uhlíkového vlákna, které jsou přizpůsobeny různým souřadnicovým měřicím strojům pro zachování vysoké úrovně přesnosti.

Download information

Koupit nyní

Spolehlivé výsledky
Zvýšení produktivity
Vhodné pro všechna měřicí prostředí

Portfolio ZEISS REACH CFX

Tři úrovně přesnosti odpovídající vašemu souřadnicovému měřicímu stroji

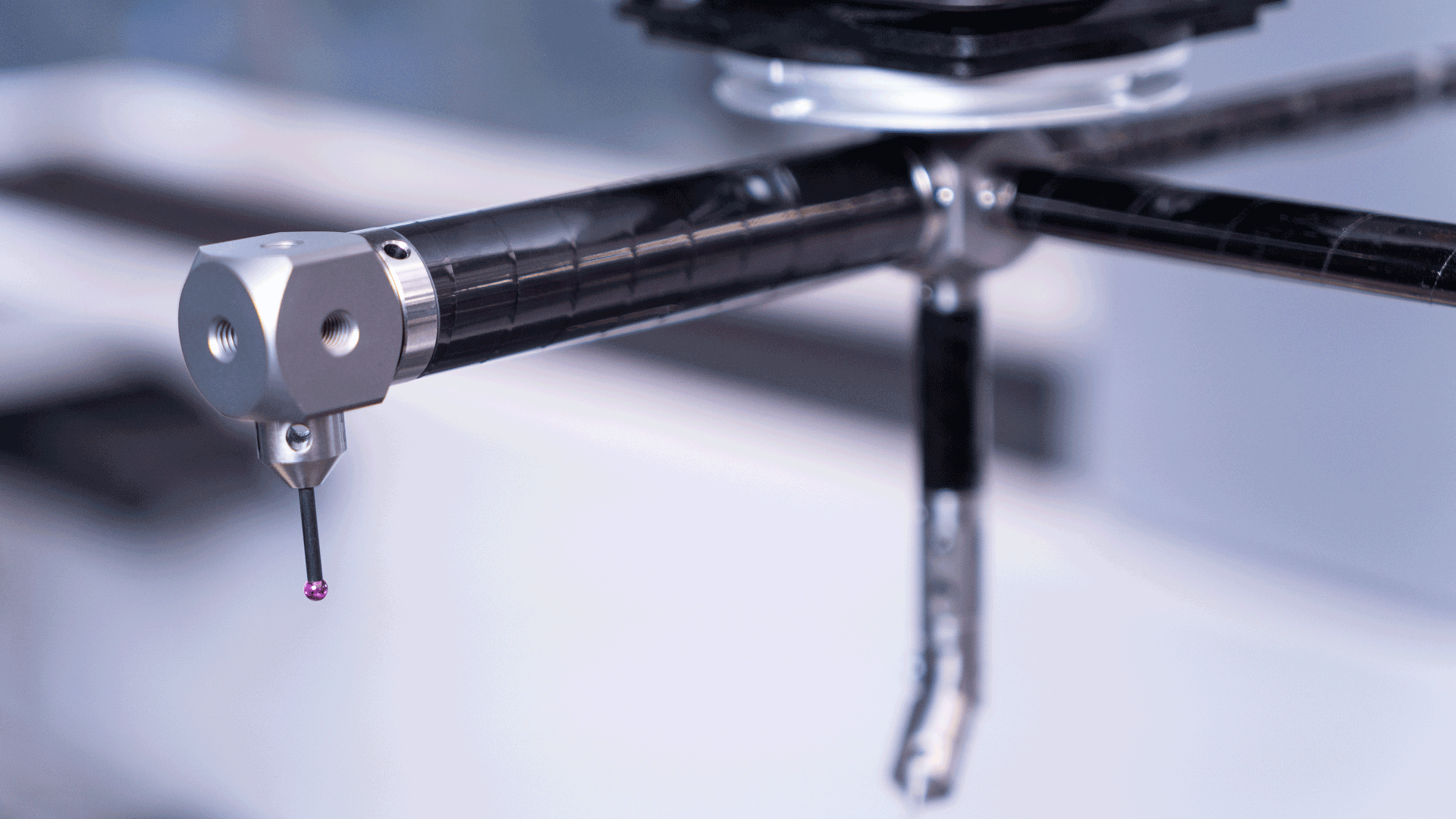

ZEISS REACH CFX 1

ZEISS REACH CFX 1 nabízí cenově výhodný vstup do technologie uhlíkových vláken. Díky tepelné stabilitě a tuhosti je to vylepšení ve srovnání s titanem a hliníkem.

Doporučeno pro:
ZEISS CONTURA
a srovnatelné souřadnicové měřicí stroje.

Dostupné délky:
DG 11: 40 – 250 mm
DG 20: 40 – 400 mm

ZEISS REACH CFX 1 ve webshopu

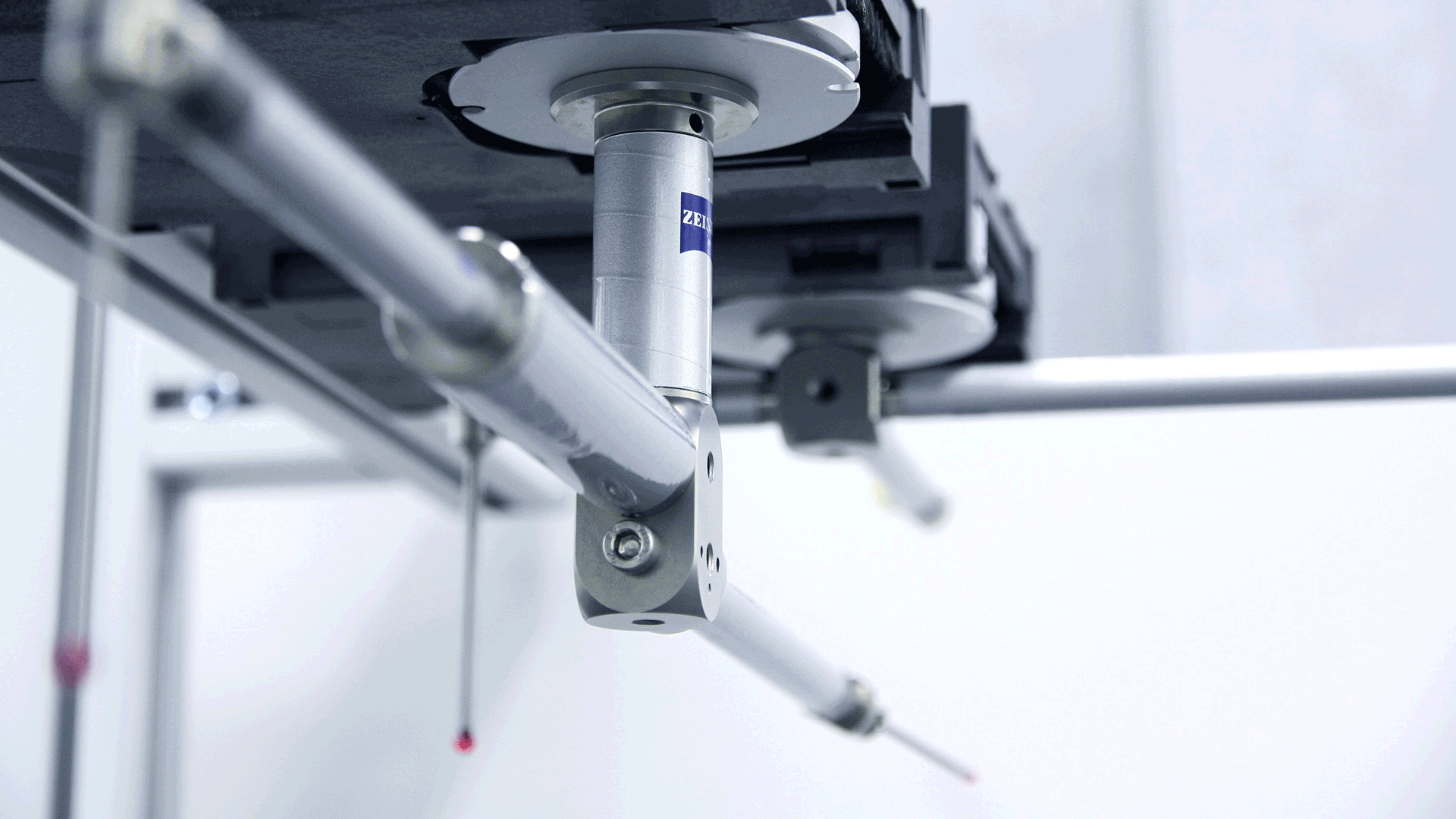

ZEISS REACH CFX 3

ThermoFit je nyní ZEISS REACH CFX 3. Nový název – stejný výkon. Osvědčená prodloužení umožňují zkrátit dobu měření bez snížení spolehlivosti vašich výsledků.

Doporučeno pro:
ZEISS PRISMO
ZEISS PRISMO fortis
ZEISS ACCURA
a srovnatelné souřadnicové měřicí stroje.

Dostupné délky:
DG 11: 40 – 250 mm
DG 20: 40 – 400 mm
Možnost délky na zakázku

ZEISS REACH CFX 3 ve webshopu

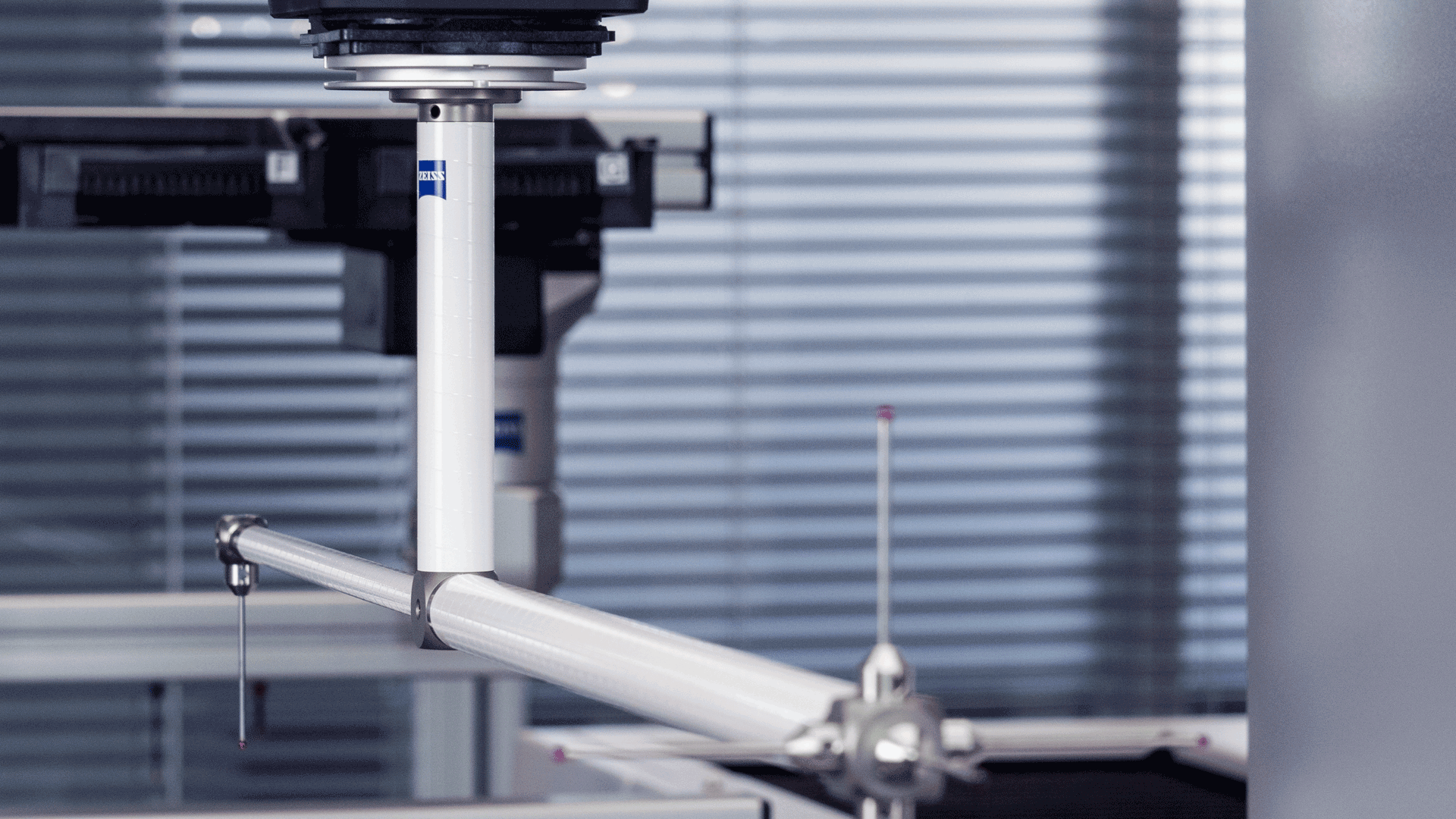

ZEISS REACH CFX 5

ZEISS REACH CFX 5 jsou prodloužení pro nejpřesnější měření. Jejich vysoce kvalitní uhlíkové vlákno a unikátní vinutí umožňují maximální tuhost, počítá se každý mikrometr.

Doporučeno pro:
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS MICURA
ZEISS XENOS
a srovnatelné souřadnicové měřicí stroje.

Dostupné délky:
DG 11: 40 – 250 mm
DG 20: 40 – 400 mm

ZEISS REACH CFX 5 ve webshopu

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Prodlužovací nástavec nesmí zhoršit kvalitu měření s vaším strojem!

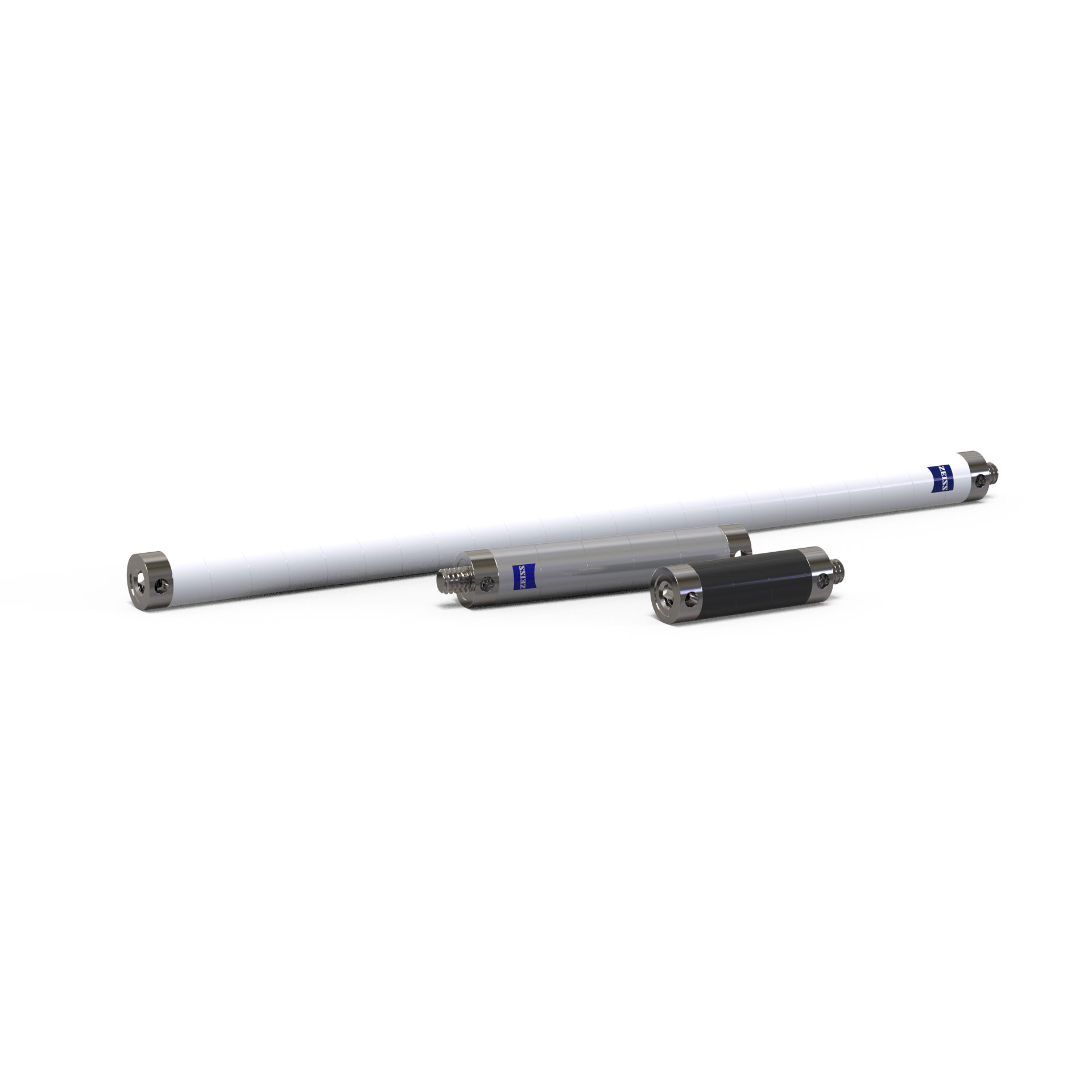

Prodloužení snímačů z uhlíkového vlákna

ZEISS REACH CFX

Žádné kompromisy v přesnosti

Pro odlišení dobrých dílů od zmetků nutně potřebujete spolehlivé výsledky měření. Těch lze dosáhnout pouze, pokud je nejistota měření co nejnižší. Použití nevhodných prodloužení má přímý negativní dopad na celkovou nejistotu měření, snižuje přesnost, které by váš souřadnicový měřicí stroj mohl dosáhnout. Celkový vliv prodloužení na nejistotu měření je dán především třemi faktory: hmotnost, tepelná roztažnost a statická tuhost.

Nízká hmotnost

Všechna prodloužení ZEISS REACH CFX jsou vyrobena z uhlíkového vlákna, a proto jsou extrémně lehká. To umožňuje sestavovat složitější konfigurace snímačů, a to i na senzorech s přísnými hmotnostními omezeními. Tím se také snižuje počet nutných výměn snímačů.

Tepelná stabilita

Díky tepelné stabilitě si prodloužení ZEISS REACH CFX zachovávají konstantní délku i při teplotních změnách. Jsou tepelně stabilnější než hliníkové nebo titanové prodlužovací nástavce, a proto je lze použít v různých prostředích, v měřicí místnosti nebo ve výrobním prostředí.

Statická tuhost

Všechna prodloužení v portfoliu se vyznačují vysokou statickou tuhostí s minimálním průhybem ve srovnání s nástavci vyrobenými z titanu nebo hliníku – a to i při rychlosti skenování až 12 mm/s. To umožňuje rychlejší skenování součásti, a tím zvýšení produktivity.

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

ZEISS REACH CFX 1
ZEISS REACH CFX 3
ZEISS REACH CFX 5

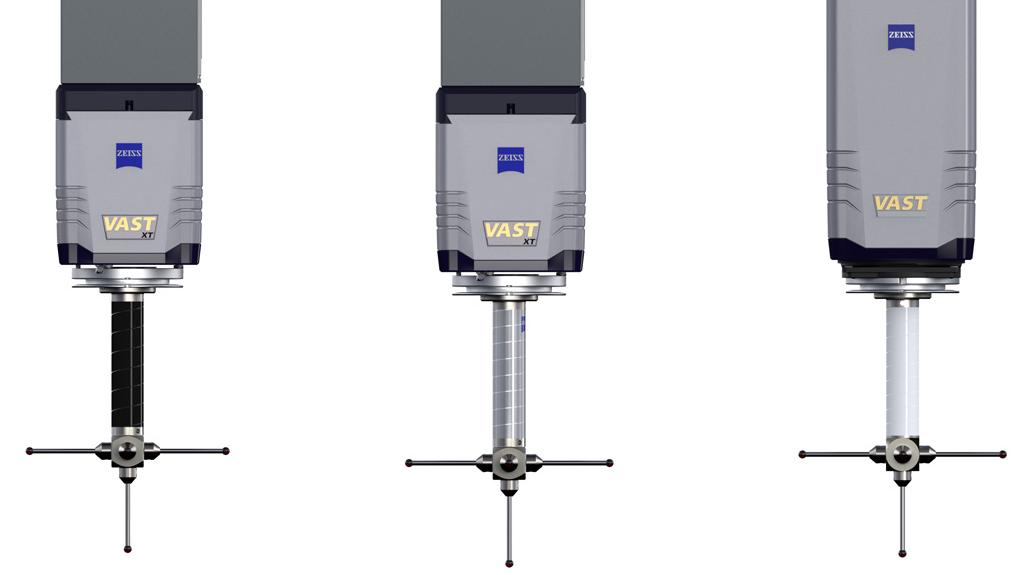

Tři úrovně výkonu

V rámci portfolia existují tři různé úrovně tuhosti: CFX 1, CFX 3 a CFX 5. Tyto tři úrovně jsou dány různou kvalitou uhlíkového vlákna a vinutí. Tím je zajištěn optimální výkon pro různé požadavky na přesnost u různých souřadnicových měřicích strojů.

Technické porovnání


Materiál	Hmotnost	Roztažnost	Ohyb
ZEISS REACH CFX 5	●○○○○	○○○○○	●○○○○
ZEISS REACH CFX 3	●○○○○	○○○○○	●●○○○
ZEISS REACH CFX 1	●○○○○	○○○○○	●●●○○
Hliník	●●●●●	●●●●●	●●●●○
Titan	●●●●○	●●●○○	●●●●●

●○○○○ = nízké

●●●●● = vysoké
