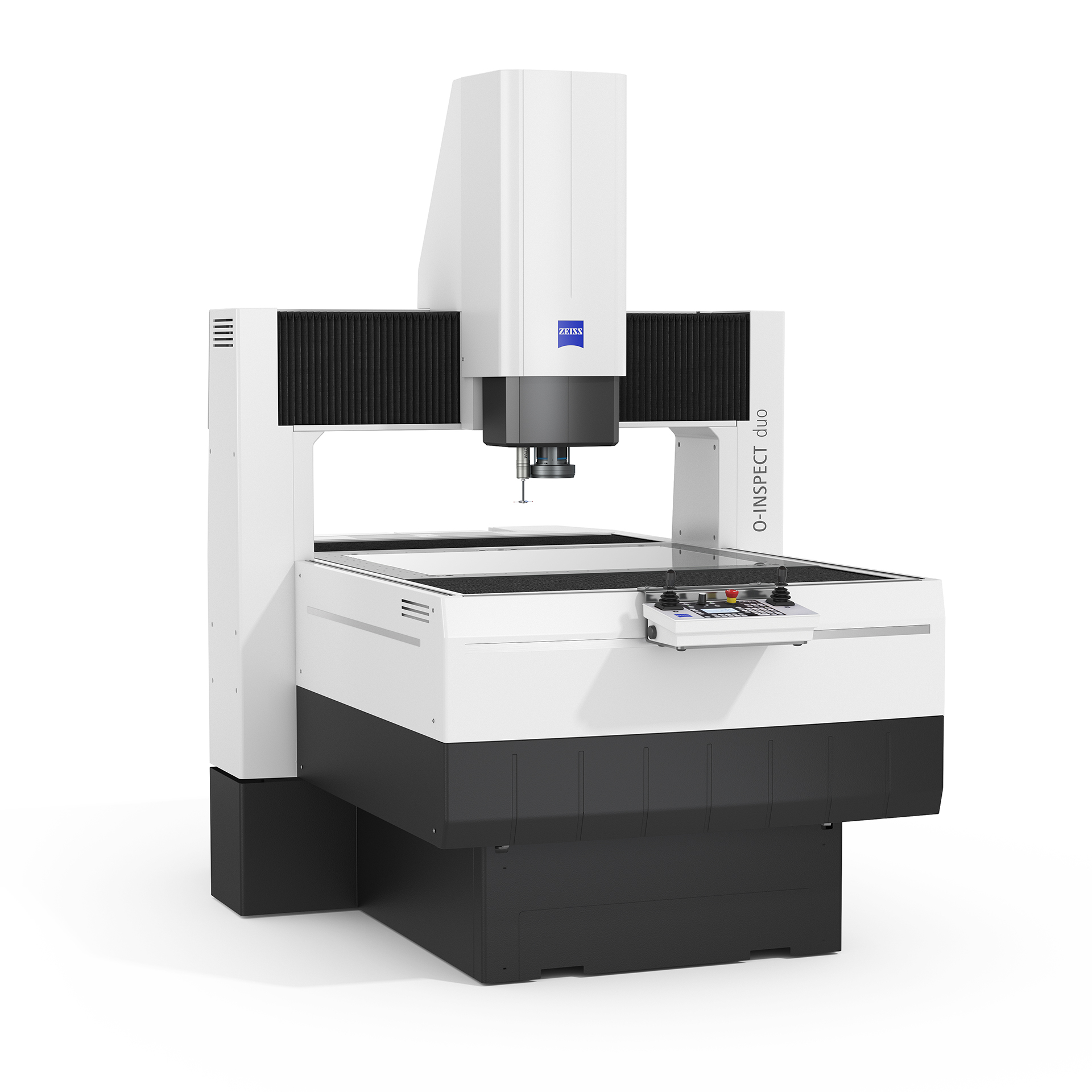

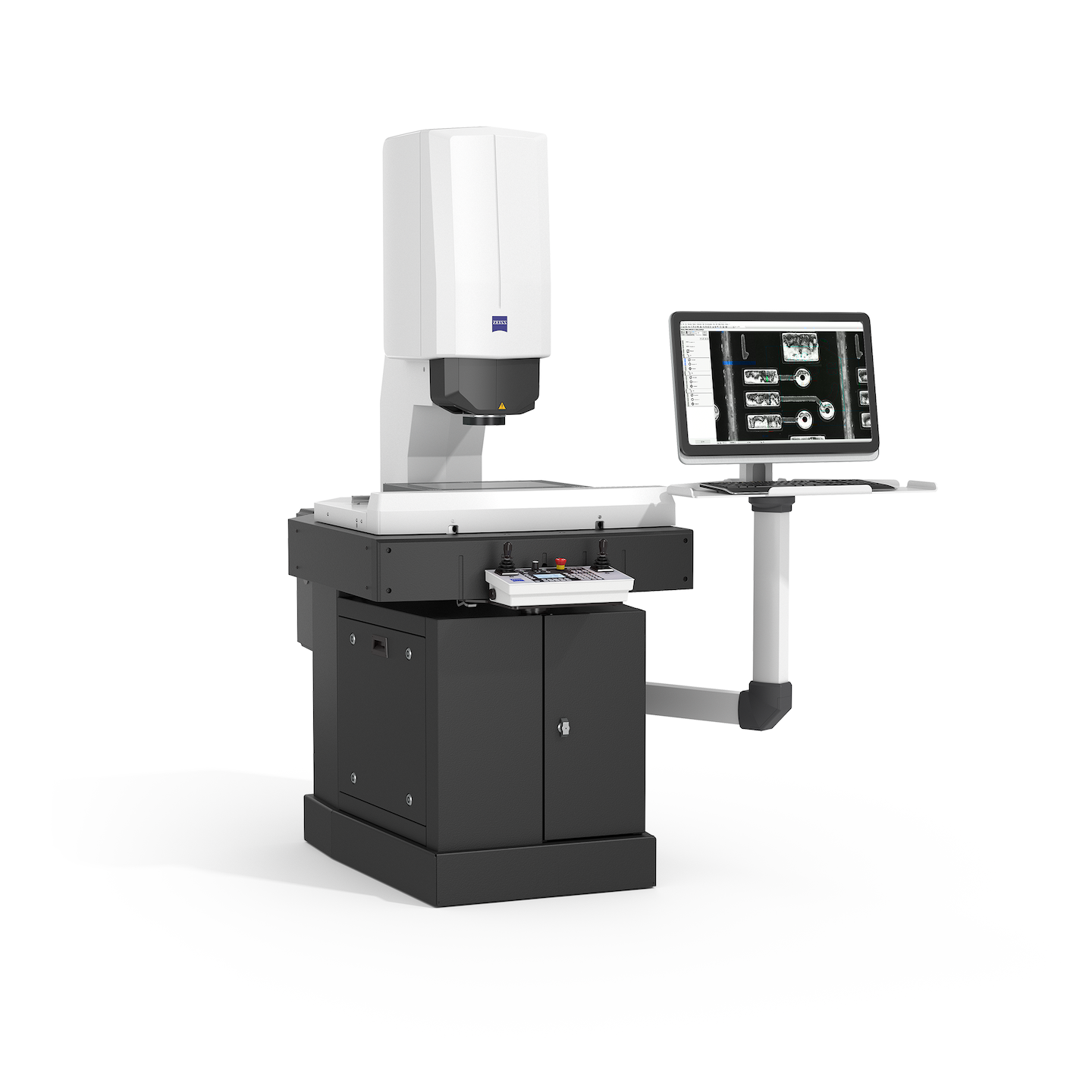

ZEISS O-INSPECT duo

Mikroskop a měřicí stroj v jednom.

ZEISS O-INSPECT duo nabízí dvě technologie na jednom stroji: Velké obrobky, jako jsou desky plošných spojů, palivové články nebo baterie, lze měřit a kontrolovat ve vysokém rozlišení v celém rozsahu. Kombinace 3D měřicí technologie a mikroskopické kontroly zvyšuje efektivitu a šetří místo v laboratořích kvality. ZEISS O-INSPECT duo je k dispozici ve velikostech 8/6/3.

2 v 1: Mikroskop a měřicí stroj v jednom zařízení
Rychlá přesná 3D měření – optická a dotyková
Optika s vysokým rozlišením s inspekčním softwarem ZEISS ZEN core

První multitechnologický systém společnosti ZEISS

Jako „měřicí mikroskop“ zajišťuje ZEISS O-INSPECT duo dvě základní aplikace v oblasti zajištění kvality: přesné měření a kontrolu velkých nebo mnoha malých součástí s vysokým rozlišením. Zařízení bylo také speciálně vyvinuto pro aplikace, kde je vyžadována kombinace trojrozměrného měření a kontroly rozměrů – včetně segmentace, sešívání obrazu a zpracování barevných obrazů. Laboratoře kvality nyní potřebují pouze jedno zařízení místo měřicího stroje a mikroskopu, což šetří místo a náklady na systém. Zjistěte více o dalších výhodách multifunkčního zařízení pro příslušné oblasti.

METROLOGIE

Přesná měření – optická a dotyková

Vysoká přesnost pro ploché a citlivé součásti

ZEISS O-INSPECT duo je multisenzorový měřicí stroj, který se vyznačuje optikou s vysokým rozlišením v kombinaci s dotykovým skenovacím senzorem ZEISS VAST XXT. Dotykový senzor umožňuje rychlá a přesná 3D měření zachycením velkého počtu měřených bodů v jediném pohybu.

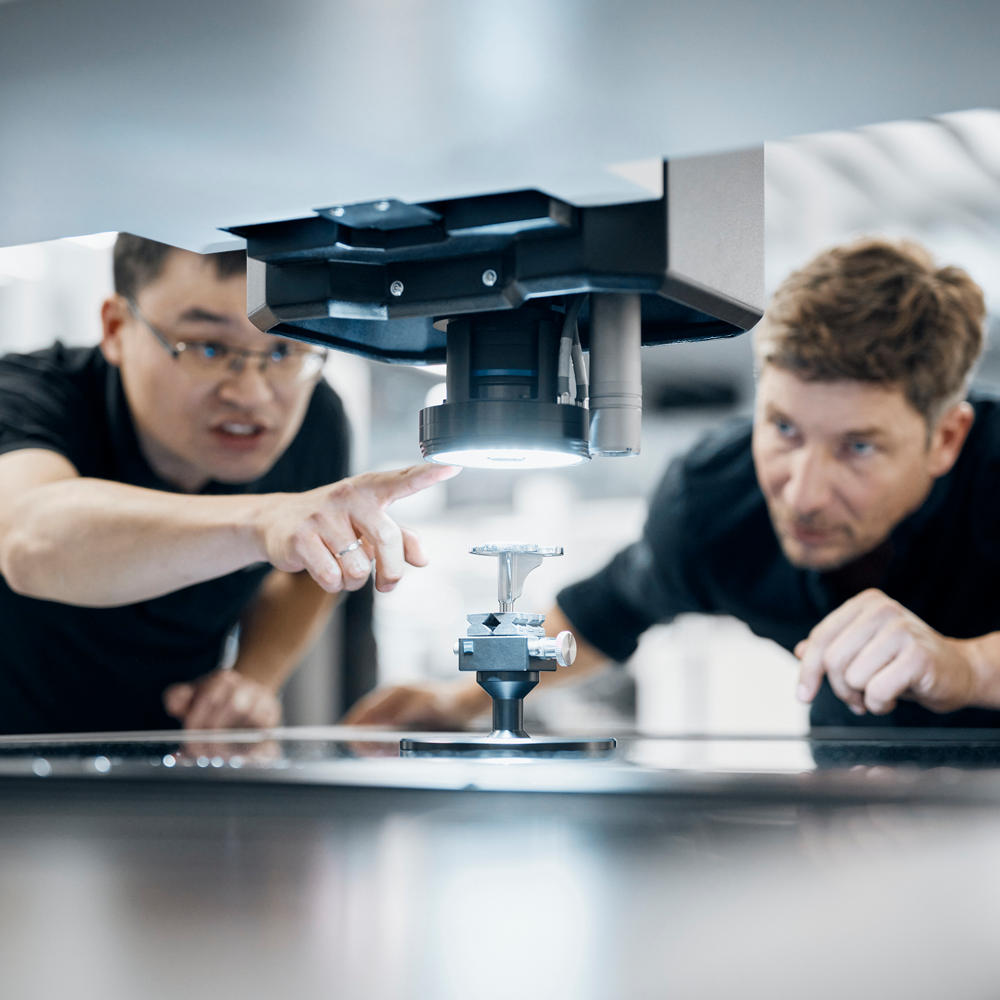

Velmi malé nebo citlivé díly lze měřit bezkontaktně s vynikající přesností a s výrazným zkrácením doby měření díky ZEISS VAST probing (ZVP). To je možné díky velkému zornému poli s vysokým rozlišením obrazu a vynikající věrností obrazu, a to i v okrajových oblastech.

METROLOGIE

Kontrola a měření povrchu na jednom stroji

Dnes souřadnicový měřicí stroj, zítra mikroskop

Kromě měření rozměrů vyžaduje mnoho součástí také kontrolu povrchu. Kde se dříve pro měření a kontrolu používala dvě samostatná zařízení, nabízí ZEISS O-INSPECT duo nyní řešení 2 v 1. Díky intuitivnímu ovládání zařízení a barevnému kamerovému senzoru Discovery.V12 scout 160 c s vysokým rozlišením 5 MP a objektivem s 12násobným zoomem lze nyní na měřicím zařízení provádět i kontrolní úlohy. Kromě obvyklého použití se softwarem ZEISS CALYPSO lze stroj použít také pro mikroskopické úlohy se softwarem ZEISS ZEN core.

MIKROSKOPIE

Náš největší mikroskop

Kontrola velkých dílů jako celku

Řezání součástí je minulostí: Velké součásti, jako jsou desky plošných spojů, palivové články nebo baterie, je nyní možné opticky kontrolovat vcelku. To šetří cenné zdroje, čas a snižuje zdroje chyb způsobených přesouváním vzorků mezi různými systémy.

Kromě kontroly velkých dílů je ZEISS O-INSPECT duo vhodný také pro automatickou kontrolu mnoha malých dílů. To znamená, že stačí umístit součásti na měřicí mikroskop pouze jednou – samotná kontrola se pak provádí v jednom kroku bez výměny jednotlivých vzorků.

MIKROSKOPIE

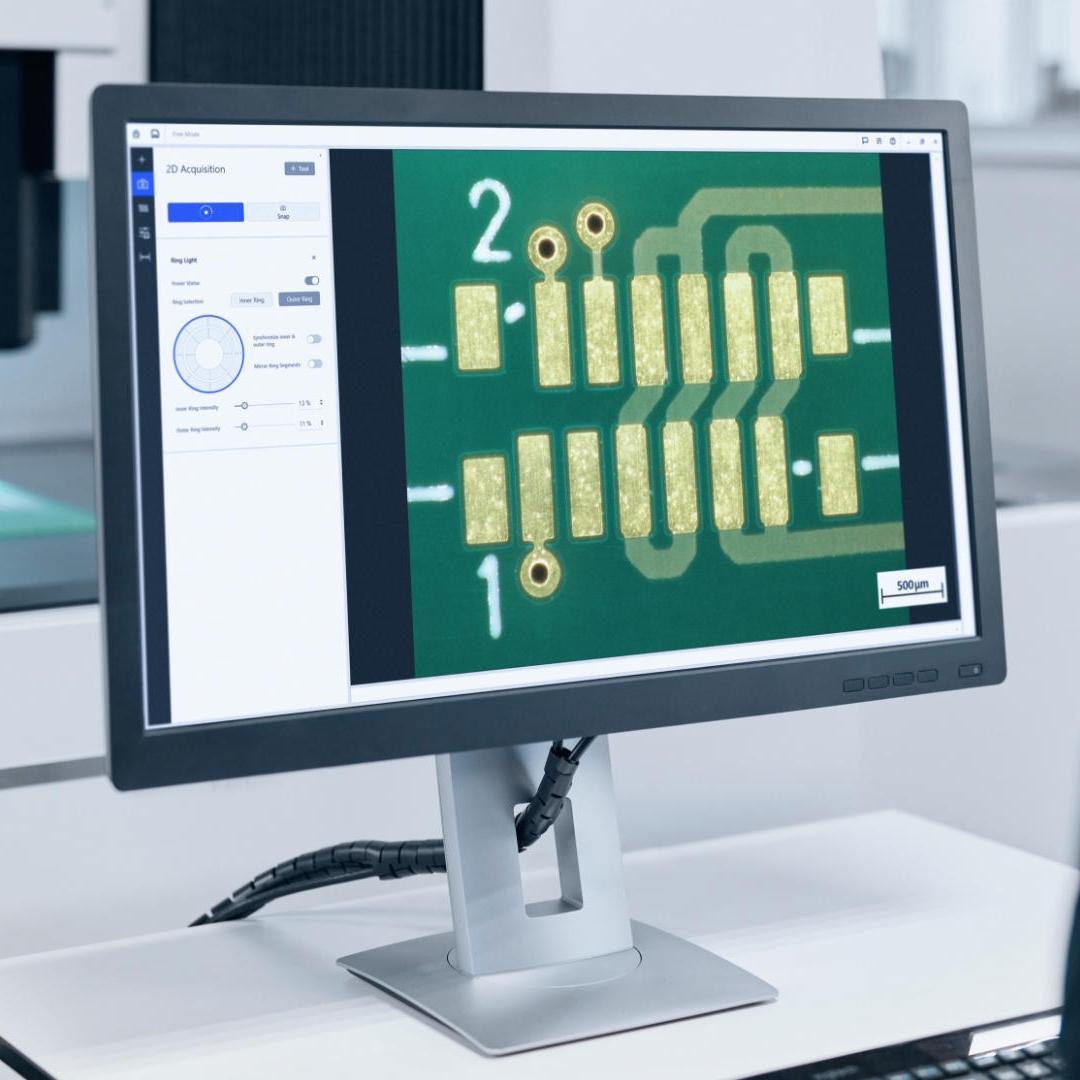

Barevná kamera s vysokým rozlišením 5 MP

Přesná detekce vad

Zatímco černobílé snímky vytvářejí v měřicí technice vysoké kontrastní rozdíly, barevné snímky nabízejí výhodu v mikroskopické analýze: Díky rozlišení barevného obrazu 5 megapixelů jsou i malé defekty jasně zobrazeny a umožňují přesnou kontrolu a vyhodnocení. ZEISS O-INSPECT duo lze ovládat pomocí známého softwaru pro mikroskopii ZEISS ZEN core.

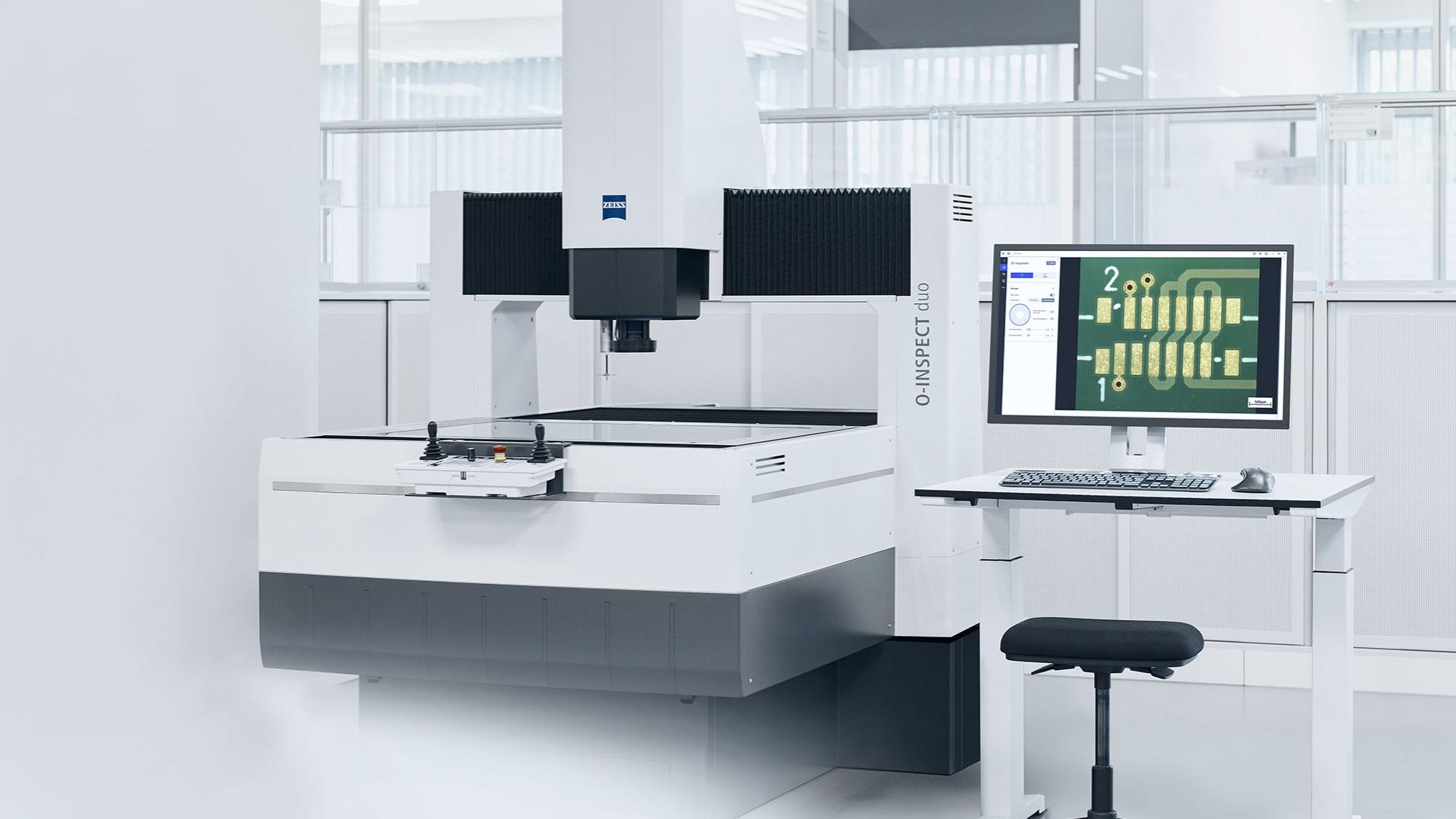

Kliknutím na kolečka na obrázku otevřete informační okno s podrobnějšími informacemi.

Objevte detaily

Velké zorné pole s vysokou ostrostí obrazu

Kamerový senzor ZEISS Discovery.V12 scout 160 c s rozlišením 5 MP zajišťuje vysoké rozlišení a umožňuje vizualizaci i těch nejmenších detailů a struktur díky 12násobnému zoomu. Velké zorné pole 16,1 x 12 mm zobrazuje více informací na snímek. Barevná kamera umožňuje přesnou mikroskopickou analýzu a zároveň zajišťuje konzistentně přesné výsledky měření díky vysokému rozlišení 5 MP.

Osvětlení

Prstencové osvětlení se skládá z vnějšího a vnitřního prstence bílých LED diod, které lze individuálně ovládat v 16 segmentech. Zařízení je také vybaveno koaxiálním dopadajícím a procházejícím světlem, což umožňuje analýzu různých aplikací a součástí.

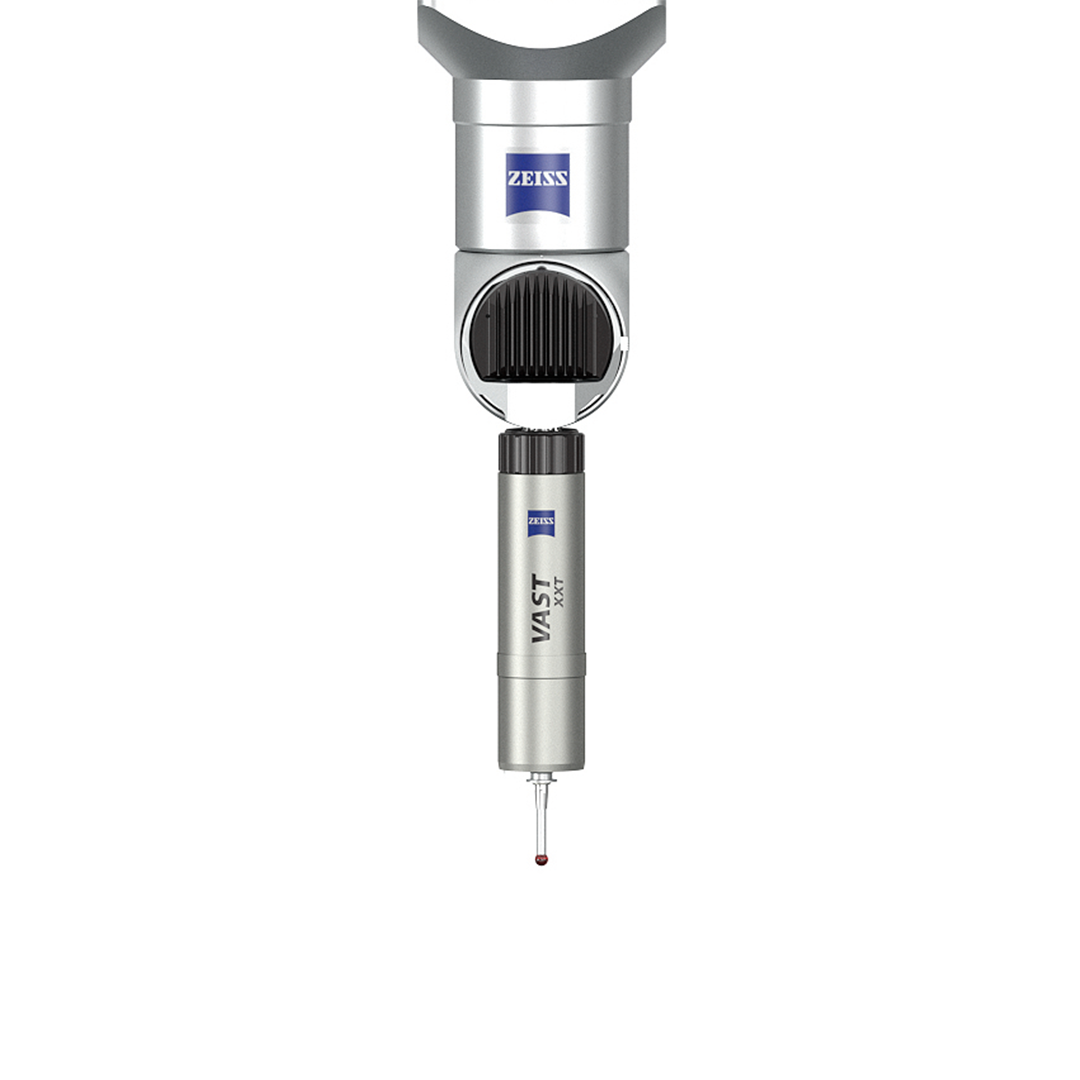

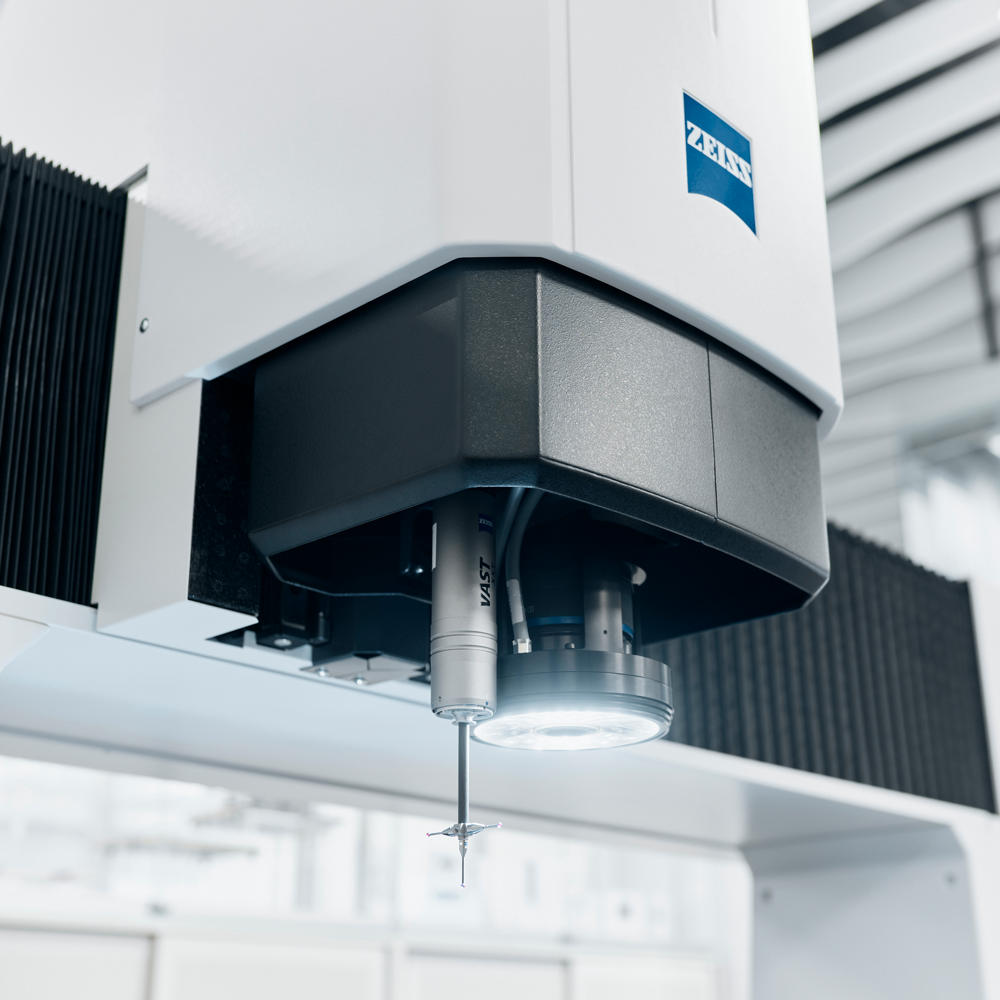

Rychlá a přesná dotyková 3D měření

ZEISS VAST XXT umožňuje vysoce přesné skenování zachycením velkého počtu měřených bodů jediným pohybem a poskytuje přesnost od 1,5 µm + L/250 µm.

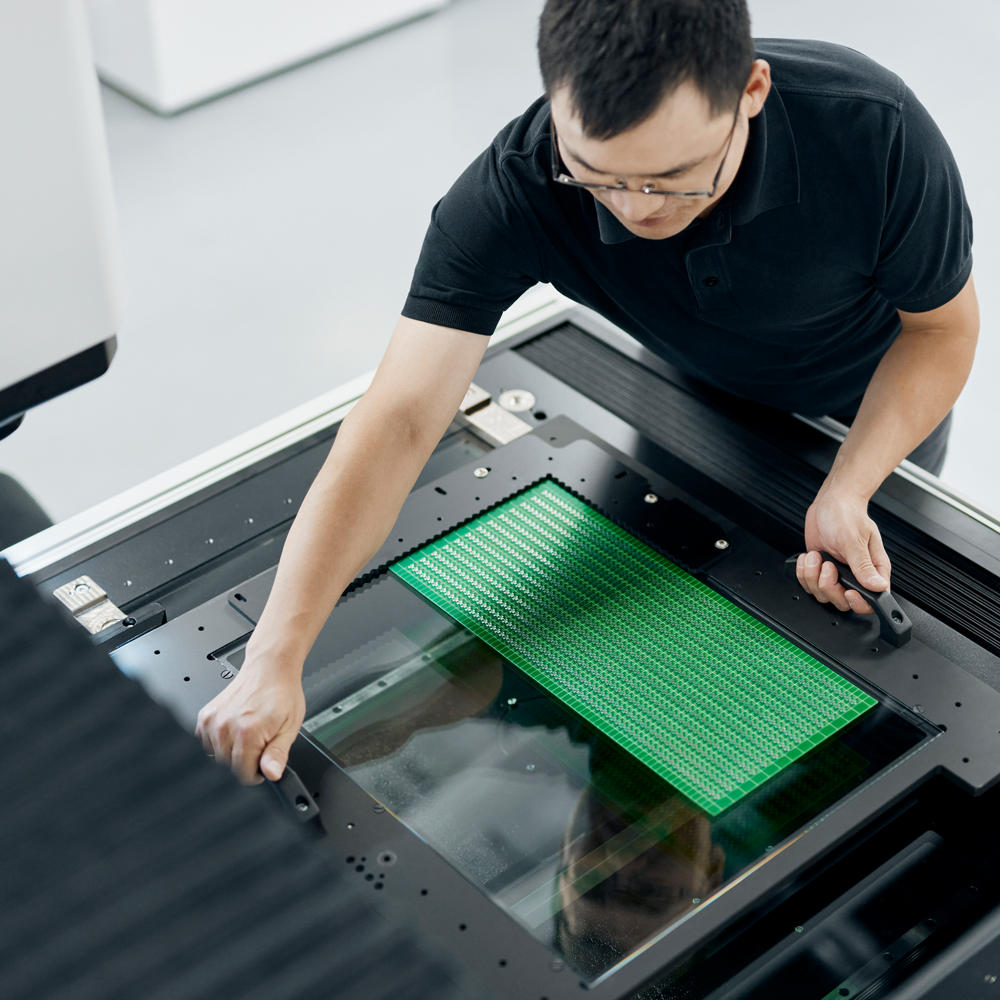

Velký stolek

Stolek o rozměrech 800 x 600 x 300 mm umožňuje měření a kontrolu velkých obrobků o hmotnosti až 100 kg bez nutnosti jejich řezání nebo ničení. Díky velkému stolku lze alternativně automaticky kontrolovat i více malých dílů současně.

2 softwarové produkty

ZEISS CALYPSO nabízí lepší možnosti vizualizace pro úsporu času. CAD modely je možné zobrazit v překrytí a rychle identifikovat potenciální odchylky (mezi naměřenými a nominálními hodnotami). Díky řadě volitelných rozšíření nabízí ZEISS CALYPSO také vhodné nástroje pro specifické požadavky. ZEISS ZEN core je kontrolní software pro průmyslovou mikroskopii: Kromě tradičního zobrazování obsahuje softwarová sada také nástroje pro zobrazování, segmentaci, analýzu a datovou konektivitu pro multimodální mikroskopii v propojených laboratorních prostředích a výrobě.

Profesionální protokoly měření

ZEISS PiWeb reporting umožňuje dokumentovat a vizualizovat naměřená data jediným kliknutím. To vám poskytuje cenné informace o vašich součástech a procesech.

Optimální kontrasty

Kromě koaxiálního dopadajícího a procházejícího světla nabízí ZEISS O-INSPECT duo také různé možnosti ovládání prstencového světla. Vnitřní a vnější LED prstence lze zapínat a vypínat samostatně nebo aktivovat pouze v jednotlivých segmentech.

Analýza membrán, složení, těsnění, povlaků a pevných materiálů

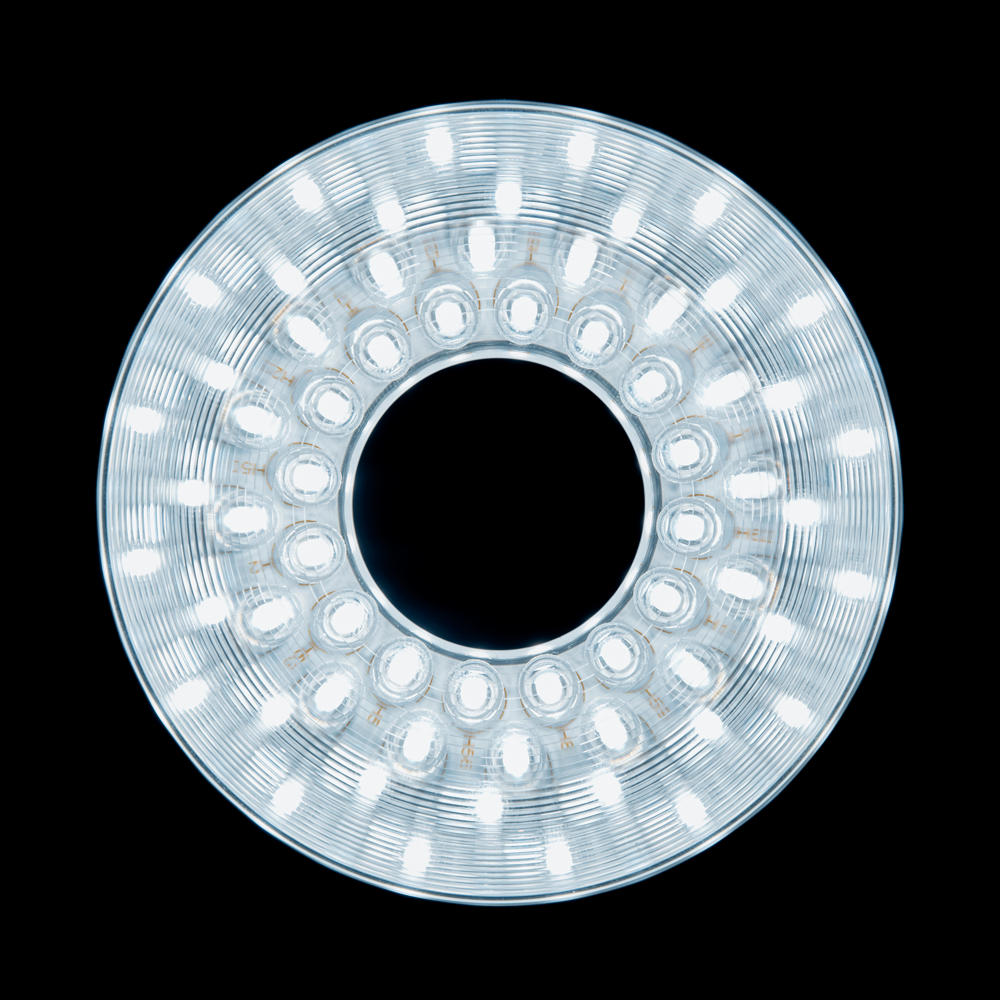

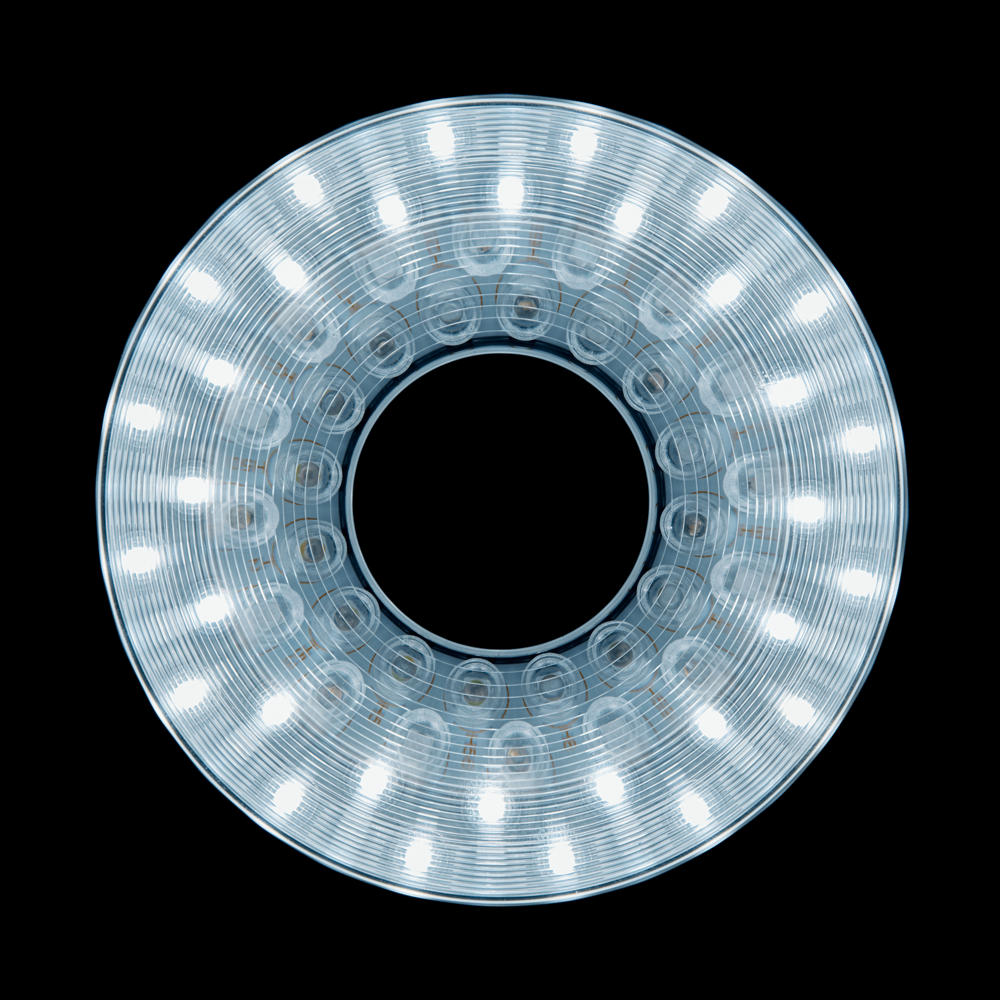

Vnitřní a vnější LED diody

Prstencové světlo se skládá z vnitřních a vnějších bílých LED diod. Kombinace vnitřních a vnějších LED diod zajišťuje maximální osvětlení vaší součásti.

Vnitřní diody LED

Vnitřní prstencové světlo zvyšuje kontrasty v povrchové struktuře, čímž se zlepšuje zaostření – pro ještě přesnější výsledky měření.

Vnější LED diody

LED diody vnějšího prstencového světla filtrují rušivé okolní světlo. To poskytuje výhody, jako je vysoce kontrastní osvětlení barevných materiálů.

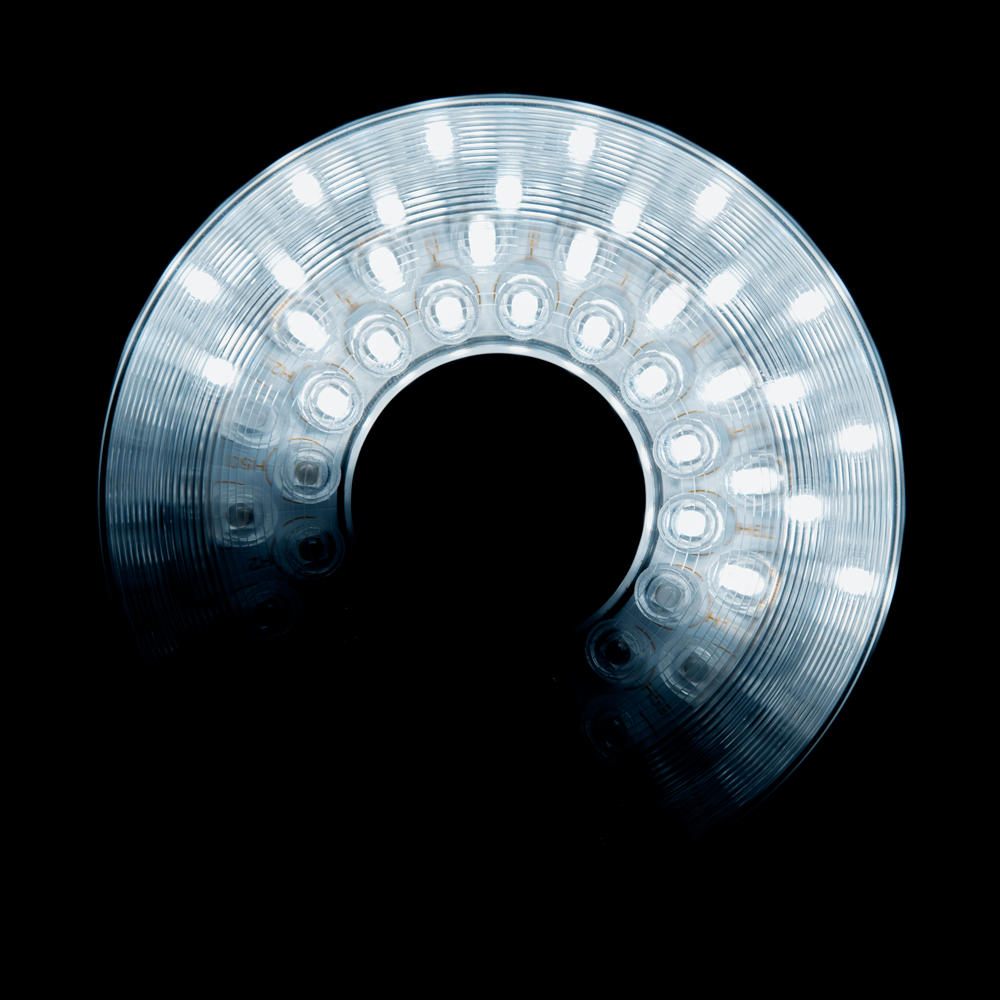

Segmentové osvětlení

Prstencové světlo se skládá ze 16 segmentů, které lze ovládat jednotlivě. To zajišťuje optimalizované osvětlení v souladu s vlastnostmi vaší součásti.

Ergonomické a pohodlné na ovládání

Zařízení ZEISS O-INSPECT duo musí nejen splňovat nejvyšší technické standardy, pokud jde o kvalitu, spolehlivost a rychlost, musí být také bezpečné, ergonomické se snadným ovládáním. Technická dokonalost našich komponent se plně projeví, pouze pokud lze produkt snadno ovládat. Proto jsme ZEISS O-INSPECT duo vybavili užitečnými funkcemi.

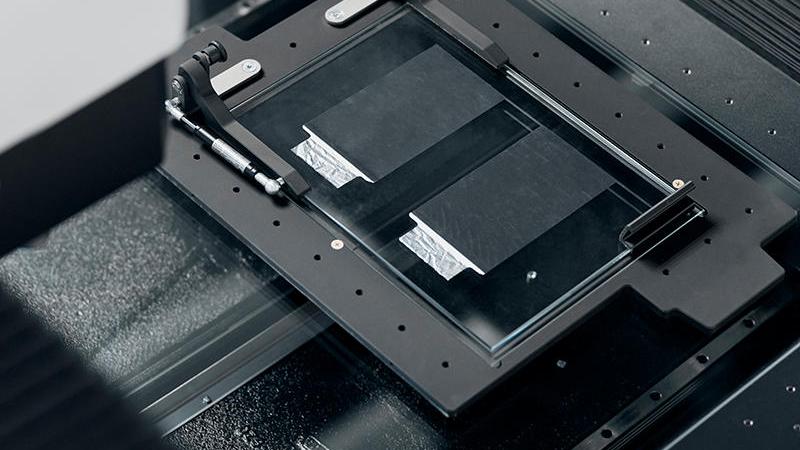

Volitelná paleta

Volitelná paleta je vhodná pro ploché obrobky, umožňuje snadnou přepravu a bezpečné upevnění na stroji.

ZEISS webshop

Odnímatelný přední kryt

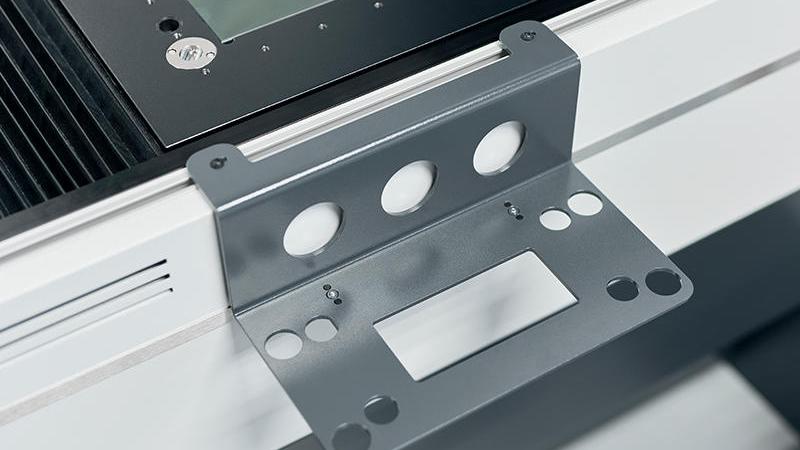

Držák ovládacího panelu

Držák ovládacího panelu lze flexibilně umístit na libovolnou stranu měřicího stroje, což zajišťuje optimální přístupnost a ovladatelnost.

CALYPSO, nebo ZEN core? Obojí.

ZEISS O-INSPECT duo má dva specializované softwarové programy se specifickými funkcemi pro mikroskopické a metrologické úkoly. Operátoři z příslušných oborů se proto nemusí učit používat nový software.

ZEISS CALYPSO pro optimalizovanou kontrolu kvality

Se softwarem ZEISS CALYPSO využívají souřadnicové měřicí stroje ZEISS plně svůj potenciál. Optimalizujte kontrolu kvality: Software vás podporuje před měřením, během i po měření. Měřte a analyzujte vaše součásti pomocí řady různých funkcí a využijte souřadnicový měřicí stroj na maximum.

Automatická tvorba kontrolních plánů z PMI: ZEISS CALYPSO automaticky vytváří kontrolní plány na základě dat PMI, včetně všech relevantních prvků a charakteristik.

Verzování různých variant kontrolních plánů: Můžete zpětně sledovat všechny své kroky, protože všechny varianty inspekčních plánů jsou verzovány. Nemusíte pracovat s různými kopiemi, protože správa probíhá přímo v plánu kontroly.

Implementace a optimalizace strategií měření: Integrovaný nástroj pro generování se používá pro strategie měření k aplikaci strategií měření specifických pro danou společnost nebo k optimalizaci vašich plánů kontroly na základě doporučení společnosti ZEISS.

Výkonná vizualizace výsledků měření: Díky ZEISS PiWeb reporting nabízí ZEISS CALYPSO integrovaný profesionální nástroj pro návrh protokolů, který vytváří smysluplné vizualizace výsledků měření.

Zjistěte více o softwaru ZEISS CALYPSO

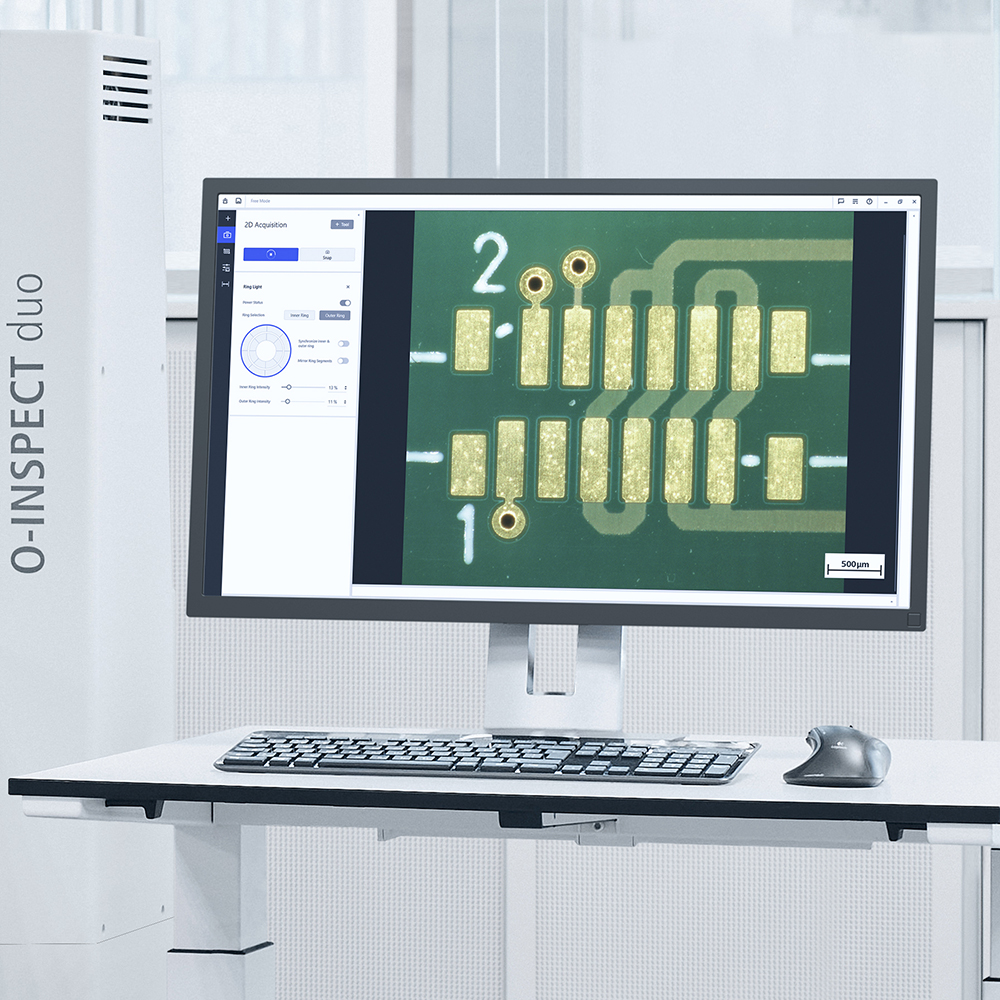

Multimodální propojená mikroskopie se ZEISS ZEN core

ZEN core umí víc než jen mikroskopické zobrazení: Tento software je nejrozsáhlejší sadou nástrojů pro zobrazování, segmentaci, analýzu a propojení dat v rámci multimodální mikroskopie v propojených materiálových laboratořích. Nabízí také rozsáhlé funkce, jako je dlaždicové skládání, sešívání (interferometrie) a automatická detekce vad.

Jedno rozhraní pro všechny mikroskopy ZEISS: ZEN core vám poskytuje jednotné uživatelské rozhraní pro mikroskopy a kamery ZEISS. Provádějte multimodální pracovní postupy a propojujte veškerá zobrazovací a analytická data mezi vašimi systémy, laboratořemi a lokalitami.

Pokročilé zobrazování a automatizovaná analýza: ZEN core je vaším řídicím centrem pro nastavení automatizovaných zobrazovacích, segmentačních a analytických funkcí pro složený světelný mikroskop.

Řešení infrastruktury pro propojenou laboratoř: ZEN core poskytuje infrastrukturu pro propojená laboratorní prostředí a sjednocuje všechna vaše zobrazovací a mikroskopická řešení ZEISS do jednoho uživatelského rozhraní.

Další informace o ZEISS ZEN core

Technické údaje


Velikost	8/6/3
Kamera	ZEISS Discovery.V12 scout 160 c, 5 MP barevná kamera, 2646 x 2056 pixelů
Osvětlení
Pracovní vzdálenost v mm	55
Mechanický zoom	12 x
Zorné pole max. v mm	16,1 x 12
Kompatibilní dotyková snímací hlava	ZEISS VAST XXT – TL1/TL3
Nosnost	100 kg
Přesnost dotyková a optická	1D: 1,5 μm + L/250 2D: 1,8 μm + L/250 μm 3D: 2,2 μm + L/250 μm
Software	ZEISS CALYPSO (metrologické úkoly) ZEISS ZEN core (mikroskopické úkoly)


      Příklady použití

    Podívejte se na aplikační videa. Zjistíte, jak se na stroji ZEISS O-INSPECT duo měří a kontrolují různé součásti, jako jsou lékařské plasty, bipolární desky nebo desky plošných spojů.​

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Měření a kontrola elektronických součástí na zařízení ZEISS O-INSPECT duo
Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Měření a kontrola bipolárních desek na zařízení ZEISS O-INSPECT duo
Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Měření a kontrola lékařských plastů na zařízení ZEISS O-INSPECT duo

V mikroskopii máme nyní mnohem více prostoru pro zkoumání součástí a nemusíme už řezat vzorky

Michael Zeller Vedoucí oddělení pro kontrolu měřidel a měřicí techniku, Zollner Elektronik AG


      Podívejte se na naši ukázku s funkcemi, softwarem a osvědčenými postupy

    Uvidíte O-INSPECT duo v akci, získáte cenné informace od našich produktových manažerů, budete sledovat ukázky softwaru a první prohlášení jednoho z našich pilotních zákazníků. Ve webináři se dozvíte, jak kombinace mikroskopie a metrologie v jednom zařízení může zlepšit vaše procesy zajištění kvality.
