Velké souřadnicové měřicí stroje

Spolehlivá kontrola velkých součástí

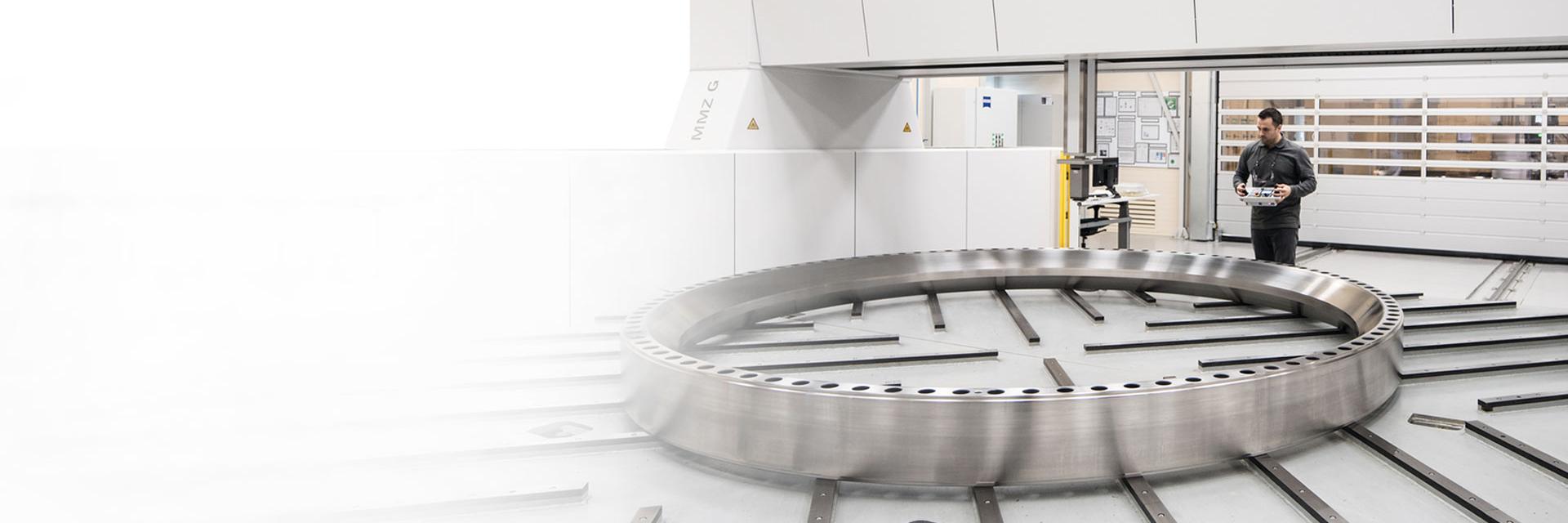

Zajištění kvality velkých součástí na strojích řady ZEISS MMZ

Souřadnicové měřicí stroje s velkým měřicím rozsahem a vysokou nosností jsou nezbytné v různých odvětvích, jako je energetika, strojírenství a letectví. Produkty řady ZEISS MMZ lze konfigurovat v různých velikostech a zaručit tak měření i těch největších obrobků – bez omezení přesnosti.

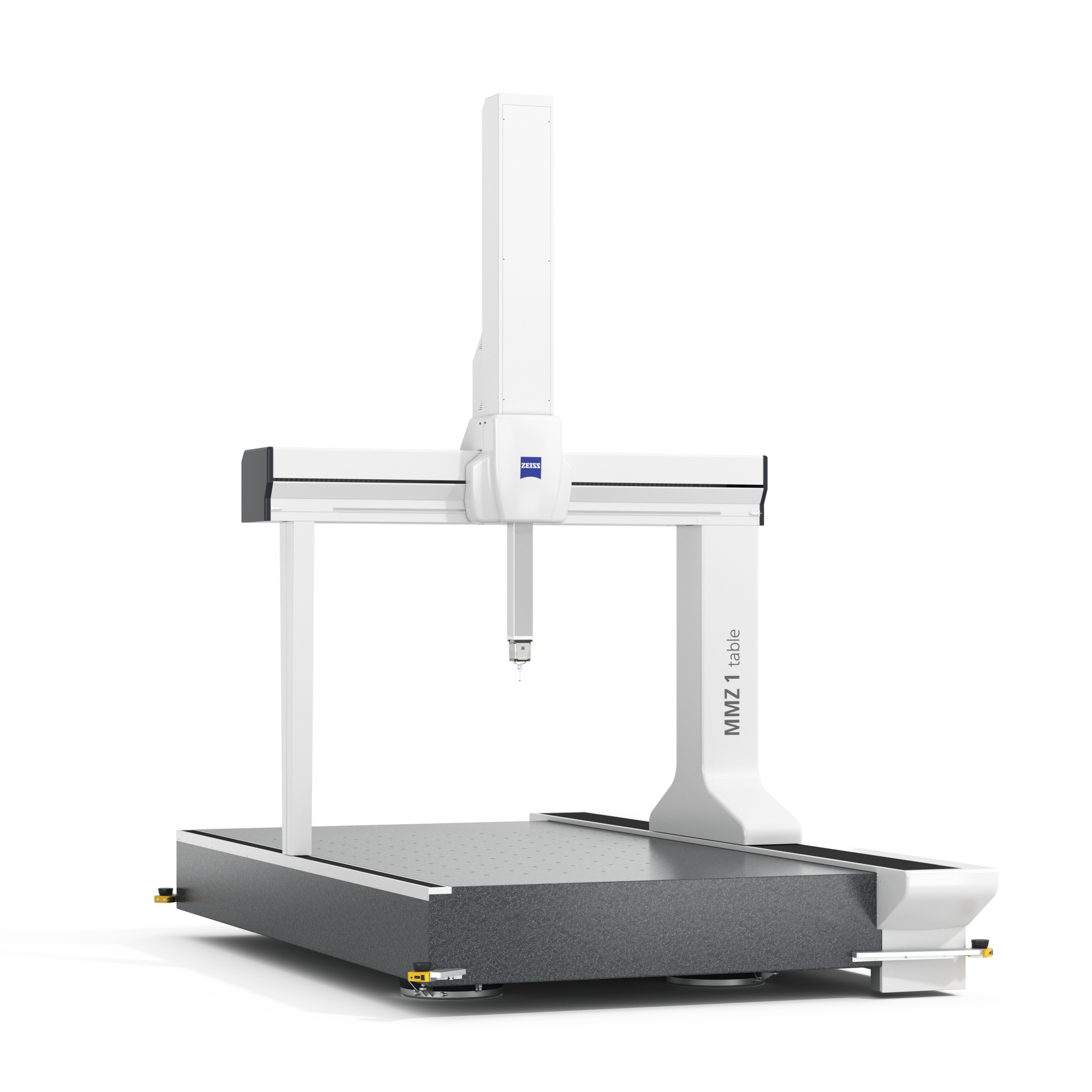

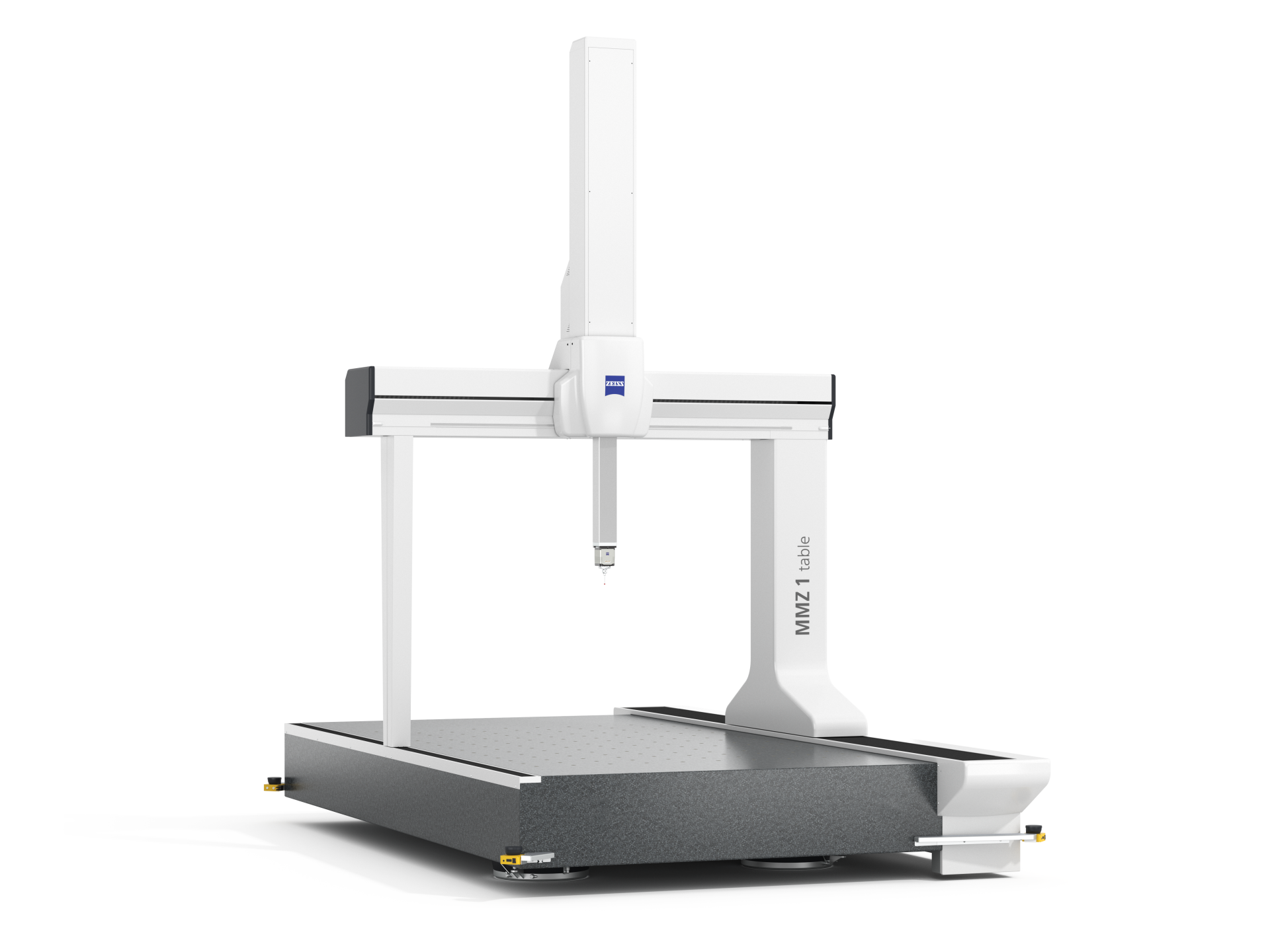

ZEISS MMZ 1 table

Kompaktní řešení pro velkoobjemové díly

Zjistěte více

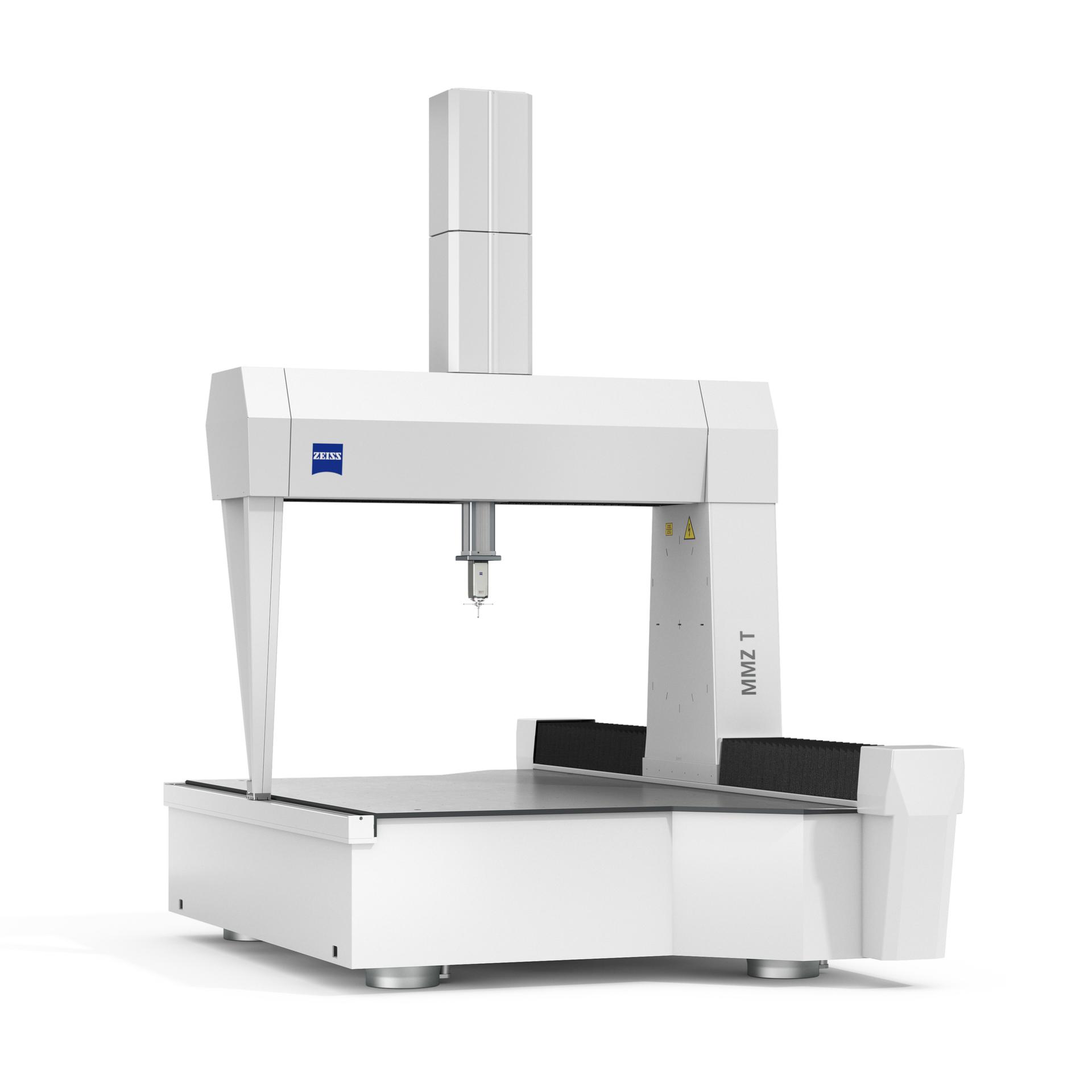

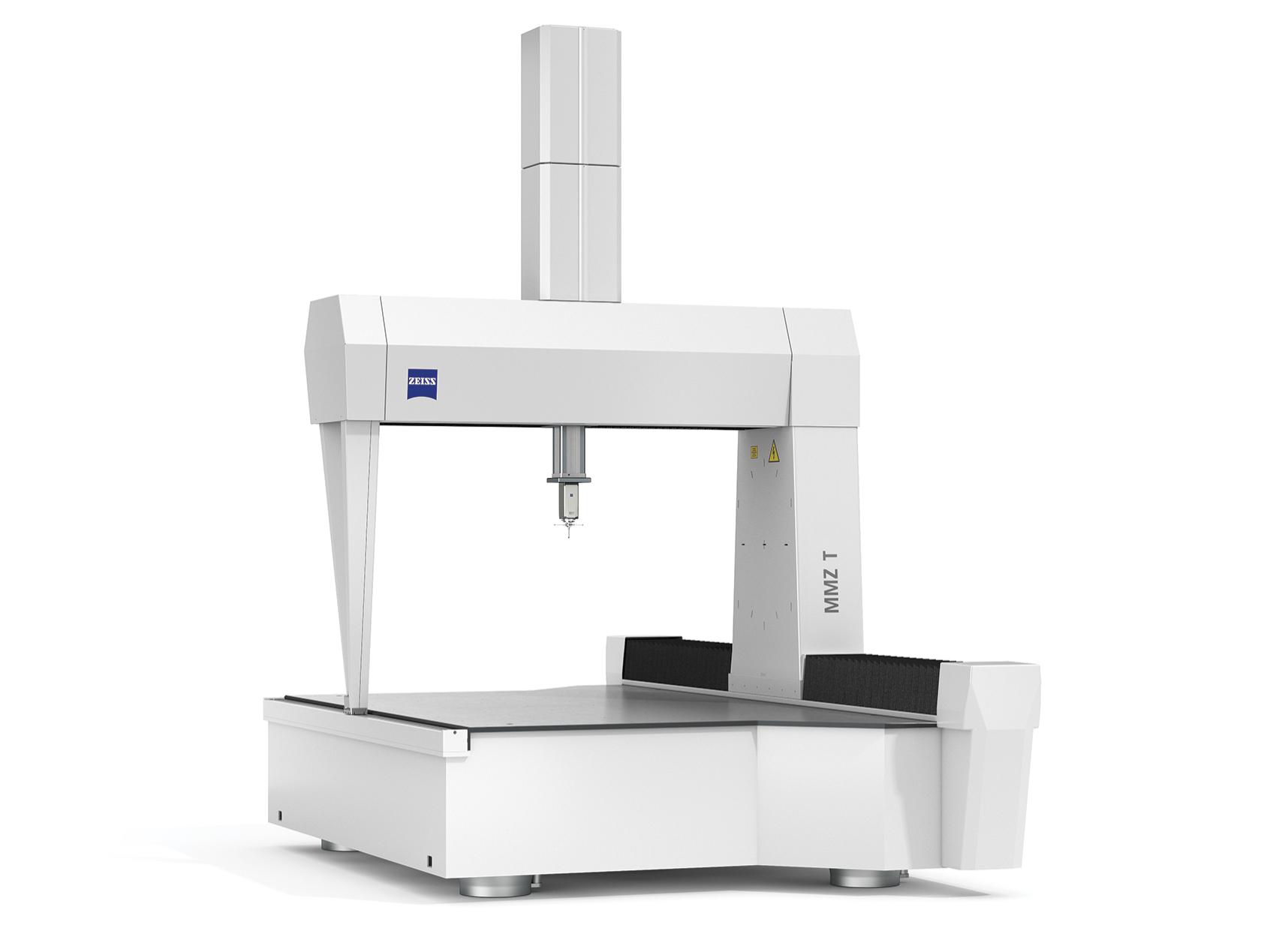

ZEISS MMZ T

Portálové měřicí stroje pro velmi těžké součásti (10 t)

Zjistěte více

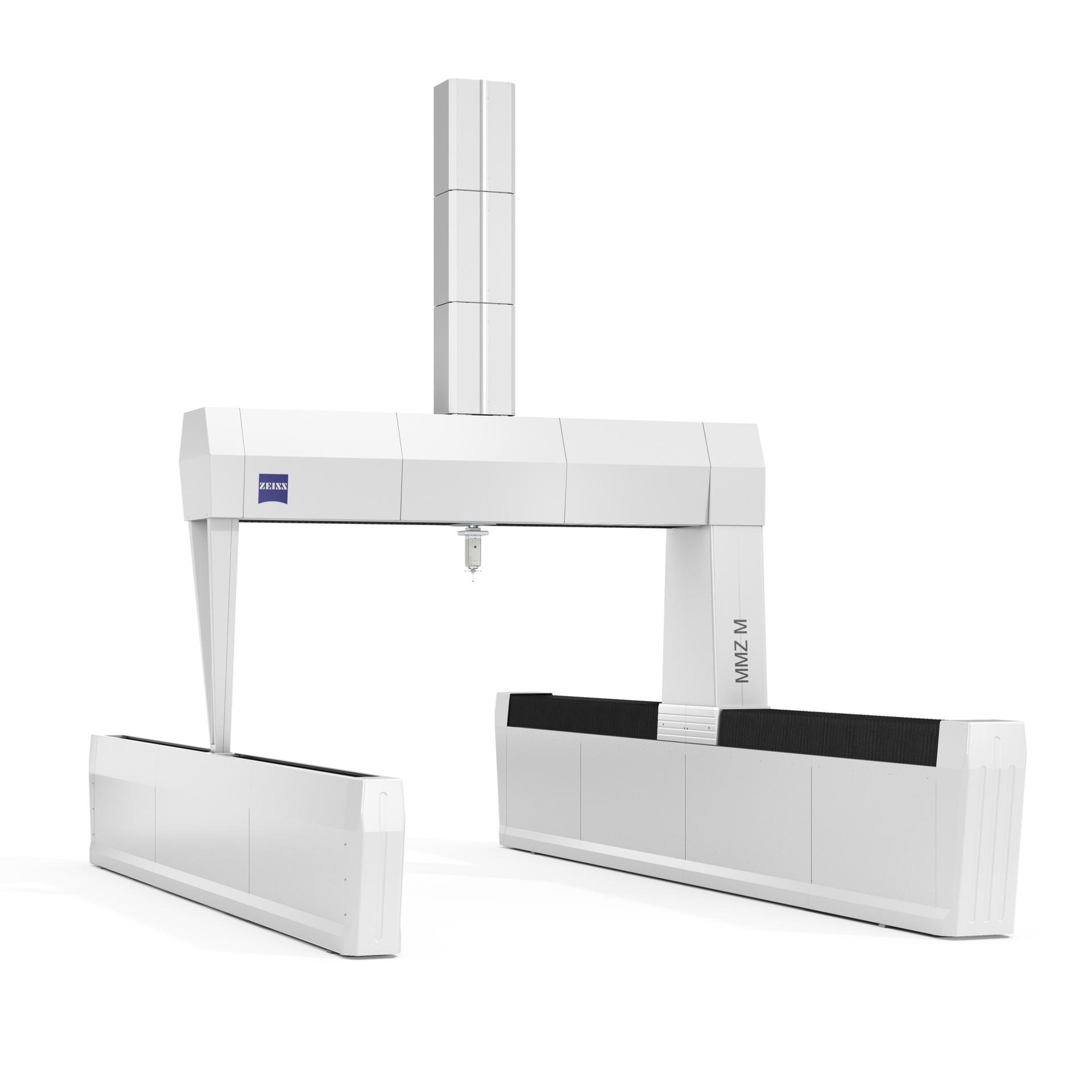

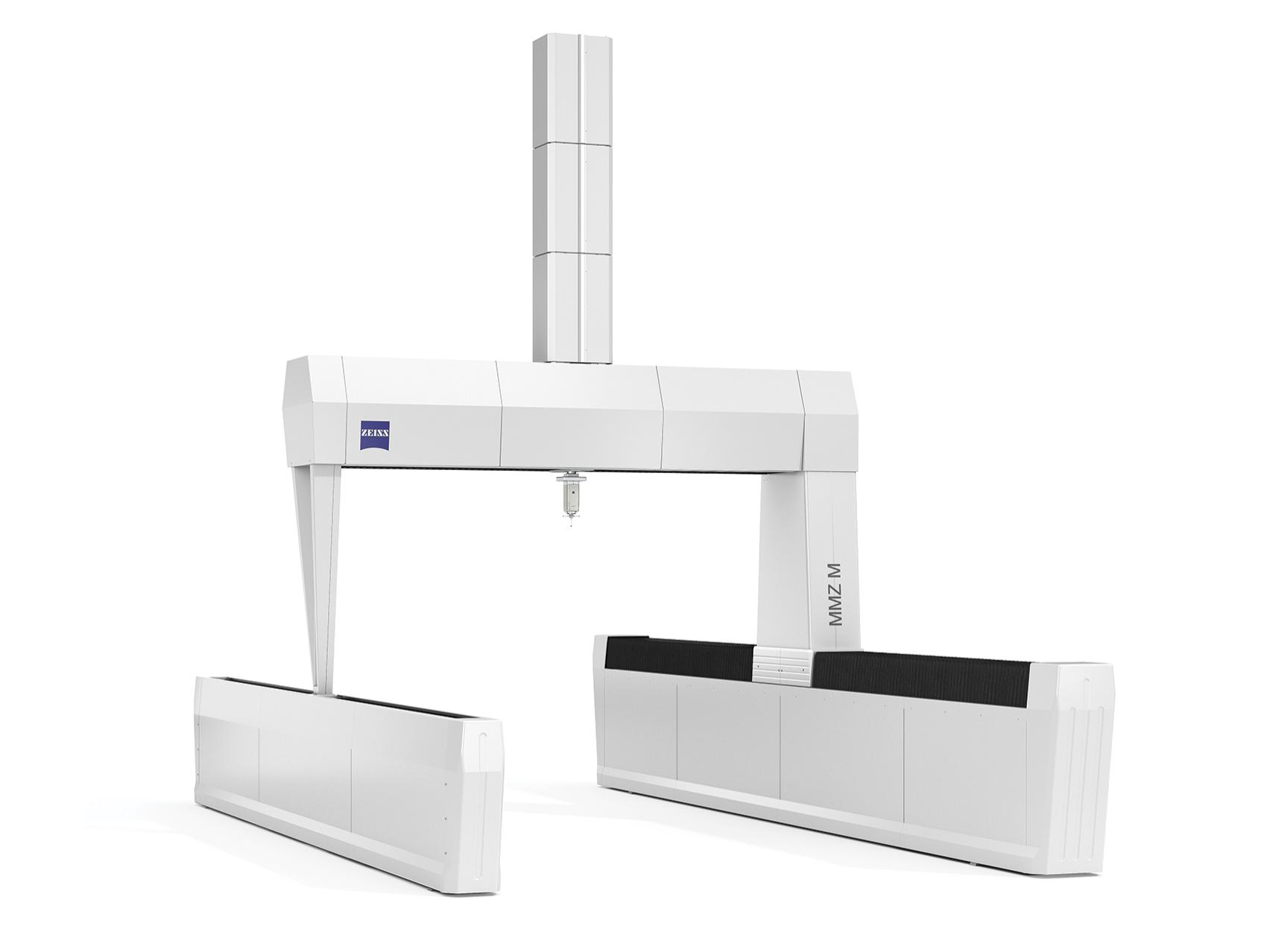

ZEISS MMZ M

Pro velké složité součásti s úzkými tolerancemi

Zjistěte více

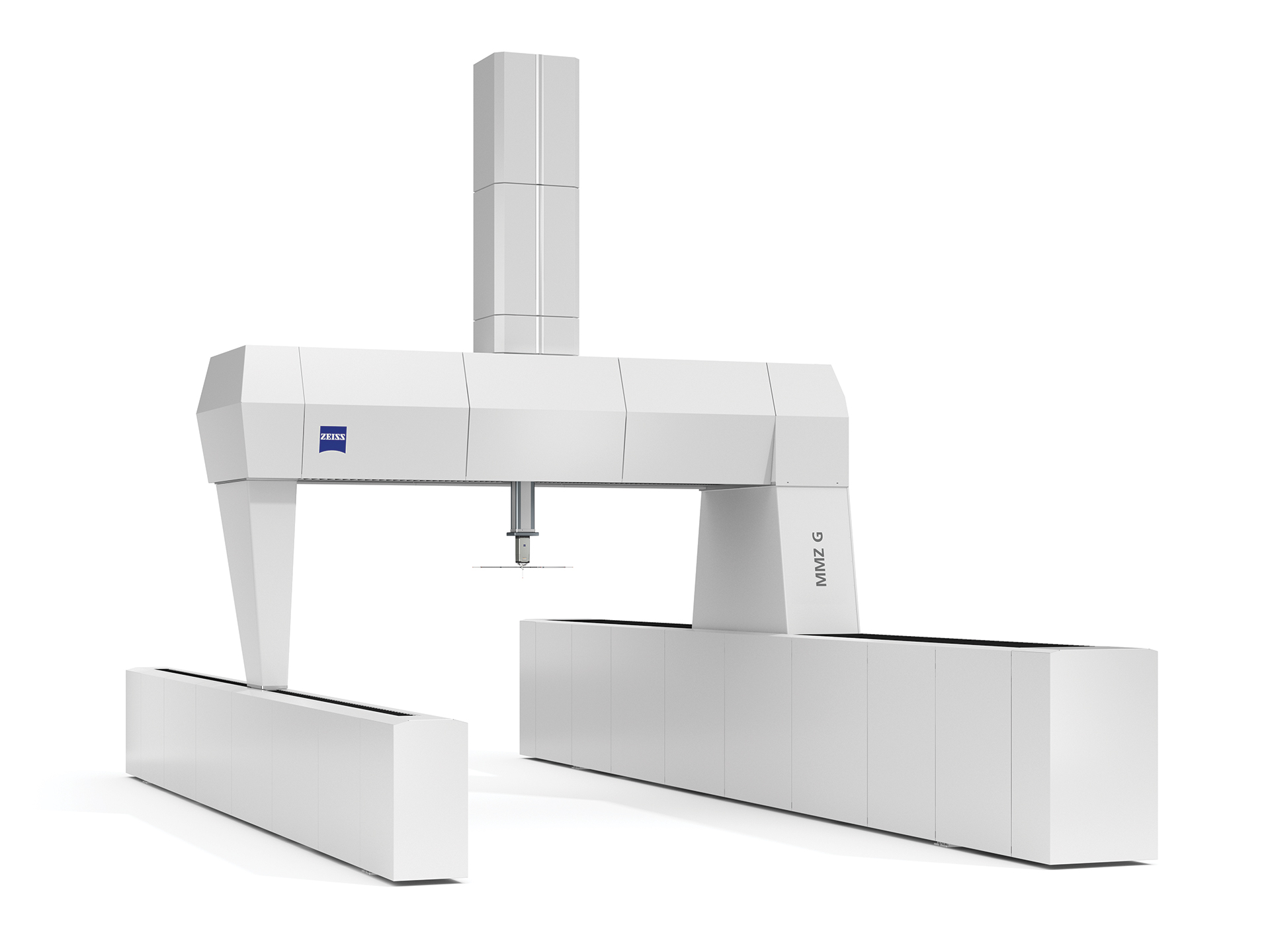

ZEISS MMZ G

Pro velké složité součásti s úzkými tolerancemi

Zjistěte více

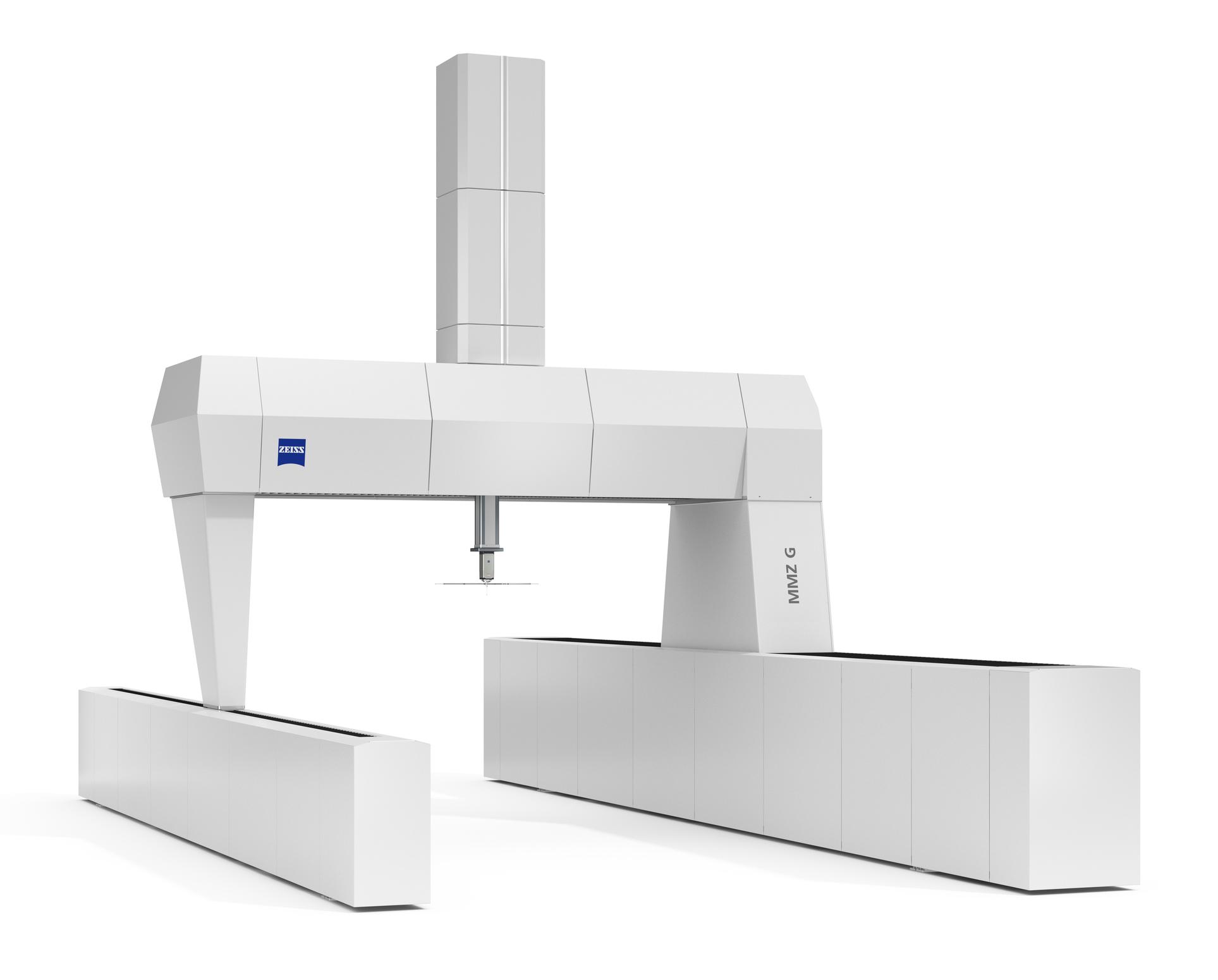

Největší souřadnicový měřicí stroj v portfoliu ZEISS

ZEISS MMZ G lze konfigurovat ve více než 200 různých kombinacích

8m

Maximální délka v X
10m

Maximální délka v Y
3,5m

Maximální délka v Z

Technické porovnání

	ZEISS MMZ 1 table	ZEISS MMZ T	ZEISS MMZ M	ZEISS MMZ G
Specifikace
Typ	Portálový	Portálový	Velký portálový	Velký portálový
Rozměry	20/30/15 20/40/15	X: 21 Y: 32; 44; 52 Z: 12; 16	X: 20; 30 Y: 30; 45; 60 Z: 12; 16; 20	Více než 200 možných kombinací Xmax: 80 Ymax: 100 Zmax: 35
Kompatibilní snímací hlava	VAST XT gold, VAST gold, VAST XTR, RDS – VAST XXT	VAST XT gold, VAST gold, VAST XTR RDS – VAST XXT	VAST XT gold, VAST gold, VAST XTR RDS – VAST XXT	VAST XT gold, VAST gold, VAST XTR RDS – VAST XXT
Přesnost	3,6 + L/250 µm	Od 2,4 + L/400 µm	Od 2,2 + L/400 µm	Od 2,2 + L/400 µm
Max. hmotnost součásti	5 t	10 t	V závislosti na tloušťce základu	V závislosti na tloušťce základu
Vyžaduje základ	Ne*	Ne*	Ano	Ano
