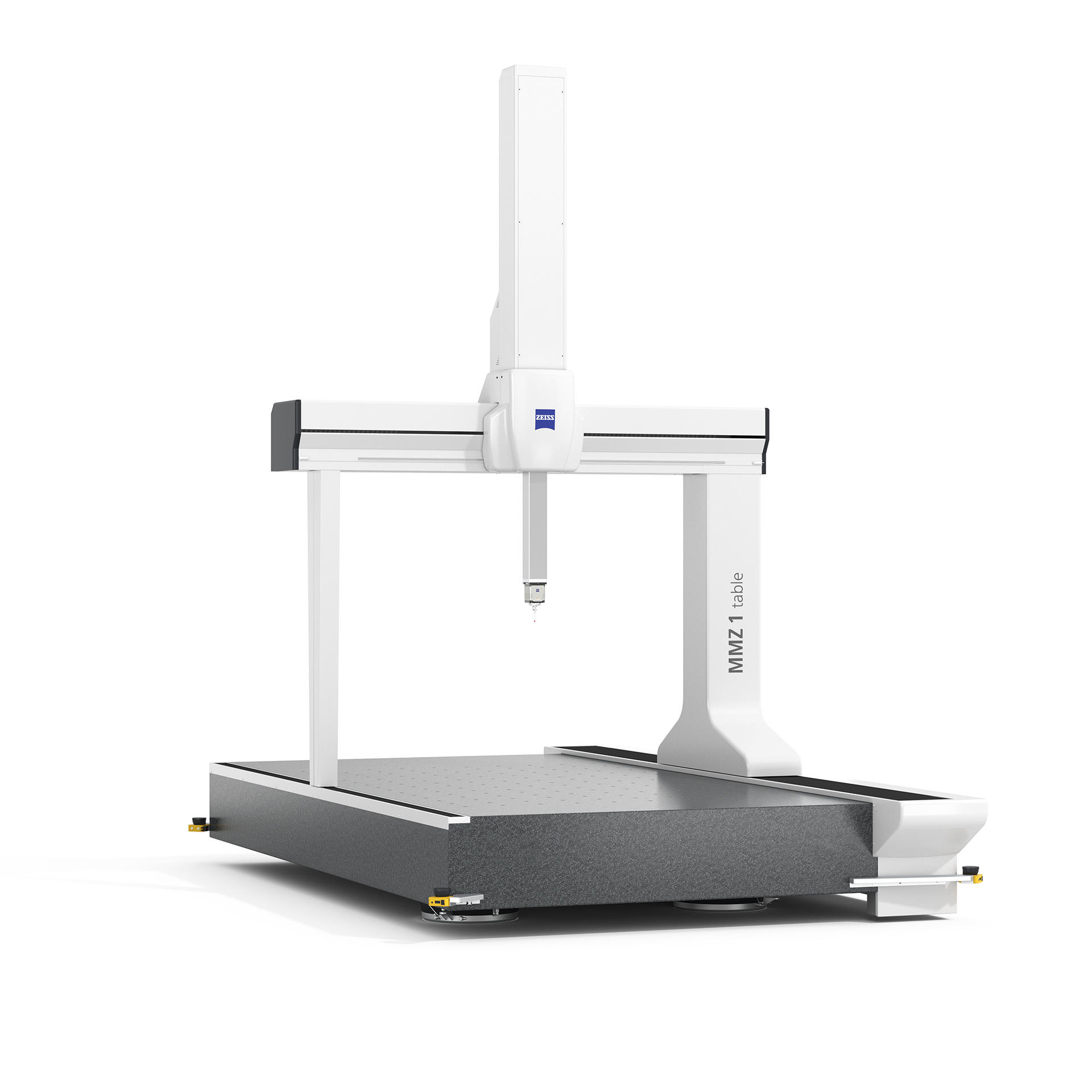

Velký souřadnicový měřicí stroj

ZEISS MMZ 1 table

Kompaktní řešení pro velkoobjemové díly

ZEISS MMZ 1 table je vhodný pro velké obrobky do 5 tun a aplikace, kde jsou vyžadována přesná kontaktní měření a kde se měření rozměrů, tvaru a polohy vyhodnocuje s nejvyšší přesností – se senzorem ZEISS VAST XT gold.

Stabilní konstrukce pro vysoký výkon
Bezpečnostní laserové skenery
Flexibilní a udržitelný systém
Pneumatická izolace vibrací – není potřeba základ

Stabilní konstrukce pro vysoký výkon

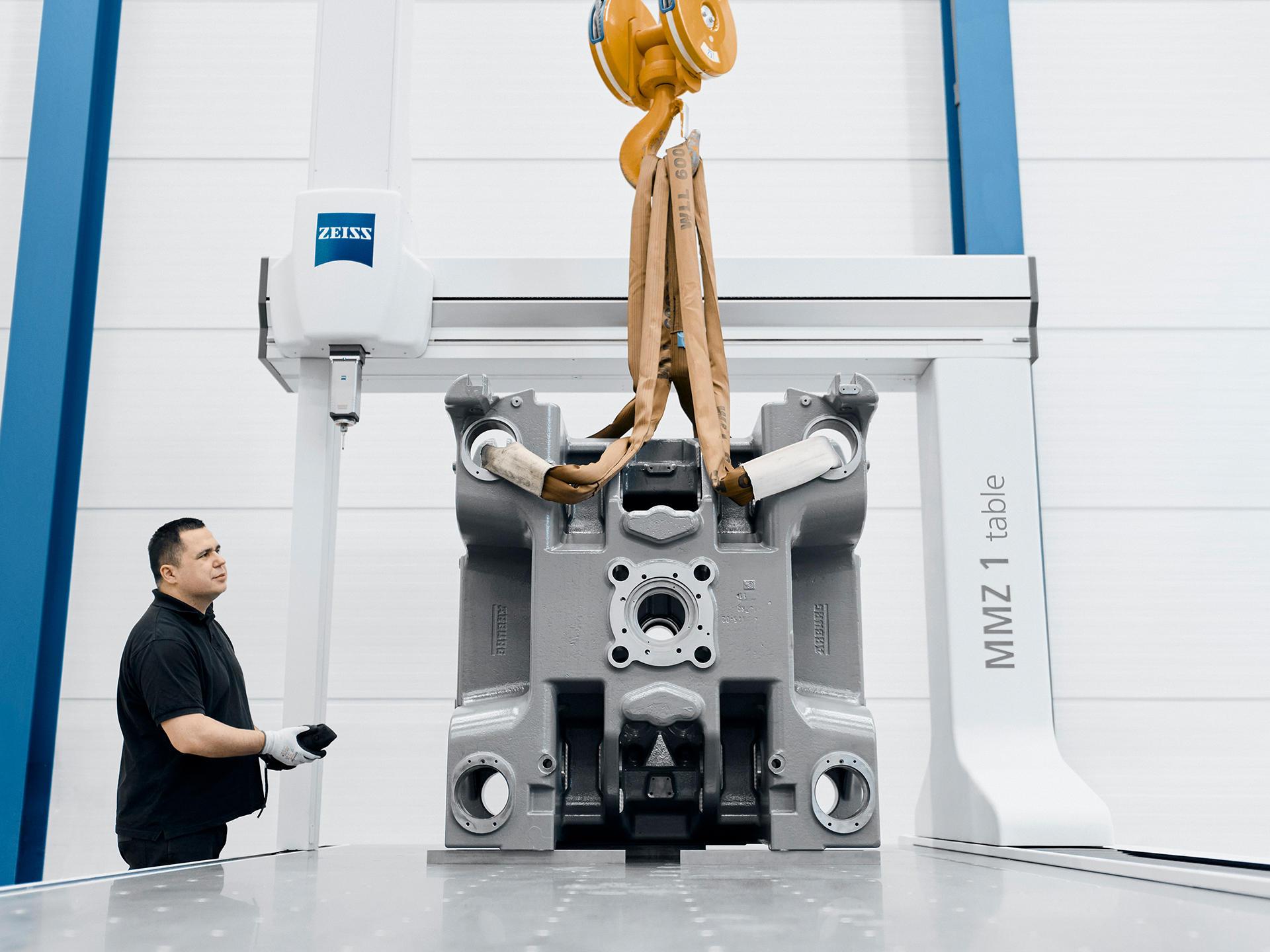

Robustní souřadnicový měřicí stroj s vysokou přesností

Konstrukce ZEISS MMZ 1 table umožňuje měření velkoobjemových součástí o hmotnosti až 5 t. Přesnost od 3,6 + L/250 µm a vysoká opakovatelnost jsou zaručeny.

Vodicí granitové dráhy Y jsou zakryty a uzavřeny měchy, což zajišťuje zvýšenou odolnost proti prachu a nečistotám. Další robustnost zajišťuje pinola z karbidu křemíku, která kromě zlepšené teplotní stability také snižuje poškrábání povrchu.

Díky svému rovnému a čistému povrchu umožňuje měřicí stroj jasný výhled na měřicí prostor. Má také uživatelsky příznivou výšku, lze jej zakládat ze všech stran, což zajišťuje plynulý provoz v průběhu celého procesu.

ZEISS MMZ 1 table je k dispozici ve dvou velikostech: 20/30/15 a 20/40/15.

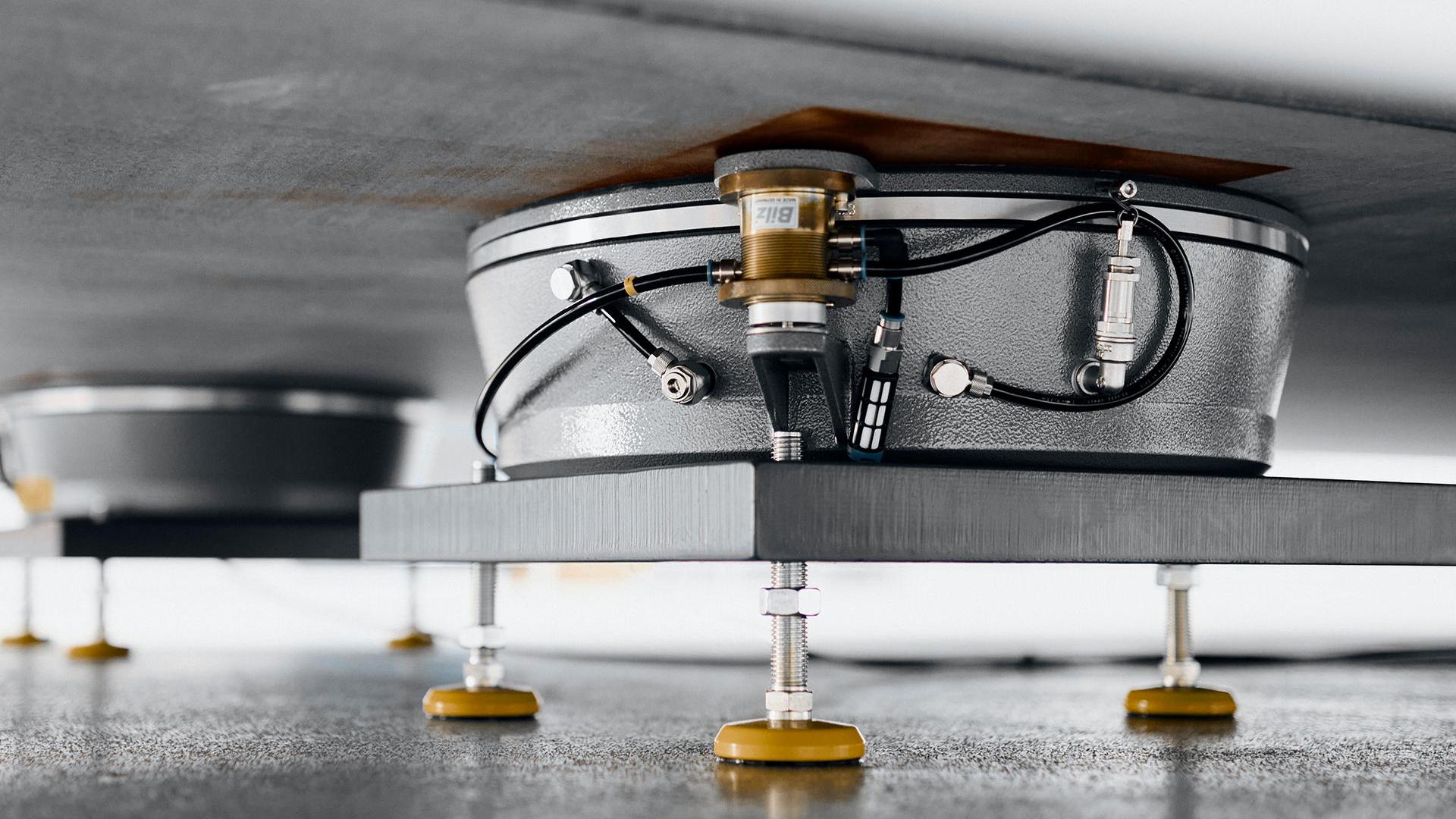

Pneumatická izolace vibrací

Vzhledem k nízkému zatížení podlahy a standardní pneumatické izolaci proti vibracím není nutný drahý základ. Přesto je zaručeno zatížení obrobkem až 5 tun.

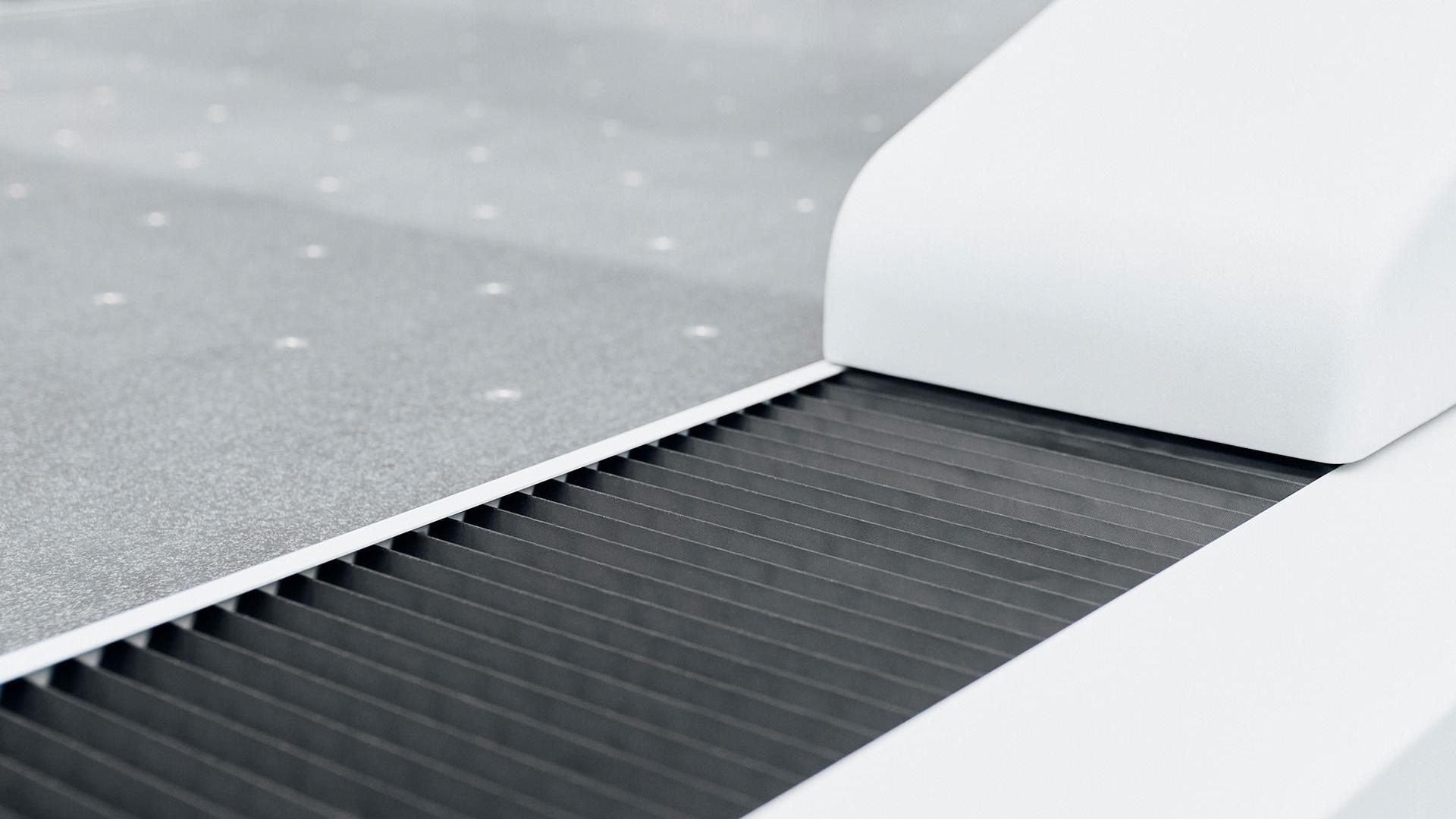

Zakrytá vedení

Vodicí dráhy X a Y jsou chráněny před znečištěním měchovými kryty, což vede ke zvýšené stabilitě a menším nárokům na údržbu drah.

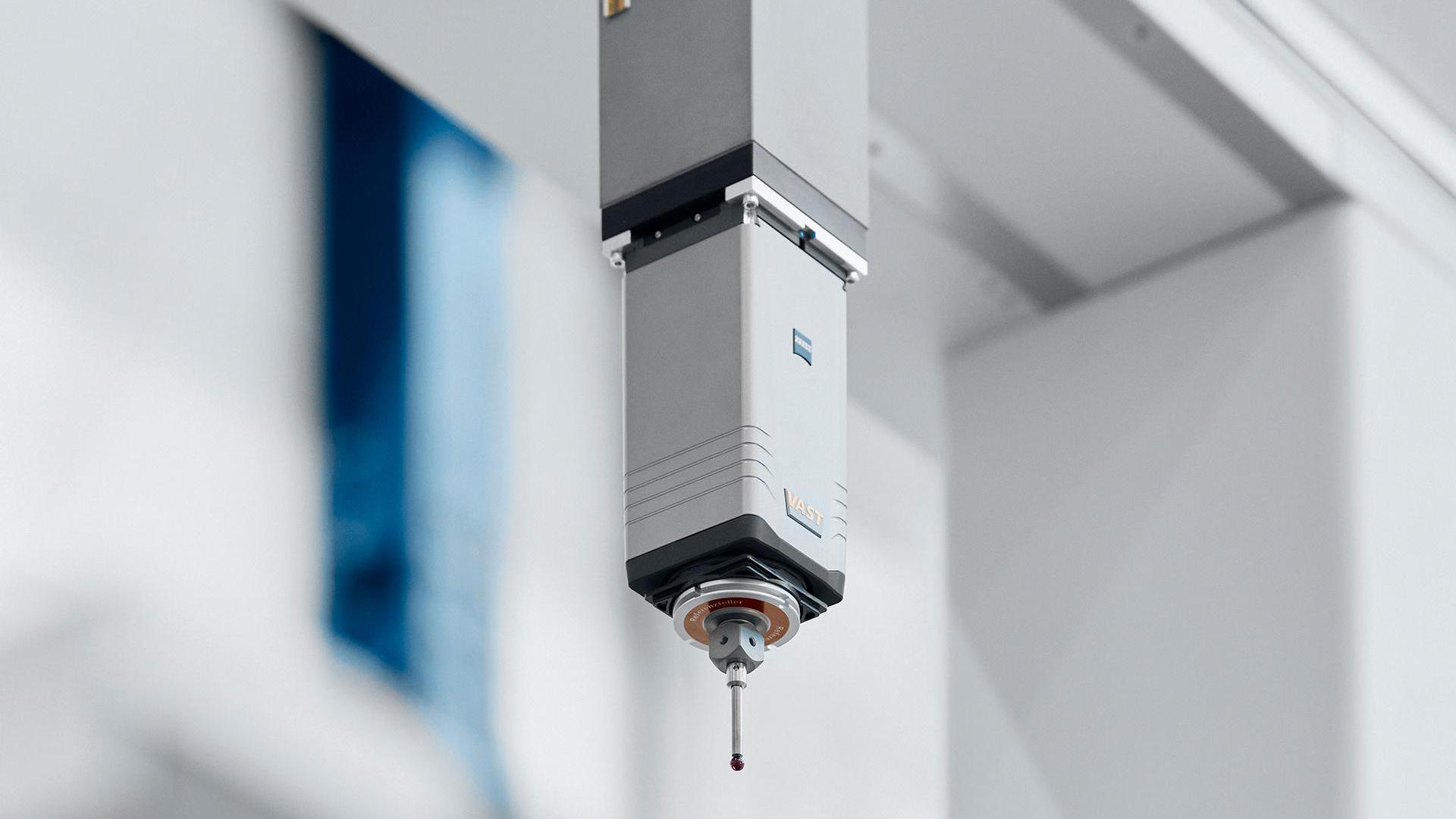

Pinola z karbidu křemíku

Zlepšuje teplotní stabilitu a poskytuje povrch, který zabraňuje poškrábání a deformaci od zdrojů tepla, což vede k vyšší přesnosti a sníženým nárokům na servis díky vyšší tuhosti souřadnicového měřicího stroje.

Vyvážení bezpečnosti, flexibility a efektivity

Kromě technické dokonalosti komponent a stabilní konstrukce stroje je ZEISS MMZ 1 table vybaven řadou uživatelsky přívětivých funkcí pro zlepšení pracovních postupů a uživatelského prostředí.

Laserové skenery pro zvýšenou bezpečnost

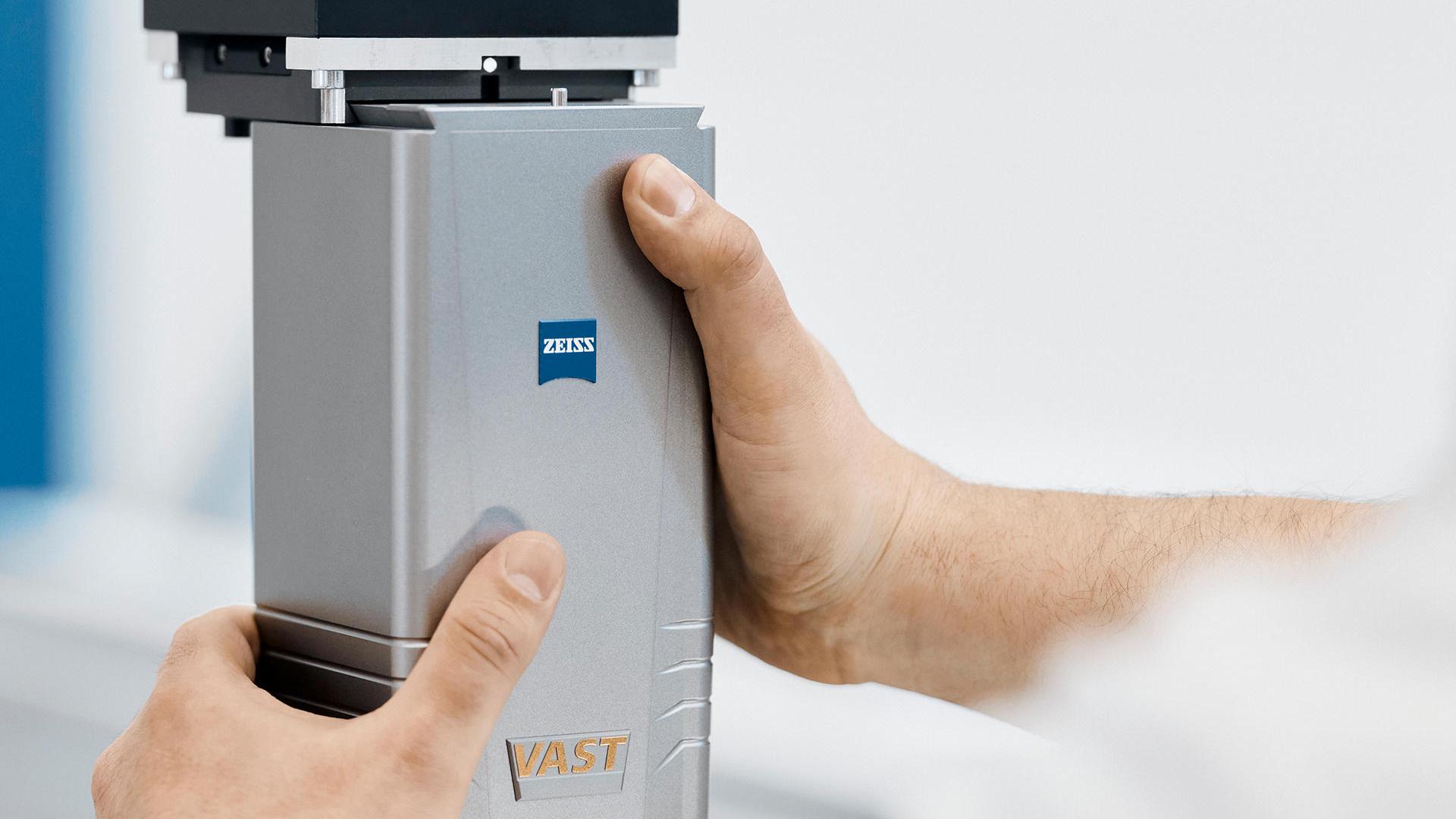

Technologie ZEISS mass

Díky technologii ZEISS mass lze ZEISS MMZ 1 tabel používat s různými dotykovými senzory, což zvyšuje flexibilitu pro různé měřicí úlohy.

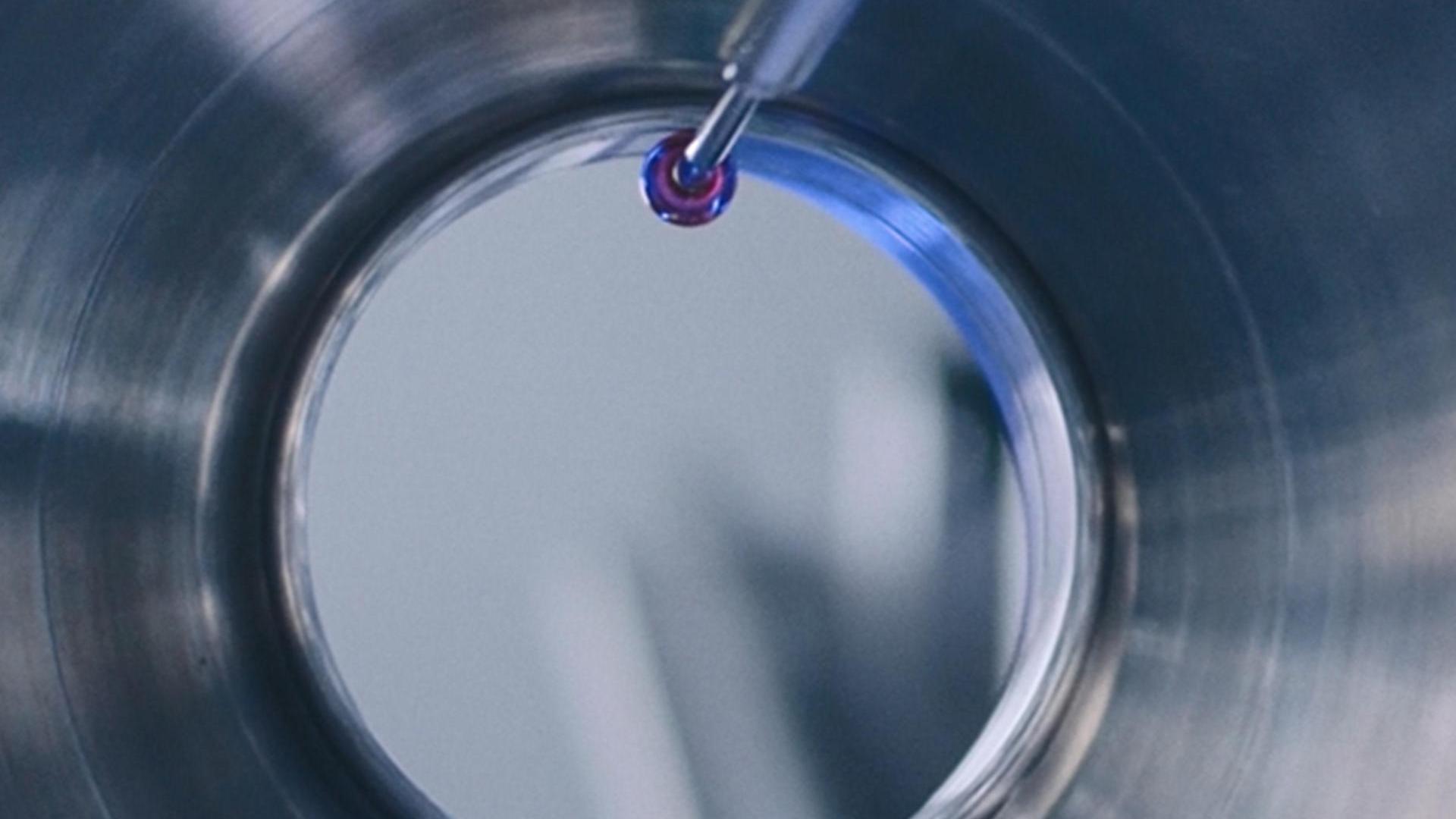

ZEISS VAST navigator a balíček Performance

CALYPSO VAST navigator a balíček Performance

Umožňuje ještě rychlejší kalibraci a snímání, také vyšší přesnost, což vede k rychlejším měřením a vyššímu výkonu. ZEISS VAST Performance s funkcemi FlyScan a QuickChange zajišťuje maximální produktivitu zkrácením dráhy pojezdu. Tím se dosahuje úspory času až 40 % a zrychluje se automatická výměna snímačů až o 60 %.

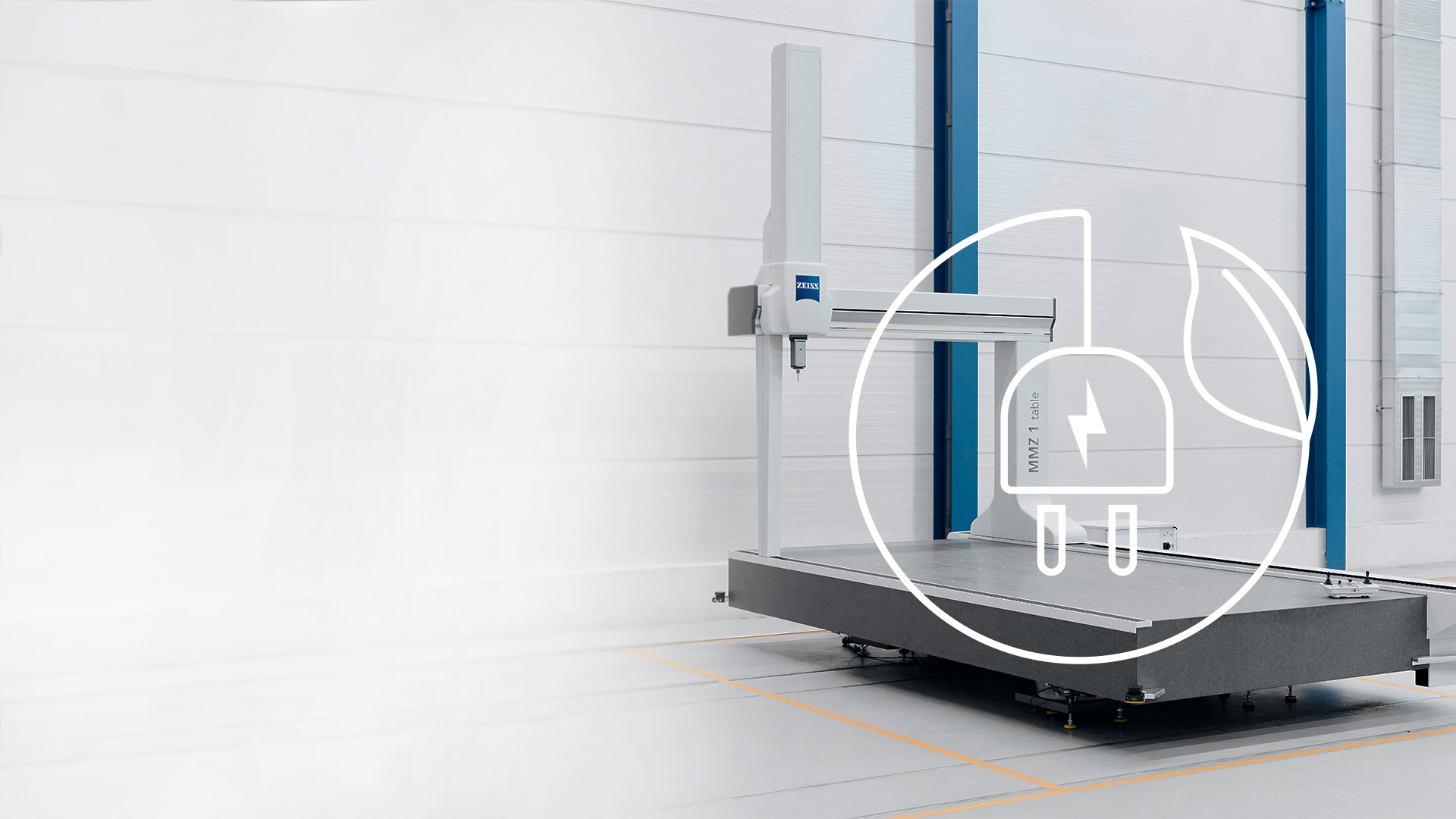

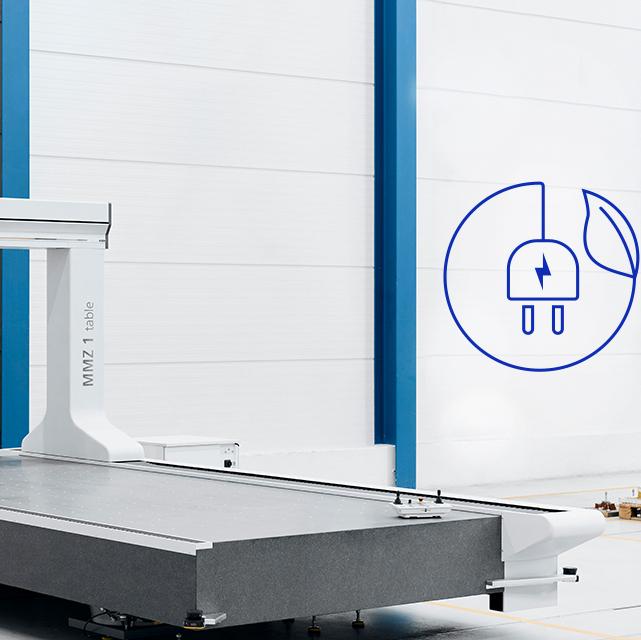

Větší udržitelnost ve vašich měřicích procesech s ZEISS MMZ 1 table

Spotřeba energie hraje klíčovou roli v životním cyklu každého stroje během používání a významně ovlivňuje ekologickou stopu. ZEISS MMZ 1 table je příkladem efektivního využívání zdrojů, zahrnuje funkce pro úsporu energie.

Fukce pro udržitelnost

Snižuje spotřebu energie během prostojů a množství energie potřebné v systému.

Automaticky vypíná stlačený vzduch do vzduchových ložisek po uplynutí definované doby, a tím minimalizuje spotřebu vzduchu, když se souřadnicový měřicí stroj nepoužívá.

Inteligentní řízení energie umožňuje rekuperaci energie. Energie generovaná při brzdění se ukládá a přenáší do další akcelerace.

Technické údaje

Typ	Portálová konstrukce
Velikosti	20/30/15 20/40/15
Kompatibilní senzory	VAST XT gold VAST gold VAST XTR, RDS – VAST XXT
Přesnost	3,6 + L/250 µm
Max. hmotnost součásti	5 t
Potřeba základu	Ne, pokud podlaha unese zátěž
Software	ZEISS CALYPSO, ZEISS CALYPSO navigator, ZEISS CALYPSO performance
