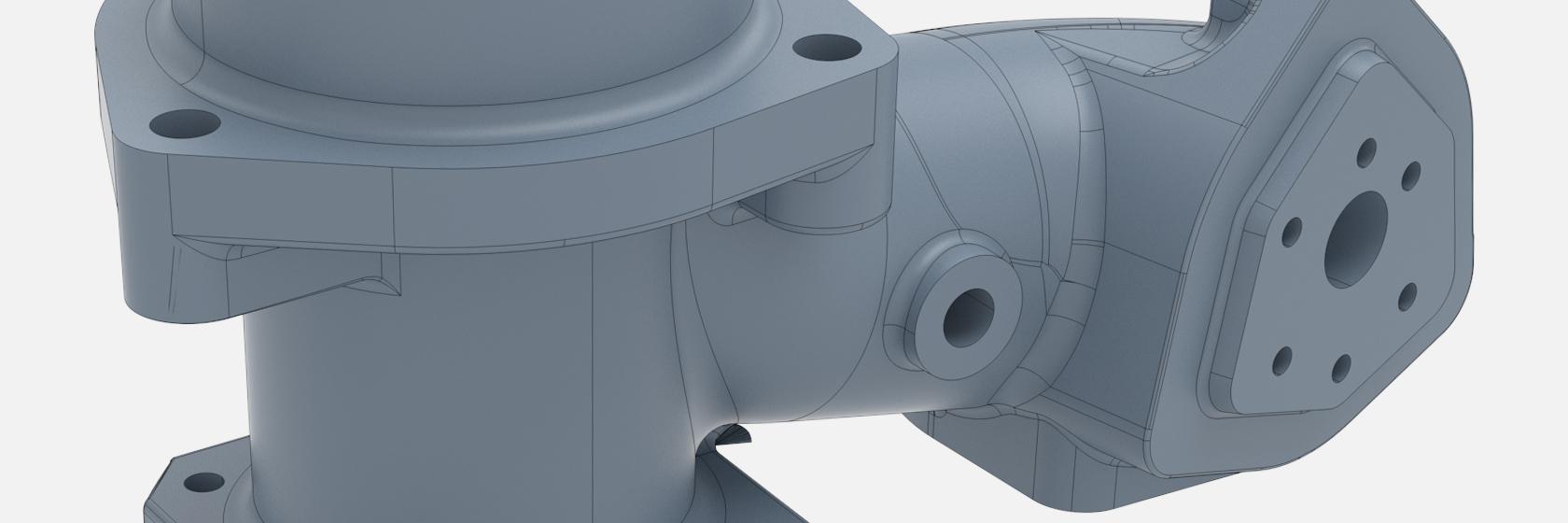

Návrh dílů (CAD/PMI)

Pokud byl CAD model dílu již při konstrukčním návrhu opatřen kontrolními prvky, lze 3D měření a kontrolu provést bez výkresů přímo na souboru dat PMI. Bezkontaktní senzor ATOS kromě toho umožňuje celoplošné snímání geometrie, což umožňuje zpětnou vazbu a přizpůsobení geometrie součásti a nástrojů do stávajících CAD dat pro nutné korekce nástrojů (pokročilé CAD modelování). Získaná 3D měřená data slouží také pro tvorbu konstrukčních dat v oblasti reverzního inženýrství.

Použití

• Plánování kontrol v CAD (PLM) pro Průmysl 4.0
• Rozhraní PMI (CATIA, Creo Parametric, NX)
• Možnost importu tolerančních tabulek
• Kompenzace smrštění, deformace, přídavku na obrábění v CAD

Přímý import a vyhodnocení dat PMI včetně specifikací tolerancí z 3D konstrukčních modelů urychluje vývoj nových produktů a výrobní procesy díky plánování 3D měření na datové sadě CAD před výrobou součásti. Digitální kontrolní data zajišťují nepřetržitou kontrolu v rámci celého systému správy životního cyklu produktu (Průmysl 4.0).
