Deformace vstřikovaných dílů

Vstřikované plastové díly se po výrobě často odchylují od požadovaného tvaru a neodpovídají původnímu výkresu. Deformace a smršťování jsou běžné a zaměstnávají výrobce nástrojů a forem při vývoji produktů. Tento problém představuje výzvu i pro metrology. Jak správně vyhodnotit deformace při vyhodnocování dílů, aniž by vznikaly zbytečné zmetky?

Vstřikování umožňuje nákladově efektivní výrobu geometricky složitých plastových dílů v jediném pracovním kroku. Plastové díly jsou však po výrobě často deformované kvůli materiálovým a procesním parametrům. Úpravy forem jsou časově i finančně náročné a často vyžadují několik korekčních smyček, aby bylo dosaženo požadovaného tvaru dílu.

Změna procesních a materiálových parametrů

Rozsah deformací a smrštění lze pozitivně ovlivnit prostřednictvím parametrů formy, jako je systém vtoků, chlazení a výhoz, a také parametrů stroje, jako je vstřikovací tlak, udržovací tlak, doba udržování a chlazení. Deformace však neznamená automatické zhoršení funkce součásti, a proto je třeba ji posuzovat diferencovaně. Ovlivňuje deformace skutečně funkci a jaké úpravy formy jsou nutné?

Reálné měření dílů


      Jedno měření, dva výsledky

    Softwarová aplikace De-Warp kompenzuje deformace pomocí výkonných algoritmů. Místo mechanických upínacích bodů můžete v softwaru definovat virtuální upínací body. To znamená, že změříte díl bez upnutí v původním stavu a poté několika málo kliknutími vygenerujete výsledek měření v upnutém stavu. Zcela bez upínacího přípravku! S jedním výsledkem měření získáte několik odpovědí najednou: Jaká je skutečná deformace? Lze deformaci mechanicky kompenzovat při instalaci nebo montáži? Je díl i přes deformaci funkční? De-Warp je k dispozici jako bezplatná aplikace pro softwarové licence ZEISS INSPECT Optical 3D a ZEISS INSPECT X-Ray.

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

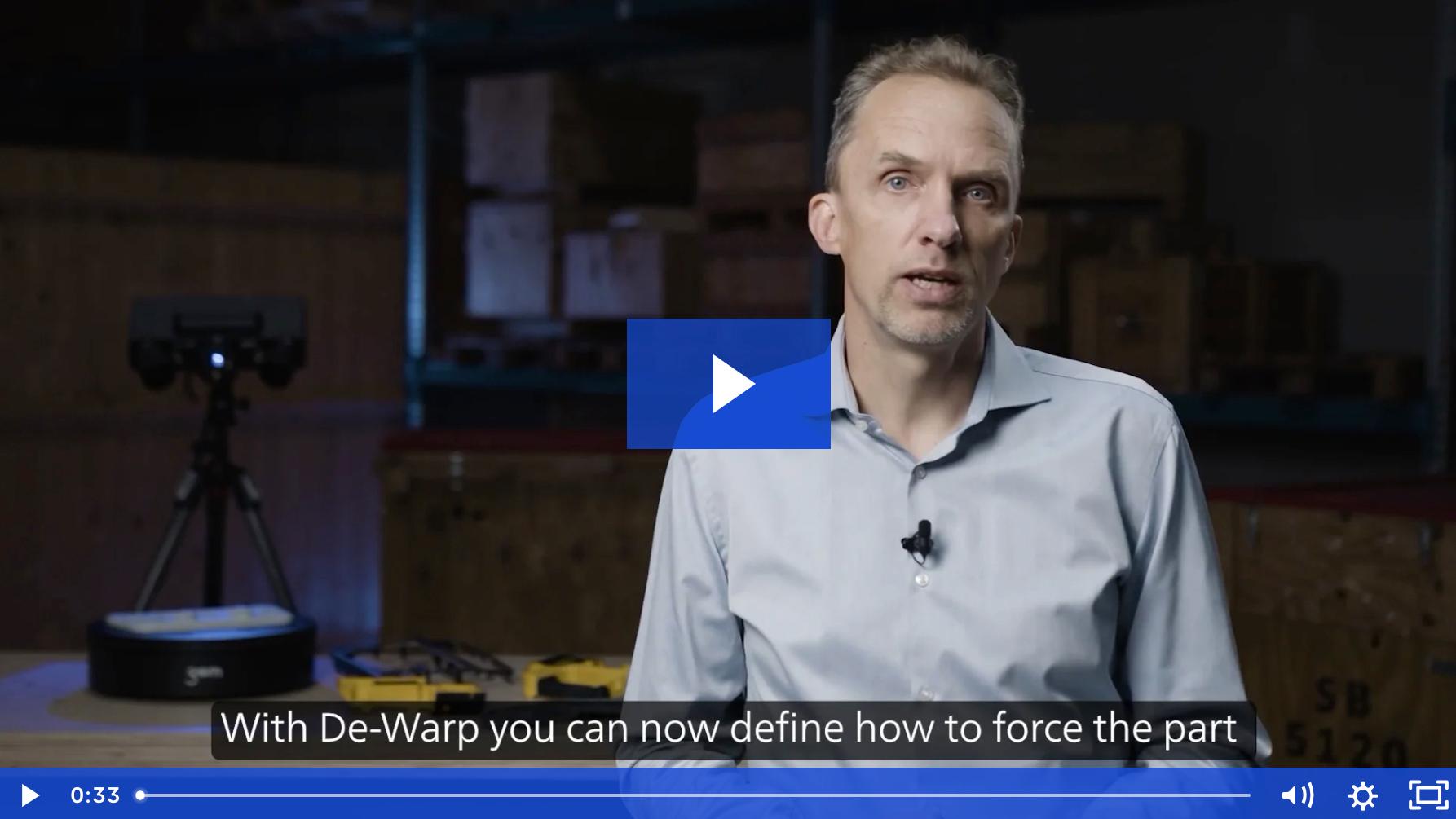

Jak De-Warp funguje?

Tato inovativní technologie je založena na speciálně vyvinutém Voxelizeru. Deformační modely se vypočítávají působením virtuální síly na díl definováním několika upínacích bodů. Tímto způsobem je součást uvedena jediným kliknutím do upnutého stavu. Při celoplošném porovnání s CAD modelem lze výsledek měření snadno přepínat mezi oběma stavy (neupnutý/upnutý).

De-Warp s 3D skenováním
De-Warp s CT

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

Použijte aplikaci De-Warp v softwaru ZEISS INSPECT Optical 3D a měřte své díly bez přípravku. ***Náš software má nyní název ZEISS INSPECT***.

De-Warp s 3D skenováním
Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

De-Warp je k dispozici jako bezplatná aplikace pro software ZEISS INSPECT X-Ray a pomáhá vám správně vyhodnotit deformaci. ***Náš software má nyní název ZEISS INSPECT***.

De-Warp s CT
