ZEISS BOSELLO WRE thunder

Kontrola kol s plnou rychlostí

ZEISS BOSELLO WRE thunder je vysokorychlostní systém určený pro 2D rentgenovou inline detekci vad, který umožňuje rychlou kontrolu kol z lehkých slitin v rámci výrobního cyklu. Zajišťuje spolehlivou kontrolu všech vyrobených kol, přesně identifikuje a vyhodnocuje kritické vady v souladu se stanovenými požadavky.

Rychlá 100% kontrola kol z lehkých slitin
Robustní a spolehlivý systém v náročném průmyslovém prostředí
Optimalizován pro plně automatizovanou kontrolu

2D inline kontrola kol z lehkých slitin

ZEISS Bosello WRE thunder je 2D rentgenové řešení pro spolehlivou a rychlou identifikaci vad na výrobní lince. Systém kontroluje širokou paletu modelů kol a detekuje odchylky od předem definovaných norem a specifikací.

Umožňuje okamžité zahájení kontroly a minimalizaci doby prostojů.

Rychlé skenování pro vysokou propustnost

Koncept průchozího systému umožňuje rychlou výměnu kola za méně než 2,5 sekundy. Díky chytré koordinaci čtyř dveří – dvou vnitřních a dvou vnějších – může rentgenový zdroj běžet nepřetržitě. To umožňuje okamžité zahájení kontroly a minimalizaci doby prostojů. I když je třeba zkontrolovat různá kola, systém automatické identifikace kol rozpozná model ráfku, načte příslušný kontrolní program a najde správné vyrovnání pro skenování, aniž by to narušilo výrobní cyklus.

Dokonalá integrace do výrobního prostředí

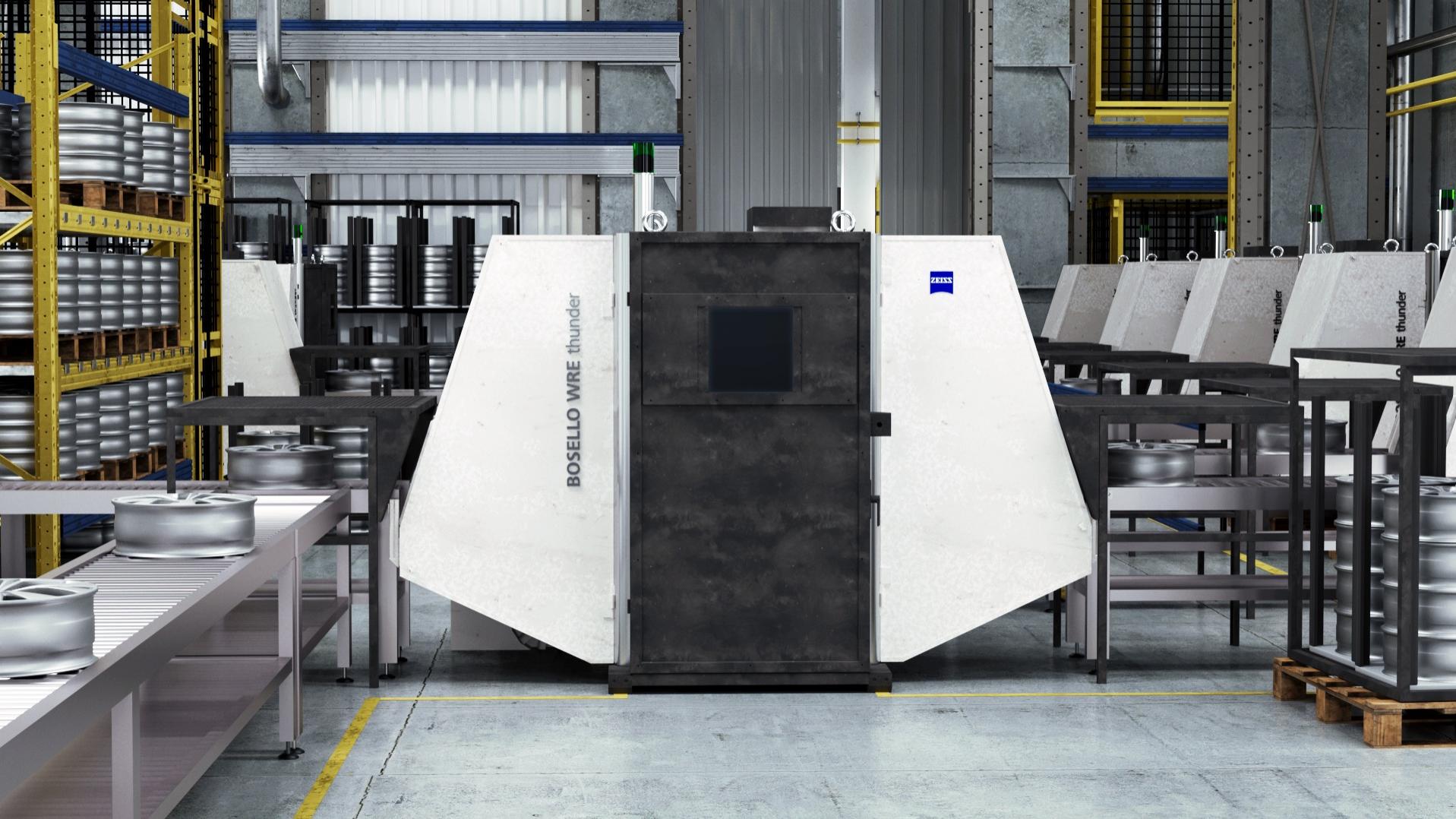

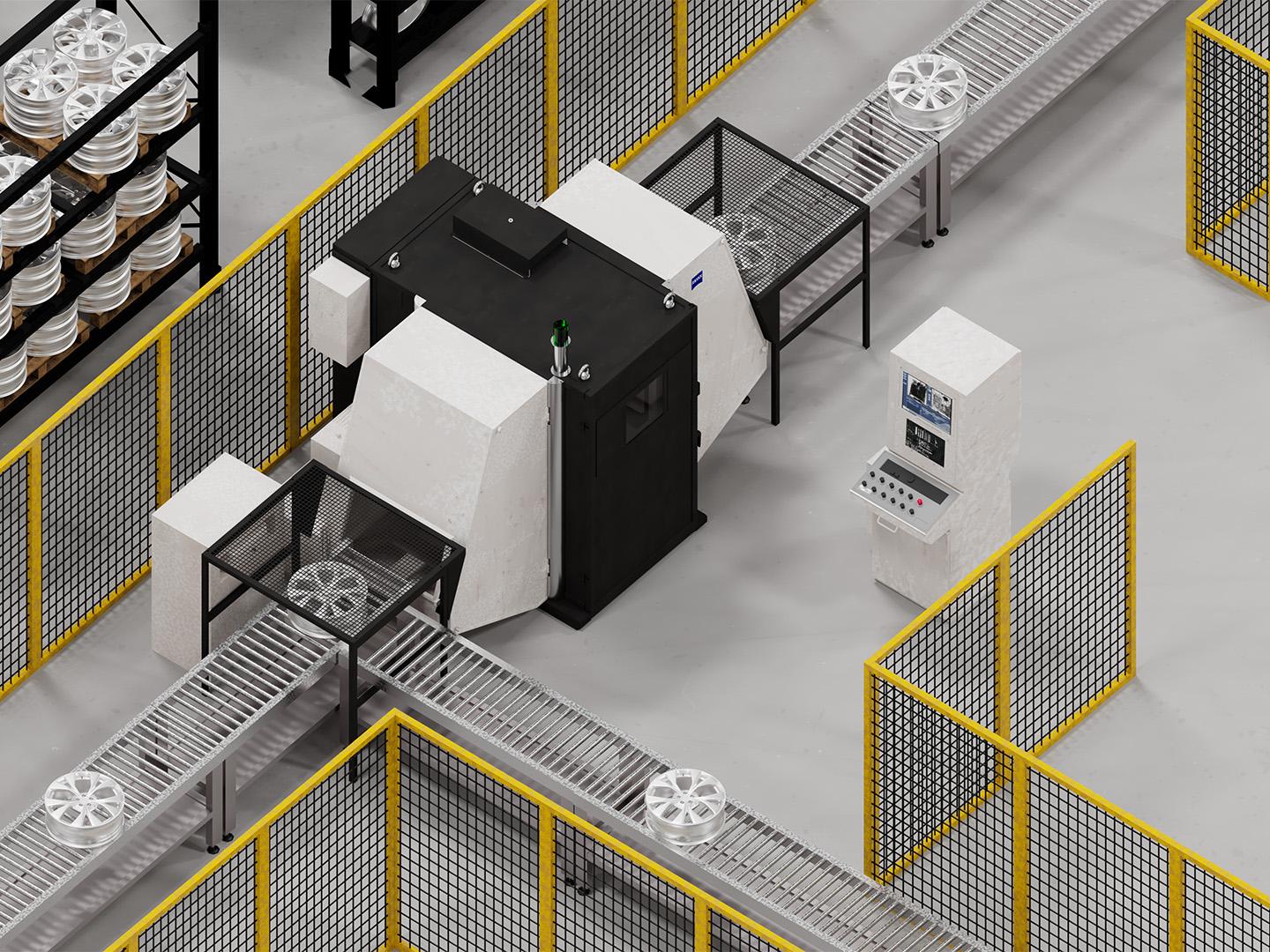

ZEISS BOSELLO WRE Thunder se vyznačuje robustní odolnou konstrukcí, a proto je ideální pro náročné použití v drsném výrobním prostředí. Jeho kompaktní design s půdorysem pouhých 5,8 m² zajišťuje snadné umístění a integraci do stávajících výrobních linek. Navíc nabízí přizpůsobitelné funkce, jako jsou signály rozhraní pro hladké připojení ke stávající dopravníkové lince a vyřazování vadných dílů podle vašich specifických požadavků.

Snadno použitelný software s rychlým snímáním obrazu umožňuje plně automatizovanou 2D rentgenovou kontrolu a vyhodnocení v souladu s normami ASTM.

Automatizované vyhodnocení pro spolehlivé kontroly

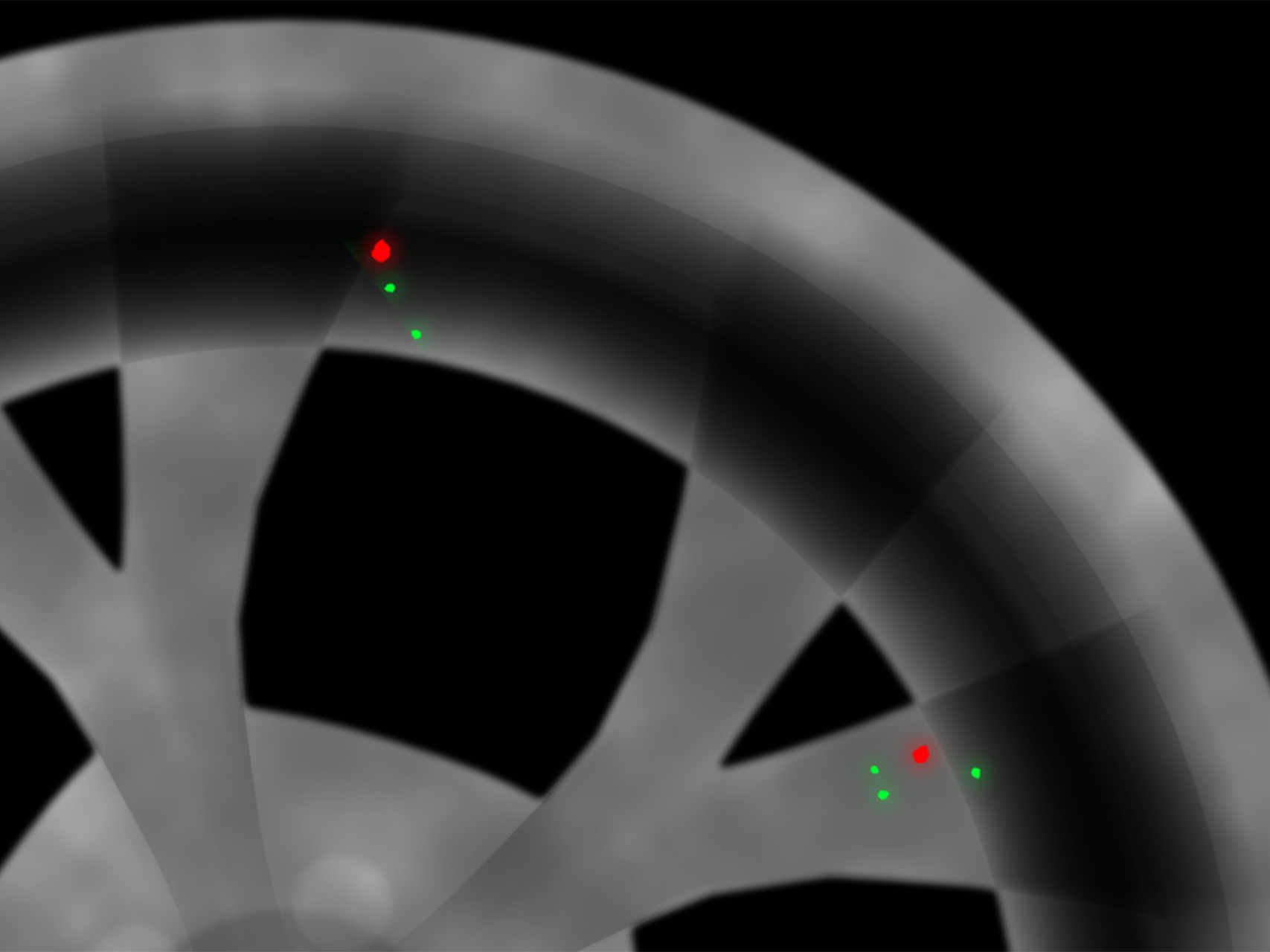

Snadno použitelný software s rychlým pořízením obrazu umožňuje plně automatizovanou 2D rentgenovou kontrolu a vyhodnocení v souladu s normami ASTM. Vadné díly jsou spolehlivě detekovány, klasifikovány díky internímu softwaru FARIS a automaticky vyřazovány z výrobní linky. Zároveň jsou všechny informace o kontrolovaných odlitcích dokumentovány v databázi, což zajišťuje úplnou sledovatelnost ve výrobě.

ZEISS BOSELLO WRE thunder je navržen pro nepřetržitý provoz ve výrobním cyklu a umožňuje spolehlivou a automatizovanou kontrolu 100 % všech vyrobených kol. Optimálně synchronizované komponenty zajišťují rychlou a bezpečnou přepravu ráfků, snižují vibrace a dosahují vysoké přesnosti s krátkou dobou skenování.

Optimalizované komponenty zaručují vysokou stabilitu systému

Automatické vyrovnání

Zdroj a detektor, které nejsou mechanicky propojeny (C-rameno), jsou dokonale vyrovnány pomocí softwaru. Tato metoda optimalizuje polohování součástí během skenování, snižuje vibrace a vede k vyšší přesnosti.

Bezpečný úchop

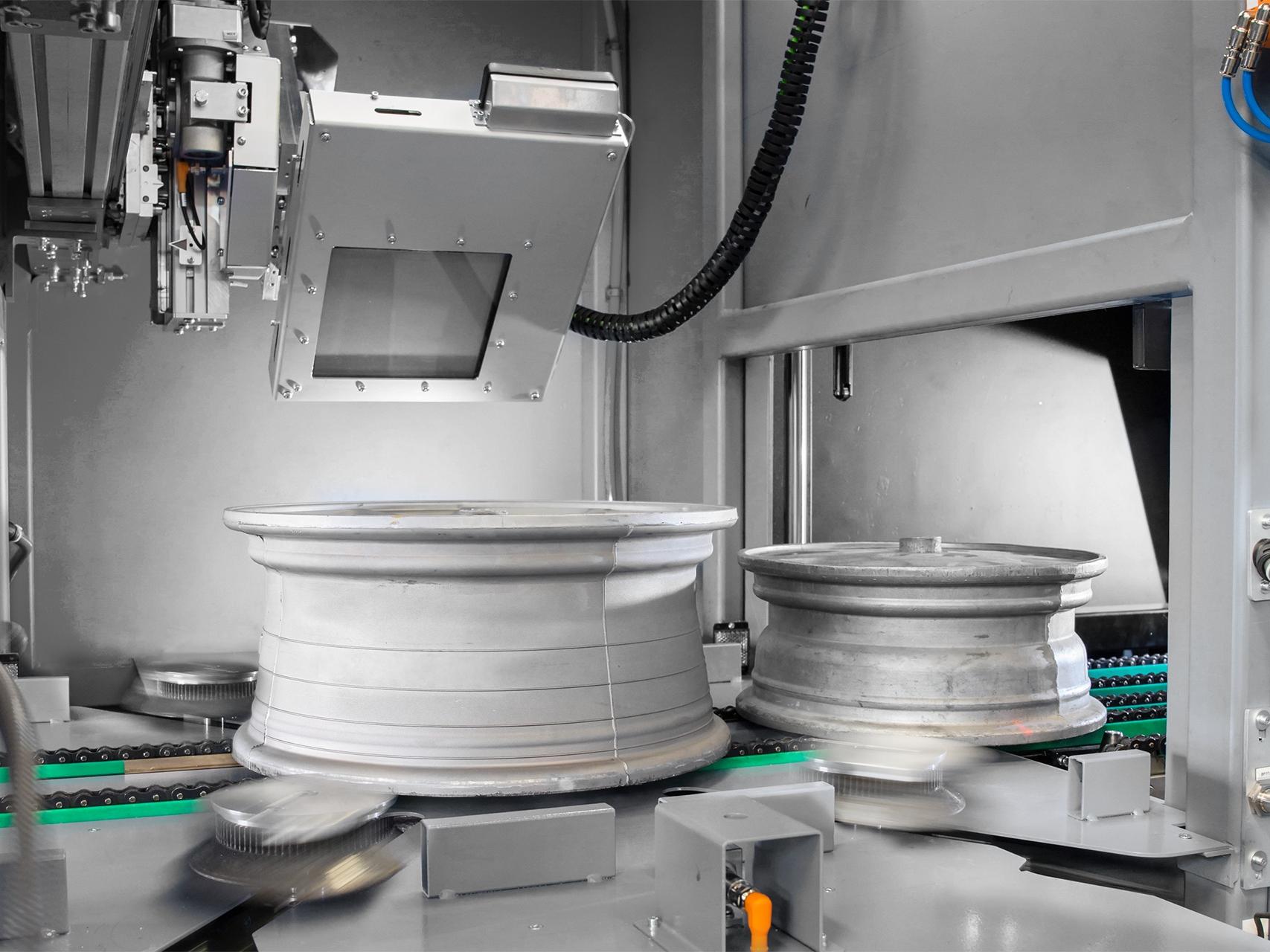

Jednotlivě poháněné a motoricky ovládané válečky umožňují silné a bezpečné uchopení pro vysokorychlostní a přesnou 360° kontrolu a bezpečné a automatické uchopení ráfků bez nutnosti použití zvedáku. Tyto válečky zaručují přesné umístění kol během procesu skenování a zabraňují nesprávnému seřízení, což je funkce, která zůstává účinná i u neošetřených litých kol.

Zaručená stabilita

Vlastní generátor vysokého napětí zaručuje vysokou stabilitu kV díky elektronickému řídicímu systému, který v reálném čase kompenzuje možné výkyvy a mikropřerušení na hlavním napájecím vedení. Řídicí a ochranné funkce v řídicí elektronice zajišťují správný provoz rentgenky a také prodlouženou životnost.

Bezpečná přeprava

Vnitřní dopravníkový systém je vybaven extrémně robustním řetězovým pohonem pro zajištění bezpečné přepravy těžkých kol do průměru 26" a hmotnosti 50 kg.

Vyhodnocování řízené softwarem

Speciálně vyvinutý software ADR (Automatic Defects Recognition) spolehlivě detekuje vady na vnitřní straně kol a automaticky vyřazuje vadné ráfky. Díky Zeiss Inspection Review může centrální operátor prohlížet naskenované snímky na dálku. Zařízení lze použít pro monitorování linky v reálném čase nebo pracovat offline na základě informací v databázi. Jednoduše se připojí k síti přes Ethernet a dokáže ovládat až 8 zařízení, i když se nacházejí v různých závodech.

Technické údaje

Kontrola kol s plnou rychlostí

Rozsah rozměrů kol	4J x 13’’ - 11J x 22’’ 4J x 14’’ - 11J x 26’’
Max. velikost součásti	50 kg
Max. napětí trubice	160 kV
Technologie senzoru	8palcový plochý detektor
Doba načítání (z jednoho snímku na druhý)	≤ 2,5 sekundy
Použití	2D rentgenová kontrola kol z lehkých slitin

Stáhnout více informací

EN, BOSELLO WRE thunder Flyer

1 MB

Stáhnout
