ZEISS SPECTRUM verity
Řada ZEISS SPECTRUM

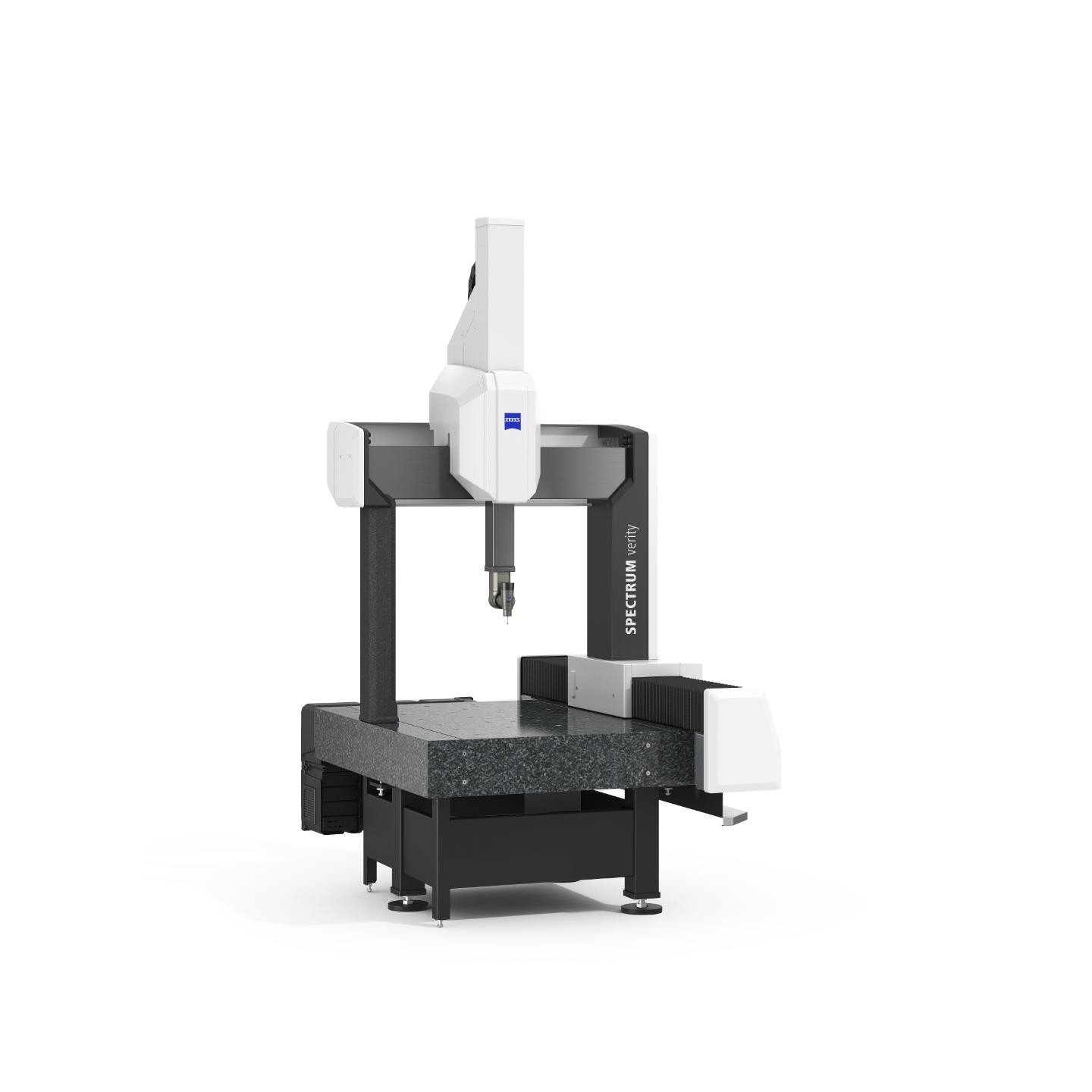

ZEISS SPECTRUM verity

Aktivní skenování a vysoká přesnost pro spolehlivé výsledky

Tento portálový souřadnicový měřicí stroj poskytuje vysokou přesnost a flexibilitu senzorů. Využijte pokročilou technologii, efektivní procesy, aktivní skenování a vysoce přesné výsledky měření pro různé díly a aplikace. Kromě spolehlivých dotykových měření nabízí ZEISS SPECTRUM verity optické skenování díky kompatibilitě s naším novým laserovým skenerem LineScan One. Optická měření jsou v této třídě špičkou a nabízejí vynikající poměr ceny a kvality.

  • Dotykové a optické skenování
  • Aktivní skenování s ZEISS VAST XT gold
  • SoftTouch Mode pro vyšší efektivitu
Obsah stránky
Kontakt

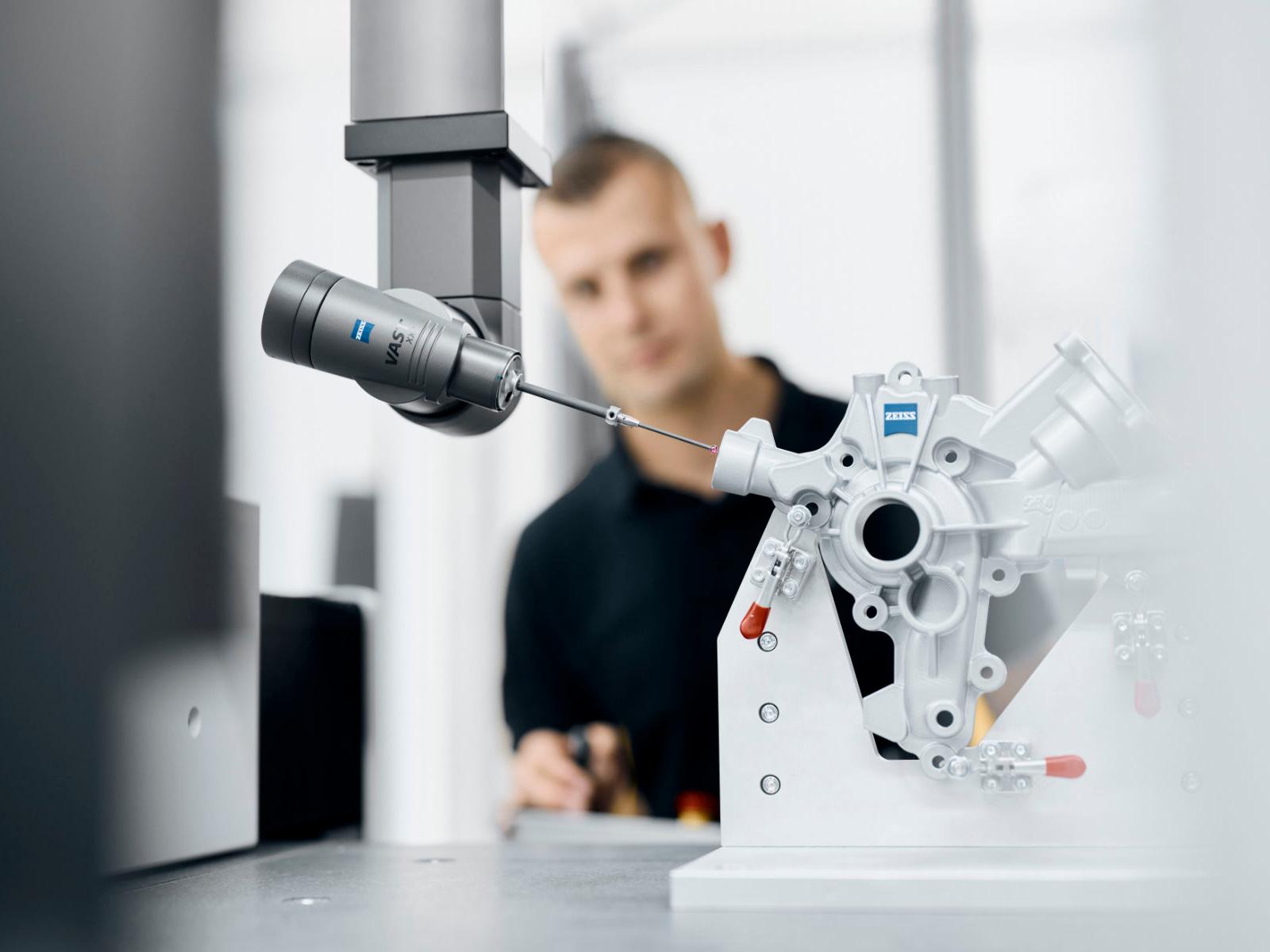

Dotykové měření

Dotykové měření se skenovací technologií ZEISS

Stroj ZEISS SPECTRUM verity je vybaven pokročilými funkcemi dotykového skenování pro dosažení vyšší přesnosti. U bodových měření se odhadují podmínky mezi měřenými body pomocí interpolace, která může přehlédnout významné odchylky. Skenovací technologie ZEISS na druhou stranu umožňuje získání tisíců datových bodů během několika sekund pro skutečně spolehlivou dotykovou kontrolu kvality.

Tato technologie nabízí větší provozní spolehlivost, přesnost a propustnost než měření diskrétních bodů. Protože se celé díly měří jedním plynulým a nepřetržitým pohybem, skenování umožňuje vyšší rychlosti, eliminaci vlivů prostředí a zachycení mnohem většího množství dat. To umožňuje vysokou propustnost a přesné výsledky, které jsou pro výrobu nezbytné.

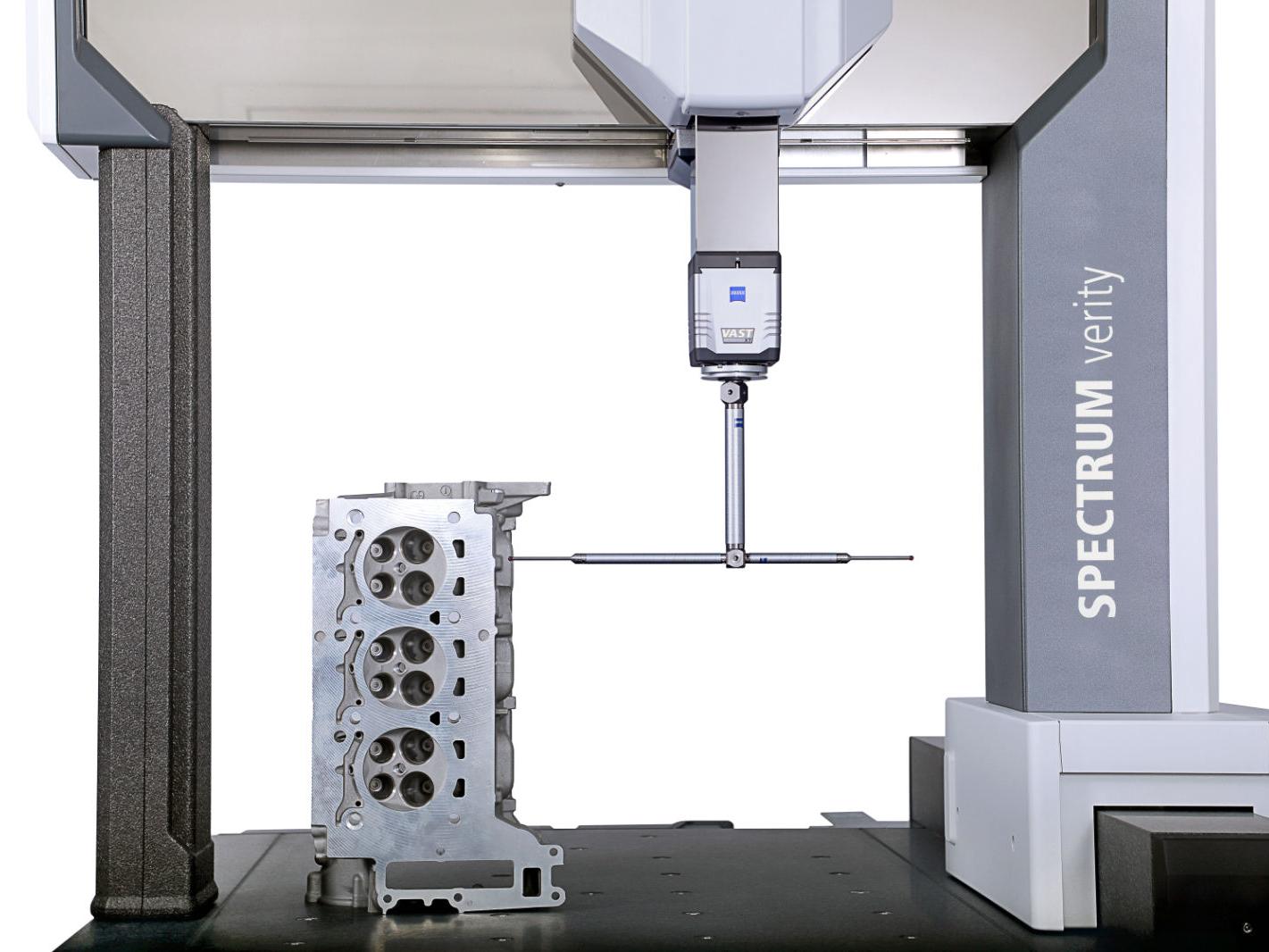

Aktivní skenování

Aktivní skenování s ZEISS VAST XT gold

Díky senzoru ZEISS VAST XT gold umožňuje ZEISS SPECTRUM verity aktivní skenování s nastavitelnou měřicí silou – pro rychlé a přesné skenování s maximální flexibilitou.

Aktivní skenovací systémy používají softwarově řízené elektromagnety a regulátory síly, které vyvíjejí nulovou celkovou sílu. Aktivní systém monitoruje odchylky v reálném čase a nastavuje měřicí sílu na snímači tak, aby zůstala co nejnižší a rovnoměrná bez ohledu na délku, hmotnost, polohu nebo orientaci snímače. Tato metoda dosahuje vyšší přesnosti při výrazně vyšších rychlostech měření a je ideální také pro nestandardní geometrie.

Dosáhnete vyšší úrovně spolehlivosti a produktivity procesu

ZEISS SPECTRUM verity je řešením pro vysokou spolehlivost a efektivitu. Ať se jedná o optimalizovanou provozuschopnost, teplotní odolnost, vhodnost pro různé kombinace snímačů nebo rychlou a snadnou instalaci: S ZEISS SPECTRUM verity získáte nejlepší výkon za vaši investici.

  • Nákladově efektivní

    Snímací hlava na RDS s integrací počítačem podporované přesnosti CAA (Computer-Aided Accuracy) zkracuje provozní dobu, zatímco kompaktní konstrukce senzoru výrazně zvyšuje dostupný měřicí rozsah stroje.

  • Přizpůsobeno vašim potřebám

    ZEISS SPECTRUM verity se dodává v různých provedeních pro měření diskrétních bodů, skenovací režim nebo s RDS pro složité struktury, stejně jako pro optická měřicí řešení. To umožňuje jednoduché rozhodování na základě aplikace.

  • Flexibilita díky senzorům

    S VAST XT gold můžete měřit složitější prvky se snímači o délce až 500 mm, takže tento měřicí stroj se hodí pro více aplikací. VAST XXT je vhodný pro širokou škálu kombinací snímačů (např. boční hvězdicová konfigurace až do 65 mm), což vám umožňuje měřit složitější prvky s jedinou konfigurací snímačů.

  • Robustnost a spolehlivost

    ZEISS SPECTRUM je nejstabilnější a nejspolehlivější špičkový souřadnicový měřicí stroj ve své třídě. Sklokeramická pravítka poskytují tepelnou odolnost v širokém teplotním rozsahu bez nutnosti teplotních senzorů. Tužší základní rám a konstrukce stativu nabízejí perfektní přenos síly a seismickou odolnost.

  • Vylepšená produktivita

    ZEISS SPECTRUM verity nabízí vysokou rychlost skenování s technologií VAST XT gold bez kompromisů v přesnosti. Režim SoftTouch navíc poskytuje skvělou přesnost, opakovatelnost a rychlost měření ohebných dílů.

  • Snížení nákladů na přípravu

    Extrémně rychlá a snadná instalace stroje ZEISS SPECTRUM verity snižuje náklady a usnadňuje rychlé spuštění systému.

Technické údaje

ZEISS SPECTRUM verity

Typ

Portálový stroj v měřicí místnosti

Velikosti

7/7/6; 7/10/6
9/12/6; 9/18/6

Kompatibilní senzory

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3 Compact design
VAST XT gold
VAST XXT direct

Přesnost

Až: 1,7+L/300

Software

ZEISS CALYPSO

Úhlové polohy

Krok 2,5 stupně
20 736 možných poloh

Optické senzory

ZEISS LineScan One
Nelze pro SPECTRUM verity s aktivním senzorem

Volitelně

ZEISS SoftTouch Mode
Nelze pro SPECTRUM verity s aktivním senzorem

Oblasti použití

  • Průmysl

    Se strojem ZEISS SPECTRUM můžete měřit průmyslové díly, jako jsou CNC díly, mechanické komponenty a kryty pro příslušenství.

  • Elektronika

    ZEISS SPECTRUM je ideální pro skenování malé elektroniky: konektorů, pouzder, středových rámů nebo tenkých fólií.

  • Automobilový průmysl

    V automobilovém průmyslu je ZEISS SPECTRUM vhodný pro malé pouzdra, lisované díly, CNC obráběné díly a plastové díly.

  • Dílenské práce

    ZEISS SPECTRUM se výborně hodí pro měření výrobních dílů, plechových, lisovaných a plastových dílů.

Senzory a velikosti

ZEISS SPECTRUM verity otevírá svět aktivního skenování pro větší spolehlivost, stabilitu, výkon a flexibilitu vašeho souřadnicového měřicího stroje.

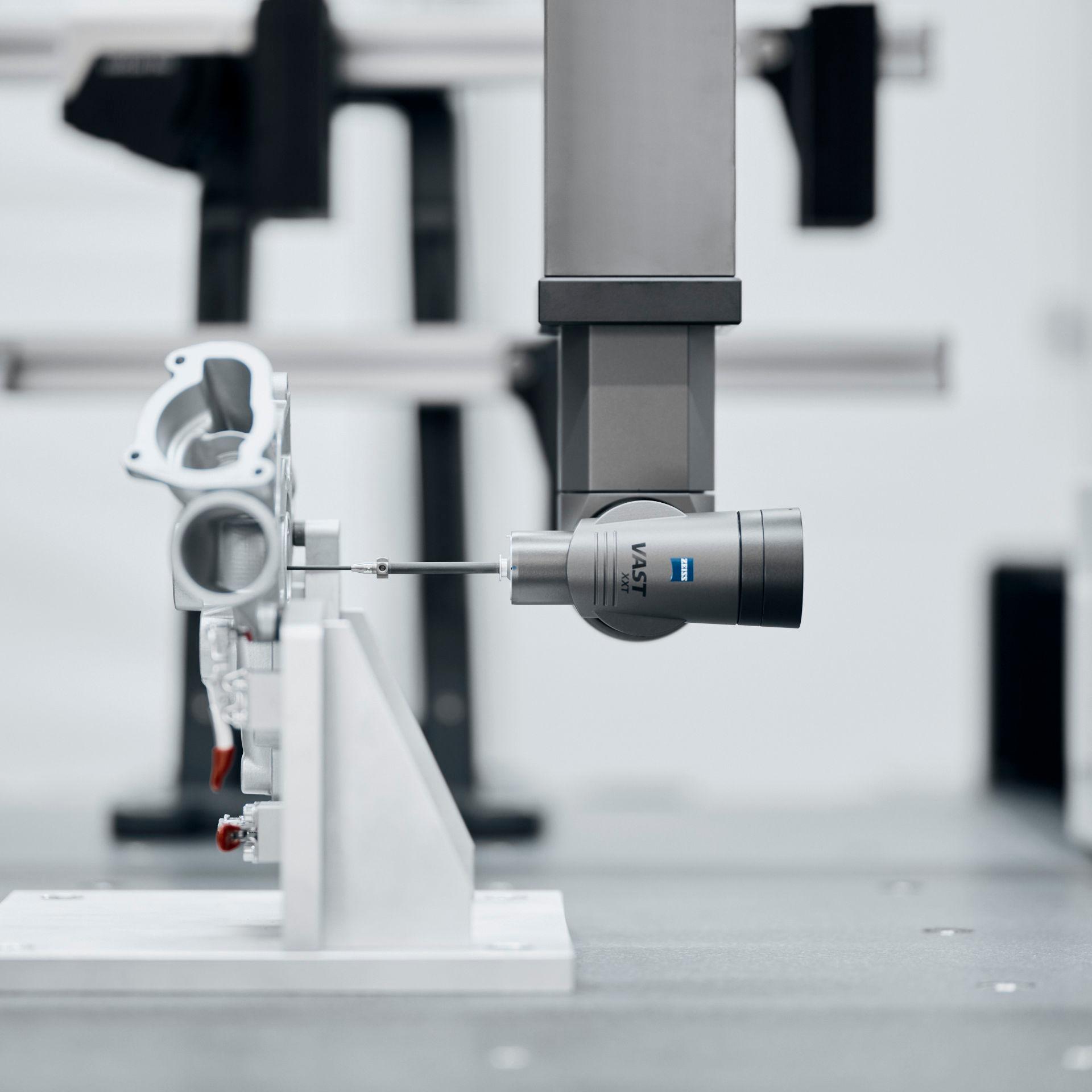

ZEISS SPECTRUM verity s ZEISS VAST XXT direct

ZEISS SPECTRUM verity s ZEISS VAST XXT compact design

Pro zvětšený měřicí rozsah

Velikosti:
7/7/6

7/10/6

9/12/6

9/18/6

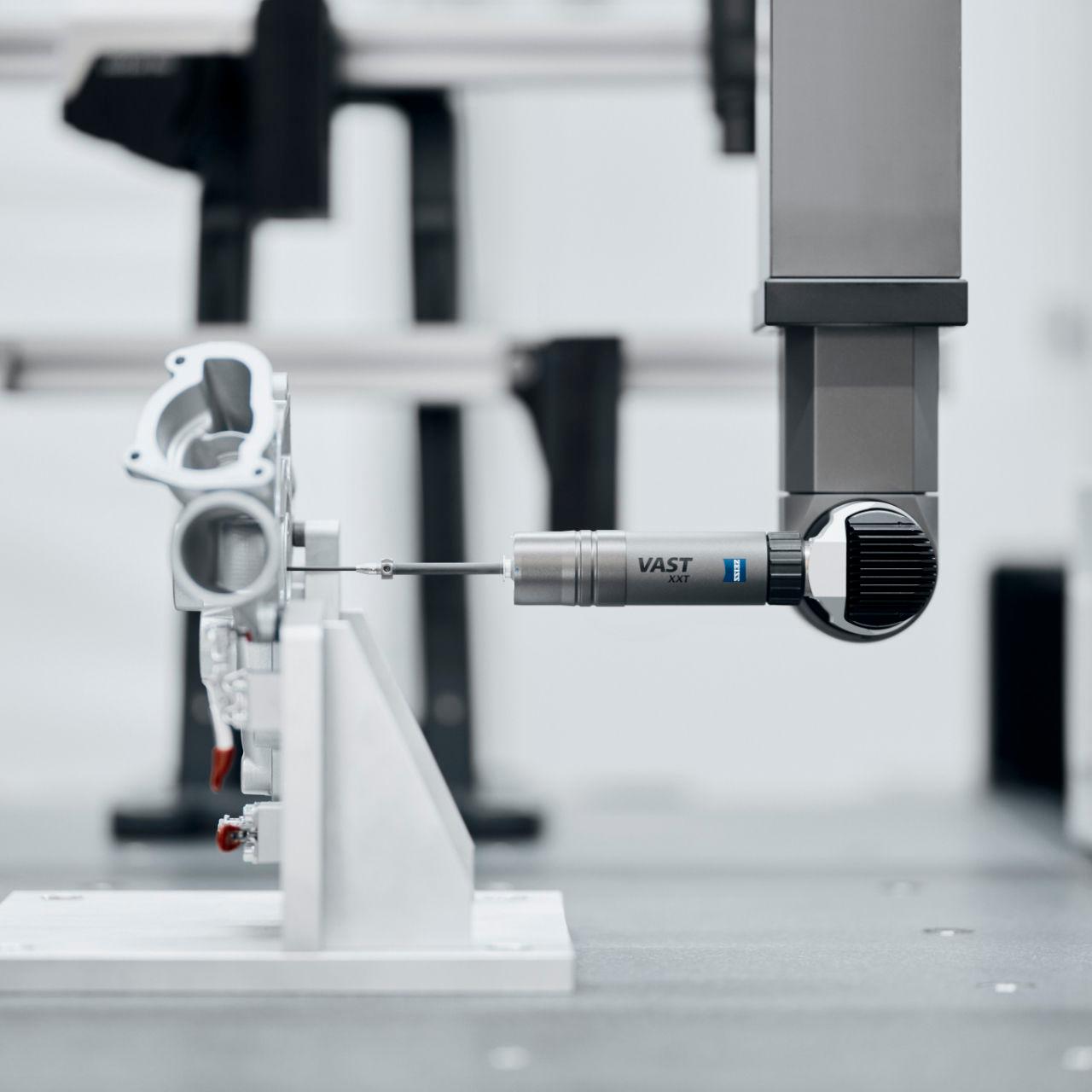

ZEISS SPECTRUM verity s ZEISS RDS C CAA včetně ZEISS VAST XXT

ZEISS SPECTRUM verity s ZEISS RDS-CR1-CAA včetně ZEISS VAST XXT

Pro složité součásti s více úhlovými polohami

Velikosti:
7/7/6
7/10/6
9/12/6
9/18/6

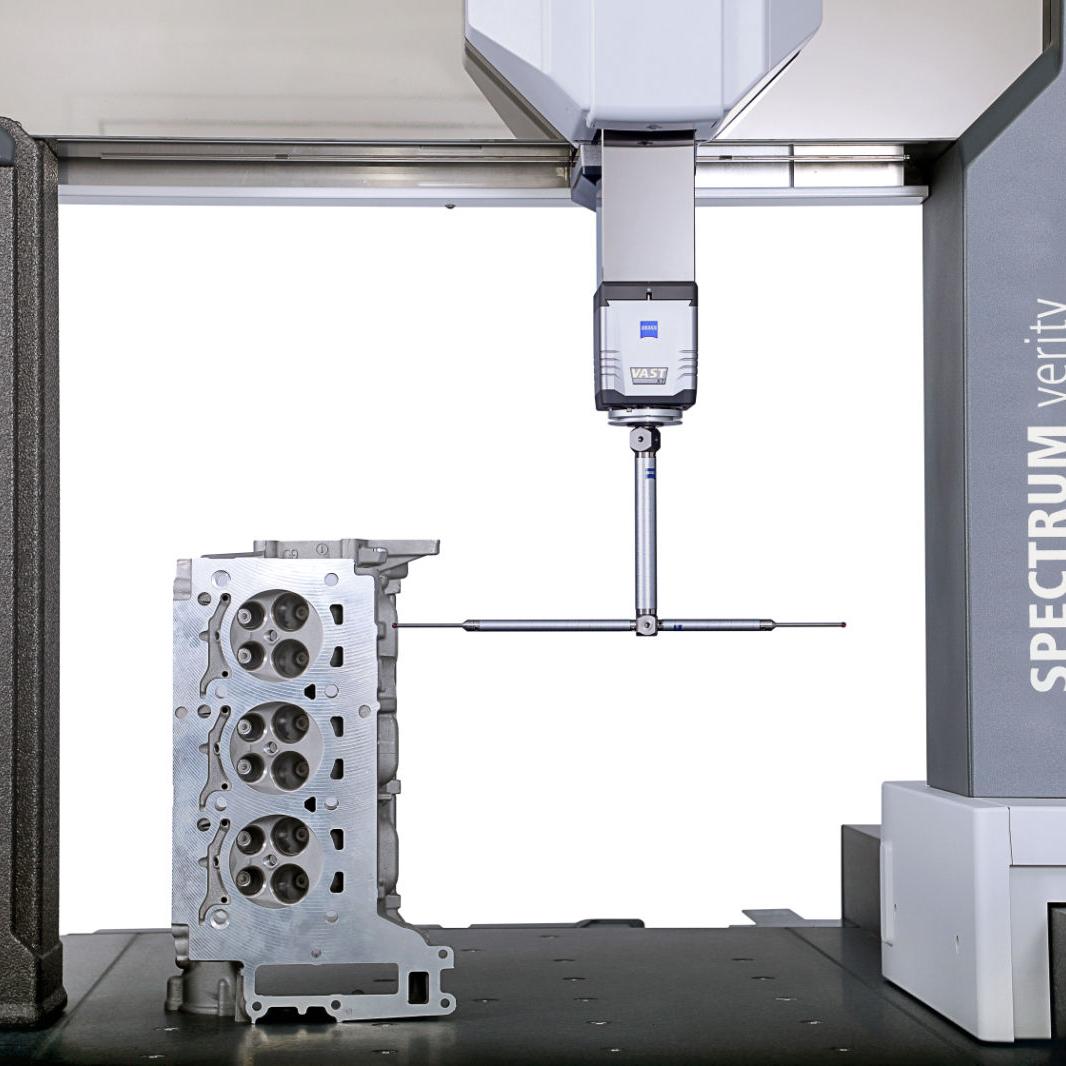

ZEISS SPECTRUM verity s ZEISS VAST XT gold

ZEISS SPECTRUM verity s ZEISS VAST XT gold

Pro aktivní skenování

Velikosti:
7/7/6
7/10/6
9/12/6
9/18/6

  • Software ZEISS CALYPSO

    Software pro rozměrovou metrologii

    ZEISS CALYPSO měří pravidelnou geometrii snadno, rychle a spolehlivě. Kontrolní plán si snadno naprogramujete kliknutím na požadované charakteristiky. Dráhy pojezdu jsou generovány automaticky a optimálně softwarem. Díky četným volitelným rozšířením nabízí ZEISS CALYPSO také správné nástroje pro speciální požadavky, například ZEISS CALYPSO VAST probing a ZEISS CALYPSO pallet optimizer. Tyto funkce umožňují provádět měření až o 25 % rychleji.
