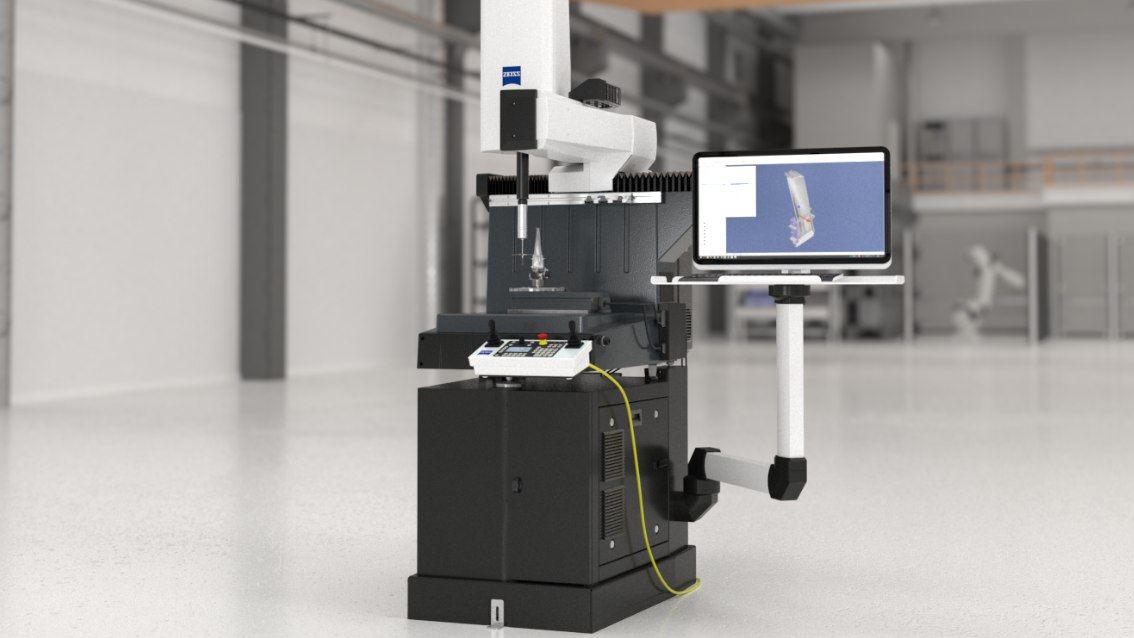

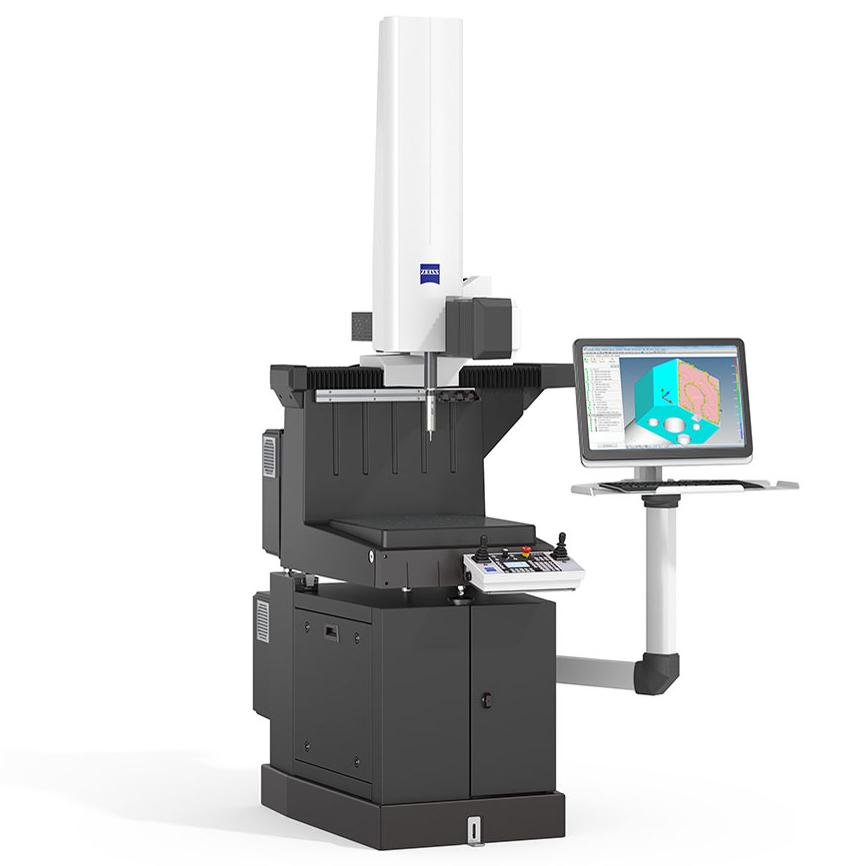

ZEISS DuraMax

Nejlepší volba pro výrobní prostředí

Zajištění kvality je náročné a požadavky na souřadnicové měřicí stroje jsou vysoké, zejména ve výrobním prostředí. ZEISS DuraMax kombinuje robustnost, přesnost a efektivitu, takže se perfektně hodí pro měření v blízkosti linky přímo ve vaší výrobní hale. ZEISS DuraMax je odolný vůči drsným okolním podmínkám i vysokým teplotám. V kombinaci se senzorem ZEISS VAST XXT umožňuje rychlé měření jednotlivých bodů a také skenování kontur a obecných tvarových ploch, takže pevná měřidla jsou zbytečná.

Robustní konstrukce pro výrobní prostředí
Vysoká přesnost za proměnlivých podmínek
Pokročilá technologie skenování

Všechny výhody

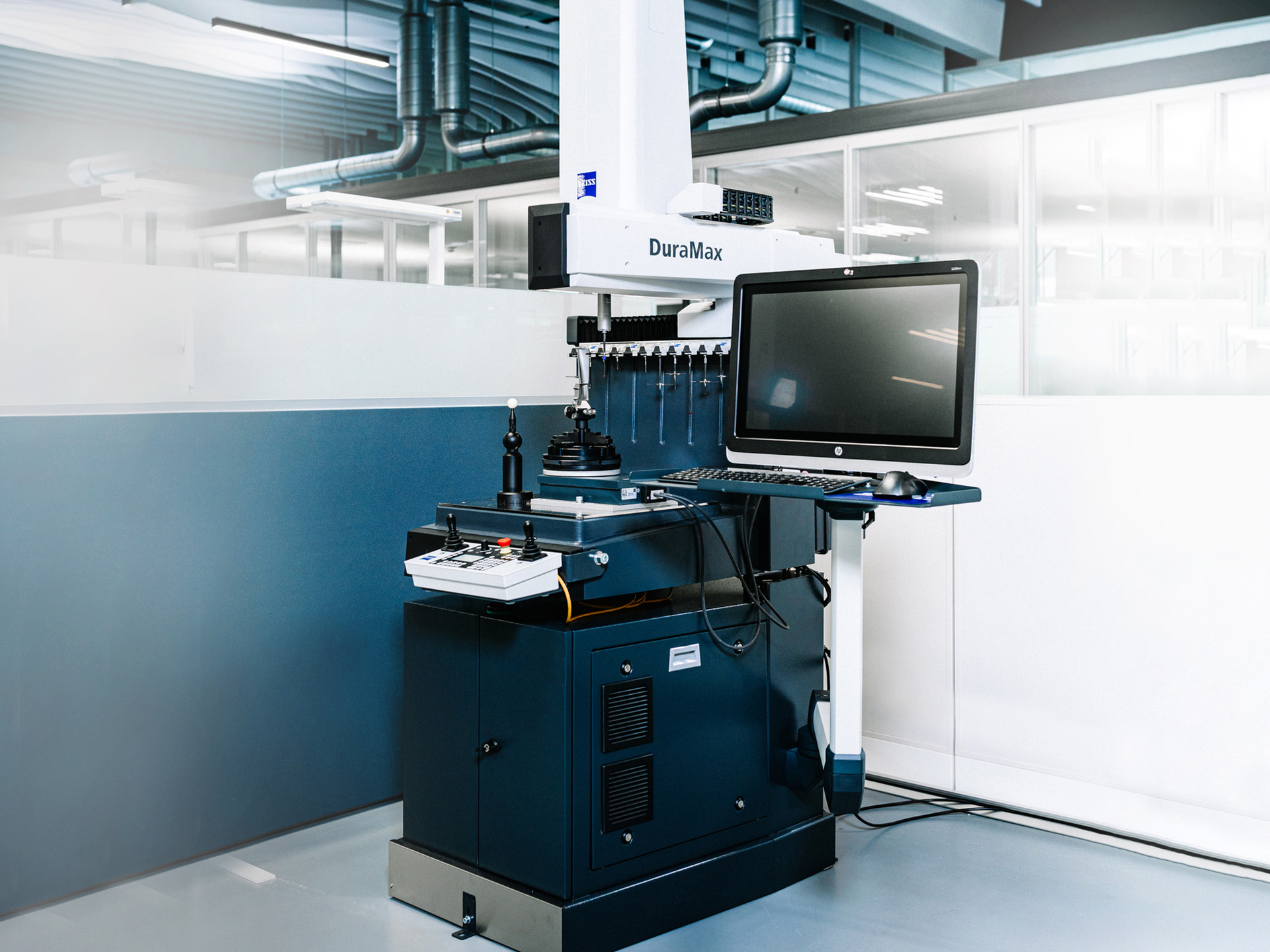

Efektivita

Optimální poměr mezi měřicím rozsahem a zastavěnou plochou
Prostorově úsporná konstrukce pro malou zastavěnou plochu

Velkorysý a snadno přístupný měřicí rozsah

Zakládání ze tří stran a shora

Není nutný stlačený vzduch

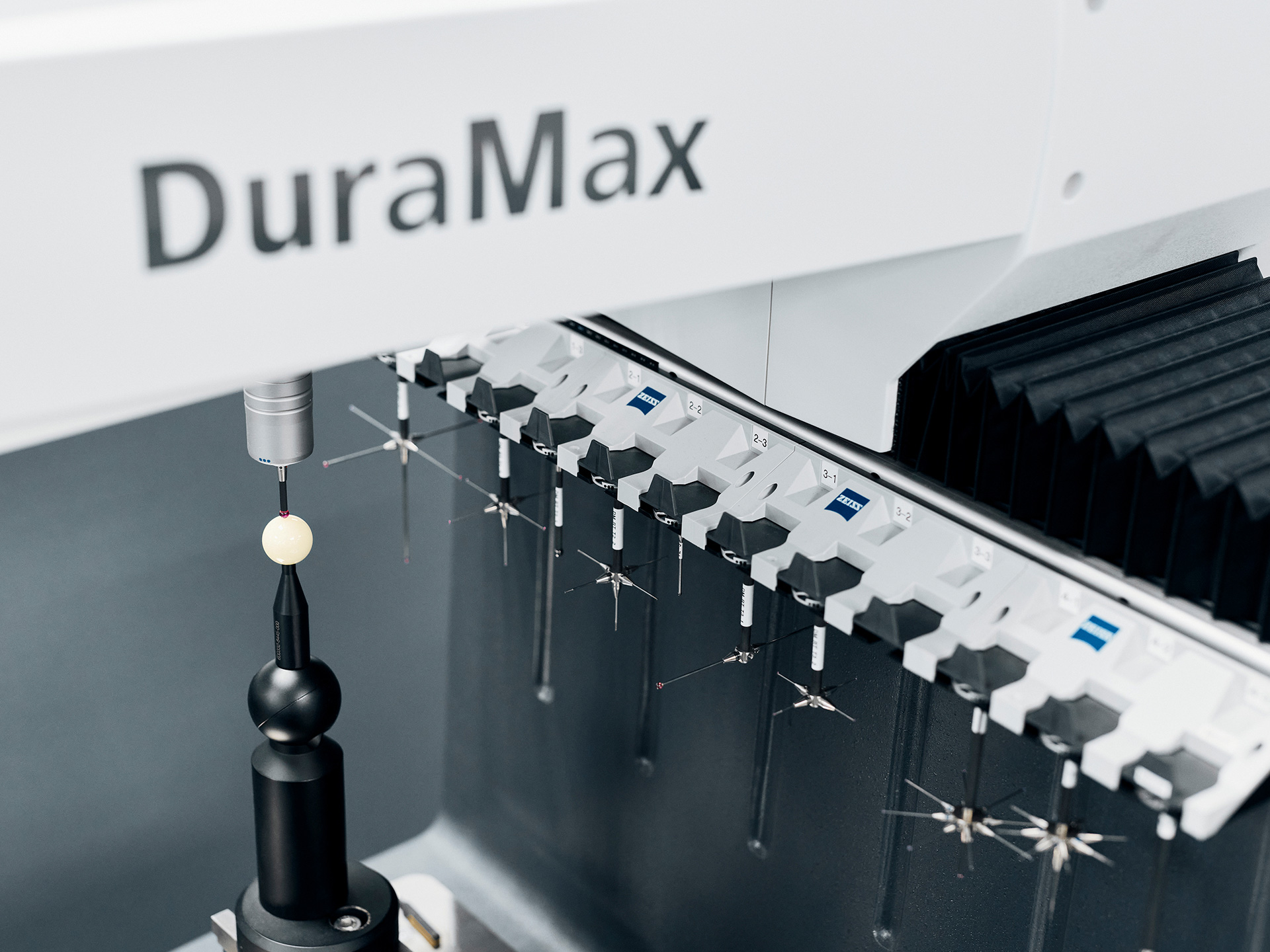

Rychlost

Zkrácená doba provádění, rychlé měření
Rychlé skenování s ZEISS VAST XXT

Snímání diskrétních bodů s ZEISS VAST probing

Duplexní systém ZEISS pro vyšší propustnost

Měření ve čtyřech osách s otočným stolem

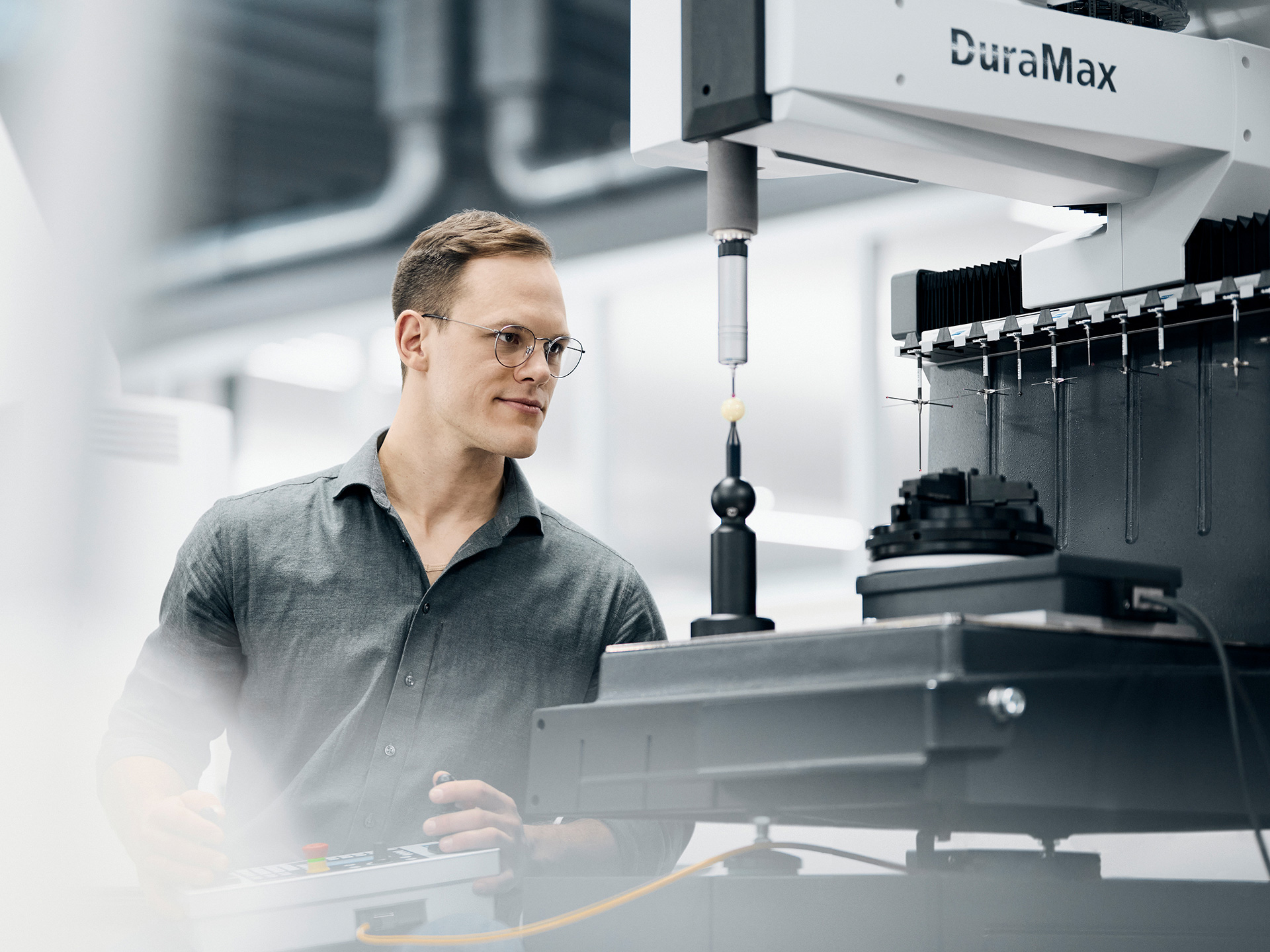

Přesnost

Přesné výsledky i v náročném prostředí
Ochrana proti prachu a vlhkosti

Podstavec ShopFloor se stupněm krytí IP54

Tepelná stabilita díky sklokeramickým měřítkům

Lineární pohon s maticí a vodicím systémem s kuličkovými ložisky s krytými vodícími dráhami ve všech osách

Pasivní tlumení vibrací ve standardní výbavě

Kliknutím na kolečka na obrázku otevřete informační okno s podrobnějšími informacemi.

Dokonale vybaven pro vaše výzvy

Objevte jedinečné vlastnosti ZEISS DuraMax

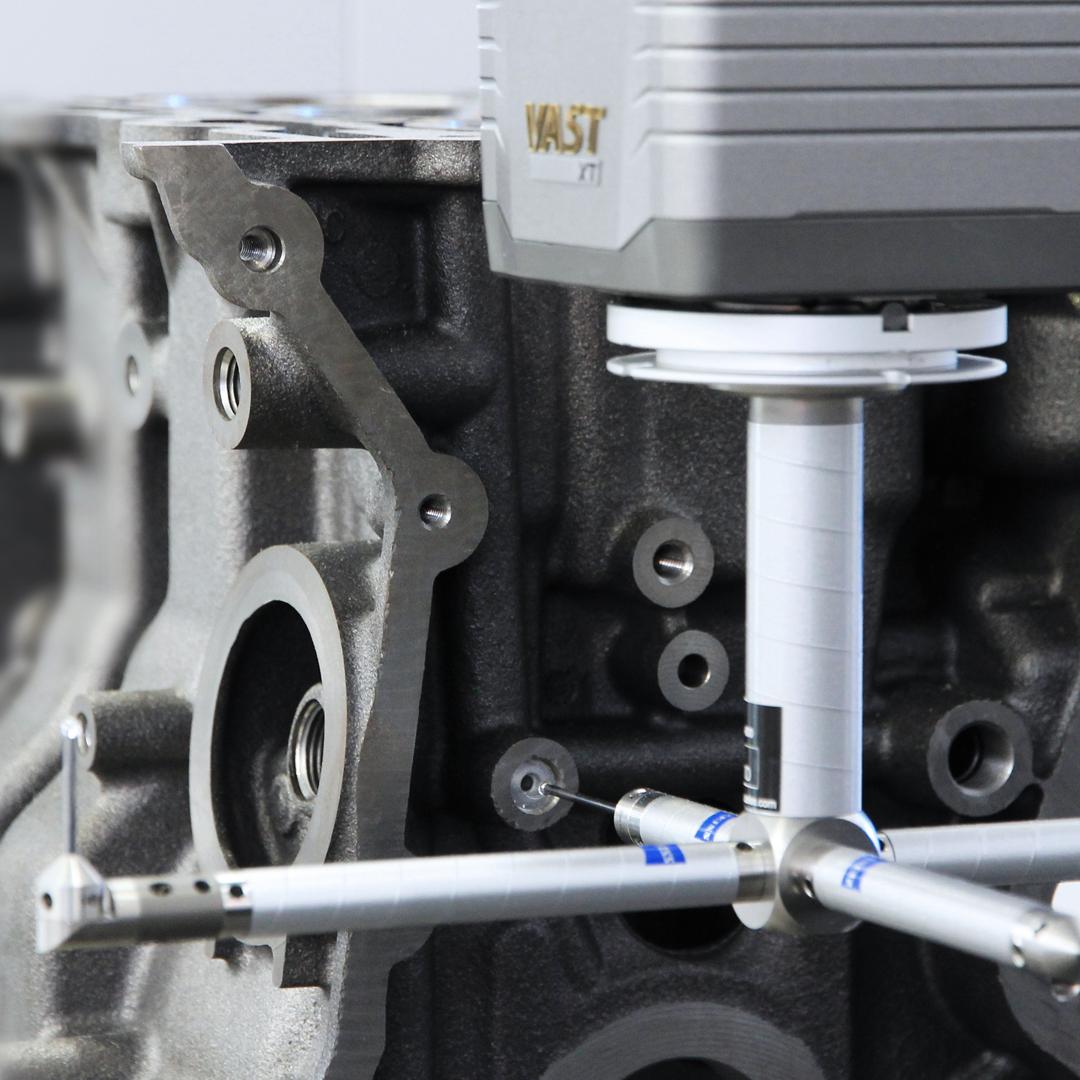

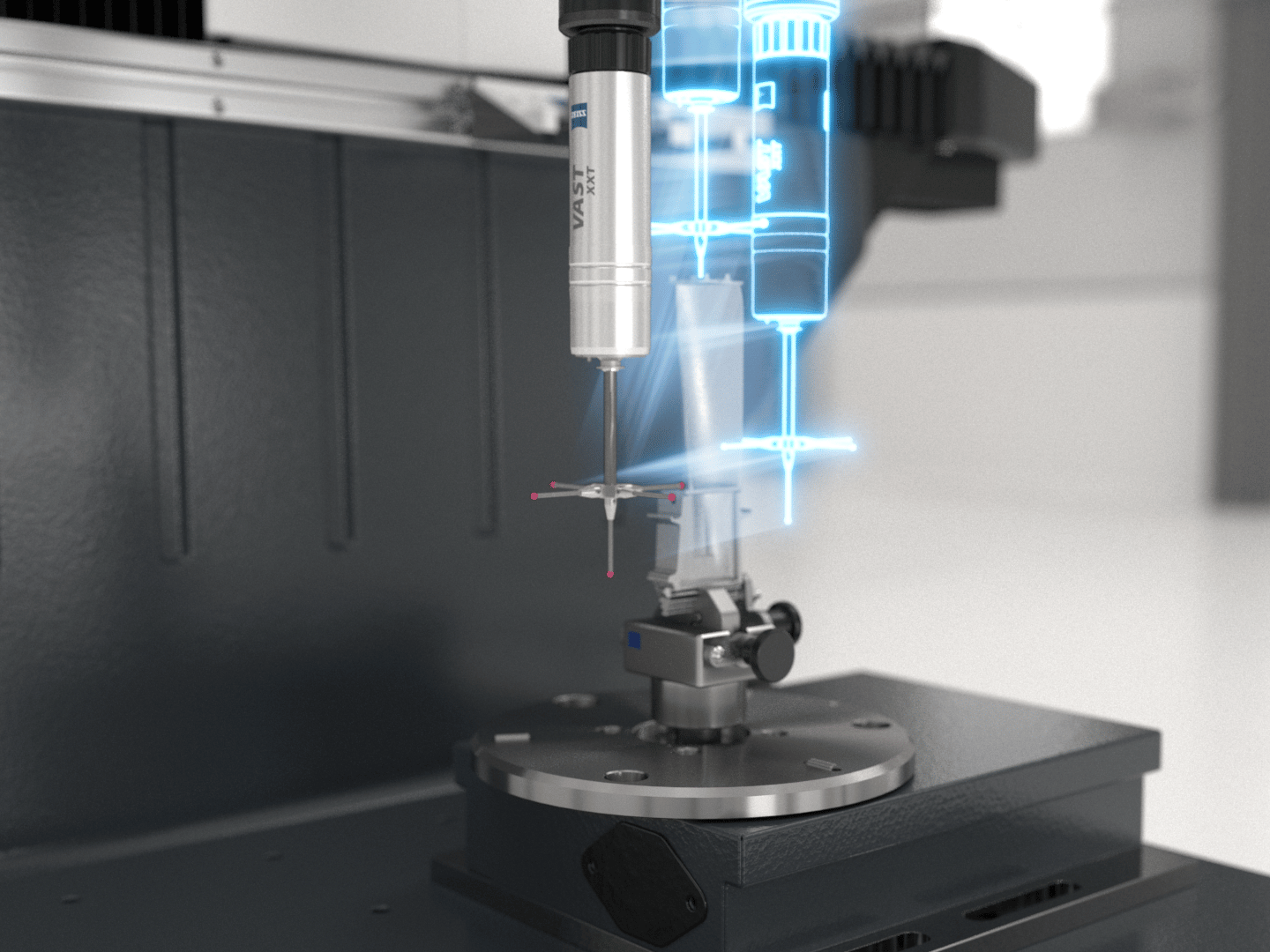

ZEISS VAST XXT

ZEISS VAST XXT umožňuje měření a skenování jednotlivých bodů. To nabízí optimální produktivitu se stabilními výsledky. Technologie skenování umožňuje měření s výrazně vyšší hustotou bodů a tím i lepší vyhodnocení tolerance rozměrů, tvaru a polohy. Široké spektrum snímačů umožňuje měřit složitější prvky na více dílech.

Zjistěte více

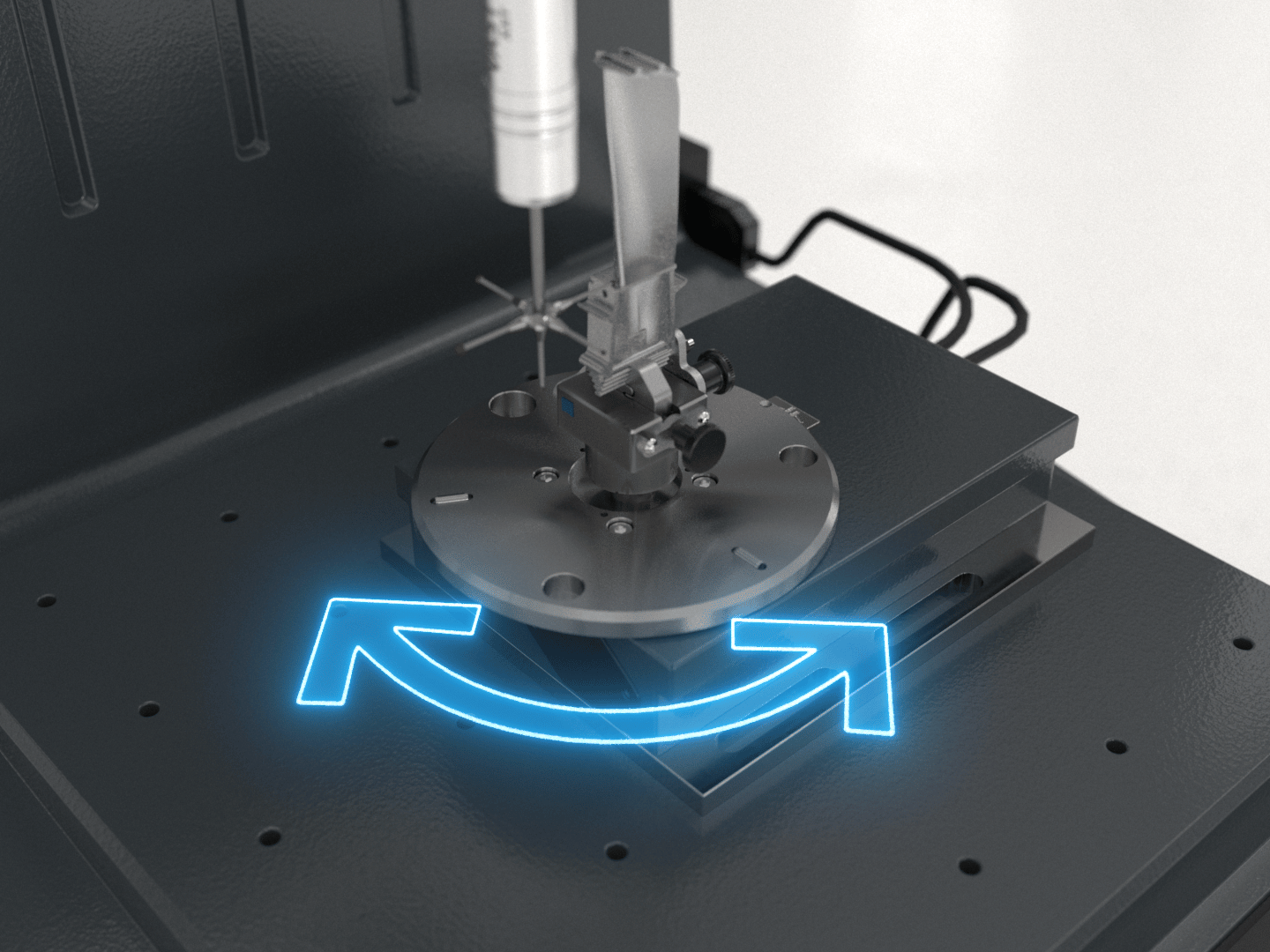

Otočný stůl

V kombinaci s volitelným otočným stolem získáte ještě větší flexibilitu pro malé rotačně symetrické díly, takže můžete měřit složité úlohy se čtvrtou osou. To snižuje složitost konfigurací snímačů a také zkracuje dobu měření díky menšímu počtu výměn snímačů.

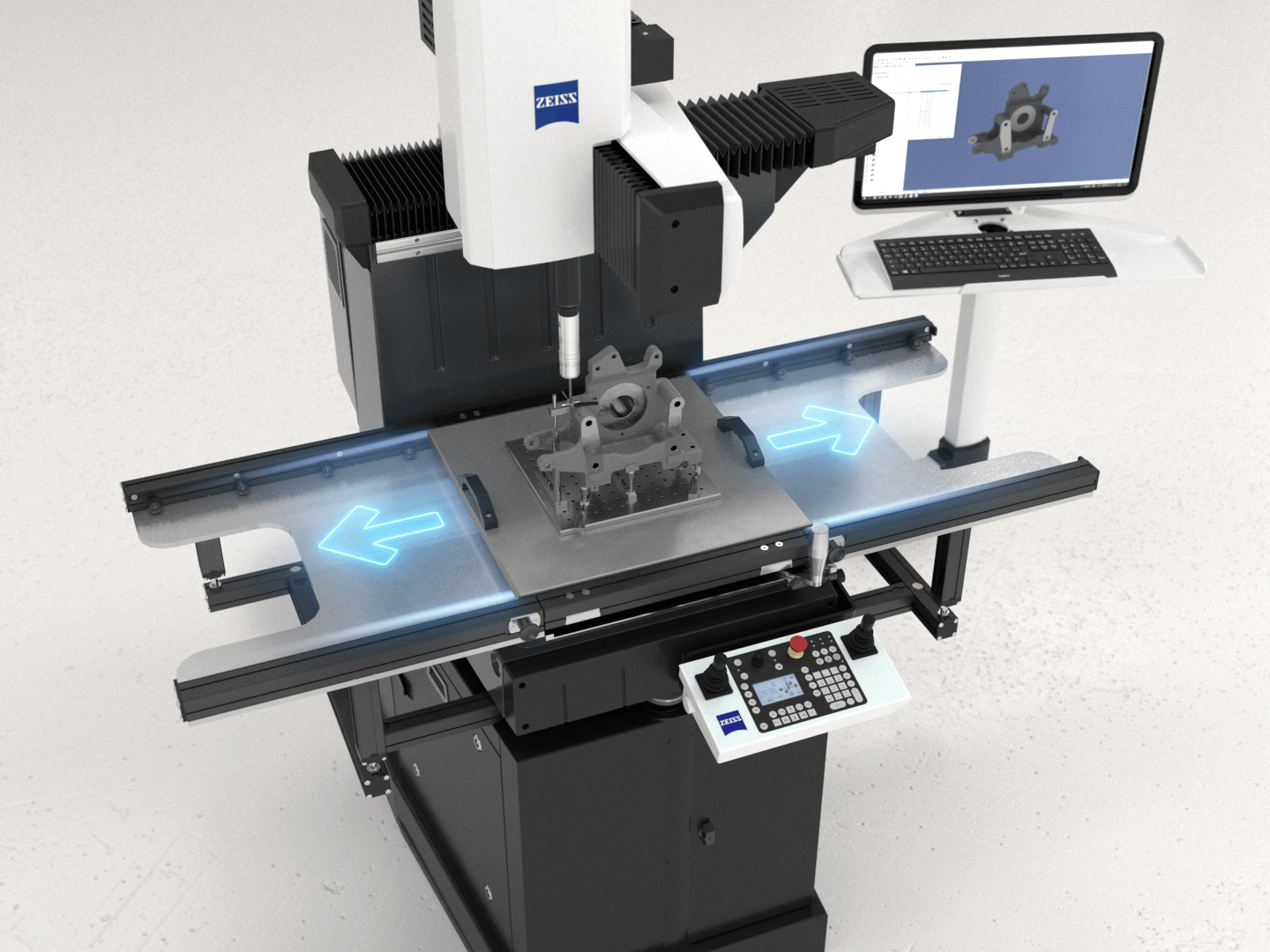

Příslušenství

ZEISS Integration Series umožňuje flexibilní rozšíření vašeho měřicího řešení pro optimální integraci do stávajících procesů a zvýšení produktivity a propustnosti.

ZEISS Calypso

Intuitivní software ZEISS CALYPSO nabízí vysokou flexibilitu pro různé měřicí úlohy, zatímco ZEISS CALYPSO express umožňuje jednoduché programování. Díky bodovému měření ZEISS DuraMax můžete nyní používat dotykový senzor také v režimu snímání ZEISS VAST probing, což vám v závislosti na úloze ušetří až 25–80 % času měření.

Zjistěte více

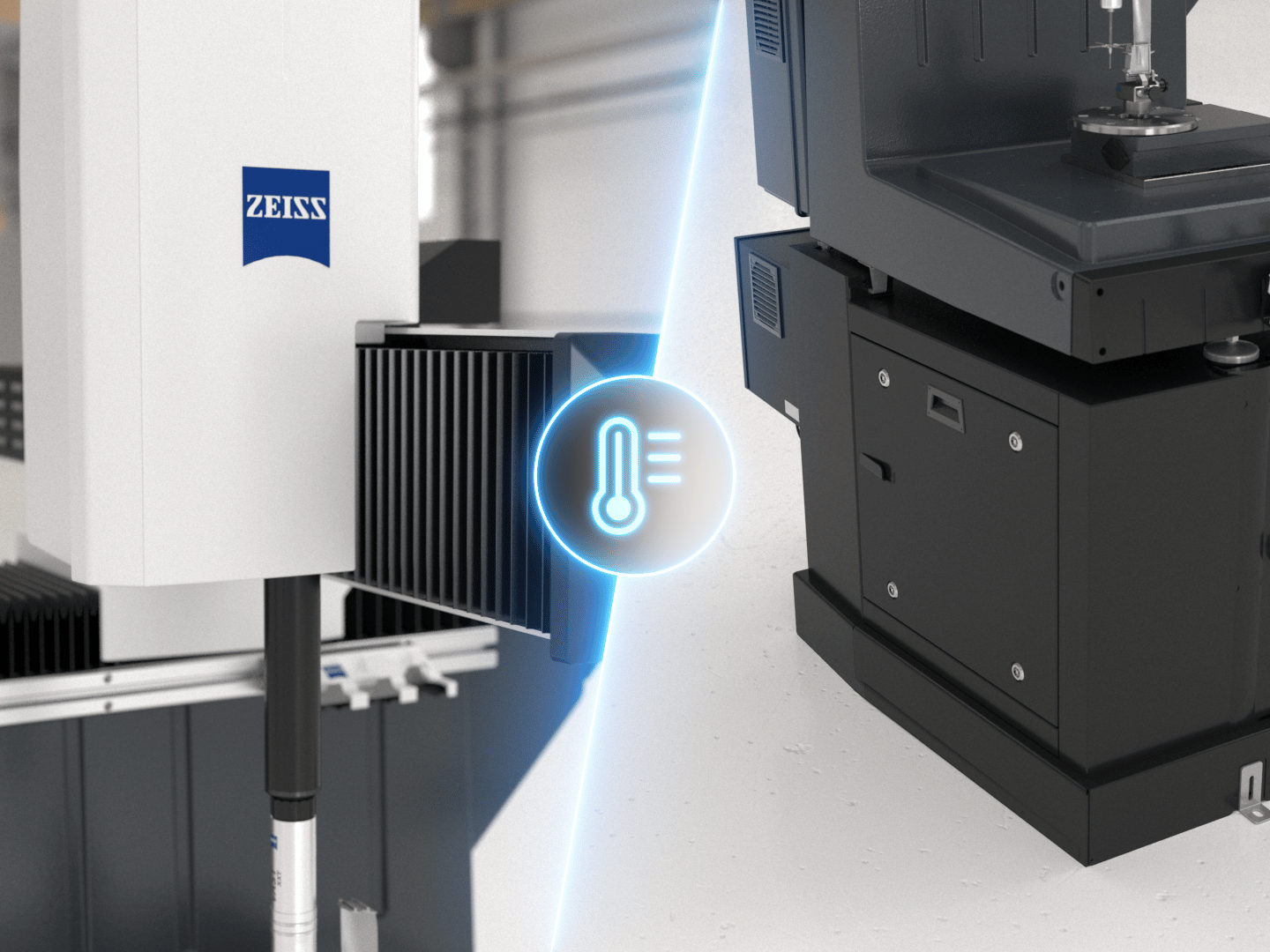

Teplotní odolnost

Všechny osy jsou vybaveny sklokeramickými měřítky. Neroztahují se s rostoucí teplotou, což umožňuje stabilní měření při teplotách od +18 °C do +30 °C. Krytí IP54 chrání hardware počítače.

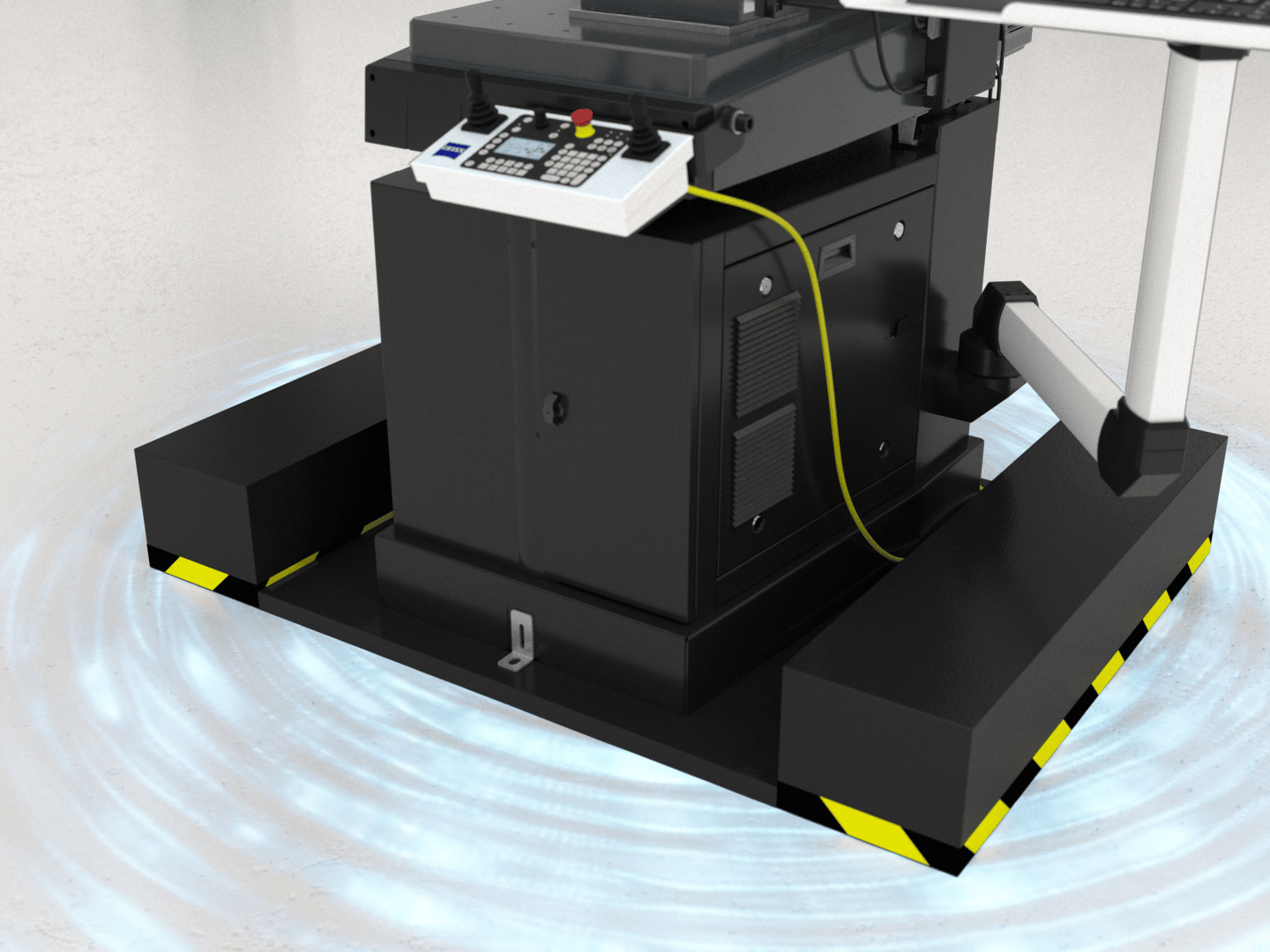

Pneumatická izolace vibrací

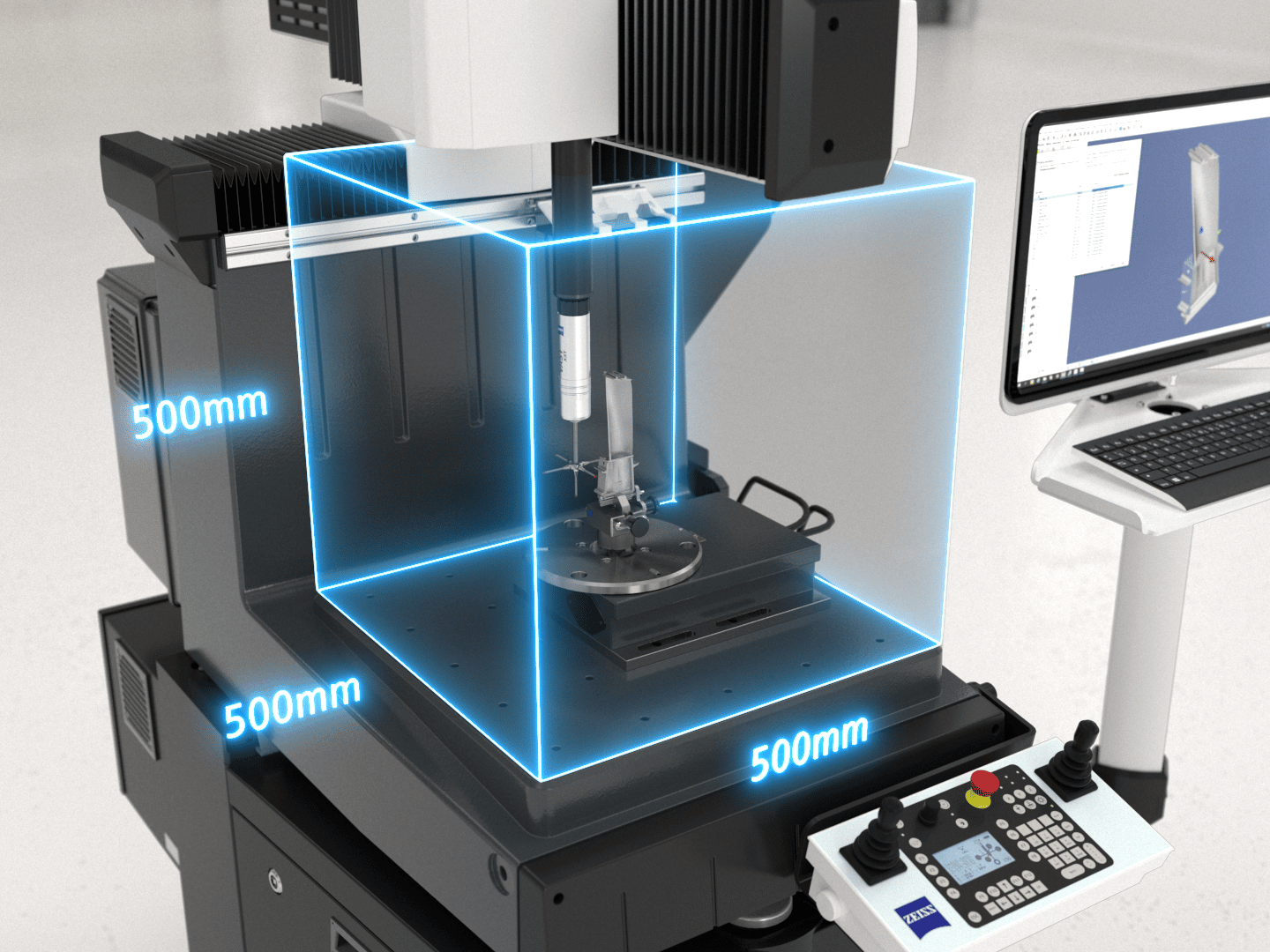

Měřicí rozsah

ZEISS DuraMax nabízí bezkonkurenční poměr měřicího rozsahu a zastavěné plochy stroje. Optimální přístupnost, výhled do měřicího rozsahu a zakládání v optimální pracovní výšce ze tří stran a shora zlepšují ergonomii a bezpečnost a zkracují dobu měření.

Ještě méně citlivý na teplotu, ještě robustnější

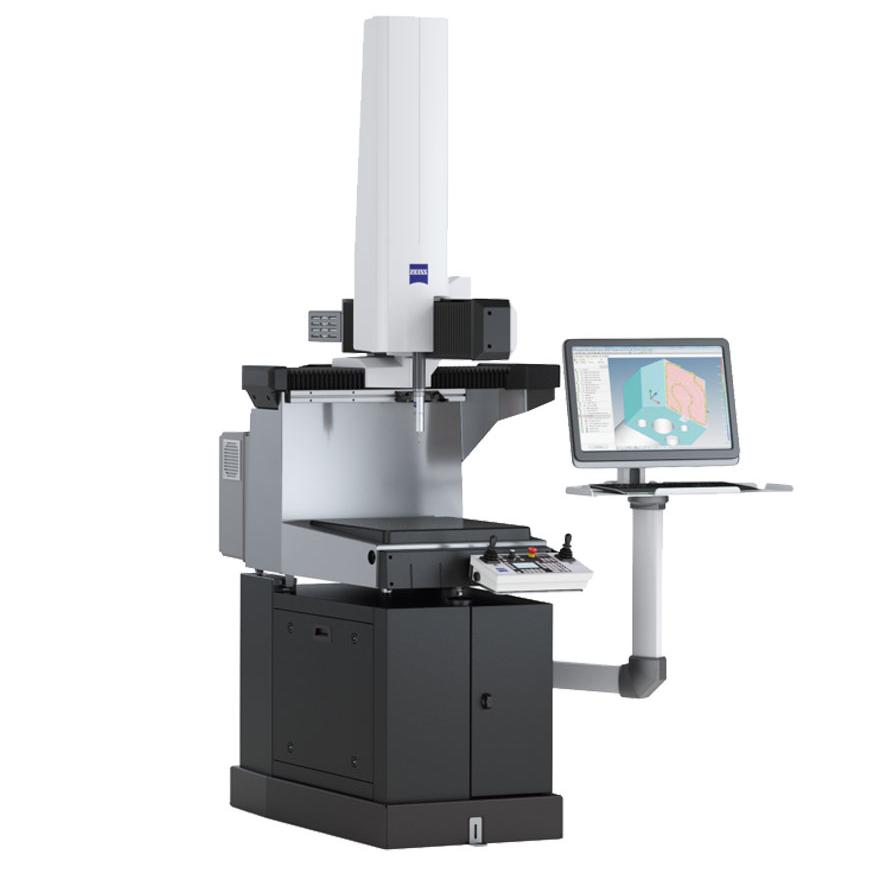

ZEISS DuraMax HTG

ZEISS DuraMax HTG nabízí nejširší teplotní rozsah s nejvyšším teplotním gradientem, lze jej provozovat jak ve výrobě, tak v automatizovaných systémech. Je flexibilnější, můžete provádět měřicí úlohy s větší odolností vůči vlivům prostředí.

Hlavní vlastnosti

Přesné měření při vysokých teplotách
Měřítka Zerodur pro nejmenší možnou tepelnou roztažnost
Teplotní senzory pro korekci teploty součásti
Přídavné filtrační vložky v ose X a Y pro ochranu před nečistotami a prachem

Podívejte se, jak úspěšně používat ZEISS DuraMax

Rychlé dotykové snímání jednotlivých bodů
ZEISS DuraMax se snímáním ZEISS VAST probing (ZEISS ZVp) má výhodu kratší doby měření, a tím i snížení provozních nákladů. S režimem ZVp je možné zkrátit dobu měření bodového snímání až o 30 %.

Blokovaný obsah třetí strany

Video přehrávač je zablokován kvůli vaším předvolbám souborů cookie. Pro změnu nastavení a přehrátí videozáznamu klikněte na níže uvedené tlačítko a vyslovte svůj souhlas s použitím „funkčních“ sledovacích technologií.

12.12.2021

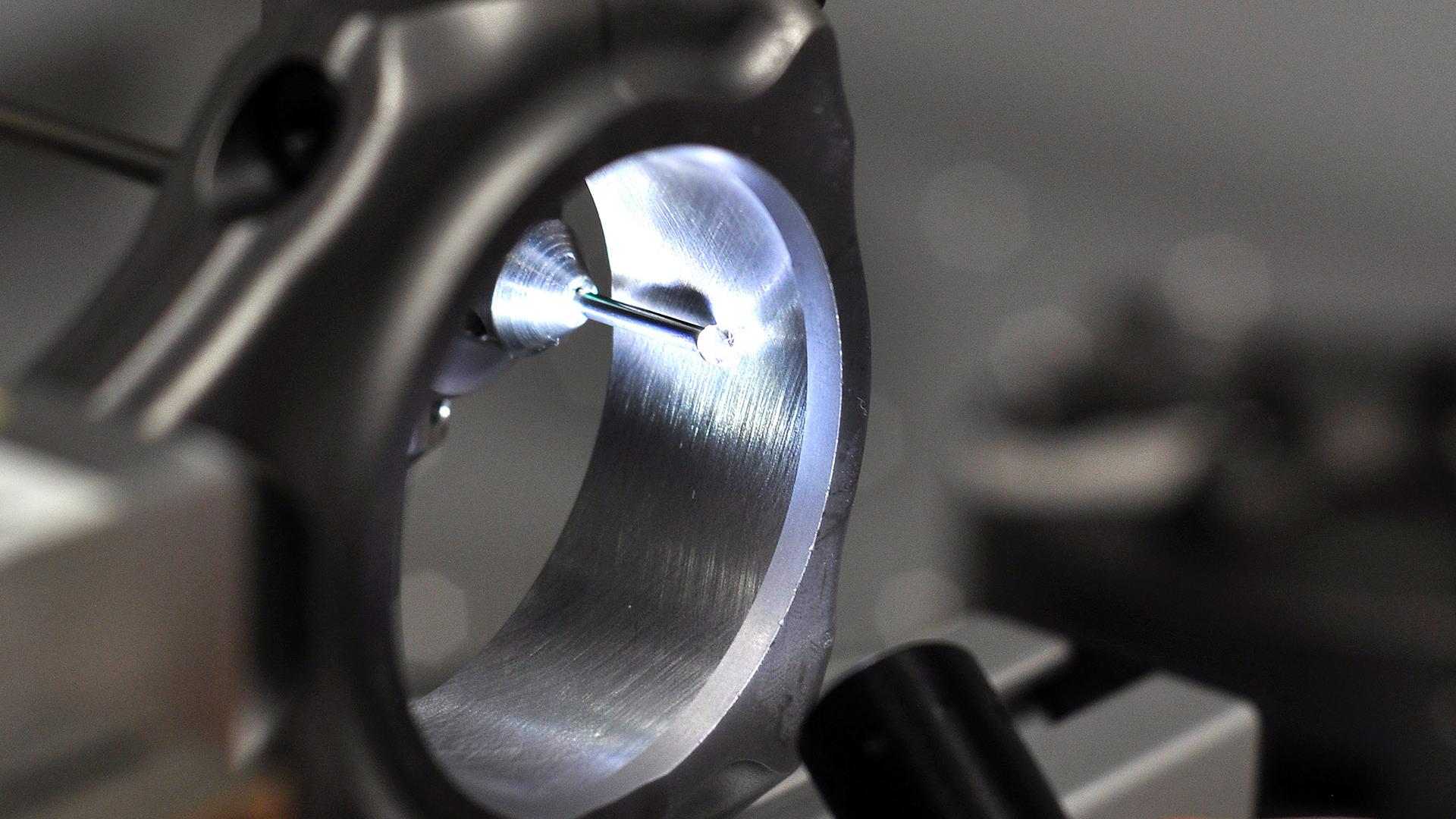

Minimal wear due to maximum quality

Automotive supplier Pankl Racing Systems successfully meets the increasing demands on precision with diamond scanners from ZEISS

Číst více

03.07.2018

Production accelerated, costs reduced

Volkswagen is accelerating the quality assurance of engine production by using ZEISS DuraMax.

Číst více

ZEISS Integration Series: Vhodná řešení pro každou měřicí úlohu

Produktová řada řady ZEISS Integration Series umožňuje flexibilní rozšíření vašeho měřicího řešení pro zajištění optimální integrace do vašich stávajících procesů a pro zvýšení produktivity a propustnosti.

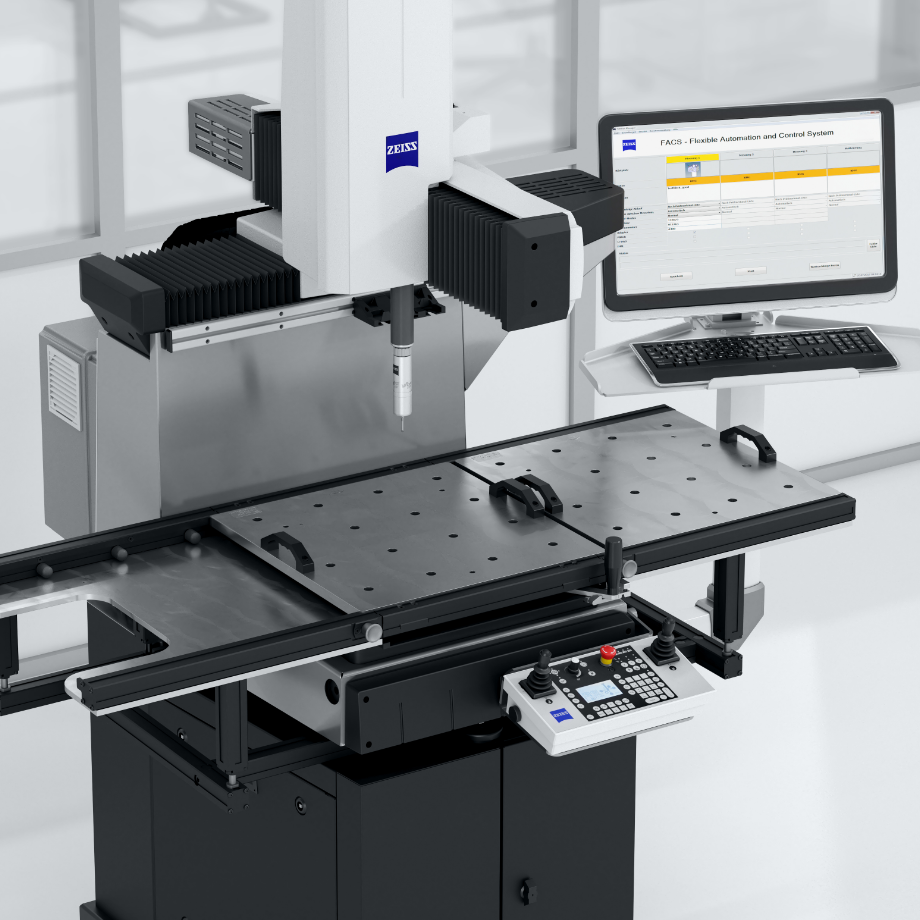

Duplexní systém

Duplexní systém pro ZEISS DuraMax zlepšuje využití stroje, protože součásti lze upnout a odepnout paralelně s měřením. Systém navíc zlepšuje ergonomii manipulace s díly a zabraňuje poškození senzorů

Nastavení během procesu měření

Optimalizované využití souřadnicového měřicího stroje
Vysoká propustnost součástí

Zjistěte více

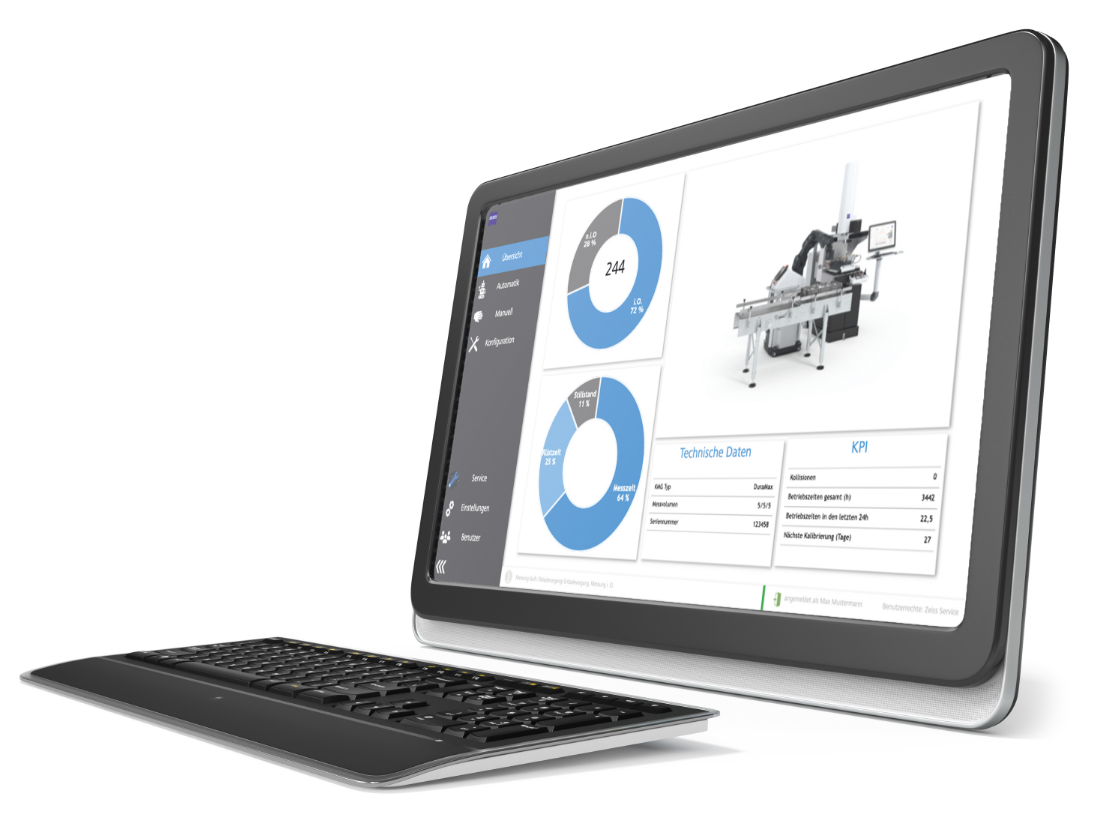

Automatizační rozhraní

ZEISS Automation Interface vám umožní snadno automatizovat vaše měřicí zařízení bez velké technické náročnosti. Kromě spouštění měřicích programů a poskytování výsledků měření nebo stavu stroje vám aplikace umožňuje ovládat periferní zařízení souřadnicového měřicího stroje. Rozhraní je také předem nakonfigurováno pro všechny produkty ZEISS Integration Series. Například ovládání automatických upínacích přípravků nebo podávání palet lze snadno konfigurovat několika málo kliknutími. Jednotlivé přípravky, které si sami zhotovíte, lze také ovládat pomocí konfigurace.

Snadná automatizace periferií souřadnicového měřicího stroje

Standardizovaná komunikační rozhraní: OPC UA, Profinet, EthernetIP
Správa uživatelů umožňuje operátorům, měřicím technikům, seřizovačům nebo servisu přesně vidět, co potřebují
Lze používat v automatickém i manuálním režimu i neškoleným personálem
Jednoduchá konfigurace kliknutím a přímo přes uživatelské rozhraní, bez složitého programování PLC
Efektivní uvedení do provozu s nízkými projektovými riziky a nízkými náklady

Zjistěte více

Technické údaje

	DuraMax	DuraMax HTG
Měřicí rozsah	500 x 500 x 500 mm³	500 x 500 x 500 mm³
Chyba měření délky E0 v μm E0/E40 v µm MPE podle ISO 10360-2:2009	2,4 + L/300 18°C - 22°C	2,2 + L/300 18°C - 22°C
Rozšířený teplotní rozsah (ZEISS TVA 1) E0/E40 v µm	2,7 + L/250 18°C - 26°C	2,5 + L/250 18°C - 26°C
Rozšířený teplotní rozsah (ZEISS TVA 2) E0/E40 v µm	2,9 + L/200 18°C - 30°C	2,7 + L/200 18°C - 30°C
Rozšířený teplotní rozsah (ZEISS TVA 3) E0/E40 v µm	není k dispozici	3,9 + L/100 15°C - 40°C
Software	ZEISS CALYPSO	ZEISS CALYPSO
Dotykový senzor	VAST XXT TL 3	VAST XXT TL 3
Délka snímače	radiální až 65 mm (hvězdicová konfigurace)	radiální až 65 mm (hvězdicová konfigurace)
Průměr snímací kuličky	0,3 - 8 mm	0,3 - 8 mm

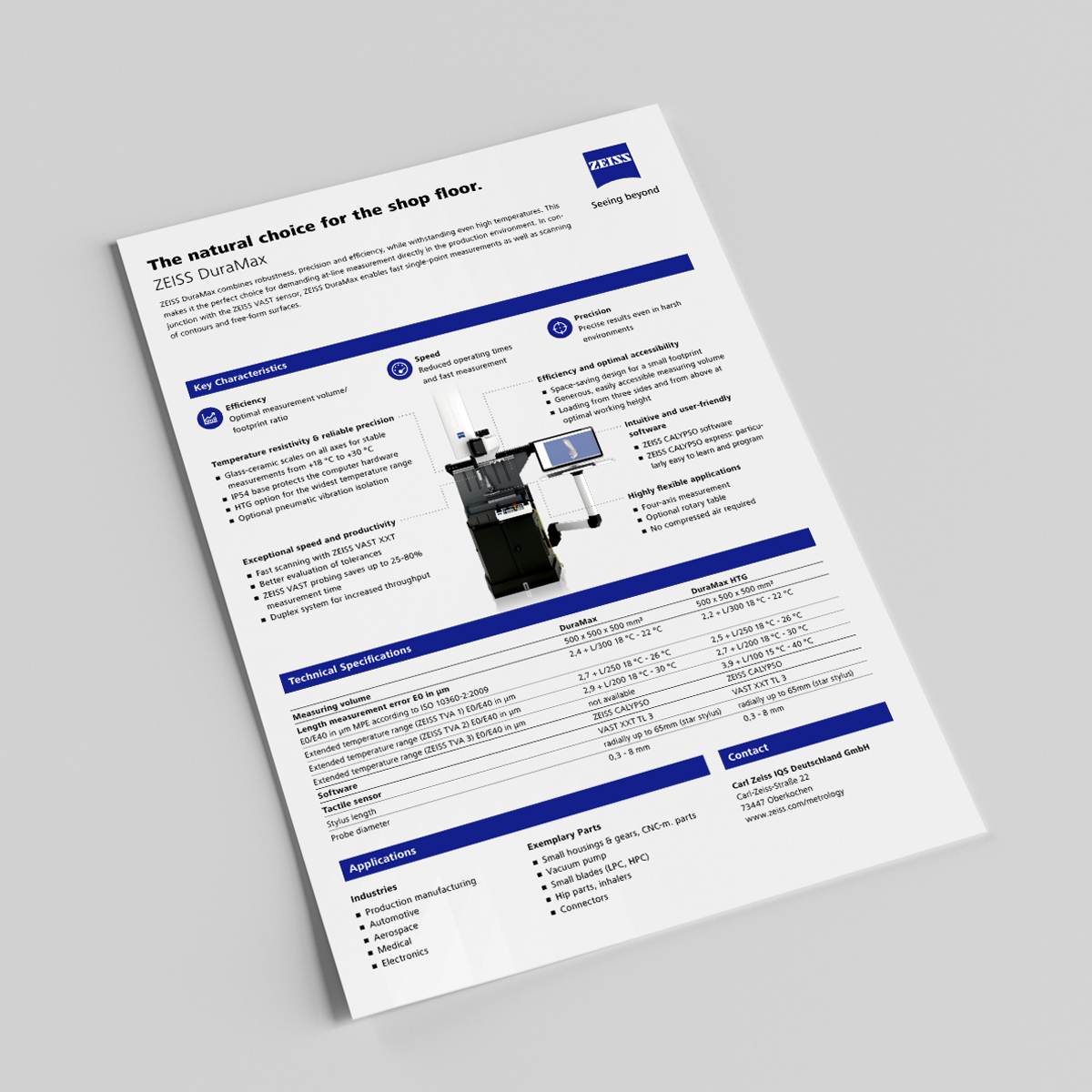

Přehled všech informací o stroji ZEISS DuraMax
