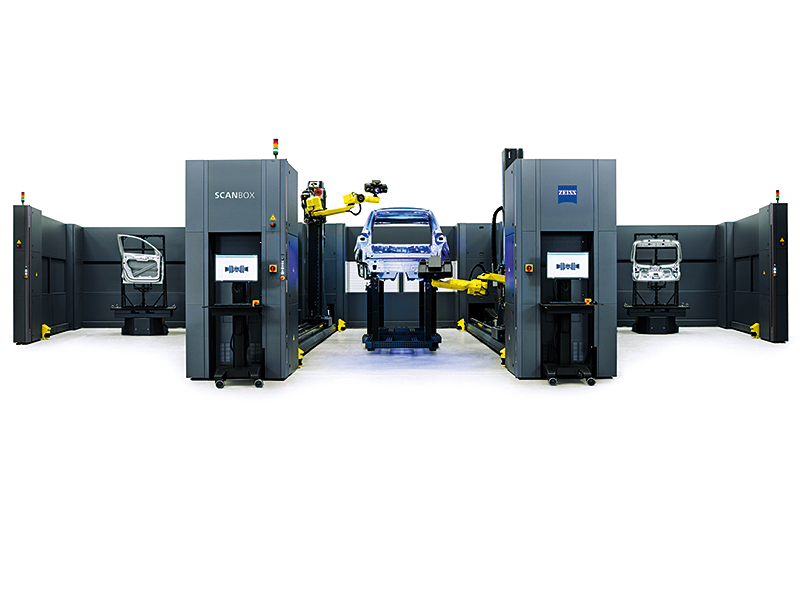

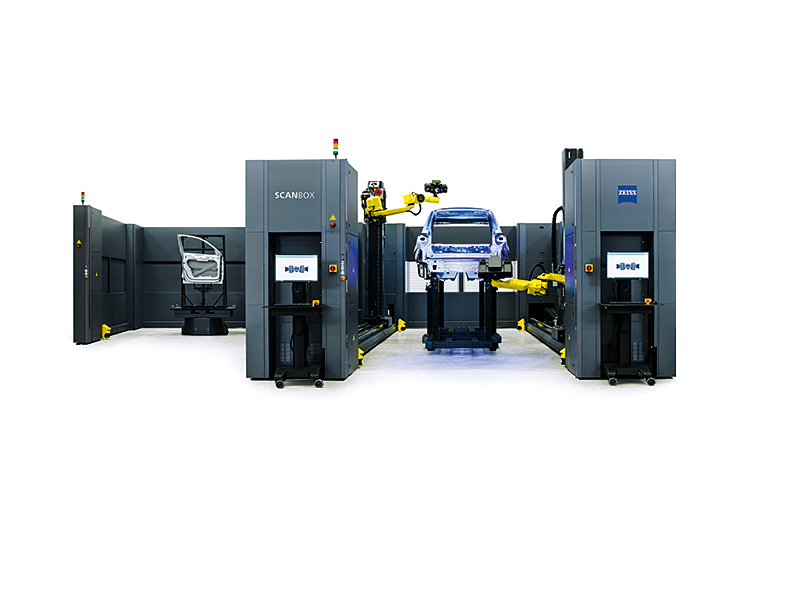

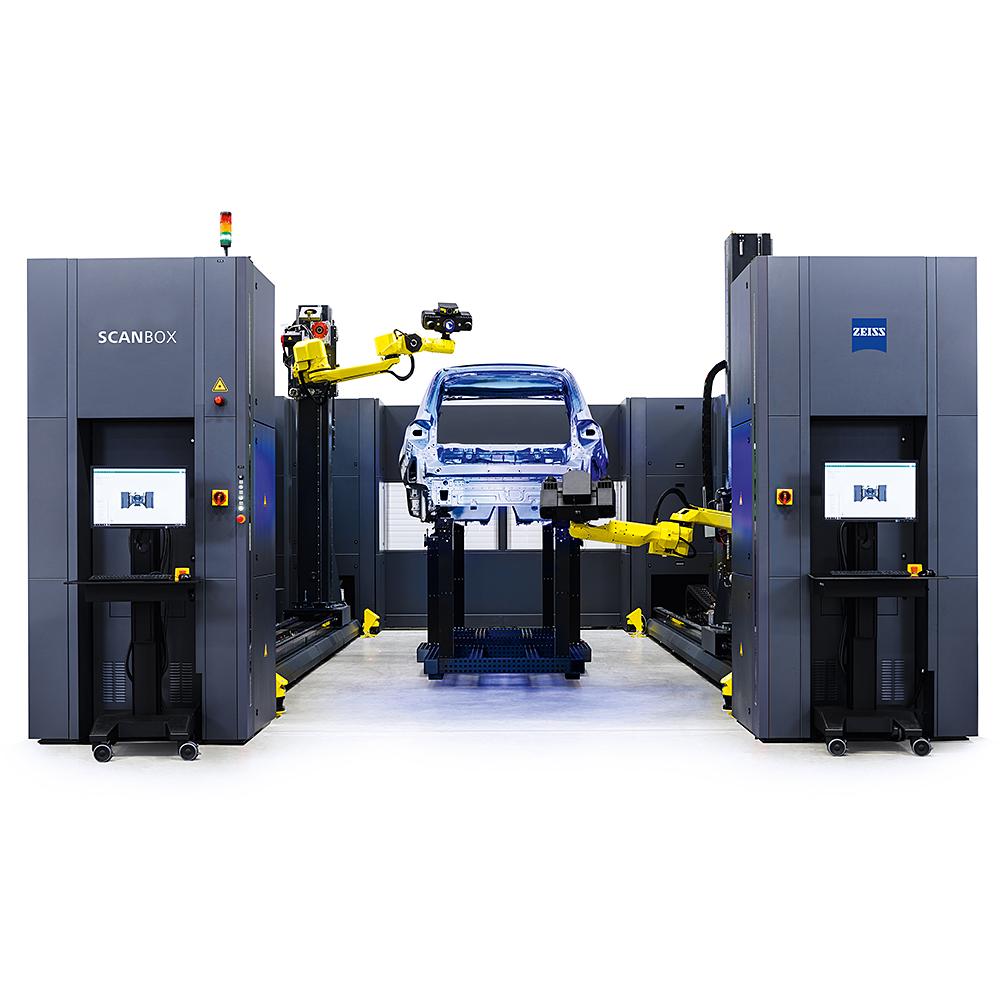

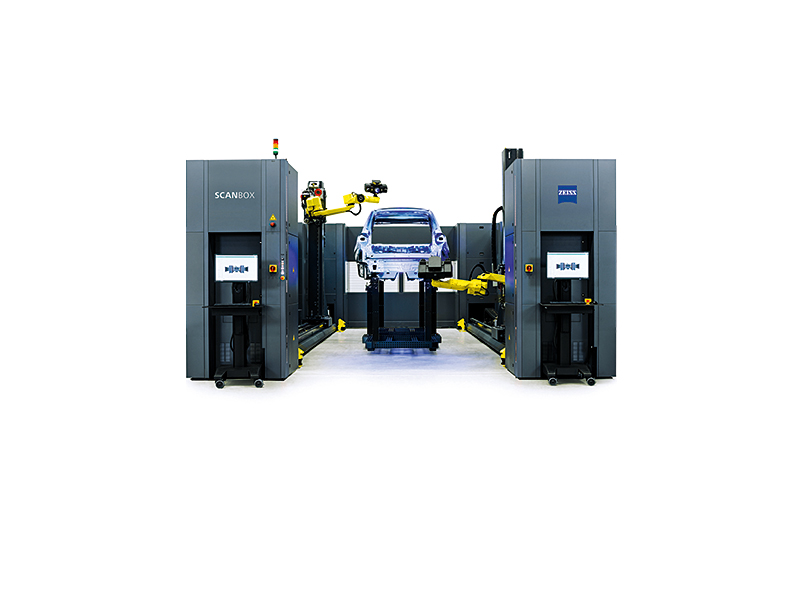

ATOS ScanBox Series 8

Nový referenční rámec pro ATOS ScanBox Series 8 ještě více zefektivňuje kontrolu sériové výroby. Flexibilní systém je připraven k použití bez přípravného času. Výrazně se zvýší propustnost. Můžete zkontrolovat více než 1000 charakteristik, jako jsou body povrchu a hran, otvory a šrouby. Výsledky měření lze snadno exportovat do statistické databáze.

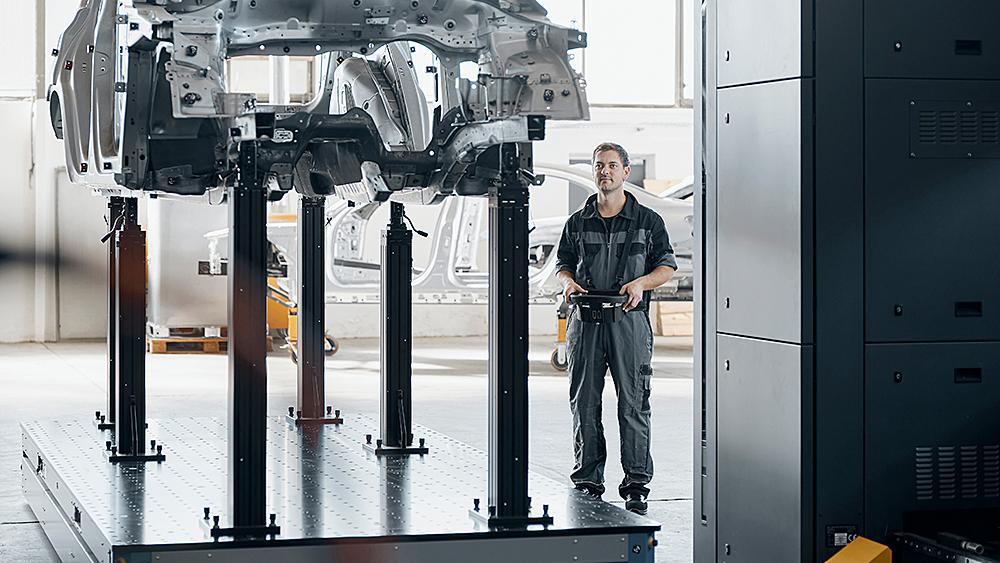

Na ATOS ScanBox Series 8 lze zakládat součásti pomocí bezobslužného přepravního systému sendvičových panelů, který zahrnuje kolejnicový systém, počítač a bezpečnostní systémy. Automatizovaný systém zakládání zaručuje rychlé, opakovatelné a přesné polohování karoserií v ATOS ScanBox. Alternativně lze díly přepravovat do příslušné pracovní oblasti otočného stolu také pomocí jeřábu, transportního, paletového nebo vysokozdvižného vozíku.

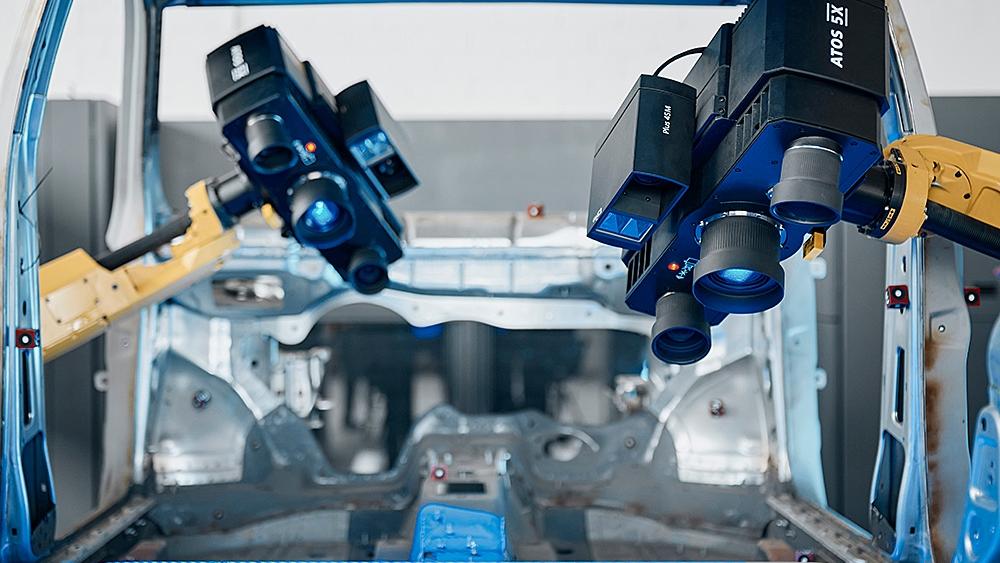

Díky velmi vyspělé kamerové technologii, silnému světelnému zdroji a vysoce výkonnému softwaru dosahuje ATOS 5 nové úrovně výkonu, zejména při měření lesklých a tmavých povrchů, jemných struktur a hran. Senzory ATOS poskytují pro každé jednotlivé měření 3D souřadnice v plném rozsahu. ATOS 5X je vybaven laserovým světelným zdrojem a provádí automatické skenování velkých měřených ploch až do velikosti 1000 mm.

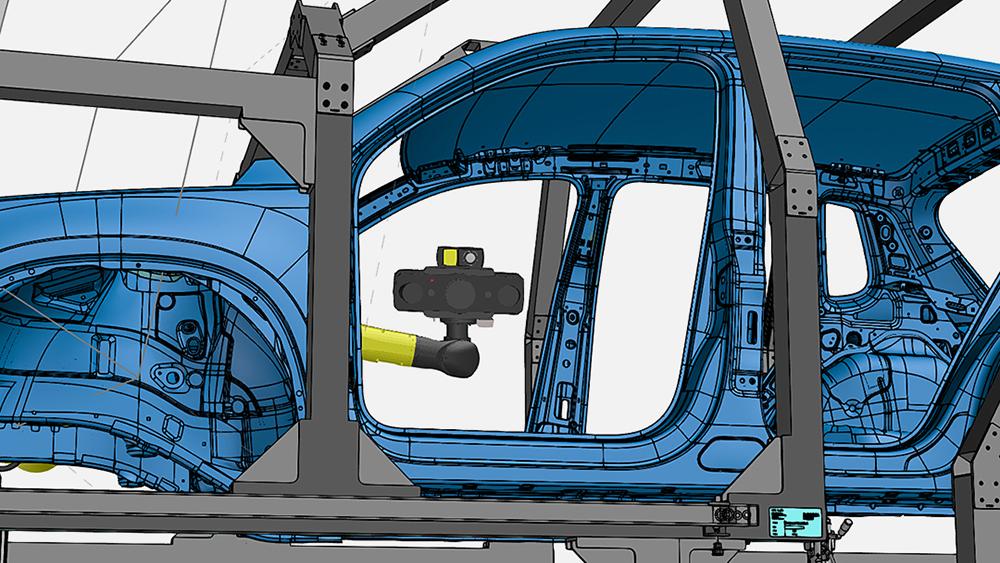

Virtuální měřicí místnost (VMR) je centrální řídicí stanice a měřicí plánovací software pro všechny prvky měřicích buněk ATOS. Ve VMR je reálné prostředí, tj. roboty, senzory a součásti v měřicí buňce, funkčně simulováno v simulaci. Programování zahrnuje kinematiku, dráhy robota, upínací přípravek a plán měření. Díky VMR může uživatel pracovat se systémem i bez specifických programátorských dovedností týkajících se robotů. Všechny pohyby robota jsou simulovány a před provedením v reálném prostředí kontrolovány z hlediska bezpečnosti.
