ZEISS CORRELATE

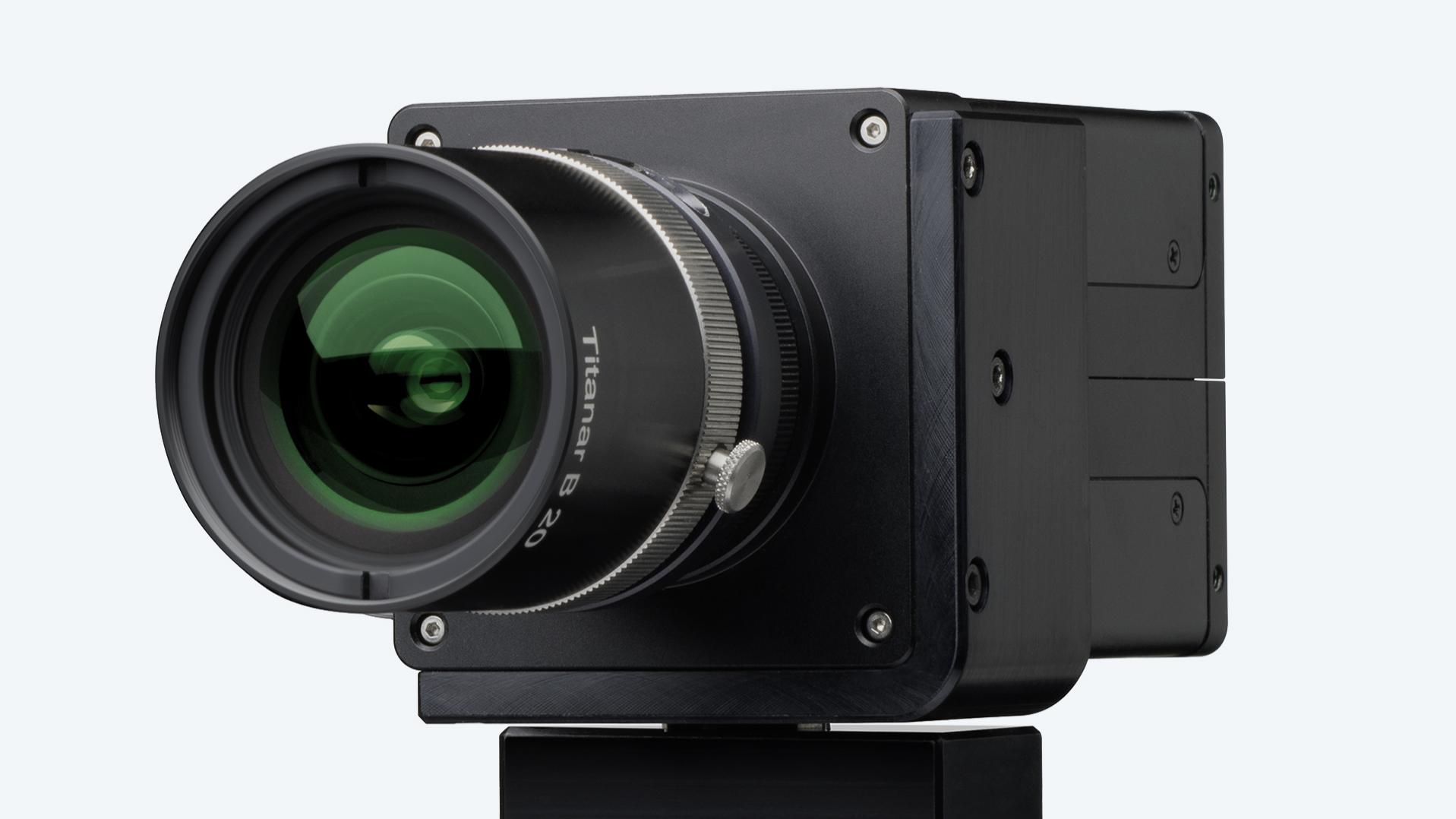

ZEISS CORRELATE nabízí integrované ovládání kamery a funkce záznamu pro kamery USB 3, které splňují standard GenICam. Získáte tak vše, co potřebujete pro 2D digitální obrazovou korelaci a 2D sledování bodů. Snímání 2D obrazu a vyhodnocení dat v jednom softwaru včetně funkcí pro vytváření reportu.

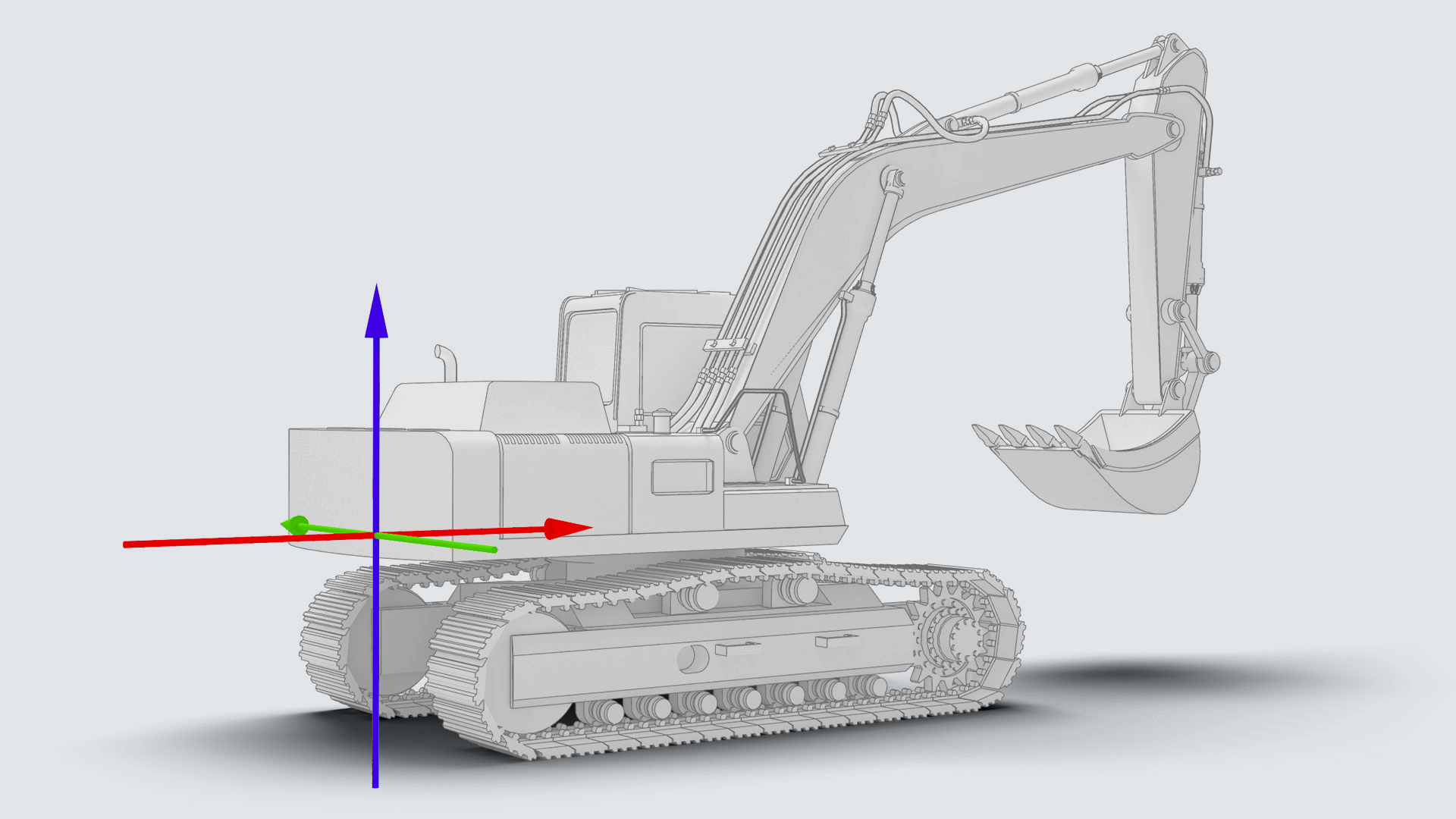

ZEISS CORRELATE obsahuje různé funkce pro vyrovnání naměřených dat. Patří mezi ně: vyrovnání na základě transformace 3-2-1, vyrovnání na základě geometrických prvků nebo 3D souřadnic, vyrovnání v lokálním souřadném systému, vyrovnání pomocí referenčních bodů a různé metody best fit (globální a lokální best fit). Kromě toho lze provést korekci pohybu tuhého tělesa pomocí funkce „Transformace podle komponenty“. Při kompenzaci pohybu tuhého tělesa se analyzuje relativní pohyb referenční komponenty vůči jiné komponentě. Referenční komponenta slouží jako pevná reference v 3D prostoru.

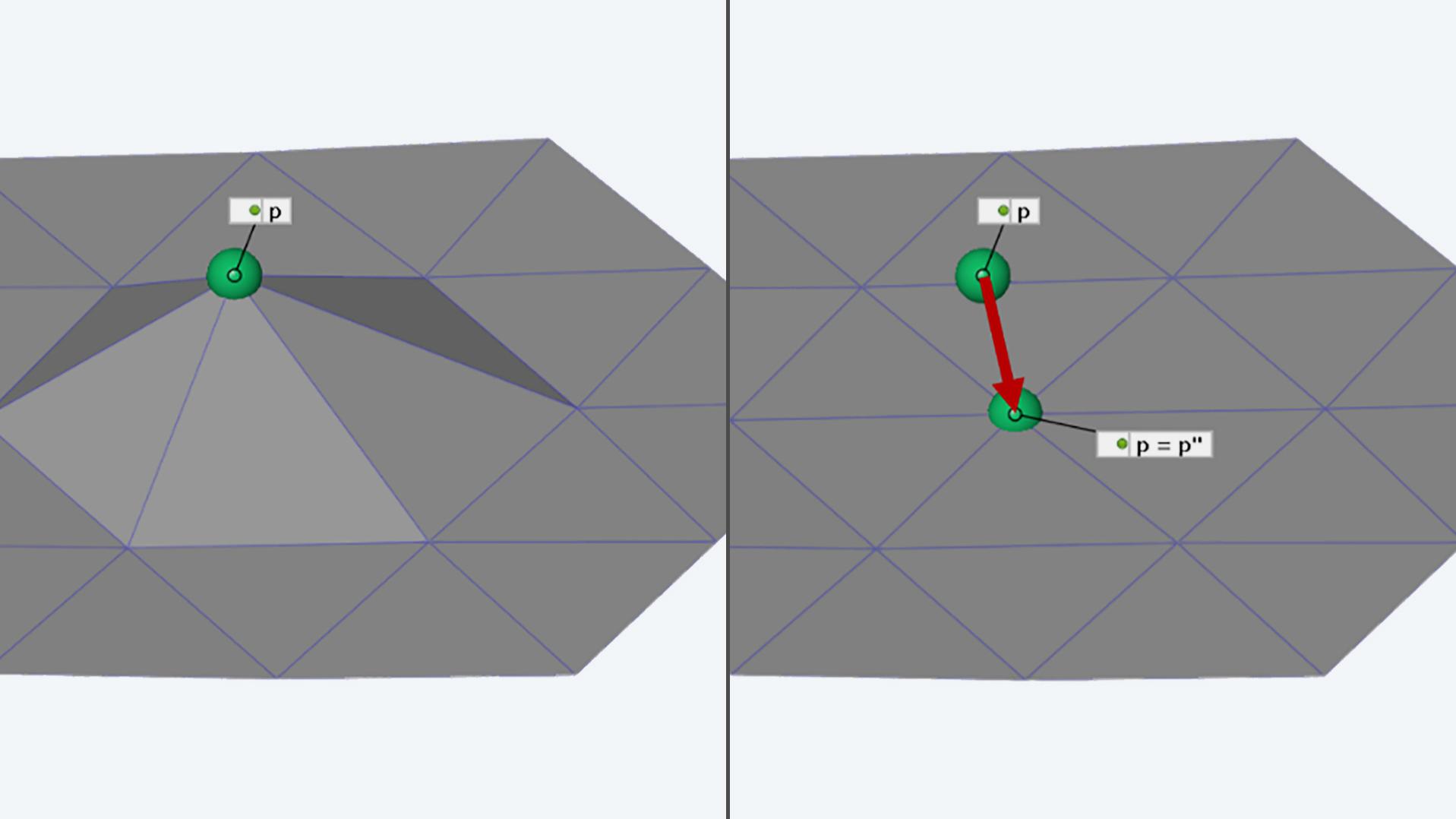

Díky inteligentnímu algoritmu pro rozpoznání a eliminaci odlehlých hodnot měření v 3D souřadnicových sítích ARGUS jsou nevyhovující místa a prohloubení ve 3D měřených datech už minulostí.
Odlehlé hodnoty měření jsou automaticky detekovány a opraveny softwarem ZEISS CORRELATE: pro ještě přesnější a rychlejší vyhodnocení a vytváření reportů s měřicím systémem ARGUS.

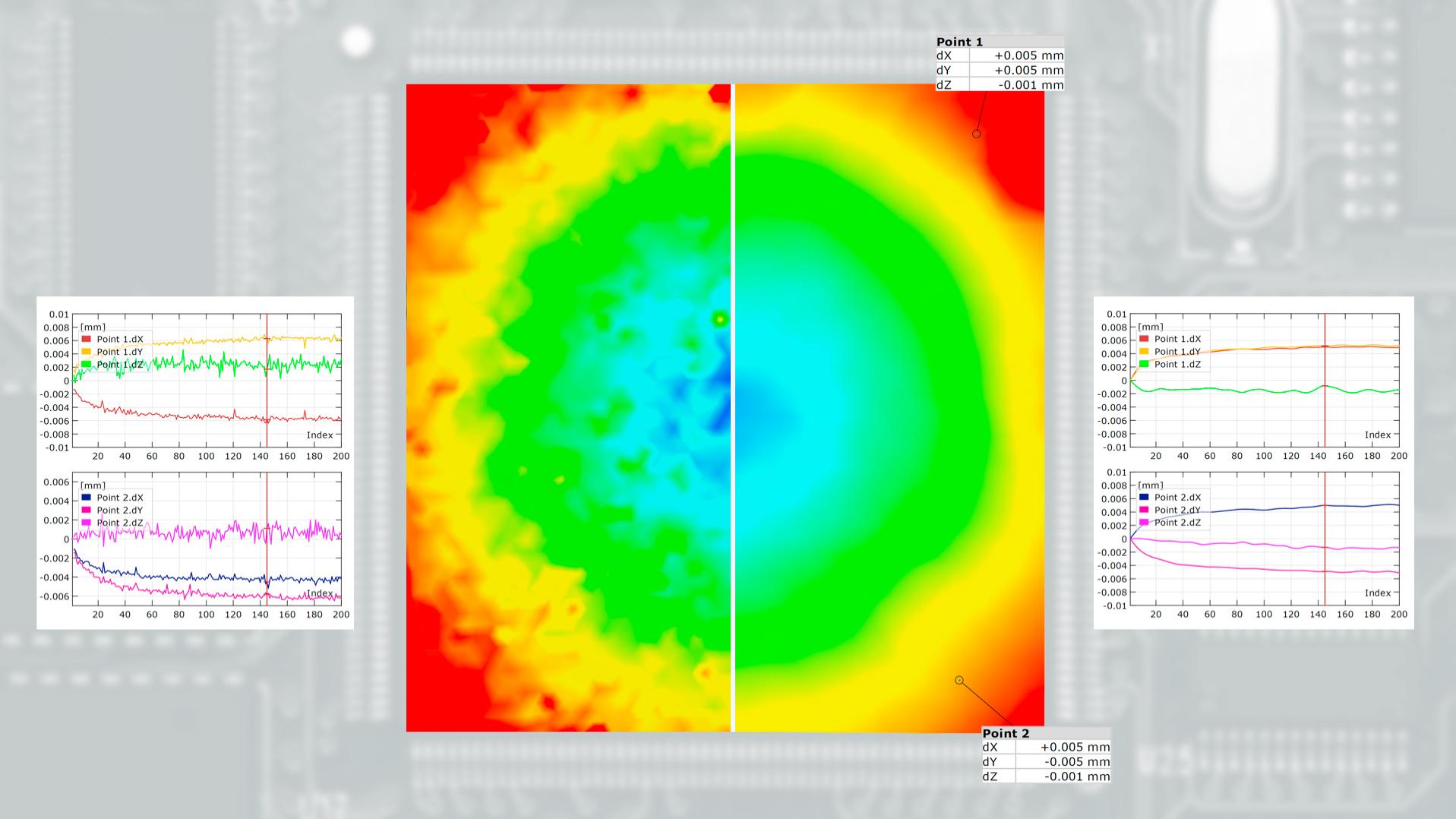

Tato funkce nabízí možnost filtrování souřadnic v projektu ARAMIS v čase (k dispozici pro komponentu povrchu, bodu fazety a bodu). To umožňuje dosáhnout ještě vyšší přesnosti při měření deformace a posunu a výrazně snížit vliv rušivých vlivů, jako je turbulentní proudění vzduchu v důsledku konvekce nebo moaré efektů.

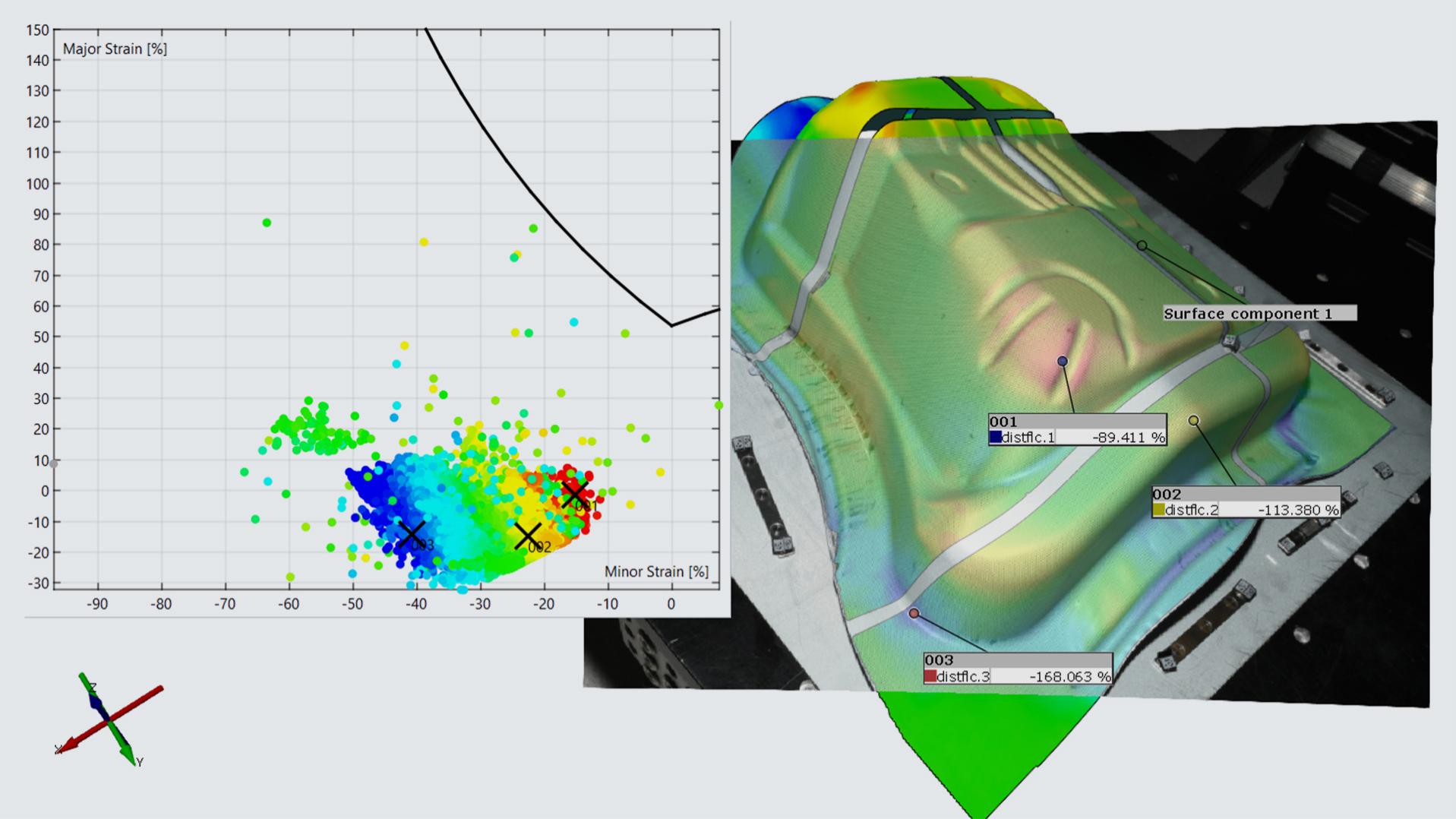

Pro řízení procesů tváření plechů se používá analýza tváření. Při analýze tváření se kombinuje mezní křivka tváření získaná ze zkušební série Nakajima s měřením stavů tváření plechové součásti pomocí systému ARGUS. Sběrače dat umožňují rychlou analýzu stavu tváření.

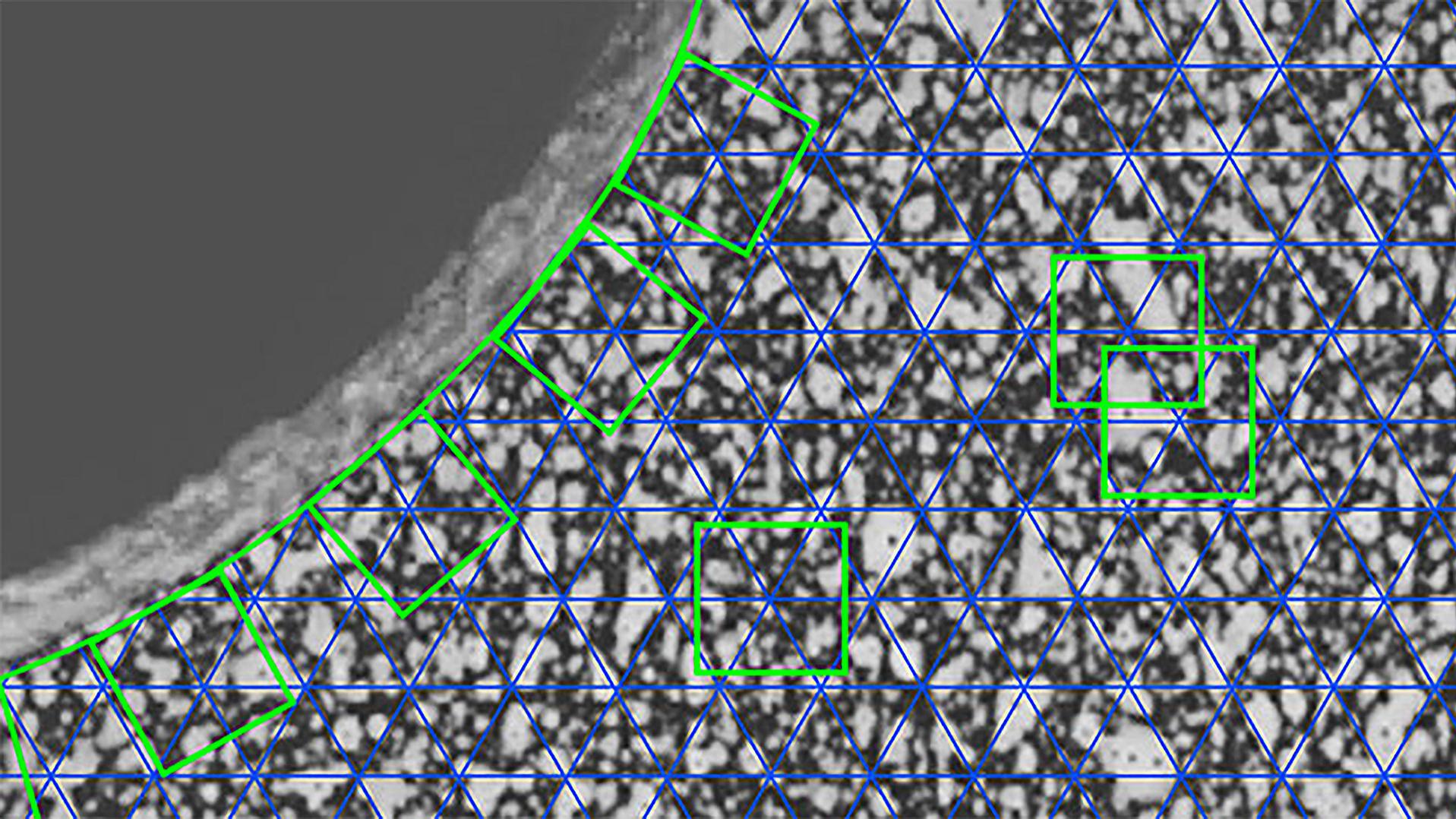

Digitální korelace obrazu (DIC) je optická bezkontaktní metoda měření 3D souřadnic pro vyhodnocení pohybu a deformace ve 3D prostoru a pro stanovení povrchových deformací. K měření 3D souřadnic s přesností subpixelů se používají stochastické kontrastní vzory.

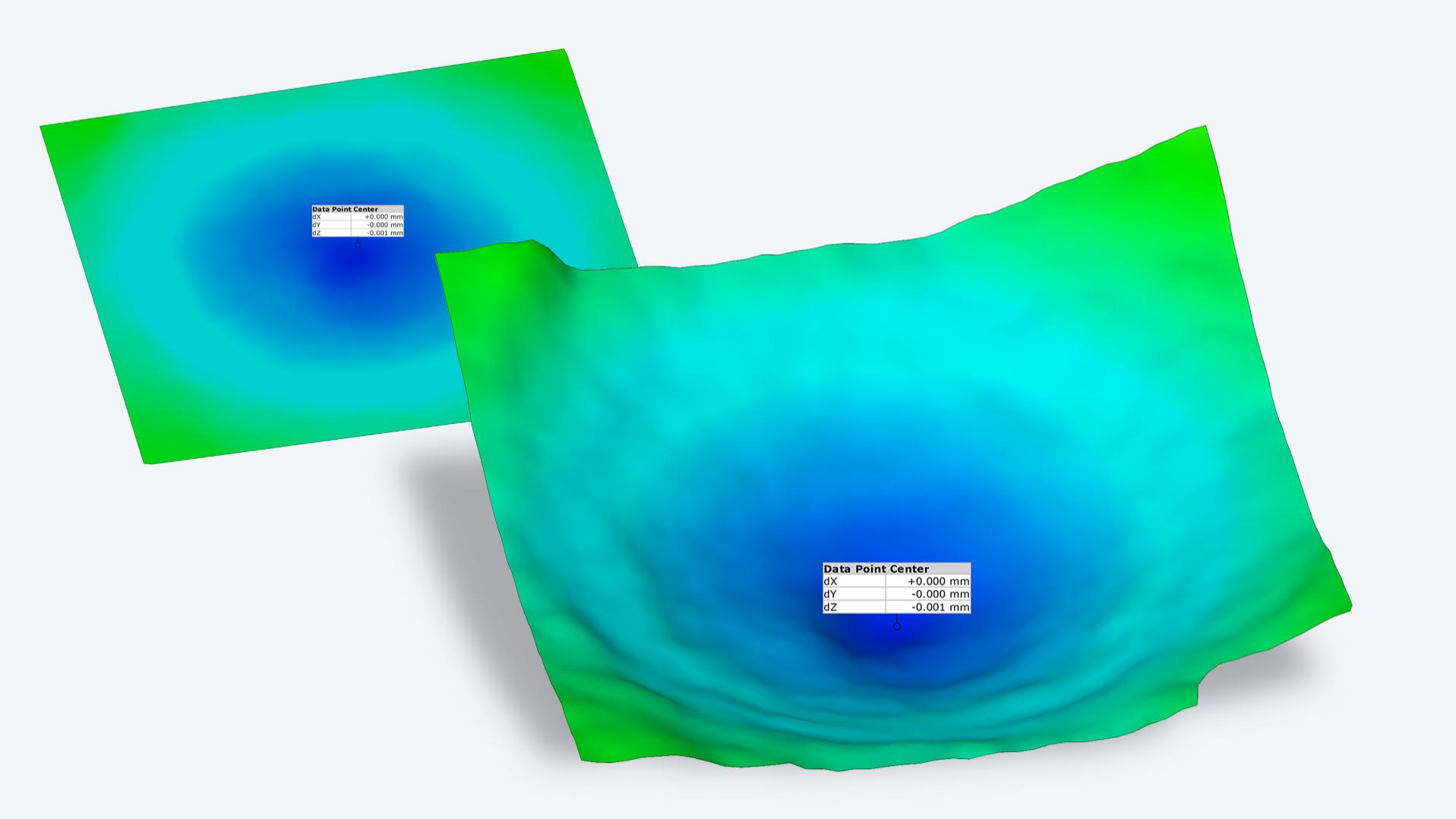

ZEISS CORRELATE dokáže zobrazit deformace, jako jsou vyboulení, promáčkliny, důlky a prohlubně, ve 3D zobrazení plasticky ve zvětšené podobě. Skalární hodnoty lze odpovídajícím způsobem převést na jakýsi výškový reliéf, což usnadňuje kvalitativní analýzu 3D měřených hodnot.

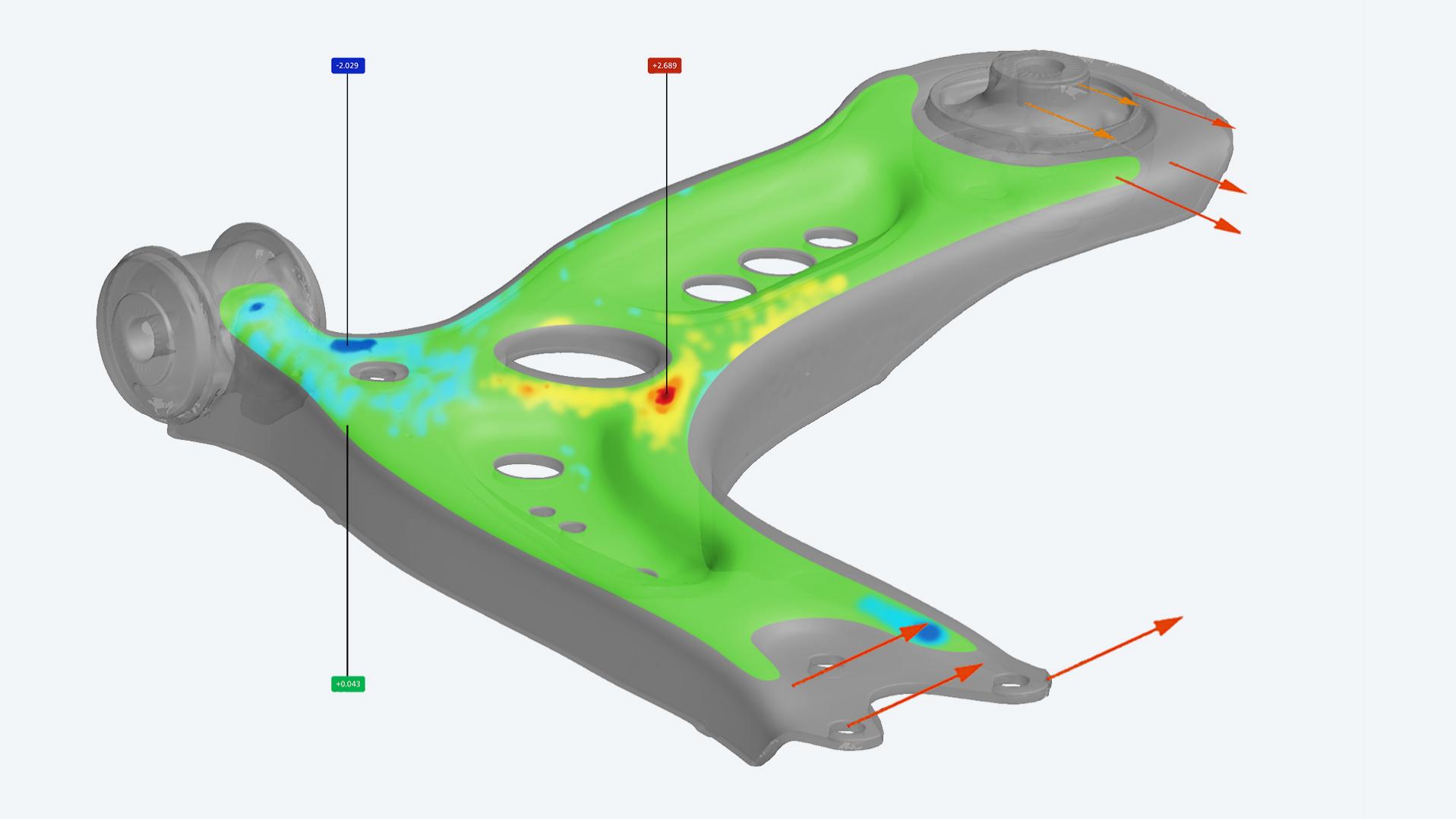

Software nabízí možnost vyhodnocení výsledků celoplošných a bodových měření. Pro celoplošné výsledky, jako je rozložení deformace, je vzorek opatřen stochastickým kontrastním vzorem. Pro bodová měření se používají značky referenčních bodů. Tyto značky na vzorku jsou automaticky softwarem detekovány a naměřené 3D souřadnice jsou zobrazeny. V rámci jednoho měření je možné použít společně metodu celoplošného a bodového vyhodnocení. Pro obě metody poskytuje software data, jako jsou přetvoření, 3D deformace a 3D posuny.

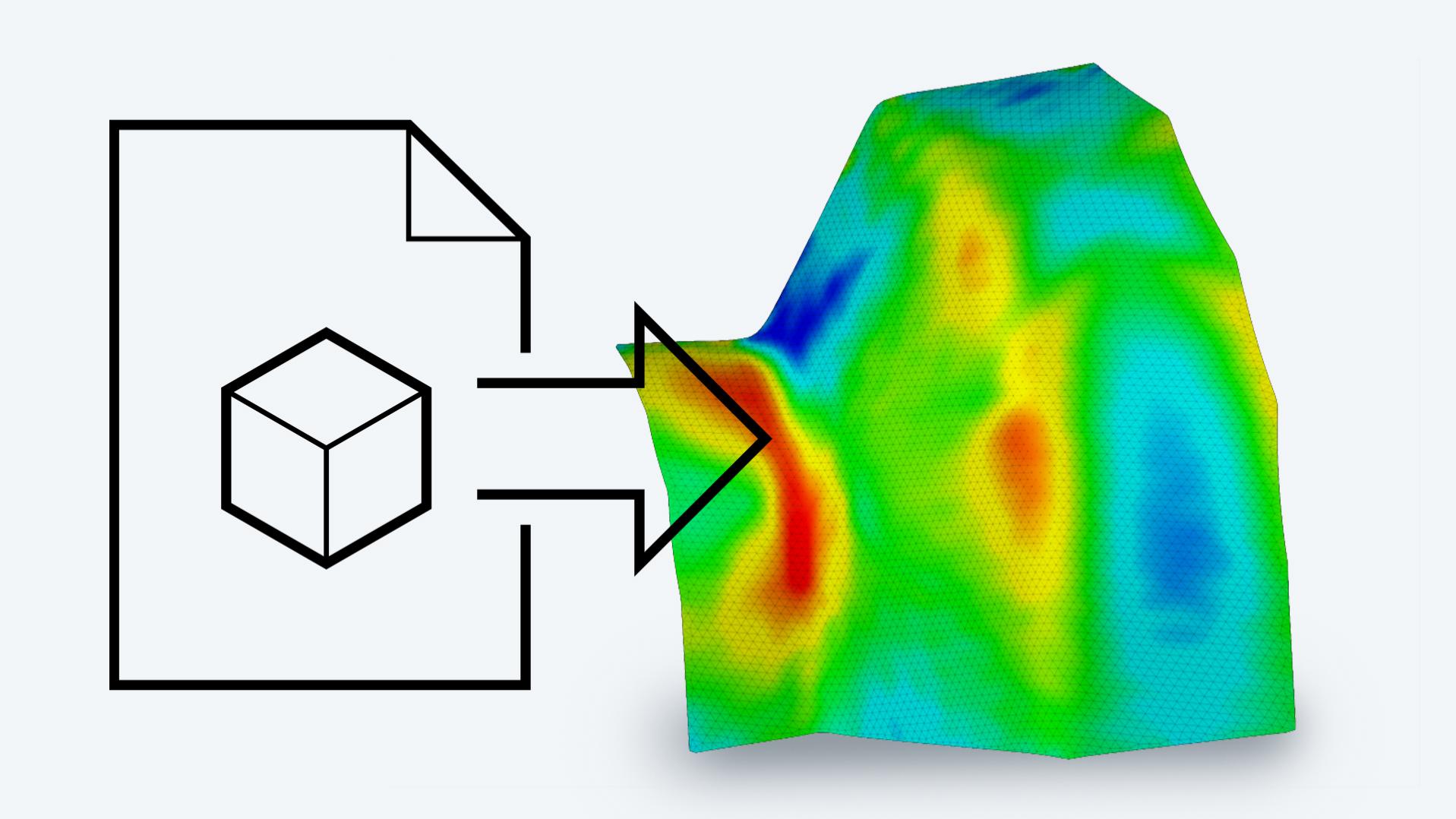

ZEISS CORRELATE disponuje mnoha rozhraními pro import běžných formátů souborů, jako jsou ASCII, STL, PSL, PL a CT data. Importem souborů ASCII lze například načíst souřadnice pro vytvoření 3D mraků bodů nebo synchronizovat hodnoty síly zkušebního stroje s fázemi projektu.

Během probíhajícího 2D měření se softwarem ZEISS CORRELATE lze vypočítat a zobrazit v reálném čase předem definované hodnoty výsledků, jako jsou hodnoty deformace (přetvoření). To umožňuje kontrolovat průběh měření a poskytuje uživateli přímou zpětnou vazbu.

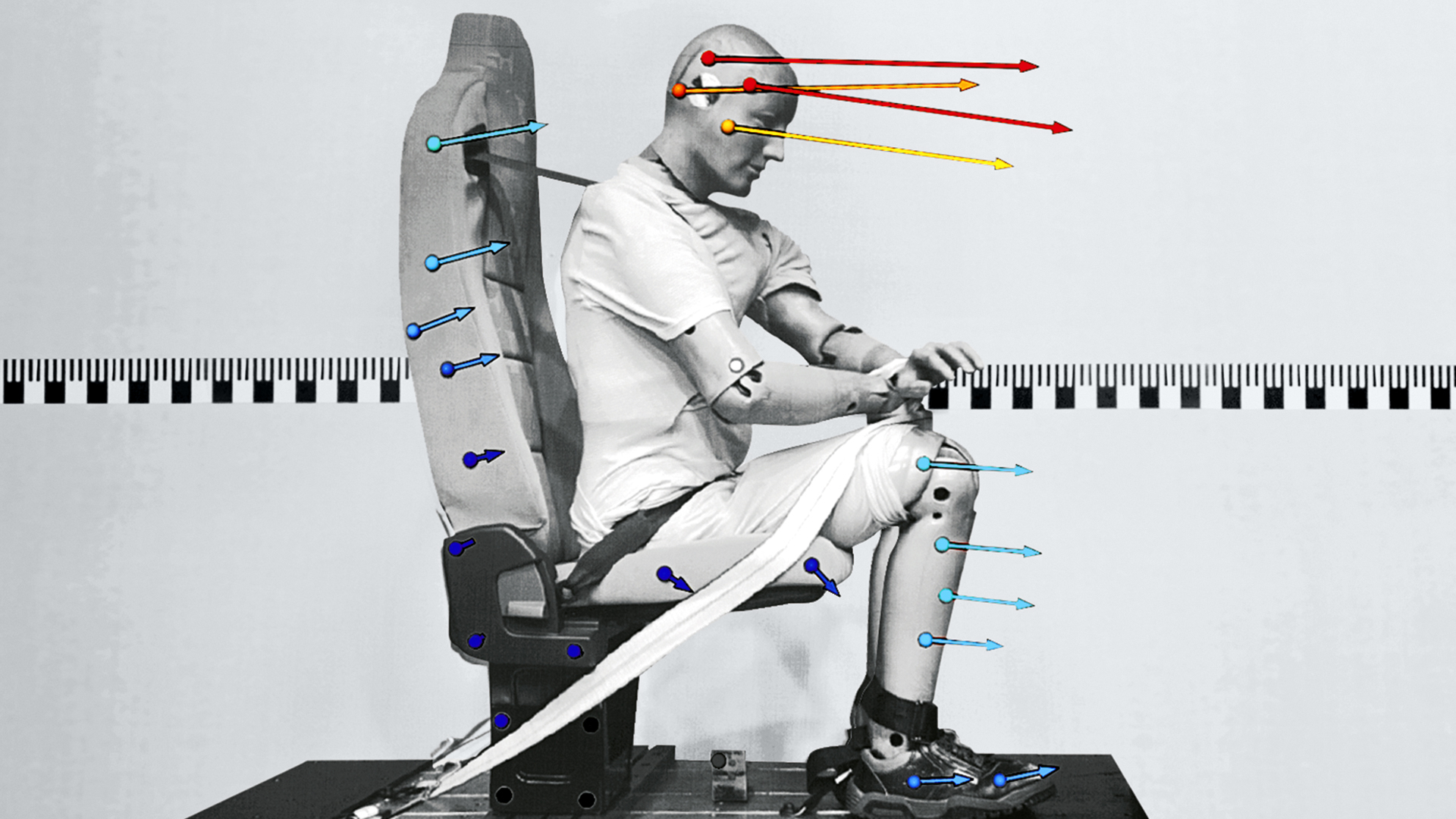

Pro bodové měření 3D souřadnic a jejich sledování v průběhu dynamických nebo (kvazi-)statických testů jsou měřené objekty opatřeny ultralehkými měřicími značkami. 3D souřadnice každé měřicí značky jsou měřeny fotogrammetrickými metodami se subpixelovou přesností. Při měření lze metodu sledování bodů kombinovat s metodou digitální obrazové korelace. Seskupením několika měřicích značek vznikají charakteristické konstelace, které může software sledovat v průběhu času. To znamená, že souřadnice, posuny, rychlosti a zrychlení pro každou měřicí značku jsou k dispozici pro vyhodnocení na konci zpracování obrazu.

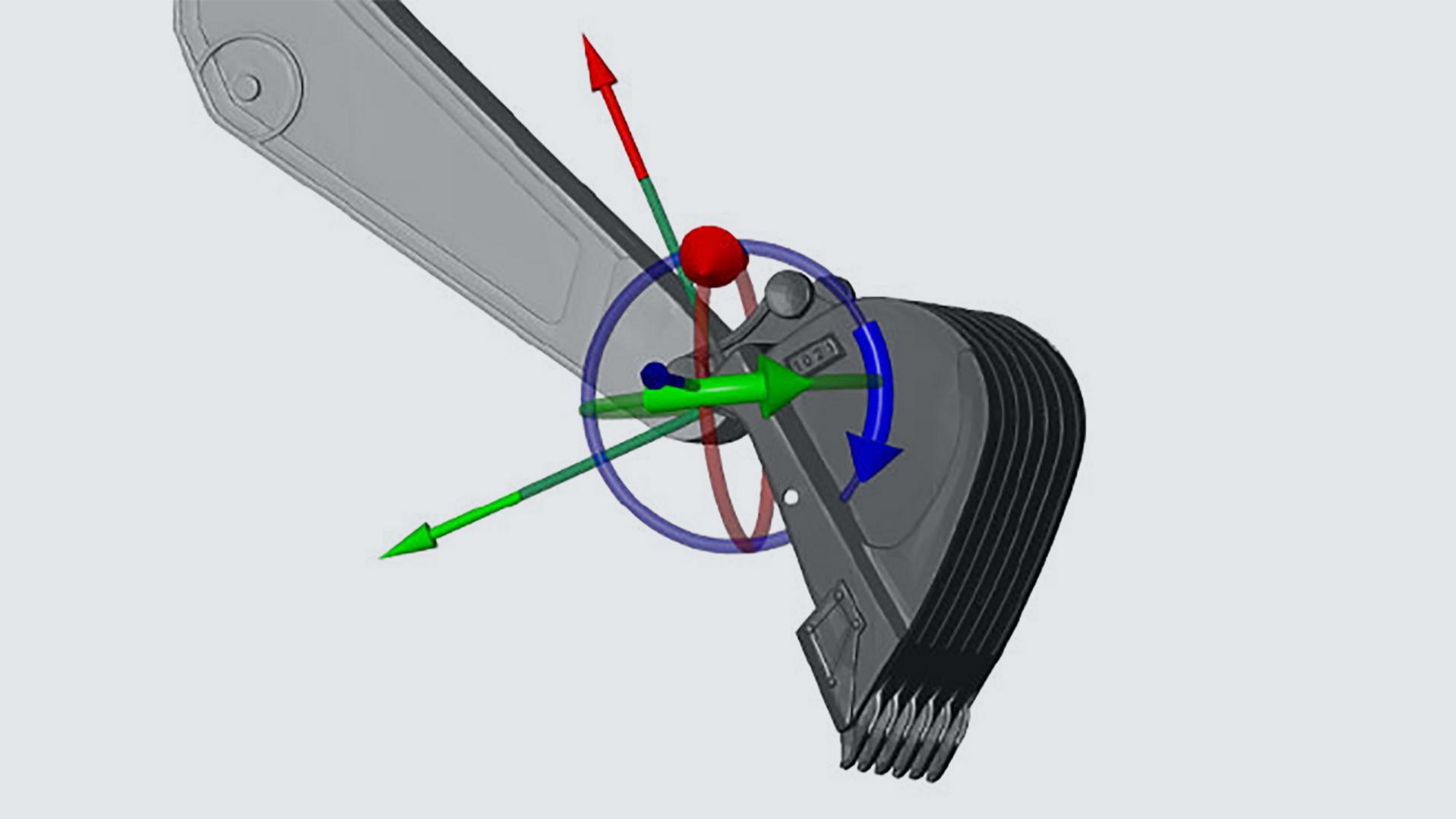

V ZEISS CORRELATE lze definovat lokální souřadné systémy a připojit je ke skupinám bodů. V důsledku toho se lokální souřadné systémy pohybují společně se skupinami bodů a umožňují analýzy 6DoF (6 stupňů volnosti). Analýza 6DoF se používá k určení translačních a rotačních pohybů skupin bodů vůči sobě navzájem nebo absolutně ve všech prostorových směrech.

Vyměňujte si výsledky testů s kolegy, různými odděleními a zákazníky za účelem prezentace a další diskuse: ZEISS CORRELATE vás podporuje modulem pro reporting, který nabízí dokumentaci připravenou k tisku a plně animovaný export do formátu PDF. Pro lepší prezentaci výsledků a jejich lepší pochopení lze kompletní projektové soubory vyměňovat a prohlížet ve 3D uživatelském rozhraní bezplatného softwaru ZEISS CORRELATE.

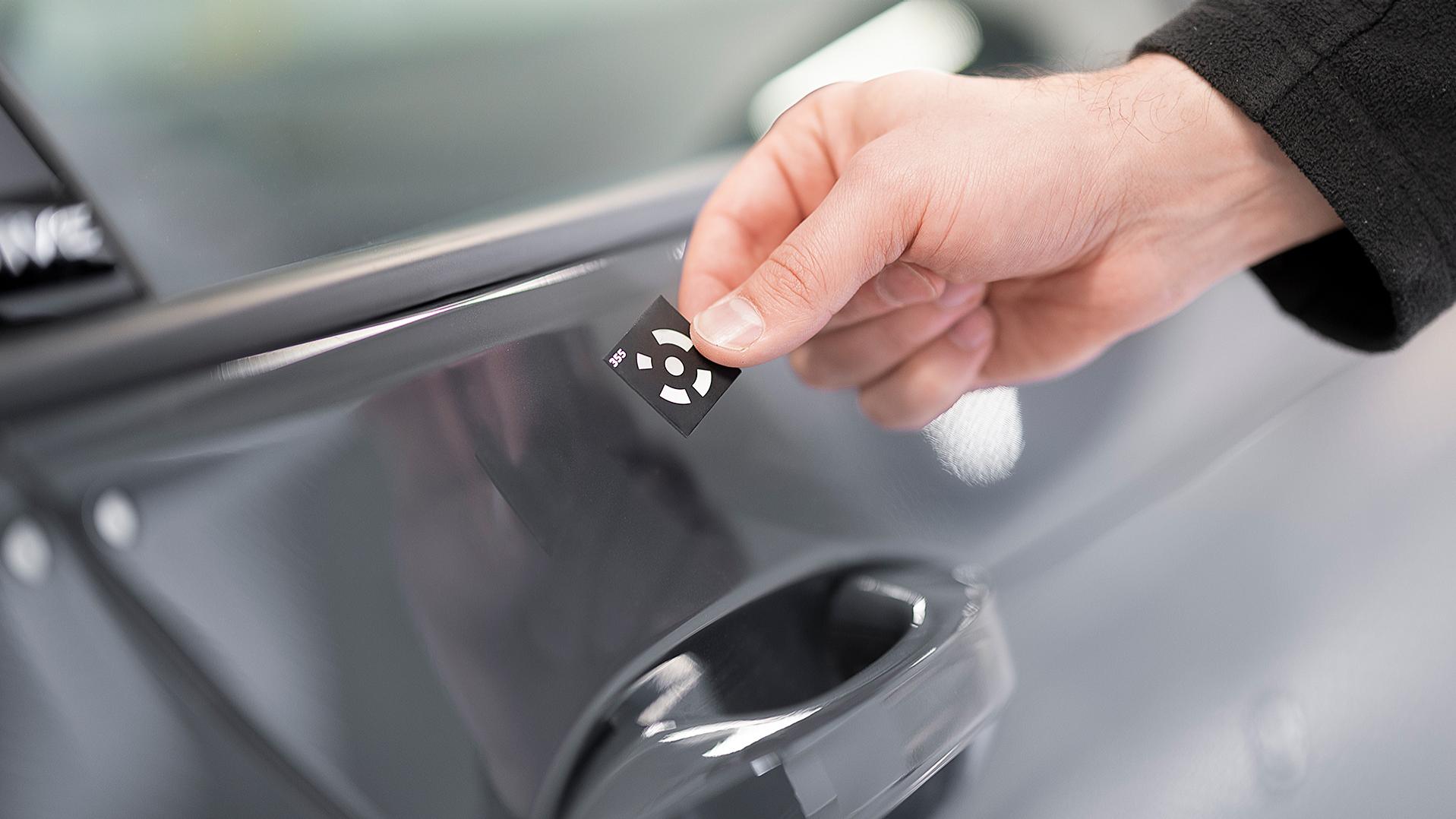

ZEISS CORRELATE umožňuje sledovat jednotlivé měřicí body a vyhodnocovat 3D posuny, rychlosti a zrychlení. Díky této funkci nyní stačí nyní použít pouze jednu namísto tří kódovaných měřicích značek, abyste mohli zaznamenat hodnotu 3D souřadnicového měření a vyhodnotit posunutí, rychlost a zrychlení v tomto bodě. To šetří místo a pomáhá v situacích, kdy tři měřicí značky nelze použít. Sledování jednotlivých měřicích bodů může také ušetřit čas při přípravě měření.

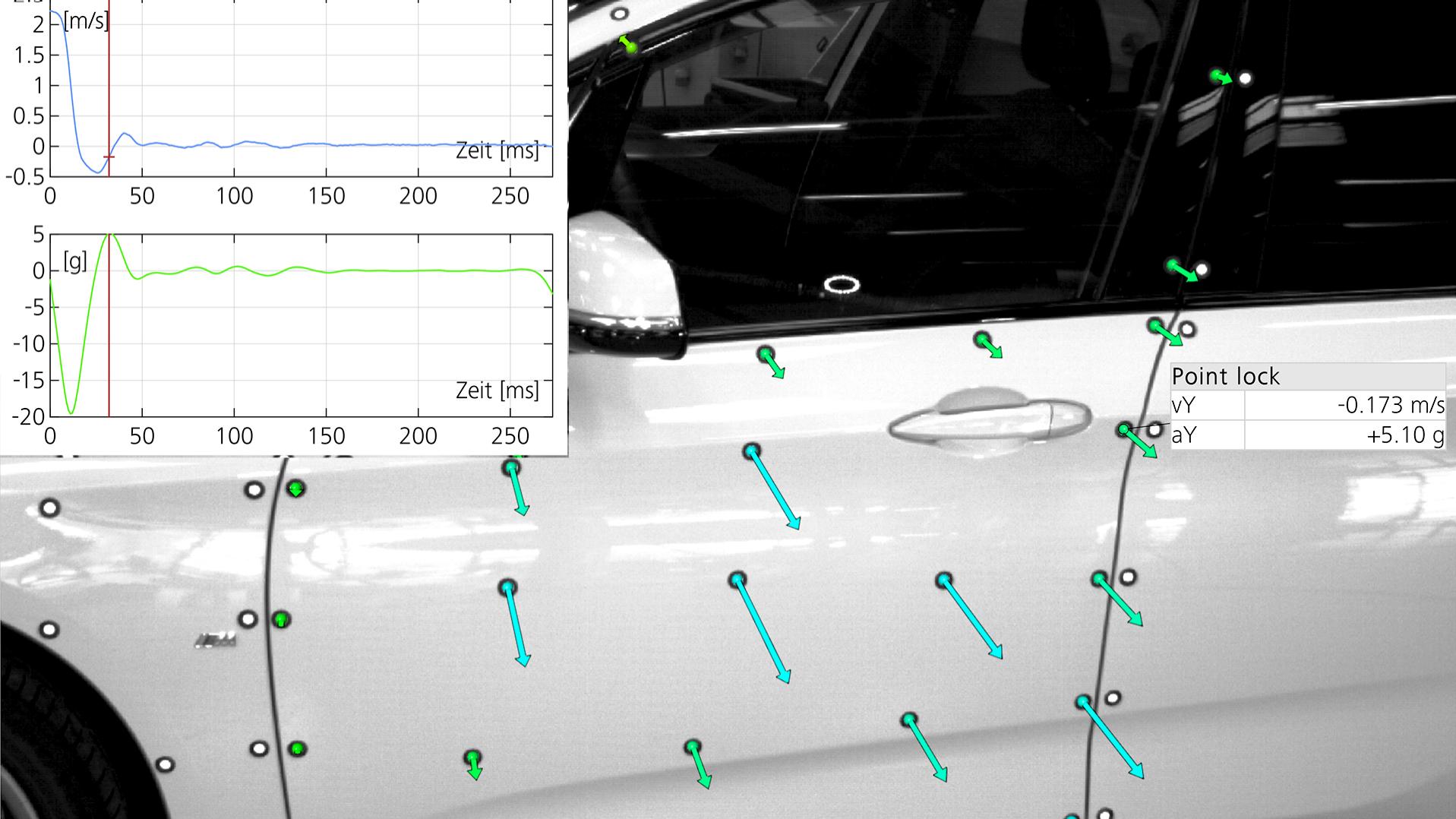

Pomocí kontrol rychlosti a zrychlení analyzuje  ZEISS CORRELATE, jak rychle se jednotlivé prvky pohybují vzhledem k jejich poloze v předchozí a následující fázi. Kromě obecného zrychlení můžete zkontrolovat také zrychlení tangenciálně k zakřivené trajektorii. Software také nabízí možnost kontroly zrychlení na kruhové dráze vzhledem k středu kružnice.

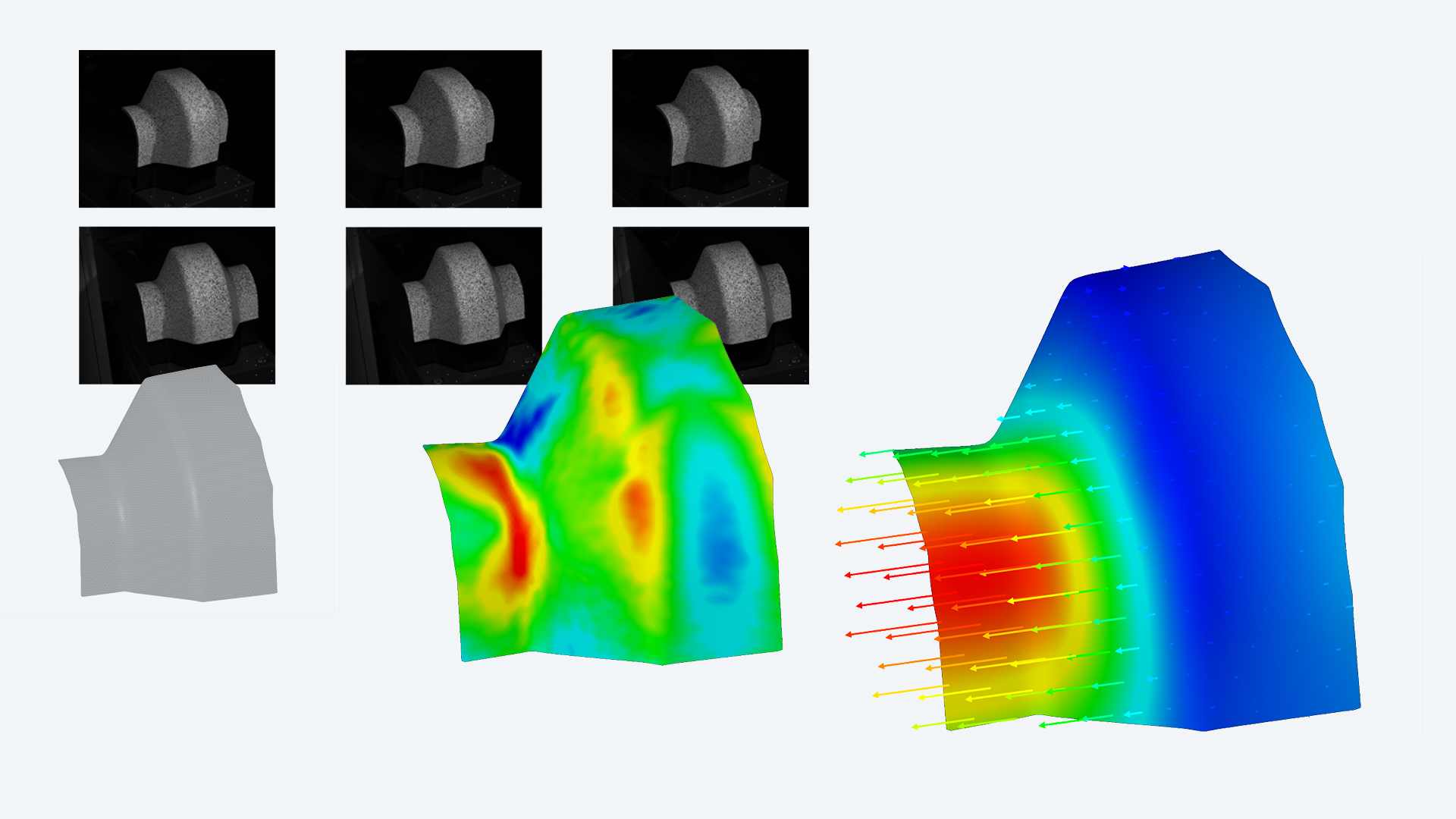

Software vypočítává hodnoty, jako je hlavní deformace a vedlejší deformace nebo deformace (přetvoření) ve směru X a Y, ze 3D souřadnic naměřených na celém povrchu a v konkrétních bodech. Z jednotlivých měřicích bodů lze definovat skupiny bodů, tzv. komponenty. Software dokáže identifikovat skupiny bodů v celém průběhu zkoušky. To umožňuje přesný výpočet posunů, rychlostí a zrychlení ve 3D. Skupiny bodů lze dále použít ke kompenzaci pohybů tuhého tělesa. Je tak možné analyzovat pohyby s použitím skupiny bodů jako pevné reference ve 3D prostoru..

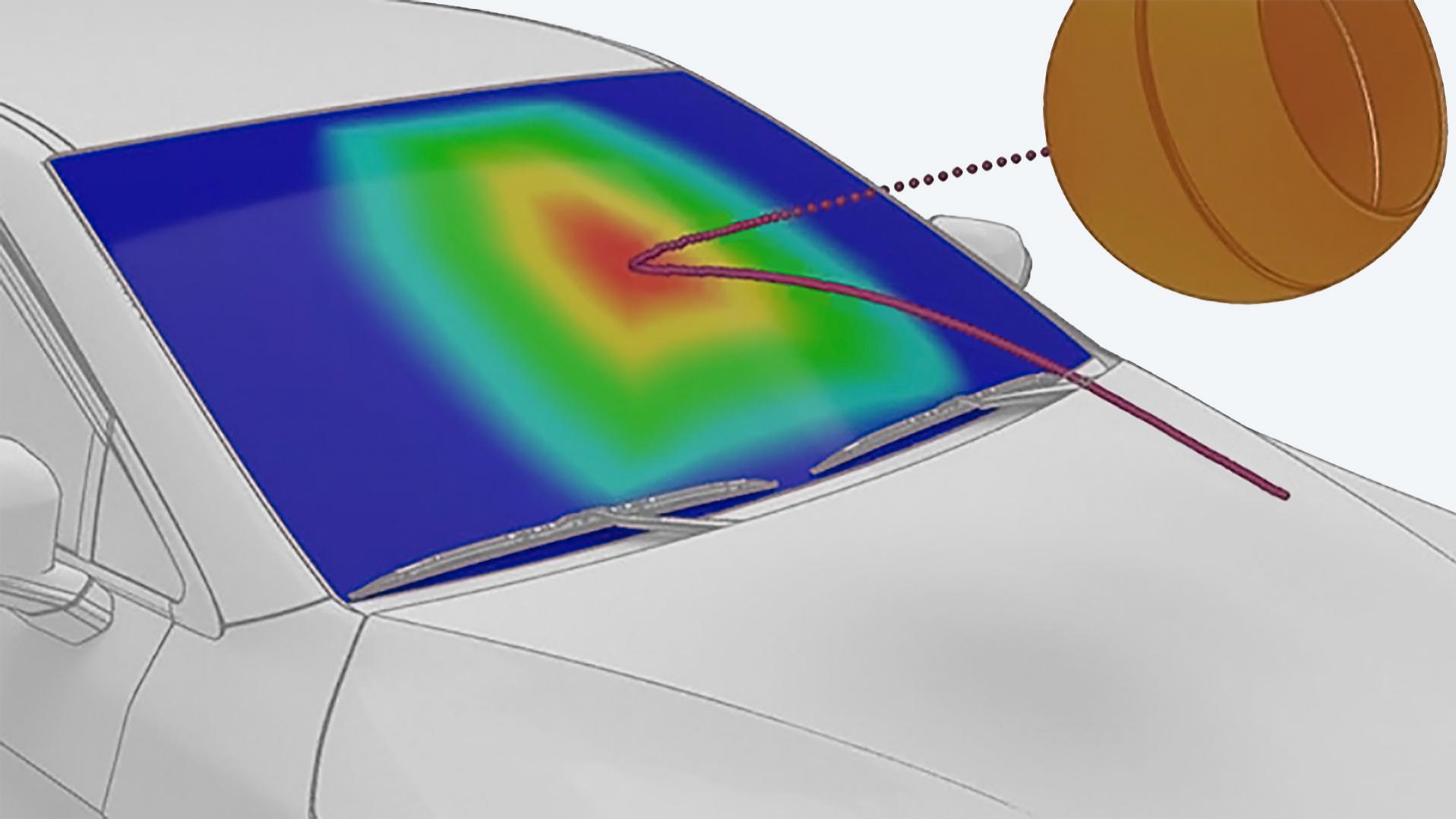

Pomocí funkce trajektorie můžete vizualizovat trajektorie jednotlivých bodů, skupin bodů, lokálních souřadných systémů a konstrukčních prvků. Trajektorie zobrazuje polohu vybraného prvku v celém průběhu měření. To umožňuje analyzovat a vizualizovat křivku pohybu testovaného objektu. Křivka pohybu je v softwaru k dispozici také pro další kroky vyhodnocení, například pomocí trajektorie lze sestrojit připasovanou geometrii, jako jsou kružnice.

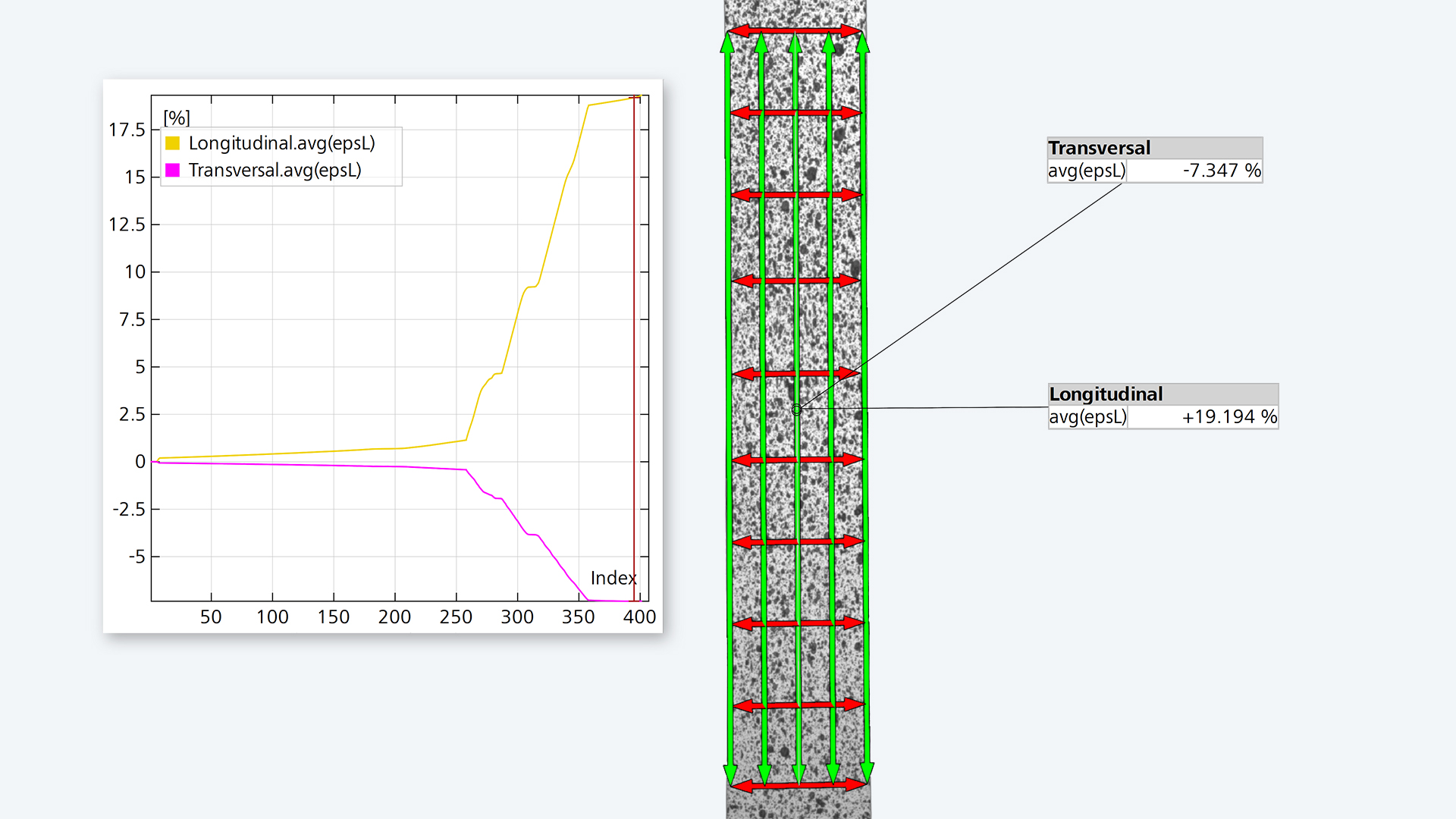

Tuto funkci, která umožňuje bezkontaktní měření změny délky s přesně zadanou referenční délkou, lze použít ve 2D a 3D projektech. Změnu délky lze v rámci projektu kontrolovat ve dvou nebo více prostorových směrech. Díky bezkontaktnímu optickému principu měření nejsou výsledky měření ovlivněny mechanickými vlivy. ZEISS CORRELATE nabízí také možnost definovat různé virtuální extenzometry (průtahoměry) pro zachycení podélných a příčných deformací. Další výhodou je, že lze definovat virtuální extenzometry s různými počátečními délkami a tak zkoumat lokální a globální vlivy deformace současně.

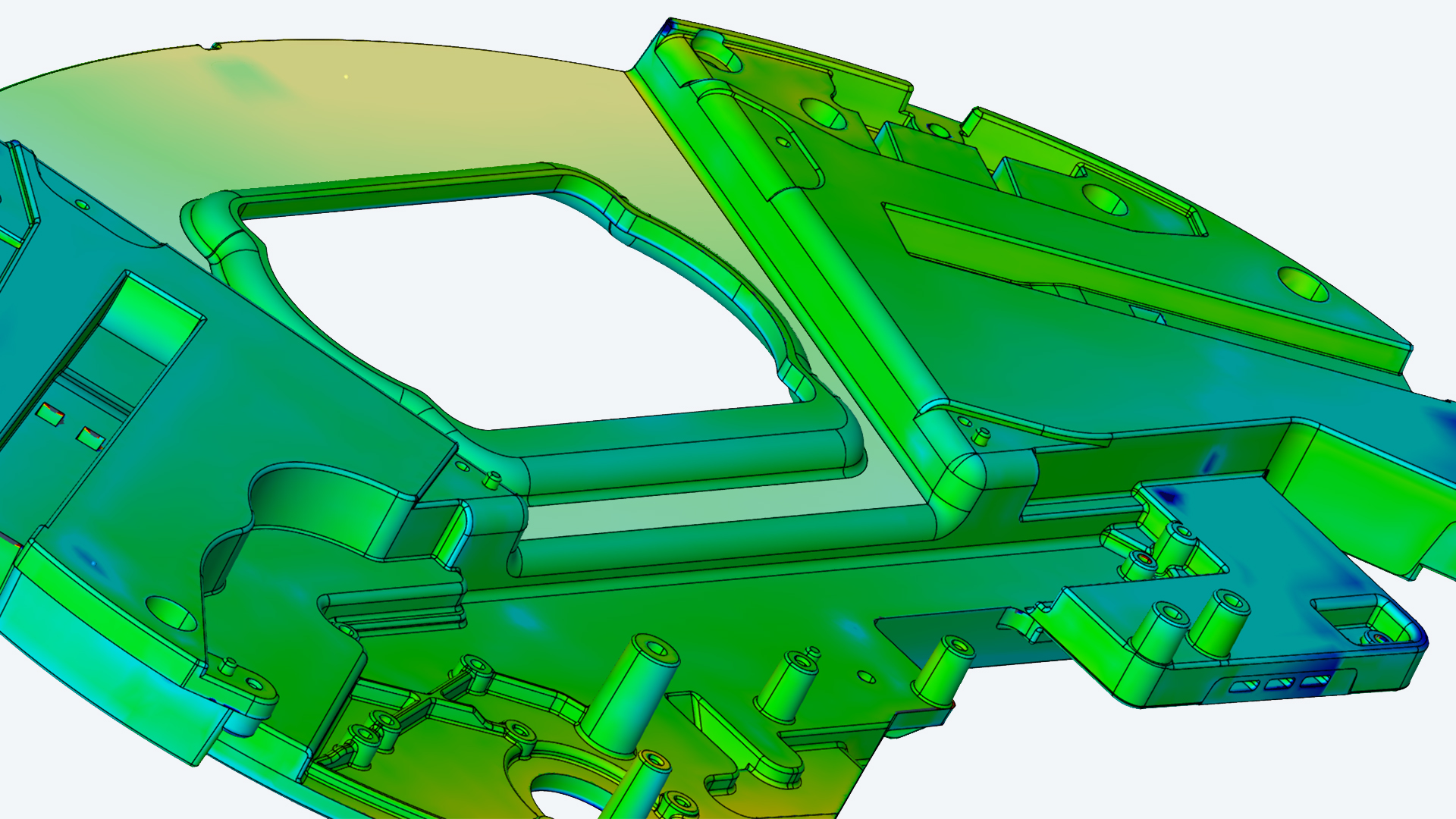

Do ZEISS CORRELATE s licencí Pro lze importovat neutrální formáty jako IGES, JT Open a STEP, ale také nativní formáty jako CATIA, NX, SOLIDWORKS a Pro/E. Jednoduše importujete jednotlivé formáty souborů přetažením, software je automaticky identifikuje a přenese. Po importu jsou k dispozici rozsáhlé funkce pro vyrovnání 3D naměřených dat s CAD daty pro přesné vyhodnocení.

Licence ZEISS CORRELATE Pro nabízí mnoho rozhraní pro export běžných formátů souborů, jako jsou ASCII, CSV, XML a UFF.

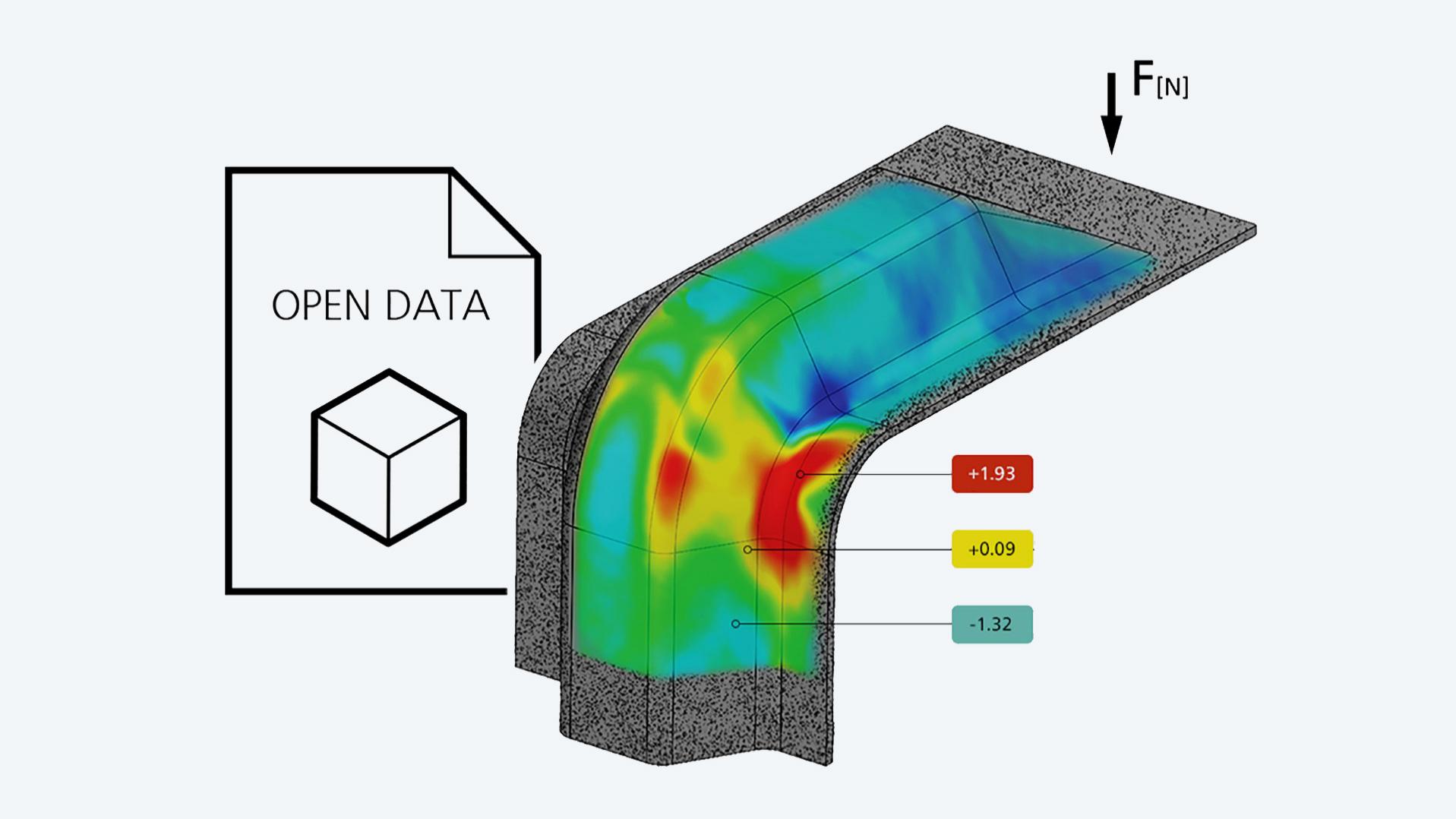

Porovnávání a simultánní vizualizace naměřených dat i výměna dat obecně nabývají v metrologii stále většího významu. Proto je možné do ZEISS CORRELATE importovat další skalární hodnoty, jako jsou teplotní data a geometrie, ze simulačních programů. Měřená data vytvořená v softwaru lze následně exportovat v různých formátech dále je použít například pro analýzu vibrací v softwaru třetí strany.

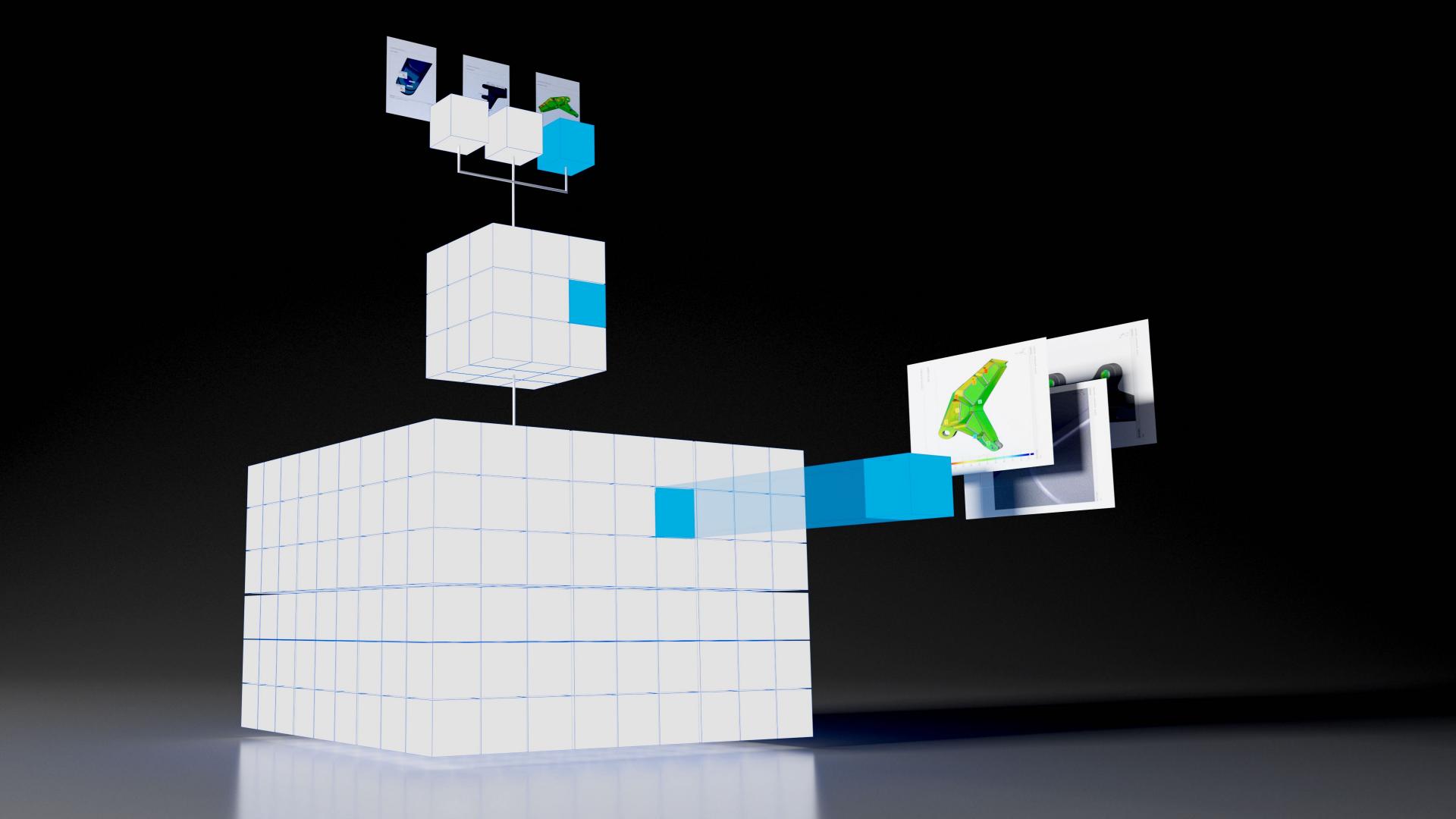

ZEISS CORRELATE je založen na parametrickém základním konceptu. V podstatě všechny funkce tento koncept dodržují. Proto lze všechny kroky procesu sledovat a upravovat. ZEISS CORRELATE tak zajišťuje vysokou procesní spolehlivost výsledků měření a protokolů. Nemusíte vytvářet nové vyhodnocení pro další vzorek stejného typu. Díky parametrickému konceptu můžete jednoduše nahrát nová naměřená data do svého projektu a okamžitě získat výsledky.

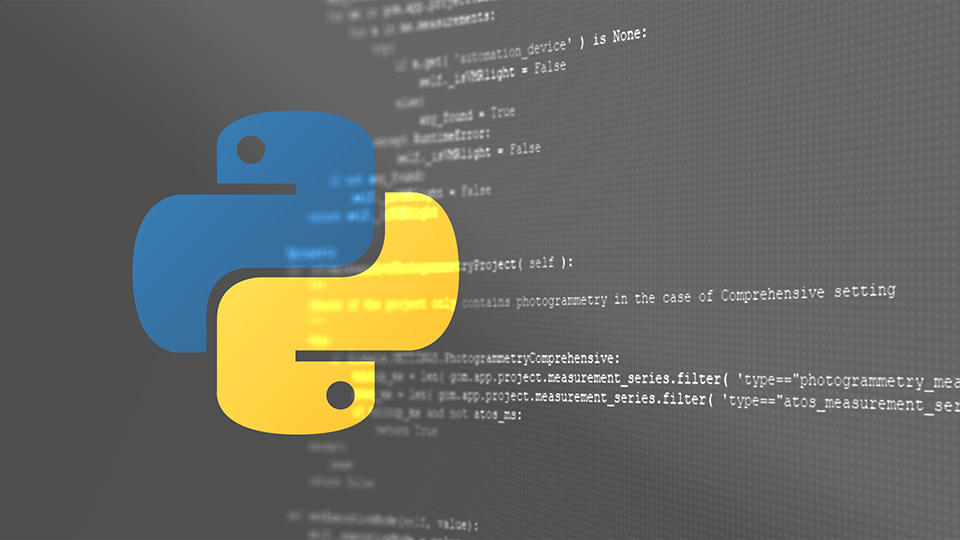

Licence ZEISS CORRELATE Pro vám nabízí rychlý a zjednodušený přístup k datům pro složité vědecké výpočty pomocí programovacího jazyka Python. Volně dostupné knihovny Pythonu lze snadno integrovat a používat v ZEISS CORRELATE s externí instalací Pythonu. Takto můžete snadno vytvářet výpočty i diagramy, které jsou například nezbytné pro vibrační analýzy (FFT) a tahové zkoušky. ZEISS CORRELATE dále nabízí také záznamník příkazů, který dokáže zaznamenávat všechny provedené operace v softwaru. Záznam tak můžete opakovaně spouštět. Úpravou zaznamenaného skriptu jej můžete zobecnit nebo přizpůsobit jiným požadavkům.

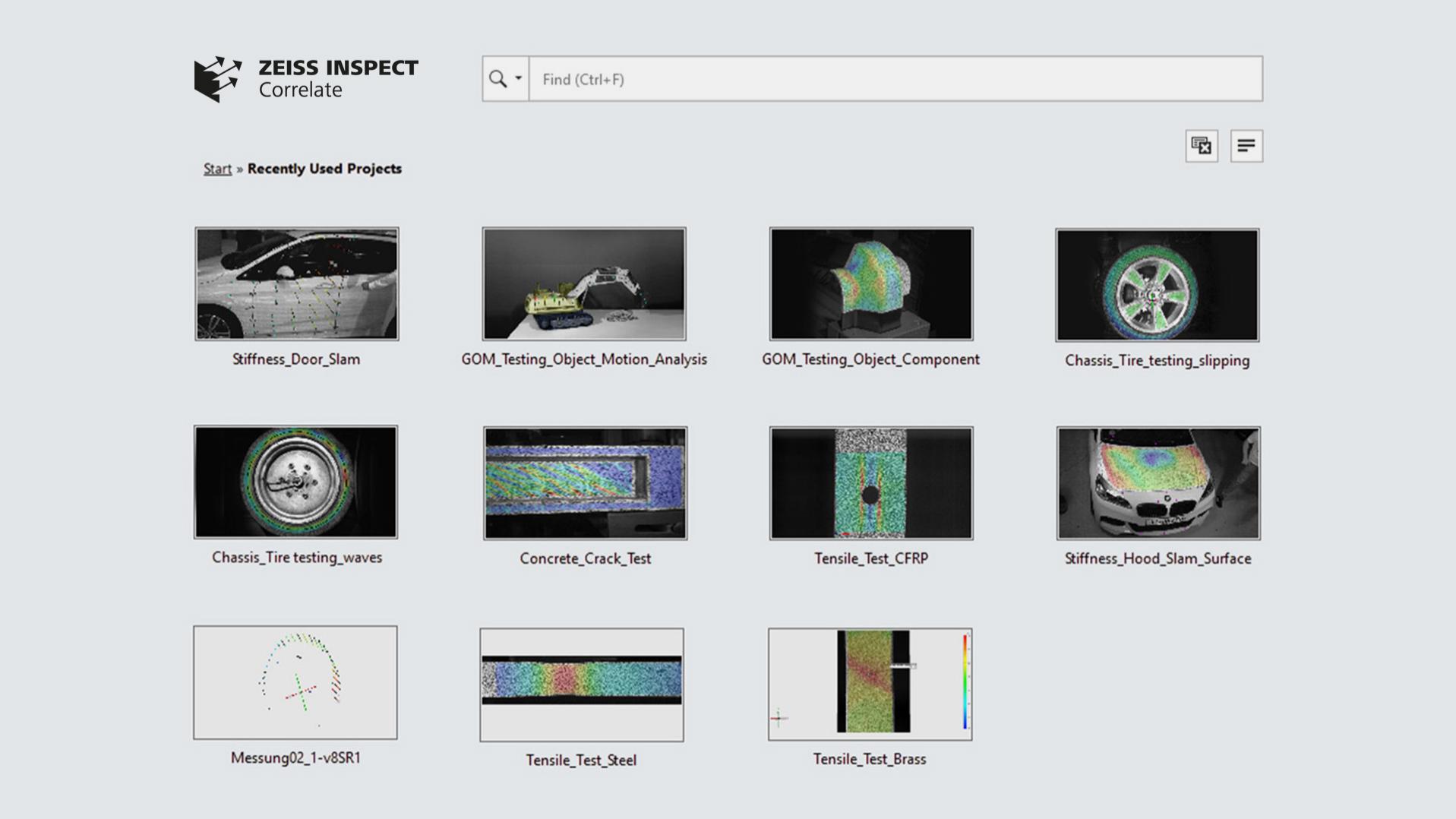

ZEISS CORRELATE nabízí možnost vytvářet šablony projektů. Tato funkce vám pomůže rychle a snadno provádět opakovaná vyhodnocení. Projekt můžete po vyhodnocení dat měření uložit jako šablonu. Stejně jako v šabloně projektu se ukládají kontrolní prvky, klíčová slova projektu a reporty, takže při provádění dalšího vyhodnocení stejného typu nemusíte projekt znovu nastavovat, ale stačí kliknout na Přepočítat projekt – a je to hotovo!

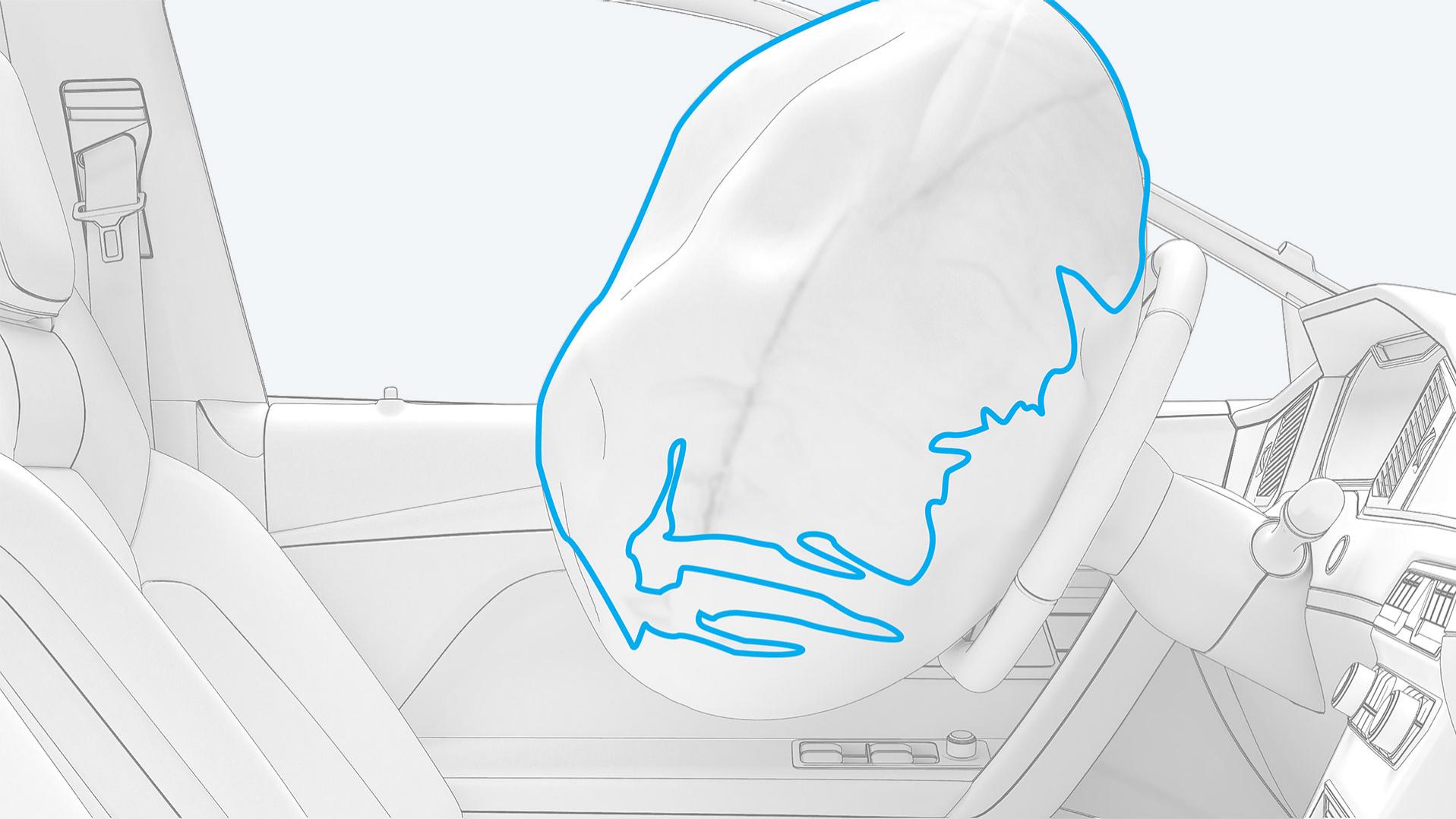

ZEISS CORRELATE lze použít také k analýze testů aktivace airbagů. Tato funkce sleduje konturu airbagu při každém vysokorychlostním videozáznamu a pomáhá identifikovat bod maximálního vychýlení v lokálním souřadném systému volantu. Kromě toho lze snadno identifikovat konkrétní body vychýlení v prostoru a čase. Na základě metod sledování kontrastu můžete tuto funkci použít také pro obrysy rozšiřujících se otvorů a kontury deformovaných objektů.

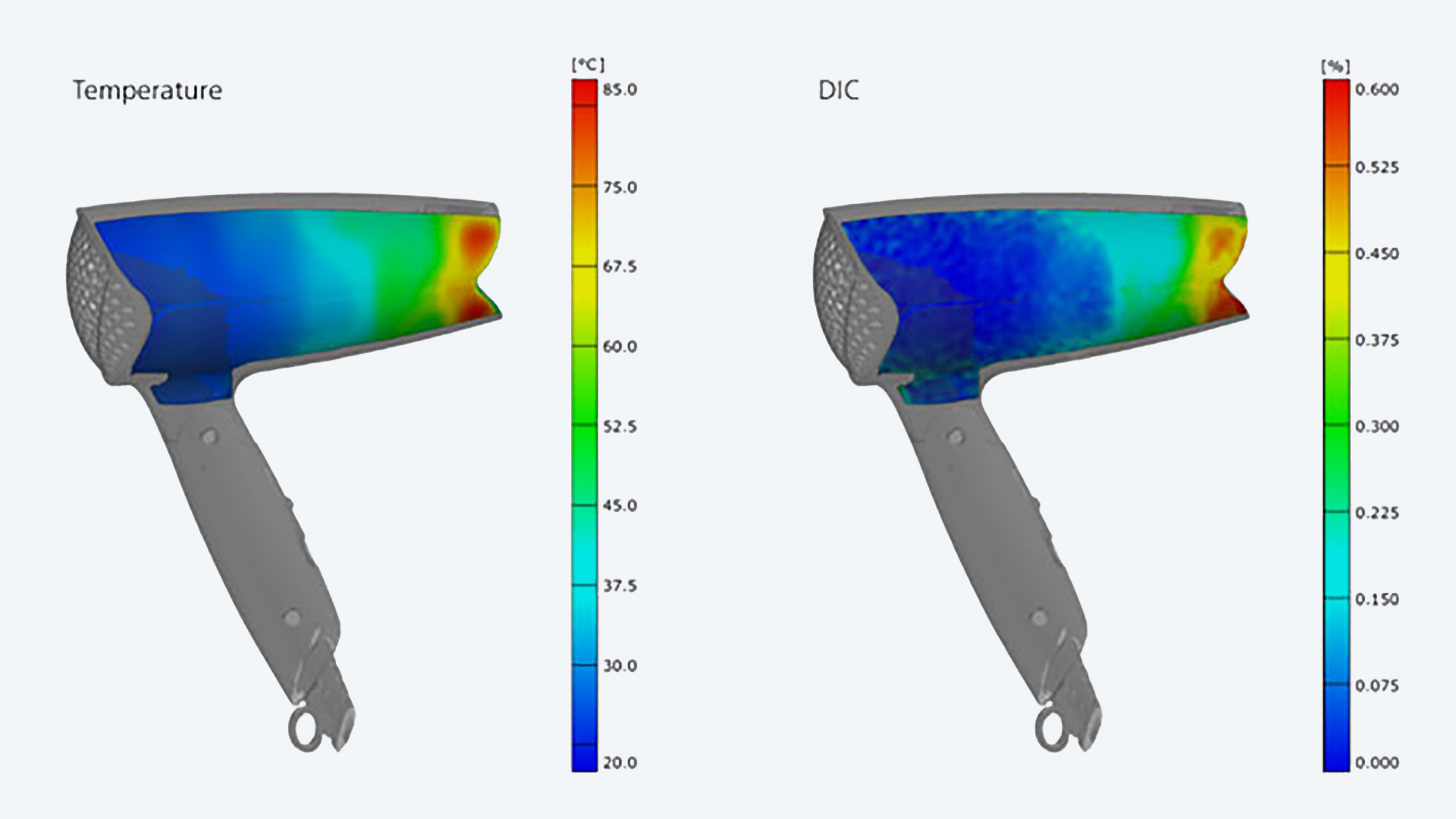

Naměřená 3D data lze v ZEISS CORRELATE kombinovat s importovanými teplotními daty. Výhodou této vizualizace je zjednodušené a rychlejší pochopení korelace teplotního a mechanického chování součástí. Můžete importovat snímky z různých termografických kamer. Tyto importované snímky pak můžete transformovat do souřadného systému dat ARAMIS 3D. Následně se teplotní data načtou a namapují na data ARAMIS 3D. Tím získáte korelaci měřených dat a teplotních dat pro všechny měřicí body v každém okamžiku měření.

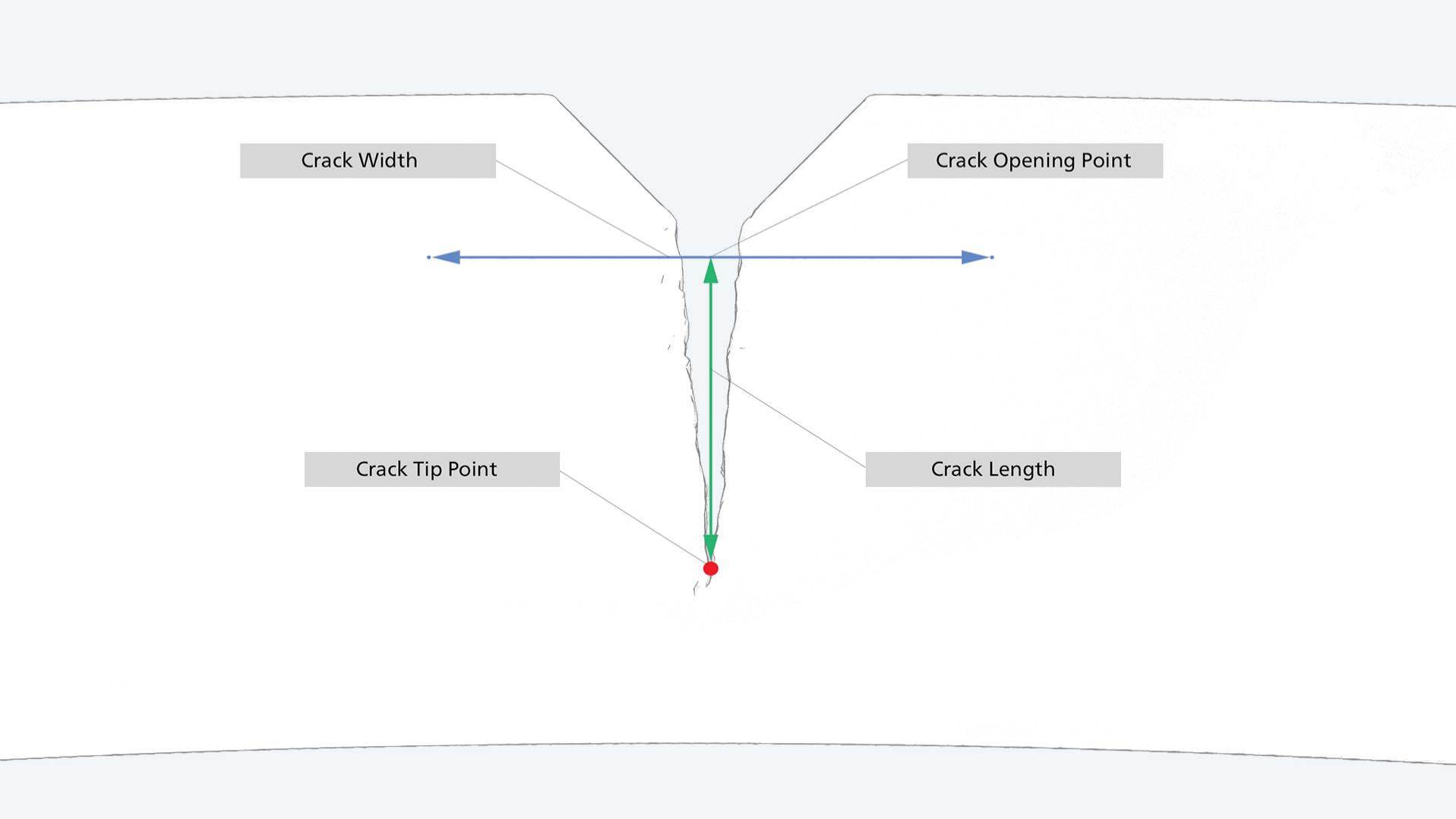

ZEISS CORRELATE umožňuje sledování bodů špiček trhlin a vyhodnocení jejich trajektorie. Pomocí kontrastních metod lze zjistit polohu špičky trhliny v homogenně zbarvených vzorcích. Je možné odvodit i další faktory, jako je délka trhliny, otvory v trhlině a módy trhlin ve 3D. Funkci lze použít pro širokou škálu aplikací v materiálovém výzkumu a funguje pro řadu materiálů, jako jsou kovy, kompozity a plasty. Analýza šíření trhlin se používá v mnoha odvětvích s vysokými požadavky na bezpečnost, jako je letecký a kosmický průmysl, automobilový průmysl a stavebnictví.

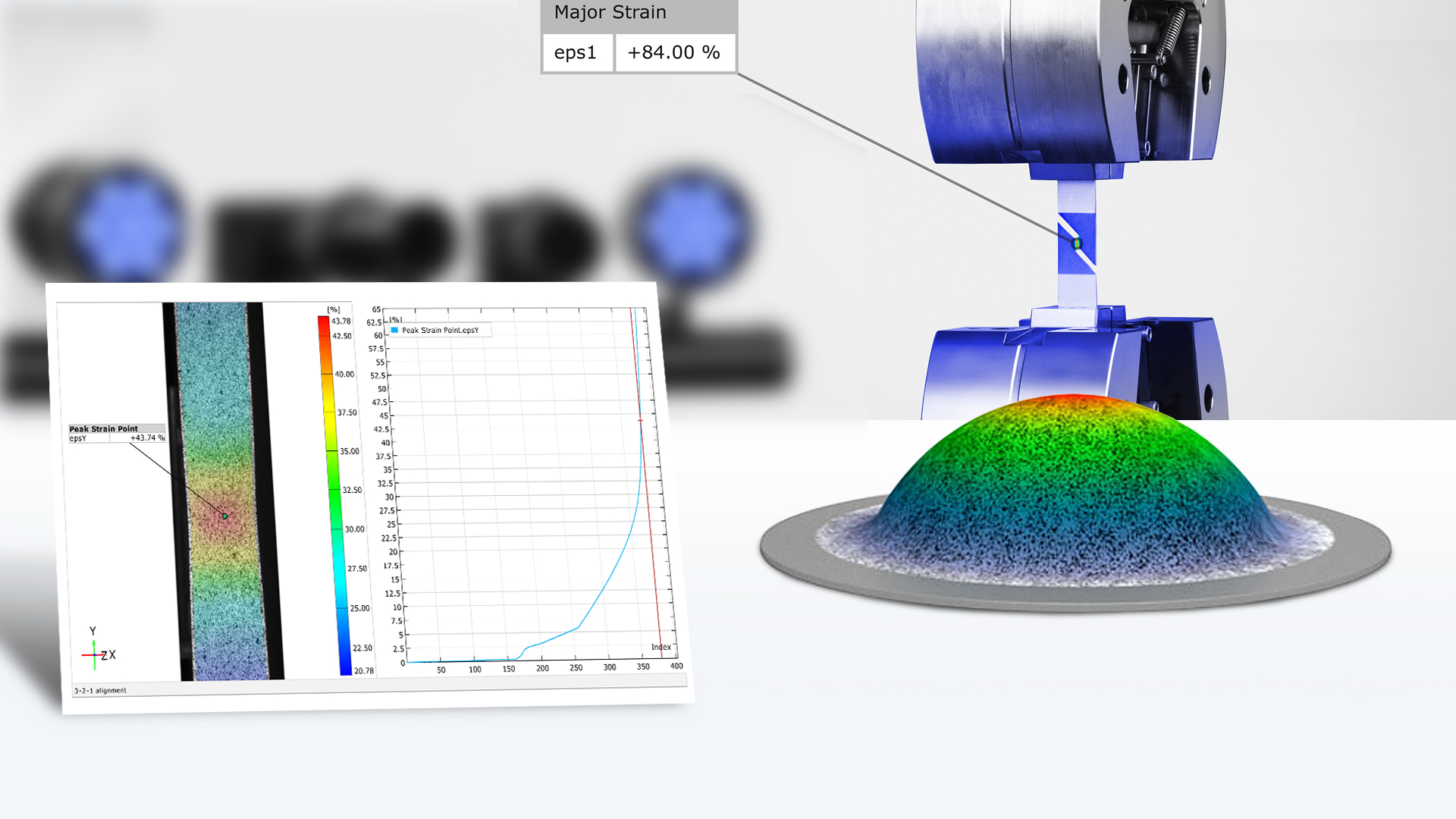

Naměřená data z typických materiálových zkoušek, jako jsou Nakajima, zkouška vyboulení, zkouška tahem, ohybem, smykem a roztažnosti otvoru, jsou v softwaru vyhodnocena za účelem určení vlastností materiálu. Pomocí materiálových vlastností jsou vypočítána spolehlivá data, jako je křivka mezní tvářitelnosti, prodloužení při přetržení, hodnota n, hodnota r, Poissonův poměr, Youngův modul pružnosti, křivka napětí-deformace a redukce tloušťky materiálu. Ty se používají jako vstupní parametry pro simulaci, což umožňuje přesnější model materiálu a přesnější předpověď chování materiálu.

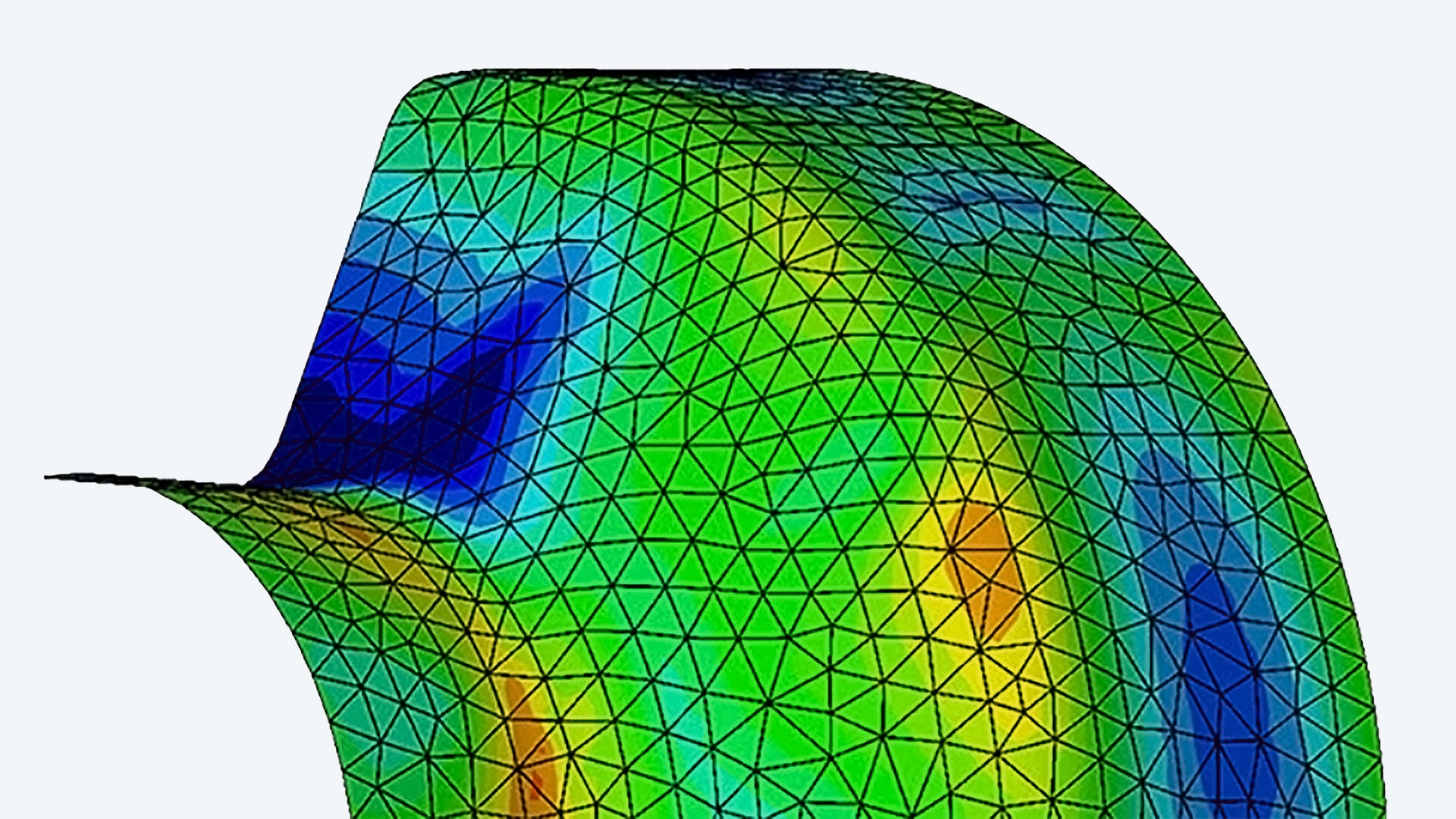

Skalární hodnoty a geometrie, například ze simulačních programů, jako jsou ABAQUS, LS-DYNA, ANSYS, PAM-STAMP a AutoForm, lze importovat pro přímé porovnání s 3D naměřenými daty. 3D naměřená data se mohou transformovat do souřadného systému simulačního modelu pomocí různých vyrovnávacích funkcí. Geometrie simulačního modelu může tak být v prvním kroku porovnána se změřeným 3D povrchem. Pro každou fázi lze provádět další analýzy, jako je přímé porovnání posunů, deformací a přetvoření.

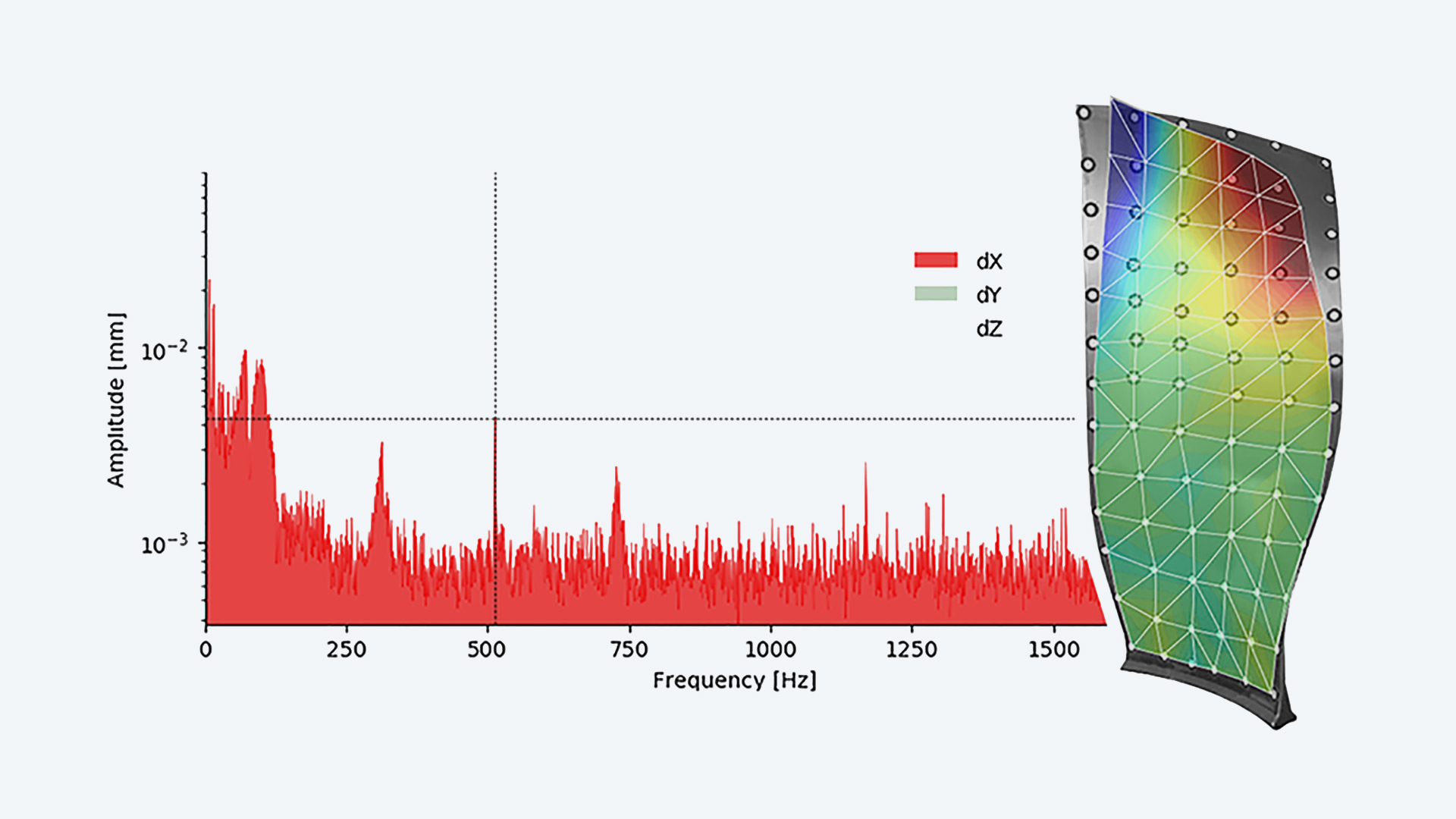

Software dokáže zobrazit typ vibrací pro první a rychlou interpretaci naměřených dat posunutí. Analýza ukazuje posun všech měřených bodů celoplošně nebo bodově ve všech třech prostorových směrech. Kromě toho se trojrozměrně zobrazuje obalová křivka frekvenční odezvy všech bodů a odpovídající typ vibrací. Pro další analýzu vibrací lze 3D souřadnice a hodnoty posunutí exportovat do formátu Universal File Format (UFF). Tento formát je podporován většinou aplikací pro analýzu vibrací.
