Zakázková měření ozubení

Profesionální podpora při řešení vašich měřicích úloh

Díky desítkám let zkušeností s měřením ozubených kol vám poskytneme profesionální podporu při řešení vašich měřicích úloh a najdeme nejvhodnější měřicí metodu pro každou vaši aplikaci. Každá aplikace určuje metrologické řešení. Může to být měření s otočným stolem a konfigurací hvězdicových snímačů nebo bez nich nebo horizontální měření s vějířově uspořádanými snímači.

Široké spektrum měření

Se souřadnicovými měřicími stroji ZEISS a softwarem ZEISS GEAR PRO lze měřit a v souladu s normami vyhodnocovat všechny běžné typy ozubených kol až do vnějšího průměru 3 m a hmotnosti 16 tun.

Zjistěte více

Normalizované vyhodnocení

Měření ozubení se vyhodnocuje podle národních a mezinárodních norem, jako jsou DIN, ISO, AGMA, JIS nebo podle tolerancí definovaných uživatelem.

Porovnání nominálních a naměřených hodnot

Pokud je k dispozice CAD model, můžeme u plastových ozubených kol kromě obvyklých měřicích diagramů ozubení vytvořit porovnání nominální/skutečné pomocí počítačového tomografu ZEISS METROTOM.

Zjistěte více

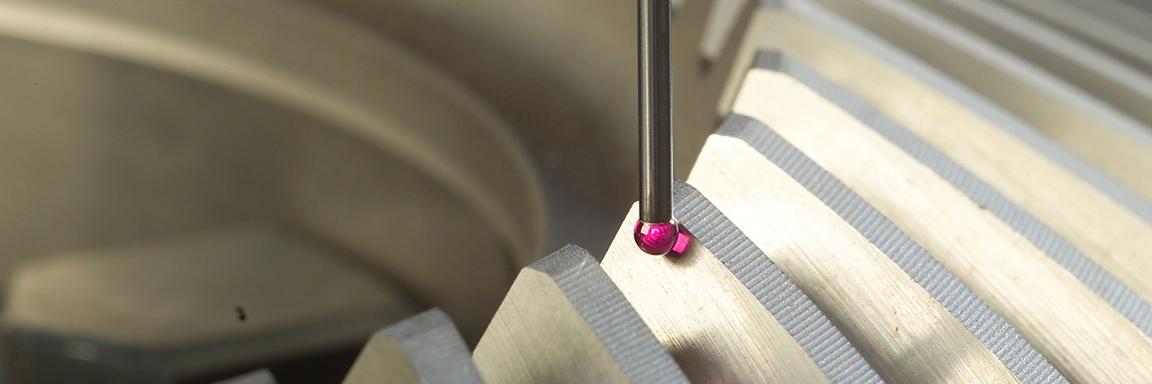

Měření ozubení

Oblasti použití

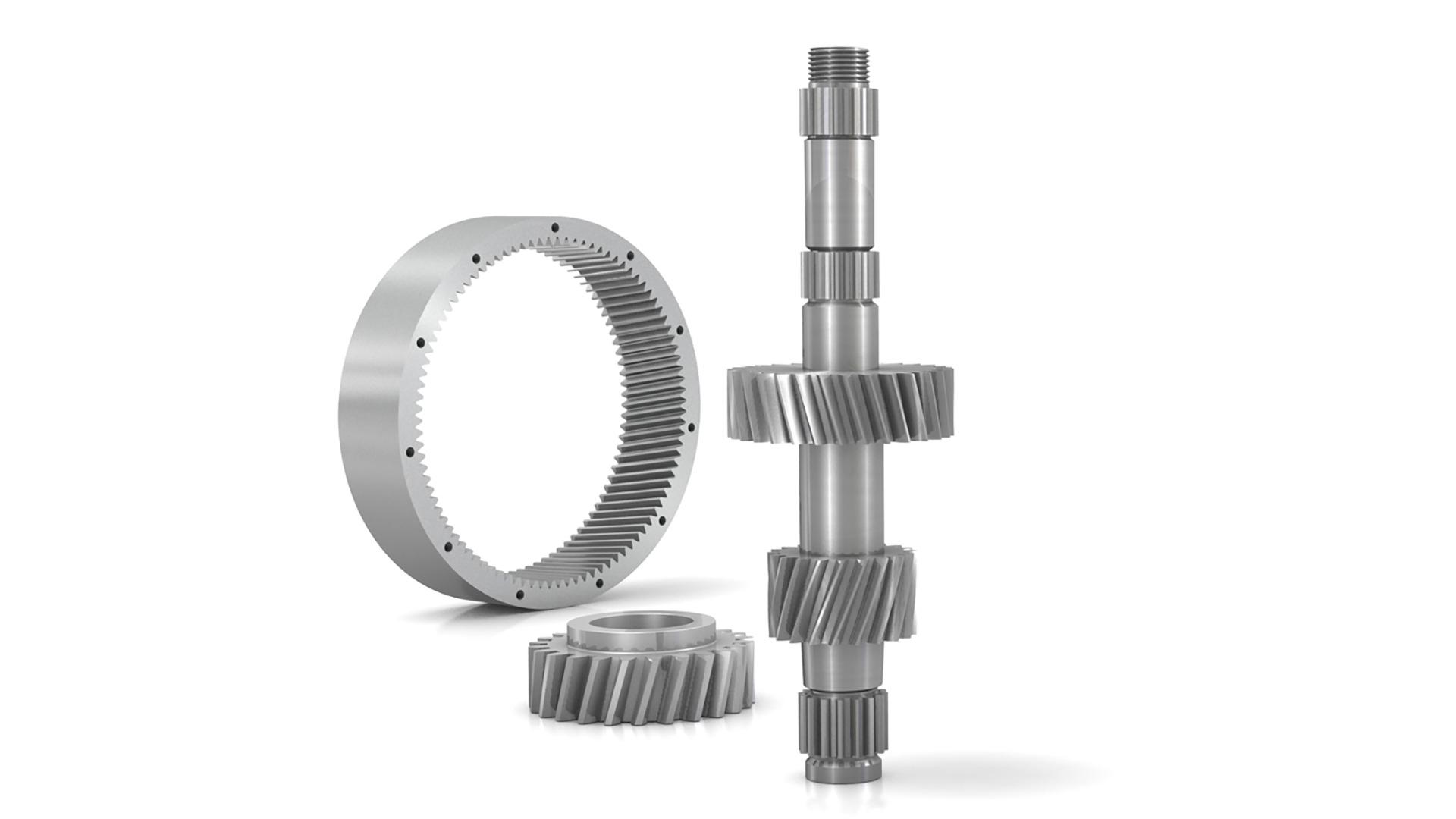

Čelní kola

Mohou se měřit evolventní ozubení a drážkové hřídele i s lineárním profilem. A to pro ozubení vnější i vnitřní, s přímými nebo šikmými zuby. Lze také vyhodnocovat speciální tvary, jako jsou kónicky korigovaná ozubená kola nebo kuželočelní a jemně drážkovaná ozubení. ZEISS GEAR PRO involute podporuje také běžný průmyslový formát GDE (GearDataExchange).

Protokol ZEISS GEAR PRO involute

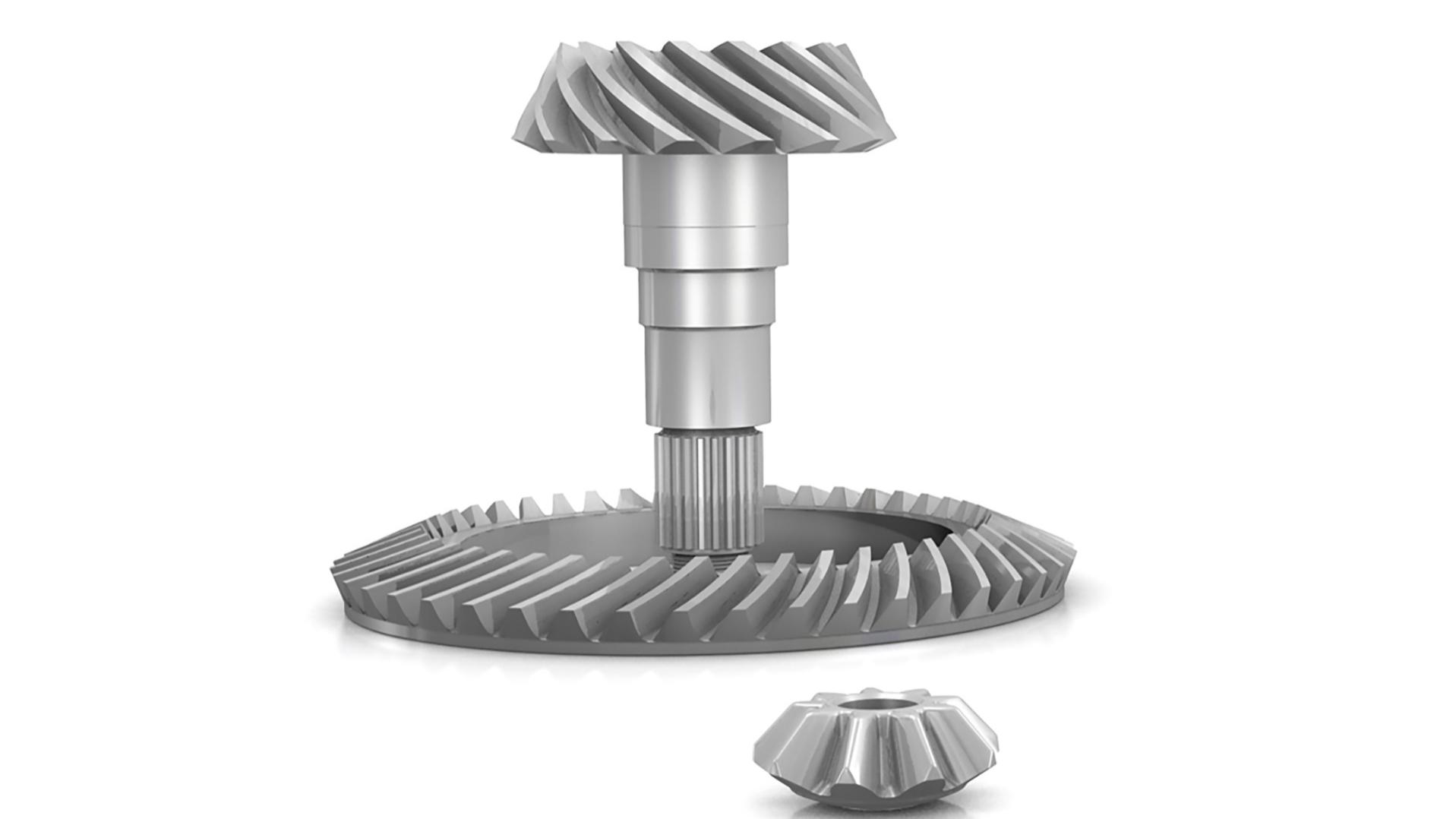

Spirálové a přímé kuželové ozubení

Rozlišuje se spirální a přímé kuželové ozubení. Je možné měřit všechny varianty: pastorek, talířové kolo nebo matrice. Nominální hodnoty mohou být vytvořeny ve standardních průmyslových formátech jako Gleason (GAGE) nebo Klingelnberg (KIMOS) nebo mohou být importovány z CAD modelu. Pokud nejsou k dispozici nominální data, může se použít metoda digitalizace vzorového kola.

Protokol ZEISS GEAR PRO bevel

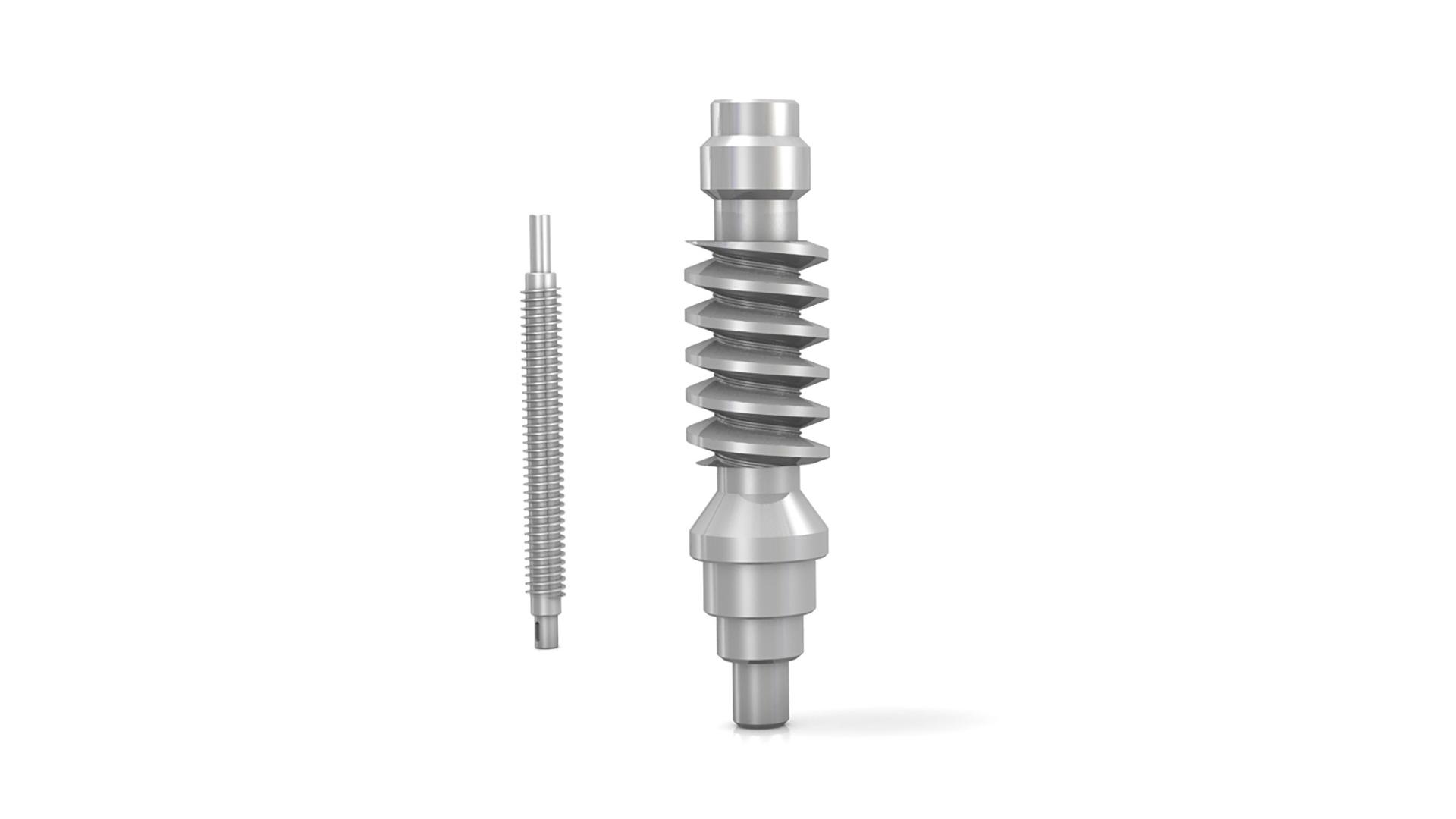

Šneky

Všechny typické šnekové profily ZI, ZA, ZN, ZK mohou být změřeny a vyhodnoceny v souladu s normou.

Protokol ZEISS GEAR PRO worm

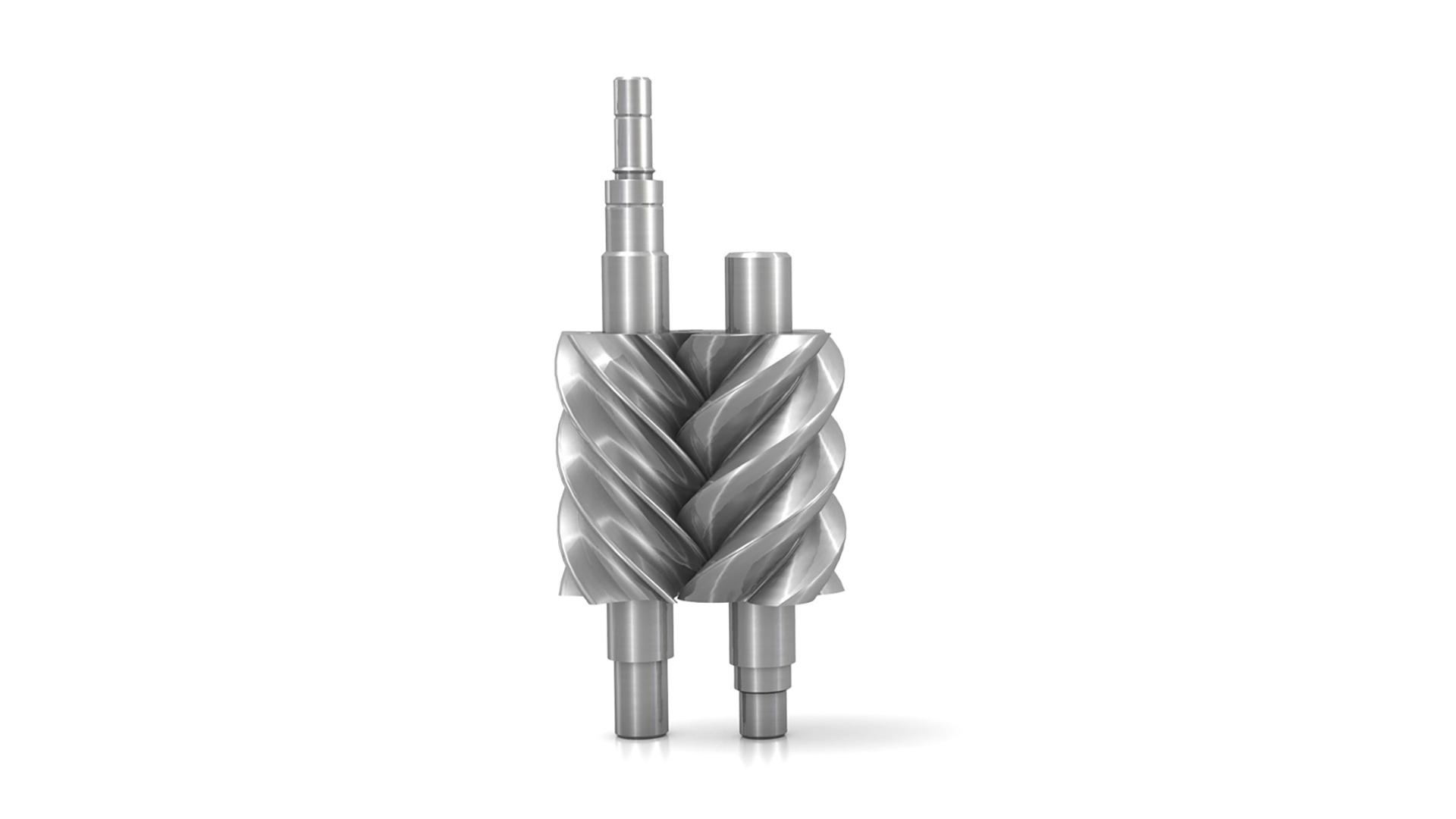

Rotory

Při měření rotorů (šroubových kompresorů) jsou podporovány hlavní rotor, vedlejší rotor a přímé rotory. Nominální data pro měření mohou být k dispozici jako příčný řez profilu nebo jako CAD model.

Protokol ZEISS GEAR PRO rotor

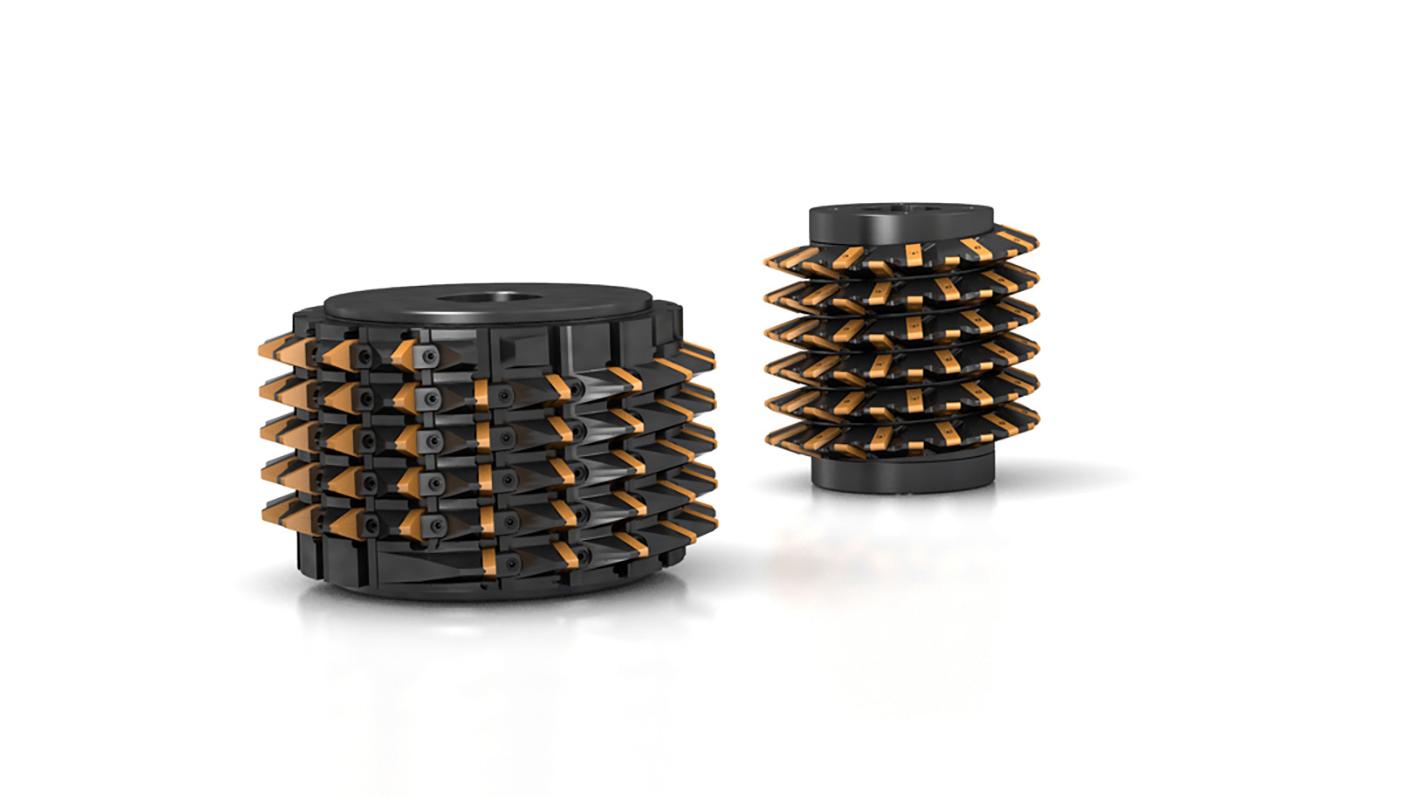

Odvalovací frézy

Lze měřit jak jednochodé, tak vícechodé odvalovací frézy pro výrobu evolventních válcových ozubených kol. Podporovány jsou plně profilované odvalovací frézy, blokové odvalovací frézy a frézy s vyměnitelnými břitovými destičkami. Je také možné měřit odvalovací frézy s tangenciální řeznou geometrií.
