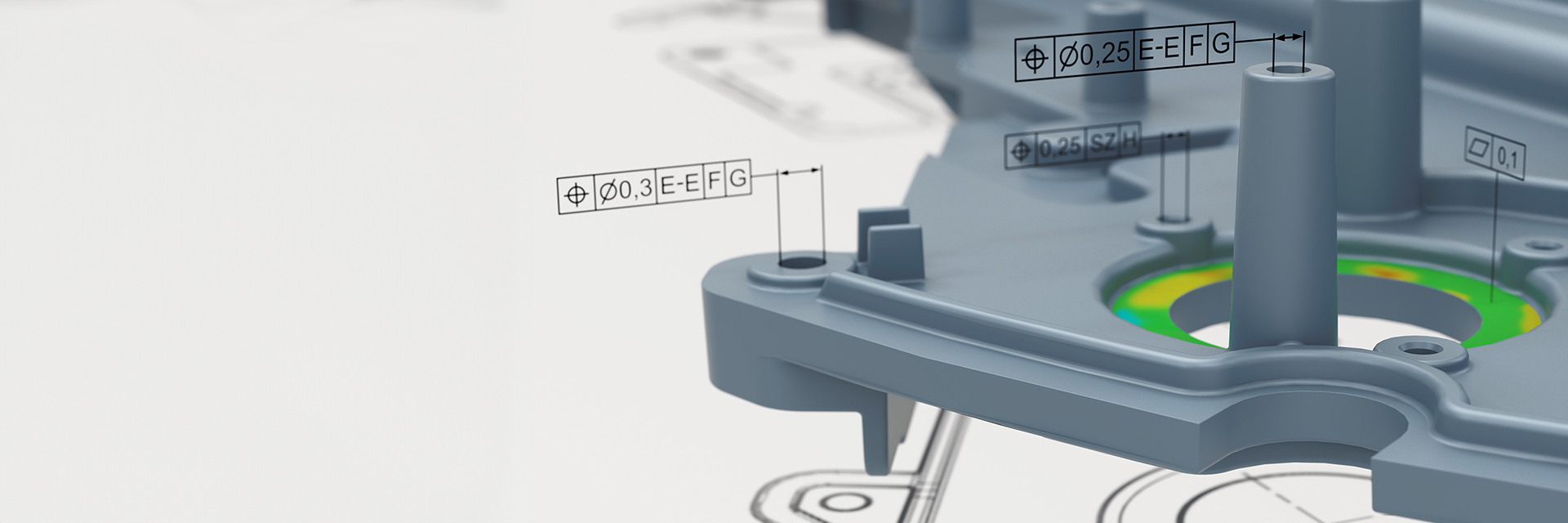

Soustřednost

Soustřednost (koncentricita) je částí souososti. Zatímco kontrola souososti zahrnuje osy, kontrola soustřednosti zahrnuje pouze střed. Tyto kontroly se obvykle provádějí několikrát na jedné součásti.

Soustřednost se týká kontroly polohy jedné nebo více nezávislých kružnic. Nejprve se definuje referenční prvek. Tímto referenčním prvkem může být buď osa nebo střed. Poté se kolem tohoto referenčního prvku vytvoří rovinné nebo kruhové toleranční pole. Poloha středu se smí v tomto tolerančním poli odchýlit. Pokud se střed nachází mimo toleranční pole, je rozměr považován za rozměr mimo toleranci.

Soustřednost z hlediska metrologie zahrnuje tolerance umístění. Dalšími tolerancemi polohy jsou například tolerance polohy a symetrie. Příklad: Představte si podložku o vnějším průměru 15 mm. Ve středu podložky je otvor o průměru 10 mm, který slouží jako referenční prvek. Při toleranci soustřednosti 0,4 se nyní jako referenční prvek použije střed vnitřního kružnice. Kolem referenčního bodu se vytvoří kružnice o průměru 0,4 mm. To je toleranční pole, ve kterém se smí nacházet střed vnějšího průměru. Aby byla splněna soustřednost, může mít střed vnější kružnice vůči středu vnitřní kružnice radiální posun maximálně 0,2 mm. Jinak by byl střed mimo toleranci.

Přípustné odchylky od nominálních rozměrů (tolerance) vznikají během výrobního procesu. Často jsou důsledkem systematických nebo náhodných vlivů při výrobě, jako jsou teploty, vibrace nebo nečistoty. Informace o tom, zda jsou odchylky soustřednosti v mezních hodnotách, má zásadní význam pro pozdější funkčnost dílu.

Měření souososti hraje důležitou roli při výrobě přesných kuličkových ložisek pro automobilový průmysl a další odvětví. V konstrukci vozidel jsou vyžadována valivá ložiska, která díky nízkému tření snižují spotřebu energie. Aby byla zajištěna co nejlepší účinnost kuličkových ložisek, musí používané metrologické systémy pracovat s nejvyšší přesností. Mezi klasické kontroly kuličkových ložisek patří:

• Průměr drážky ložiska a otvoru
• Soustřednost otvorů vůči vnějšímu průměru
• Soustřednost ložiskových drážek vůči vnějšímu průměru a otvoru
• Soustřednost těsnicích drážek vůči vnějšímu průměru
• Kruhovitost ložiskové drážky

Kuličková ložiska se používají v různých výrobcích. Umožňují plynulé a rychlé otáčení dílů, které jsou potřebné v technice pohonů, strojírenství a výrobě obráběcích strojů.

Měřicí technologie a softwarová řešení společnosti ZEISS poskytují přesná data pro analýzu soustřednosti.
