ZEISS MICURA
Portálový měřicí stroj

ZEISS MICURA

Maximální přesnost pro malé součásti

ZEISS MICURA definuje standard přesnosti pro kompaktní součásti a kombinuje pokročilé technologie, jako je aktivní skenovací senzor ZEISS VAST XT gold, ZEISS VAST XTR gold, technologie navigator a nové inovativní korekce pro souřadnicové měřicí stroje, pro bezkonkurenční přesnost ve své třídě.

  • Vysoce přesný s přesností <1µm
  • Aktivní skenování a technologie navigator
  • Vysoká stabilita díky vzduchovému ložisku
  • Volitelný otočný stůl pro větší flexibilitu se čtyřosým skenováním
ZEISS MICURA
Kontakt

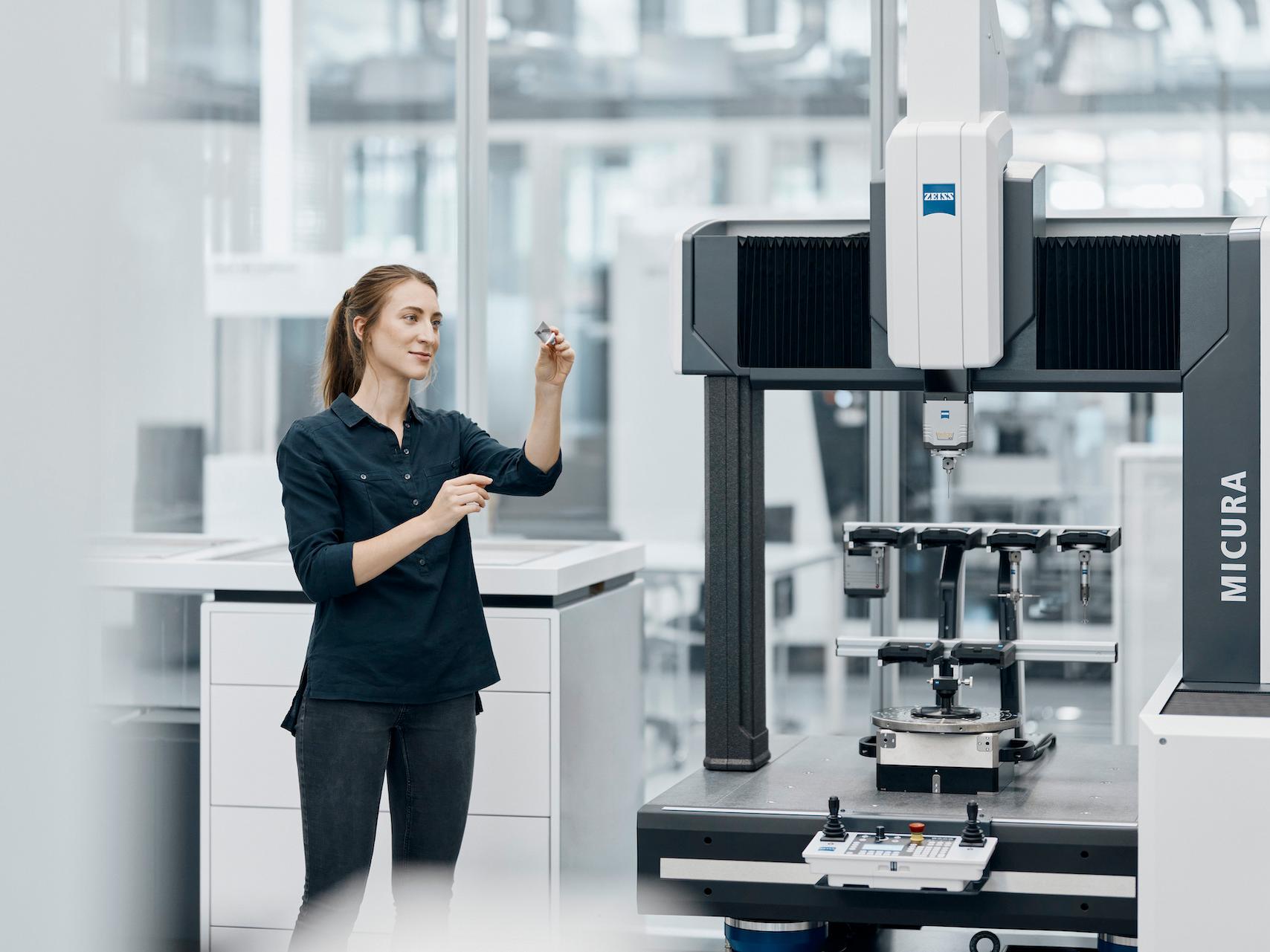

Vede v přesnosti

ZEISS MICURA je řešením pro nové požadavky v průmyslové výrobě, kde se součásti stávají stále kompaktnějšími a rostou nároky na přesnost.

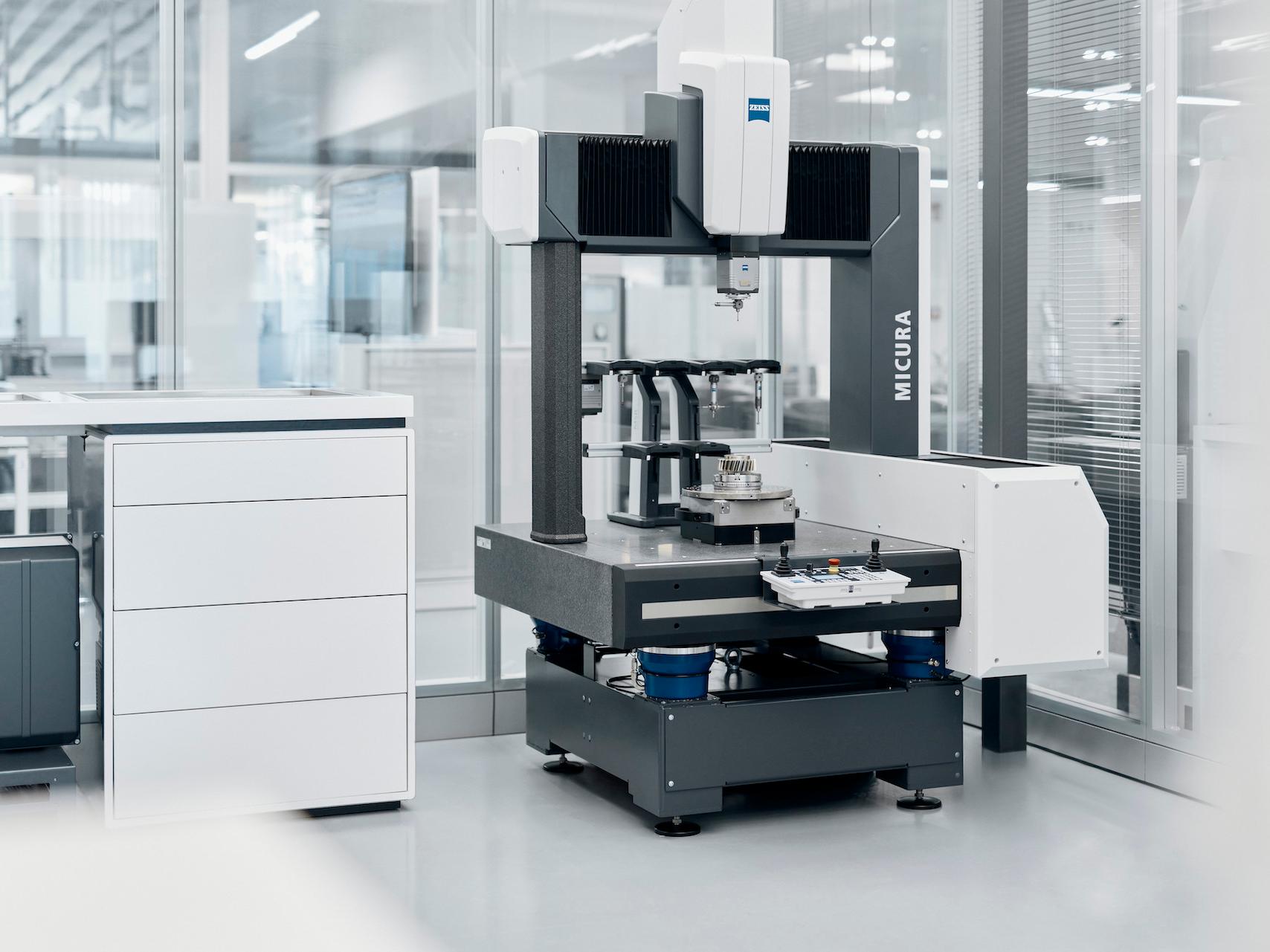

Kompaktní a vysoce přesný

ZEISS MICURA, vybavený špičkovým senzorem VAST XT gold nebo VAST XTR gold od společnosti ZEISS a technologií navigator, poskytuje aktivní skenování s přesností měření menší než jeden mikrometr. ZEISS MICURA prokazuje své silné stránky zejména u malých složitých součástek s úzkými tolerancemi, jako jsou ty používané v optice, lékařské technice nebo elektronice. Navzdory svým kompaktním rozměrům má souřadnicový měřicí stroj měřicí rozsah 500 x 700 x 600 mm – výrazně více než srovnatelné stroje.

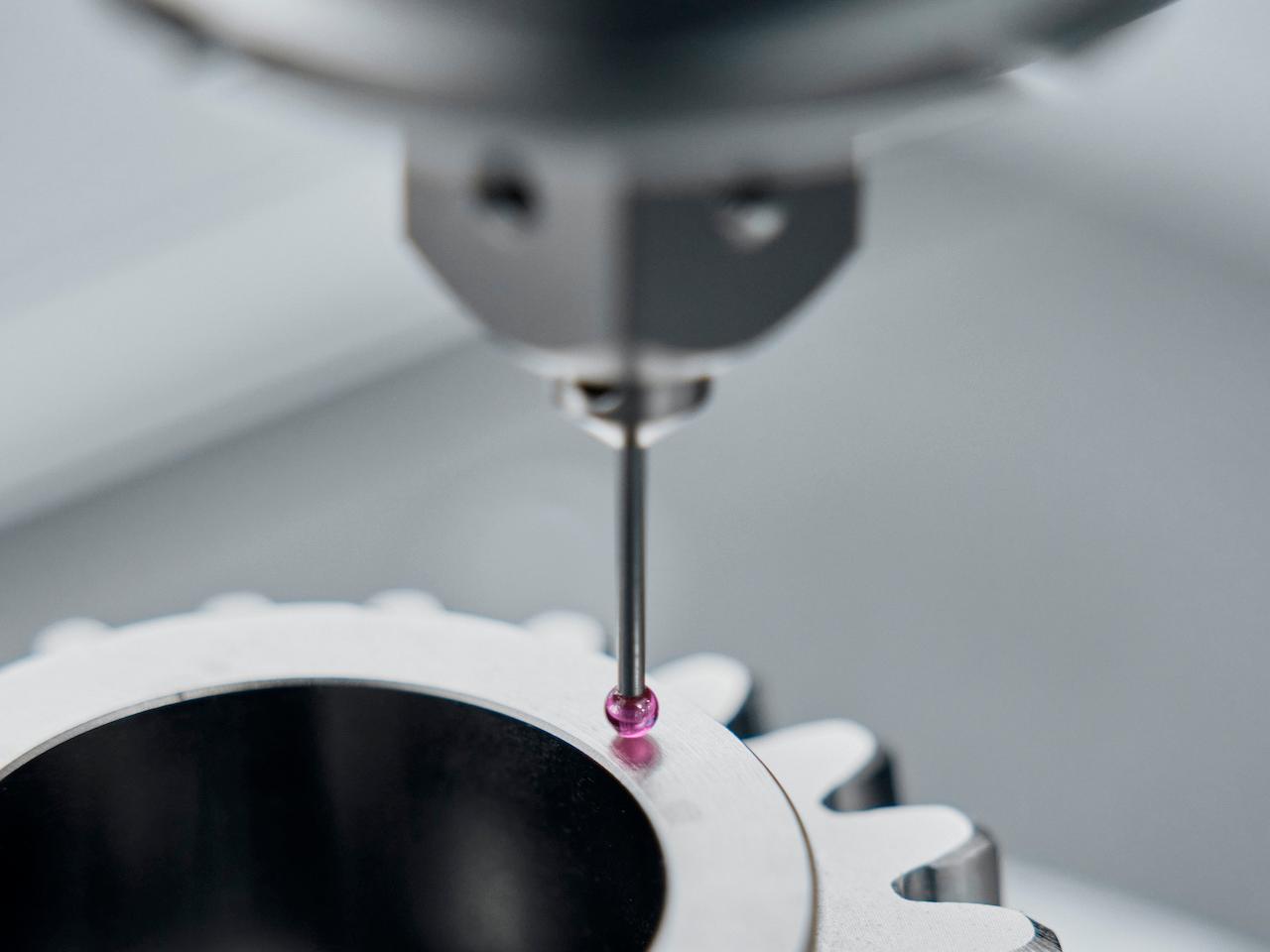

Přesné vysokorychlostní skenování

Senzory VAST XT gold a VAST XTR gold do společnosti ZEISS umožňují vysokorychlostní skenování až s 500 měřenými body za sekundu. Kromě geometrických rozměrů lze v krátkém čase přesně změřit i charakteristiky tvaru a polohy, jako je kruhovitost nebo rovinnost. Senzor VAST XT gold může být vybaven obzvláště malými snímacími kuličkami. Nejmenší snímač má průměr kuličky pouhých 0,3 mm.

Automatická rychlost měření

ZEISS MICURA je standardně vybaven technologií VAST navigator. Ta automaticky nastavuje optimální rychlost měření se zaručenou přesností, tím výrazně zkracuje dobu měření. ZEISS MICURA se pohybuje o něco pomaleji v místech s vysokými požadavky na přesnost. Pokud jsou kontury jednodušší nebo je měření méně náročné, stroj se pohybuje rychleji.

Technologie navigator ušetří ještě více času díky tangenciálnímu najíždění a snímání, skenování po šroubovici a rychlé dynamické kalibraci snímače.

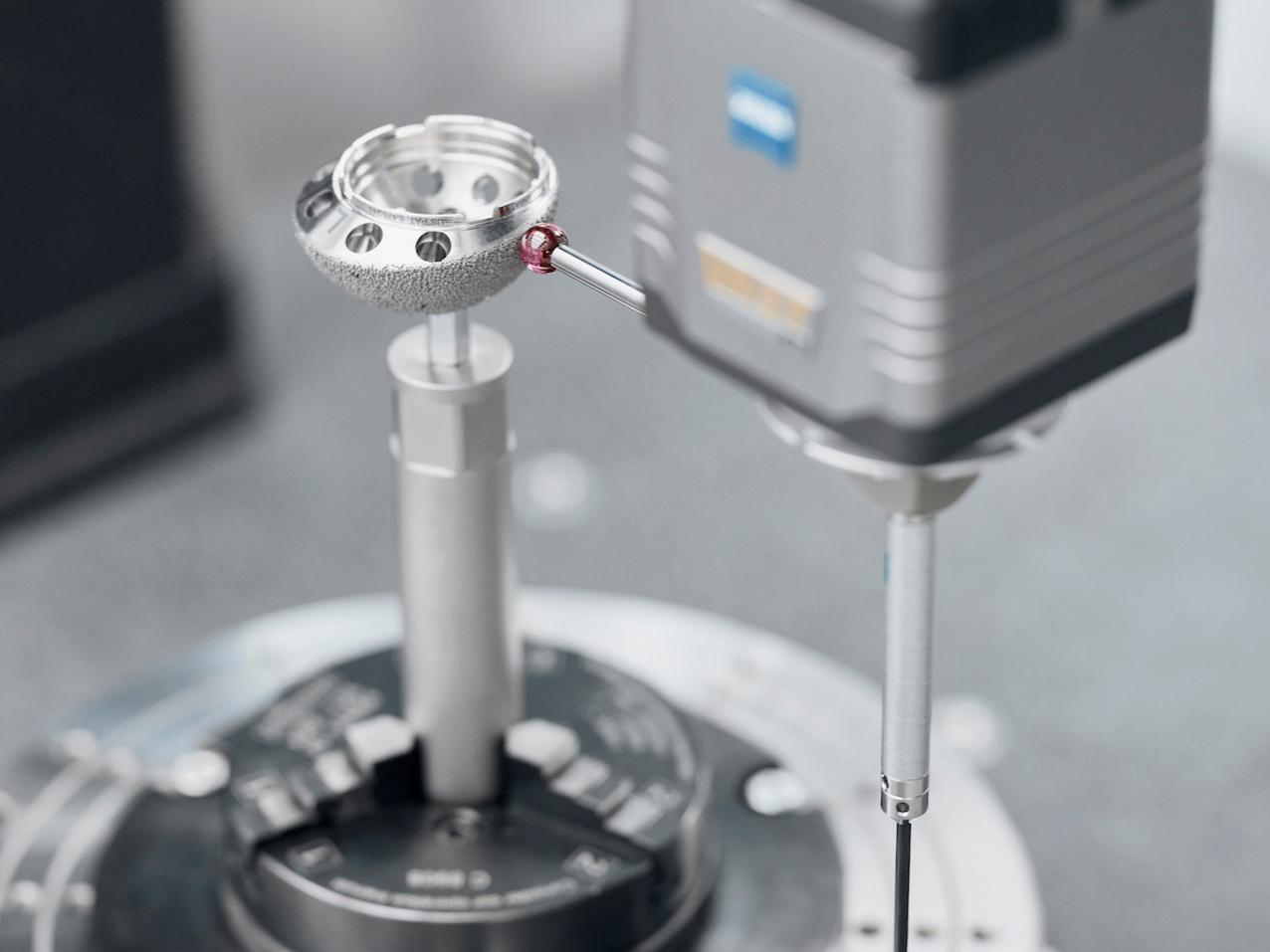

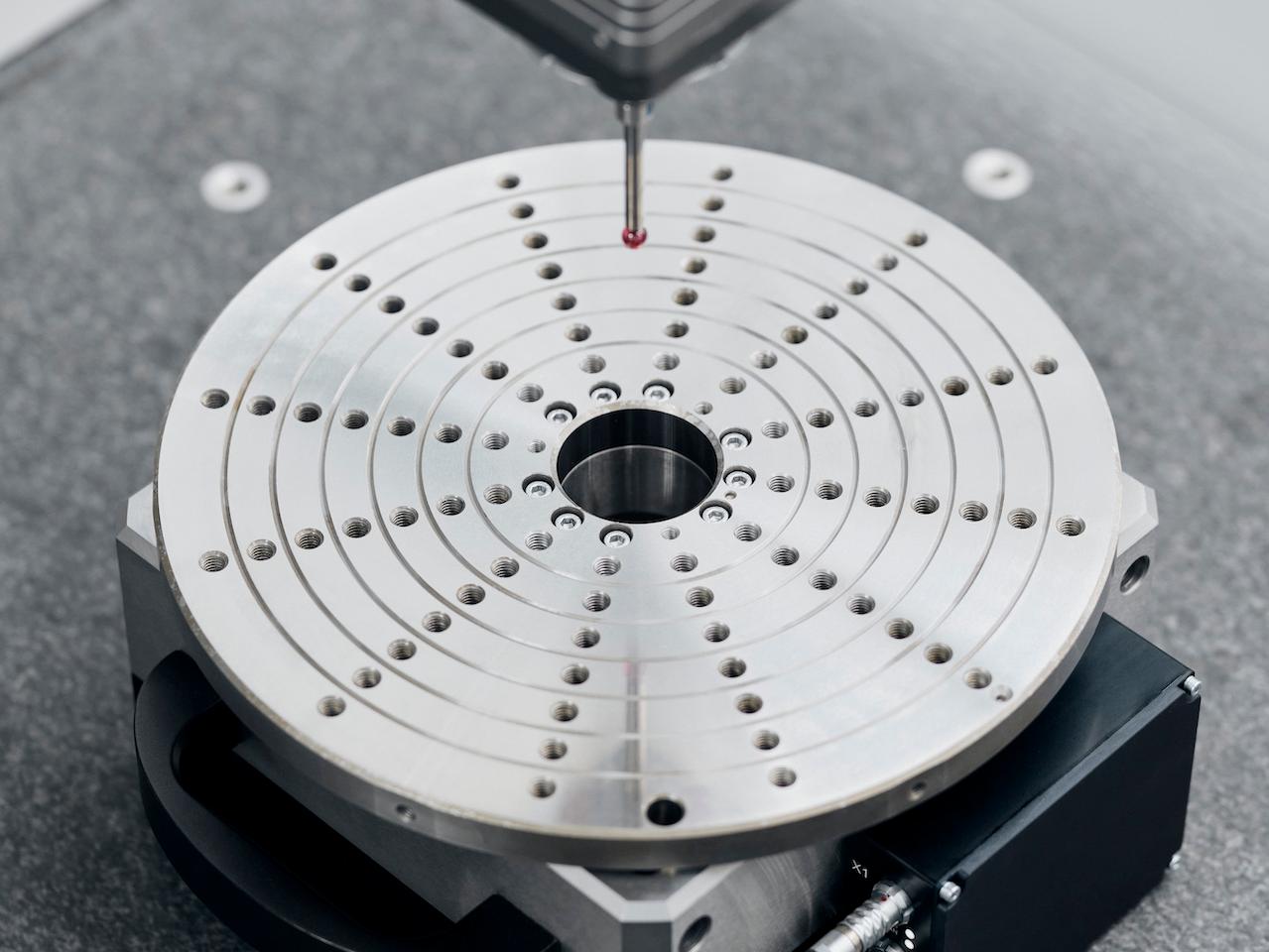

Flexibilnější s otočným stolem ZEISS

Flexibilní otočný stůl ZEISS RT-RB-100-1 lze dle potřeby instalovat v měřicím prostoru jako variantu a poté jej opět pohodlně přemístit z měřicího prostoru. Tato možnost umožňuje měření ve čtyřech osách – pouze na jednom stroji.

Technické parametry

  • Počítačem podporovaná přesnost (CAA)

    Počítačem podporovaná přesnost (CAA)

    Chybové složky způsobené dynamicky indukovanými setrvačnými účinky jsou korigovány pomocí počítačů.

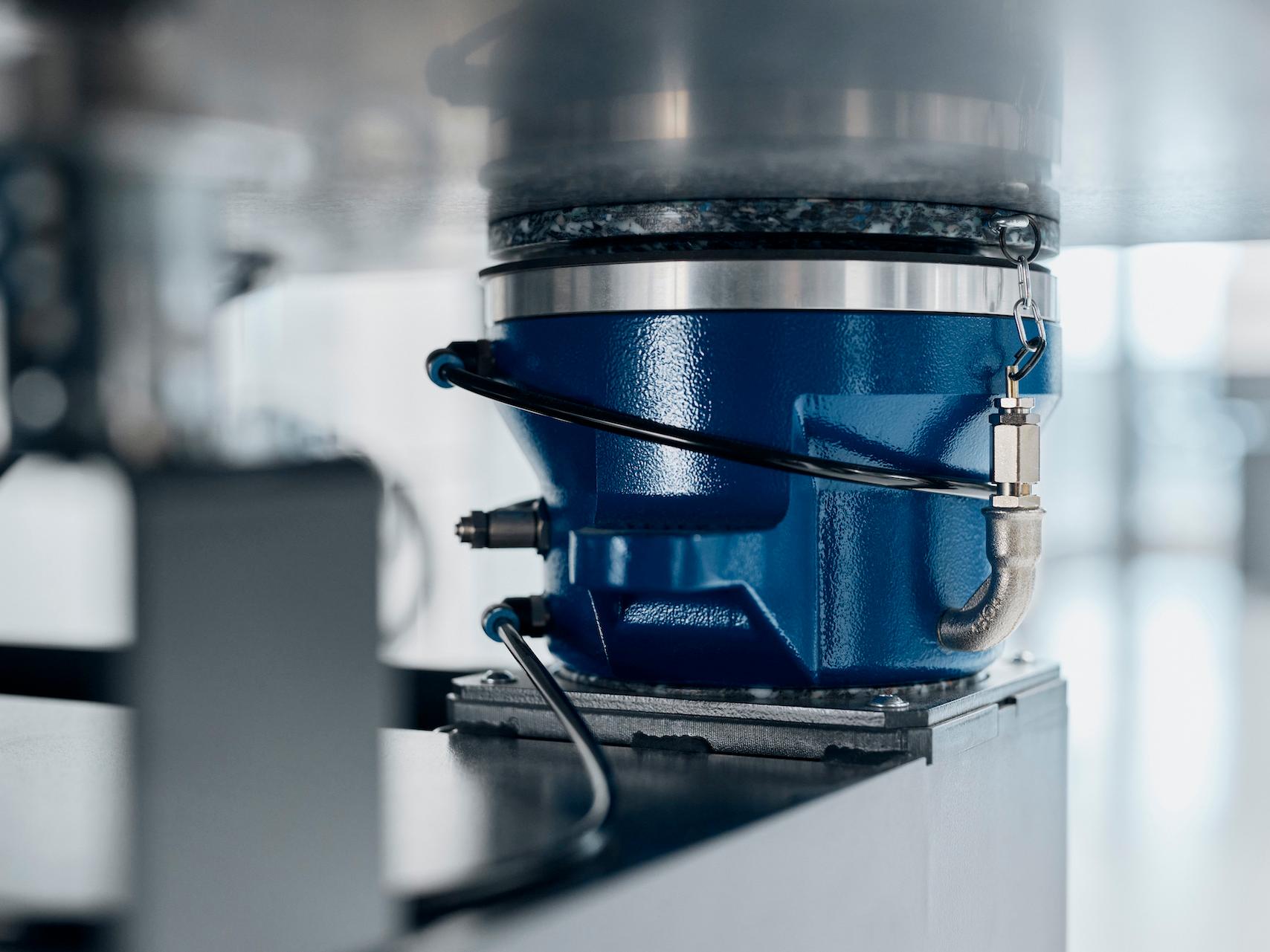

  • Vzduchová ložiska a tlumiče vibrací

    Vzduchová ložiska a tlumiče vibrací

    Čtyřstranná vzduchová ložiska ZEISS zaručují stabilitu a přesnost. Volitelně jsou k dispozici také aktivní tlumiče vibrací pro optimální filtrování vibrací podlahy.

  • Teplotní senzory

    Teplotní senzory

    Dva senzory pro zaznamenávání teploty obrobku jsou součástí základního vybavení ZEISS MICURA.

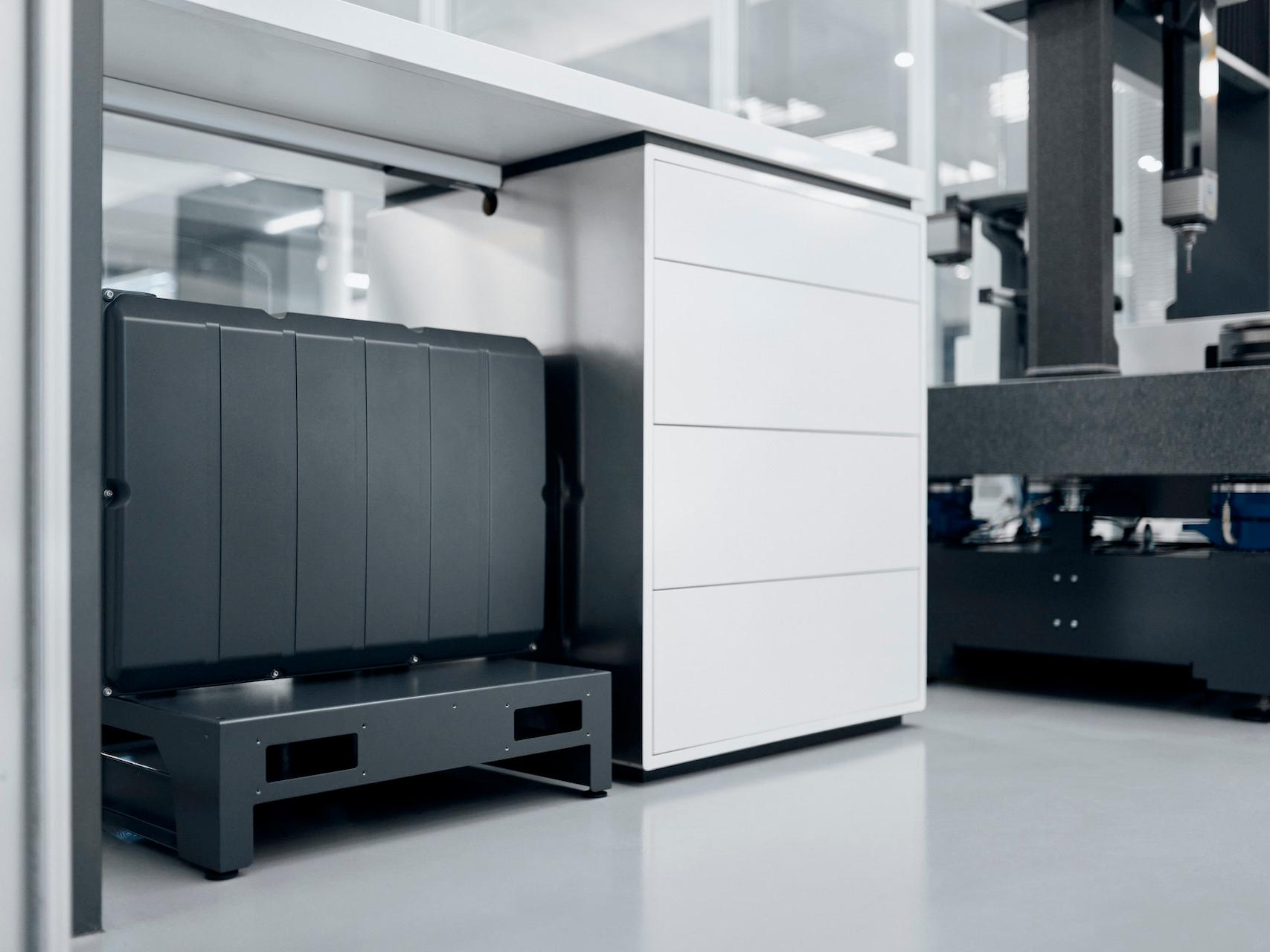

  • Samostatná řídicí jednotka

    Samostatná řídicí jednotka

    Tepelné vlivy lze minimalizovat oddělením souřadnicového měřicího stroje a řídicí jednotky.

  • Technicky sladěno

    Technicky sladěno

    Všechny komponenty jsou vzájemně technicky sladěny: řídicí technologie, software, senzory a další komponenty ZEISS.

  • Aktivní řízení snímací síly

    Aktivní řízení snímací síly

    Snímací síla senzoru je aktivně regulována a je velmi nízká– což je ideální pro citlivé materiály.

Technické údaje

Měřicí rozsah v dm

5/7/6

Přesnost od

0,7 + L/400 μm

Senzory

ZEISS VAST XT gold

ZEISS VAST XTR gold

Maximální hmotnost součásti

730 kg

Software

ZEISS CALYPSO
