Geometrické kótování a tolerování (GD&T)

Zvýšit kvalitu a snížit náklady

Dnešní moderní výrobní stroje dosahují velmi vysoké úrovně přesnosti. Přesto obrobky stále vykazují nežádoucí odchylky od nominálních rozměrů a geometrie. K omezení těchto odchylek a z nich plynoucích ztrát kvality a zvýšení nákladů se používají tolerance. Tolerance definují, které odchylky od nominální hodnoty jsou přípustné – a kdy už je součást považována za nevhodnou “NOK”, a tedy za nepoužitelnou bez přepracování.

Výhody použití tolerancí

Zobrazení tolerancí tvaru a polohy (GD&T)

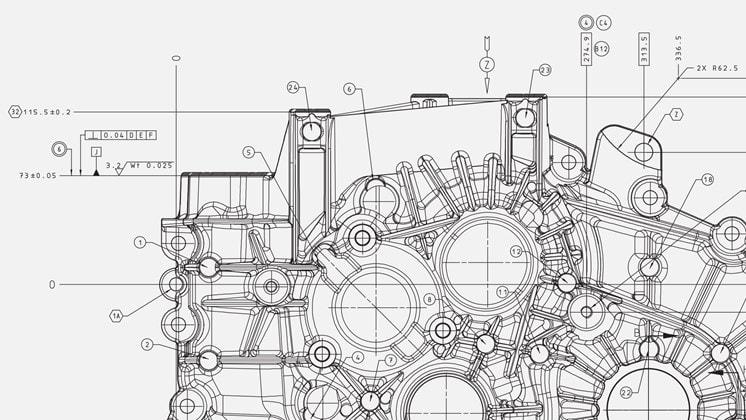

Pro zobrazení tolerancí tvaru a polohy na výkresech byl vyvinut mezinárodní jazyk symbolů. Přehled symbolů uvádíme na plakátech.

Stáhnout dokument White paper a plakáty

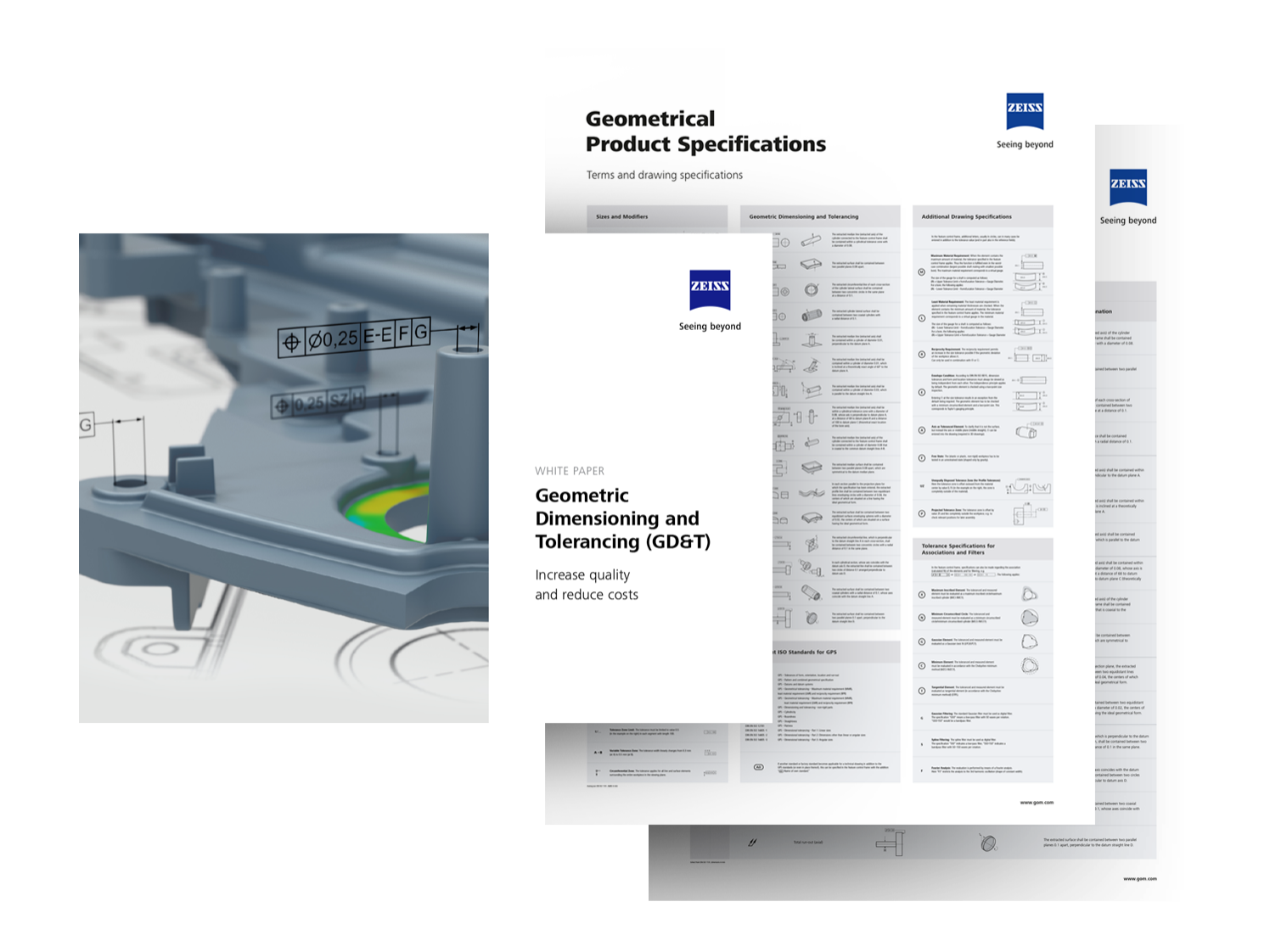

V našem dokumentu („bílé knize“) se dozvíte více o výhodách tolerancí tvaru a polohy a získáte rozsáhlé příklady použití a praktické příklady. Naše plakáty vám poskytnou dobrý přehled o vizuálním znázornění tolerancí.

Formulář se načítá…

Pokud chcete získat více informací o zpracování údajů ve společnosti ZEISS, přečtěte si prosím naše oznámení o ochraně osobních údajů.

Interpretace tolerancí tvaru a polohy (GD&T)

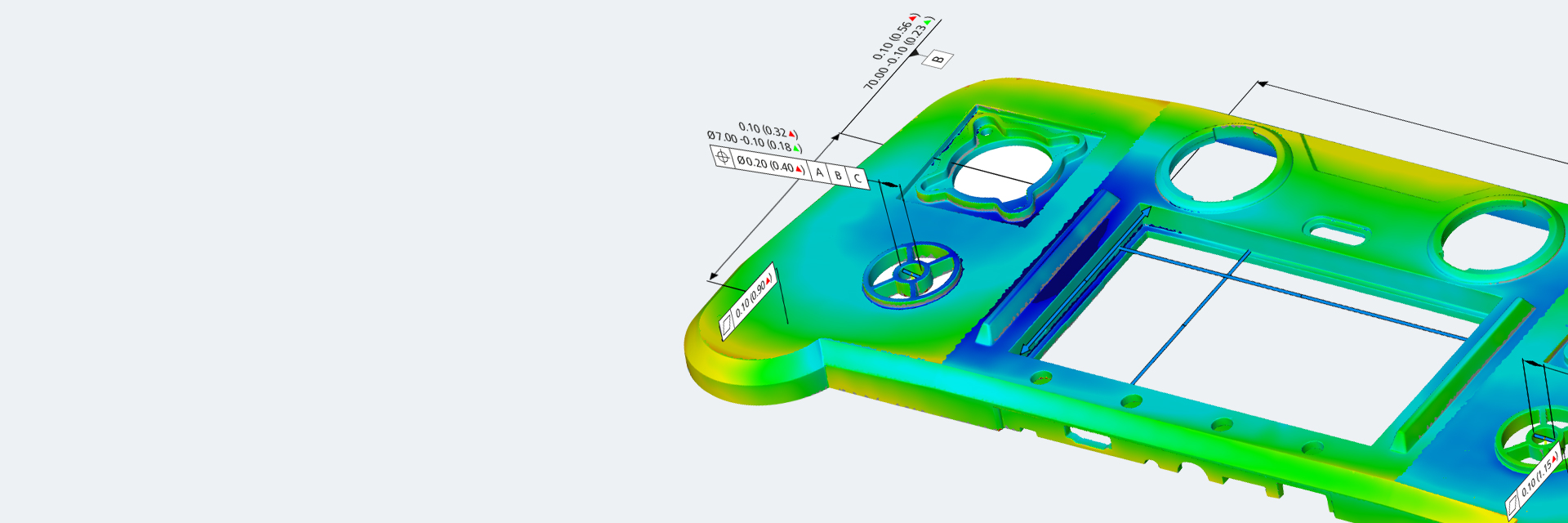

Jak GD&T, tak výsledky měření při kontrole tolerancí jsou prezentovány jako čisté číselné hodnoty. Interpretace těchto číselných údajů a jejich převedení na konkrétní nápravná opatření jsou však náročné. Kontrolu GD&T lze nejsnáze provést pomocí softwaru, který barevně zobrazuje nominální a naměřené hodnoty a k zobrazení odchylek používá vektory.

Normy GD&T
